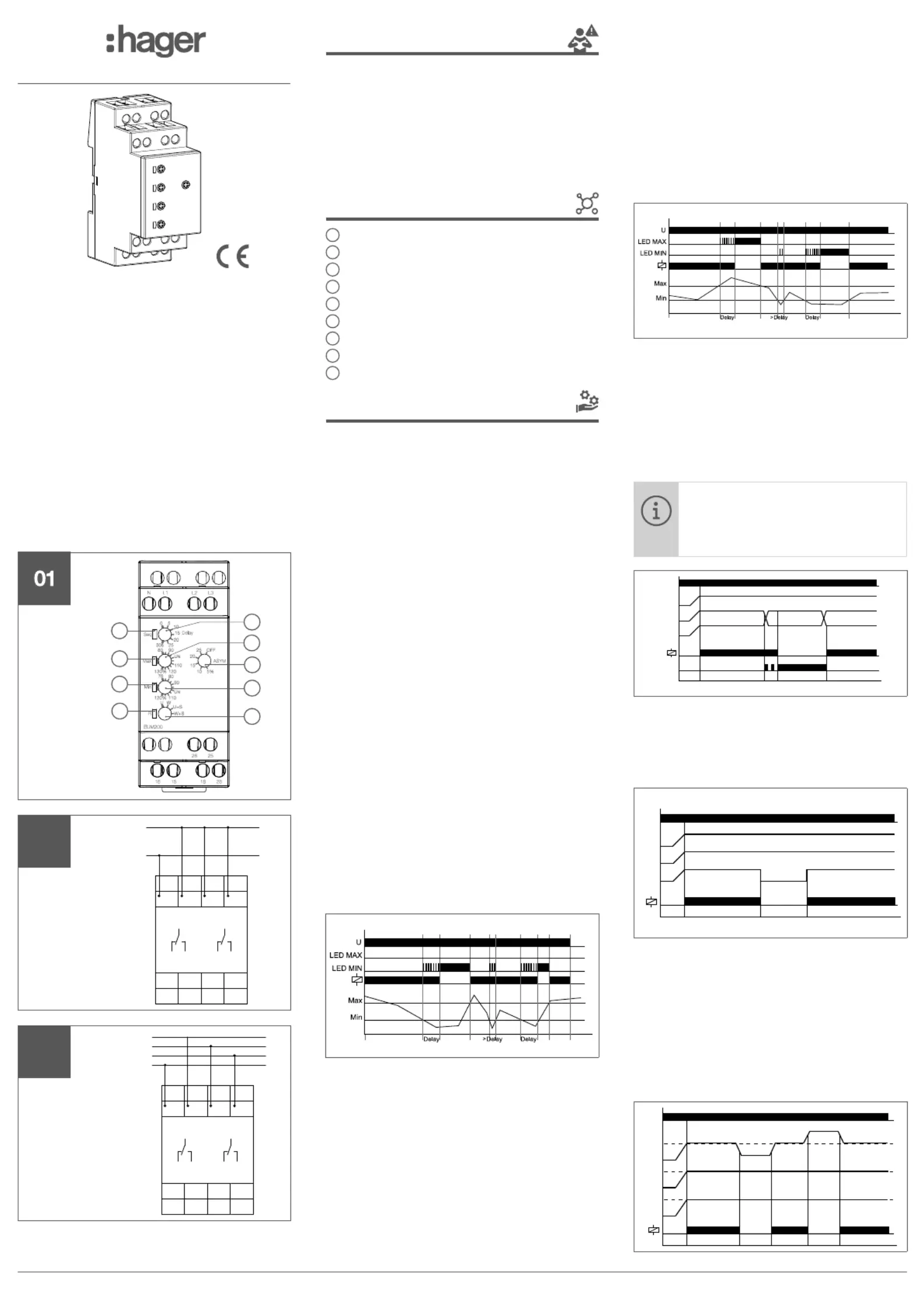

EUM200

Kontrollrelais Spannung, Phasenüberwa-

chung, einstellbar 1P+N/3P(N) 2 Wechsler

Voltage and phase control relay 1P+N/3P(N)

2 Change over contacts

Relais de contrôle tension et phase

1P+N/3P(N) 2 contact inverseurs

Επιτηρητής τάσης και φάσεων, ρυθμιζόμε-

νος 1P+N/3P(N) 2 μεταγωγικές επαφές

EUM200

Voltage and phase control relay 1P+N/3P(N)

fällt das Ausgangsrelais R ab (gelbe LED leuchtet

nicht). Das Ausgangsrelais zieht wieder an (gelbe

LED leuchtet), wenn die gemessene Spannung wie-

der unter den Maximumwert absinkt (rote LED Max

leuchtet nicht). Sinkt die gemessene Spannung (eine

der Phasenspannungen) unter den am Min-Regler

eingestellten Wert, beginnt die eingestellte Auslösever-

zögerung abzulaufen (rote LED Min blinkt). Nach Ablauf

der Verzögerungszeit (rote LED Min leuchtet), fällt das

Ausgangsrelais R ab (gelbe LED leuchtet nicht).

Bild 5: Windowfunktion (W)

− (Seq)Überwachung Phasenfolge

Bei allen Funktionen ist die Überwachung der Pha-

senfolge zuschaltbar. Bei einer Änderung der Pha-

sendrehrichtung (rote LED Seq leuchtet) fällt nach

Ablauf der Auslöseverzögerung das Ausgangsre-

lais R ab (gelbe LED leuchtet nicht).

Hinweis

Bei einphasigen Stromkreisen muss die

Phasenfolgeüberwachung abgeschaltet

werden.

LED Seq

Delay

Bild 6: Überwachung Phasenfolge (Seq)

− Überwachung Phasenausfall

Das Ausgangsrelais R fällt ab (gelbe LED leuchtet

nicht), wenn eine der Phasen ausfällt.

Bild 7: Überwachung Phasenausfall

− Überwachung Asymmetrie

Das Ausgangsrelais R fällt ab (gelbe LED leuchtet

nicht), wenn die Asymmetrie den am ASYM-Regler

eingestellten Wert überschreitet.Die Abschaltung

erfolgt auch dann, wenn die Asymmetrie aufgrund

von Rückspannungen von auf 2 Phasen laufenden

Motoren verursacht wird.

Bild 8: Überwachung Asymmetrie

e Sicherheitshinweise

Einbau und Montage elektrischer Geräte dür-

fen nur durch eine Elektrofachkraft gemäß den

einschlägigen Installationsnormen, Richtlinien,

Vorschriften, Bestimmungen und Unfallverhü-

tungsvorschriften des Landes erfolgen.

Bei Nichtbeachten der Installationshinweise

können Schäden am Gerät, Brand oder andere

Gefahren entstehen.

Geräteaufbau

1 Einstellbare Auslöseverzögerung

2 Maximaler Schwellenwert (% von UN)

3 Einstellbare Asymmetrie

4 Minimaler Schwellenwert (% von UN)

5 Funktionsauswahl

6 Sequenzfehleranzeige (rot)

7 Kontrollleuchte MAX (rot)

8 Kontrollleuchte MIN (rot)

9 Statusanzeige des Ausgangsrelais R (gelb)

Funktion

Spannungsüberwachung in 3- und 1-Phasen-

netzen mit einstellbaren Schwellwerten, einstell-

barer Auslöseverzögerung, Überwachung von

Phasenausfall, Phasenfolge und Asymmetrie mit

einstellbarer Asymmetrie. Die Funktionen und

Schwellenwerte werden mit den 5 Potentiometern

eingestellt. Die 4 Kontrollleuchten geben Auskunft

über den Status des Geräts und der Installation.

Bestimmungsgemäßer Gebrauch

− Spannungsüberwachung in 1/3-Phasennetzen

zur Unterspannungs- und Spannungsbe-

reichsüberwachung

− Überwachung von Phasenfolge, Phasenausfall

und Asymmetrie

− -Montage auf Hutschiene nach TH 35 7,5-15 ge

mäß IEC 60715:2017 / EN 60715:2017

Funktionsbeschreibung

− (U)Unterspannungsüberwachung

Wenn die gemessene Spannung (eine der Phasen-

spannungen) unter den am Min-Regler eingestellten

Wert sinkt, beginnt die eingestellte Auslöseverzöge-

rung abzulaufen (rote LED Min blinkt). Nach Ablauf

der Verzögerungszeit (rote LED Min leuchtet), fällt das

Ausgangsrelais R ab (gelbe LED leuchtet nicht). Über-

schreitet die gemessene Spannung (alle Phasenspan-

nungen) den am Max-Regler eingestellten Wert, zieht

das Ausgangsrelais R wieder an (gelbe LED leuchtet).

Bild 4: Unterspannungsüberwachung (U)

− (W)Windowfunktion

Das Ausgangsrelais R zieht an (gelbe LED leuchtet),

wenn die gemessene Spannung (alle Phasenspan-

nungen) den am Min-Regler eingestellten Wert über-

schreitet. Wenn die gemessene Spannung (eine der

Phasenspannungen) den am Max-Regler eingestellten

Wert überschreitet, beginnt die eingestellte Auslöse-

verzögerung abzulaufen (rote LED Max blinkt). Nach

Ablauf der Verzögerungszeit (rote LED Max leuchtet),

N L1

16 18

16 15

L2 L3

26 28

18 28

26 25

N L1

16 18

16 15

3N~

L2 L3

26 28

18 28

26 25

Informationen für die Elektro-

fachkraft

Montage und elektrischer

Anschluss

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile!

Elektrischer Schlag kann zum

Tod führen!

•Vor Arbeiten am Gerät An-

schlussleitungen freischalten

und spannungsführende Teile

in der Umgebung abdecken!

•Das Gerät auf der Hutschiene fixieren.

•Das Gerät gemäß Bild 2/3 anschließen und

verdrahten.

Anhang

Technische Daten

Allgemein

Versorgungsspannung..................3(N)~400/230 V

Nennverbrauch 11 VA (1,2 W) ................................

Nennfrequenz AC 50 ... 60 Hz ...............................

Wiederbereitschaftszeit 500 ms .............................

Abfallspannung ......................................................

......................>20% der Versorgungsspannung

Ausgangskreis (2 potenzialfreie Wechsler)

Bemessungsspannung 250 V ................................

Schaltleistung 1250VA (5A / 250V a.c.) ..................

Absicherung 5 A ....................................................

Lebensdauer

− mechanisch 20 x 10 ..................... 6 Schaltspiele

− elektrisch 2 x 10 ........................... 5 Schaltspiele

............................... bei 1000VA ohmscher Last

Schalthäufigkeit .....................................................

.............max. 6/min bei 1000VA ohmscher Last

Überspannungskategorie III (nach IEC 60664-1) ...

Bemessungsstoßspannung 4 kV ............................

Isolationsspannung 480 V (IEC 60947-5-1) ...........

Isolationsprüfspannung 1800 V (IEC 60947-5-1) ...

Anschlussklemmen Querschnitte

− mit Aderendhülse ...............................................

.............1 x 0.5 ... 2.5 mm² / 2 x 0.5 ... 1.5 mm²

− ohne Aderendhülse ............................................

.....................................1 x 4 mm² / 2x 2.5 mm²

Messkreis

− Messgröße 3(N)~, sinus, 48 ... 63 Hz .................

− Messeingang 3(N)~400/230 V ............................

− Überlastbarkeit bestimmt durch die für die .......

Versorgungsspannung angegebene Toleranz

Schaltschwelle US

− Max 80%...130% von U ................................... N

− Min 70%...120% von U .................................... N

− Asymmetrie 5%... 25% von U .......................... N

− , OFF

Abmessungen (BxHxT) 35 x 87 x 65 mm ...............

...............................................(nach DIN 43880)

Genauigkeit

− Grundgenauigkeit ≤5% vom Nennwert .............

− Wiederholgenauigkeit ≤2% vom Nennwert .......

− Temperatureinfluss ≤0,05% /°C .........................

Temperatur

− Umgebung -25 bis +55 °C .................................

− Lager/Transport -25 bis +70 °C .........................

− Relative Luftfeuchtigkeit 15% bis 85% ..............

..................... (nach IEC 60721-3-3 Klasse 3K3)

− Verschmutzungsgrad 2 (nach IEC 60664-1) .......

Klemmen/Anschlüsse Schutzart IP20 ..................

− Neutralleiterbruch

Das Gerät überwacht jede Phase (L1, L2 und L3)

gegen N. Durch eine unsymmetrische Phasenlast

kommt es bei Neutralleiterbruch in der Netzleitung

zu einer Verschiebung des Sternpunktes. Wenn eine

der Phasenspannungen die eingestellte Abschalt-

schwelle (Min oder Max) überschreitet, beginnt die

Auslöseverzögerung abzulaufen (rote LED Min oder

Max blinkt). Nach Ablauf der Verzögerungszeit (rote

LED Min oder Max leuchtet) fällt das Ausgangsrelais

R ab (gelbe LED leuchtet nicht).

Bild 9: Neutralleiterbruch

LED-ANZEIGE Bedeutung

LED Seq (6) Indikator für Phasenfolgefehler

Rote LED an Anzeichen einer Störung (eine Änderung

der Phasenfolge wird erkannt)

Rote LED

blinkt

Anzeige eines Fehlers innerhalb der

eingestellten Auslöseverzögerung

(eine Änderung der Phasenfolge

wird innerhalb der eingestellten

Auslöseverzögerung erkannt)

LED aus Keine Änderung der Phasenfolge

LED Max (7) Maximalwert Ausfallanzeige

Rote LED an Ausfallanzeige (Messwert liegt über

dem Max-Schwellenwert)

Rote LED

blinkt

Anzeige eines Fehlers innerhalb der

eingestellten Auslöseverzögerung

(Messwert liegt über dem Max-

Schwellenwert und innerhalb der

eingestellten Auslöseverzögerung)

LED aus Der aktuelle Wert liegt innerhalb des

eingestellten Bereichs

LED Min (8) Minimalwert Ausfallanzeige

Rote LED an Ausfallanzeige (Messwert liegt unter

dem Min-Schwellenwert)

Rote LED

blinkt

Anzeige eines Fehlers innerhalb der

eingestellten Auslöseverzögerung

(Messwert liegt unter dem Min-

Schwellenwert und innerhalb der

eingestellten Auslöseverzögerung)

LED aus Der aktuelle Wert liegt innerhalb der

eingestellten Schwelle

LED R (9) Versorgungsspannung und

Stellung des Ausgangsrelais R

Gelbe LED an Ausgangsrelais R ist angezogen und

in Ausgangsstellung

LED aus Ausgangsrelais R ist in aktiver Stellung

Hinweis

Bei allen Funktionen blinken die LED's

Min und Max abwechselnd (das Relais

ist abgefallen), wenn der Minimalwert

für die gemessene Spannung größer

als der Maximalwert gewählt wurde.

Liegt bei der Aktivierung des Geräts be-

reits ein Fehler vor, bleibt das Ausgangs-

relais in Ausgangsstellung und die LED

für die entsprechende Schwelle leuchtet.

z Safety instructions

Electrical equipment must only be installed and

assembled by a qualiﬁed electrician in accor-

dance with the relevant installation standards,

regulations, directives and safety and accident

prevention directives of the country.

Failure to comply with these installation instruc-

tions may result in damage to the device, ﬁre or

other hazards.

Design and layout of the device

1 Adjusable tripping delay

2 Maximum threshold value (% of U

3 Adjustable asymmetry

4 Minimum threshold value (% of U

5 Function selection

6 Sequence failure indicator (red)

7 MAX indicator lamp (red)

8 MIN indicator lamp (red)

9 Output relay status indicator R (yellow)

Function

Voltage monitoring in 3-phase and 1-phase mains

with adjustable thresholds, adjustable tripping delay,

monitoring of phase sequence, phase failure and

asymmetry. The functions and threshold values are

set with the 5 potentiometers. The 4 indicator lamps

provide information on the status of the device.

Correct use

− Voltage monitoring in 1/3-phase networks for

undervoltage and voltage range monitoring

− Monitoring of phase sequence, phase failure

and asymmetry

− Mounting on DIN rail after TH 35 7.5-15 ac-

cording to IEC 60715:2017 / EN 60715:2017

Functional description

− (U)Undervoltage monitoring

When the measured voltage (one of the phase

voltages) falls below the value adjusted at the

Min-regulator, the set interval of the tripping delay

begins (red LED Min flashes). After the interval has

expired (red LED Min illuminated), the output relay

R switches into active position (yellow LED not

illuminated). The output relay R switches into initial

position again (yellow LED illuminated), when the

measured voltage (all phase voltages) exceeds the

value adjusted at the Max-regulator.

Figure 4: Undervoltage monitoring (U)

− (W)Windowfunction

The output relay R switches into initial position (yel-

low LED illuminated), when the measured voltage

(all phase voltages) exceeds the value adjusted at

the Min-regulator. When the measured voltage (one

of the phase voltages) exceeds the value adjusted

at the Max-regulator, the set interval of tripping

delay begins (red LED Max flashes). After the

interval has expired (red LED Max illuminated) the

output relay R switches into active position (yellow

LED not illuminated). The output relay switches

into initial position again (yellow LED illuminated)

when the measured voltage falls below the value

Verschiebung des

Sternpunktes

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	EUM200

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EUM200 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Hager Manualer

22 Juli 2025

22 Juli 2025

22 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

Hager EC12125CT Manual

21 Juli 2025

Hager RED361X Manual

21 Juli 2025

Hager REE500X Manual

21 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Advantech AIR-020 Manual

29 Juli 2025

Tefal Optiss BC5109 Manual

29 Juli 2025

Teslong MS100-C Manual

29 Juli 2025

Advantech TPC-651T Manual

29 Juli 2025

Advantech TPC-B510 Manual

29 Juli 2025

Advantech ARK-1220L Manual

29 Juli 2025

Gravity MS 0200 SET1 Manual

29 Juli 2025

Advantech FWA-5072 Manual

29 Juli 2025

Moulinex Oveo DD3001 Manual

29 Juli 2025

Silvergear E-reader Manual

29 Juli 2025
