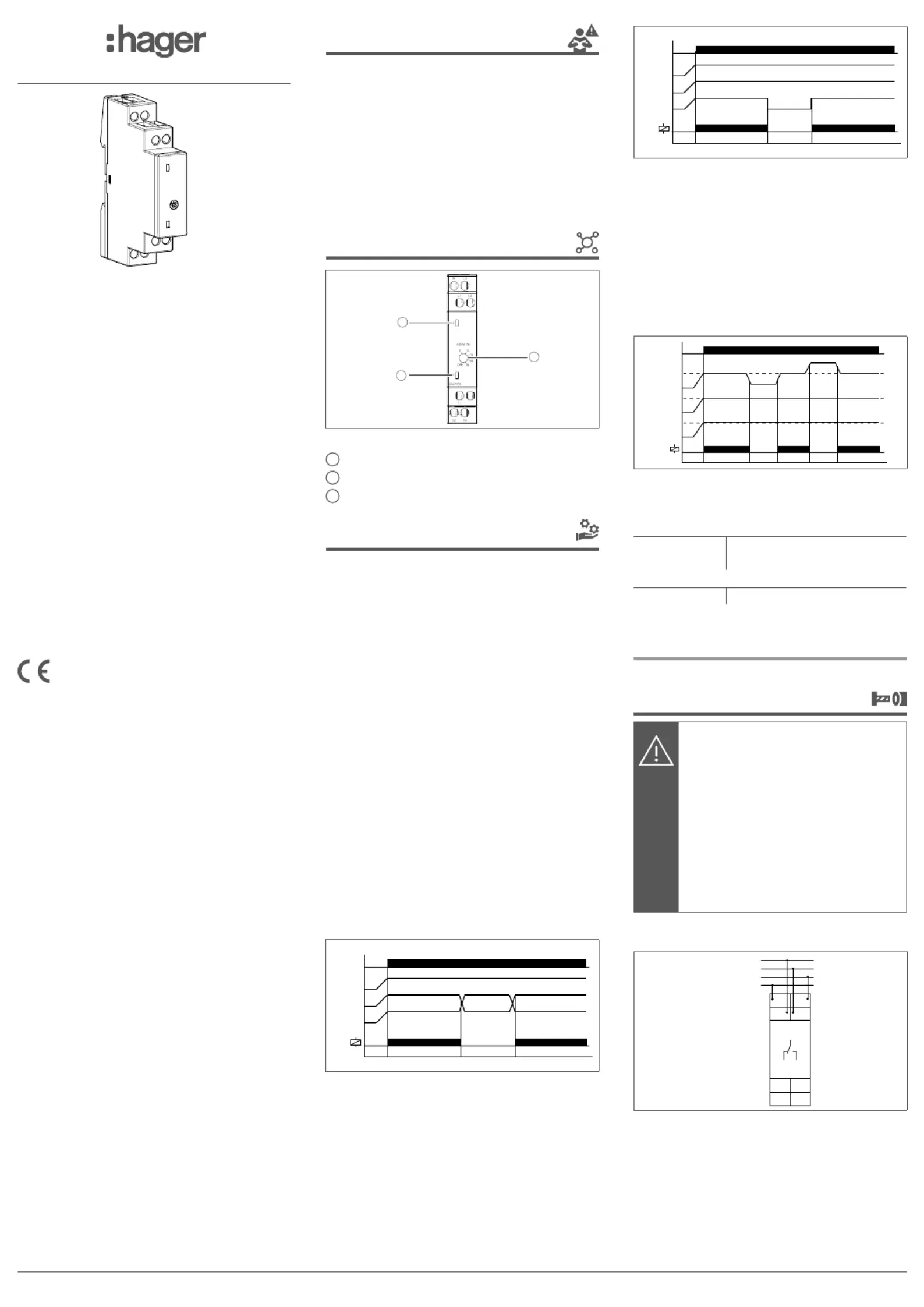

EUP100
Kontrollrelais Phasenüberwachung 3P(N),
1 Wechsler
Phase control relay 3P(N), 1 Change over
contact
inverseur
Επιτηρητής φάσεων 3P(N), 1 μεταγωγική
επαφή
EUP100
Phase control relay 3P(N) ...
01
LED U
L1
L2
L3
Bild 3: Überwachung Phasenausfall
− Überwachung Asymmetrie
Das Ausgangsrelais R fällt ab (gelbe LED
leuchtet nicht), wenn die Asymmetrie den am
ASYM-Regler eingestellten Wert überschrei-
tet. Die Rückspannungen eines Verbrauchers
(z.B. eines Motors, der nur auf zwei Phasen
weiterläuft) haben keine Auswirkung auf die
Abschaltung.
LED U
L1
L2
L3
Bild 4: Überwachung Asymmetrie
LED-ANZEIGE
(BILD 1)
Bedeutung
Status-LED R (1) gelb
AN Ausgangsrelais R angezogen
AUS Ausgangsrelais R abgefallen
Status-LED U (2) grün
AN Versorgungsspannung liegt an
Informationen für die Elektrofa-
chkraft
Montage und elektrischer
Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile!
Elektrischer Schlag kann zum
Tod führen!
•
Vor Arbeiten am Gerät An-
schlussleitungen freischalten
und spannungsführende Teile
in der Umgebung abdecken!
•
Das Gerät auf der Hutschiene fixieren.
L1 L2
11
12 14
R
N L3
12 14
11
L1
L2
L3
N
3N~
Bild 5: Elektrischer Anschluss, 3-phasig
•
Das Gerät gemäß Bild 5 anschließen
und verdrahten.
e Sicherheitshinweise
Einbau und Montage elektrischer
Geräte dürfen nur durch eine Elektrofa-
chkraft gemäß den einschlägigen Instal-
lationsnormen, Richtlinien, Vorschriften,
Bestimmungen und Unfallverhütungsvor-
schriften des Landes erfolgen.
Bei Nichtbeachten der Installa-
tionshinweise können Schäden am Gerät,
Brand oder andere Gefahren entstehen.
Geräteaufbau
2
3
1
Bild 1: Geräteaufbau
1
Status-LED Ausgangsrelais R
2
Status-LED Versorgungspannung L1-N
3
Potentiometer Asymmetrie
Funktion
Überwachung von Phasenfolge, Phasenausfall
und Asymmetrie. Die Asymmetrieüberwachung
kann mit dem Potentiometer eingestellt werden.
Die Status-LEDs geben Auskunft über den
Zustand des Gerätes.
Bestimmungsgemäßer Gebrauch
− Phasenfolge-, Phasenausfall- und Asym-
metrieüberwachung mit einstellbarer
Asymmetrie
− Montage auf Hutschiene nach TH 35 7,5-15
gemäß IEC 60715:2017 / EN 60715:2017
Funktionsbeschreibung
− Überwachung Phasenfolge
Sind alle Phasen folgerichtig angeschlossen
und ist die Spannungsasymmetrie kleiner als
der fix eingestellte Wert, zieht das Ausgangs-
relais R an (gelbe LED leuchtet). Ändert sich
die Drehrichtung der Phasenfolge, dann fällt
das Ausgangsrelais R ab (gelbe LED leuchtet
nicht).
LED U
L1
L2
L3
Bild 2: Überwachung Phasenfolge
− Überwachung Phasenausfall
Das Ausgangsrelais R fällt ab (gelbe LED
leuchtet nicht), wenn eine der Phasen ausfällt.
02
Hager Electro SAS-BP3-67215 Obernai Cedex, France

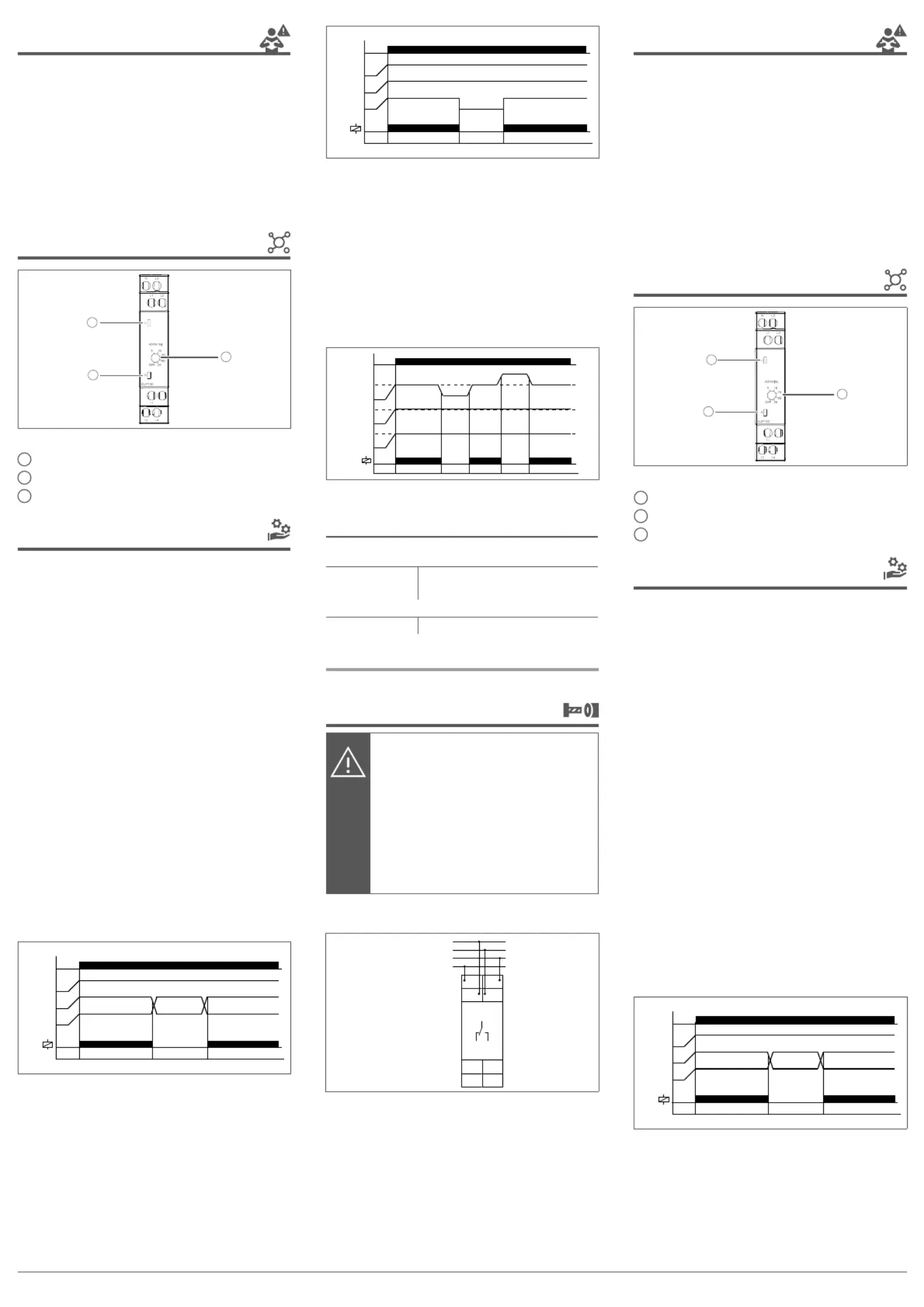

z Safety instructions
Electrical equipment must only be
installed and assembled by a qualified
electrician in accordance with the relevant
tives and safety and accident prevention
directives of the country.
Failure to comply with these installation
instructions may result in damage to the
device, fire or other hazards.
Design and layout of the device
2
3
1
Figure 1: Design and layout of the device
1
Output relay status indicator R (yellow)
2
Supply voltage indicator U (green)
3
Potentiometer asymmetry
Function
Monitoring of phase sequence, phase loss
can be adjusted with the potentiometer. The
indicator lamps provide information on the
status of the device.
Correct use
− -Phase sequence, phase failure and asym
metry monitoring with adjustable asymmetry
− Mounting on DIN rail after TH 35 7.5-15
according to IEC 60715:2017 /
EN 60715:2017
Functional description
− Phase sequence monitoring
When all the phases are connected in the
correct sequence and the measured asym-
metry is less than the fixed value, the output
relay switches into initial position (yellow
LED illuminated). When the phase sequence
changes, the output relay switches into active
position (yellow LED not illuminated).
LED U
L1
L2
L3
Figure 2: Phase sequence monitoring
− Phase failure monitoring
The output relay R switches active position
(yellow LED not illuminated) when one of the
three phases fails.
LED U
L1
L2
L3
Figure 3: Phase failure monitoring
− Asymmetry monitoring
The output relay R switches into active
position (yellow LED not illuminated) when
the asymmetrie exceeds the value set at the
ASYM-regulator. Reverse voltages of a con-
sumer (e.g. a motor which continues to run
on two phases only) do not effect the discon-
nection.
LED U
L1
L2
L3
Figure 4: Asymmetry monitoring
LED DISPLAY
(FIGURE 1)
Meaning
Status LED R (1) yellow
ON Output relay R is in initial position
OFF Output relay R is in active position
Status LED U (2) green
ON Supply voltage applied
Information for electricians
Installation and electrical con-
nection
DANGER!
Electrical shock when live parts
are touched!
An electric shock can lead to
death!
•
Isolate all power before working
on the device and cover any
live parts in the area!
•
Fix the device on the DIN rail.
L1 L2
11
12 14
R
N L3
12 14
11
L1
L2
L3
N
3N~
Figure 5: Electrical connection, 3-phase
•
Connect and wire the device according
to Figure 5.
a Consignes de sécurité
L’installation et le montage d’appa-
reils électriques doivent uniquement être
eectués par des électriciens qualifiés, en
conformité avec les normes d’installation et
dans le respect des directives, dispositions
et consignes de sécurité et de prévention
des accidents en vigueur dans le pays.
Le non-respect des consignes d’installa-
tion peut entraîner des dommages sur l’ap-
pareil, un incendie ou présenter d’autres
dangers.
Composition de l’appareil
2
3
1
Image 1: Composition de l’appareil
1
LED d’état de la sortie relais R (jaune)
2
LED d’état de la tension d’alimentation (verte)
3
Potentiomètre d’asymétrie
Fonction
Surveillance de l'ordre des phases, de la perte
de phase et de l'asymétrie. La surveillance de
l'asymétrie peut être réglée à l'aide du poten-
tiomètre. Les témoins lumineux fournissent des
informations sur l'état du relais.
Utilisation conforme
− Surveillance de l'ordre des phases, de
la perte de phase et de l'asymétrie (avec
asymétrie réglable).
− Montage sur rail DIN selon TH 35 7,5-
15 conformément à CEI60715:2017/
EN60715:2017
Description fonctionnelle
− Surveillance de l'ordre des phases
Lorsque toutes les phases sont raccordées
dans le bon ordre et que l’asymétrie mesurée
est inférieure à la valeur réglée, le relais de
sortie R passe en position initiale ( LED jaune
allumée). Si un changement dans l'ordre des
phases est détecté, le relais de sortie R passe
en position active ( LED jaune éteinte).
LED U
L1
L2
L3
Image 2: Surveillance de l'ordre des phases
− Surveillance de la perte de phase
Si une perte de phase est détectée, le relais
de sortie R passe en position active (LED
jaune éteinte).
