Side 1/4

6H 5054.e

HR510

5 1 3 10

n(A) t(s)

0,1

0,3

0,4 0,5 13

Reset

Test

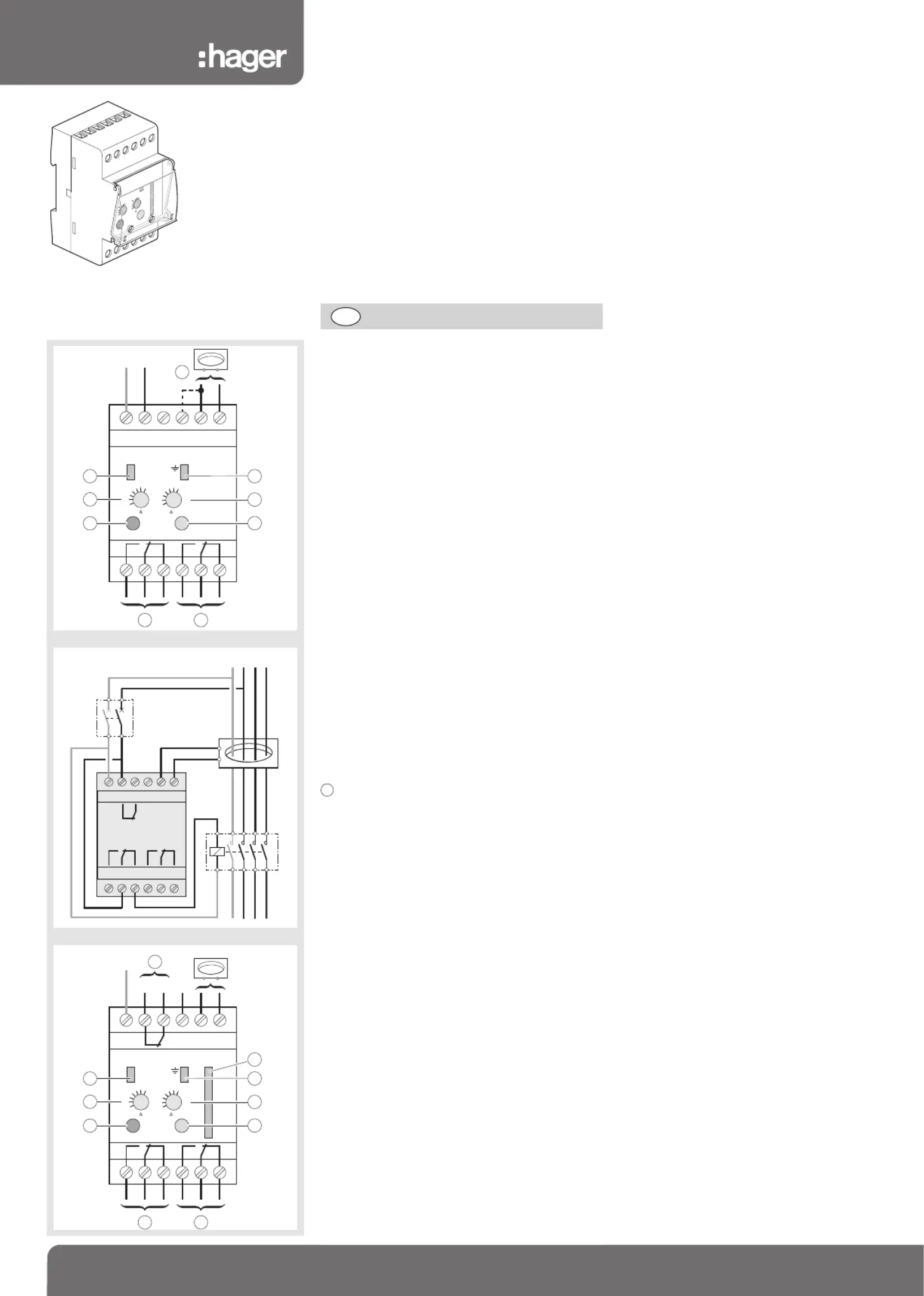

HR510, HR520

Présentation du produit



poussoir “reset” : en cas de déclenchement,

la sortie reste en basculement et le retour à la normale

est obtenu par :

- une impulsion sur le BP d’acquittement “reset”

- une coupure de l’alimentation.



poussoir “test” : l’impulsion sur le BP “test”

permet de vérifier, par une simulation,

le bon fonctionnement du relais en cas de défaut.



voyant de défaut : allumé lors d’un défaut

de l’installation surveillée. Clignotant lors d’une rupture

de la liaison relais/tore.



voyant de présence tension :

bon fonctionnement du produit.



calibres IΔ

ΔΔn



temporisation t

ΔΔ

- réglages plombables : toute modification de réglage

peut être proscrite par un capot plombable.



sortie standard (1 OF) :

déclenchement à 85 % de IΔn à ±15 %.

Passe de 0 à 1 lors d’un

- défaut de la liaison tore/relais,

- courant de défaut dans l’installation surveillée.

ou sortie à sécurité positive (1 OF) :

basculement à 1 lors de la mise sous tension,

passe de 1 à 0 lors :

- d’un défaut de liaison tore-relais,

- courant de défaut dans l’installation surveillée,

- défaut d’alimentation ou interne du relais.



sortie à sécurité positive (1 OF) HR520 :

basculement à 1 lors de la mise sous tension,

passe de 1 à 0 lors :

- d’un défaut de liaison tore-relais,

- courant de défaut dans l’installation surveillée

- défaut d’alimentation ou interne du relais.



entrée de sélection du type de sortie :

- pas de connection entres bornes 10 et 11 :

contact



standard.

- connection entre bornes 10 et 11 :

contact



à sécurité positive.



sortie préalarme (1O HR520 ; 1O HR510) :

le contact s’ouvre à 50 % de IΔn (±15 %)

barregraph (HR520) : indique en permanence

la valeur du courant de fuite, 5 à 15 %, 15 à 30 %,

30 à 45 %, 45 à 60 % et 60 à 75 % de IΔn.

Spécifications techniques

Relais :

- Relais : type A ≤ 3 A - type AC > 3 A

- Tension d’alimentation : 50/60 Hz 230 V ±20 %

- Tension du réseau contrôlé : 50/60 Hz 50 à 700 V

- Puissance absorbée : 5 VA

- Calibres IΔn : 0,03 / 0,1 / 0,3 / 0,5 / 1 / 3 / 10 A

- Temporisation Δt : 0 / 0,1 / 0,3 / 0,4 / 0,5 / 1 / 3 s (±20 %)

- Temps de déclenchement : I n = 50 msΔ

1,5 à 2,5 I n = 40 ms ;Δ

> 2,5 I n = 20 msΔ

- Sortie standard (1 OF) : 6 A / 250 V AC1

- Sortie sécurité positive (1 OF) : 6 A / 250 V AC1

- Sortie préalarme (1 F) : 6 A / 250 V AC1

- Raccordt. des câbles : rigide 1,5





à 10





souple 1





à 6





- Couple de serrage : 1,7 Nm

- Longueur maxi liaison test, reset : 20 m (1,5





)

- Longueur maxi liaison tore/relais : 20 m (1,5





)

- T° de stockage : -25 à +70 °C

- T° de fonctionnement : -10 à +55 °C

Tores :

- Surcharge admissible :

5 kA / 1,5 s - 14 kA / 1 s - 100 kA / 0,05 s

- T° de stockage : -25 à +70 °C

- T° de fonctionnement : -10 à +55 °C

Normes :

IEC 60 755:2008, IEC 60947-2:2006 annexe M,

IEC 61 543, IEC 61008-1:2010,

IEC 61000-6-1:2005 & IEC 61000-6-3:2006

Standards :

IEC 60 755:2008, IEC 60947-2:2006 annex M,

IEC 61 543, IEC 61008-1:2010,

IEC 61000-6-1:2005 & IEC 61000-6-3:2006

Product presentation



“reset” push button: in case of tripping,

the output remains commutated and the return

to “normal” position is made by:

- pushing the “reset” push button

- a power cut.



“rest” push button: it allows to verify,

by a simulation, the good functioning of the relay

in case of fault.



Fault indicator: it is switched on when fault

of the supervised installation.

Intermittent when there is a breaking of the

relay/torroïd connection.



Supply indicator: good functioning of the product.



I n ratings

ΔΔ



Temporization

ΔΔ

- sealing adjustments: all modifications of

adjustment can be done by a sealing cover.



Standard output (1 OF) : tripping at 85%

of IΔn ±15 %.

Goes from 0 to 1 when:

- fault when torroïd/relay connection

- fault current when supervised installation.

or positive safety output:

Goes to 1 when supply, goes from 1 to 0 when :

- fault of torroïd/relay connection,

- fault current when supervised installation,

- supply fault or internal relay fault.



Positive safety output (1 OF) HR520 :

Goes to 1 when supply, goes from 1 to 0 when :

- fault of torroïd/relay connection,

- fault current when supervised installation,

- supply fault or internal relay fault.



entrée

Input for changing the output contact :

- no connexion between terminals 10 and 11 :

contact



standard output.

- connexion between terminals 10 and 11 :

contact



positive safety output.



Pre-alarm output (1O HR520 ; 1O HR510) :

the contact opens itself at 50% of I n (±15%)Δ

Barregraph (HR520 : indicates continuously

the value of the leakage current,

5 to 15 %, 15 to 30 %, 30 to 45 %, 45 to 60 %

and 60 to 75 % of IΔn.

Technical specifications

Relais :

- Relay : type A ≤ 3 A - type AC > 3 A

- Supply voltage: 50/60 Hz 230 V ±20 %

- Supervised power voltage: 50/60 Hz 50 to 700 V

- Consommation: 5 VA

- Ratings IΔn: 0,03 / 0,1 / 0,3 / 0,5 / 1 / 3 / 10 A

- Temporization Δt: 0 / 0,1 / 0,3 / 0,4 / 0,5 / 1 / 3 s (±20 %)

- Tripping time: I n = 50 msΔ

1,5 to 2,5 I n = 40 ms; > 2,5 I n = 20 msΔ Δ

- Standard output (1OF): 6 A / 250 V AC1

- Positive safety output: (1 OF) : 6 A / 250 V AC1

- Pre-alarm output (1 F): 6 A / 250 V AC1

- Cables connectio : rigid 1,5





to 10





flexible 1





to 6





- Torque setting: 1,7 Nm

- Maxi length of test/reset connection: 20 m (1,5





)

- Maxi length of torroïd/relay connection: 20 m (1,5





)

- Storage temperature: -25 to +70 °C

- Functioning temperature: -10 to +55 °C

Torroïds :

- Allowed overload:

5 kA / 1,5 s - 14 kA / 1 s - 100 kA / 0,05 s

- Storage temperature: -25 to +70 °C

- Functioning temperature: -10 to +55 °C

7 8 9

1 2 3 4

N Ph

11 12

5 6

Test Reset

I n(A)

t(s)

0,1

0,3

0,4

0,5

0,03

0,1

0,3

0,5

HR510

FR GB

7 8 9

1 2 3 4

11 12

5 6

L1 L2 L3

6 A 6 A

7 8 9

1 2 3 4

11 12

5 6

Test Reset

I n(A)

t(s)

0,1

0,3

0,4

0,5

0,03

0,1

0,3

0,5

HR520

HR510

HR520

Relais différentiels Notice d’instructions

Earth leakage relay User instructions

FI-Relais Bedienungsanleitung

Relés diferenciales Manual de instrucciones

Relés diferenciais Instruções de instalação
