Side 1/6
°
§
§

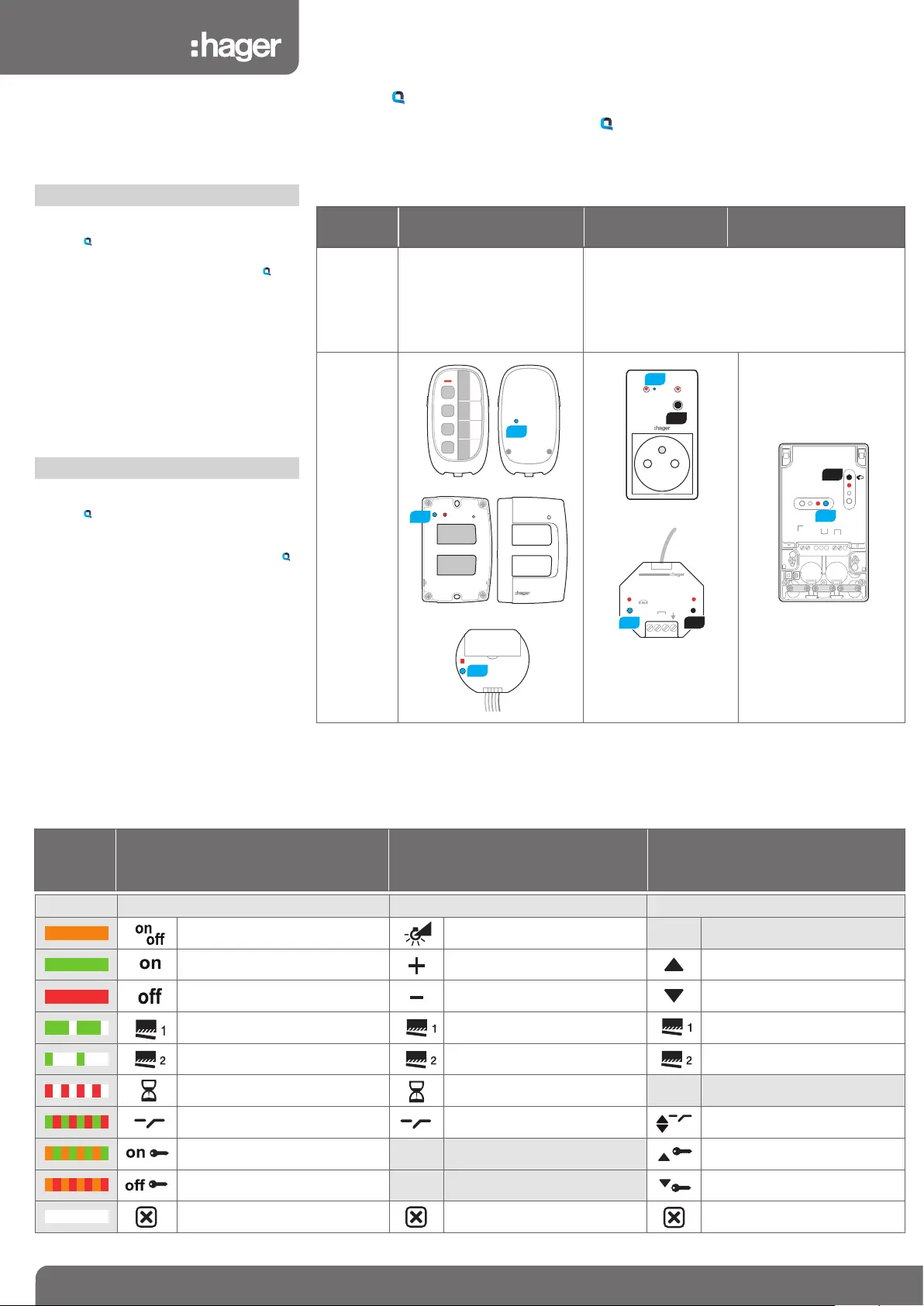

Configuration Instructions
quicklink
´
Konfigurasjonsanvisning
quicklink
ß
®
1
6T 7953-01a
LED fct
Function / Funksjon Function / Funksjon Function / Funksjon
ON/OFF (Remote control switch)
ON/OFF (Fjernbryter)
ON/OFF, Dimming +/-
ON/OFF, Variasjon +/-
ON
ON, dimmen +
ON, variasjon +
Raising, stop
Opp, stopp
OFF
OFF, dimming -
OFF, variasjon -
Lowering, stop
Ned, stopp
Scenario 1
Script 1
Scenario 1
Script 1
Scenario 1
Script 1
Scenario 2
Script 2
Scenario 2
Script 2
Scenario 2
Script 2
Timer
Tidgiver
Timer
Tidgiver
ON/OFF (switch)
ON/OFF (bryter)
ON/OFF (switch)
ON/OFF (bryter)
Shutter controls (switch)
Betjening persienner (bryter)
Override ON
*
Forsering ON*
Raising override
Forsering opp
Override OFF
*
Forsering OFF
*
Lowering override
Forsering ned
Delete
Sletting
Delete
Sletting
Delete
Sletting
Description
is the tool-free configuration mode
using the buttons located on the products.
All products configurable with the
mode are compatible and may be operated on a
single installation.
These products provide control of lighting, rolling
shutters and blinds.
Configuration is achieved by assigning a function
to each transmitter input and linking it with one or
more receivers to be controlled.
The table below lists the features available and
associated with one LED color for each receiver.
quicklink
quicklink
°
´
Presentasjon
er en modus for konfigurasjon uten
verktøy, ganske enkelt ved hjelp av knappene på
produktene.
Alle produkter som kan konfigureres i -
modus er kompatible seg imellom, og kan brukes
i samme installasjon.
Disse produktene brukes til å styre lys, persienner
eller markiser.
Konfigurasjonen går ut på å gi hver inngang i en
sender en spesiell funksjon, og deretter forbinde
den med en eller flere mottakere som skal styres.
I tabellen under finner du, for hver type mottaker,
de funksjonene som er tilgjengelige, og de
tilsvarende LED-fargene.
quicklink
quicklink
Buttons
and LEDs
Knapper og
LED
All transmitters include a J et
button and its status LED.
Alle er utstyrt med en
J-knapp
og en tilsvarende status-LED
All receivers include 2 buttons (
J and K)
with their respective status LED
Alle er utstyrt med 2
J- og K-knapper og tilsvarende
status-LED
Samples of
products
Eksempler
på produkter
cfg
TU404
+
-
cfg
TRE302
TRB302A
cfg
cfg
cfg
cfg fct
on
off
TRB201
TRC270F
cfg
fct
TRB201
LNN
Made in France
µ 16 A AC1 230 V 쓒
Receiver category 2
Transmitter duty cycle 1 %
fct
cfg
cfg
fct
cfg
57832146
L N
S2
fct
cfg
S1
E1
TRE400
fct
cfg
Transmitters
Sendere
Receivers
Mottakere
Receiving transmitters
Sendere / mottakere
All transmitters/receivers operate without configuration.
Alle senderne / mottakerne fungerer uten konfigurasjon.
Product description / Beskrivelse av produktene
List of features/ Liste over funksjoner
On - Off / På - Av
- TRB20x
*
- TRE20x
*
- TRC270x
- TRB50x
*
- TRE 40x
*
Dimmer / Variator
Shutters / Persienner - Markiser
* : features available only on these products / funksjoner som kun er tilgjengelige på disse produktene

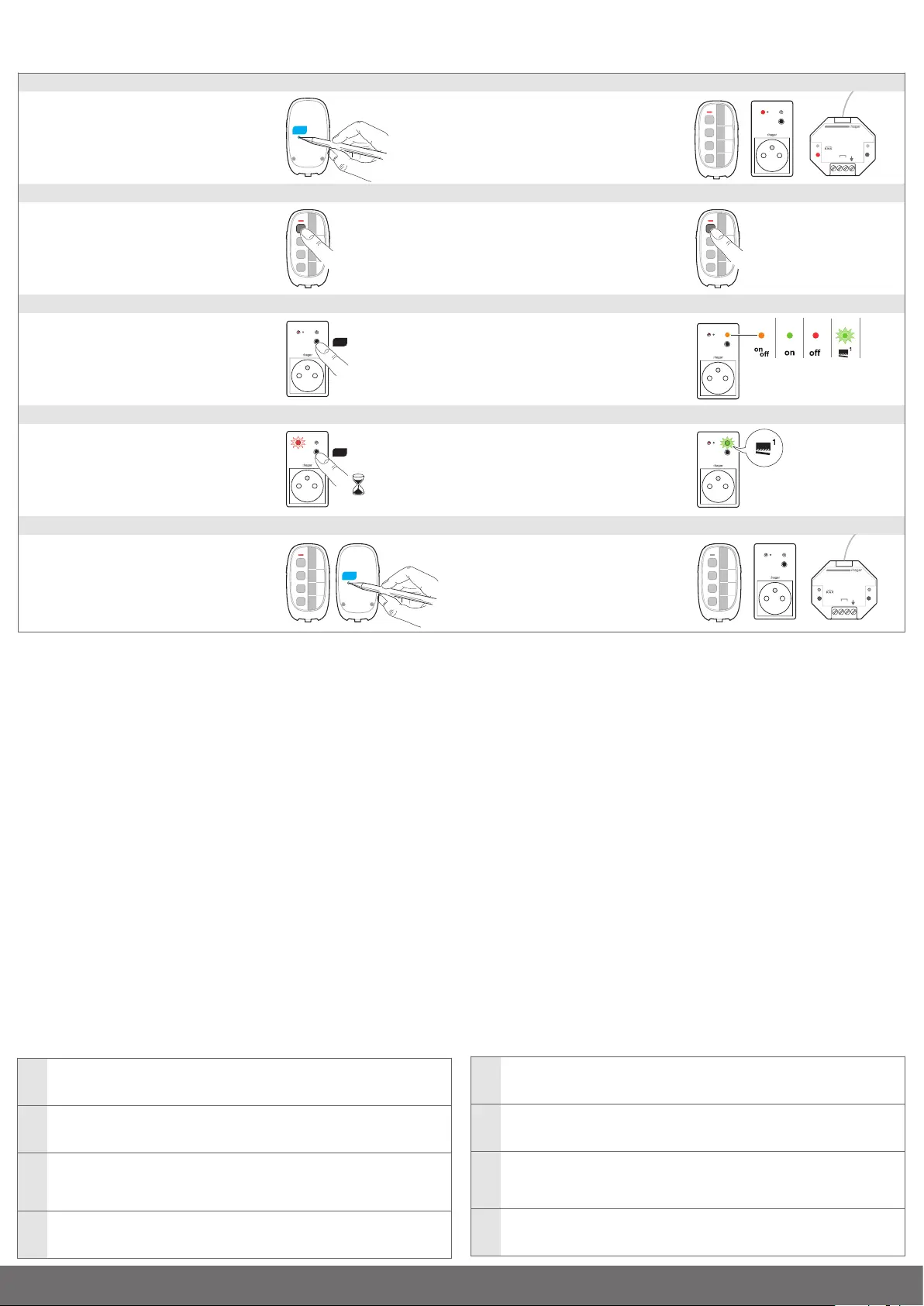

Function configuration (5 steps) / Konfigurasjon av en funksjon (5 etapper)
Action / Handling Result / Resultat
/1
Function configuration / Konfigurasjon av funksjon
Short pressure of transmitter J
button.
Kort trykk på
J-knappen på senderen.
cfg
cfg
•
LEDs of all receivers and transmitter
turn on.
cfg
•
LED-ene på alle mottakerne og på
senderen lyser
.
cfg fct
on
off
cfg
fct
6T1134b
TRB201
Made in France
µ
16 A AC1 230 V 쓒
Receiver category 2
Transmitter duty cycle 1
%
LNN
/2
Transmitter configuration/ Konfigurasjon av senderen
Short pressure of transmitter pushbutton
to be configured.
Kort trykk på trykknappen som skal
konfigureres på senderen.
Transmitter cfg
•
LED flashing for 1sec.
cfg
•
LED-en på senderen blinker
i 1 sekund.
/3
Selection of function/ Valg av funksjon
Select the function by repeat short
pressures of receiver K button.
Velg funksjon ved flere trykk etter
hverandre på
K-knappen på mottakeren.
cfg fct
on
off
fct
1x
2x
3x
4x …
Scrolling of functions signaled by fct LED
color on the receiver (see list).
De forskjellige funksjonene vises ved hjelp
av fargen på
fct-LED på mottakeren (se
liste).
cfg fct
on
off
2x 3x
…
…
1x 4x
/4
Validation of function / Bekreftelse av funksjon
Pressure >2sec of receiver K button until
cfg
•
LED flashing.
Trykk > 2 sek. på
K-knappen på
mottakeren til cfg
•
LED-en blinker.
cfg fct
on
off
fct
> 2s
The function identified by fct LED color
is confirmed.
Funksjonen som er identifisert med fargen
på
fct LED-en er bekreftet.
cfg
on
off
/5
Validation of configuration / Bekreftelse av konfigurasjonen
Short pressure of transmitter J
button
.
Kort trykk på J-knappen på senderen.
cfg
cfg
•
LEDs of all receivers and transmitter
go off.
End of configuration.
cfg-LED
•
LED-ene på alle mottakerne
og på senderen slukker.
Konfigurasjon slutt.
cfg fct
on
off
cfg
fct
6T1134b
TRB201
Made in France
µ
16 A AC1 230 V 쓒
Receiver category 2
Transmitter duty cycle 1
%
LNN
/4a Trykk > 5 sek. på K-knappen
på mottakeren til cfg-LED
•
blinker.
fct-LED slukker.
/4
b
Kort trykk på K-knappen.
Antallet blink av fct-LED tilsvarer
standardverdien.
/4
c
Velge verdi ved korte trykk etter
hverandre på K-knappen.
De forskjellige verdiene vises etter
hverandre ved antallet blink av
fct-LED (se tabellen.)
/4
d
Trykk > 2 sek. på K-knappen
på mottakeren helt til cfg-LED
•
blinker.
Valgt funksjon bekreftes.
Handling Resultat
´ Visualisering av en konfigurert funksjon
I etappe
2
viser fct-LED fargen for den funksjonen som er konfigurert.
Betjening av gruppe
Gjenta etappene 3 og 4 på de andre mottakerne som skal integreres i gruppen.
Kun den funksjonen som velges på den første mottakeren og slettingen vil kunne
velges for de andre mottakerne.
Endring av en konfigurert funksjon
I etappe 3 vil du kunne endre den funksjonen som vises, med mindre en gruppe
betjenes og det er nødvendig med sletting på alle ottakerne i gruppen før man vel-
ger en ny funksjon.
Sletting av en konfigurert funksjon
I etappe 3, velg funksjonen ”Sletting”, og bekreft i etappe 4.
Reguleringer
Regulering av tiden for tidgiveren / tiden for oppoverbevegelse av en
persienne/blokkering av script.
Det er nødvendig å regulere disse parametrene for å kunne :
• for å kunne endre verdien i tidgiveren, for å kunne optimalisere tiden for
håndtering av persiennen for script eller nivåfunksjon, innstill tiden for total
innrulling av persiennen,
• for å kunne tillate endring av en script utført av brukeren, eller ikke.
Etter å p2-ha valgt og godkjent funksjonen tidgiver eller opp-bevegelse eller
ned-bevegelse eller script (etapper 3 og 4), følg etappene under for å
velge en verdi (f.eks. tidgiver) i tabellen med regulering av verdier.
§ Display of configured function
At step
2
fct LED signals the color of the configured function.
Group control
Repeat steps
3
and
4
for the other receivers to be included in a group.
Only the function selected on the first receiver and the delete option will be
available for the other receivers.
Modification of configured function
At step
3
, the displayed function can be modified, except for group control where
the delete feature is needed for all receivers of the group before selecting a new
function.
Delete feature of configured function
At step
3
select the "Delete" function and confirm at step
4
.
Settings
Setting time of the timer/ raising time of a shutter/ scenario locking
These settings are needed for :
• changing timer value,
• optimizing shutter operating time for scenario or height setting functions, setting
of total raising time,
• authorizing/prohibiting modification of a scenario by the user.
After the timer, raising/lowering or scenario function has been selected and
confirmed (steps
3
and
4
), follow the steps below to select a value (e.g. timer)
in the value setting table.
/4a Pressing receiver K button
>5sec until LED cfg
•
flashing.
LED
fct goes off.
/4
b
Pressing K button shortly.
The number of LED
fct flashing
signals the default value.
/4
c
Selecting the value by pressing
quickly and repeatedly the K
button.
Scrolled values are signaled by
the number of fct LED flashing
(see opposite table).
/4
d
Pressing receiver K button
>2sec until cfg
•
LED flashing.
The selected function is confirmed.
Action Result
