Side 1/6

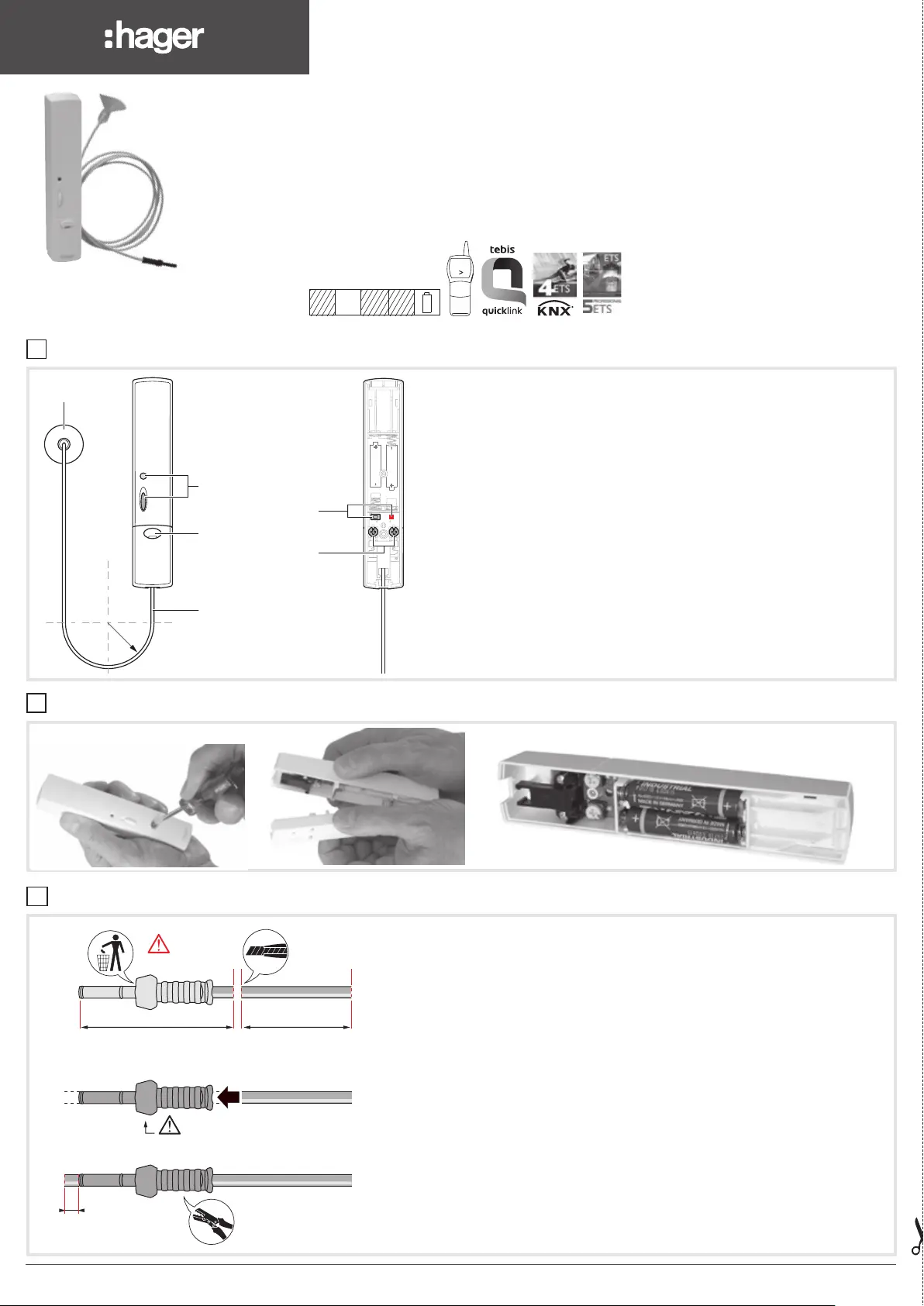

B
Ouverture / Önen / Opening / Apertura
A
Description / Produktbeschreibung / Description / Descrizione
Ech 30%
- LR03 / AAA +
- LR03 / AAA +
r = 30 mm min.
1
2
3
4
5
6
C
Connexion / Anschluss / Connection / Collegamento
A
1
2
3
B
C
/P
1
12
1 Ventouse
2 Poussoir et LED
de configuration R
3 Touche et voyant A
4 Potentiomètres É et Ö
5 Cable fibre optique
6 Cache-vis
1 Haftsauger
2 Konfigurations-Taster
und -LED R
3 Taste und Kontrollleuchte A
4 Potentiometer É und Ö
5 Lichtleiter
6 Schraubenabdeckung
1 Suction pad
2 Push-button R configuration
LED
3 Key and indicator A
4 Potentiometers É and Ö
5 Fibre-optic cable
6 Screw cover
1 Ventosa
2 Pulsante e LED di configurazione
R
3 Touche e spia A
4 Potenziometri É e Ö
5 Cavo a fibra ottica
6 Coprivite
1 Utiliser un cutter
2 Partie à jeter
3 Partie à conserver
1 Mit Cutter-Messer
2 Entsorgen
3 Weiter verwenden
1 Use a Stanley knife
2 Part to throw away
3 Part to keep
1 Utilizzare un cutter
2 Parte da scartare
3 Parte da conser-
vare
1 Utiliser un nouvel
embout (fourni)
1 Neue
Anschlussbuchse
verwenden (mitge-
liefert)
1 Use a new connec-
tor (supplied)
1 Utilizzare
un nuovo innesto
(in dotazione)
1 Couper avec un
cutter
2 Sertir Ø 6 mm
1 Mit Cutter-Messer
schneiden
2 Crimpen Ø 6 mm
1 Cut with a Stanley
knife
2 Crimp Ø 6 mm
1 Tagliare con un
cutter
2 Aggraare Ø 6 mm
1 2
AAA LR03
3
1 6LE003146A
TRC321B
6LE003146A
V2.7.0
RFTP
230V~
Bus
30 V
a
Détecteur de luminosité radio
e
Helligkeitssensor Funk, Haftsauger
mit Aufputz Auswerteeinheit
z
Radio brightness detector
y
Rilevatore di luminosità radio RF
O

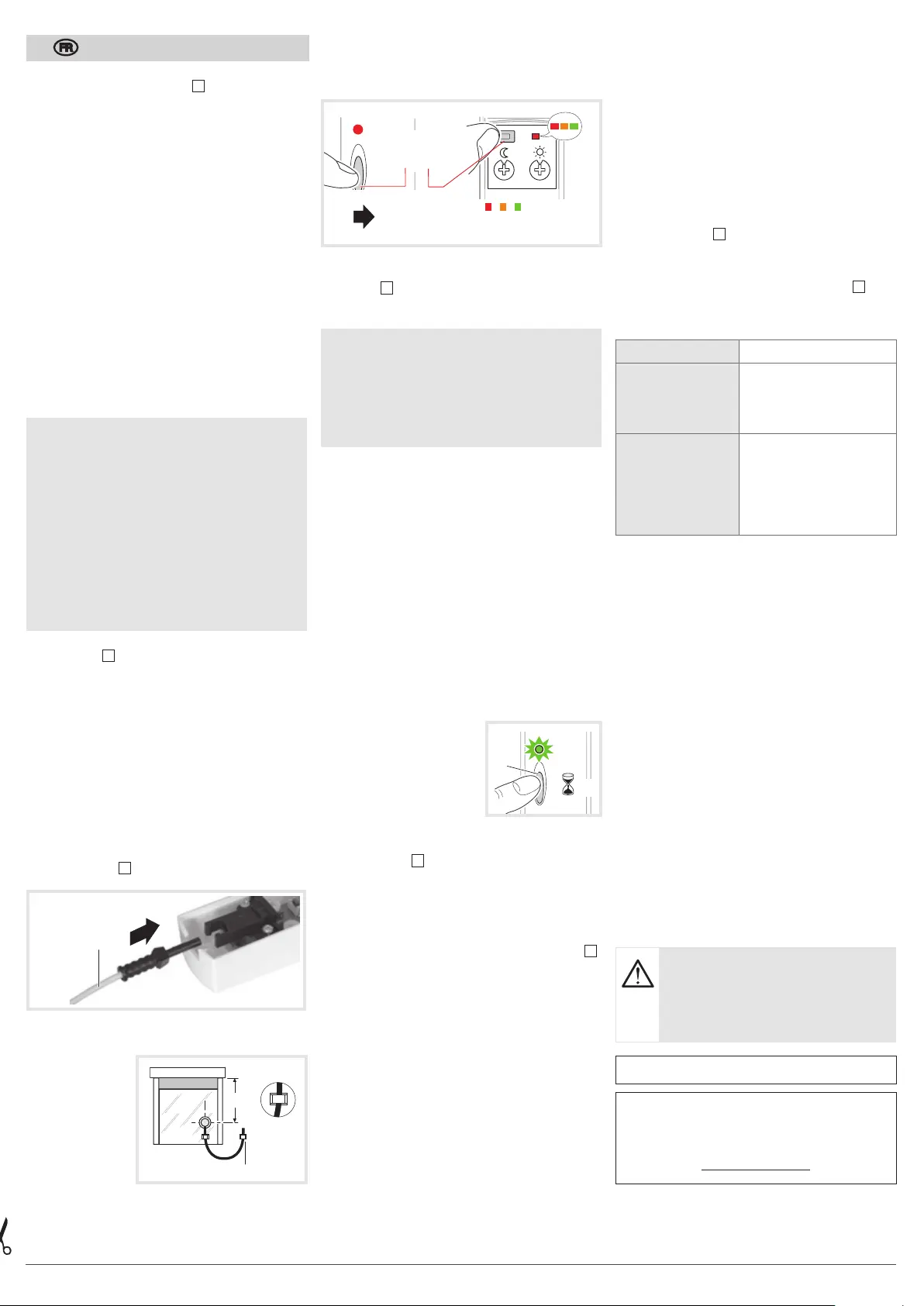

Pour changer de mode de configuration,
il faut obligatoirement faire un “retour usine”
du produit.
Sélection de l’entrée
En mode configuration TX100, la sélection ou la
numérotation de l’entrée se fait par un appui court
sur la touche A.
Configuration quicklink&
Voir l’illustration
E
. Seul le type de commande
Montée/descente (motif vert/rouge) pourra être
sélectionné sur les actionneurs de volets KNX lié
au TRC321B. Le fonctionnement obtenu corre-
spondra à celui décrit dans l’illustration
D
.
Signalisation du voyant A
Retour usine
Appuyer et maintenir le le bouton poussoir R
jusqu'au clignotement de la LED cfg (>10s) puis
relâcher.
La fin du retour usine est signalée par l'extinction
de la LED cfg.
Cette opération provoque l'eacement complet
de la configuration du produit. Après un “retour
usine”, attendre 15 s avant de procéder à une
configuration.
Caractéristiques techniques
Alimentation : 2 piles alcalines AAA LR03 1,5 V
(durée de vie ± 4 ans)
Liaison radio : 868.3 MHz
Température de fonctionnement : 0 °C à +50 °C
Température de stockage : -25 °C à +70 °C
Indice de protection mécanique : IP20 / IK04
Rapport cyclique d’émission : 1%
Catégorie de réception : 2
Dimensions L x H x P : 138 x 26 x 31 mm
Poids (avec piles) : 70 g
Puissance maximale d’émission : 25mW
Média de Communication RF KNX : RF1.R
Réglage des seuils de luminosité
Les seuils de luminosité sont réglés à l’aide des
2 potentiomètres. La couleur de la LED cfg (voir
illustration
D
) indique le résultat de la comparaison
entre la luminosité mesurée par le capteur et le
seuil réglé sur le potentiomètre.
Si en tournant le potentiomètre, la LED cfg se met
à clignoter en bicolore cela indiquera que la lumi-
nosité mesurée correspond à la valeur réglé sur le
potentiomètre soit :
• Orange /vert = seuil Ö atteint
• Orange / rouge = seuil É atteint
Pour tenir compte des conditions d’implantation
du capteur, le réglage est idéalement à faire au
moment de la journée ou la luminosité correspond
au niveau souhaité (en journée et en soirée si les
2 seuils sont utilisés).
Sauvegarde et sortie du mode réglage par un appui
bref sur la touche
A ou J.
Mode test
Il permet le test en accéléré de votre program-
mation É et/ou Ö en simulant les niveaux de
luminosité souhaité
.
- Appui long
>
10s sur la
touche
A.
- Le voyant clignote
3x toutes les 10s.
- Le mode Test est
activé (5 mn maxi).
- Désactivation : appui bref
sur la touche
A.
Le produit fonctionne avec une périodicité de la
mesure réduite à 10s. au lieu d'environ 15 minutes
(voir illustration
D
).
Automatisme fonction crépusculaire
et protection so laire
Les commandes sont émises par le TRC321B
après un passage du seuil de luminosité constaté
durant environ 15 minutes. (Voir l’illustration
D
)
Configuration
Cet émetteur peut être configuré de 3 façons dif-
férentes :
• quicklink& configuration sans outil, voir notice
de configuration livrée avec les récepteurs radio
• E-mode TX100/B V.2.7.0 ou > : descriptif des
fonctions du produit disponible chez le construc-
teur.
• S-mode ETS via TR131 : pour utilisateur d’ETS,
logiciel d’application STRC321B. Base de don-
nées et descriptif disponible chez le construc-
teur.
Faites un appui sur la touche R lors de la phase
d'apprentissage pour le TX100 ou pour l'adressage
en ETS.
Description du produit
A
Le détecteur de luminosité TRC321B est un émet-
teur radio KNX alimenté par pile. C'est un produit
dédié aux actionneurs de volets. Selon la lumino-
sité mesurée et les seuils réglés sur le produit, il
commande des actionneurs afin de réaliser une
protection solaire et, ou une fonction crépusculaire
.
La mesure s’eectue grâce à une cellule ventouse
fixée sur la vitre, coté intérieur. (Eviter tout obstacle
ou salissure devant la cellule).
Fonctions
• Commande automatique des volets.
• Arrêt / Marche du mode Auto par un appui court
sur la touche
A.
• Réglage par potentiomètre des consignes en lux
pour la protection solaire y et / ou de la fonction
crépusculaire o.
• Désactivation de la fonction y ou o = position
O sur le potentiomètre y ou o ).
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Ouverture
B
1 Dévisser la vis à l’aide d’un tournevis cruci-
forme.
2 Déclipser le capot du socle.
3 Insérer 2 piles alcalines AAA LR03.
Le changement de piles n’a aucune influence sur la
configuration du produit.
Fixation
Fixation par 2 vis adaptées au support ou avec de
l’adhésif double face.
Connecter le cable fibre optique
Voir l’illustration
C
.
Installation de la ventouse
La cote "X"
détermine la
course maximum
de descente du
volet en cas
de luminosité
intensive.
x
pattes
de fixation
x
Befestigungseinheit
für Lichtleiter
x
latching
deice
for fire
+
Appui
simultané
sur A + J
+ +
La LED clignote :
La fonction "réglage"
est activée
+
Gleichzeitiger
Druck auf
A + J
+ +
LED blinkt:
Einstellmöglichkeit
ist aktiv
+
Press on
simultaneously
A + J
+ +
The LED flashes :
The function “setting”
is activated
+ +
+
10s
10s
A
A
Piles faibles Clignotement rouge 1 sec.
Mode automatique
actif
Signalisation sur
émission
- 4 clignotement orange
(produit non configuré)
- Flash vert 100 ms (pro-
duit configuré)
Changement de
mode par appui
sur touche
A
Auto → Arrêt
Arrêt → Auto.
- Allumé rouge 1,5 sec.
- Allumé vert 1,5 sec.
L = 1,5 m
pattes de fixation
Appui
simultané
sur
A + J
La LED clignote :
La fonction "réglage"
est activée
3 6LE003146A
A
Appareil à installer uniquement par
un installateur électricien selon les normes
d’installation en vigueur dans le pays.
Respecter les règles d’installation TBTS.
Ne pas installer ce module à l’extérieur du
bâtiment.
Recommandations
Tout accès aux composants internes peut
endommager le produit par décharges d’électri-
cité statique.
Lors d’une intervention sur le produit prendre
les précautions suivantes :
• éviter tout contact direct ou par l’intermédiaire
d’un outil métallique, avec les composants
électroniques
• utiliser des outils non magnétiques
• avant d’accéder aux composants internes,
toucher une surface métallique non peinte
telle qu’une canalisation d’eau ou un matériel
électrique relié à la terre.
Attention :
• Le seuil de protection solaire ne peut être
réglé que si la luminosité mesurée est > 1500
Lux.
• Le seuil crépusculaire ne peut être réglé que
si la luminosité mesurée est < à 500 Lux.
• Entre 500 et 1500 lux, la LED clignote orange
et aucun des 2 seuils ne pourra être réglé.
Utilisable partout en Europe
å
et en Suisse
Par la présente hager Controls déclare que l'appareil
détecteur d’ouverture radio est conforme aux
exigences essentielles et aux autres dispositions
pertinentes de la directive 2014/53/UE.
La déclaration CE peut être consultée sur le site :
www.hagergroup.com
