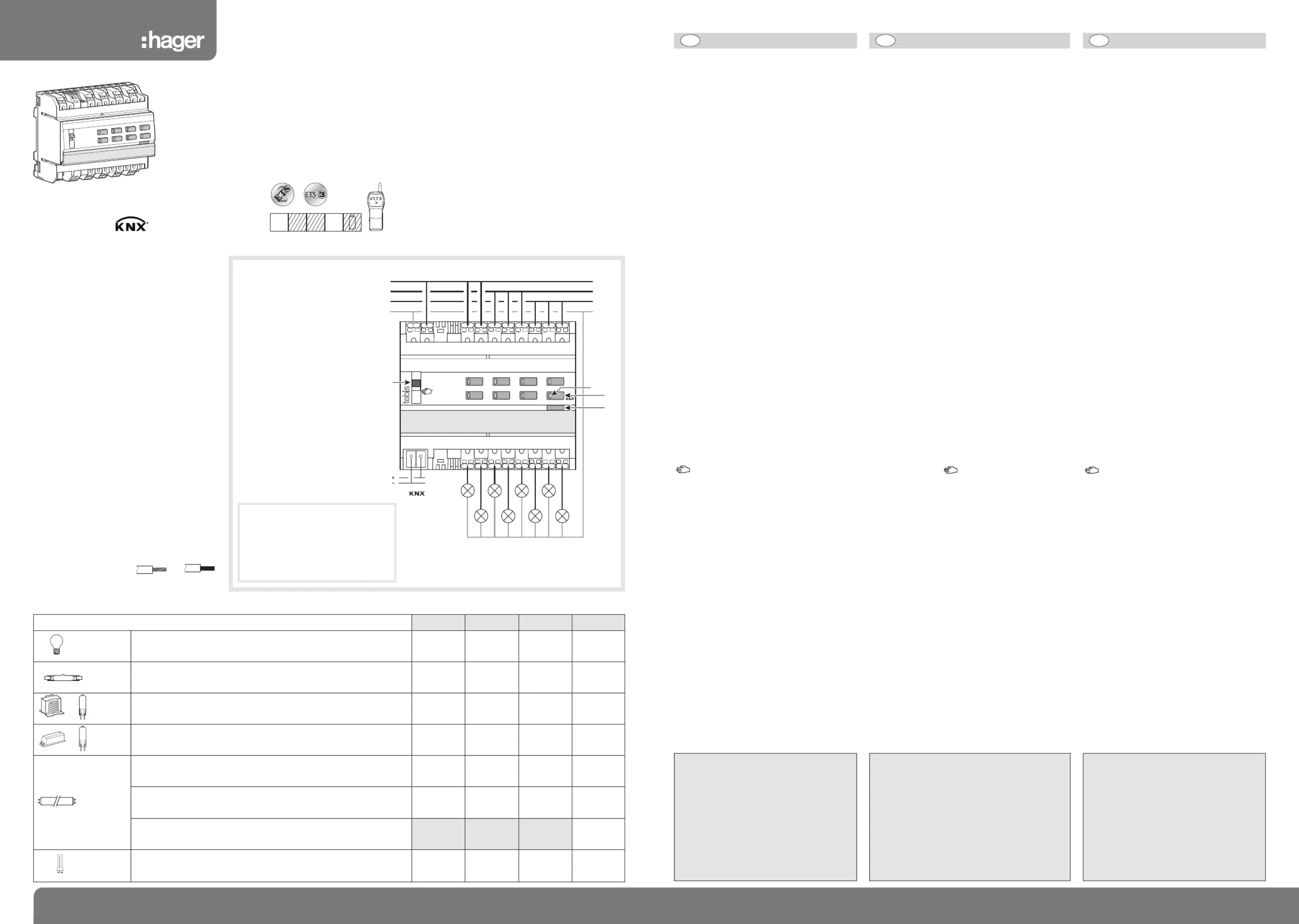

Side 1/2
1 6T 7301.c
6T 7301.c
FR DE GB
¢
Module 8 sorties Notice d’instructions
£
Schaltausgang 8-fach Bedienungsanleitung
§
Output module 8-fold User instructions
•
ß
Achtung:
Übereinstimmung der angeschlossenen Last
mit der parametrierten Betriebsart zu achten.
- Die beiden mit dem selben Rollläden
verbundenen Ausgänge sind an folgende
Klemmenpaare anzuschließen: C1-C2, C3-C4,
C5-C6, C7-C8.
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
- Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
Caution:
- Match the connected load to the correct
operating mode for each output.
- Both outputs connected to the same
shutter must be wired to following pairs of
terminals: C1-C2, C3-C4, C5-C6, C7-C8.
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.
Attention :
- Pour chaque sortie, respecter la cohérence
entre le type de charge connecté et le mode
de fonctionnement paramétré.
- Les deux sorties reliées au même volet
roulant doivent être câblées sur les couples
de bornes suivantes : C1-C2, C3-C4, C5-C6,
C7-C8.
- Appareil à installer uniquement par un
installateur électricien.
- Respecter les règles d’installation TBTS.
RFTP
230V~
Bus
30 V
tebis
Type de charges/Lasttyp/Load type
TXA208A TXA208B TXA208C TXA208D
Lampes à incandescence
230 V쓒Glühlampen 800 W 1200 W 2300 W 2300 W
Incandescent lamps
Lampes halogènes
230 V쓒Halogenlampen 800 W 1200 W 2300 W 2300 W
Halogen lamps
12V DC
Transformateur ferromagnétique
24V DC
Konventioneller Transformator 800 W 1200 W 1600 W 1600 W
Conventional transformer
12V DC
Transformateur électronique
24V DC
Elekronischer Transformator 800 W 1000 W 1200 W 1200 W
Electronic transformer
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät 800 W 1000 W 1200 W 1200 W
Fluorescent tubes non compensated
Tubes fluorescents pour ballast électronique (mono ou duo)
230 V Leuchstofflampen mit EVG (mono oder duo) 12 x 36 W 15 x 36 W 20 x 36 W 20 x 36 W쓒
Fluorescent tubes for electronic ballast (mono or duo)
Tubes fluorescents compensés en parallèle
1500 W
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
200 μF
Parallel compensated fluorescent tubes
Fluo compact
230 V Sparlampen 6 x 23 W 12 x 23 W 18 x 23 W 18 x 23 W쓒
Compact fluorescent
TXA208A
30V DC
-
+
Bus
auto
C6
C5
C8C8
C7C7
9
11
C5 C6
13
C7
15
C8
10
12
14 16
C5 C6 C7 C8
3
5
C2 C3
7
C4
4
6
8
C2 C3 C4
C2C2
C1C1
C4C4
C3C3
1
N
L
C1
2
C1
L3
L2
L1
N
Caractéristiques techniques
Technische Daten
Technical characteristics
Tension d’alimentation
Versorgungsspannung
Supply voltage 30 V DC
2W(TXA208A)
Dissipation maximale 6W(TXA208B)
Verlustleistung 12W(TXA208C)
Power Dissipation 8W(TXA208D)
Encombrement
Abmessung
Dimensions 6 x 17,5 mm
Indice de protection
Schutzart
Protection class IP 20
T° de fonctionnement
Betriebstemperatur
Operating temperature 0 °C —> + 45 °C
T° de stockage
Lagertemperatur
Storage temperature - 20 °C —> + 70 °C
Norme NF EN 60669-1
Standard NF-EN 60669-2-1
Norm EN 50090-2-2
Raccordement
Anschlußkapazität
Electrical connection 0,75 mm
2
—> 2,5 mm
2
•
Commutateur Auto/Manu
• Schalter Auto/Manu
• Auto/Manu switch
• Voyants d’état
• Kontrollleuchten
• Indicators state
• Boutons poussoirs de
commande locale
• Taster zur lokalen Ansteuerung
• Local command push-button
• Bouton poussoir lumineux
d’adressage physique
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted
push button
Les sorties peuvent être raccordées
sur des phases différentes.
Die Schaltausgänge können an
unterschiedliche Phasen
angeschlossen werden.
The outputs can be connected to
different phases.
capacitive
load
TXA208A : 8 x 4 A TXA208C : 8 p1-x16 A
TXA208B : 8 p1-x10 A TXA208D : 8 p1-x16 A
Die 8-fach-Ausgänge TXA208 ermöglichen das
Schalten von elektrischen Lasten über den KNX-Bus.
Diese Geräte gehören zum Tebis-Installations-System.
Sie dienen zur Ansteuerung von Geräten wie
Rollläden, Markisen, Jalousien usw., oder sonstiger
Lasten aller Art, die sich über potentialfreie
Kontakte ansteuern lassen.
Diese Geräte sind in 4 Varianten erhältlich, die sich
durch den Typ und die Leistung der anschließbaren
Lasten unterscheiden.
Funktionen
•
8 voreinander unabhängige Kanäle, Ansteuerung
über KNX-Bus.
•
8 potentialfreie Kontakte.
•
Zustandsanzeige der Ausgänge am Gerät, mit
Anzeige Bus vorhanden und/oder Netzstrom
vorhanden (230V~)
•
Die Ausgänge lassen unabhängig davon schalten,
ob ein Bus vorhanden ist oder der Netzstrom
anliegt.(230V~).
Die genauen Funktionen dieser Geräte hängen von der
jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
•
TX100 V1.7.0 oder höher: Beschreibung in der mit
dem Konfigurationsgerät mitgelieferten
Bedienungsanleitung. Das Produkt wird als
Beleuchtungsprodukt durch das TX100 erkannt.
Rollläden können damit nicht gesteuert
werden.
•
ETS: Anwendungssoftware TL208; (Beleuchtung
und Rollläden): Datenbank und Beschreibung beim
Hersteller erhältlich.Das Produkt kann die Funktion
Beleuchtung und Rollläden kombinieren.
Test und Inbetriebnahme
Schalter Auto/Manu
und Taster zur lokalen
Ansteuerung
.
Steht der Schalter
, auf ( ), können dieManu
an die Ausgänge angeschlossenen Lasten über die
Taster
geschaltet werden.
Zum Konfigurieren des Gerätes hat der Schalter
auf Auto zu stehen. Steht der Schalter
auf Auto
sind die Taster
deaktiviert und die Relais lassen
sich nur über den Bus KNX ansteuern.
Kontrollleuchten
Die Kontrollleuchten
geben den Zustand der
entsprechenden Ausgangsrelais an:
Leuchte ein = Relais geschlossen.
Ein Blinken aller Kontrollleuchten besagt, daß das
geladene Programm nicht mit dem Gerät kompatibel
ist.
Leuchttaster zur physikalischen Adressierung
.
Drücken Sie den Leuchttaster
um die physikalische
Adressierung des Gerätes vorzunehmen oder das
Anliegen des Busses zu überprüfen:
Leuchte ein = Bus liegt an, physikalische
Adressierung läuft.
Les pilotes 8 sorties TXA208 sont des relais
permettant d’interfacer le Bus KNX avec des
charges électriques commandées en tout ou rien.
Ils font partie du système d’installation Tebis.
Ils permettent de commander de l’éclairage, des
ouvrants tels que volets roulants, stores à bannes,
stores à lamelles, etc. ou toute autre charge
commandée par un contact libre de potentiel.
Ces produits sont déclinés en 4 variantes qui se
distinguent par la puissance et le type des
charges raccordables.
Fonctions
•
8 voies indépendantes commandées par le
Bus KNX.
•
8 contacts libres de potentiel.
•
Visualisation de l’état des sorties sur le
produit avec présence bus et/ou présence
secteur (230V).
•
Possibilité de commande manuelle des sorties
à partir du produit quelque soit le type
d'alimentation (bus et/ou secteur).
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Configuration
•
TX100 V1.7.0 ou supérieure : description
détaillée dans la notice livrée avec le configura-
teur. Le produit est reconnu comme un produit
d’éclairage par le TX100. La commande de
volets roulants/stores n’est pas possible.
•
ETS : logiciel d’application TL208
(éclairage et volets roulants) : base de données
et descriptif disponibles chez le constructeur. Le
produit peut combiner la commande d’éclai-
rage et de volets roulants/stores.
Test et mise en service
Commutateur Auto/Manu
et boutons
poussoirs de commande locale
.
En position ( ) du commutateur Manu
,
les boutons poussoirs
permettent de
commander les charges raccordées aux sorties.
Utilisez la position
Auto du commutateur
en
mode exploitation ou pour configurer le
produit. En position
Auto du commutateur
les boutons poussoirs
sont inactifs et les
relais réagissent aux ordres provenant du bus
KNX.
Voyants d’état
Les voyants
indiquent l’état des relais de
sortie correspondants : allumé = relais fermé.
Un clignotement permanent des voyants indique
le chargement d’un logiciel d’application
inapproprié.
Bouton poussoir lumineux d’adressage
physique
.
Appuyez sur le bouton poussoir lumineux
pour réaliser l’adressage physique du produit ou
vérifier la présence du bus :
voyant allumé = présence bus et produit en
adressage physique.
The 8-fold output module TXA204 are relays
designed to interface Bus KNX with on/off
electric loads. They are part of the Tebis
installation system.
They can be used to control lighting, shutters,
blinds with awnings, blinds with slats, etc. or any
other load controlled by volt-free contacts.
4 product versions are available according to the
power and the type of connectable loads.
Functions
•
8 independent channels controlled by bus
KNX.
•
8 volt-free contacts.
•
Product display of outputs status and
presence of bus and/or power network
(230V~)
•
The outputs may be switched on with or
without the presence of bus and/or power
network (230V~)
Each product feature depends on its configuration
and settings.
Configuration
•
TX100 V1.7.0 or higher: detailed description is
included in user’s Instructions supplied with the
configurator. The product is recognized as a
lighting product by the TX100 tool.
Shutters/blinds control is not available.
•
ETS: application software TL208
(lighting and shutters): database and description
available from the manufacturer. The product
can both control lighting and shutters/blinds.
Test and startup
Auto/Manu switch
and local command
push-button
.
With switch
in Manu ( ) position, push
buttons
control loads connected to outputs.
Use
Auto position of switch
in operating
mode or to configure the product. In
Auto
position of switch
push buttons
are
inactive and relays are controlled by commands
from the KNX bus.
State indicators
Indicators
display the respective of
corresponding output relays:
indicator on = closed relay.
Continuous flickering of indicators indicates
loading of wrong application software.
Physical addressing lighted push button
.
Press lighted pushbutton
to perform physical
addressing of the product or to verify the bus
presence : switched on indicator = bus presence
and product in physical addressing.

Produkt Specifikationer

Mærke: Hager
Kategori: Ikke kategoriseret
Model: TXA208C

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager TXA208C stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Hager Manualer

Hager

Hager WXF228 Manual

10 August 2025
Hager

Hager UKM340480 Manual

10 August 2025
Hager

Hager TRC301B Manual

10 August 2025
Hager

Hager GS20109011 Manual

10 August 2025
Hager

Hager AKB42000402 Manual

10 August 2025
Hager

Hager WXT312 Manual

10 August 2025
Hager

Hager BKSAN065110 Manual

10 August 2025
Hager

Hager VR10127011 Manual

10 August 2025
Hager

Hager UKM240280 Manual

10 August 2025
Hager

Hager ESR3336029 Manual

10 August 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Waterstone

Waterstone 7800 Manual

11 December 2025
Kwikset

Kwikset 258 Manual

11 December 2025
Schlage

Schlage F170 Manual

11 December 2025
Moen

Moen Align 7565EV Manual

11 December 2025
Energy Sistem

Energy Sistem ESG M3 Neon Manual

11 December 2025
ALNO

ALNO MC10244 Manual

11 December 2025
JET

JET TAK-ZX Manual

11 December 2025
Crosley

Crosley Nashville CF1165 Manual

11 December 2025
Waterstone

Waterstone 1455 Manual

11 December 2025
Laica

Laica NE2015 Manual

11 December 2025
