Side 1/4

6T7660A1

6T7660A

Us GND E1 E2 E3 E4 GND Us

AC 24 V



AC 24 V



TYF784

E1...E4 :

DC 0-10 V

0(4)-20 mA

DC 24 V

max. 100 mA

Status

TYF784

a Module 4 entrées analogiques

z 4-channel analog input

rEntrada analógica, 4 canales

Consignes relatives au danger

Attention !

• La mise en place et le montage d’appareils

électriques doivent obligatoirement être

effectués par un électricien spécialisé.

Les prescriptions en matière de prévention

des accidents sont à observer.

• La non-observation des consignes d’instal-

lation peut entraîner des risques d’incendie ou

autres dangers.

• Risque de destruction pour les appareils !

Les bornes Us et GND ne doivent

pas être raccordées avec les bornes

correspondantes d’un autre appareil.

Ne jamais alimenter les détecteurs raccordés

aux entrées de l’entrée analogique (E1... E4)

à partir des bornes U

s et GND d’un module

d’entrée analogique raccordé.

Caractéristiques techniques

Alimentation

Tension d’alimentation .................... 24 V v ±10 %

Consommation électrique ................... max. 250 mA

Tension KNX ........................................... 21 - 32 V DC

Puissance absorbée KNX .............. typique 150 mW

Température ambiante ............................ -5 à +45 °C

Température de stockage/transport

...........................

..................................................................... -25 à +70 °C

Humidité

Ambiante/stockage/ transport

......................................

............................... max. 93% h. r., non condensante

Type de protection ................. IP 20 selon EN 60529

Largeur de montage ................... 4 modules / 72 mm

Poids .............................................................. env. 150 g

Connexions

Sorties, alimentation .............................. bornes à vis

Uniﬁ laire ................................................... 0,5 à 4 mm

Fil de faible diamètre (sans embout) 0,34 à 4 mm 2

Fil de faible diamètre (avec embout) .......................

.............................................................. 0,14 à 2,5 mm2

KNX borne de connexion et de dérivation ...............

Module d’extension

.......................................................

..................................

connecteur de système 6 pôles

Entrées de détecteur

Nombre ................................................ 4 analogiques

Signaux de détecteur analysables

...........................

.......................................... 0 … 1 V , 0 … 10 V s s

.................................. 0 … 20 mA , 4 … 20 mA s s

Impédance, mesure de tension ............ env. 18 kΩ

Impédance mesure de courant ............. env. 100 Ω

Alimentation ext. des détect. (+U

s) .............................

.............................................. 24 V , max. 100 mA s s

Connexion de module d’extension

.............................

......................................................

24 V , max. 80 mAs

Sous réserve de modiﬁ cations techniques.

ANotices d’instructions ZOperating Instructions RInstrucciones para el uso

Safety instructions

Attention !

• Electrical equipment must be installed and

ﬁ tted by qualiﬁ ed electricians only and in strict

observance of the relevant accident prevention

regulations.

• Failure to observe any of the installation

instructions may result in ﬁ re and other hazards.

• Risk of irreparable damage to the device !

Us and GND must not be interconnected with

the corresponding terminals of another device.

Never supply sensors connected to

the inputs of the analog input (E1... E4)

from the supply terminals U

s and GND

of a connected analog input module.

Technical Data

Power supply

Supply voltage

.................................. 24 V v ±10 %

Current consumption ............................ max. 250 mA

KNX voltage ............................................ 21 - 32 V DC

KNX power consumption .................... 150 mW typ.

Ambient temperature .............................. -5 to +45 °C

Storage/transport temp. ..................... -25 to +70 °C

Humidity

Ambient/storage/transport

...........................................

................................

93 % r.h. max., no condensation

Protective system ................ IP 20 as per EN 60529

Installation width ........................ 4 modules / 72 mm

Weight .................................................... approx. 150 g

Connections

Inputs, power supply ....................... screw terminals

single-wire ............................................. 0,5 to 4 mm

stranded wire (without ferrule) 0,34 to 4 mm ........ 2

stranded wire (with ferrule) ........................................

............................................................ 0,14 to 2,5 mm2

KNX connecting and branch terminal .......................

Extension module ............ 6-pole system connector

Sensor inputs

Number ........................................................ 4x analog

Evaluable sensor signals

.......................................... 0 … 1 V , 0 … 10 V s s

.................................. 0 … 20 mA , 4 … 20 mA s s

Voltage measurement impedance approx. 18 kΩ

Current measurement impedance approx. 100 Ω

External sensor power supply (+U

s) ...........................

.............................................

24 V , 100 mA max. s s

Extension module connection

.....................................

......................................................

24 V , 80 mA max.s

Subject to technical modiﬁ cations.

Indicaciones de seguridad

¡Atención!

• La instalación y el montaje de aparatos

eléctricos solamente debe efectuar un

electricista formado. El mismo p1-ha de observar

durante los trabajos mencionados las vigentes

prescripciones preventivas de accidentes.

• En caso de no observar las instrucciones de

instalación existe peligro de incendios o de

otros peligros.

• ¡Peligro de destrucción de los aparatos!

No conectar Us y GND con las conexiones

correspondientes de otro equipo.

No alimentar nunca sensores conectados a

las entradas de la entrada analógica (E1... E4)

por los bornes de alimentación U

s y GND de

un módulo de entrada analógica conectado.

Datos técnicos

Alimentación

Tensión de alimentación

................. 24 V v ±10 %

Absorción de corriente ......................... máx. 250 mA

Tensión KNX ........................................... 21 - 32 V DC

Potencia absorbida KNX ....................... típ. 150 mW

Temperatura ambiente ............................ -5 a +45 °C

Temperatura de almacenamiento/transporte

............

.....................................................................

-25 a +70 °C

Humedad

Ambiente/almacenamiento/transporte

......................

........................

máx. 93 % humedad rel., sin rociado

Grado de protección ........... IP 20 según EN 60529

Anchura de instalación .............. 4 módulos / 72 mm

Peso .......................................................... aprox. 150 g

Conexiones

Entradas, alimentación

................. bornes roscados

de un hilo ................................................ 0,5 a 4 mm

de hilo ﬁ no (sin terminal de conductor) ................

.................................................................. 0,34 a 4 mm

de hilo ﬁ no (con terminal de conductor) .................

.............................................................. 0,14 a 2,5 mm2

KNX borne de conexión y derivación ........................

Módulo de ampliación ...................................................

....................................enchufe de sistema de 6 polos

Entradas de sensor

Número ................................................. 4 analógicas

Señales de sensores evaluables

..............................

......................................... 0 … 1 V , 0 … 10 V s s

................................... 0 … 20 mA , 4 … 20 mA s s

Impedancia, medición de tensión aprox. 18 kΩ

Impedancia, medición de corriente aprox. 100 Ω

Alimentación de sensores exteriores (+U

s) ...............

....................................... 24 V , máx. 100 mA s s

Conexión de módulo de ampliación

...........................

......................................................

24 V , máx. 80 mAs

Reservadas modiﬁ caciones técnicas.

24V~

tebis

6T7660A

Informations sur le système

Cet appareil est un produit du système KNX et

satisfait aux réglementations KNX.

Des connaissances détaillées en la matière acquises

dans le cadre de stages KNX sont nécessaires pour

la compréhension.

Le fonctionnement de l’appareil est tributaire du

logiciel.

Vous trouverez des informations détaillées sur le

logiciel qui peut être chargé et sur l’ampleur des

fonctions qui y en résultent ainsi que sur le logiciel

lui-même dans la banque de données de produit

du fabricant.

La planiﬁ cation, l’installation et la mise en service

de l’appareil sont réalisées à l’aide d’un logiciel

certiﬁ é KNX.

ETS : Base de données et descriptif disponible

chez le constructeur.

Fonction

• L’entrée analogique traite les données de mesure

de détecteurs analogiques. Il est possible de

connecter jusqu’à 4 transducteurs analogiques

qui peuvent être combinés librement.

• L’entrée analogique peut analyser aussi bien des

signaux de tension que des signaux de courant.

Signaux de tension

0 ... 1 V 0 ... 10 V s s

Signaux de courant :

0 ... 20 mA 4 ... 20 mA s s

• Un système de surveillance des entrées de

courant 4 ... 20 mA permet de constater une

rupture de ﬁ l éventuelle (si paramétré).

• Le module d'extension 4 entrées ref. TYF784E

permet la connexion et la saisie de quatre autres

détecteurs analogiques.

Montage

Fixation sur proﬁ lé DIN 35 x 7,5 mm selon

EN 50022.

G Le branchement du module d'extension

4 entrées analogiques sur le module d'entrée

KNX analogique se fait uniquement à l’aide

du connecteur système 6 contacts (fourni

avec le module d'extension).

Pour fonctionner, l’entrée analogique a besoin

d’une alimentation de 24 V externe.

Cette dernière peut également alimenter les

détecteurs raccordés ou un module d'extension

4 entrées analogiques ref. TYF784E.

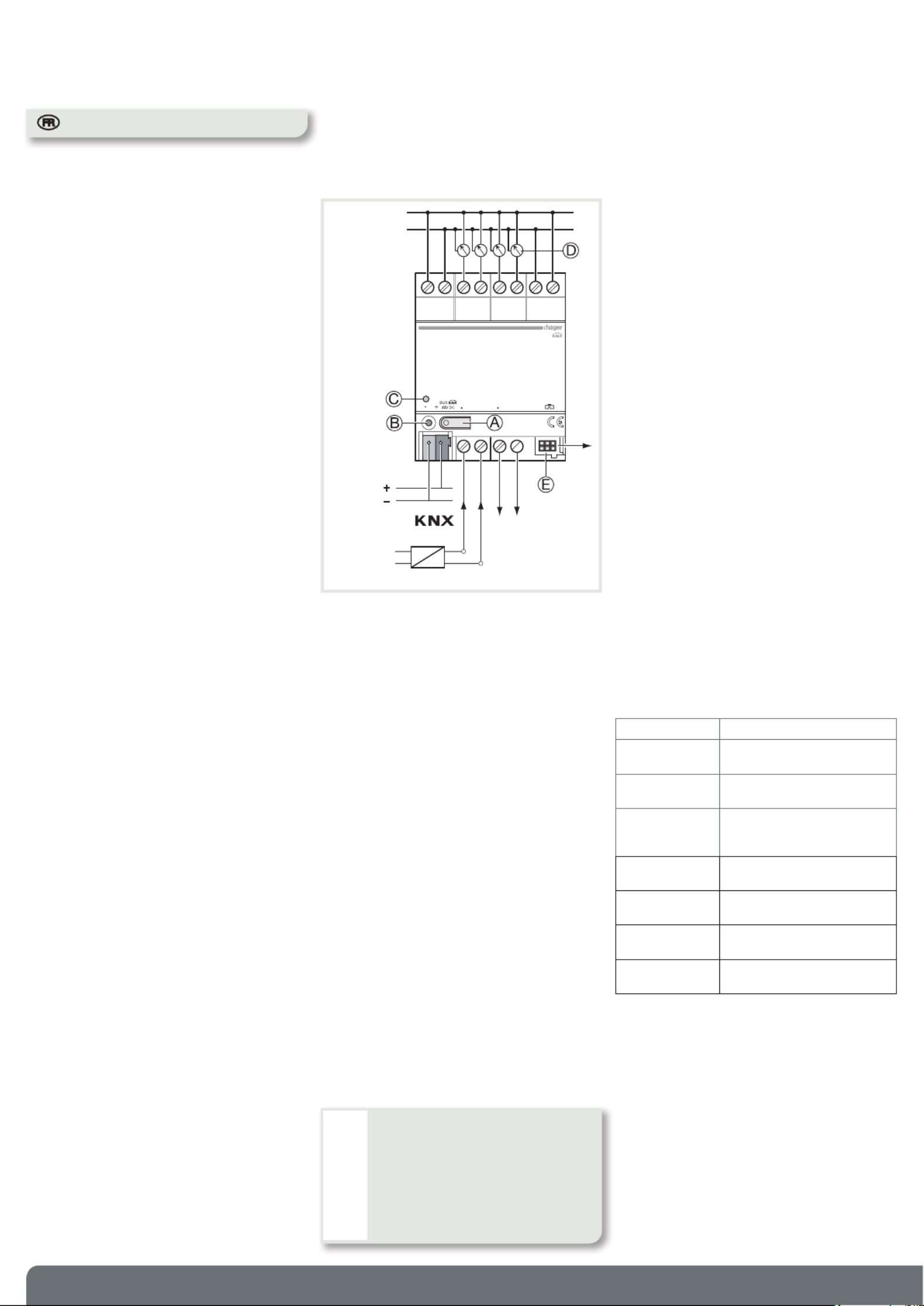

Schéma de connexion

AC 24 VAC 24 V

TYF784

E1...E4 :

DC 0-10 V

0(4)-20 mA

U : DC 24 V

max. 100 mA

Status

30V DC

Bus

230 V v

24 V

24 V v

50/60 Hz

+Us

GND

Us GND E1 E2 E3 E4 GND Us

Connexion

+Us : Alimentation de transducteurs externes

GND : Potentiel de référence pour +U

s et

entrées E1... E4

E1 ... E4 : Entrées des valeurs de mesure

KNX : Borne de connexion KNX

24 V : Tension d‘alimentation externe v

A : Touche de programmation

B : LED de programmation

C : LED d’état, trois couleurs (rouge, jaune, vert)

D : Transducteur

E : Raccordement du module, 6 pôles pour

connexion d’un module d'extension d'entrées

analogiques.

Alimentation des détecteurs connectés

• Les détecteurs connectés peuvent être alimentés

par les bornes +Us et GND (voir schéma). Ces

bornes sont doublées et connectées entre elles

en interne.

• La consommation de courant totale de tous les

détecteurs ainsi alimentés ne doit pas dépasser

100 mA.

• En cas de surcharge ou de court-circuit entre +U

et GND la tension est coupée. Après élimination

du défaut, la tension revient automatiquement.

• Les détecteurs connectés peuvent également

être alimentés de l’extérieur (p.ex. lorsque la

consommation de courant dépasse 100 mA). La

connexion a alors lieu entre les bornes E1... E4

et GND.

qRisque de destruction pour les appareils!

Les bornes Us et GND ne doivent

pas être raccordées avec les bornes

correspondantes d’un autre appareil.

Ne jamais alimenter les détecteurs

raccordés aux entrées de l’entrée

analogique (E1...E4) à partir des bornes

Us et GND d’un module d'extension

d'entrées analogiques raccordés.

Installation d‘un module d’extension

Respecter les règles de base suivantes pour

le montage d’un module d'extension d'entrées

analogiques :

• L‘appareil est prévu pour le raccordement d‘un

module d'extension au maximum.

• Le remplacement d’un module d‘extension par un

module du même type – en cas de défaillance,

p.ex. – peut être effectué pendant le service normal

du système (couper la tension d'alimentation

du module !). Après le remplacement, l’entrée

analogique effectue une remise à l’état initial

au bout de 25 secondes. Toutes les entrées et

sorties de l’entrée analogique et des modules

connectés sont ainsi réinitialisées et ramenées à

l’état d’origine.

• Il est interdit d’enlever ou d’ajouter des modules

sans adapter la conﬁ guration du projet et la

charger ensuite dans le module analogique. Le

non respect de cette règle peut entraîner des

dysfonctionnements du système.

Mise en service

Après la première mise en service, le module

d'entrée effectue une vériﬁ cation des entrées

(LED d’état: "jaune / allumée"). Comme un nouvel

appareil n’est par déﬁ nition pas conﬁ guré, la LED

d’état passe ensuite au "rouge / clignotement

rapide".

Un module d'extension raccordé signale qu'il est

prêt à fonctionner par un clignotement rapide de sa

propre LED d’état.

Après le téléchargement des données du projet

dans le module d'entrée analogique, la LED d’état

passe au "vert / allumée" et le module éteint sa

propre LED d’état.

LED d’état

Eteinte pas d’alimentation

Jaune / allumée scan du module d'entrée

analogique

Jaune / clignote

rapidement

scan du module d'extension

d'entrées analogiques

Rouge / clignote

lentement

défaut: sous-tension au

raccordement du module /

court-circuit Us

Rouge / clignote

rapidement

défaut: pas de project /

Erreur de paramétrage

Vert / clignote

lentement

adressage, scan du module

terminé, conﬁ guration OK

Vert / clignote

rapidement

chargement des paramètres

dans les modules

Verte / allumée scan du module terminé, tout

est OK

Clignotement lent = 1/s;

Clignotement rapide = 2/s.

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	TYF784
Kode for international beskyttelse (IP):	IP20
Bredde:	72 mm
Dybde:	70 mm
Højde:	90 mm
Driftstemperatur (T-T):	-5 - 45 °C
Antal produkter inkluderet:	1 stk
