Side 1/4

6T7661A1

6T7661A

Us GND E1 E2 E3 E4 GND Us

AC 24 V



AC 24 V



TYF784E

E1...E4 :

DC 0-10 V

0(4)-20 mA

DC 24 V

max. 100 mA

Status

TYF784E

a Module d’extension 4 entrées analogiques

z 4-channel analog actuator module

rMódulo de entrada analógica, 4 canales

Consignes relatives au danger

Attention !

• La mise en place et le montage d’appareils

électriques doivent obligatoirement être

effectués par un électricien spécialisé.

Les prescriptions en matière de prévention

des accidents sont à observer.

• La non-observation des consignes d’instal-

lation peut entraîner des risques d’incendie ou

autres dangers.

• Risque de destruction pour les appareils !

Les bornes Us et GND ne doivent

pas être raccordées avec les bornes

correspondantes d’un autre appareil.

Ne jamais alimenter les détecteurs raccordés

aux entrées de l’entrée analogique (E1... E4)

à partir des bornes Us et GND d’un appareil

KNX raccordé.

Caractéristiques techniques

Alimentation

Tension d’alimentation

.................... 24 V v ±10 %

Consommation électrique ................... max. 170 mA

Consommation électrique au connecteur système

...................................................................... typ.150 mW

Température ambiante ............................ -5 à +45 °C

Température de stockage/transport

...........................

..................................................................... -25 à +70 °C

Humidité

Ambiante/stockage/ transport

.....................................

............................... max. 93% h. r., non condensante

Type de protection ................. IP 20 selon EN 60529

Largeur de montage ................... 4 modules / 72 mm

Poids ............................................................. env. 150 g

Connexions

Entrées, alimentation ............................. bornes à vis

Uniﬁ laire ................................................... 0,5 à 4 mm

Fil de faible diamètre (sans embout) 0,34 à 4 mm 2

Fil de faible diamètre (avec embout) .......................

.............................................................. 0,14 à 2,5 mm2

Raccordement à l’appareil KNX ..................................

........................................ connecteur système 6 pôles

Entrées de détecteur

Nombre ............................................... 4 analogiques

Signaux de détecteur analysables

...........................

......................................................1 V , 0 … 10 V s s

................................... 0 … 20 mA , 4 … 20 mA s s

Impédance, mesure de tension ............ env. 18 kΩ

Impédance mesure de courant ............. env. 100 Ω

Alimentation ext. des détect. (+U

s) ............................

............................................... 24 V max. 100 mA s s

Sous réserve de modiﬁ cations techniques

ANotices d’instructions ZOperating Instructions RInstrucciones para el uso

Safety instructions

Attention !

• Electrical equipment must be installed and

ﬁ tted by qualiﬁ ed electricians only and in strict

observance of the relevant accident prevention

regulations.

• Failure to observe any of the installation

instructions may result in ﬁ re and other hazards.

• Risk of irreparable damage to the device !

Us and GND must not be interconnected with

the corresponding terminals of another device.

Never supply sensors connected to

the inputs of the analog input (E1...

E4) from the supply terminals U

s and

GND of a connected KNX module.

Technical Data

Power supply

Supply voltage

.................................. 24 V v ±10 %

Current consumption ............................ 170 mA max.

Current consumption on system connector ...........

.................................................................... typ. 150 mW

Ambient temperature .............................. -5 to +45 °C

Storage/transport temp. ...............................................

................................................................... -25 to +70 °C

Humidity

Ambient/storage/transport

...........................................

................................

93 % r.h. max., no condensation

Protective system ................ IP 20 as per EN 60529

Installation width ........................ 4 modules / 72 mm

Weight ..................................................... approx. 150 g

Connections

Inputs, power supply ....................... screw terminals

Single-wire ............................................ 0,5 to 4 mm

Stranded wire (without ferrule) 0,34 to 4 mm......... 2

Stranded wire (with ferrule) 0,14 to 2,5 mm ......... 2

Connection to KNX device ...........................................

..............................................

6-pole system connector

Sensor inputs

Number ....................................................... 4x analog

Evaluable sensor signals ...........................................

......................................................1 V , 0 … 10 V s s

................................... 0 … 20 mA , 4 … 20 mA s s

Voltage measurement impedance .approx. 18 kΩ

Current measurement impedance . approx. 100 Ω

External sensor power supp (+U

s) .............................

............................................... 24 V max. 100 mA s s

Subject to technical modiﬁ cations.

Indicaciones de seguridad

¡Atención!

• La instalación y el montaje de aparatos

eléctricos solamente debe efectuar un

electricista formado. El mismo p1-ha de observar

durante los trabajos mencionados las vigentes

prescripciones preventivas de accidentes.

• En caso de no observar las

instrucciones de instalación existe

peligro de incendios o de otros peligros.

• ¡Peligro de destrucción de los aparatos!

No conectar Us y GND con las conexiones

correspondientes de otro equipo.

No alimentar nunca sensores conectados

a las entradas de la entrada analógica

(E1... E4) por los bornes de alimentación

Us y GND de un equipo KNX conectado.

Datos técnicos

Alimentación

Tensión de alimentación

................. 24 V v ±10 %

Absorción de corriente ........................ máx. 170 mA

Consumo de corriente en el enchufe de sistema ...

...................................................................... típ. 150 mW

Temperatura ambiente ............................ -5 a +45 °C

Temperatura de almacenamiento/transporte

...........

......................................................................

-25 a+70 °C

Humedad

Ambiente/almacenamiento/transporte

......................

........................

máx. 93 % humedad rel., sin rociado

Grado de protección ........... IP 20 según EN 60529

Anchura de instalación ............. 4 módulos / 72 mm

Peso .......................................................... aprox. 150 g

Conexiones

Entradas, alimentación ................ bornes roscados

De un hilo ............................................... 0,5 a 4 mm

De hilo ﬁ no (sin terminal de conductor) ...............

.................................................................. 0,34 a 4 mm

De hilo ﬁ no (con terminal de conductor) ................

.............................................................. 0,14 a 2,5 mm2

Conexión al aparato KNX .............................................

....................................enchufe de sistema de 6 polos

Entradas de sensor

Número ................................................. 4 analógicas

Señales de sensores evaluables

..............................

......................................................1 V , 0 … 10 V s s

................................... 0 … 20 mA , 4 … 20 mA s s

Impedancia, medición de tensión aprox. 18 kΩ

Impedancia, medición de corriente aprox. 100 Ω

Alimentación de sensores exteriores (+U

s) ...............

............................................... 24 V máx. 100 mA s s

Reservadas modiﬁ caciones técnicas.

6T7661A

Fonction

• Le module d'extension étend le module d'entrées

analogiques KNX ref. TYF784 de quatre

entrées supplémentaires pour transducteurs

analogiques.

• L’analyse des données de mesure ainsi que

le traitement des valeurs limites ont lieu dans

l’appareil KNX.

• Le module d’entrée analogique peut analyser

aussi bien des signaux de tension que des

signaux de courant.

Signaux de tension

0 ... 1 V 0 ... 10 V s s

Signaux de courant

0 ... 20 mA 4 ... 20 mA s s

• Un système de surveillance des entrées de

courant 4 ... 20 mA permet de constater une

rupture de ﬁ l éventuelle (si paramétré).

Montage

Fixation sur proﬁ lé DIN 35 x 7,5 mm selon

EN 50022.

G Le branchement du module d'extension sur

l'appareil KNX se fait uniquement à l’aide du

connecteur système 6 contacts.

Pour fonctionner, le module d’entrée analogique a

besoin d’une alimentation de 24 V externe.

Cette dernière peut également alimenter les

détecteurs raccordés ou l’appareil KNX.

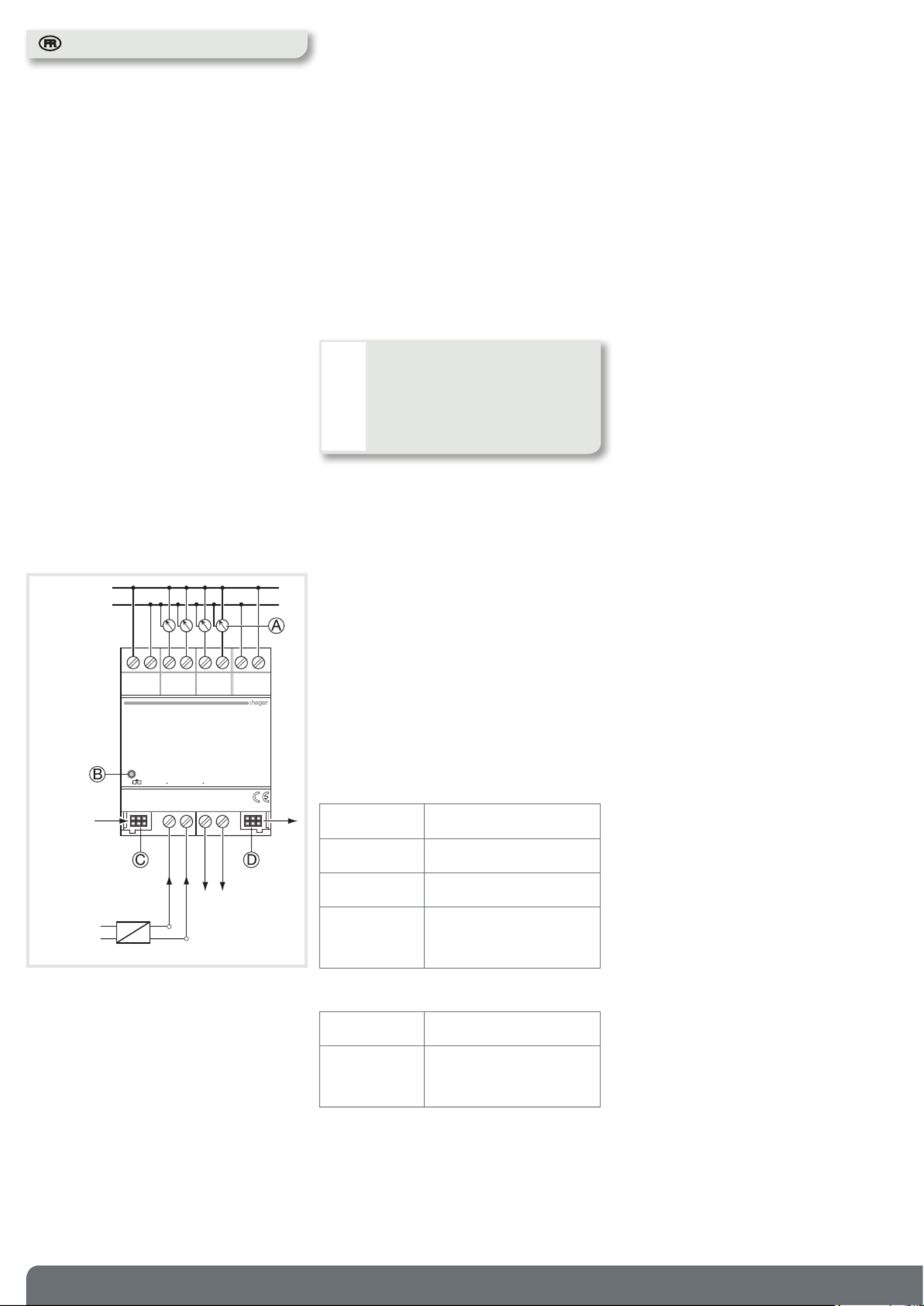

Schéma de connexion

C 230Vv

AC 24V

50/60 Hz

+Us

GND

Us GND E1 E2 E3 E4 GND Us

AC 24 VAC 24 V

TYF784E

E1...E4 :

DC 0-10 V

0(4)-20 mA

U : DC 24 V

max. 100 mA

Status

Connexion

+Us

: Alimentation de transducteurs externes

GND : Potentiel de référence pour +U

s et

entrées E1... E4

E1 ... E4 : Entrées des valeurs de mesure

24 V : Tension d‘alimentation externe v

A : Transducteur

B : LED d’état (rouge)

C : Connecteur système 6 contacts pour raccor-

dement au module 4 entrées analogiques.

D : Connecteur système 6 contacts pour

extensions futures (sans fonction).

Alimentation des détecteurs connectés

• Les détecteurs connectés peuvent être alimentés

par les bornes +Us et GND (voir schéma). Ces

bornes sont doublées et connectées entre elles

en interne.

• La consommation de courant totale de tous les

détecteurs ainsi alimentés ne doit pas dépasser

100 mA.

• En cas de surcharge ou de court-circuit entre +U

et GND la tension est coupée. Après élimination

du défaut, la tension revient automatiquement.

• Les détecteurs connectés peuvent également

être alimentés de l’extérieur (p.ex. lorsque la

consommation de courant dépasse 100 mA). La

connexion a alors lieu entre les bornes E1... E4

et GND.

qRisque de destruction pour les appareils!

Les bornes Us et GND ne doivent

pas être raccordées avec les bornes

correspondantes d’un autre appareil.

Ne jamais alimenter les détecteurs

raccordés aux entrées de l’entrée

analogique (E1...E4) à partir des bornes

Us et GND d’un appareil raccordé.

Installation d‘un module d’extension

Respecter les règles de base suivantes pour

le montage d’un module d'extension 4 entrées

analogiques :

• Le remplacement d’un module d‘extension

par un module du même type – en cas de

défaillance, p.ex. – peut être effectué pendant

le service normal du système (couper la tension

du module !). Après le remplacement, l’appareil

KNX effectue une remise à l’état initial au bout de

25 secondes. Toutes les entrées et sorties de

l’entrée analogique et des modules connectés

sont ainsi réinitialisées et ramenées à l’état

d’origine.

• Il est interdit d’enlever ou d’ajouter des modules

sans adapter la conﬁ guration du projet et

la charger ensuite dans le module 4 sorties

analogiques. Le non respect de cette règle peut

entraîner des dysfonctionnements du système.

LED d’état

- Pendant la mise en service du module

Allumée le module est en état de

service (autotest OK)

Clignote

rapidement

initialisation du module en

cours

Clignote

lentement

module non conﬁ guré (dans

l'appareil KNX)

Eteinte le module est initialisé et mis

en service.

Condition: La LED doit s’être

allumée auparavant!

- Service normal

Allumée le module n’est pas en état de

service (défaut)

Eteinte le module est initialisé et mis

en service.

Condition: La LED doit s’être

allumée auparavant!

Clignotement lent = 1/s;

Clignotement rapide = 2/s.

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	TYF784E
Kode for international beskyttelse (IP):	IP20
Bredde:	72 mm
Dybde:	70 mm
Højde:	90 mm
Driftstemperatur (T-T):	-5 - 45 °C
Antal produkter inkluderet:	1 stk
