Side 1/4

6LE008065C

eFunk-Ttaster 2-, 4-, 6fach KNX

mit Batterie kallysto

aMécanisme 2, 4, 6 entrées KNX

radio à pile kallysto

yPulsante 2, 4, 6 tasto radio KNX con

batteria kallysto

zRadio push-button 2, 4, 6gang KNX

with battery kallysto

WHT390

WHT920. WHT940. WHT960.

bN,;/

TX100

1-5,2-6

1,2,5,6

1 6

WHT390

1 2

3 4

6T0864a

WH2092020.Z

WHT390

WHT9...

WHT99..

WHT0999

WH109902E WHT0998

WHT390 tebis

6LE008065B_WHT390_L_A3_Q_DE-FR-IT-EN.indd 1

6LE008065B_WHT390_L_A3_Q_DE-FR-IT-EN.indd 16LE008065 C_WHT390_L_A3_Q_DE-FR-IT-EN.indd 1 04.10.2022 16:38:38

04.10.2022 16:38:38

04.10.2022 16:38:3804.10.2022 16:38:38

Achtung:

- Einbau und Montage dürfen nur durch

eine Elektrofachkraft erfolgen.

- Dieses Gerät nicht im Aussenbereich

einbauen.

- Installationsvorschriften zur

Schutzmassnahme SELV beachten.

Produktbeschreibung (Bilder 4, 5 und 6)

Taster 1 bis 6

Wählschalter

Status-LED

Grundplatte

4 *

Befestigungsplatte

Rahmen

5 *

Zwischenplatte

Frontrahmen

AP-Einsatz

Tasterfront

Der Taster WHT390 ist ein Sender, der zur Steuerung

der tebis-Ausgangsmod

le dient. Dieses Gerät

gehört zum KNX tebis Installationssystem. Er sendet

Schaltbefehle fur Beleuchtung, Heizung, Rollläden

und Szenen über den KNX-Funk Bus.

Das Gerät

kommuniziert über Funkfrequenzen im Simplex-

Modus.

Der Taster passt zu den Abdeckblenden

WHT920., WHT940. oder WHT960. und zu den

kallysto Rahmen.

Funktionen

- 2, 4 oder 6 voneinander unabhängige Eingänge:

ein manueller Wählschalter an der Gerätefront

ermöglicht die Auswahl des benutzten sTaster

(2-, 4- oder 6fach).

- Stromversorgung : durch Batterie versorgt.

- Ein Etikettenhalter dient zur Beschriftung der

angesteuerten Kreise (im Lieferumfang der

Abdeckblende enthalten).

Status-LED

3 für Funksendebetrieb und

“Batterieladung schwach” Anzeige.

Einstellungen

Die Position des Wählschalters ist vor Beginn des

Einlesens einzustellen.

Taster Tasterfront aktive Taster

2fach Taste 1

2 1 und 5 / 2 und 6

4fach Taste 1

2 und 3

4 1

2 und 5

6fach Taste 1

6 1

...

6 (alle)

- Konfiguration im E-mode (via TX100):

�

Wählschalter mit Schraubendreher je nach

gewählter Anzahl der Eingänge auf 2-, 4- oder

6fach einstellen,

�

Verwenden Sie dazu TX100 V.1.9 oder höher:

Ausführliche Beschreibung in der mit dem

Konfigurationsgerät mitgelieferten Bedienungs-

anleitung.

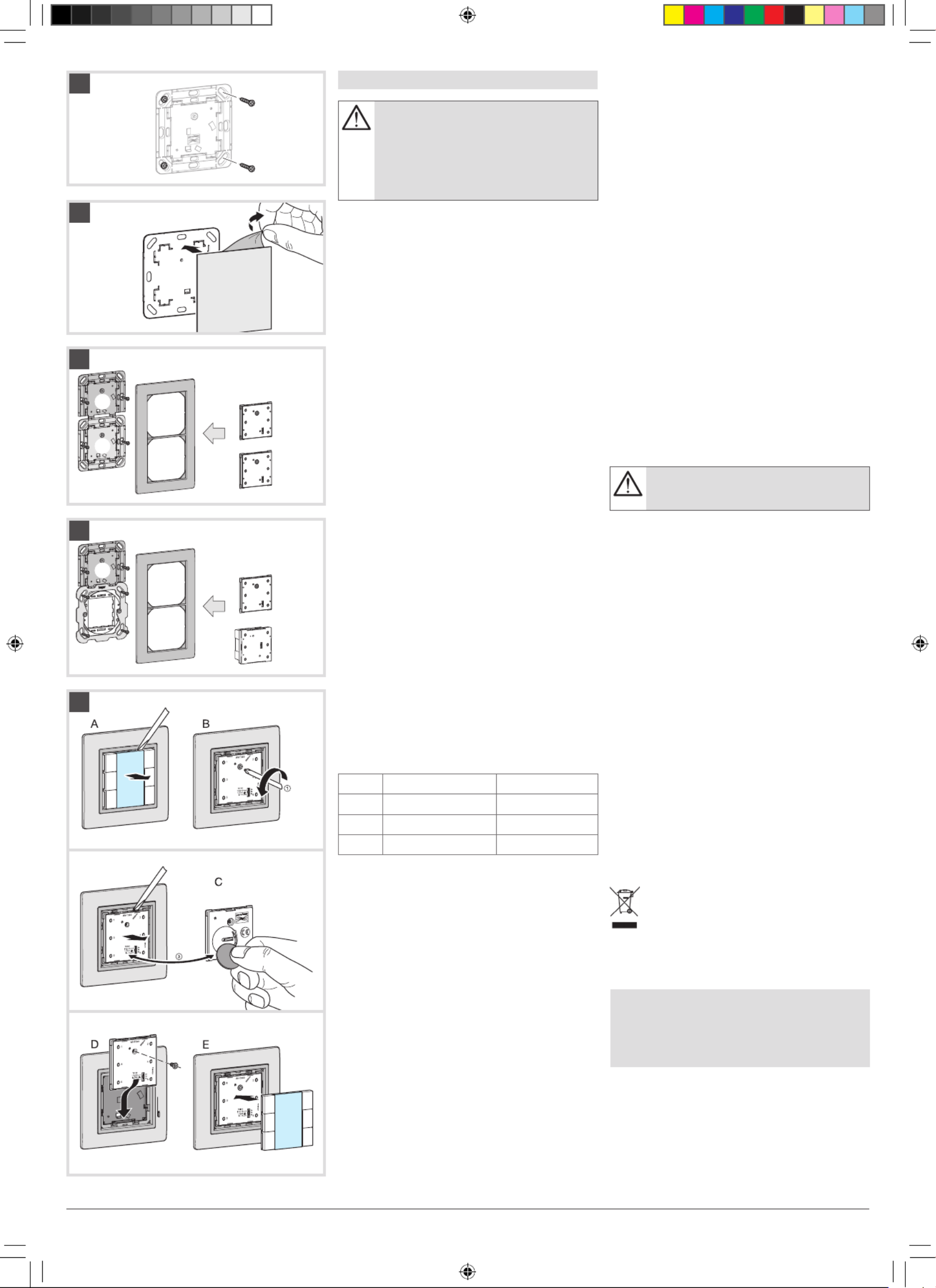

Montage

3 Montagearten nach Wahl:

- Clip-Befestigung am Befestigungsbugel * und4

Fixierung mittels Schrauben in einer Standard-

Unterputzdose (Bild 6).

- Montage in AP-Gehäuse (54 , mm WH21…00Q)

bzw. flaches Modell (39 .mm, WH21…00N)

- Die Grundplatte

mit

mitgeliefertem

Doppelklebeband auf eine ebene Fläche

kleben (Bild ) oder mit 4 Schrauben auf einer 8

Wand befestigen (Bild 7).

Die Montage auf einer Metallwand kann die

Produktleistungen verschlechtern.

Der Taster AP-Einsatz kann je nach Anwendung

horizontal oder vertikal

montiert werden.

Zur Demontage wird ein Schraubendreher in die

dafür vorgesehenen Aussparungen am Einsatz

eingeführt.

Montage in Mehrfach-Rahmen

2 Montagearten nach Wahl:

- Nur Funk-Geräte:

Eine der Befestigungsplatten entlang der

Sollbruchstelle (Bild 9) durchtrennen.

- Funk- und verdrahtete Geräte:

Befestigungsplatte des Funk-Gerätes entlang

der Sollbruchstelle (Bild 10) durchtrennen.

Funktionen der Status-LED

Die Status-LED

leuchtet kurz nach Betätigung

einer der Tasten:

- Kurzes Aufleuchten: der Befehl wurde gesendet.

- Blinkt 1 Sek.: das Gerät ist nicht konfiguriert.

- Blinkt schnell 2 Sek. oder kein Aufleuchten:

Batterieladezustand schwach, die Batterie muss

schnellstmöglich ausgewechselt werden.

Batterie auswechseln (Bild 11)

Leere Batterien nur durch identischen

oder gleichwertigen Typ ersetzen. Vor der

Entsorgung Kontaktflächen abkleben.

A Tasterfront mit einem Schraubendreher

demontieren.

B AP-Einsatz mit einem Schraubendreher lösen.

C Batterie entfernen und neue Batterie einlegen

(Polaritätssymbole beachten).

D AP-Einsatz festschrauben.

E Tasterfront wieder befestigen.

Technische Daten

Versorgungsspannung: 1x CR 2430 3,0 V

Lebensdauer der Batterie: 1 Jahr bei maximal 10

Aktivierungen pro Tag

Sendefrequenz: 868,3 MHz

Sendeleistung: 25 mW

Empfängerkategorie: 2

KNX Konﬁgurations-Modus: ETS via Medien-

koppler

Übertragungs-Modus: KNX RF1.R

Abmessungen L x B x H: 45 x 45 x 7 mm

Schutzart: IP 20

Betriebstemperatur: 0 °C —> + 45 °C

Lagertemperatur: -20 °C —> + 70 °C

Leere Batterien sofort entfernen und

umweltgerecht entsorgen. Batterien nicht

in den Hausmüll werfen. Auskunft über

umweltgerechte Entsorgung gibt die

kommunale Behörde. Gemäß gesetzlichter

Vorgaben ist der Endverbraucher zur Rückgabe

gebrauchter Batterien verpflichtet.

Vereinfachte EU-Konformitätserklärung:

Hiermit erklärt Hager Industrie AG, dass der Funk-

anlagentyp Funk-Taster 2-, 4-, 6fach KNX der Richtlinie

2014/53/EU entspricht. Der vollständige Text der

EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: hager.com.

WHT3....

6LE008065B_WHT390_L_A3_Q_DE-FR-IT-EN.indd 2

6LE008065B_WHT390_L_A3_Q_DE-FR-IT-EN.indd 26LE008065 C_WHT390_L_A3_Q_DE-FR-IT-EN.indd 2 04.10.2022 16:38:39

04.10.2022 16:38:39

04.10.2022 16:38:3904.10.2022 16:38:39
