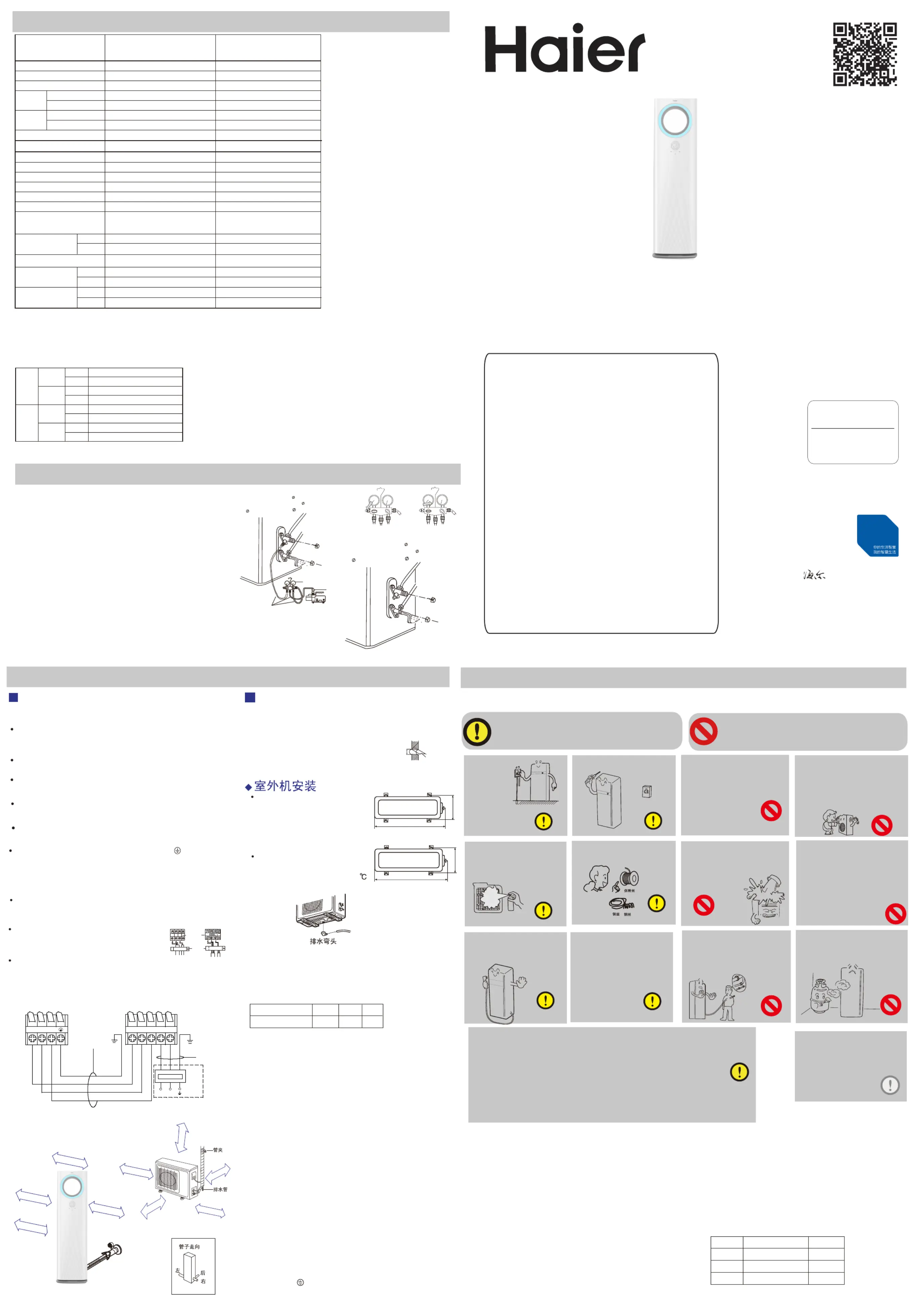

安装说明
室内机安装
管路布置
◆
请用户根据使用说明书来使用空调器试运转的检查项目，
在□内打上√号。
安装检查及试运转
□ 管子接头是否漏气？
□ 管子接头的隔热处理如何？
□ 室内外机电气连接线固定牢固吗？
□ 排水管布置正确吗？
□ 接地线连接牢固吗？
□ 电源电压符合电气规程吗？
□ 务必请安装人员进行一次试运转,并检查各项的运转情况。
□ 控制面板显示正常吗？
□ 有无噪音？
□ 制冷是否正常？
□ 室内温度调节器工作正常吗？
□ 电源部分：
L 应连接在火线上
N 应连接在零线上
应连接在地线上
◆
◆
根据选择的室内机安装位置和管路走向，确定打穿墙孔
的位置。
1.穿墙孔的定位
2.打穿墙孔
打一个穿墙孔，外侧稍微向下倾斜。
安装护圈，安装完毕，用石膏粉或油灰封住。
室内侧
穿墙孔
墙的厚度
室外侧
（穿墙孔侧视图）
安装说明
安装固定
排水弯头的安装
若使用弯头，请按图中所示安装。
在较冷的地方(气温持续低于0 )
不要使用排水弯头。
将室外机安装支架固定在墙面上，
然后把室外机紧固在安装支架上，
并保持水平。若安装在墙上或屋
顶上时，要把支架牢牢地固定住，
以防强风的侵袭。
安装前准备
电源为单相交流220V～，50Hz。电源从室内接入。要配备专
用电源线路，必须安装漏电保护开关。电压过高过低会影响空
调器的制冷制热效果以及寿命，也可能导致噪音过高。
本系列机型电源线配有专用的插头和插座。由获得电工资格的
人员，按照国家标准规定的布线规则进行布线。
电源地线和零线必须严格分开,
将零线与地线接在一起是错误的。
电力要求
◆
接线方法
连机线压线方法
接线完成后，必须用压线夹将连机线压紧，
压线夹应压在连机线的外护套线上。如右图：
◆
◆
室内外机接线图
端子的接线方法
松开接线螺丝，将连机线端子插到端子排和接线螺丝之间，然
后拧紧螺丝，将连机线轻轻向外拉，确认接线端子被压紧。
使用保养介绍
安装完毕，服务人员应认真向用户讲解使用保养常识，
并亲手示范。
◆
连机线型号：YZW
端子排
压线夹
正确压线 错误压线
电源部分：L应接在火线上，N应接在零线上， 应接在地线上。
电源线连接方法为Y连接。如果电源软线损坏,为避免危险,必
须由制造商、它的服务机构或类似的具有资格的人员来更换。
室外机安装尺寸（mm）
室内外机安装图
◆
技术数据
中间制冷量(W)
型 号
电 源
制 冷 量(W)
制 冷
制 热
制 冷
制 热
制 热 量(W)
功率(W)
电流(A)
中间制冷输入功率(W)
中间制热量(W)
中间制热输入功率(W)
低温制热量(W)
低温制热输入功率(W)
1PH,220V~,50Hz
5100(1000-6600)
7300(1000-8300)
1430(260-2600)
2300(280-2808)
6.6
10.7
2100
10.0
2500
610
3550
880
6014
2400
1000/1250
超强43/高41/中36/低32
54
41
47
噪声(dB(A))
质量(kg)
室内机循环风量(m
3
/h)
室内机
室外机
室内机
室外机
外形尺寸（mm）
宽X高X深
室内机
室外机
515X1810X355
960X695X405
空调器运行操作范围
制 冷
除 湿
室 内 侧
室 外 侧
室 内 侧
室 外 侧
最 高
最 低
最 高
最 低
最 高
最 低
最 高
最 低
干球： 32℃
干球： 18℃
干球： 43℃
干球： 18℃
干球： 27℃
干球： 15℃
干球： 24℃
干球： -15℃
湿球： 23℃
湿球： 14℃
湿球： 26℃
湿球： 18℃
制 热
注：在以上条件下使用，临近制冷最高温度时，制冷效果会有所下降
(可采用遮阳措施避免阳光直射)；临近制热最低温度时，制热效果会
有所下降。
注 :本公司注重科技更新，参数更改后，恕不另行通知。
以上数据是在国家规定的标准工况即: 制冷工况为室内干球27℃、湿球19℃，室外干球35℃、湿球24℃；制热工况为室
内干球20℃、湿球15℃，室外干球7℃、湿球6℃；电压220V的条件下测得.随着室内外气温的变化,以上参数会有所变化。
安装说明
◆
用真空泵抽真空的步骤
1) 取下截止阀螺帽，按图示把软管与三通截止阀检修阀与
仪表分流器及真空泵连接。
2) 把仪表分流器低压侧旋钮全打开，打开真空泵电源。
3) 抽真空约15分钟，检查低压侧压力表示值，应达到-0.1
MPa(-76cmHg)以下。然后关闭仪表分流器低压侧旋钮，
关闭真空泵。保持1-2分钟后，确认压力表指针没有回
偏，如果回偏，检查并重新拧紧接头，重新按步骤3操作。
4) 抽空完成后，逆时针全部打开二通、三通截止阀。
5) 快速取下检修截止阀上的软管，拧紧截止阀阀帽（20-25N.m）。
6) 全部阀帽拧紧以检查阀帽周围有无泄漏。
打开 关闭
布管时，排水管要放在下面。排水管要做成斜坡形，途中
应避免上凸和下凹情况发生。如果环境湿度过大，排水软
管(特别是室内)必要时要用隔热材料进行缠绕保温处理。
管 长（m） 10 15 20
制冷剂加入量(g) 不加 200 300
注意：1)连机时，用真空泵将管路抽真空。
2)如果使用中出现漏气，必须将制冷剂全部排出。
先抽真空,然后根据铭牌规定值进行充注。
3)请勿注入R410A以外的其它制冷剂，否则会导致
系统压力异常,并造成人员伤害。
参数：1根为4x2.5mm
2
或以上。
电源线型号：50机型为RVV,72机型为YZW。
参数：50机型为2.5mm
2
或以上，72机型4.0mm
2
或以上。
注：其它机型外机安装请参考上图。
后
左
右
前
大于10cm 大于10cm
前方无障碍
大于10cm
大于10cm
>15cm
200cm以上
60cm以上
30cm以上
PTC电热功率(W)
电热电流(A)
10
排水软管
连接管大于5m时需按下表注入制冷剂：
机器外观以实物为准
加长电源线、
连机线
电源线、连机线当长度不够时，不允许搭接，必须更换整条符
合说明书中所列规格电源线和连机线，请用户监督配合
；
空调器不要安装在可燃性气体易
泄漏的地方，以免气体泄漏引起
火灾或爆炸。不要在易燃易爆和
腐蚀性气体环境中使用。
切勿向内外机淋水或用水冲洗
空调器；不要让油漆、杀虫剂、
啫喱水等可燃性物质靠近或喷
涂在机器表面。否则易造成龟
裂、触电、火灾。
要使内外机的进风口和出风口
保持通畅。室内机下方不要摆
放电视机、电脑、书籍等怕湿
怕潮物品，避免冷凝水滴下造
成损坏；距空调1米以内不要安
装日光灯，避免遥控信号干扰。
临街安装外机不得低于2.5米。
不要触碰内外机出风口及内部叶
片，不要把手或任何物件插入出
风口中，以免受伤或损坏空调器。
绝不允许将电源线中途连接
或使用接长的电线。不要破
坏、加工电源线。否则易造
成触电、火灾等事故。
必须可靠接地！接地线应接在
建筑物的专用接地装置上。切
勿把接地线接在煤气管、自来
水管等不可靠的地方。接地不
可靠会导致触电、火灾。
电源插座必须
配有地线，以
保证空调器通
过电源插座有
效接地。不接
地或接地不完全，
有可能会发生触电
或者着火危险。
电源安装后应通电进行漏电
检测。
定期清洁空气滤尘网,若滤
尘网被堵塞，制冷和制热效
果不佳，耗电量增大，引起
故障，制冷运转时会滴水。
使用规定容量的保险丝,绝对
不要用钢丝或铜丝代替保险丝
安全注意事项(使用前请先阅读)
凡带有该“警示”标志的内容，有关产品安全和使用
者的人身安全，必须严格按警示的内容操作
。
凡带有该“禁止”标志的内容，是必须绝对禁止的行
为，否则可能会造成机器的损坏或危及使用者的人身
安全。
尊敬的海尔用户：您好！感谢您使用海尔空调。为了您能更好的阅读本说
明书和使用空调，以下是我们对说明书中出现标志符号的解释说明:
用电安全提示
空调器属于类电器,请您使用时注意用电安全!|
1.必须使用有可靠接地的电源,电源的地线要埋入大地,不能和自来水管等公用设
施连接;分清电源的地线和零线,不能将这两种导线连接在一起。
2.必须使用单独专用合格插座。
3.由于柜式空调电流较大，用户空调线路必须为专用线路，电路容量必须足够，线
径要等于或大于说明书中对电源线的要求，当负载能力不够时，用户应该更改家
中线路。
为了您和家人的安全,如果您家中用电有不符合上述要求的地方,请您尽快改进。
机器有异味时应停止使用并
断电，联系售后人员检查，
避免发生故障或火灾。不要
触摸室外机，避免触电或划伤。
长时间不使用时，请断掉空
调器电源,否则有可能会发生
触电或者着火危险。
尊敬的用户：
感谢您使用海尔空调，我公司将按照《中华人民共和国消
费者权益保护法》的有关规定及我公司对用户的真诚承诺，凭
此保修证及发票，为您提供下列服务：
海尔家用空调保修证使用说明
1. 海尔牌家用空调整机包修6年。
2. 本机在规定包修期内，凡属于制造问题发生的故障，均可免费维修。
3. 包修期内，安装维护人员因维修发生的费用均由我公司支付。
包修期外费用由用户支付。
4. 下列情况，不属于免费服务范围，但可实行收费服务：
[A] 消费者因使用、维护或保管不当人为造成产品损坏的；
[B] 非指定服务部拆动造成损坏的；
[C] 未经我公司许可，自行修理造成的损坏；
[D] 无三包凭证及有效发票的；
[E] 三包凭证、发票产品型号与维修产品型号不符或有涂改的；
[F] 因不可抗拒因素造成损坏的。
修理内容及确认
用户须知
对于超过包修期的产品，指定服务人员上门提供有偿服
务，有偿费用(超包收费)包括修理人工费、零部件费和超距
离交通费。用户所有的费用以服务人员出示的统一收费标准
收费，并由服务人员开具发票，否则可拒绝交费。带型号、
编号的条形码两联单请注意保存，服务人员每次上门服务后
要取用一联作为服务凭证，以保证建立准确的服务档案，取
用条形码并不会影响产品的保修。
*使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。
日期
修理内容
确认
不要站/坐在室外机上或将花盆、
花瓶等物件放置在外机上。否
则容易造成意外损失与伤害。
待机功率（W）
·使用前请仔细阅读本说明书
·本公司保留说明书解释权
·产品外观请以实物为准
·阅后请与发票一并妥善保存
·如遇产品技术或软件升级，恕不另行通知
·本产品只适合在中国大陆销售和使用
使用安装说明书
家用直流变频空调
型号：
SKFR-72LW/11WDA22A(茉莉白)
SKFR-50LW/11WDA22A(茉莉白)
合格证
C er ti c a t e of Qu a l i ty
检验员：
产品经检验合格准予出厂
版次： 年 第 版2014 1
专用号：0010579815
厂家代码：VC 532007
地址：青岛市崂山区海尔工业园内
在线报修地址：
http://service.haier.com
售后服务热线：4006 999 999
网址：www.haier.com
青岛 空调器有限总公司
尊敬的海尔用户：感谢您选择、使用海尔产品。
我们承诺：
您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的
成套增值服务：
“1”：送货安装服务一次就好
“5”：五项组合服务：
【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用
户正确使用，降低能耗，延长产品寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。
【D】健康测水质，对用户家进行“一闻，二看，三测，四检”
水质检测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服
务。如用户有新的购买需求，向用户提供上门设计、送货、
安装、维保一条龙服务。
体现海尔真诚、贴心的服务，海尔友情提醒您：
海尔产品安装服务，因用户的安装环境、个性需求不同，安
装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费
请参照服务工程师出示的《服务收费指导价格标准手册》,也可登
陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按
标准收费或服务规范执行不到位，请拨打海尔全国客服电话
4006 999 999 或登录海尔自助服务专区投诉。
经核实无误，本次服务“免单”。
海尔，期待您的参与！
如果您的产品有服务需求，欢迎体验海尔自助服务专区
http://service.haier.com，在线安装、报修。
扫描二维码 智享科技魅力
SKFR-50LW/11WDA22A(茉莉白)
1PH,220V~,50Hz
7250(900-8200)
9300(900-11000)
2380(330-3300)
3200(360-3699)
11.0
14.8
2500
12.0
3550
910
4550
1130
7971
3162
1200/1500
超强47/高43/中39/低34
56
42
58
515X1810X355
990X760X440
10
SKFR-72LW/11WDA22A(茉莉白)
1PH,220v-
50Hz
电源
专用开关
LN
LN
321
321
连
机
线
电源线
(虚线部分为用户自备)
室内端子排室外端子排
本说明书适用于空气射流式房间空调器
该系列空调执行企业标准：Q/0210HKT 005-2013
（标准/射流）
404
990
72机型
364
960
室外机安装尺寸（mm）
50机型
15.88mm (5/8")
喇叭口螺母
三通阀
二通阀
汽 管
液 管
6.35mm (1/4")
12.7mm (1/2")
或　12mm
90
15.88mm (5/8")
喇叭口螺母
三通阀
二通阀
汽 管
液 管
6.35mm (1/4")
12.7mm (1/2")
或　12mm
90
软管
真空泵
逆流防
止接头
仪表分流器
