HAZET-WERK

ProduktinformationenProduktinformationenProduktinformationen

Anwendugen:

VW 1.2TFSi Benzinmotoren in:

AUDI

A1 A3

SEAT

Altea/XL Ibiza Leon

SKODA

Fabia II Octavia II Roomster

Yeti

VOLKSWAGEN

Caddy Golf Golf Plus

Jetta Polo Touran

Motoren: CBZA, CBZB, CBZC

WICHTIG: Schlagen Sie immer im Wartungsbuch des

Fahrzeugherstellers oder im entsprechenden Spezialhandbuch

die aktuellen Verfahren und Daten nach. Die Produktinformationen

enthalten Beschreibungen von Anwendungen und

Verwendungsmöglichkeiten der Werkzeuge sowie generelle

Anleitungen, die nur zur Orientierung angegeben werden.

1/4

2588-1/4

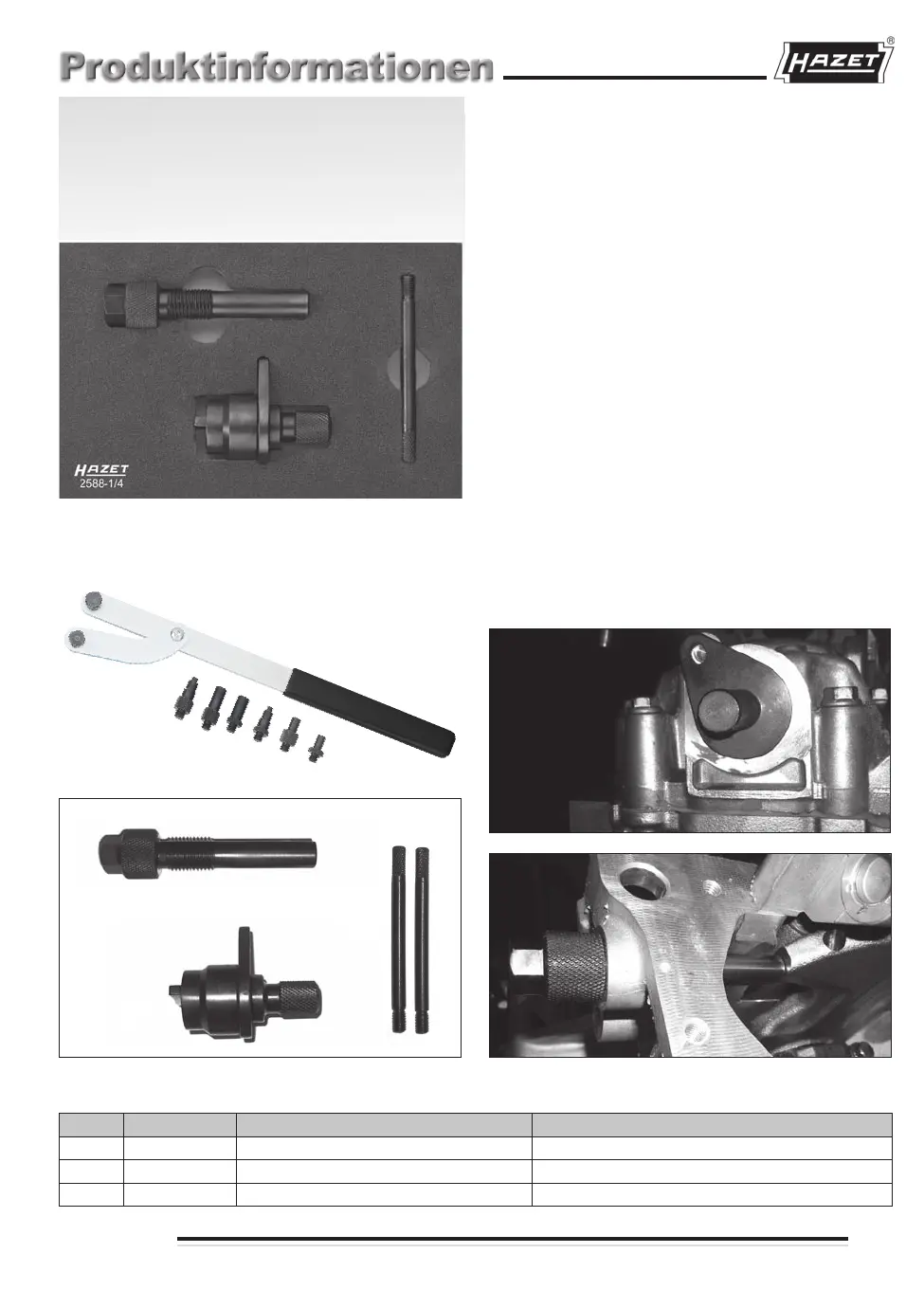

HAZET 2588-1/4

Werkzeugsatz zur Einstellung &

Justierung von Benzinmotoren

2588-1/4

Zusätzlich benötigte Werkzeuge:

HAZET 2540-2 Nockenwellen-Fixierwerkzeug

Lieferumfang

Artikel Bestellnummer VAG Reference Bezeichnung

1 HAZET 2588-20 T10414 Nockenwellen-Arretierwerkzeug

2 HAZET 2588-21 T10340 Kurbelwellenﬁxierdorn

3 HAZET 2588-22 - Steuergehäusedeckel-Führungsdorne

2540-2

HAZET-WERK

4480

2/4

Diese VW 1.2TFSI Motoren wurden 2010 eingeführt und sind in

Fahrzeugen aller vier Marken vorhanden.

Diese Vierzylindermotoren verfügen über eine einzelne Nockenwelle

und zwei Ventile pro Zylinder. Eine Steuerkette überträgt den Antrieb

zwischen der Kurbelwelle und der Nockenwelle. Diese Motoren

sind turbo-aufgeladen und verwenden einen Kraftstoff-Hochdruck-

Direkteinspritzer.

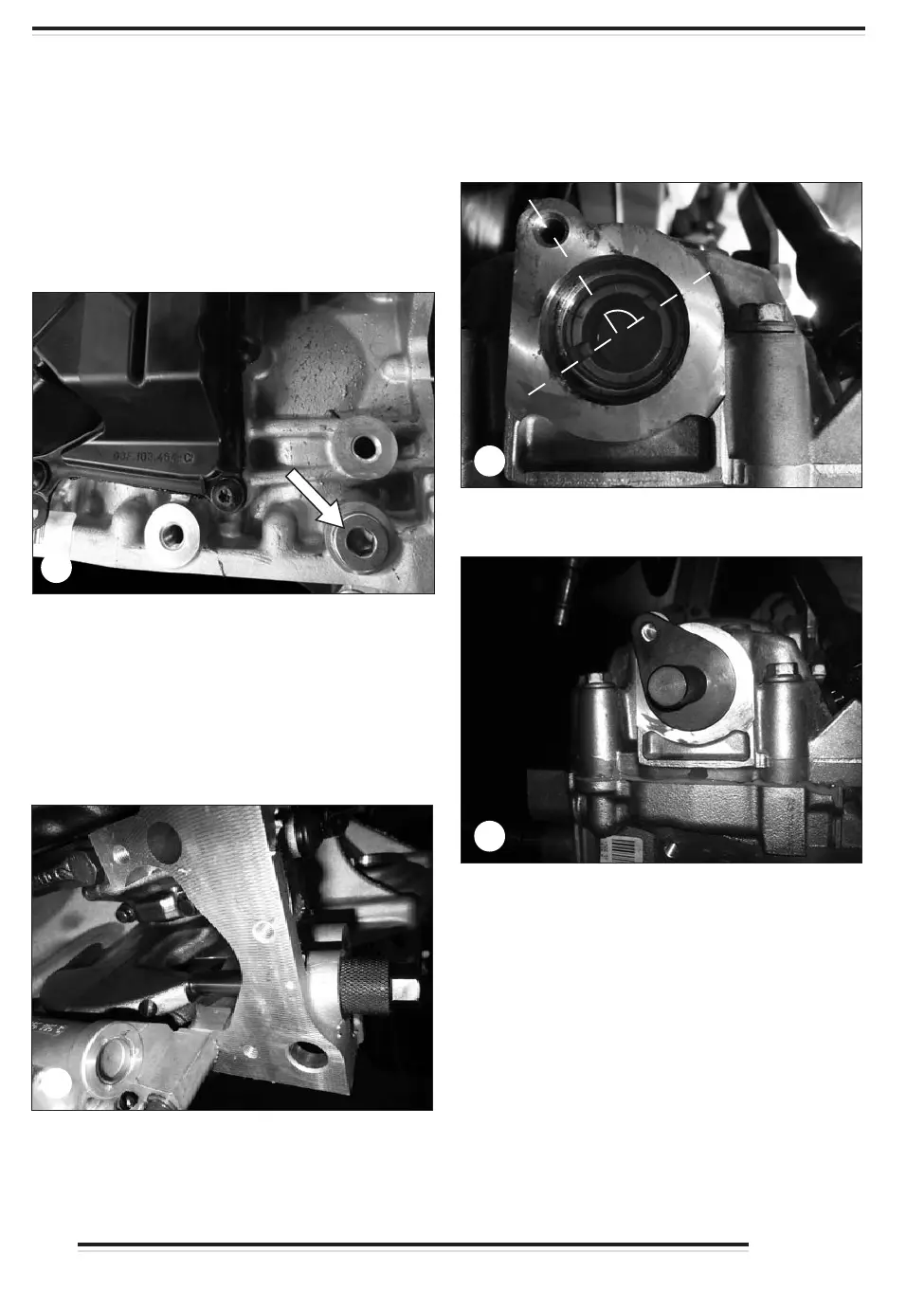

Steuerzeitenkontrolle

Das Gewindeloch für den Kurbelwellenﬁxierdorn beﬁndet sich am

hinteren Teil des Zylinderblocks in der Nähe des Steuerkettendeckels.

Entfernen Sie den Blindstopfen vom Motor.

Setzen Sie den HAZET 2588-21 Kurbelwellenﬁxierdorn ein und ziehen

Sie ihn mit 30 Nm an.

HINWEIS: Wenn der HAZET 2588-21 Dorn nicht vollständig

eingeschraubt werden kann, dann entfernen Sie den Dorn und drehen

Sie die Kurbelwellenscheibe 90 Grad in Motordrehrichtung. Bringen

Sie dann den HAZET 2588-21 Kurbelwellenﬁxierdorn erneut an.

Drehen Sie die Kurbelwellenscheibe vorsichtig in Motordrehrichtung,

bis die Wange der Kurbelwelle mit dem HAZET 2588-21

Kurbelwellenﬁxierdorn in Berührung kommt.

TFür bessere Übersichtlichkeit ist der Motor mit abmontierter Ölwanne

dargestellt.

Einleitung

Das Nockenwellen-Arretierwerkzeug wird an der Getriebeseite im

Zylinderkopf angesetzt.

Entfernen Sie die nötigen Motorteile, um Zugang zu haben.

Untersuchen Sie die Nockenwellenstellung im Vergleich zum

Zylinderkopf. Die Stellung sollte wie in Abbildung 3 aussehen.

Setzen Sie das HAZET 2588-20 Nockenwellen-Arretierwerkzeug ein

und sichern Sie es in seiner Stellung mit einer geeigneten Schraube.

Wenn das HAZET 2588-20 Nockenwellen-Arretierwerkzeug nicht

korrekt eingesetzt werden kann, muss die Motoreinstellung angepasst

werden.

Wenn die Ventilsteuerung korrekt eingestellt ist, enthält der Abschnitt

„Wiederaufsetzen des Steuergehäusedeckels“ auf Seite 4 wichtige

Informationen für das richtige Montageverfahren

2588-1/4
