HAZET -WERK Hermann Zerver GmbH & Co. KG • ; Güldenwerther Bahnhofstrasse 25-29

D-42857 Remscheid • Germany

223 091

➀

➁

➄

➃

➅

➂

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren

Nichtbeachtung Beschädigungen,

Fehlfunktionen und/oder den Ausfall des Ge

rätes zur Folge haben.

3. HINWEIS:

Die Aufgabe des Kühlsystems ist es, die

Wärme des Motors aufzunehmen und

abzuführen. Beﬁnden sich Luftblasen im Kühlsystem,

so wird an diesen Stellen keine Wärme durch das

Kühlmittel aufgenommen. Dieser Effekt tritt an aktuel-

leren Motoren häuﬁger auf, da die Luft durch die stark

verzweigten Kühlsysteme und deren Wölbungen nicht

mehr ungehindert nach oben steigen und entweichen

kann.

Luft ist ein wesentlich schlechterer Wärmeleiter als

Kühlmittel, weshalb schlecht mit Kühlwasser versorg

te Stellen im Motorblock permanent überhitzen und

dies zu Beschädigungen am Zylinderkopf, Haarrissen

und frühzeitiger Materialermüdung führen kann.

1. Zu Ihrer Sicherheit

Vor Inbetriebnahme ist der Anwendungshinweis

zu lesen.

Zum bestimmungsgemäßen Gebrauch des Werk

zeuges gehört die vollständige Beachtung aller

Sicherheitshinweise und Informationen. Für Verlet

zungen und Schäden, die aus unsachgemäßer und

zweckentfremdeter Anwendung bzw. Zuwiderhand

lung gegen die Sicherheitsvorschriften resultieren,

übernimmt HAZET keine Haftung oder Gewährlei

stung. Hierfür haftet allein der Betreiber.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste

Aufmerksamkeit!

ANLEITUNG / HINWEISE LESEN!

Der Betreiber ist verpﬂichtet den Anwen-

dungshinweis und die Sicherheitsvorschriften

zu beachten und alle Anwender des Werk

zeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die

Ihnen die Hand habung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Be-

schreibungen, gefährliche Bedingungen,

Sicherheitsgefahren bzw. Sicherheitshinweise.

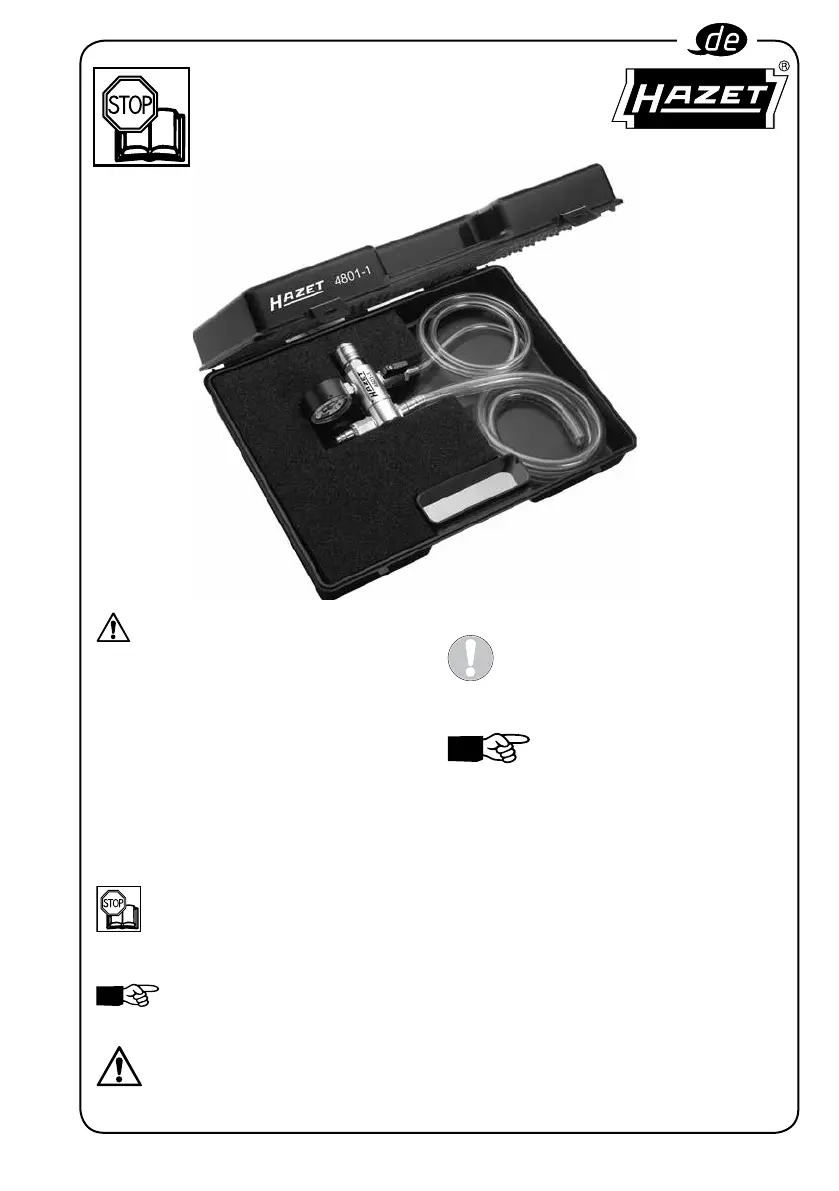

Anwendungshinweis

Kühler-Vakuum-

Befüllgerät

4801-1

} 10 04 61 • D-42804 Remscheid • [ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375

Zu Ihrer Sicherheit

Bei allen Arbeiten am Kühlsystem (Befüllung/

Füllmenge usw.) sind die Angaben der

Fahrzeughersteller zu beachten!

4. Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung

geltender Arbeits- und Umweltschutzvorschriften

zerlegen.

• Bestandteile der Wiederverwertung zu führen.

5. Bestimmungsgemäße Verwendung

Das Kühler-Vakuum-Befüllgerät 4801-1 ist aus-

schließlich zur Befüllung von Kühl systemen aus-

gelegt!

6. Geräteelemente

➀

Vakuum-Manometer

➁

Kugelhahn

➂

Ansaugschlauch

➃

Druckluftanschluss

➄

Abluftschlauch

➅

Adapteranschluss

7. Aufbewahrung / Lagerung

Das Gerät ist unter folgenden Be ding ungen zu

lagern und aufzubewahren:

• Nicht im Freien aufbewahren.

• Trocken und staubfrei lagern.

• Keinen Flüssigkeiten und aggressiven Sub stanzen

aussetzen.

• Lagertemperatur -10 bis +45°C.

• Relative Luftfeuchtigkeit max. 65%.

8. Pﬂege und Instandhaltung

• Stöße, Schläge, Herunterfallen und Flüssigkeits-

kontakt können die Funktion beeinträchtigen und

das Gerät beschädigen.

• Der Betreiber hat regelmäßig auf den einwandfreien

Zustand aller Bauteile zu achten.

Anwendung

Mit dem 4801-1 wird ein Vakuum im Kühl system

erzeugt. Erforderlicher Arbeitsdruck sind 6 bis 10

bar. Das Vakuum im Kühlsystem führt zur vorüberge

henden Verformung der zuge hörigen Schläuche. Bei

einem Vakuum von -0,8 bis -0,9 bar (grüner Bereich

in der Anzeige des Vakuum-Manometers) ist das

Endvakuum erreicht. Bleibt das Vakuum stabil, ist das

Kühlsystem dicht und die Reparatur war erfolgreich

(Dichtigkeitsprüfung). Reduziert sich das Vakuum

< 0,8 bar, so weist dies auf eine Undichtigkeit hin, d.h.

das Kühlsystem sollte nicht befüllt werden. Wurde

die Dichtigkeitsprüfung erfolgreich durchgeführt,

kann das Kühlsystem blasenfrei und schnell durch

ansaugen von Kühlmittel befüllt werden.

Achtung! –Verbrennungsgefahr!

Bei heißen Motoren steht das Kühl system

unter Druck, darum kann beim Entfernen

des Deckels Dampf oder heißes Wasser

austreten.

1. Den Verschluss des Kühlsystems abnehmen

und einen passenden Einzel- bzw. Univer

sal-Adapter aus dem HAZET Kühl system-

Programm montieren, oder einen geeigneten

Gummi-Konus aus dem HAZET-Set 4801-2/3

aufsetzen.

2. 4801-1 an den Adapter oder Gummi-Konus

ankuppeln (

➅

3. Kugelhahn (

➁

) schließen.

4. Ansaugschlauch (

➂

) in bereitgestellten Be-

hälter mit vorgemischtem Kühlmittel stecken.

Sicherstellen, dass während der Befüllung

keine Luft angesaugt werden kann.

5. Abluftschlauch (

➄

) zur Seite legen.

6. 4801-1 mit Werkstattdruckluft verbinden (

➃

7. Kugelhahn kurz öffnen und Kühlmittel bis

zum 4801-1 ansaugen. Kugelhahn wieder

schließen.

8. Während der Vakuumierung den Zeiger des

Vakuum-Manometers (

➀

) beobachten und

warten, bis Endvakuum (grüner Bereich, s.o.)

erreicht ist.

8.1. Sollte kein Vakuum erzeugt werden, so ist das

Kühlsystem auf Leckage zu überprüfen.

8.2. Sollte nur ungenügend Vakuum erzeugt wer

den, so ist zuerst der anliegende Eingangs-

druck zu prüfen.

9. Druckluft abkuppeln und Dichtigkeitsprüfung

durchführen (kein Vakuum-Abfall vorhanden).

10. Nach positiver Dichtigkeitsprüfung Kugelhahn

ganz öffnen. 4801-1 befüllt selbstständig.

11. Sobald kein Kühlmittel mehr ﬂießt, ist der Be

füllvorgang beendet und der Kugelhahn kann

geschlossen werden.

12. 4801-1 abkuppeln und Ansaugschlauch durch

kurzes Öffnen des Kugelhahns entleeren.

13. Adapter bzw. Gummi-Konus abbauen und

Kühlsystem mit Originalverschluss schließen.
