Side 1/12

HAZET-WERK Hermann Zerver GmbH & Co. KG • ; Güldenwerther Bahnhofstrasse 25-29

42857 Remscheid • } 10 04 61 • 42804 Remscheid • GERMANY • [ +49 (0) 21 91 / 7 92-0

\ +49 (0) 21 91 / 7 92-375 (Deutschland) -400 (International) • ^ hazet.de • ] info@hazet.de

Bedienungsanleitung

Niet-Pistole

9037 N-2

4. Lieferumfang

• Pneumatische Niet-Pistole HAZET 9037 N-2

• 5 Mundstücke

• Flexibler Anschlussnippel

• Auffangbehälter

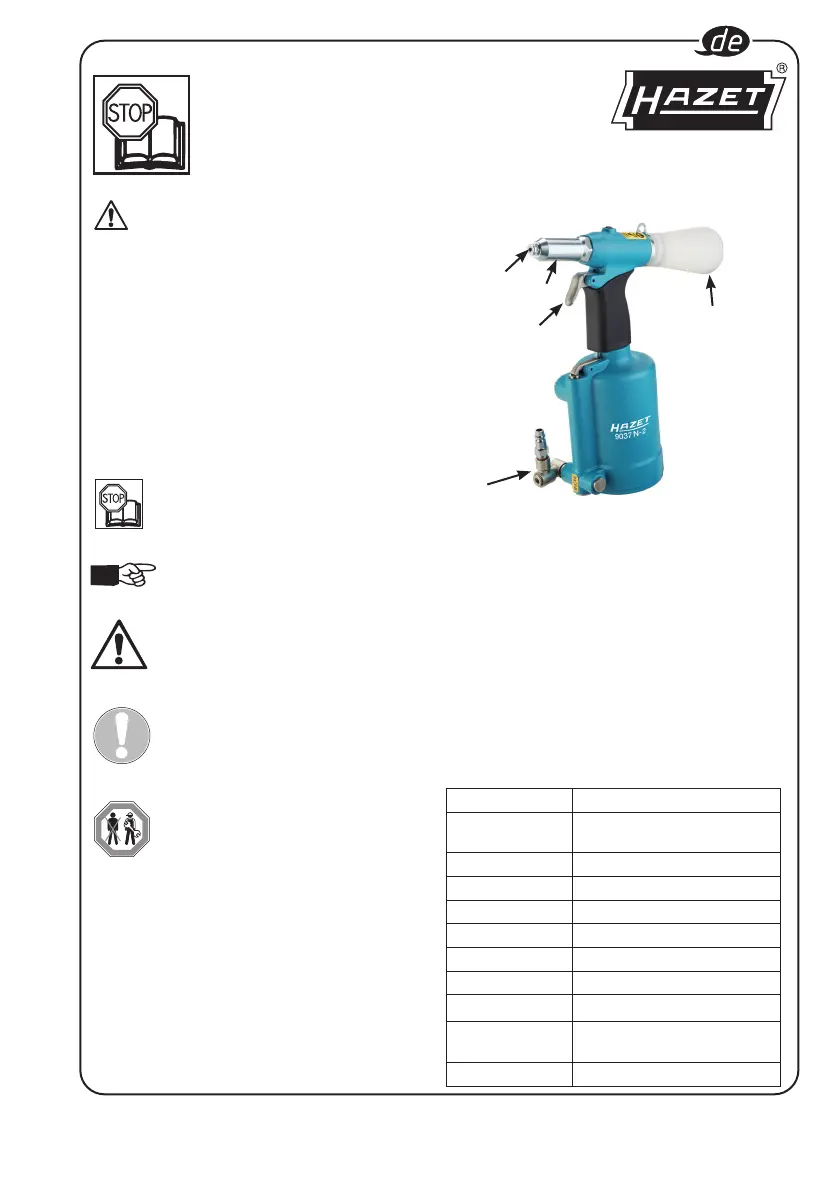

5. Geräteelemente

1. Stahlhülse

2. Auffangbehälter

3. Betätigungshebel

4. Flexibler Anschlußnippel

5. Mundstück

6. Technische Daten

Nietkapazität: 3.0 / 3.2, 4.0, 4.8 / 5.0, 6.0, 6.4

Luftverbrauch pro

Hub:

2,64 l/Hub

Betriebsdruck: 6,3 bar

Luftanschluss: 12,91 mm / ¼“

Zugkraft: 14700 N

Hublänge: 15,8 mm

Gewicht: 2,11 kg

Länge: 296,6 mm

Schalldruckpegel: 84,9 dB(A)

Schall-Leistungs-

pegel:

95,9 dB(A)

Vibration: 1,65 m/s

1. Zu Ihrer Sicherheit

Vor Inbetriebnahme sind dieser Anwendungs-

hinweis sowie die beiliegenden Sicherheitsvor-

schriften für Pneumatik-Werkzeuge zu lesen und zu

beachten. Zum bestimmungsgemäßen Gebrauch

des Werkzeuges gehört die vollständige Beachtung

aller Sicherheitshinweise und Informationen. Für

Verletzungen und Schäden, die aus unsachgemäßer

und zweckentfremdeter Anwendung bzw. Zuwider-

handlung gegen die Sicherheitsvorschriften

resultieren, übernimmt HAZET keine Haftung oder

Gewährleistung. Hierfür haftet allein der Betreiber.

2. Symbolerklärung

Achtung: Schenken Sie diesen Symbolen

höchste Aufmerksamkeit!

ANLEITUNG / HINWEISE LESEN!

Der Betreiber ist verpﬂichtet den Anwen-

dungshinweis und die Sicherheitsvorschrif-

ten zu beachten und alle Anwender des

Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die

Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige

Beschreibungen, gefährliche Bedingungen,

Sicherheitsgefahren bzw. Sicherheitshin-

weise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise,

deren Nichtbeachtung Beschädigungen,

Fehlfunktionen und/oder den Ausfall des

Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch

Fachleute geeignet, Handhabung durch

Laien kann zu Verletzungen oder Zerstö-

rung des Werkzeugs oder des Werkstücks

führen.

3. Bestimmungsgemäße Verwendung

• Die Niet-Pistole 9037N-2 darf nur zum Setzen von

Blindnieten verwendet werden. Um Elemente aus

Stahl, Aluminium oder Edelstahl mit Nieten mit

einem Ø von 3.0 / 3.2, 4.0, 4.8 / 5.0, 6.0, 6.4 mm

zu Verbinden.

9037 N-2 AH II

➃

➂

➀

➁

➄

^ hazet.de

•

] info@hazet.de

• Prüfen Sie das Gerät regelmäßig auf

Beschädigungen.

• Ersetzen Sie alle abgenutzten oder defekten

Teile, Dichtungen und Lager.

• Ziehen Sie bei Bedarf alle Schrauben am Gerät

nach.

• Der Greifmechanismus für die Blindnieten muss

regelmäßig gewartet werden um einen problem

losen Betrieb zu garantieren.

- Die Futterbacken müssen regelmäßig gereinigt

und geölt werden.

- Trennen Sie die Nietpistole von der Druckluft

und schrauben Sie die Stahlhülse mit dem

eingeschraubten Mundstück ab.

- Sie sehen nun den kompletten Greifmechanismus.

- Schrauben Sie den vorderen Teil der die Futterba

cken enthält ab. Vorsicht, im Inneren beﬁnden sich

lose Teile.

- Merken Sie sich den Aufbau um alles wieder

zusam menschrauben zu können.

- Prüfen Sie alle Teile auf Verschleiß und Beschädi

gung und reinigen Sie alles mit einem Fussel freien

Tuch.

- Ersetzen Sie abgenutzte Teile.

- Abschließend alle Teile ölen.

- Bauen Sie den Greifmechanismus wieder zusam

men. Achten Sie dabei darauf, dass die vorgege-

bene Länge des Greifmechanismus von 60 mm

eingehalten wird.Der Zylinder muss regelmäßig

gereinigt und gefettet werden. Hierzu schrauben

Sie den Unterboden vom Gehäuse ab und ziehen

Sie mit einer Zange den Kolben heraus. Dort, wo

die Kolbenstange in der Nietpistole saß, beﬁndet

sich ein kleiner ölgefüllter Behälter für die Hydrau-

lik. Füllen Sie bei Bedarf etwas Druckluft-Öl nach,

wenn Sie das Gefühl haben, dass die Zugkraft des

Greifmechanismus nicht mehr ausreichend ist.

Reinigen Sie den Zylinder, den Kolben und die

7. Vor Inbetriebnahme

• Prüfen Sie vor Arbeitsbeginn, ob alle Schraubver

bindungen fest angezogen, alle beweglichen Teile

leichtgängig und ausreichend geölt sind und keine

Defekte feststellbar sind.

• Füllen Sie Öl nach, wie unter Abs. 8 beschrieben.

• Benutzen Sie niemals ein defektes Gerät.

• Der Auffangbehälter für die Restdorne muss beim

Betrieb stets montiert sein und rechtzeitig bei ca.

⁄3

Füllung geleert werden.

8. Anwendung

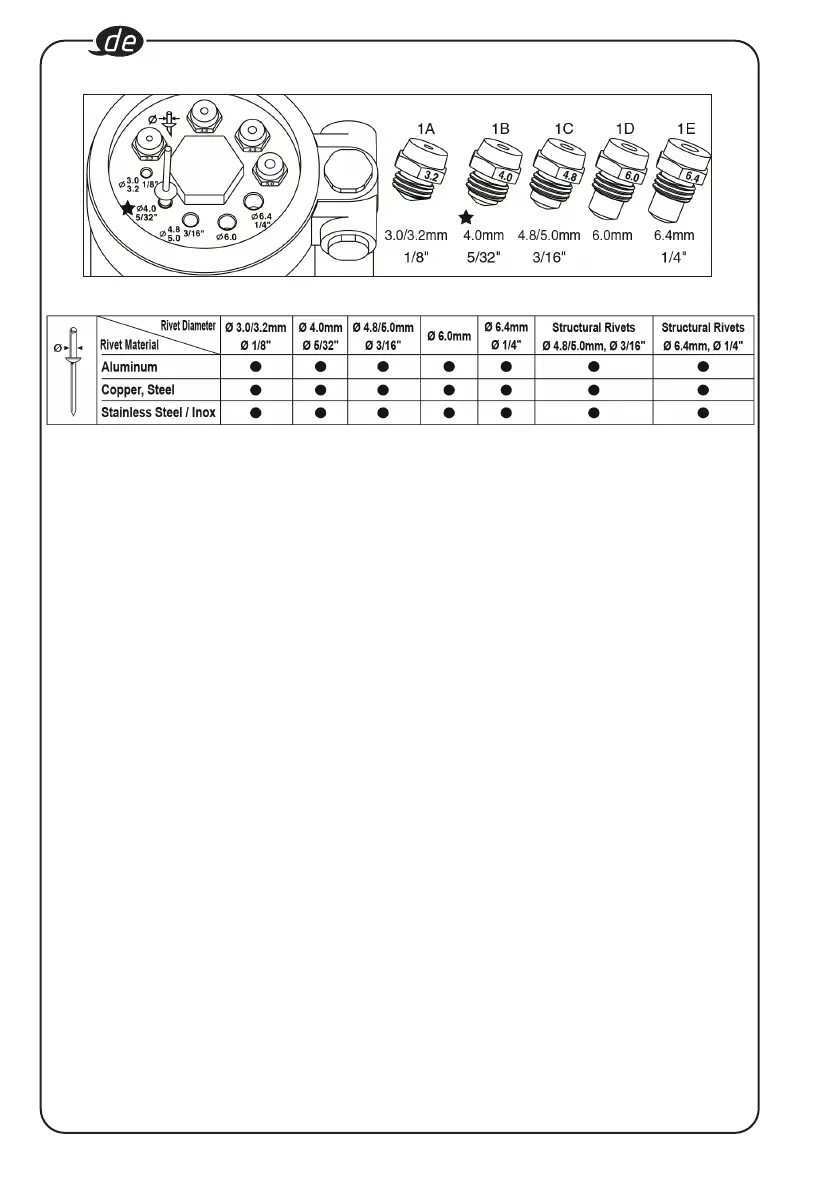

• Wählen Sie das zur Blindniete passende Mundstück

und schrauben es vorne auf die Stahlhülse. Hierzu

verwenden Sie die Lehre am Boden der Nietpistole.

Mit dieser Lehre können Sie einfach und schnell

das passende Mundstück entsprechend der Niete

auswählen.

• Geben Sie nun 2-6 Tropfen Druckluft-Öl in den Luft

anschluss oder verwenden Sie den HAZET Öler Nr.

9070-1.

• Koppeln Sie das Gerät an den Luftanschluss an,

max. Arbeitsdruck 6.3 bar.

• Die Niet-Pistole ist betriebsbereit - betätigen Sie

den Auslöse-Hebel nicht versehentlich.

• Setzen Sie eine passende Blindniete in das Mund

stück ein und führen Sie die Niete mit der Nietpisto-

le bis zum Anschlag in die Fügegut-Bohrung ein.

• Betätigen Sie den Abzug, bis der Nietdorn abreißt.

• Lassen Sie den Abzug los und kippen Sie das Gerät

nach hinten, damit der Restdorn in den Auffangbe

hälter fällt.

• Gerät nach Gebrauch immer vom Luftabschluss

abkoppeln

9. Wartung, Pﬂege und Instandhaltung

Produkt Specifikationer

Mærke:	Hazet
Kategori:	Ikke kategoriseret
Model:	9037N-2
Type:	Presse
Højde:	296.6 mm
Vægt:	2110 g
Produktfarve:	Black, Blue
Materiale:	Metal
Håndtag farve:	Sort
Understøttede nitte størrelser:	3, 3.2, 4,4.8, 5 mm
