Side 1/4

Installation Instructions

CT62A provides single-line break.

CT62B provides double-line break.

Temperature Range: 10 to 25° C [50 to 80° F]

Electrical Ratings: 60 Hz noninductive

22A at 120-240 Vac; 19A at 277 Vac

Your new Honeywell CT62 Electric Heating Thermostat provides line voltage control of a radiant cable, electric baseboard,

and resistive-rated fan forced heaters within the ratings listed above.

Your Honeywell Thermostat

Do-It-Yourself models

PREPARATION

Proper installation of your Honeywell thermostat will

occur if you follow these instructions STEP-BY-

STEP. It is recommended that as you read, understand

and complete each step, you check it off with pencil or

pen.

Make certain that your heating system is working,

especially if it has been inoperative for a length of

time. If the system does not work, contact your local

electrician for assistance.

Check thermostat sullability for your home's system

by reviewing the ratings listed above.

°C

[48]

[54]

[83]

[39]

[13]

[19]

[13]

[73]

[111]

M5795A

THERMOSTAT MOUNTING

DIMENSIONS

FRONT VIEW SIDE VIEW

Carefully unpack your new thermostat. To avoid

damage to the sensing element, do NOT remove the

thermostat cover until wiring has been completed.

Save packages of screws, instructions, receipt and

proof-of-purchase.

Remove cover of old thermostat- cover normally

snaps off when pulled firmly from the bottom. If it

resists, check for a screw that locks the cover.

Loosen screws holding thermostat base to outlet box

and lift away.

Disconnect wires from old thermostat. As you

disconnect each wire, tape the end and label II with

the letter of the terminal designation to make reconnection

to new thermostat easier.

Check the old insulation for cracks, nicks or fraying,

and apply high quality plastic tape where necessary

for adequate insulation.

Retain the old thermostat for referance purposes

and until your new thermostat is functioning

smoothly.

Begin by tuming off power to the heating circuli at

the main service panel.

Line Voltage Electric Heat Thermostats

CT62A,B

REMOVE OLD THERMOSTAT

WARNING

08/98 Printed in Mexico ©Honeywell Inc. Form Number 95C-10866B

Votre nouveau thermostat Honeywell CT62 pour chauffage électrique assure la régulation tension secteur de câbles

chauffants, de plinthes électriques et d'appareils de chauffage à air forcé résistils, dans les limiles des capacités indiquées

ci-dessus.

Directives d'installations

Le CT62A est un thermostat à simple rupture de courant.

Le CT62B est un thermostat à double rupture de courant.

Gamme de température: 10 à 25° C [50 à 80° F]

Caractéristiques électriques nominales: 60 Hz, non inductif

22 Aà 120.240 V c.a.; 19Aà 277 V c.a.

Modèles à installer soi-même

Votre thermostat Honeywell

Le thermostat Honeywell sera bien installé si les

directives ci-dessous sont suivies ÉTAPE PAR

ÉTAPE. Nous vous recommandons de cocher chaque

étape au crayon ou au stylo à mesure qu'elle est lue,

comprise et exécutée.

Relire les caractéristiques nominales indiquées ci-

dessous pour s'assurer que le thermostat convient

au système.

S'assurer que le système de chauffage fonctionne

correctement. tout spécialement s'il n'a pas

tonctionné pendant une période prolongée. Si le système

ne fonctionne pas, communiquer avec un électricien de

votre localilé pour obtenir de l'aide.

PRÉPARATION

ENCOMBREMENT DU THERMOSTAT

Déballer soigneusement le nouveau thermostat.

Pour éviler d'endommager l'élément sensible, ne

pas retirer le couvercle du thermostat avant d'avoir

effectué le raccordement.

Conserver les paquets de vis, les directives, le reçu

et la preuve d'achat.

RETRAIT DE L’ANCIEN THERMOSTAT

MISE EN GARDE

Retirer le couvercle de l'ancien thermostat. Le

couvercle devrait normalement se décrocher

lorsqu'on le tire fermement vers le bas. S'il résiste, vérifier

si une vis ne bloque pas le couvercle en place.

Dévisser les vis qui retiennent la base du thermostat

à la boite de jonction et retirer la base.

Débrancher les fils de l'ancien thermostat. À mesure

que les fils sont débranchés, apposer un ruban à

son extrémité et inscrire la lettre de la bome auquel il est

relié afin de facililer le raccordement au nouveau thermostat.

S'assurer que la gaine des fils n'est pas craquée,

entaillée ou usée, et appliquer au basoin du ruban

de plastique de bonne qualité pour assurer une bonne

isolation.

Conserver l’ancien thermostat à titre de référence

jusqu'à ce le nouveau thermostat fonctionne comme

ilsedoil.

Commencer par couper le courant du circuit de

chauffage au panneau de selVice principal.

°C

[48]

[54]

[83]

[39]

[13]

[19]

[13]

[73]

[111]

M5795A

VUE FRONTALE VUE LATÉRALE

95C-10866B

08/98 Imprimé au Mexico © Honeywell Inc. 1998 Publication n°

Thermostats tension secteur pour chauffage électrique

CT62A,B

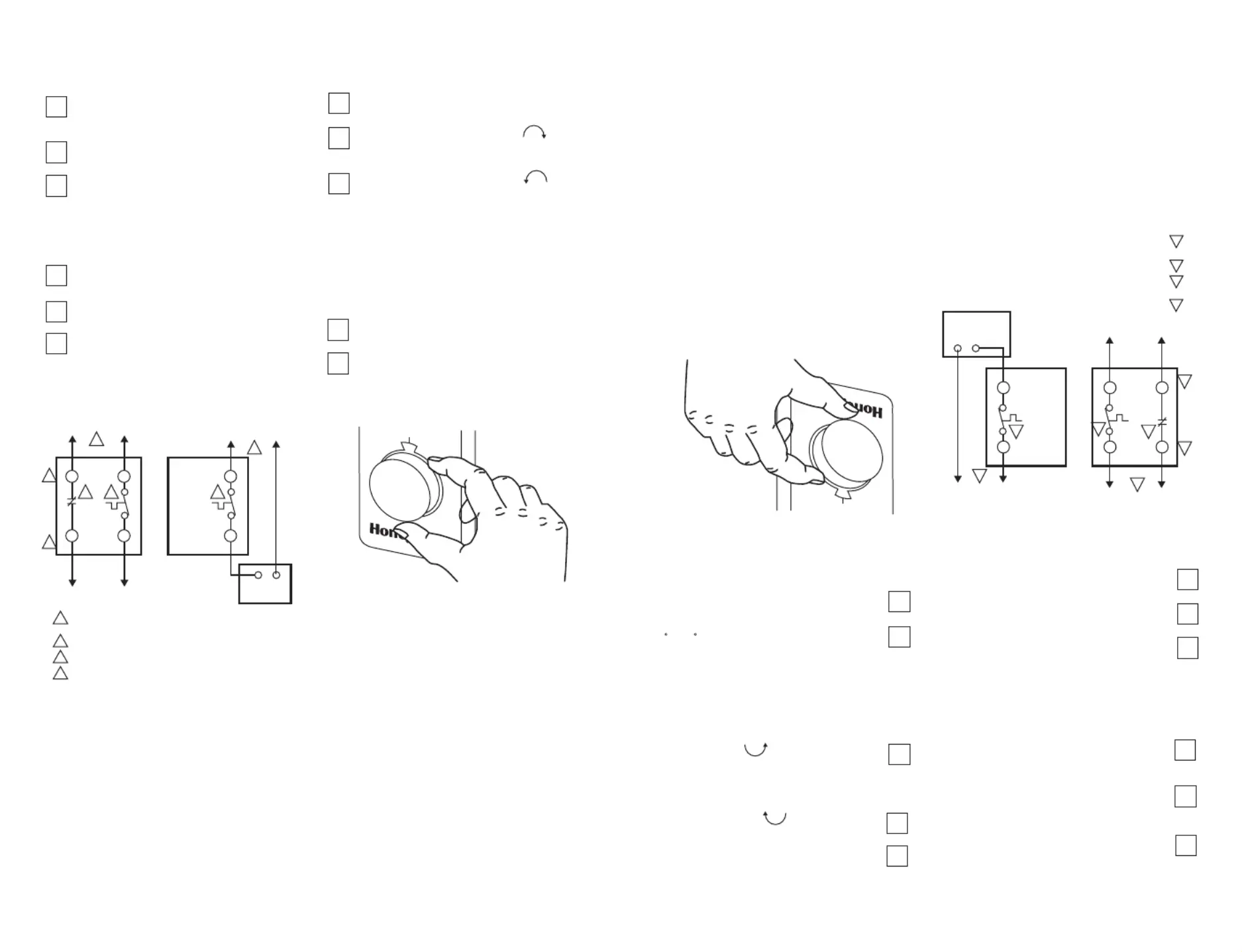

Secure the thermostat to the box with the two

captive mounting screws provided.

Replace thermostat cover.

Set Dial to desired room temperature

Begin with setting indicator at 20° C [70° F] on

the scale.

WIRE AND MOUNT NEW THERMOSTAT

CHECK OUT THERMOSTAT

Turn the temperature setting dial to 20° C. [70° F]

This will prevent accidental damage to the dial

stop during mounting.

Remove thermostat cover by grasping the top and

bottom ends with fingers, and pulling outward.

Connect wires to the thermostat as shown in the

applicable wiring diagram. Push the wires into the

outlet box, and insert the thermostat into the box for

mounting by pushing against top and bottom of the

thermostat base.

IMPORTANT: Do not press on dial indicator knob.

IMPORTANT:

Rough handling or strong pressure can

damage control knob or sensing element, and change

calibration.

4 4

(HOT)

T1 T1

CT62B

CT62A

ELECTRIC

HEATER

ELECTRIC

HEATER

°C

M8422

POWER SUPPLY. PROVIDE DISCONNECT MEANS AND OVERLOAD

PROTECTION AS REQUIRED

BREAKS ON POSITIVE OFF

EXPOSED UNUSED LEADWIRES TO BE PRQPERL Y INSULATED

THERMALLY ACTIVATED-BREAKS ON TEMPERATURE

RISE. MAKES ON TEMPERATURE FALL

CAUTION:

SPECIAL SERVICE CO/ALR SOLDERLESS CONNECTORS MUST

BE USED WHEN CONNECTING WITH ALUMINUM CONDUCTORS;

OTHERWISE, A FIRE HAZARD CAN RESULT.

M8420

95C-10866B

Turn on the power to the heating system.

Turn setting dial all the way clockwise ; listen

for click sound as switch makes contact. Electric

heater should begin operation.

Turn dial all the way counterclockwise ; listen

for click sound as swich breaks contact. Electric

heater should shut off.

SETTING THERMOSTAT

If this setting is not satisfactory after at least two

hours of operation, turn setting indicator upscale to

raise the temperature, or downscale to lower the tempera-

ture. Move indicator only a degree each time.

VÉRIFICATION DU THERMOSTAT

95C-10866B

CÂBLAGE ET MONTAGE DU

NOUVEAU THERMOSTAT

Mettre le bouton de réglage de la température à

20° C [70° F]. On évitera ainsi d'endommager la

butée d'arrêt du cadran pendant l'instailation.

Remettre le couvercle en place.

Retirez le couvercle du thermostat en le saisissant

par les côtés inférieurs et en le faisant basculer vers

l’extérieur.

Raccorder les fils au thermostat comme l'indique le

schéma de raccordement qui s'applique à votre

modèle. Repousser les fils dans la boîte de jonction et

insérer le thermostat dans la boîte en appuyant sur la base

du thermostat par le haut et le bas.

Fixer le thermostat à la boîte de jonction au moyen

des deux vis imperdables fournies.

Régler le cadran à la température ambiante désirée.

IMPORTANT :

IMPORTANT:

Ne pas appuyer sur le bouton du cadran de

réglage.

Une manipulation trop brusque ou une

pression trop forte peuvent endommager le bouton de

réglage ou l'élément sensible et altérer l'étalonnage.

(HOT)

T1 T1

CT62B

CT62A

VERS

L’APPAREIL

DE CHAUFFAGE

ÉLECTRIQUE

APPAREIL

DE CHAUFFAGE

ÉLECTRIQUE

ALIMENTATION, FOURNIR, AU BESOIN, UN DISPOSITIF DE

COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES

RUPTURE SUR COUPUAE DE COURANT.

LES FILS CONDUCTEURS NON UTILISÉS ET EXPOSÉS

DOIVENT ËTRE CORRECTEMENT ISOLÉS.

DÉCLENCHÉ PAR LA CHALEUR. RUPTURE SUR

HAUSSE DE TEMPÉRATURE; FERMETURE SUR

BAISSE DE TEMPÉRATURE.

AVERTISSEMENT:

UTILISER DES CONNECTEURS SANS SOUDURE POUR SERVICE

SPÉCIAL CO/AlR LORSQUE LE THERMOSTAT EST RACCORDÉ

À DES CONDUCTEURS EN ALUMINIUM AFIN D'ÉVITER

LES RISQUES D'INCENDIE

MF8409

°C

M8422

Rétablir le courant à l'appareil de chauffage.

Faire tourner le cadran de réglage jusqu'au bout

dans le sens horaire ; écouter pour entendre

le déclic qui se produi!lorsque le contact se referme.

L'appareil de chauffage électrique devrai! se mettre ne

marche.

Faire tourner le cadran de réglege jusqu'au bout

dans le sens antihoraire ; écouter pour

entendre le déclic qui se produit lorsque le contact s'ouvre.

L'appareil de chauffage électrique devrait cesser de

fonctionner.

RÉGLAGE DU THERMOSTAT

Commencer par régler le thermostat à 20 C [70 F].

Si ce réglage n’est pas satisfaisant après au moins

deux heures de fonctonnement, tourner le cadran

vers le haut de l’echelle pour augmenter la tempèrature ou

vers le bas de l’èchelle pour la diminuer. Déplacer

l’indicateur d’un degre à la fois seulement.
