Side 1/56

PIANO

PC 750 T X /HA

PC 750 T AX /HA

PC 750 T GH /HA

PC 750 T XX /HA

PC 750 T R /HA

PC 750 T /HA

PC 760 F X /HA

PC 760 F R /HA

PC 750 X /HA

PC 750 AX /HA

PC 730 RT GH /HA

PC 730 RT X /HA

PC 640 T X/HA

PC 640 T GH/HA

PC 640 T AX/HA

PC 640 T R/HA

PC 640 X/HA

PC 640 R/HA

PC 640 /HA

PC 631 X/HA

PC 631 /HA

Sommario

Installazione, 2-6

Posizionamento

Collegamento elettrico

Collegamento gas

Targhetta caratteristiche

Caretteristiche dei bruciatori ed ugelli

Descrizione dell’apparecchio, 7

Vista d’insieme

Avvio e utilizzo, 8-10

Consigli pratici per l’uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l’apparecchio

Manutenzione rubinetti gas

Anomalie e rimedi, 13

Assistenza attiva 7 giorni su 7

Istruzioni per l’uso

Italiano, 1 Français, 27

Espanol, 41

English,14

GBIT FR

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

all’apparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata

installazione può causare danni a persone, animali o cose.

! Questo apparecchio può essere installato e funzionare

solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e

successivi aggiornamenti. Debbono essere osservati i

seguenti requisiti:

• Il locale deve prevedere un sistema di scarico

all’esterno dei fumi della combustione, realizzato

tramite una cappa o tramite un elettroventilatore che

entri automaticamente in funzione ogni volta che si

accende l’apparecchio.

• Il locale deve prevedere un sistema che consenta

l’afflusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non

deve essere inferiore a 2 m3/h per kW di potenza

installata.

Il sistema può essere realizzato

prelevando direttamente l’aria

dall’esterno dell’edificio tramite un

condotto di almeno 100 cm2 di

sezione utile e tale che non

possa essere accidentalmente

ostruito.

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un

condotto di ventilazione con

l’esterno come sopra descritto, e

che non siano parti comuni

dell’immobile, o ambienti con

pericolo di incendio, o camere da

letto.

• I gas di petrolio liquefatti, più pesanti dell’aria,

ristagnano verso il basso. Quindi i locali contenenti

bidoni di GPL debbono prevedere delle aperture verso

l’esterno così da permettere l’evacuazione dal basso

delle eventuali fughe di gas. Pertanto i bidoni di GPL,

siano essi vuoti o parzialmente pieni, non debbono

essere installati o depositati in locali o vani a livello più

basso del suolo (cantinati, ecc.). É opportuno tenere

nel locale solo il bidone in utilizzo, collocato in modo da

non essere soggetto all’azione diretta di sorgenti di

calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

Incasso

I piani a gas e misti sono predisposti con grado di

protezione contro i riscaldamenti eccessivi di tipo X, è

pertanto possibile l’installazione a fianco di mobili la cui

altezza non superi quella del piano di lavoro. Per una

corretta installazione del piano di cottura vanno osservate

le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque ad una distanza minima di 650 mm.

• Posizionare i pensili adiacenti alla cappa ad un’altezza

minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga

installato sotto un pensile,

quest’ultimo dovrà mantenere

una distanza minima dal top pari

a 700 mm (vedi figura).

• Il vano del mobile dovrà avere

le dimensioni indicate nella figura. Sono previsti dei

ganci di fissaggio che consentono di fissare il piano su

top da 20 a 40 mm. di spessore. Per un buon fissaggio

del piano è consigliabile usare tutti i ganci a

disposizione.

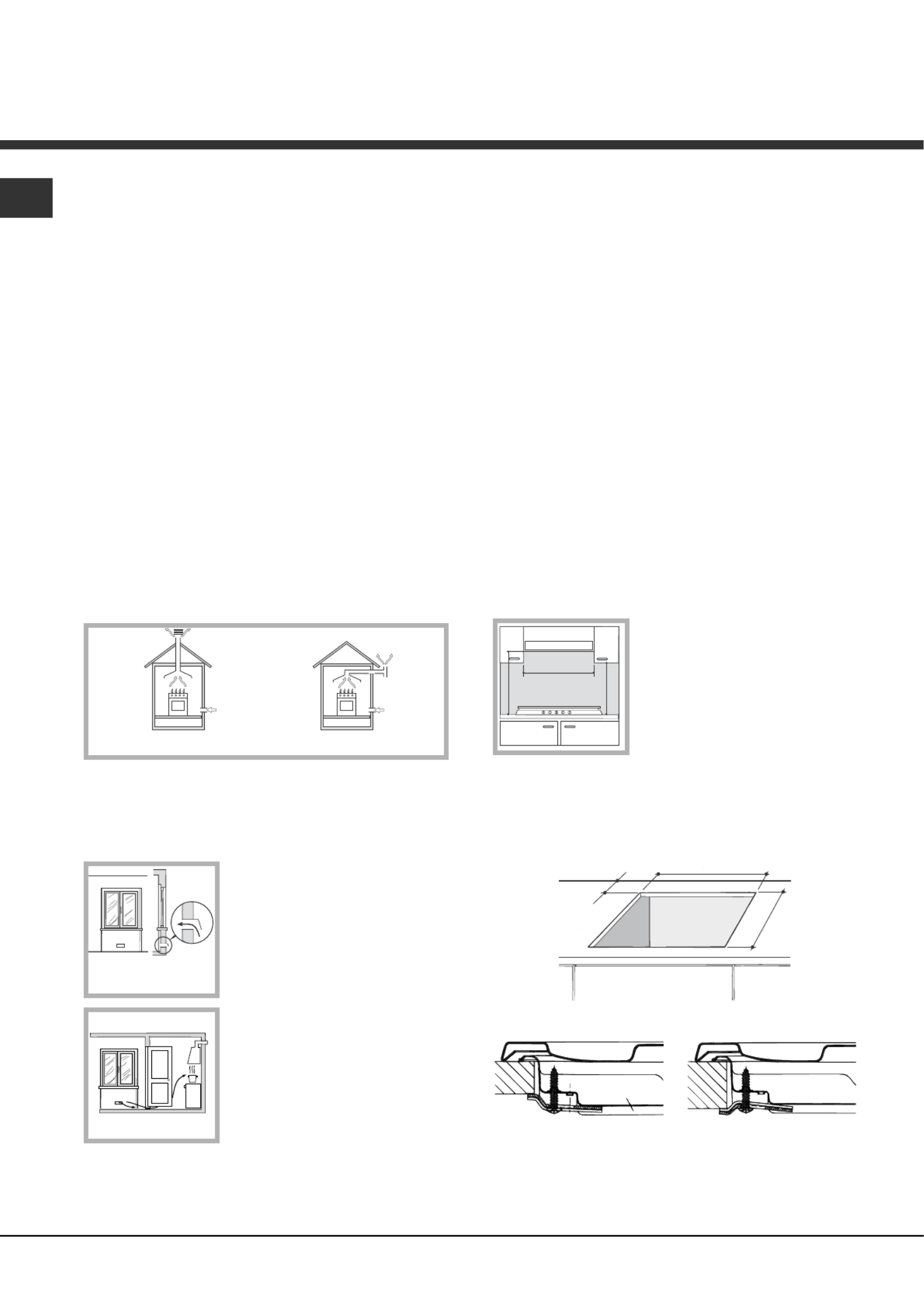

555 mm

55 mm

475 mm

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per

top H=20mm top H=30mm

Installazione

Maggiorazione della fessura

fra porta e pavimento

Locale

adiacente

Locale

da ventilare

Esempi di aperture di

ventilazione

per l’aria comburente

In camino o in canna fumaria ramificata

(riservata agli apparecchi di cottura)

Direttamente

all’esterno

600mm min.

700mm min.

Produkt Specifikationer

Mærke:	Hotpoint Ariston
Kategori:	Komfur
Model:	PC 640 (AV) R /HA
Bredde:	590 mm
Dybde:	510 mm
Højde:	- mm
Produktfarve:	Havre
Kontroltype:	Dreje
Indbygget skærm:	Ingen
Placering af apparat:	Indbygget
Komfurtype:	Gaskomfur
Antal kogeplader / madlavningsområde:	4
Blus/kogeplade zone 1 strøm:	1650 W
Blus/kogeplade zone 2 strøm:	1650 W
Blus/kogeplade zone 1 type:	Regelmæssig
Kogezone 1 form:	Rund
Blus/kogeplade zone 1 position:	Højre
Blus/kogeplade zone 1 strømkilde:	Gas
Blus/kogeplade zone 2 type:	Regelmæssig
Kogezone 2 form:	Rund
Blus/kogeplade zone 2 position:	Midt forside
Blus/kogeplade zone 2 strømkilde:	Gas
Kontrolposition:	Top forside
Nem at rengøre:	Ja
Blus/kogeplade zone 3 type:	Simre
Blus/kogeplade zone 4 type:	Stor
Blus/kogeplade zone 2 diameter:	75 mm
Blus/kogeplade zone 1 diameter:	75 mm
Blus/kogeplade zone 3 diameter:	55 mm
Blus/kogeplade zone 4 diameter:	100 mm
Blus/kogeplade zone 4 strømkilde:	Gas
Kogezone 4 form:	Rund
Blus/kogeplade zone 3 strømkilde:	Gas
Kogezone 3 form:	Rund
Blus/kogeplade zone 3 position:	Midt bagende
Blus/kogeplade zone 4 position:	Venstre
Tilsluttet belastning (gas):	7300 W
Antal gasbrændere:	4
Blus/kogeplade zone 4 strøm:	3000 W
Blus/kogeplade zone 3 strøm:	1000 W
Elektronisk tænding:	Ja
