Side 1/52

PIANO

PH 930 MST/HA

PH 930 MT SKD/HA

PH 940 M/HA

PH 940 MS/HA

PH 940 MST/HA

PH 940 MT SKD/HA

PH 941 M/HA

PH 941 MS/HA

PH 941 MT SKD/HA

PH 960 MST/HA

PH 960 MST R/HA

PH 960 MST GH/HA

PH 941 MSTB/HA

PH 941 MSTB GH/HA

PH 941 MSTV/HA

PH 941 MSTV GH/HA

Sommario

Installazione, 2-5

Posizionamento

Collegamento elettrico

Collegamento gas

Targhetta caratteristiche

Caretteristiche dei bruciatori ed ugelli

Descrizione dell’apparecchio, 6

Vista d’insieme

Avvio e utilizzo, 7-9

Consigli pratici per l’uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Consigli pratici per l'uso della bistecchiera

Consigli pratici per l’uso del vetroceramica

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l’apparecchio

Manutenzione rubinetti gas

Anomalie e rimedi, 12

Assistenza attiva 7 giorni su 7

Istruzioni per l’uso

Italiano, 1 Français, 25English,13

Nederlands, 39

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

all’apparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (

vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata

installazione può causare danni a persone, animali o cose.

! Questo apparecchio può essere installato e funzionare

solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e

successivi aggiornamenti. Debbono essere osservati i

seguenti requisiti:

• Il locale deve prevedere un sistema di scarico

all’esterno dei fumi della combustione, realizzato

tramite una cappa o tramite un elettroventilatore che

entri automaticamente in funzione ogni volta che si

accende l’apparecchio.

• Il locale deve prevedere un sistema che consenta

l’afflusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non

deve essere inferiore a 2 m

3/h per kW di potenza

installata.

Il sistema può essere realizzato

prelevando direttamente l’aria

dall’esterno dell’edificio tramite un

condotto di almeno 100 cm

2 di

sezione utile e tale che non

possa essere accidentalmente

ostruito.

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un

condotto di ventilazione con

l’esterno come sopra descritto, e

che non siano parti comuni

dell’immobile, o ambienti con

pericolo di incendio, o camere da

letto.

• I gas di petrolio liquefatti, più pesanti dell’aria,

ristagnano verso il basso. Quindi i locali contenenti

bidoni di GPL debbono prevedere delle aperture verso

l’esterno così da permettere l’evacuazione dal basso

delle eventuali fughe di gas. Pertanto i bidoni di GPL,

siano essi vuoti o parzialmente pieni, non debbono

essere installati o depositati in locali o vani a livello più

basso del suolo (cantinati, ecc.). É opportuno tenere

nel locale solo il bidone in utilizzo, collocato in modo da

non essere soggetto all’azione diretta di sorgenti di

calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

Incasso

I piani a gas e misti sono predisposti con grado di

protezione contro i riscaldamenti eccessivi di tipo X, è

pertanto possibile l’installazione a fianco di mobili la cui

altezza non superi quella del piano di lavoro. Per una

corretta installazione del piano di cottura vanno osservate

le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque ad una distanza minima di 650 mm.

• Posizionare i pensili adiacenti alla cappa ad un’altezza

minima dal top di 420 mm (

vedi figura

Allorchè il piano di cottura venga

installato sotto un pensile,

quest’ultimo dovrà mantenere

una distanza minima dal top pari

a 700 mm (

vedi figura

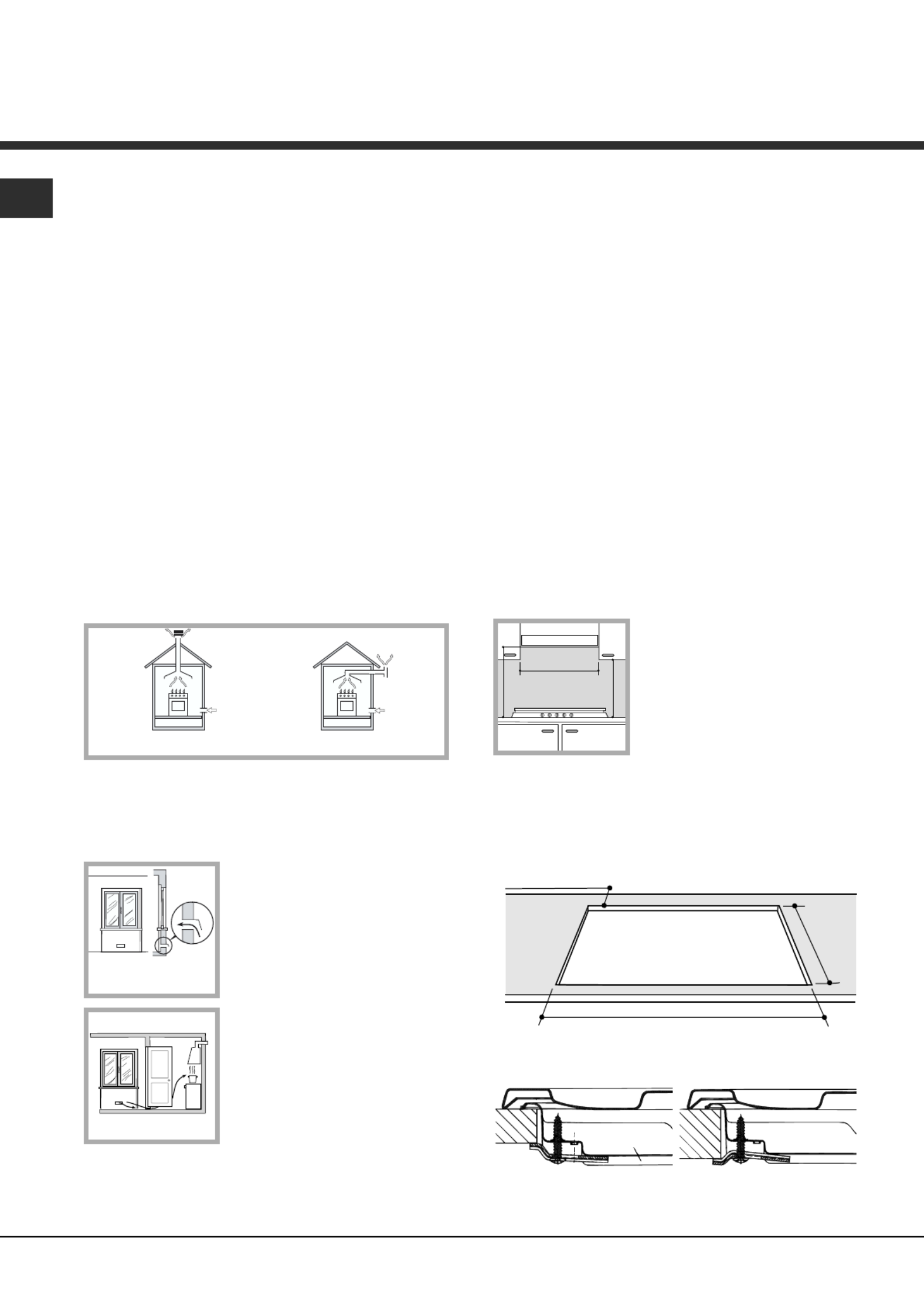

• Il vano del mobile dovrà avere le dimensioni indicate

nella figura. Sono previsti dei ganci di fissaggio che

consentono di fissare il piano su top da 20 a 40 mm. di

spessore. Per un buon fissaggio del piano è

consigliabile usare tutti i ganci a disposizione.

475 mm.

835 mm.

min. 55 mm.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per

top H=20mm top H=30mm

Installazione

Maggiorazione della fessura

fra porta e pavimento

Locale

adiacente

Locale

da ventilare

Esempi di aperture di

ventilazione

per l’aria comburente

In camino o in canna fumaria ramificata

(riservata agli apparecchi di cottura)

Direttamente

all’esterno

600mm min.

540mm min.

700

mm m

Produkt Specifikationer

Mærke:	Hotpoint
Kategori:	Komfur
Model:	PH 941MSTB GH/HA
Bredde:	870 mm
Højde:	510 mm
Produktfarve:	Rustfrit stål
Kontroltype:	Dreje
Indbygget skærm:	Ingen
Placering af apparat:	Indbygget
Komfurtype:	Kombi
Overfladetype:	Rustfrit stål
Antal kogeplader / madlavningsområde:	5
Antal elektriske kogeplader:	1
Blus/kogeplade zone 1 strøm:	3250 W
Blus/kogeplade zone 2 strøm:	1650 W
Blus/kogeplade zone 1 type:	Ekstra stor
Kogezone 1 form:	Rund
Blus/kogeplade zone 1 position:	Venstre
Blus/kogeplade zone 1 strømkilde:	Gas
Blus/kogeplade zone 2 type:	Regelmæssig
Kogezone 2 form:	Rund
Blus/kogeplade zone 2 position:	Central bagerst til venstre
Blus/kogeplade zone 2 strømkilde:	Gas
Kontrolposition:	Top højre / venstre
Tilsluttet belastning (elektrisk):	- W
Ovnbredde størrelse:	87 cm
Blus/kogeplade zone 3 type:	Simre
Blus/kogeplade zone 4 type:	Stor
Blus/kogeplade zone 2 diameter:	75 mm
Blus/kogeplade zone 1 diameter:	130 mm
Blus/kogeplade zone 3 diameter:	55 mm
Blus/kogeplade zone 4 diameter:	100 mm
Blus/kogeplade zone 4 strømkilde:	Gas
Kogezone 4 form:	Rund
Blus/kogeplade zone 3 strømkilde:	Gas
Kogezone 3 form:	Rund
Blus/kogeplade zone 3 position:	Central bagerst til højre
Blus/kogeplade zone 4 position:	Højre
Indbygget hætte:	Ingen
Tilsluttet belastning (gas):	- W
Blus/kogeplade zone 5 position:	Midt forside
Blus/kogeplade zone 5 strømkilde:	Elektrisk
Antal gasbrændere:	4
Blus/kogeplade zone 5 type:	Stor
Blus/kogeplade zone 4 strøm:	3000 W
Blus/kogeplade zone 3 strøm:	1000 W
Kogezone 5 form:	Rund
Elektronisk tænding:	Ja
