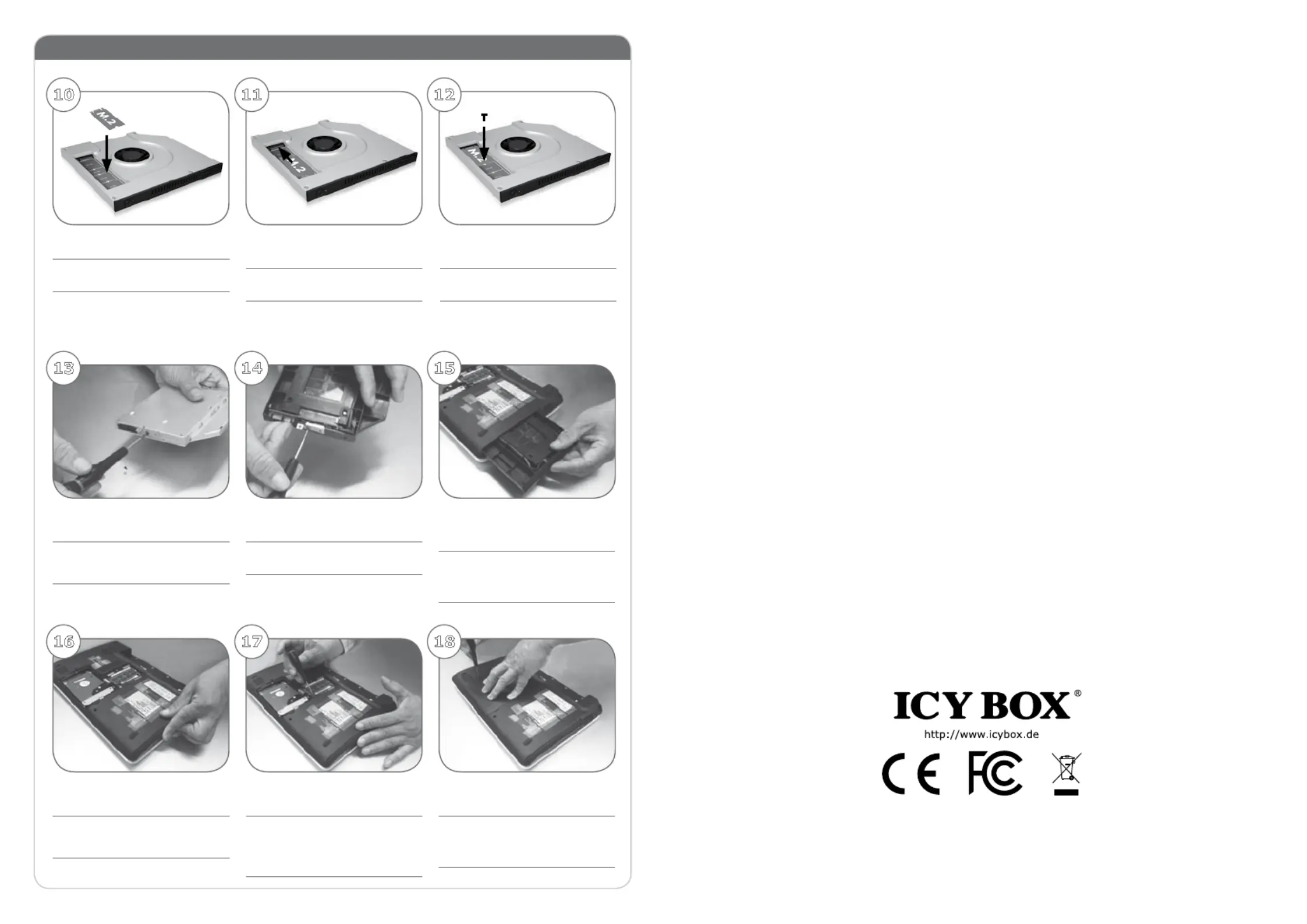

Fasten the extra front panel from
right to the left into the front panel
of IB-AC647.
Befestigen Sie nun die extra Front-
blende von rechts angefangen an der
Front des IB-AC647.
Press DVD front panel and ensure to
x it tightly with IB-AC647.
Drücken Sie nochmals an allen
Verbindungspunkten die Frontblende
an und stellen sicher, dass diese fest
anliegt.
Installation Guide
Adapter for M.2 SSD in
9.5 mm notebook DVD bay
IB-AC647
Package Content
1x adapter, 1x screwdriver,
1x screw set, 1x manual
Key Features
• Adapter for M.2 SATA SSD in 9.5 mm Notebook DVD bay
• Data transfer rate up to 6 Gbit/s
• M.2 SSD size: 3022/4222/6022/8022
• Support M.2 SSD with B-Key or B+M-Key based on SATA
• With adjustable cooling fan and screwdriver
• M.2 SSD increases the transfer rate and capacity
• OS independent
Note:
Your notebook needs to have a DVD slot with SATA interface.
Verpackungsinhalt
1x Adapter, 1x Schraubenzieher,
1x Schraubensatz, 1x Handbuch
Hauptmerkmale
• Adapter für M.2 SATA SSD in 9,5 mm Notebook DVD-Schacht
• Transferrate bis zu 6 Gbit/s
• M.2 SSD Größe: 3022/4222/6022/8022
• Unterstützt M.2 SSD mit B-Key oder B+M Key auf SATA Basis
• Mit einstellbarem Lüfter und Schraubenzieher
• M.2 SSD erhöht die Transferrate und Kapazität
• Betriebssystem unabhängig
Hinweis:
Ihr Notebook muss über einen DVD Schacht mit SATA An-
schluss verfügen.
1 2 3
4 5 6
7 8 9
First, please turn over the notebook
to back side and turn o the screws
from the back cover.
Drehen Sie Ihr Notebook mit der
Unterseite nach oben und entfernen
die entsprechenden Schrauben der
Abdeckung.
Take out the screws and open the
back cover.
Önen Sie die Abdeckung des
Notebooks.
There is a DVD xed screw near the
middle back of the notebook. Take a
screwdriver to turn of the screw.
Im mittleren Bereich des Notebooks
bendet sich die Befestigung des
DVD Laufwerks. Entfernen Sie die
Schraube unter Verwendung eines
Schraubendrehers.
Use a screwdriver to push out DVD
drive.
Drücken Sie mittels eines Schrauben-
drehers das DVD Laufwerk vorsichtig
heraus.
Take out DVD drive.
Entnehmen Sie Das DVD Laufwerk.
There is an ejected hole on the front
panel of DVD.
An der Frontblende des DVD Lauf-
werks bendet sich eine Önung
zum “Auswerfen”.
Use a clip or sharp object to insert
into the ejected hole and take apart
DVD tray and DVD shell separately.
Unter Verwendung eines schmalen,
spitzen Werkzeugs (z.B. Büroklam-
mer) können Sie das DVD Laufwerk
aus der Gehäusehülle entfernen.
Installationsanleitung
Adapter für M.2 SATA SSD in
9,5 mm Notebook DVD-Schacht
Reference model name: Toshiba L730
1
2
