Installation

Fasten the extra front panel from

right to the left into the front panel

of IB-AC650.

Befestigen Sie nun die extra Front-

blende von rechts angefangen an der

Front des IB-AC650.

Press DVD front panel and ensure to

x it tightly with IB-AC650.

Drücken Sie nochmals an allen

Verbindungspunkten die Frontblende

an und stellen sicher, dass diese fest

anliegt.

Installation Guide

Adapter for mSATA

or M.2 SATA SSD

IB-AC650

Package Content Installation

1x IB-AC650, 1x screwdriver,

1x screw set, 1x manual

Note: Only one slot can be used at a time, if both

slots are occupied only M.2 will work.

Attention: The modules are very sensitive. Incorrect

handling can cause damage and permanent loss of

data on the drive.

Installing a SSD using the adapter

• Turn o your computer.

• Unplug the power cord from the back of the

computer and any other connected peripheral

devices.

• Remove the DVD drive from the DVD bay of your

computer.

Note: For information on the DVD bay uninstalling,

refer to your system documentation that comes with

your computer.

Key Features

• Adapter for mSATA or M.2 SSD in 12.5 mm

Notebook DVD bay

• Data transfer rate up to 6 Gbit/s

• Supports M.2 SSD 30/42/60/80x22 mm

based on SATA

• Supports mSATA size 30/50/70x30 mm

• mSATA/M.2 SSD increase the transfer rate

and capacity

• OS independent

Note:

Your PC needs to have a DVD slot with SATA interface

Verpackungsinhalt Installation

1x IB-AC650, 1x Schraubendreher,

1x Schraubensatz, 1x Bedienungsanleitung

Hinweis: Es kann nur ein Slot benutzt werden. Sind

beide belegt, funktioniert nur die M.2 SSD

Achtung: Die Module sind sehr empndlich.

Falsche Handhabung kann zu Schäden und Datenver-

lust führen

Installation einer SSD unter

Verwendung des Adapters

• Schalten Sie den Computer aus.

• Entfernen Sie das Netzkabel Ihres Rechners und

alle anderen angeschlossenen Geräte.

• Entfernen Sie das DVD Laufwerk aus dem DVD

Schacht Ihres Computers.

Hinweis: Informationen zum Ausbau Ihres DVD Lauf-

werks entnehmen Sie bitte der Bedienungsanleitung

des entsprechenden Herstellers.

Hauptmerkmale

• Adapter für mSATA oder M.2 SSD in 12,5 mm

Notebook DVD-Schacht

• Transferrate bis zu 6 Gbit/s

• Unterstützt M.2 SSD 30/42/60/80 x 22 mm auf

SATA Basis

• Unterstützt mSATA: 30/50/70 x 30 mm

• mSATA/M.2 SSD erhöht die Transferrate

und Kapazität

• Betriebssystem unabhängig

Hinweis: Ihr PC muss über einen DVD Schacht mit

SATA Anschluss verfügen.

1 2 3

4 5 6

7 8 9

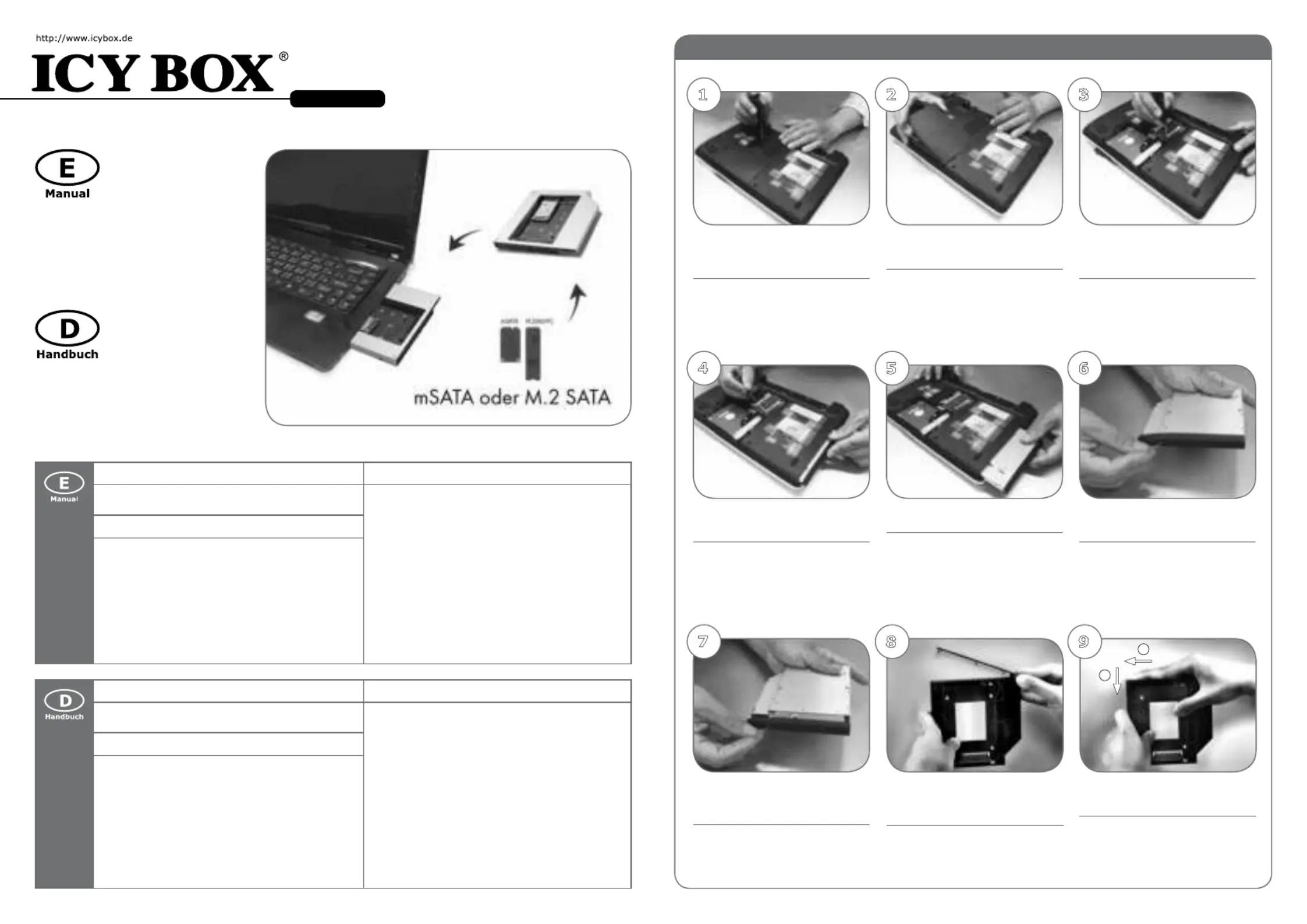

First, please turn over the notebook

to back side and turn o the screws

from the back cover.

Drehen Sie Ihr Notebook mit der

Unterseite nach oben und entfernen

die entsprechenden Schrauben der

Abdeckung.

Take out the screws and open the

back cover.

Önen Sie die Abdeckung des

Notebooks.

There is a DVD xed screw near the

middle back of the notebook. Take a

screwdriver to turn of the screw.

Im mittleren Bereich des Notebooks

bendet sich die Befestigung des

DVD Laufwerks. Entfernen Sie die

Schraube unter Verwendung eines

Schraubendrehers.

Use a screwdriver to push out DVD

drive.

Drücken Sie mittels eines Schrauben-

drehers das DVD Laufwerk vorsichtig

heraus.

Take out DVD drive.

Entnehmen Sie Das DVD Laufwerk.

There is an ejected hole on the front

panel of DVD.

An der Frontblende des DVD Lauf-

werks bendet sich eine Önung

zum “Auswerfen”.

Use a clip or sharp object to insert

into the ejected hole and take apart

DVD tray and DVD shell separately.

Unter Verwendung eines schmalen,

spitzen Werkzeugs (z.B. Büroklam-

mer) können Sie das DVD Laufwerk

aus der Gehäusehülle entfernen.

Installationsanleitung

Adapter für mSATA

oder M.2 SATA SSD

Reference model name: Toshiba L730

Installation

Please ensure it connects with the

notebook tightly again.

Überprüfen Sie nochmals den

richtigen Sitz des IB-AC650 im

Notebook.

Fasten the DVD screws near the

middle back of the notebook.

Im mittleren Bereich des Notebooks

bendet sich nun die Befestigung des

IB-AC650. Setzen Sie die entspre-

chende Befestigungsschraube wieder

ein.

Finally put the cover back and fasten

the screws to the notebook.

Abschließend setzen Sie die Abde-

ckung des Notebooks wieder ein und

befestigen es mit den zuvor entnom-

menen Schrauben.

Take the screwdriver out of the IB-

AC640.

Entnehmen Sie den Schraubendreher

aus dem IB-AC640.

Führen sie vorsichtig entweder ein

M.2 oder ein mSATA Modul ein, so-

dass sich die Anschlüsse verbinden.

Gently install either an M.2 or an

mSATA Module.

After you xed the module with an

screw you can put the screwdriver

back to its original position.

Nachdem sie das Modul befestigt ha-

ben können sie den Schraubenzieher

zurück an seine Ursprungsposition

stecken.

Take apart the iron slice from the

back of DVD drive.

Entfernen Sie die metallene Monta-

geschiene an der Rückseite des DVD

Laufwerks…

Fasten the iron slice on the back of

IB-AC650.

…und befestigen es an der Rückseite

des IB-AC650.

After nishing above motions, slip

IB-AC650 into the notebook DVD

slot.

Nachdem Sie die eben beschriebenen

Schritte durchgeführt haben, schie-

ben Sie die IB-AC650 vorsichtig in

den DVD Schacht des Notebooks.

The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors con-

tained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specications and/or design of the above mentioned product wi-

thout prior notice. The diagrams contained in this manual may also not fully represent the product that you are using and are there for illustration purposes

only. RaidSonic Technology GmbH assumes no responsibility for any dierences between the product mentioned in this manual and the product you may have.

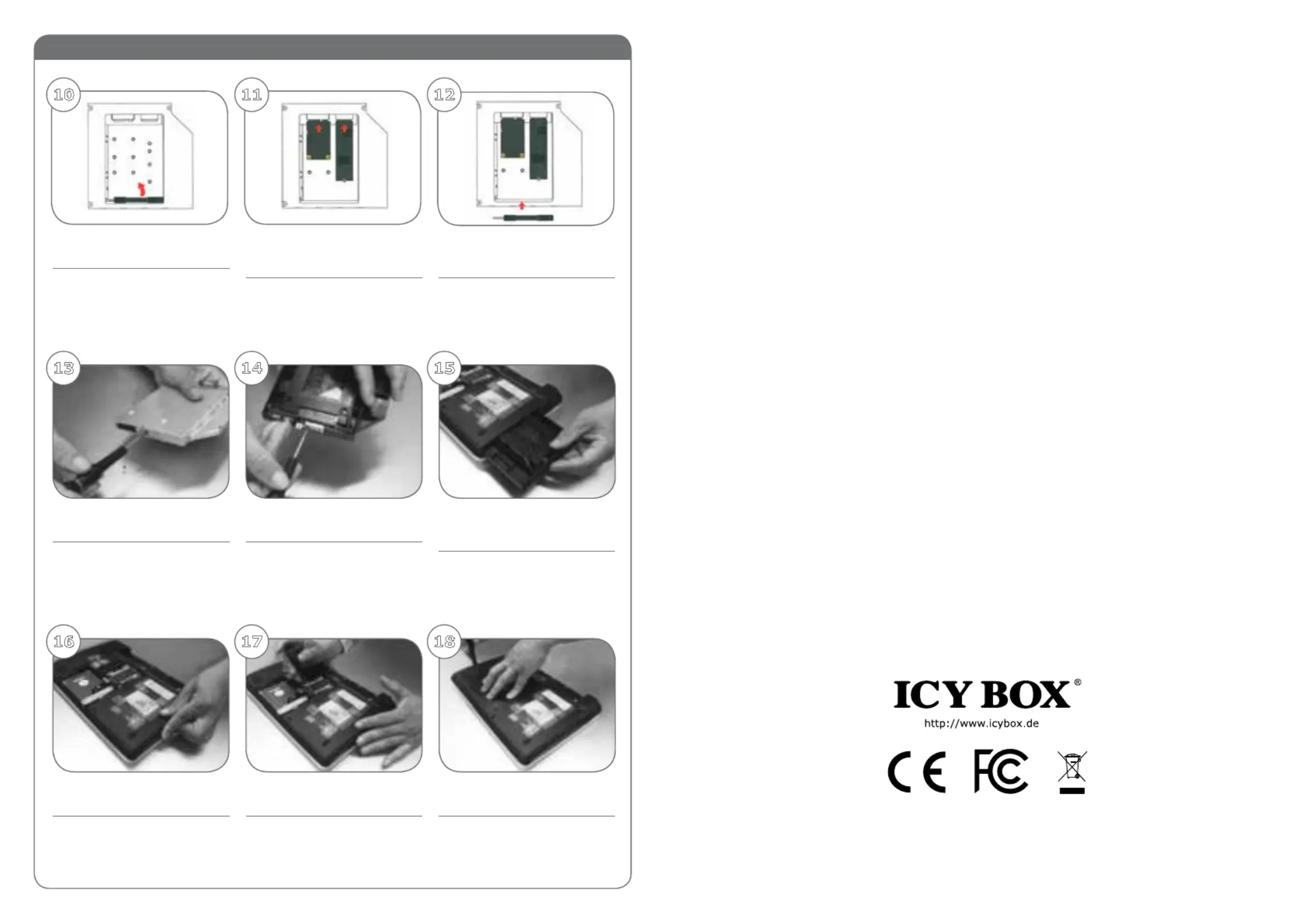

10 11 12

13 14 15

16 17 18

Reference model name: Toshiba L730AVAV
