Manual IB-DK4033-CPD

Sicherheitshinweise

• externe Erwärmung vermeiden und Luftaustausch zulassen.

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallations-

anleitung beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wieder verwertung

nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen.

Dieses auf dem Produkt und der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt

werden darf. In Übereinstimmung mit der Richtlinie über Elektro-

und Elektronik-Altgeräte ( ) darf dieses Elektrogerät und WEEE

ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem

Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene

Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück

oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de

oder besuchen Sie unsere Internetseite www.raidsonic.de.

WARNUNG

ACHTUNG

Manual IB-DK4033-CPD

USB Type-C™ Multiport Docking Station

Handbuch IB-DK4033-CPD

USB Type-C™ Multiport Docking Station

Verpackungsinhalt

IB-DK4033-CPD, Schnellinstallationsanleitung

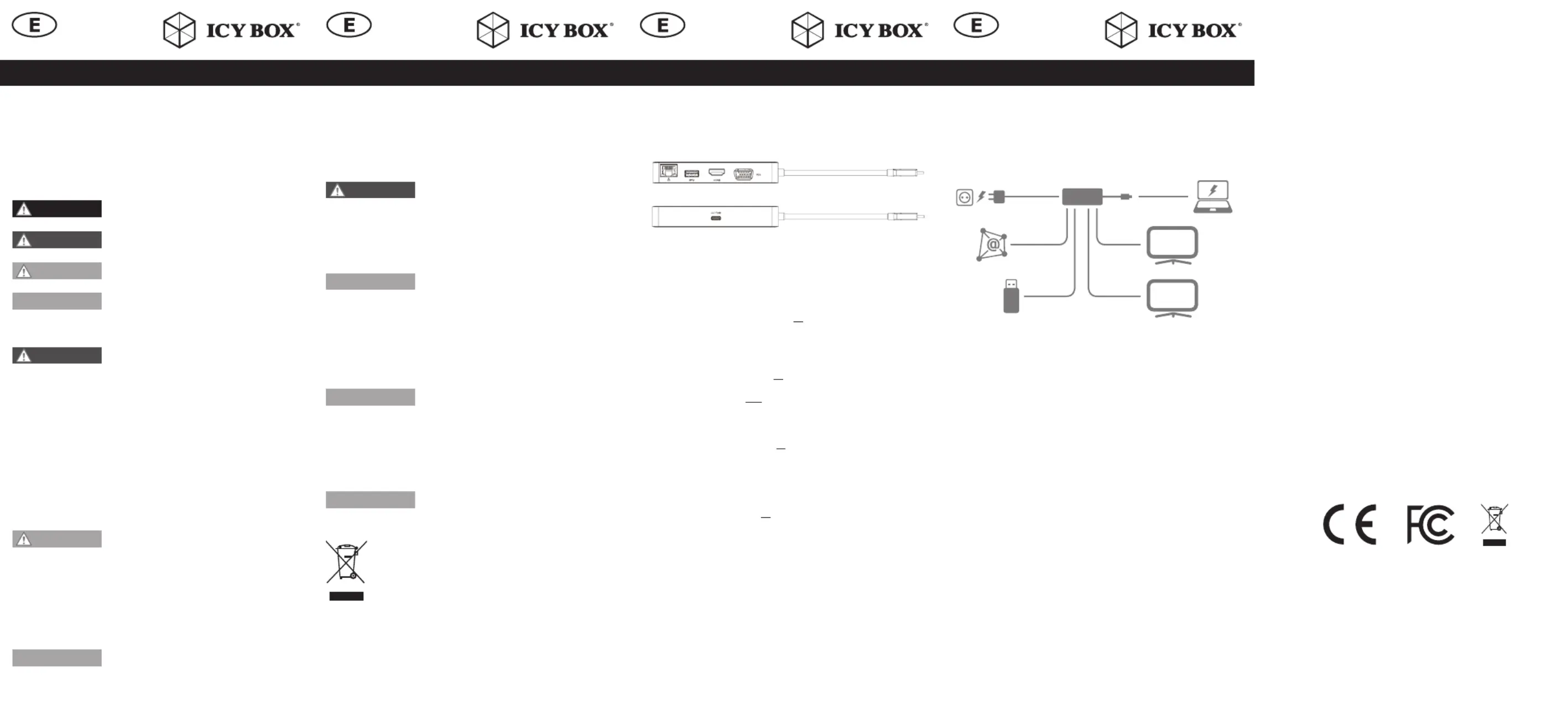

Produktübersicht

1. RJ 45 Schnittstelle (Gigabit)

2. USB 3.0 Type-A Schnittstelle

3. HDMI® Schnittstelle

4. VGA Schnittstelle

5. USB Type-C™ Stecker (mit Kabel)

6. USB Type-C™ Schnittstelle (Datentransfer Power Delivery)oder

Beschreibung

Die USB Type-C™ zu HDMI® Multiport Docking Station wurde entwickelt

um an ein Gerät mit integrierter USB Type-C™ Schnittstelle (Notebook,

Desktop PC usw.) angeschlossen zu werden, welches gleichzeitig den VESA®

DP ALT Mode zu HDMI® oder VGA unterstützt. Mit der Docking Station

können Sie über nur eine USB Type-C™ Schnittstelle Ihres Notebooks oder

PCs eine weitere Anzeigeeinheit, USB Geräte und Ethernet Netzwerkverbin-

dungen verwenden. Die unterstützte Auﬂösung über HDMI

® beträgt bis zu

3840x2160@30Hz. Es besteht keine Notwendigkeit für eine Treiberinstallation

– einfach einstecken – fertig!

Verfügt das Netzteil Ihres Computers über einen USB Type-C™ Stecker,

können Sie weiterhin Ihren Computer laden, wenn Sie das Netzteil am USB

Type-C™ (PD) Anschluss des Adapters anschließen oder alternativ Daten

über diese Schnittstelle übertragen. Gleichzeitig können Daten über den USB

3.0 Type-A Anschluss transferiert werden.

Monitor / Projektor verbinden

Verbinden Sie den USB Type-C™ Stecker mit ihrem Notebook oder PC und

anschließend den Monitor/Projektor mit einem HDMI® oder VGA Kabel. Zur

optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend

Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen ent-

nehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Anmerkung: Es lässt sich nur ein Monitor zur selben Zeit über den Adapter

verwenden. Verbinden Sie HDMI® und VGA zeitgleich, bekommt der HDMI®

Monitor die Priorität und der VGA Monitor verliert die Verbindung.

1 2 3 4 5

Handbuch IB-DK4033-CPD Handbuch IB-DK4033-CPDSicherheitshinweise

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräte-

schäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben

einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen,

wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation,

die zum Tod oder zu schweren Verletzungen führen

.wird

warnt vor einer möglicherweise gefährlichen

Situation, die zum Tod oder zu schweren Verletzun-

gen führen kann.

warnt vor einer gefährlichen möglicherweise

Situation, die zu leichten Verletzungen führen kann.

warnt vor einer Situation, die zu Sach- möglichen

und Umweltschäden führen und den Betriebsablauf

stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau

(wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

USB Type-C

Charging (DFP)

20V/3A(Max)

5V/3A

HDMI

Gigabit LAN

USB Type-C

TM USB Type-C

VGA

USB Type-A

Safety information

Please read carefully the following information to prevent injuries,

damage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide

immediate information in terms of the probability of occurrence as well as the

type and severity of the consequences if the measures to prevent hazards are

not complied with.

Warns of a hazardous situation causing directly

death or serious injury.

Warns of a hazardous situation that potentially

may cause death or serious injury.

Warns of a hazardous situation that potentially

may cause minor injury.

Warns of a situation that cause potential may

material or environmental damage and disrupt

operative processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• ad the operating instructions prior to useRe

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the

type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly

(if intended)

• ad the operating instructions prior to assemblyRe

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

DANGER

WARNING

CAUTION

IMPORTANT

Safety information

- Prevent externally heating up components and ensure an exchange of air.

- Do not cover the fan outlet and passive cooling elements

- Avoid direct sunlight on the device/power unit

- Guarantee sufﬁcient ambient air for the device/power unit

- Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• ep small parts and accessories away from childrenKe

• Store/dispose of plastic bags and packaging in an area that is inaccessible

to children

• Do not hand over small parts and packaging to children

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick

installation guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by

moisture or short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for

recycling

Potential environmental pollution caused by com

ponents, recycling circle interrupted

This icon on product and packaging indicates that this product

must not be disposed of as part of domestic waste. In complian-

ce with the Waste Electrical and Electronic Equipment Directive

(WEEE) this electrical device and potentially included batteries

must not be disposed of in conventional, domestic waste or recy-

cling waste. If you would like to dispose of this product and

potentially included batteries, please return it to the retailer or your local waste

disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

support@raidsonic.de www.raidsonic.de or visit our website at .

WARNING

IMPORTANT

Package content

IB-DK4033-CPD, quick installation guide

Product overview

1. RJ45 interface (Gigabit)

2. USB 3.0 Type-A interface

3. HDMI® interface

4. VGA interface

5. USB Type-C™ connector (with cable)

6. USB Type-C™ interface (data transfer power delivery)or

Description

The USB Type-C™ Multiport Docking Station is designed for connecting a

USB Type-C™ embedded device (laptop, desktop and etc.) that also supports

VESA® DP ALT mode to a HDMI® VGA embedded device (television, or

monitor and etc.). With the Docking Station you can extend the USB Type-C™

connection of a computer to more display, USB peripherals and Ethernet one

network through one USB cable. This devices output resolution is up to

3840x2160@30Hz (HDMI®). No need to install extra drivers, just plug and

play. You can charge your PC by inserting the power adapter came with your

PC into the USB Type-C™ connector process data link via this interface. or

You also can process data link via the USB 3.0 Type-A connector at the same

time.

Connection to Monitor/Projector

Connect the USB Type-C™ plug to your notebook/PC and connect your

monitor/projector to the HDMI® VGA port. Please setup your display or

settings accordingly to your operating system and requirements.

For detailed information of your operating system, see the corresponding

operation manual and description of your operating system.

NOTE: In the event of simultaneous connection of a HDMI® and a VGA

monitor, the device will automatically switch to the HDMI® monitor, and

disable the VGA monitor.

1 2 3 4 5

Manual IB-DK4033-CPD Manual IB-DK4033-CPD

USB Type-CTM Charging (DFP)

20V/3A(Max)

5V/3A

HDMI®

Gigabit LAN

USB Type-CTM USB Type-CTM

VGA

USB Type-A

The information contained in this manual is believed to be accurate and reliable.

RaidSonic Technology GmbH assumes no responsibility for any errors contained

in this manual. RaidSonic Technology GmbH reserves the right to make changes

in the specications and/or design of the above mentioned product without prior

notice. The diagrams contained in this manual may also not fully represent the

product that you are using and are there for illustration purposes only. RaidSonic

Technology GmbH assumes no responsibility for any dierences between the

product mentioned in this manual and the product you may have.

Display-

Port™ and the DisplayPort™ logo are trademarks owned by the Video

Electronics Standards Association (VESA

®) in the United States and other

countries.

The terms HDMI® and HDMI

® High-Denition Multimedia Interface,

and the HDMI

® Logo are trademarks or registered trademarks of HDMI

® LA,

Inc. in the United States and other countries.

Produkt Specifikationer

Mærke:	Icy Box
Kategori:	Andet computertilbehør
Model:	IB-DK4033-CPD

Har du brug for hjælp?

Hvis du har brug for hjælp til Icy Box IB-DK4033-CPD stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Andet computertilbehør Icy Box Manualer

Icy Box IB-DK2252AC Manual

29 December 2024

Icy Box IB-NH300 Manual

29 December 2024

Icy Box IB-553SSK Manual

29 December 2024

Icy Box IB-DK4061-CPD Manual

1 September 2024

Icy Box IB-DK2303-C Manual

19 August 2024

Icy Box IB-DK2241AC Manual

17 August 2024

Icy Box IB-DK4040-CPD Manual

15 August 2024

Icy Box IB-DK4070-CPD Manual

15 August 2024

Icy Box IB-DK2403-C Manual

14 August 2024

Icy Box IB-DK2254AC Manual

14 August 2024

Andet computertilbehør Manualer

Nyeste Andet computertilbehør Manualer

Rocstor Y10P003-B1 Manual

12 Marts 2025

PureLink VL-SD200 Manual

12 Februar 2025

Avocent AVCTBND1 Manual

11 Januar 2025

Gembird NBS-DR1-01 Manual

7 Januar 2025

Biltema 84-8781 Manual

2 Januar 2025

Iiyama OMK5-1 Manual

29 December 2024

StarTech.com DK31C3HDPD Manual

28 December 2024

StarTech.com DK30A2DHUUE Manual

28 December 2024

StarTech.com CDP2HVGUASPD Manual

28 December 2024

Alogic Elite Power EPLSWCBK Manual

23 December 2024
