Bestimmunsgemäße Verwendung
Das Modul bietet die Möglichkeit Slaves in der klassischen Bauform
(EEMS) im verdrahteten AS-i Netz zu adressieren.
Wird während des Betriebes der Anlage adressiert, meldet der ifm-
Controller „Alarm Config“, da der Slave vom Netz getrennt ist.
Nach Beendigung des Adressiervorgangs und entfernen des Adressier-
steckers vom Modul läuft der Controller selbstständig wieder an.
Das Verhalten anderer Master erfragen Sie bitte bei den jeweiligen
Herstellern.
Montage
Schalten Sie während der Montage die Anlage spannungsfrei.
1. Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befesti-
gen Sie es auf einer planen Montagefläche.
2. Legen Sie das AS-i Standardkabel (gelb) und das AS-i-Flachkabel
(schwarz) für die externe Spannungsversorgung ein. Passen Sie es
richtig in die Profilnut ein.
3. Verschließen Sie die nicht benutzte Kabeldurchführung und die
Adressierbuchse mit den beiliegenden Füllstücken, um die
Schutzart IP 67 zu gewährleisten.
4. Setzen Sie ein entsprechendes Oberteil auf und ziehen Sie die
Schrauben fest.
5. Dieses FK-E Unterteil kann in Verbindung mit Oberteilen, bei denen
Pin 5 der M12-Buchse mit Funktionserde (FE) belegt ist, verwendet
ist. Die Belegung der M12-Buchse des Oberteils entnehmen Sie bitte
dem Datenblatt. Die Kontaktierung erfolgt entweder über die geer-
dete Hutschiene oder über die Flachsteckerverbindung (Erdungsfah-
ne). Empfohlene Steckhülse A2,8 x 0,5 DIN 46247.
6. Halten Sie die FE Leitung möglichst kurz.
Adressierung
Verbinden Sie das montierte Modul mit dem Adressiergerät. Das
Adressierkabel ist gesondert zu bestellen (Bestell-Nr. E70213). Verge-
ben Sie eine Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

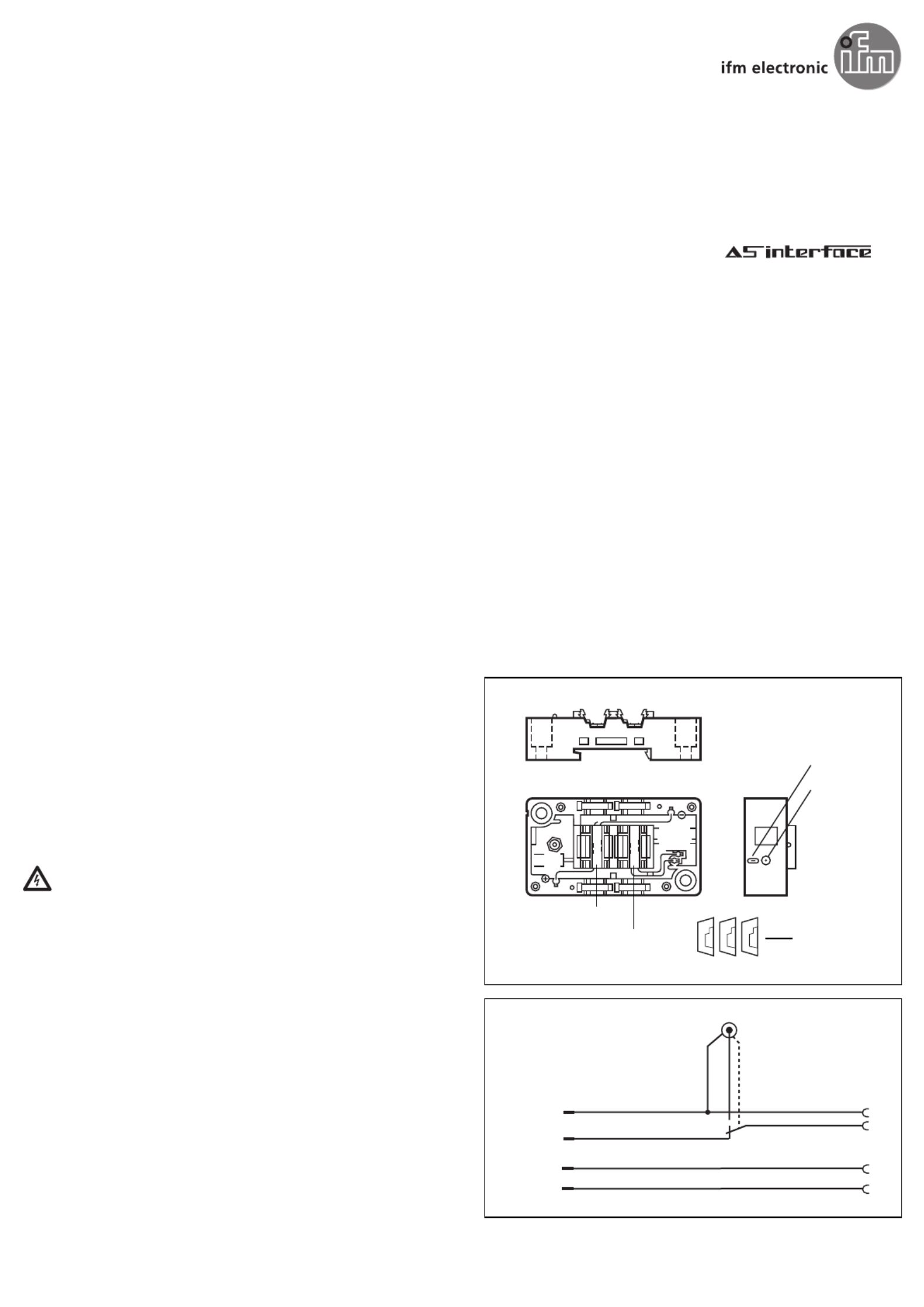

Montageanleitung
Installation Instructions
Notice de Montage
FK-E-Koppelmodul
mit Adressierbuchse
und Erdungsfahne
FC-E coupling module
addressable with
addressing socket
and earthing lead
Module de câblage
pour câble plat avec
prise d'adressage
et avec broche
de mise à la terre
AC5023
+
-
24V
+
-
AS-i +
-
1) Schaltplan Adressierbuchse
Flachkabel Modul
Sachnr. 7390422 02/2004 Teile-Nr. 96852
Füllstücke
AS-i-Flachkabel (gelb)
Adressier-
buchse1)
Erdungsfahne
24V-Flachkabel (schwarz)
