Side 1/2

Bestimmungsgemäße Verwendung

Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle

Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle

wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Nennschaltabstand (Sn) 10mm; (Messung auf geerdete Metallplatte

und Wasser; bei anderen Materialien kürzer).

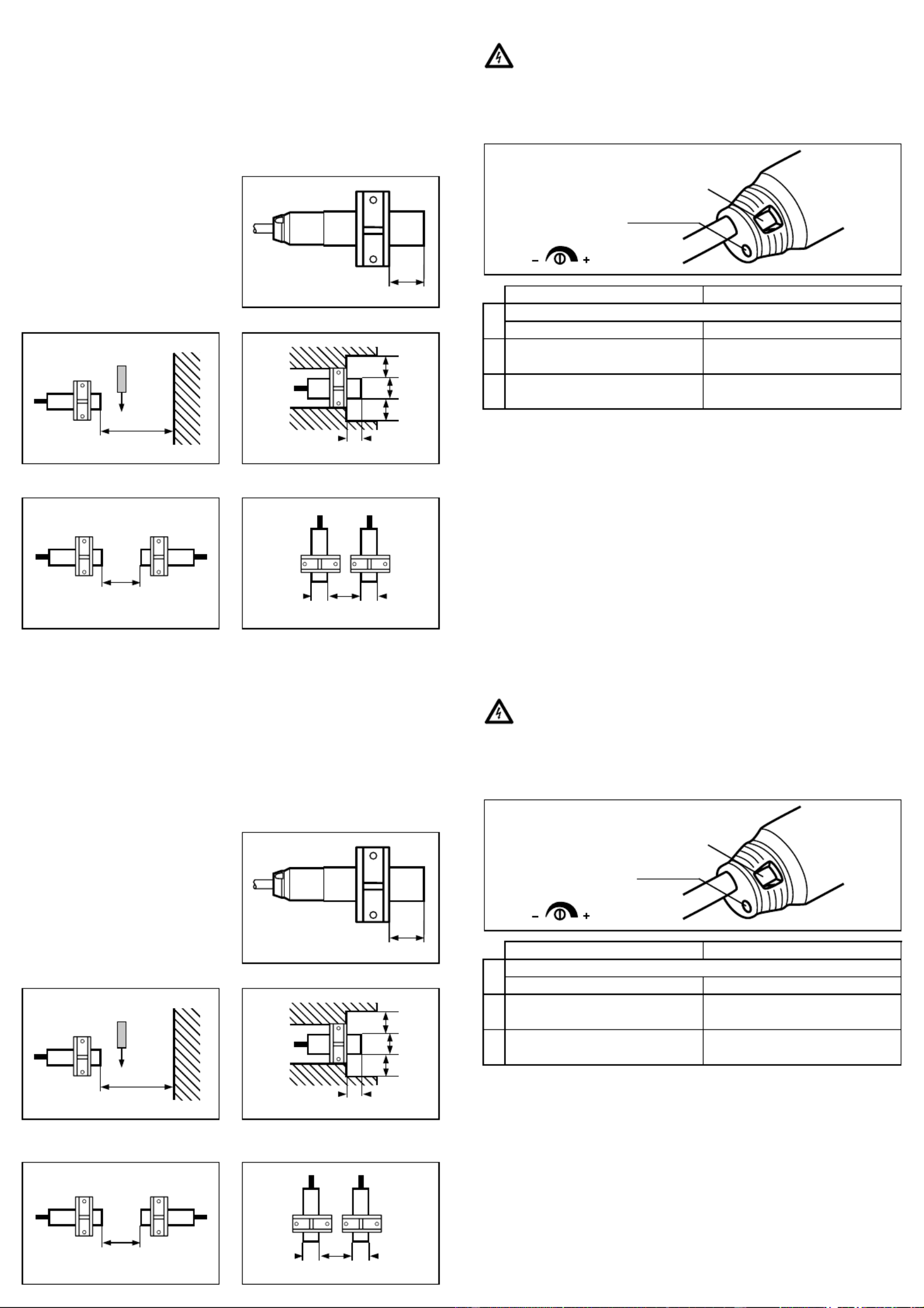

Montage

Montieren Sie das Gerät mit Hilfe

der mitgelieferten Befestigungs-

schelle.

Abstand zwischen aktiver Fläche

und Schelle 15mm.

Einbau nichtbündig.

Freiräume an der aktiven Fläche:

Mindestabstände bei Montage mehrerer Schalter gleichen Typs:

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau, BK = schwarz.

Justierung

Betrieb

Prüfen Sie, ob der Schalter sicher funktioniert: Die LED leuchtet bei

durchgeschaltetem Ausgang.

Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfrei-

es Funktionieren ist zu beachten:

• Die aktive Fläche und der Freiraum sollten von Ablagerungen und

Fremdkörpern freigehalten werden; insbesondere bei Montage mit

aktiver Fläche nach oben.

• Geräte mit hoher Nahfeldstärke (z. B. Sprechfunkgeräte) nicht in

unmittelbarer Nähe des Näherungsschalters betreiben.

Montageanleitung

Installation Instructions

Notice de Montage

Kapazitiver

Näherungsschalter KA

Capacitive proximity

switch KA

Détecteur de proximité

capacitif KA

15mm

3 x S

2 x S

3x S

DD D

Schlie erß Öffner

Bringen Sie das zu erfassende Material in den sicheren Schaltbereich

→ →LED leuchtet auf. LED verlischt.

Verringern Sie den Schaltabstand,

bis die LED verlischt.

Verringern Sie den Schaltabstand,

bis die LED aufleuchtet.

Erhöhen Sie den Schaltabstand,

bis die LED aufleuchtet.

Erhöhen Sie den Schaltabstand,

bis die LED verlischt.

Erhöhen Sie den Schaltabstand nicht über Sn hinaus!

Einstellpotentiometer

Schaltabstand

LED

9,2

5,5

7,6

5,5

9,2

Sachnr. 701134/02 02/2006

Function and features

This proximity switch detects metals, almost all plastics, glass, ceram-

ics, wood, paper, oils, greases, water and all hydrous materials without

contact and indicates their presence by providing a switched signal.

Nominal sensing range (Sn) 8 mm (measured on on an earthed metal

plate and water; a shorter sensing range for other materials).

Installation

Mount the proximity switch by

means of the mounting bracket

provided.

Distance between sensing face

and bracket 15mm.

Non-flush installation.

Open space around the sensing face:

Minimum distance when several switches of the same type are mounted:

Fonctionnement et caractéristiques

Ce d tecteur de proximité é dé étecte les m taux, presque tous les pla-

stiques, le verre, la c ramique, le bois, le papier, les huiles, les graisses,é

l -’eau et tous les matériaux aqueux sans contact et indique leur pré

sence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou

sur l eau; en cas d autres mat riaux port e inf’ ’ é é érieure à 8 mm).

Montage

Monter le d tecteur de proximité é

avec l querre de fixation livr’é ée.

Distance entre la face active et la

bride 15mm.

Montage non encastré.

Zone de d gagement autour de la face active:é

Distances minimales lorsque plusieurs d tecteurs de la m me versioné ê

sont montés:

Raccordement électrique

Mettre l’installation hors tension avant le raccordement du

d .étecteur de proximité

Raccordement strictement selon les indications de l’étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Réglage

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée

lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• é ê é éLa face active et la zone de d gegement doivent tre d gag s de

toute pr sence de d ts et de corps trangers, notamment en casé é ôpé

de montage avec la face active vers le haut.

•Ne pas faire fonctionner des appareils champ de grande intensità é

(par exemple talkie-walkies) proximit imm diate des dà é é étecteurs.

Electrical connection

Disconnect power before connecting the proximity switch.

Connection strictly to the indications on the type label;

core colours: BN = brown, BU = blue, BK = black.

Adjustment

Operation

Check the safe functioning of the switch. The LED is lit when the out-

put is switched.

The operation of the proximity switch is maintenance-free. For perfect

functioning make sure that:

•the sensing face and the open space are kept free of deposits and

foreign bodies, particularly for installation with the sensing face

facing upwards;

•units with high field intensity (e.g. walkie-talkies) are not used at

close range to the proximity switch.

15mm

3 x S

2 x S

3x S

DD D

NO NC

Place the target material in the safe sensing range.

→ →LED is lit. LED goes off

Decrease the sensing range

until LED goes off.

Decrease the sensing range

until LED is lit.

Increase the sensing range

until LED is lit.

Increase the sensing range

until LED goes off.

Sensing distance should not be increased beyond Sn.

setting potentiometer

sensing range

LED

15mm

3 x S

2 x S

3x S

DD D

NO NF

Introduire le mat tecter dans la zone de d tection sériau à dé é ûre.

→ →La LED est allumée. La LED s’éteigne.

Réduire la portée jusqu ce que’à

la LED s’éteigne..

Réduire la portée jusqu ce que’à

la LED est allumée.

Augmenter la port e jusqué ’à

ce que la LED est allumée.

Augmenter la port e jusqué ’à

ce que la LED s’éteigne.

Ne pas augmenter la port e au-dessus de Sn.é

potentiom glageètre de ré

portée

LED
