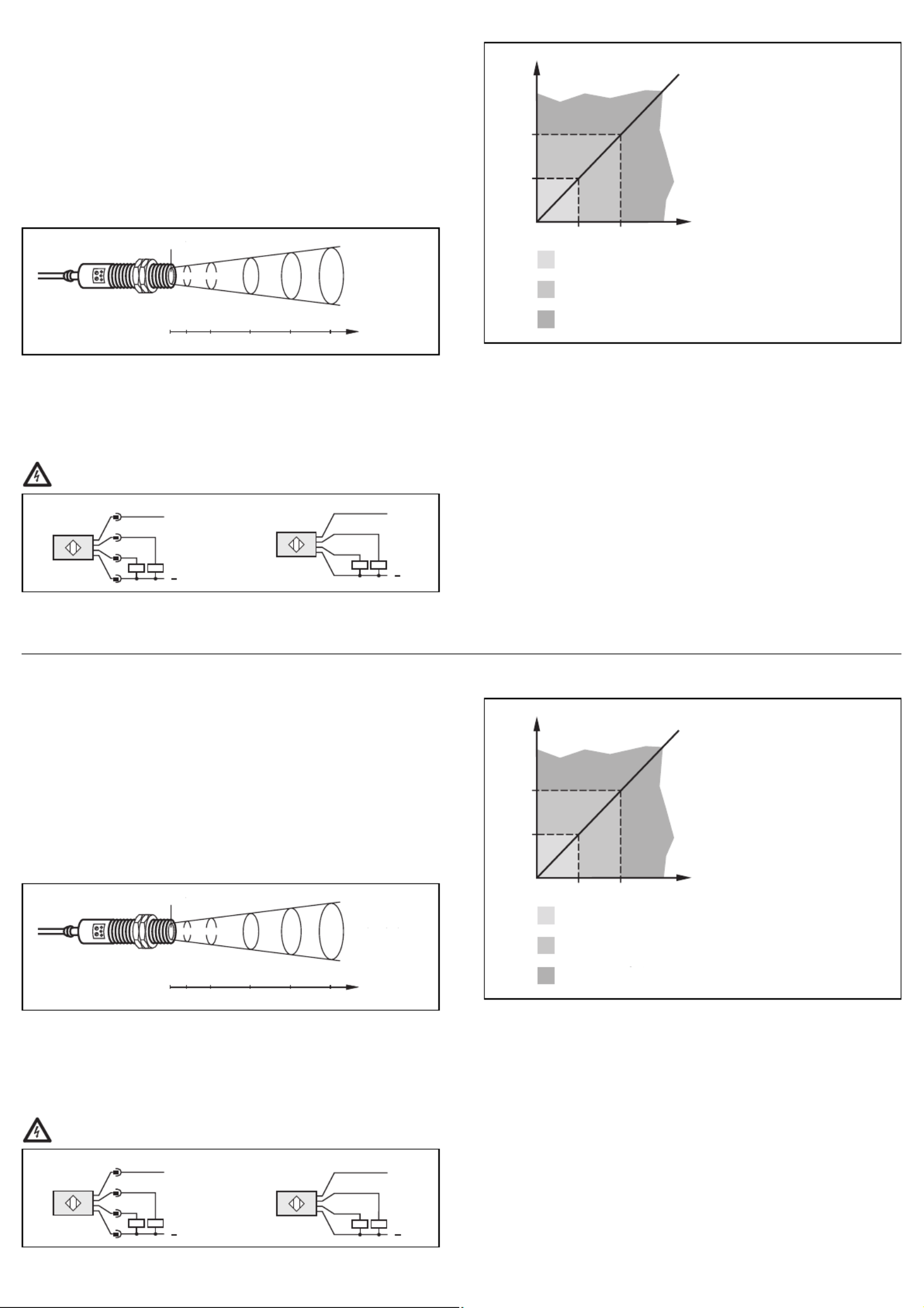

Side 1/2
Bestimmungsgemäße Verwendung
Der Infrarotsensor erfaßt Wärmestrahlung von Objekten und meldet
sie durch Schaltsignale.
Innerhalb eines Temperaturbereichs von +50 °C bis +500 °C können
die Schaltpunkte von zwei Schaltausgängen unabhängig voneinander
eingestellt werden.
Montage
Richten Sie den Sensor auf das zu erfassende Objekt aus und montie-
ren Sie ihn. Zur einfachen Montage ist eine Montageschelle (Bestell-Nr.
E10077) erhältlich.
Abtastdurchmesser
Bei einem Referenzstrahler (schwarzer Strahler, = 0,99) sind dieε
Schaltpunkte in einem Temperaturbereich von +50 °C bis +500 °C ein-
stellbar, wenn das Objekt bei einem bestimmten Abstand die oben
entsprechend angegebene Abtastfläche voll bedeckt.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei und schließen Sie das
Gerät folgendermaßen an.
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.
Einstellhinweise
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert.
Füllt ein der Schalttemperatur entsprechend heißes Objekt vollständig
die Sichtfläche des Sensors aus, schaltet der dementsprechend einge-
stellte Ausgang und die dazugehörige Schaltzustandsanzeige (LED)
leuchtet.
Montageanleitung
Installation Instructions
Notice de Montage
Infrarotsensoren
Infrared heat sensors
Détecteurs
d'infrarouges
OWI
Sachnr. 701426 / 00 12 / 99
46 83 144 205 267 mm Abtastdurchmesser
200 500 1000 1500 2000 mmAbtastabstand
Linsendurchmesser 22 mm
L
L+
BK
WH
BN
BU
L
L+
3
2
4
1Kabel
Stecker
Kein Ausgang:
Temperatur zu niedrig
Ausgang A1:
Temperatur im Sollbereich
Ausgang A1 und A2:
Temperatur zu hoch
150
130
Objekttemperatur
t [s]
ϑ [°C]
Hinweis:
Die Potentiometer A1 und A2 sind
werkseitig auf Maximum Tempe-
ratur (500 °C) eingestellt.
Um die Schaltpunkte zu verringern
müssen die Potentiometer im Uhr-
zeigersinn gedreht werden.
R
Einstellbeispiel
Schaltpunkt A1 A2
