Side 1/8
Montageanleitung
Installation Instructions
Notice de Montage
Inkrementaler
Drehgeber RB
Incremental
encoder RB
Codeur
incrémental RB
R
Id-Nr. 355 334 02 Sachnr. 704209/01 08/2010
Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen
lassen sich Wegstrecken und Winkelbewegungen messen und Positio-
nen bestimmen.
• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/
“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
• Max. Drehzahl mechanisch: 10 000 U / min
• Max. Drehzahl elektrisch (in U / min): (fmax / Z)*60
(fmax = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz
der Folgeelektronik in Hz; Z = Strichzahl)
• Ausgänge kurzschlussfest gegen UNund UP< 60 s
Montage
Schalten Sie die Anlage spannungsfrei. Der Antrieb darf
während der Montage nicht in Betrieb gesetzt werden.

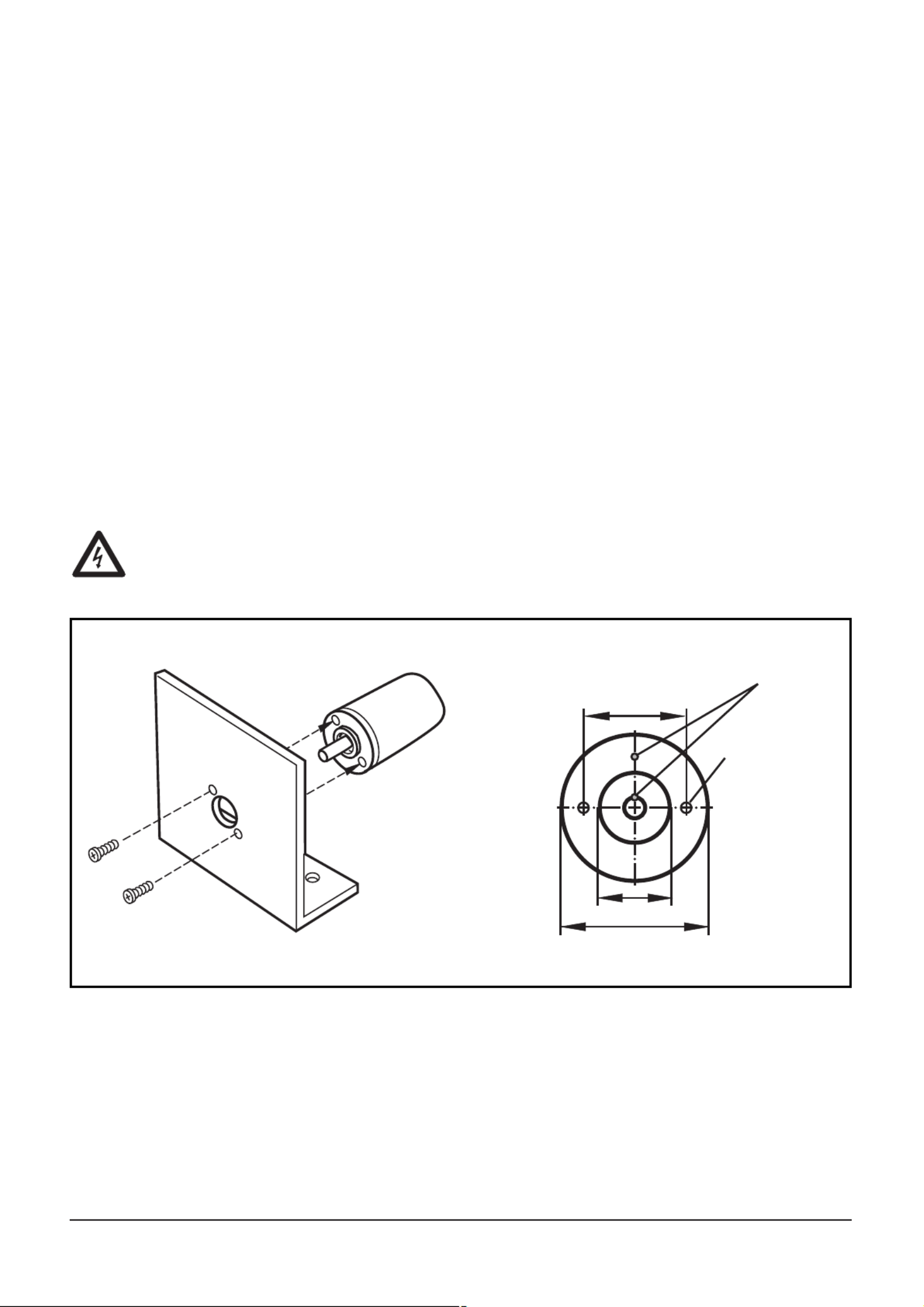

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden
werden, um Wellen- und Lagerschäden zu vermeiden.
Bei Wegmessung mit Ritzel und Zahnstange sollte der
Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei
Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende
eines flexiblen gelagerten Hebels montiert werden.
2
18
35
25
Montagewinkel
E 60033
Referenzmarke
Gewinde
M3
5 tief
