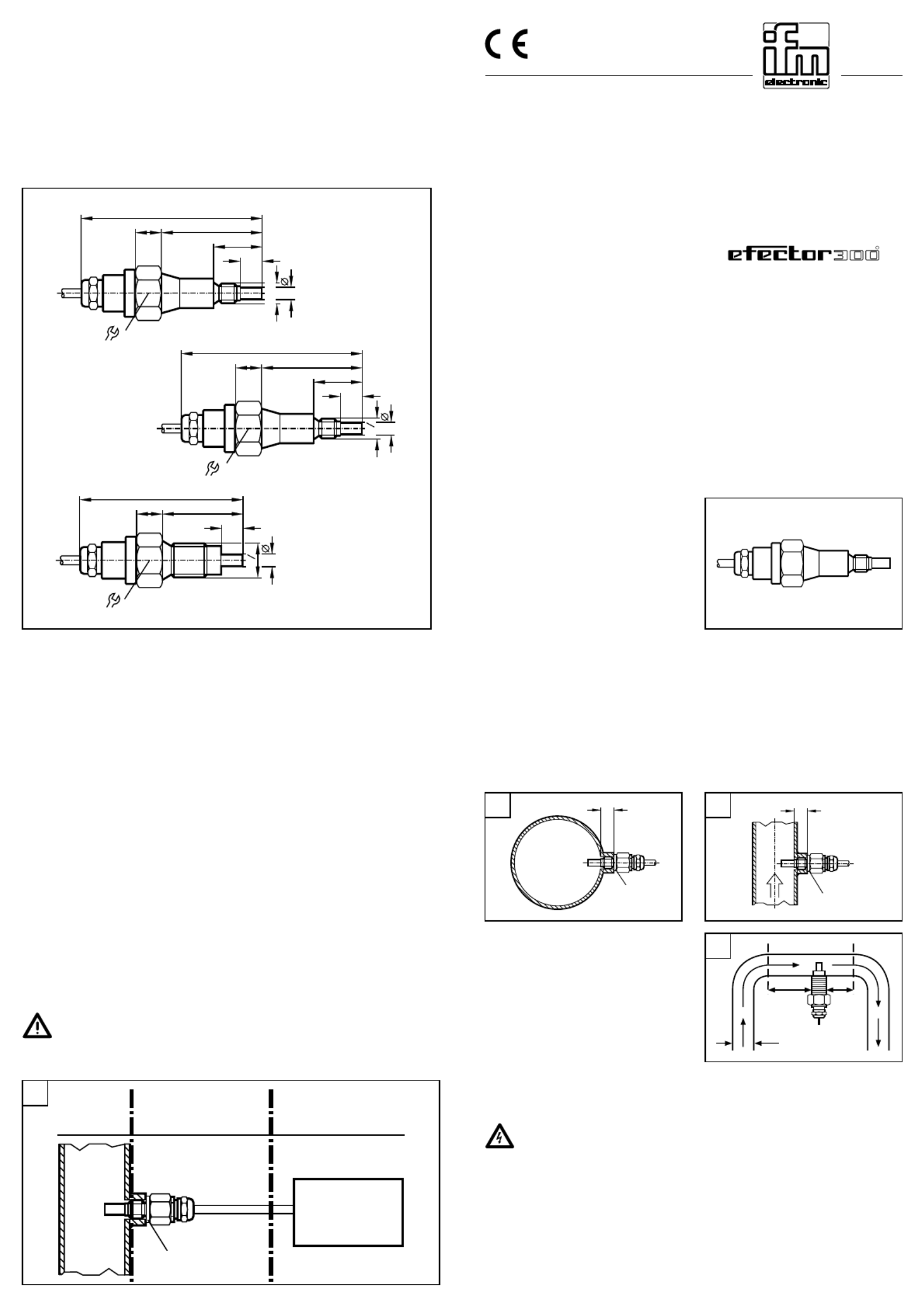

Side 1/9
Bestimmungsgemäße Verwendung
Der Stmungssensor überwacht in Verbindung mit dem Schaltverstärker
VS 0200Exi Strömungen in flüssigen und gasförmigen Medien. Die
Sensor-Verstärker-Kombination erfaßt, ob ein voreingestellter Strö-
mungswert erreicht ist (= Medium strömt) oder nicht (= Medium
strömt nicht) und meldet dies durch ein Schaltsignal.
Der Sensor erlIt die Anforderungen gemäß EN 50 014 und EN 50 020.
In Verbindung mit dem Schaltverstärker VS 0200Exi darf er in Anlagen
der Zone 0 verwendet werden, in denen explosionsfähige Gas / Luft-
oder Dampf / Luft-Gemische bei Drücken von 0,8 bar ... 1,1 bar und
bei Gemischtemperaturen von -20°C ... +60°C auftreten (PTB Zulas-
sung Nr. Ex-94.C.2029).
Der Explosionschutz des Sensors hängt u. a. von der Dichtheit der
Sensorspitze ab. Er darf deshalb nur für solche brennbaren Gase und
Flüssigkeiten verwendet werden, für die die Sensorspitze hinreichend
chemisch und gegen Korrosion beständig ist.
Montage
Nur die Sensorspitze darf in Zone 0 montiert werden; das End-
stück muß sich in Zone 1 oder 2 befinden.
Die Abdichtung an der Übergangsstelle muß nach den Bestim-
mungen des jeweiligen Einsatzfalles ausgelegt sein.
Die Sensorspitze sollte vollständig ins Medium hineinragen.
Montieren Sie das Gerät bei waagerecht verlaufenden Rohren mög-
lichst seitlich (Abb 2). Nicht direkt von oben oder unten.
Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der
Steigleitung (Medium strömt aufwärts, Abb. 3).
A = 15mm für Geräte mit Anschluß M12 x 1 und G 1/4,
A = 33mm für Geräte mit Anschluß G 1/2.
Um Fehlfunktionen zu vermei-
den, ssen Mindestabstände
zwischen Sensor und Krümmun-
gen, Ventilen u. ä. eingehalten
werden.
- Mindestens 5 mal Rohrdurch
messer an der Anströmseite.
- Mindestens 3 mal Rohrdurch
messer an der Abströmseite.
Elektrischer Anschluß:
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Anschlußbelegung: siehe Montageanleitung zu Schaltverstärker
VS 0200Exi.
Wartung:
Der Strömungssensor ist in die wiederkehrende Druckprüfung des
Behälters bzw. der Rohrleitung einzubeziehen.
Montageanleitung
Installation Instructions
Notice de Montage
Strömungssensor
Flow sensor
Sonde de bit
SF (Ex)
Sachnr. 701038 / 01 09 / 99 Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei
R
A
2
A
3
min.
5 x D
min.
3 x D
D
4
Dichtung
VS 0200Exi
1
Dichtung
Zone 0 Zone 1 oder 2 erhalb des Auß
Ex-Bereichs
Dichtung
27
15
102
12
56
27
M12x1
7,7
G2
1
12
4515
7,7
27
92
27
15
102
12
56
27
7,
7
G 4
1
SFR14
SFM12
SFR12
