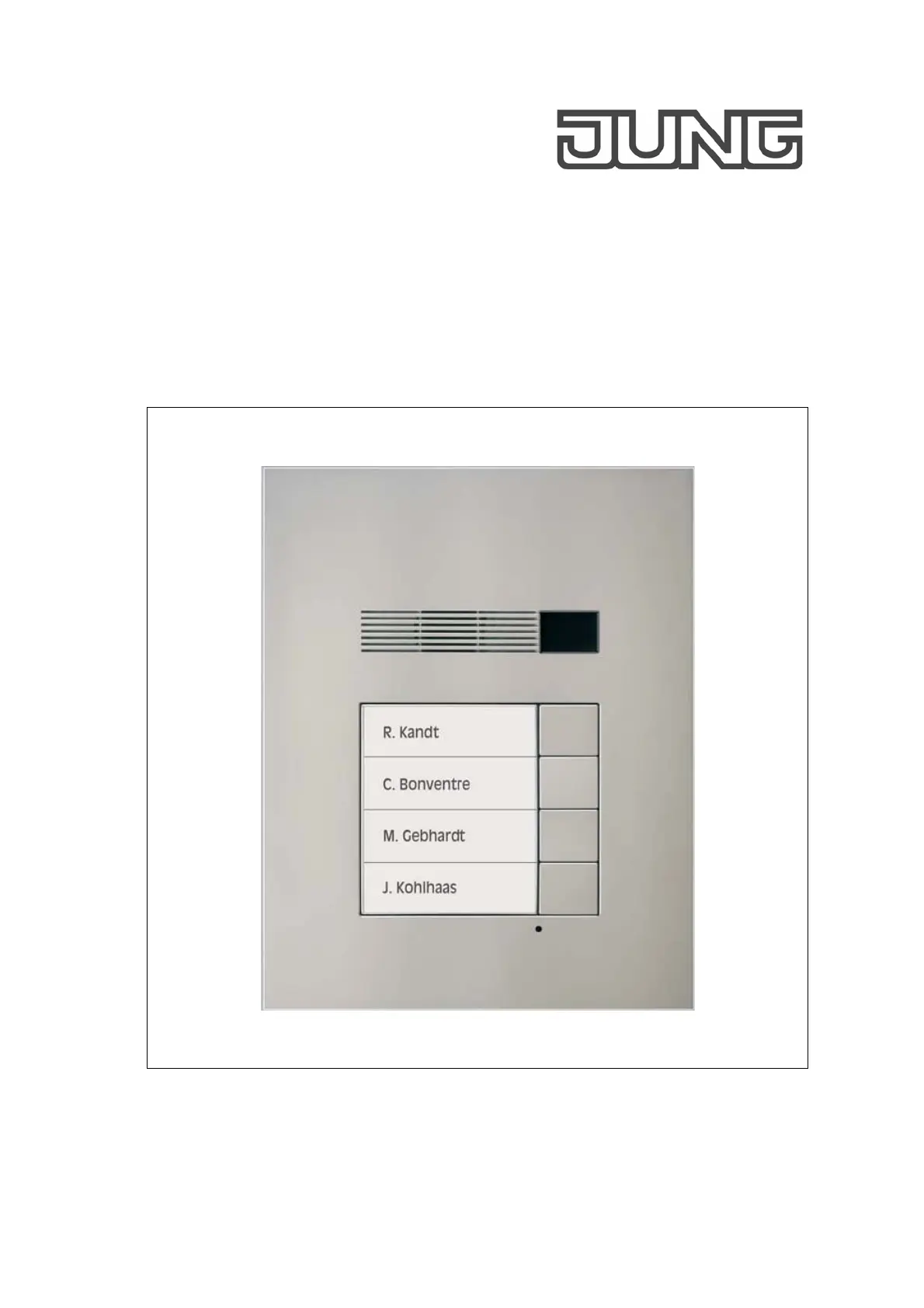

Side 1/26
Productinformatie
DCM buitenstation Video inbouw
1-4 voudig
TK ASV AL 114 WW
TK ASV AL 114
TK ASV ES 114
2-8 voudig
TK ASV AL 128 WW
TK ASV AL 128
TK ASV ES 128
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
Telefoon +49.2355.806-0
Telefax +49.2355.806-189
E-mail: mail.info@jung.de
Internet: www.jung.de
2
Inhoudsopgave
Veiligheidsinstructies ...........................................................................................................3
Correct gebruik ....................................................................................................................4
Toepassing.......................................................................................................................4
Functiebeschrijving...........................................................................................................4
Apparatuuroverzicht.............................................................................................................5
Montage en installatie..........................................................................................................6
Voorbeeld schakelschema (6-draadsbedrijf) ....................................................................6
Aansluitschema ................................................................................................................6
Aansluitmogelijkheid voor een deuropener-relais.............................................................6
Inbedrijfname .....................................................................................................................10
Legenda akoestische en optische signalen, druk op een toets ......................................11
Toetsen-layout instellen.....................................................................................................11
Beltoetsprogrammering......................................................................................................14
Basisprincipe..................................................................................................................14
Programmeren van een beltoets ....................................................................................14
Programmeren van een tweede binnenstation op een beltoets (paralleloproep) ...........16
Wissen van de programmering ......................................................................................17
Parameter ..........................................................................................................................18
Instelbare parameters ....................................................................................................18
AS-adres instellen en blokkeren.....................................................................................18
Programmeervergrendeling instellen en opheffen..........................................................18
Lichtschakelfunctie.........................................................................................................18
Lichtautomaat.................................................................................................................18
Licht schakelen...............................................................................................................18
Naamplaatverlichting......................................................................................................18
Parameter instellen met DIP-schakelaar ........................................................................19
Beletteren van de naamplaat .............................................................................................21
Storingen herkennen, weergeven en opvragen .................................................................21
Storingen herkennen en weergeven...............................................................................21
Begrippen ..........................................................................................................................22
Algemeen betreffende kabelinstallatie in DCM-audio-installaties ......................................23
6-draadsbedrijf ...............................................................................................................23
Reiniging............................................................................................................................25
Technische gegevens........................................................................................................25
Garantie .............................................................................................................................25
3
Veiligheidsinstructies
Montage, installatie en inbedrijfname mogen alleen door een elektrotechnicus worden
uitgevoerd!
Houdt de veiligheidsvoorschriften confo or werkzaamheden aan rm DIN VDE 0100 aan vo
installaties met netvoeding 230 V-wisselspanning.
Bij de installatie van TCS:BUS-installaties moeten de algemene veiligheidsbepalingen
voor radiozendapparatuur conform VDE 0800 worden aangehouden:
• gescheiden installatie van krachtstroom- en zwakstroomkabels,
• minimale afstand van 10 cm bij gemeenschappelijke kabelinstallatie,
• toepassing van scheidingschotten tussen kracht- en zwakstroomkabels in
gemeenschappelijk gebruikte kabelkanalen,
• gebruik van standaard telecommunicateikabels, bijv. J-Y (St) Y met 0,8 mm diameter,
• aanwezige kabels (modernisering) met afwijkende doorsnedes kunnen rekening
houdend met de lusweerstand worden gebruikt.
Door geschikte bliksembeveiligingsmaatregelen moet worden gewaarborgd, dat op de
TCS:BUS-aders a en b telkens een spanning van 32 V DC niet wordt overschreden.
4
Correct gebruik
Toepassing
• Aanbellen bij deuren
• Synchroonspreken in hoogwaardige kwaliteit (duplex)
• Beeld inschakelen op een video binnenstation bij het indrukken van een beltoets
• Licht schakelen
Functiebeschrijving
• Camera met een resolutie van 1,3 MP, detectiehoek: 130°, automatische
beeldcorrectie, automatische dag- en nachtomschakeling, automatische
tegenlichtcompensatie, automatische witbalans, camera-afdekking van slagvast
kunststof.
• Duplex-bedrijf in combinatie met Comfort binnenstation
• Halfduplex-bedrijf in combinatie met Standaard binnenstation
• Hoogwaardige audiokwaliteit met actieve ruisonderdrukking (Noise- en Line-Echo-
Cancellation)
• AEC (Acoustic Echo Cancellation), elektronische methode voor akoestische
echoreductie
• Automatisch kalibreren op de omgevingscondities en invloeden op het net
• Hoogwaardig geluid en grote luidsprekerdynamiek
• Volume instelbaar
• Beltoetsen modulair 1-4 voudig resp. 2-8 voudig
• Akoestische terugmelding bij aanbellen (bevestigingstoon)
• Akoestische bezetindicatie bij bestaande spreekverbinding
• Automatische gespreksafschakeling
• Homogene tekstveldverlichting met duurzame en stroombesparende LED's
• Storingsanalyse via verschillende knipperfuncties van de LED-naamplaatverlichting
• Storingsindicatie door akoestische terugmelding bij indrukken van een beltoets
• Weerbestendige luidspreker
• massief, robuust metalen voorplaat
• roestvrijstalen inbouwhuis, inbouw
• afstelbare inbouwdoos
• Geïntegreerde diefstalbeveiliging
• Beltoets in basisinstelling bezet met licht schakelen
• Licht schakelen bij het aanbellen afhankelijk van de helderheid (lichtautomaat)
• Helderheidsdrempel instelbaar
• Programmering zonder woningtoegang mogelijk.
• Aansluiting: 6-draads techniek
• Elektret-condensatormicrofoon
• Audio- en video-stations zijn binnen één installatie combineerbaar
• Professionele naamplaatbelettering met het JUNG beletteringstool
www.jung-beschriftungsservice.de
5
Apparatuuroverzicht
Weergave: TK AS AL 114, zonder naamplaatje
Voorplaat
Bevestigingsschroef
Microfoonopening
Luidspreker Camera en
lichtsensor
Bevestigingsschroef
Aansluitklem
Bevestigingsgaten
Kabelinvoer
Klemmen
bezetting
Opsteekbare
EEPROM-
printkaart
DIP-
schakelaar
Beltoets
Naamplaat-
verlichting
Afdekking
Steekplaats
6
Montage en installatie
Voorbeeld schakelschema (6-draadsbedrijf)
Aansluitschema Aansluitmogelijkheid voor een deuropener-relais
Gebruik het deuropener-relais TK TR 24 EB.
Potentiaalvrij relaiscontact:
Max. AC 24 V, 2 A van externe voedingsspanning
Bij gebruik van TK SV STG 60 REG + TK SV 2500 REG kunnen 8 binnenstations + 8
parallelgeschakelde binnenstations aangesloten worden. Let op de maximale uitgangstroom!
optioneel
Video
binnenstation
Video
binnenstation
Video buitenstation
8
Apparaat monteren
• Leid de aders door de kabeldoorvoeropening.
• Bevestig het apparaat met de beide lange
cilinderschroeven 1 en 2 (meegeleverd) in de
inbouwdoos.
• Selecteer de TKM-toetsen volgens de configuratie.
Let op de mechanische codering van de toetsen.
Klik de toetsen met lichte druk vast.
Let erop dat de kabels niet worden
ingeklemd.
Draai eerste bovenste schroef vast en
daarna de onderste schroef.
Kabels aansluiten
• Trek de opsteekbare aansluitklem naar onderen
toe af.
• Sluit de aders op de aansluitklem aan (steekbare
schroefklem) conform het klemaansluitschema.
• Plaats de aansluitklem weer.
De kabel in de ruimte onder de aansluitklem leggen.
Uitstekende aders hinderen de montage van de
naamplaat.
Klemaanduidingen
Voer de volgende stappen uit voordat het apparaat wordt gesloten.
• Inbedrijfname
• Toetsen-layout
• Programmering
• Parameters instellen
Beletteren van de naamplaat
1
2
9
Naamplaat
• Schuif de beschreven folie (2) in de naamplaat (1).
1 Naamplaat
2 Beschreven folie
3 Afdichting
• Sluit de opening met de afdichting (3).
Let erop dat de afdichting correct is geplaatst.
Apparaat sluiten
Sluiten van het apparaat
• Plaats de naamplaat (TOP = boven) boven in het
huis en klap het naar beneden.
• Klik de naamplaat hoorbaar vast.
1
2
3
1
3
10
Apparaat openen
• Schuif het openingsgereedschap in de sleuf
onder de naamplaat tot deze borgt.
• Trek het openingsgereedschap met de naamplaat
uit het apparaat.
Inbedrijfname
Eerst de gehele installatie voltooien, dan pas de spanning erop zetten!
• Video-aders V1 en V2 mogen niet – ook niet kortstondig – op de P-, M--, a- of
b- ader worden aangesloten. Dit zal schade geven aan het apparaat.
• Let bij het aansluiten van de video-aders V1 (+) en V2 (-) op de aansluiting van de
polen. Als er na de inbedrijfname een vervormd beeld te zien is, dan moet het
apparaat uitgeschakeld worden en de aders voor het videosignaal omgewisseld
worden.
• Installeer de apparaten van de installatie.
• Controleer de a-, b- en P-ader op kortsluiting
• Schakel de netvoedingsspanning in.
De volgende functies staan zonder verdere programmering ter beschikking
- Spreekverbinding van binnenstation met buitenstations
- Deuropener
- Licht schakelen
Openingsgereedschap
11
Legenda akoestische en optische signalen, druk op een toets
Positieve bevestigingstoon
Negatieve bevestigingstoon
(toets al geprogrammeerd)
Oproeptoon (uit
programmeerbevestiging)
Naamplaatverlichting aan
Prog.2-toon (programmeren
van het 2e serienummer
begint)
NoProg-toon (programmering
wordt gewist, wanneer toets nu
wordt losgelaten)
Naamplaatverlichting knippert
Programmeermodus
0,5 s aan / 0,5 s uit
ProgBlokk-toon
Bezettoon
Naamplaatverlichting knippert snel:
Parametermodus
0,125 s aan / 0,125 s uit
Toets kort indrukken (ca. 1 s)
en loslaten
Toets indrukken, tot ...
Toets loslaten
Naamplaatverlichting flitst:
Storingsmodus
0,175 s aan / 0,825 s uit
Toetsen-layout instellen
De toetsenlayout wordt via DIP-schakelaars geconfigureerd.
Voor het instellen van de toetsenlayout moet de DIP-schakelaar 8 op OFF staan.
Wanneer de toetsenlayout voor 1- en 2-voudige toetsen niet wordt ingesteld,
ontstaan storingen bij de bediening.
Bij verandering van de toetsenlayout meoten alle beltoetsen zijn gewist.
Alle beltoetsen zijn bezet met de functie licht schakelen.
Afdekking DIP-schakelaar
• Open eventueel het apparaat
• Verwijder de afdekking van de DIP-schakelaar.

Produkt Specifikationer

Mærke: JUNG
Kategori: Overvågningskamera
Model: TK ASV AL 114

Har du brug for hjælp?

Hvis du har brug for hjælp til JUNG TK ASV AL 114 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Overvågningskamera JUNG Manualer

JUNG

JUNG TK AS ES 114 Manual

13 September 2024
JUNG

JUNG TK AS AL 128 A Manual

13 August 2024
JUNG

JUNG TK ISV Manual

12 August 2024
JUNG

JUNG TK IS A 514 AD Manual

9 August 2024
JUNG

JUNG TK AS ES 114 A-L Manual

8 August 2024
JUNG

JUNG TK AS ES 128 Manual

7 August 2024
JUNG

JUNG CDBIS50 Manual

4 August 2024
JUNG

JUNG LSBIS50 Manual

3 August 2024
JUNG

JUNG TK IS A 514 A Manual

31 Juli 2024
JUNG

JUNG TK AS AL 128 Manual

30 Juli 2024

Overvågningskamera Manualer

Nyeste Overvågningskamera Manualer

Schlage

Schlage WCO100 Manual

7 April 2025
Schlage

Schlage WCW100 Manual

7 April 2025
IDIS

IDIS TC-D5531RX Manual

6 April 2025
TP-Link

TP-Link Kasa Spot Pan Tilt EC71 Manual

29 Marts 2025
Night Owl

Night Owl CAM-PTZ18X-AHD7 Manual

28 Marts 2025
Tesla

Tesla Smart Camera 360 4G Battery Manual

20 Marts 2025
Tesla

Tesla Smart Camera Outdoor 2K Manual

20 Marts 2025
Tesla

Tesla Smart Camera Omni 360 Manual

20 Marts 2025
Airlive

Airlive AirCam PTZB-630MAI Manual

13 Marts 2025
Wisenet

Wisenet PNM-9022V Manual

8 Marts 2025
