29680 K&M Boxenstativ kurz

Nutzungsinformation

Bestimmungsgemäße Verwendung

Das Boxenstativ ist für die Aufnahme der Teufel Lautsprecher ROCKSTER AIR 2 und

ROCKSTER AIR geeignet. Mit diesem Stativ kann der Lautsprecher sicher aufgenommen und

frei im Raum platziert werden. Durch das »Ring Lock« System kann der Lautsprecher fest und

spielfrei auf dem Stativ montiert werden.

Vorhersehbare Fehlanwendung

Während der Verwendung dürfen die Klemmschrauben nicht geöffnet werden.

Allgemeines

u Das Boxenstativ muss auf einem ebenen und tragfähigen Untergrund abgestellt werden.

u Der Lautsprecher muss fest mit dem Stativ verbunden sein.

u Bedienungsanleitung und Hinweise des verwendeten Lautsprechers beachten.

u Beim Platzieren oder Umstellen mit montiertem Lautsprecher ist erhöhte Vorsicht geboten,

u um ein unerwartetes Anstoßen des Lautsprechers bzw. Statives zu vermeiden.

u Durch Umfallen des Boxenstatives können Personen und Sachschäden entstehen.

u Beim Aufstecken des Lautsprechers besteht Quetschgefahr zwischen den Bauteilen.

u Der Nutzer muss körperlich und fachlich geeignet sein.

u Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer

u aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

u Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

u Montagehinweise.

u Ungeeignete oder nicht bestimmungsgemäße Verwendung.

u Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.

u Natürliche Abnutzung.

u Nachlässiger Umgang.

u Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

u Einwirkung von Teilen fremder Herkunft.

u Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Technische Daten

Material

Sockel, Grundrohr: Stahl, pulverbeschichtet schwarz

Senkschraube, Distanzbuchse, Zylinderstift: Stahl verzinkt

Spannmuffe: Aluminium, eloxiert

Konuszapfen, Klemmelement: Kunststoff, grau/schwarz

Gewindebuchse: Aluminium, blank

Gummiauflage: Kautschuk

Tragfähigkeit Teufel ROCKSTER AIR 2 und ROCKSTER AIR, max. 14,5 kg

Maße

(B) 292 x (T) 292 x (H) 536 mm

Aufnahme »Ring Lock« ø 35-37 mm

Verpackung (B) 495 x (T) 335 x (H) 95 mm

Gewicht 5,0 kg

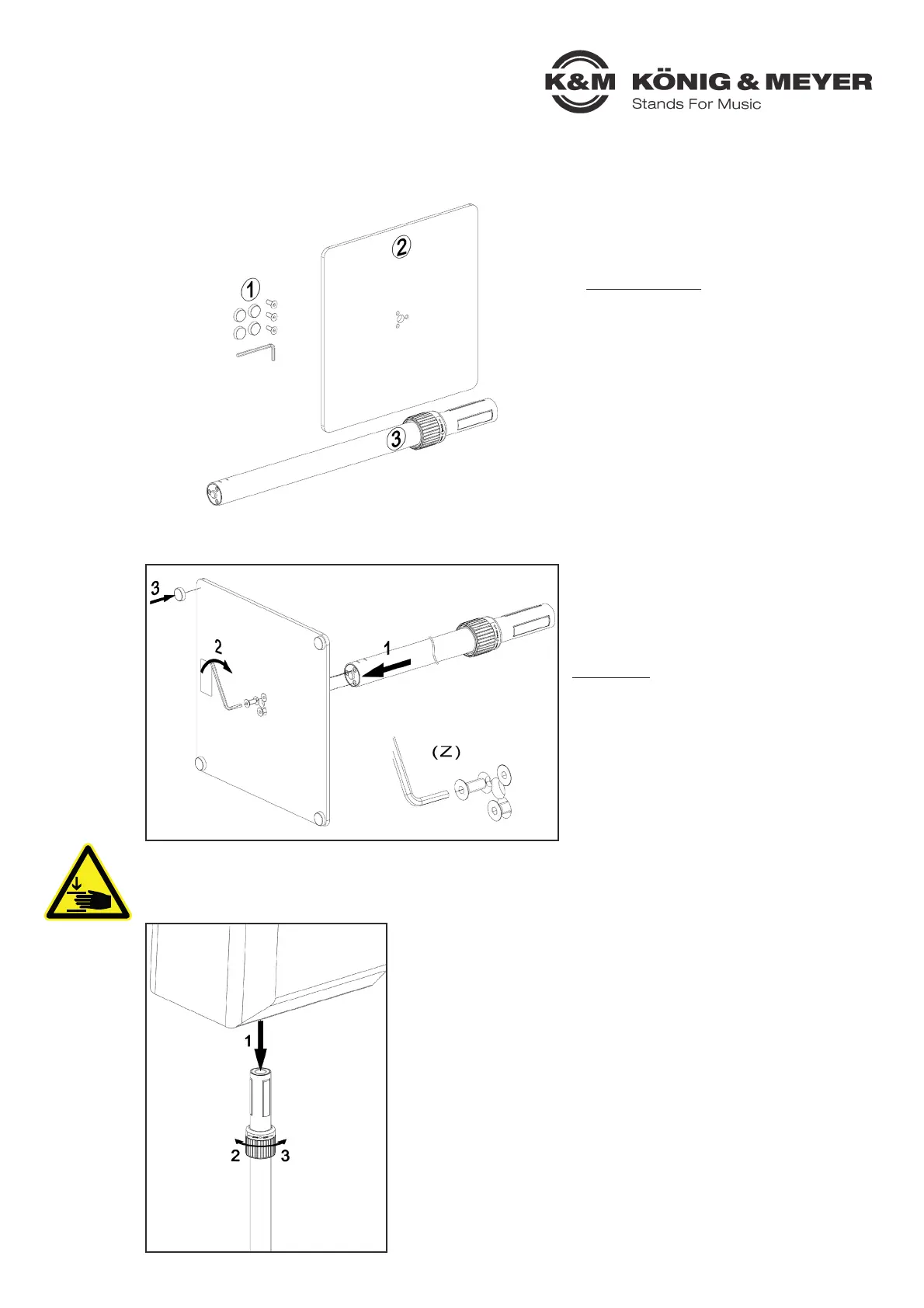

Montage

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

1 Zubehörbeutel:

4x Gummiauflage

3x Senkschraube M6 x 16 mm

1x Innensechskantschlüssel SW4

2 Sockel

3 Grundrohr

2.) Stativ montieren

Das Grundrohr mit dem Gewindebolzen

in den Sockel fügen 1 und mit den drei

Senkschrauben verschrauben 2.

HINWEIS:

Darauf achten, dass die Sen-

kungen im Sockel nach unten zeigen Z.

Das maximale Anzugsmoment darf 8 Nm

nicht überschreiten.

Die vier Gummiauflagen, wie abgebildet

auf dem Sockel verkleben 3.

 Stativ ist ordnungsgemäß aufgebaut.

 Stativ ist auf einem ebenen und tragfähigen Untergrund

 aufgestellt.

 Verschlusskappe der Flanschbuchse am ROCKSTER AIR 2

 ist geöffnet.

 »Ring Lock« ist auf open und somit auf den kleinsten Durch-

 messer eingestellt.

ROCKSTER AIR 2 von oben auf das »Ring Lock« aufsetzen 1.

Das »Ring Lock« muss vollständig in die Flanschbuchse ein-

tauchen.

ROCKSTER AIR 2 in die gewünschte Position ausrichten und

durch Drehen in Richtung close 2 an der Spannmuffe den Laut-

sprecher fest und spielfrei auf dem Stativ befestigen. Durch

Drehen in Richtung open 3 wird der Lautsprecher wieder gelöst

und kann vom Stativ genommen werden.

!Beim Aufstecken des Lautsprechers besteht Quetschgefahr zwischen den Komponenten!

3.) Lautsprecher an Stativ montieren
