Side 1/8

1 / 4

HDS 100 20410059

Sat-Stativ

Merkmale

Das Sat-Stativ HDS 100 wird dann eingesetzt, wenn vom

Standort des Caravans oder Wohnmobils keine „freie Sicht“

zum Satelliten besteht. Es dürfen keine Gegenstände

(Büsche, Bäume, Häuser etc.) die gedachte freie Linie zum

Satelliten unterbrechen, da sonst ein einwandfreier Empfang

nicht möglich ist.

■Geeignet für folgende Satelliten-Antennen:

BAS 65 CAS 60 CCA 600

CAS 80 CCA 750

■Für den mobilen Einsatz von Satelliten-Antennen

■Dreibein-Stativ aus Aluminium

■Maximale Höhe: 150 cm

Lieferumfang

●Sat-Stativ

●Heringe, 3 Stück

●Verlängerung

●Tragetasche

●4 Adapter-Hülsen für die Montage der Antenne BAS 65

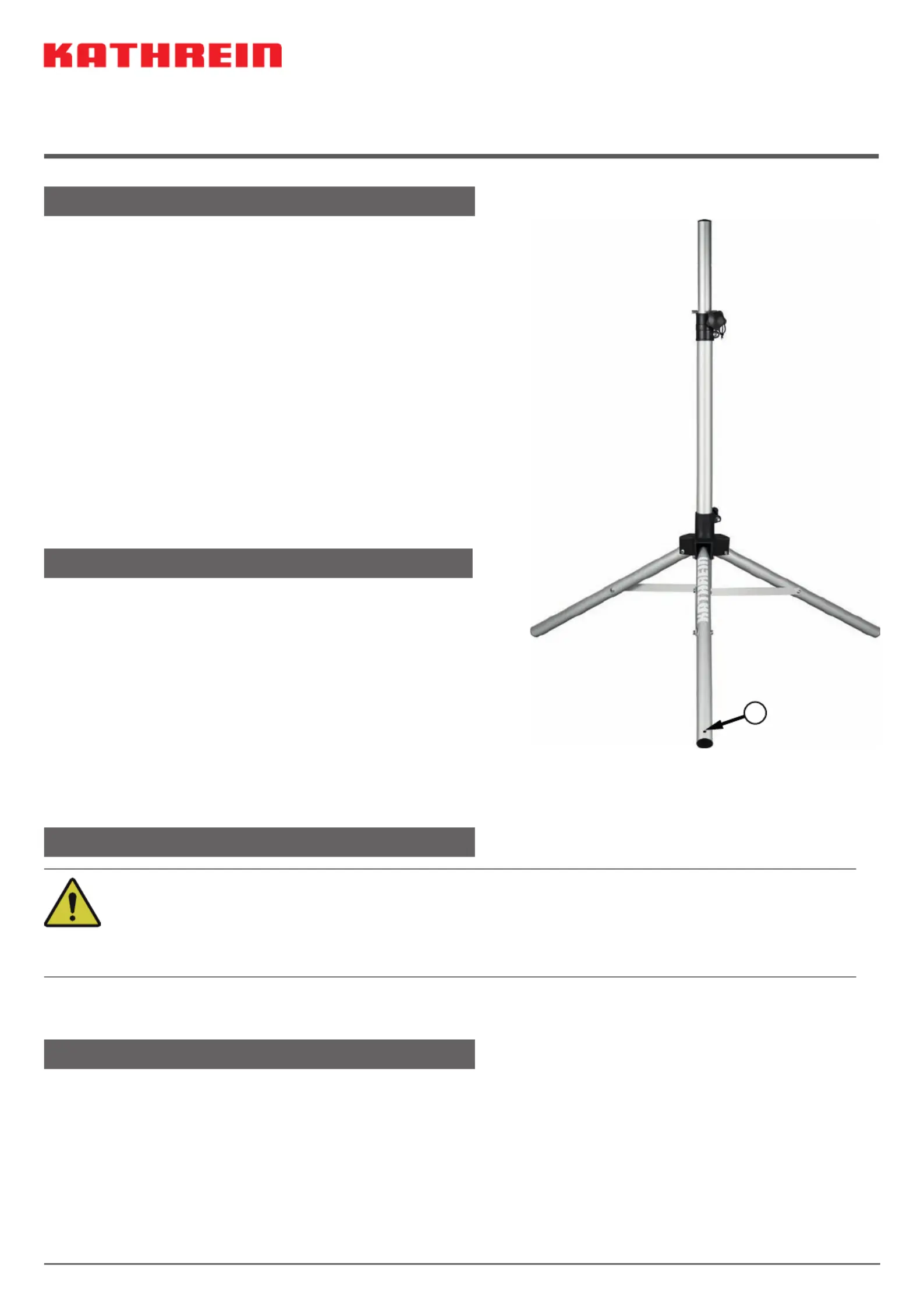

Abb. 1: Sat-Stativ HDS 100

Antennen-Standort wählen

Vorsicht

Verletzungsgefahr durch das Sat-Stativ mit montierter Satelliten-Antenne und das Antennenkabel (Koaxial-

kabel). Stolpergefahr!

Stellen Sie das Sat-Stativ so auf und verlegen Sie das Antennenkabel so, dass weder Sie noch andere

Personen darüber stolpern können oder auf andere Weise behindert oder gefährdet werden.

►Wählen Sie für das Sat-Stativ einen Standort, an dem die Antenne eine freie Sicht zum Satelliten hat.

Montage

A Sat-Stativ aufstellen

Sat-Stativ aufklappen, ausrichten und sichern

1. Lösen Sie die Sterngri-Schraube (Abb. 2, S. 2) und klappen Sie die Beine des Sat-Stativs auf. Drücken Sie ① ⑤

dazu den Gelenkkopf nach unten, bis die Streben waagerecht stehen.② ③

2. Ziehen Sie die Sterngri-Schraube fest und stellen Sie das Sat-Stativ an den vorgesehenen Standort.

3. Richten Sie das Sat-Stativ so aus, dass das Mastrohr senkrecht steht und eines der Beine in Richtung des Satel-④

liten zeigt.

2 / 4

Vorsicht

Verletzungsgefahr durch Umkippen des Sat-Stativs bei starkem Wind. Verankern Sie die Heringe ausrei-

chend fest im Untergrund.

Sichern Sie das Sat-Stativ mit den mitgelieferten Heringen. Stecken Sie dazu die Heringe durch die Önungen in den

Stativ-Beinen (Abb. 1, S. 1) in den Untergrund. Ⓐ

Verlängerung vorbereiten

5. Lösen Sie die Sterngri-Schraube (Abb. 3) und ziehen Sie die Verlängerung soweit nach oben, bis 2 Splintlöcher Ⓒ Ⓓ

sichtbar sind.

6. Stecken Sie den Splint Ⓑ soweit durch das untere der beiden Splintlöcher, bis seine beiden Nuten in der Rohrwand liegen.

Antenne montieren und Verlängerung auf die endgültige Höhe ausfahren

7. Montieren Sie die Antenne auf der Verlängerung. Bitten Sie bei Bedarf eine weitere Person um Hilfe, etwa um die

Antenne zu halten, während Sie die Antenne am Mast festschrauben.

Hinweis

Um die Antenne

BAS 65 zu montieren, benötigen Sie die mitgelieferten Adapter-Hülsen. Wie Sie diese Hülsen

verwenden, ist in Abb. 5, S. 3 beschrieben.

Warnung

Verletzungsgefahr durch vollständiges Herausziehen der Verlängerung aus dem Mastrohr. Ziehen Sie die

Verlängerung höchstens soweit aus dem Mastrohr, bis das 5. Splintloch gerade sichtbar ist und die Verlänge-

rung maximal 62 cm aus dem Mastrohr ragt.

Ziehen Sie mit einer Hand die Verlängerung mit der montierten Antenne auf die gewünschte Höhe aus, ohne die Maxi-

malhöhe zu überschreiten.

9. Stecken Sie mit der anderen Hand den Splint soweit durch das gewünschte tiefere Splintloch, bis seine beiden Nuten

in der Rohrwand liegen (Abb. 4).

10. Senken Sie die Verlängerung langsam ab, bis der Splint auf dem Mastrohr auiegt.

11. Richten Sie die Antenne in Richtung des Satelliten aus und ziehen Sie die Sterngri-Schraube etwas an. Ⓒ

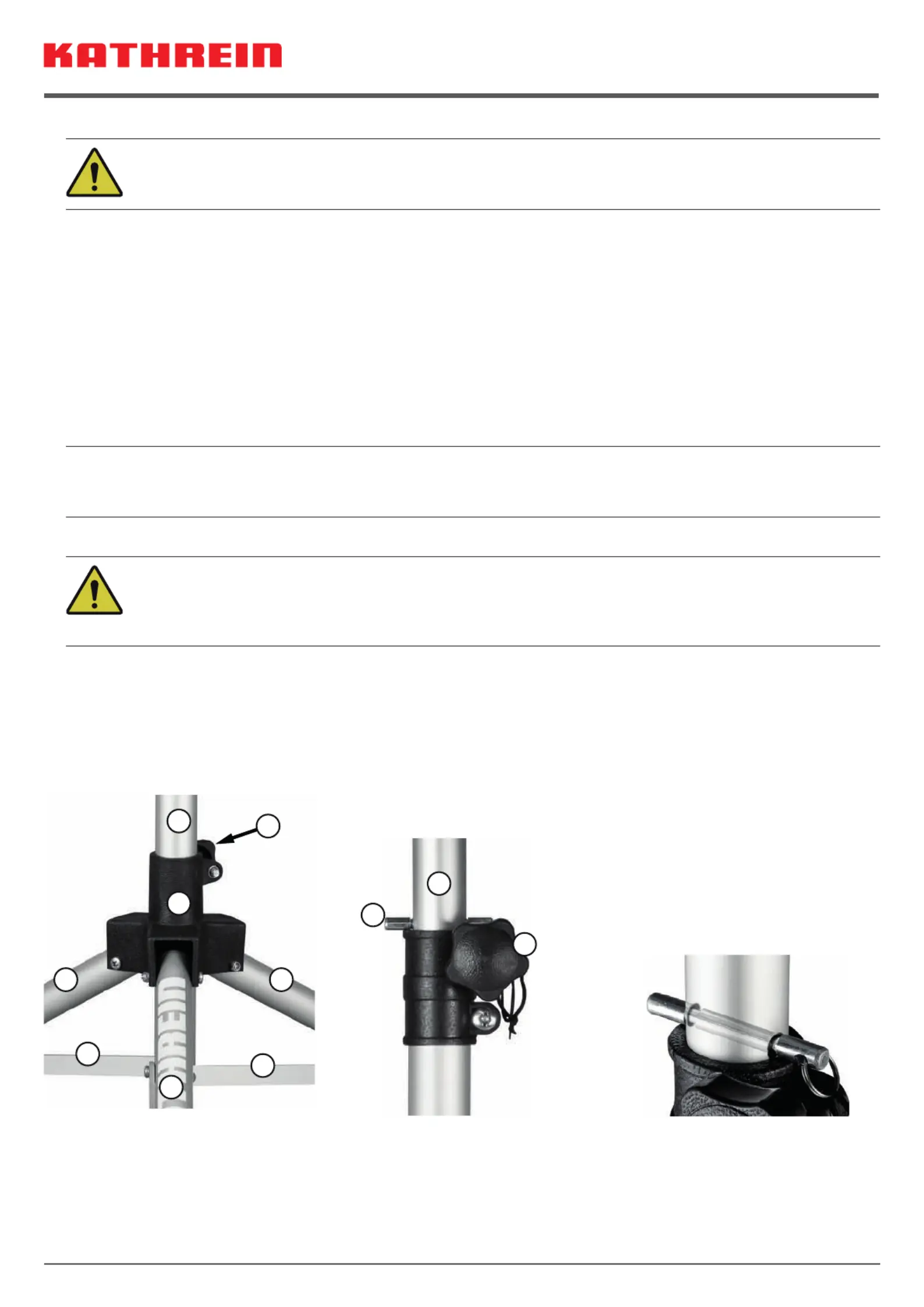

Abb. 2: Mastrohr und Beine

Abb. 3: Mastrohr und Verlängerung Abb. 4: Korrekte Lage des Splints

Produkt Specifikationer

Mærke:	Kathrein
Kategori:	Satellitmodtager
Model:	HDS 100
Produktfarve:	Aluminium
Pakkevægt:	2000 g
Materiale:	Aluminium
Bæretaske:	Ja
Formål:	TV-antenne
Antal ben:	3 ben
Højde (maks.):	1500 mm
Maksimal vægtkapacitet:	- kg
