Kenmore 22-14169 Manual

Kenmore Opvaskemaskine 22-14169

Læs gratis den danske manual til Kenmore 22-14169 (84 sider) i kategorien Opvaskemaskine. Denne vejledning er vurderet som hjælpsom af 52 personer og har en gennemsnitlig bedømmelse på 4.7 stjerner ud af 26.5 anmeldelser. Har du et spørgsmål om Kenmore 22-14169, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/84

OWNER’S MANUAL

MANUEL DE L’UTILISATEUR

MANUAL DEL PROPIETARIO

DISHWASHER MAINTENANCE 3 ......

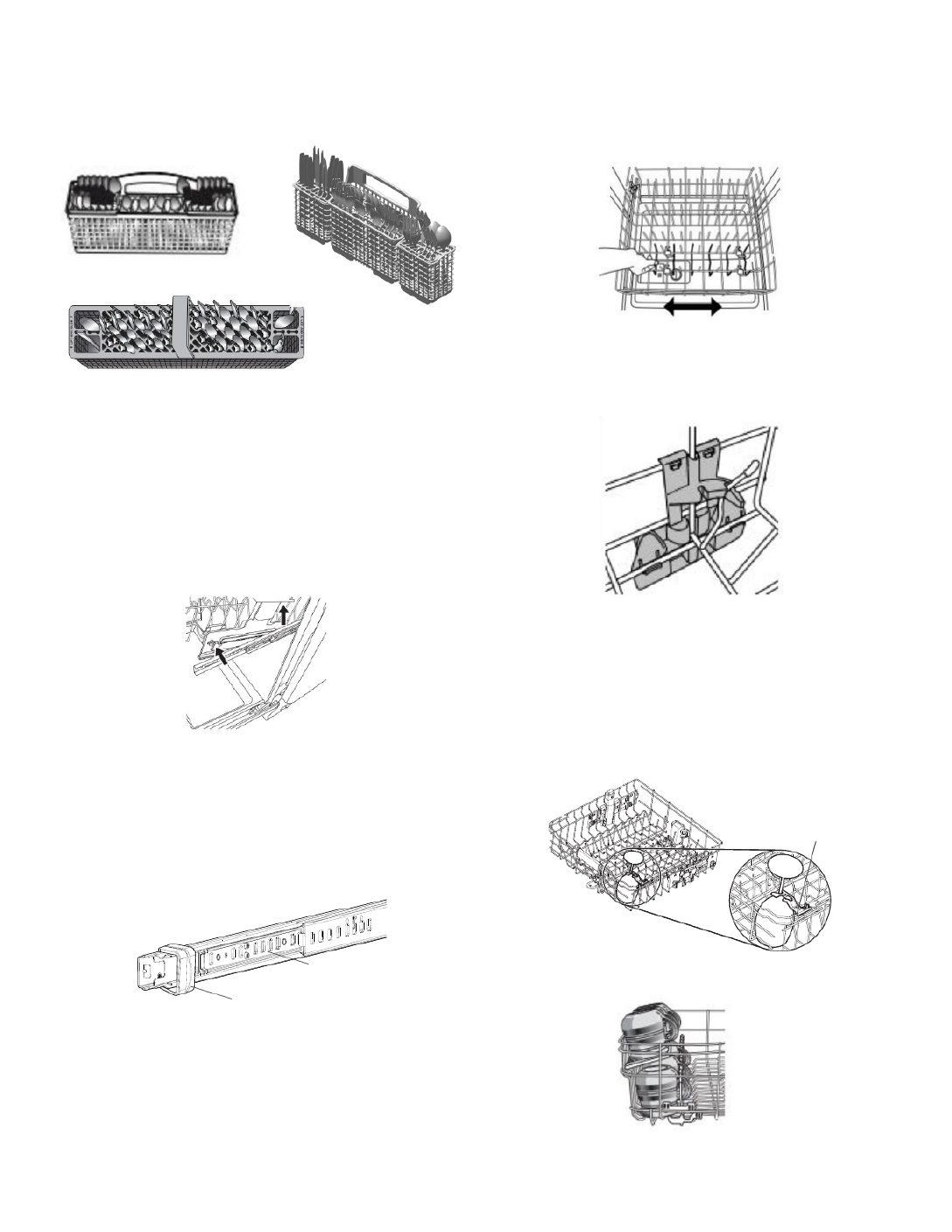

DISHWASHER LOADING TIPS 4 ........

DISHWASHER CARE 5 .......................

DISHWASHER SETTING MENU 6 ......

ERROR CODES 7 ................................

Error codes / blinking lights 7 ..................

INSTALLATION REQUIREMENTS 8 ...

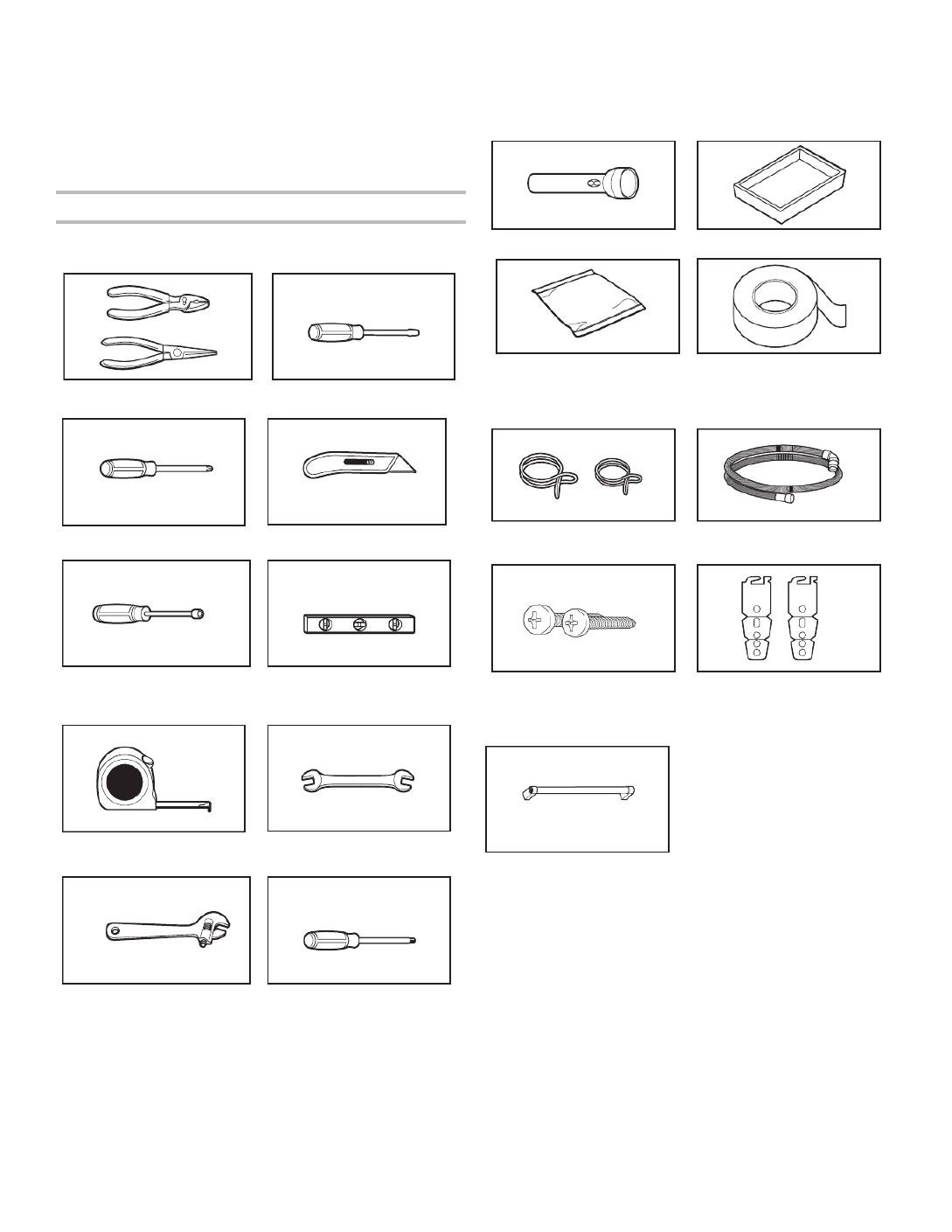

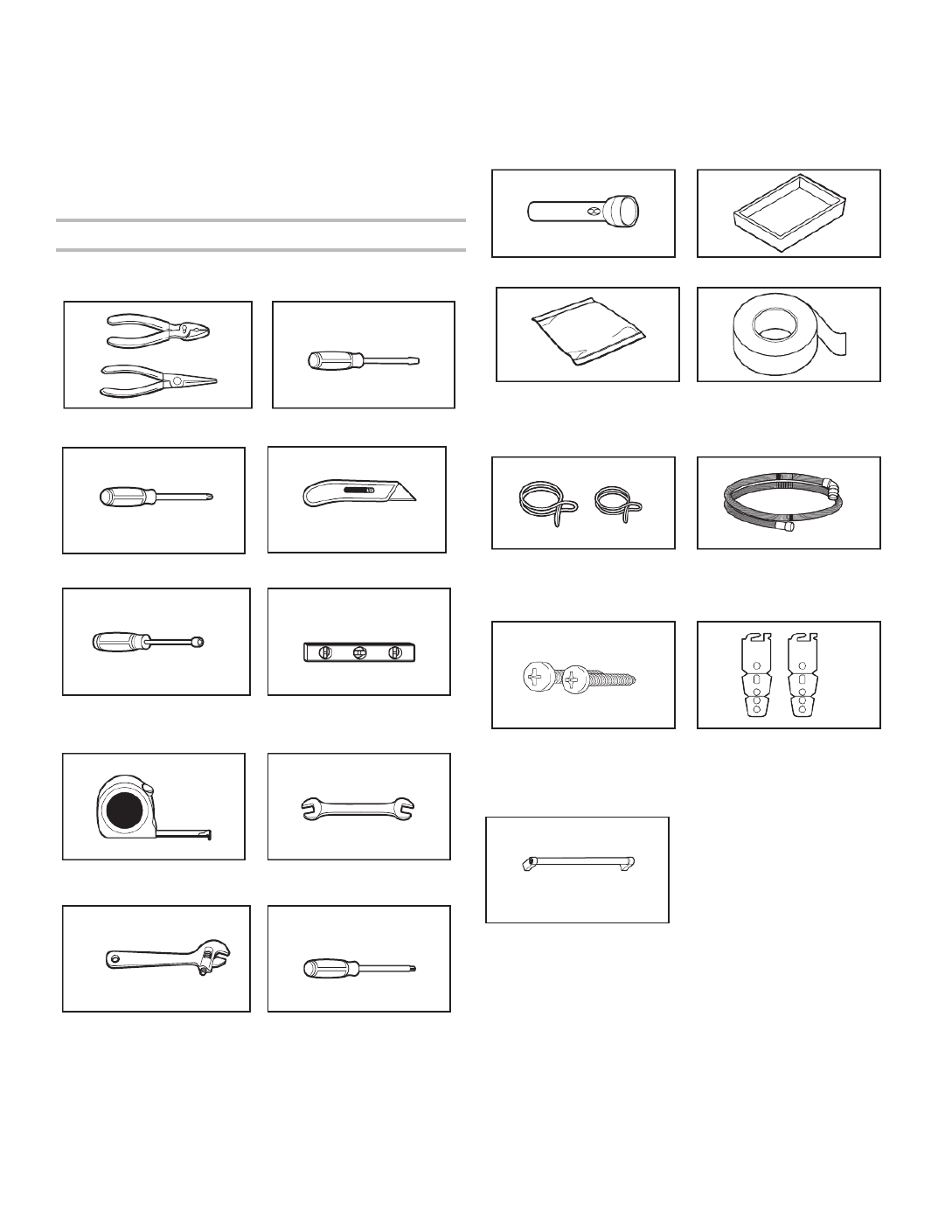

Tools and parts 8 .....................................

Location requirements 10 ........................

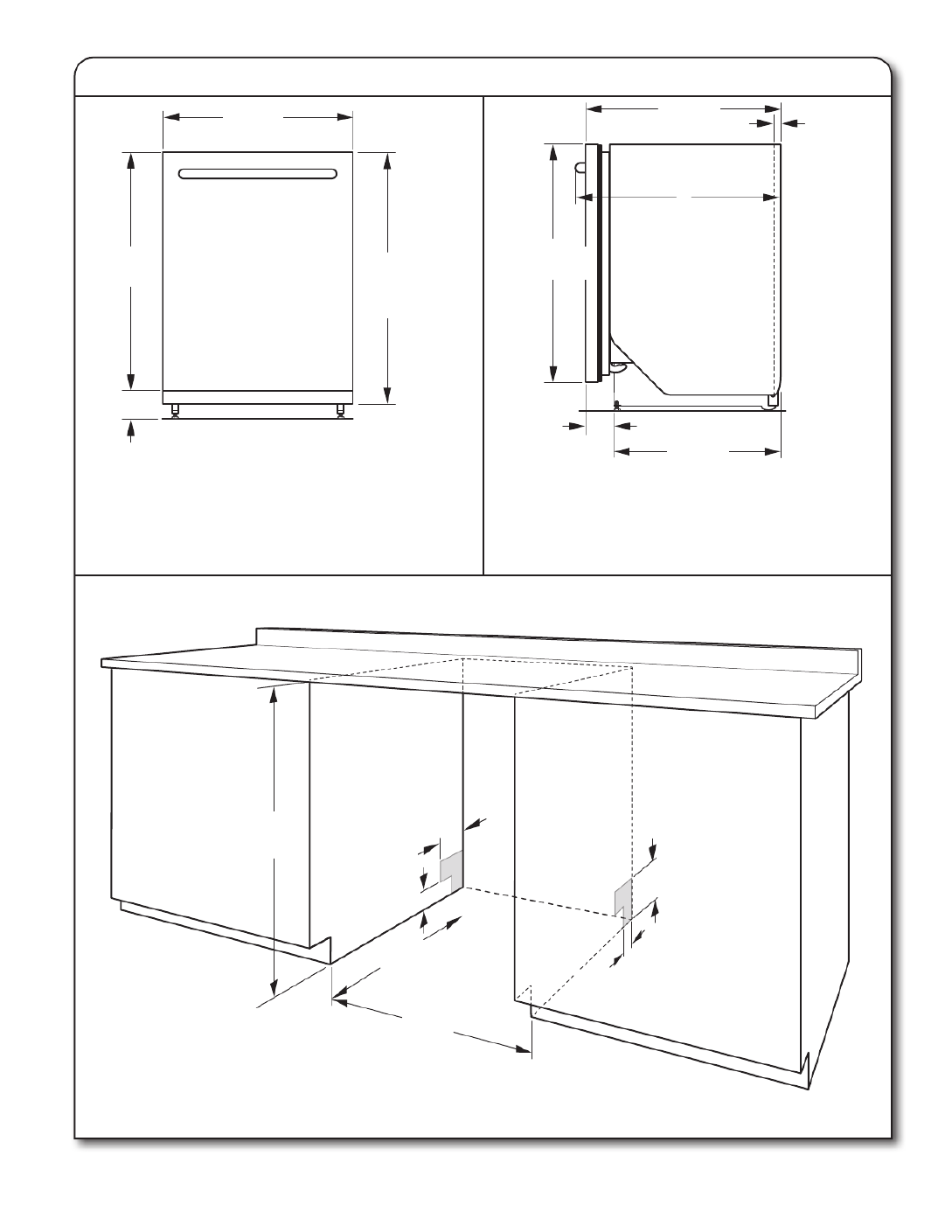

Product and cabinet opening

dimensions: 11 .........................................

Drain requirements 12 .............................

Water supply requirements 12 .................

Electrical requirements 12 .......................

INSTALLATION INSTRUCTIONS 13 ...

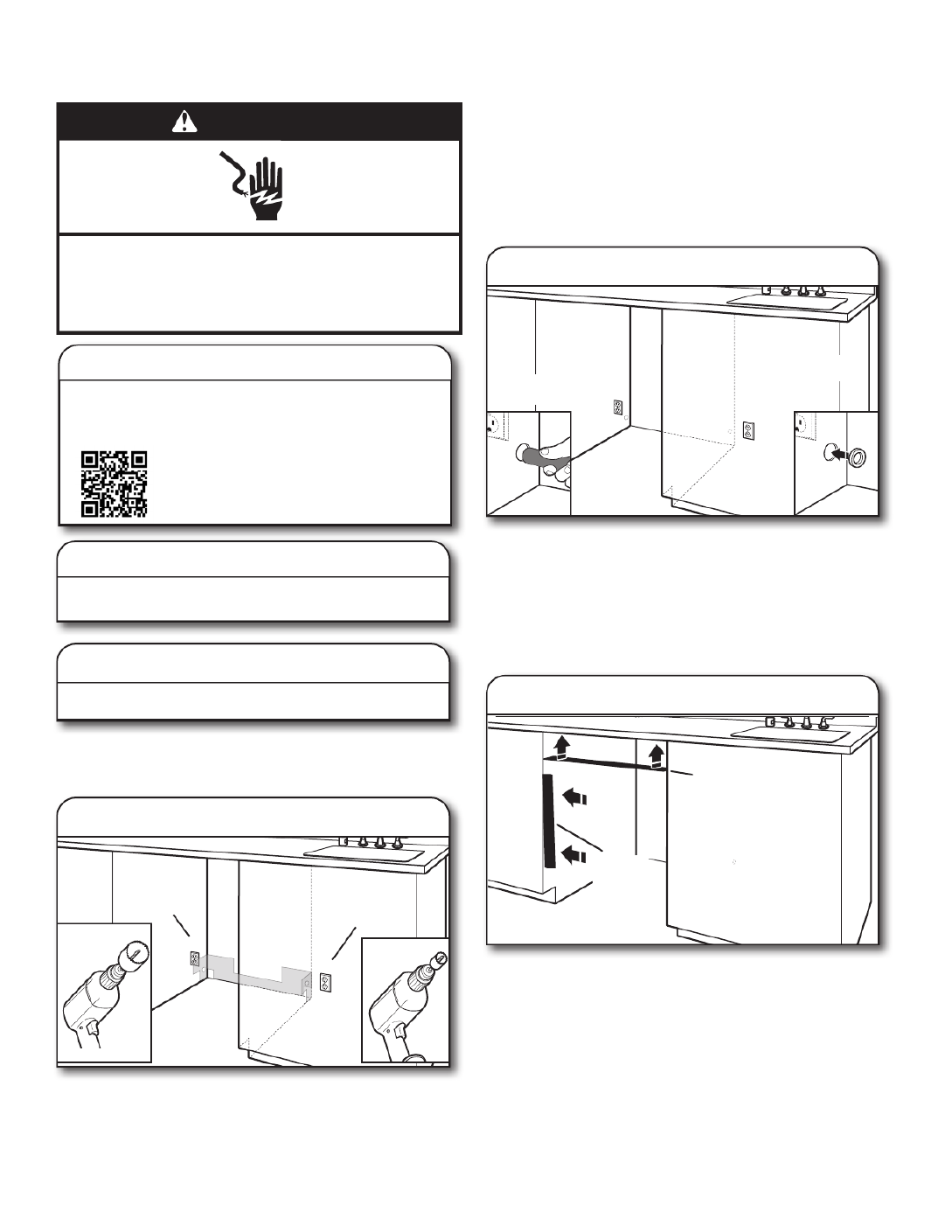

Prepare cabinet opening—

new utilities 13 .........................................

Install optional moisture barrier -

recommended for wood countertops ...13

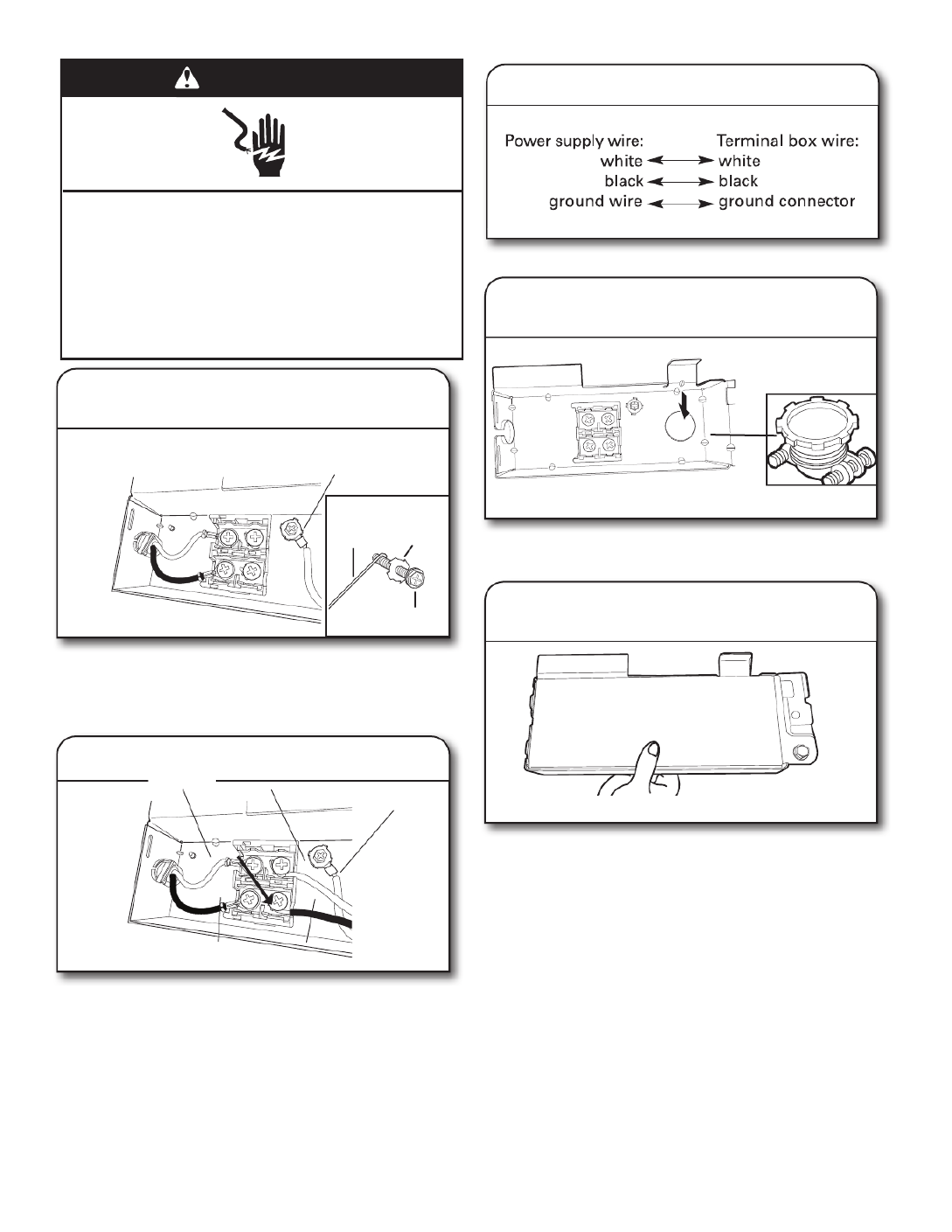

Electrical connection 14 ..........................

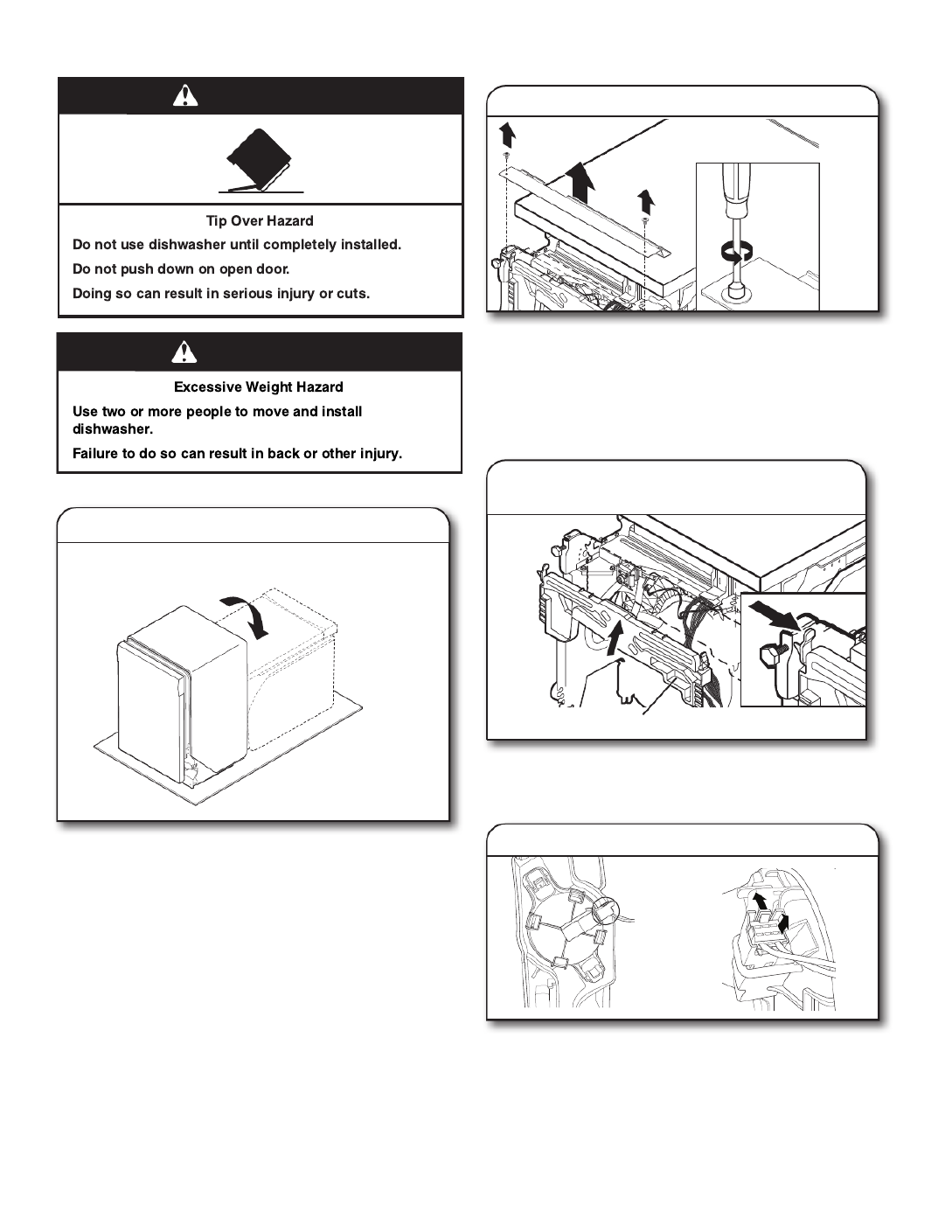

Prepare dishwasher 15 ............................

Remove access panel and insulation ....15

Disconnect and remove drip tray

assembly 15 .............................................

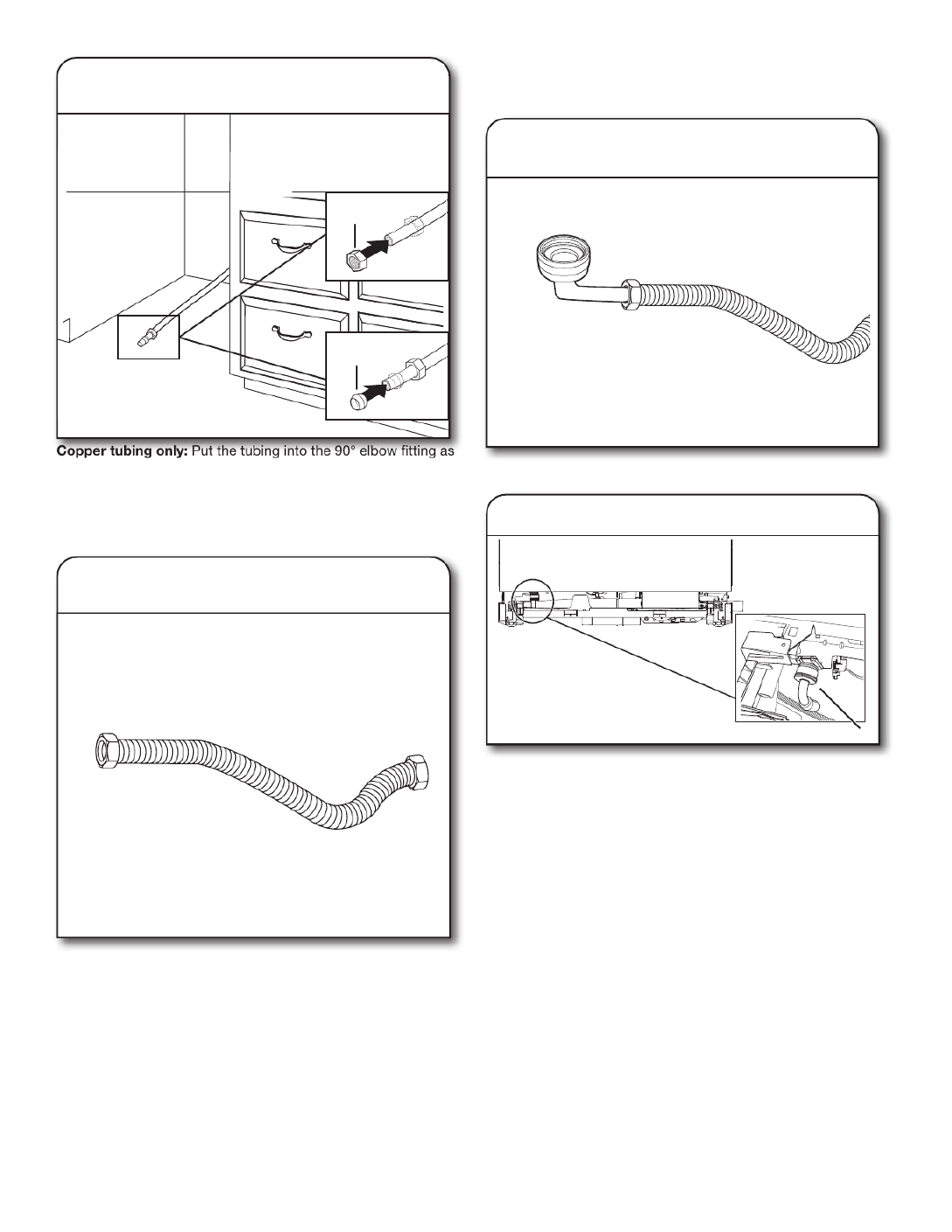

Connect water line to ll valve 16 ............

Connect ll hose to ll valve 17 ...............

Drain hose connection 18 ........................

Power cord connection 18 .......................

Install door handle

(on some models) 20 ...............................

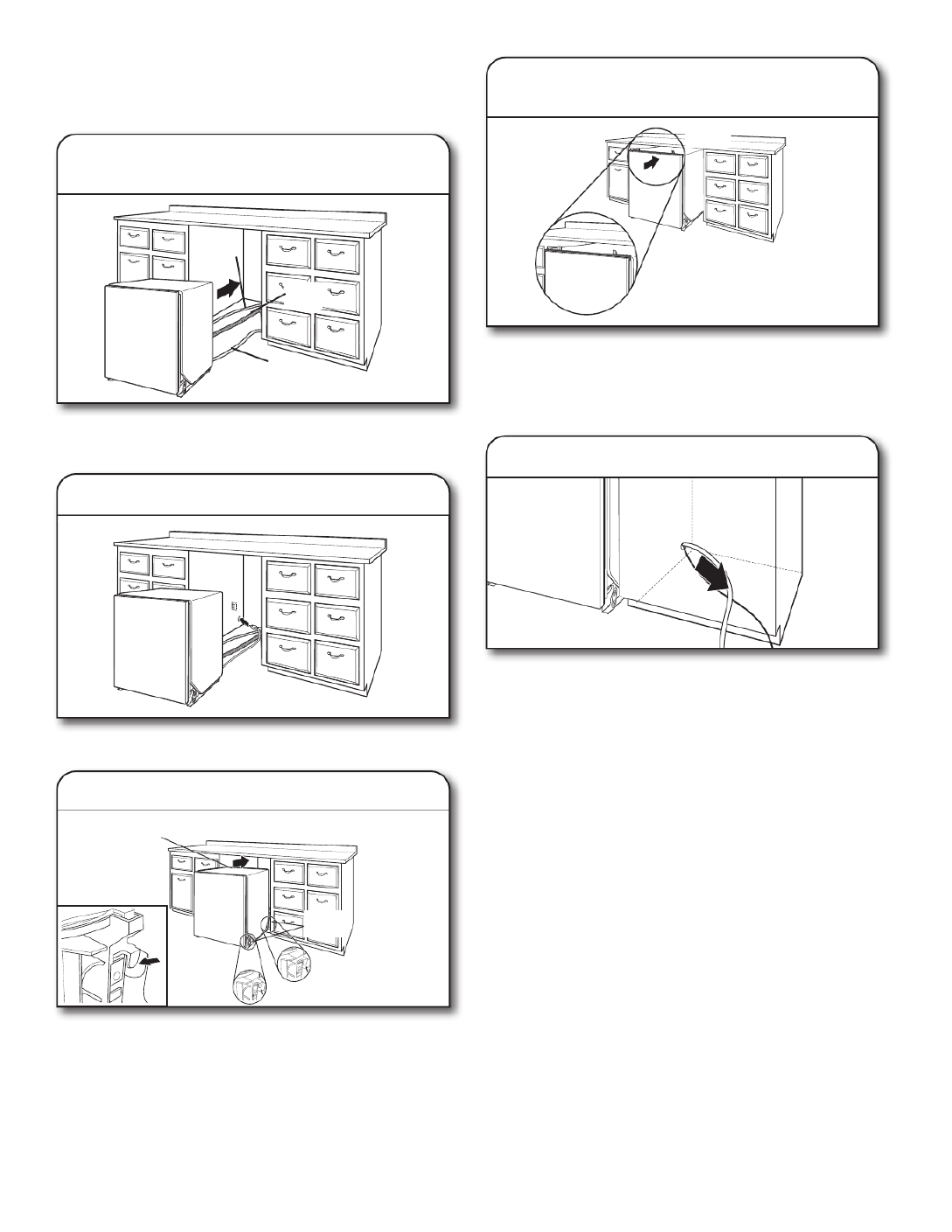

Place dishwasher in cabinet 20 ...............

Custom panel installation

(custom panel models only) 21 ................

Choose anchor attachment method 21 ...

Final installation check........................22

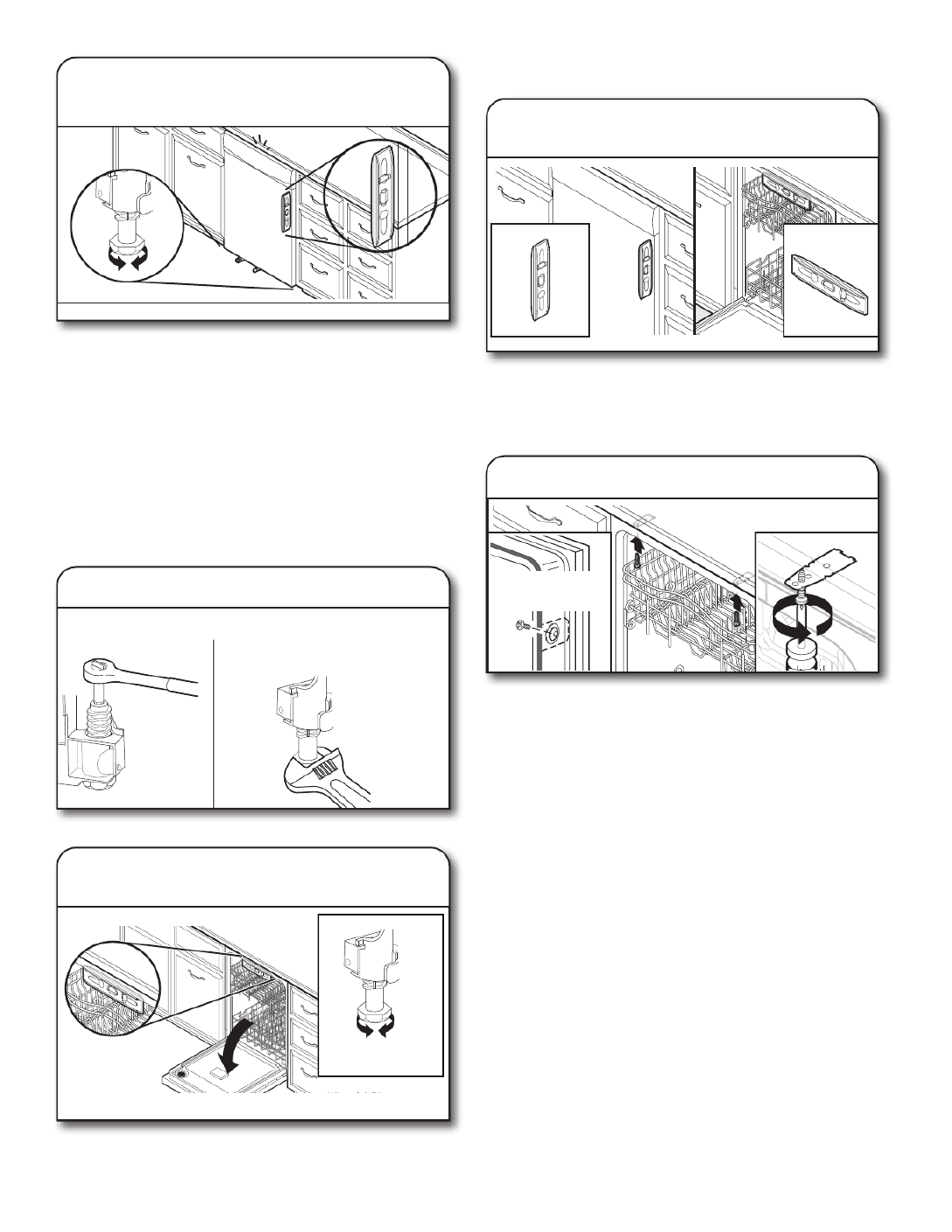

Secure dishwasher in cabinet

opening 23 ...............................................

Connect water line to house

shut-off valve 24 ......................................

Connect drain hose 24 ............................

Complete installation 26 ..........................

Check operation 27 .................................

Install access panels 27 ...........................

If dishwasher does not operate 28 ..........

ENTRETIEN DU

LAVE-VAISSELLE 30 ...........................

CONSEILS DE CHARGEMENT

DU LAVE-VAISSELLE 31 ....................

ENTRETIEN DU

LAVE-VAISSELLE 32 ...........................

MENU DE RÉGLAGE DU

LAVE-VAISSELLE: 33 .........................

CODES D’ANOMALIES 34 ..................

Codes d’anomalies/témoins

qui clignotent 34 ......................................

EXIGENCES D’INSTALLATION 35 .....

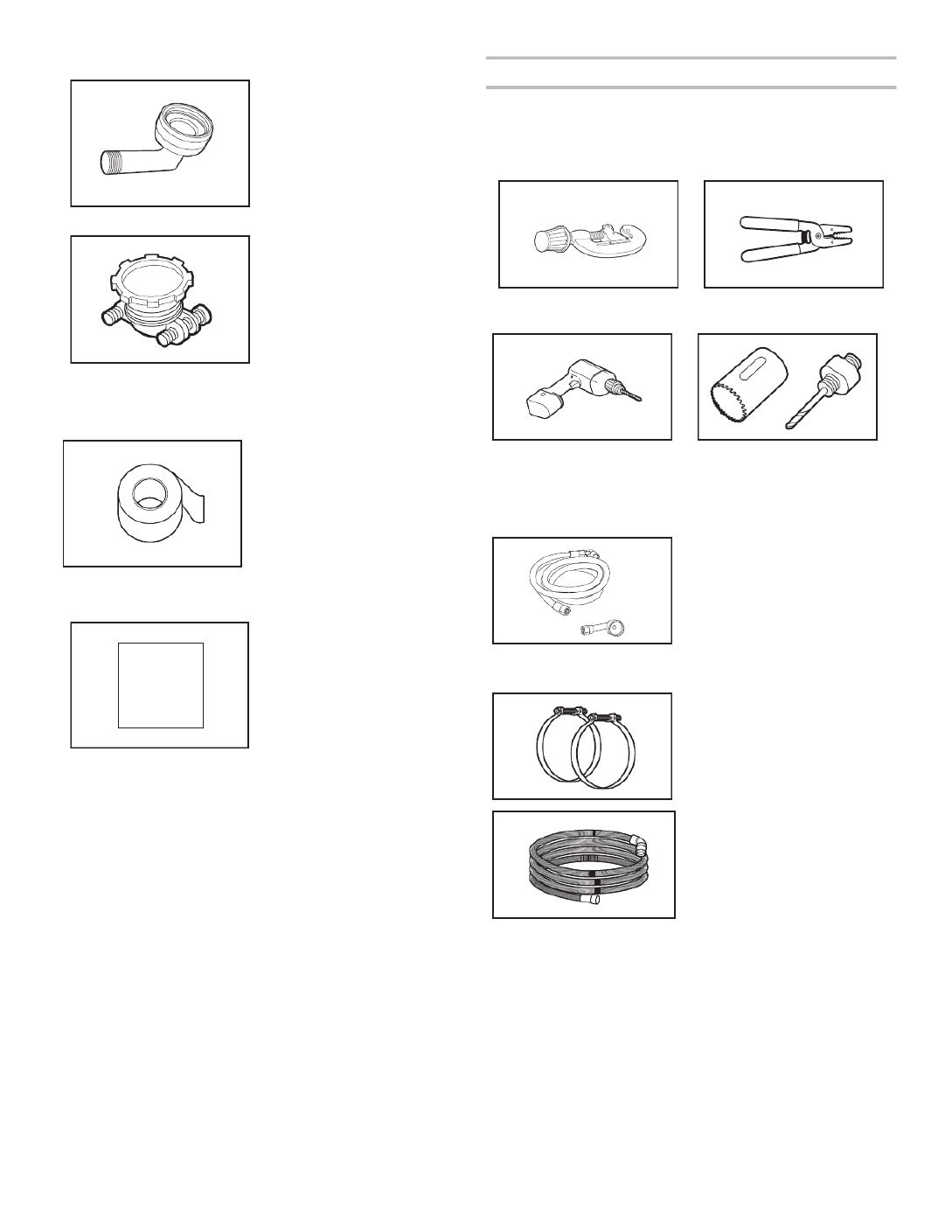

Outils et pièces 35 ...................................

Exigences d’emplacement 37 .................

Dimensions d’ouverture du produit

et de l’armoire: 38 ...................................

Exigences d’évacuation 39 ......................

Spécications de l’alimentation

en eau 39 .................................................

Spécicationsélectriques 39 ...................

INSTRUCTIONS D’INSTALLATION ...40

Préparation de l’ouverture

d’encastrement de l’armoire –

nouveaux raccordements de service ... 40

Installer la barrière anti-humidité

en option – recommandée pour

les comptoirs en bois 40 .........................

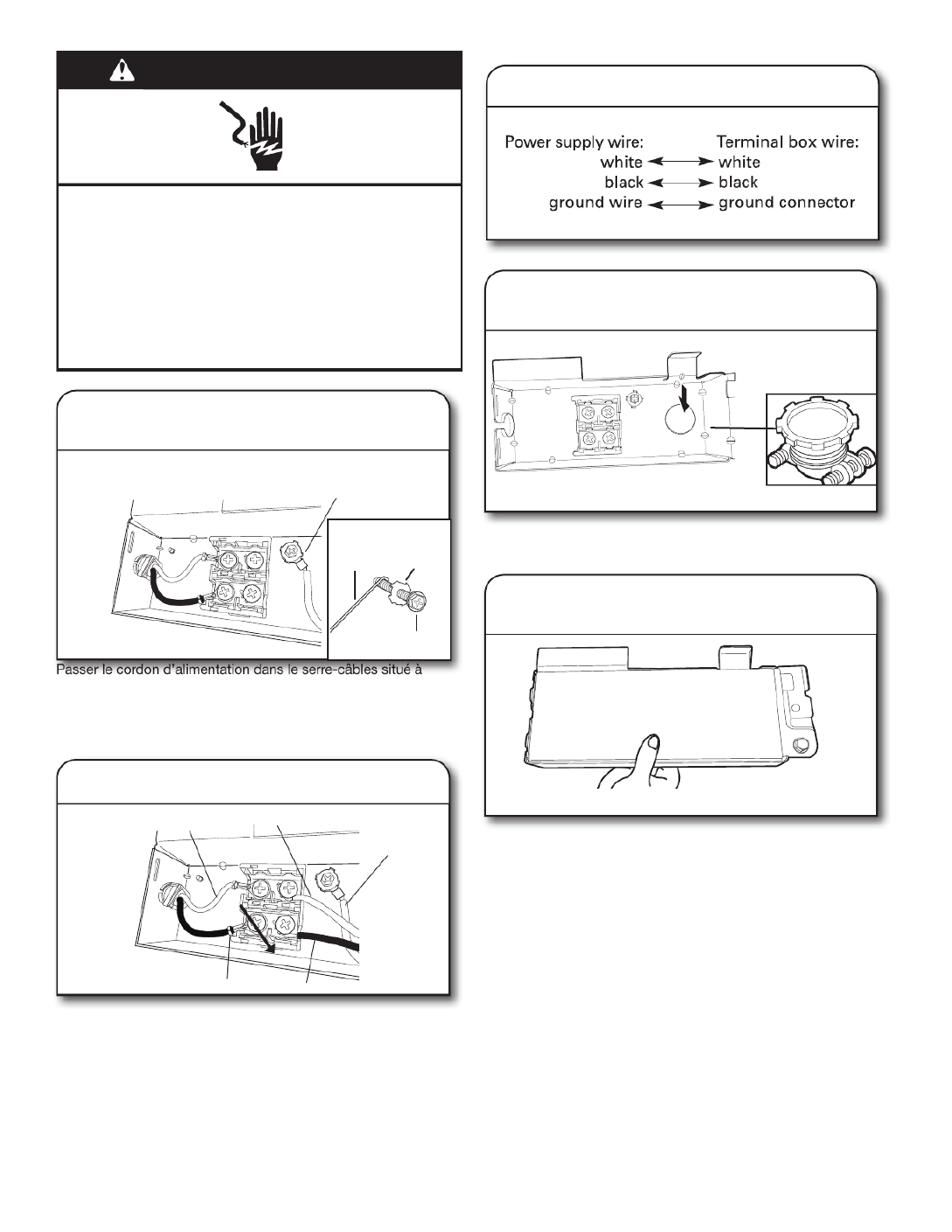

Raccordement électrique....................41

Préparation du lave-vaisselle 42 ..............

Retrait du panneau d’accès

et de l’isolation 42 ...................................

Débrancher et enlever le plateau

d’écoulement 42 ......................................

Branchement de l’arrivée d’eau

à la valve de distribution 43 .....................

Branchement du tuyau de remplissage

à la valve de distribution 44 .....................

Raccord du tuyau de vidange 45 .............

Branchement du cordon

d’alimentation 45 .....................................

Installer la poigne de porte

(sur certains modèles) 47 .........................

Placer le lave-vaisselle dans l’armoire ...47

Installation du panneau personnalisé

(modèles avec panneau personnalisé

seulement) 48 ..........................................

Choix de l’option de xation 48 ...............

Vérication nale de l’installation 49 ........

Fixation du lave-vaisselle dans

l’ouverture d’encastrement

de l’armoire 50 .........................................

Branchement de l’arrivée d’eau

au robinet d’arrêt de la maison 51 ...........

Raccordement du tuyau de vidange 51 ...

Terminer l’installation 53 ..........................

Contrôle du fonctionnement 54 ...............

Installation des panneaux d’accès 54 .....

Si le lave-vaisselle ne fonctionne pas ...55

MANTENIMIENTO DE

LA LAVAVAJILLAS 57 .........................

CONSEJOS PARA CARGAR

LA LAVAVAJILLAS 58 .........................

CUIDADO DE LA LAVAVAJILLAS ... 59

MENÚ DE AJUSTES DE

LA LAVAVAJILLAS: 60 ........................

CÓDIGOS DE ERROR 61 ....................

Códigos de error / Luces

parpadeantes 61 ......................................

REQUISITOS DE INSTALACIÓN 62 ...

Herramientas y piezas 62 ........................

Requisitos de ubicación 64 .....................

Dimensiones del producto

y de la abertura del gabinete: 65 .............

Requisitos de desagüe 66 .......................

Requisitos de suministro de agua 66 ......

Requisitos eléctricos...........................66

INSTRUCCIONES

DE INSTALACIÓN 67 ..........................

Preparación de la abertura del

gabinete: instalaciones nuevas 67 ...........

Instalación opcional de la barrera

contra la humedad (recomendado

para los mostradores de madera) 67 .......

Conexión eléctrica 68 ..............................

Prepare la lavavajillas 69 ..........................

Retire el panel de acceso

y el aislante 69 ........................................

Desconecte y retire el ensamblaje

de la bandeja de goteo 69 .......................

Conecte la tubería de agua

a la válvula de llenado.........................70

Conecte la manguera de llenado

a la válvula de llenado.........................71

Conexiones de la manguera

de desagüe 72 .........................................

Conexión del cable de alimentación 72 ...

Instale la manija de la puerta

(en algunos modelos) 74 ..........................

Coloque la lavavajillas en el gabinete 74 .

Instalación del panel a la medida

(en modelos con paneles a la medida

solamente) 75 ..........................................

Selección del método de sujeción

de anclaje 75 ............................................

Vericación nal de la instalación 76 .......

Asegure la lavavajillas en la abertura

del gabinete 77 ........................................

Conexión de tubería de agua a

manguera de válvula de cierre

del hogar 78 .............................................

Conecte la manguera de desagüe 78 ......

Complete la instalación 80 ......................

Verique el funcionamiento 81 .................

Instale los paneles de acceso 81 .............

Si la lavavajillas no funciona 82 ...............

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

W11323304D

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

Read all instructions before using the dishwasher.

Use the dishwasher only for its intended function.

Use only detergents or rinse agents recommended for use in a

dishwasher, and keep them out of the reach of children.

When loading items to be washed:

1) Locate sharp items so that they are not likely to damage the

door seal; and

2) Load sharp knives with the handles up to reduce the risk of

cut-type injuries.

Do not wash plastic items unless they are marked “dishwasher

safe” or the equivalent. For plastic items not so marked, check

the manufacturer's recommendations.

Do not touch the heating element during or immediately after use.

Do not operate the dishwasher unless all enclosure panels are

Do not leave the dishwasher open when not loading or unloading

dishes.

properly in place.

Do not tamper with controls.

Do not abuse, sit on, or stand on the door, lid, or dish racks of the

dishwasher.

Do not use replacement parts that have not been recommended

by the manufacturer (e.g. parts made at home using a 3D printer).

Under certain conditions, hydrogen gas may be produced in a

hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system

has not been used for such a period, before using the

dishwasher turn on all hot water faucets and let the water ﬂow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is ﬂammable, do not

smoke or use an open ﬂame during this time.

Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

This product is intended for residential use only.

This product is not intended for use by persons (including

children) whose physical, sensory, or mental capacities are

different or reduced, or who lack experience or knowledge,

unless such persons are supervised or trained in the operation of

the apparatus by a person responsible for your safety.

To reduce the risk of injury, do not allow children to play in or

on the dishwasher.

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■ For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. The dishwasher is equipped with a cord

having an equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appropriate outlet

that is installed and grounded in accordance with all local

codes and ordinances.

WARN G:IN Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative if

you are in doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with the

dishwasher; if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

■ For a permanently connected dishwasher:

The dishwasher must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dishwasher.

DISHWASHER MAINTENANCE

Detergents

High-quality premeasured tablets and packs are recommended

for improved performance.

Quality tablets and packs have been proven better than powder,

liquid, or gel detergents at reducing lming on dishes. Using

tablets and packs over time will start to reduce or eliminate white

lm. They are suitable for all water hardness and soil levels. Also,

by using a rinse aid, you can minimize repeat buildup of white

lm (not all packs and tablets contain rinse aid). Always place

premeasured detergents in main compartment and close lid.

The Pre-Wash indicator on the dispenser lid is for customers

who use powder or gel detergent and wish to add an amount of

detergent to the Pre-Wash cycle. The volume of detergent added

here is approximately 8 cubic centimeters, if lled full and level.

Any detergent added here would be immediately added to the

wash when the cycle starts versus detergent inside the dispenser

which is added during the main wash cycle.

NOTE: Follow instructions on the package when using other

dishwasher detergent types.

■Use automatic dishwasher detergent only. Add detergent just

before starting a cycle.

■Fresh automatic dishwasher detergent results in better

cleaning. Store tightly closed detergent container in a cool, dry

place.

■Extremely hard water mineral deposits (15 grains per U.S.

gallon or more) can cause damage to your dishwasher and

make it difcult to achieve good results. A water softener is

recommended to avoid damage and achieve good results.

■For more details about powders, liquids, and gels and hard

water conditions consult the brand website.

Rinse aid

Using rinse aid will optimize your drying and wash performance.

This dishwasher is specically designed to be used with rinse aid

for improved drying performance and controlling buildup of hard

water deposits. Rinse aid needs to be added to the product every

1 to 3 months depending on usage.

Refer to the Quick Start Guide or brand website for information

about lling the rinse aid dispenser.

Cycle Selection and Energy

Efcient dishwashers run longer to save water and energy,

just as driving a car slower saves on gas. Typical cycle time is

approximately 2 1/2 hours, but can take less or signicantly

more time depending on your selections and incoming water

temperature and amount of food soils on the dishes. For

optimum performance the dishwasher should be connected to a

120 F (49° C) hot water supply.

If you rst press the Start button, the main sensor cycle with

heated drying will be automatically selected. This cycle senses

the soil amount, and toughness of soil, to adjust the cycle for

improved cleaning.

Sanitize or Sani

Sanitizes dishes and glassware in accordance with NSF

International NSF/ANSI Standard 184 for Residential

Dishwashers. Certied residential dishwashers are not intended

for licensed food establishments. Only sanitizing cycles have

been designed to meet the requirements of the NSF/ANSI

184 performance standard for soil removal and for sanitization

efcacy. There is no intention, either directly or indirectly, that

all cycles on a NSF/ANSI 184 certied dishwasher meet the

NSF/ANSI 184 performance standard for soil removal and for

sanitization efcacy. The Sani Rinse indicator glows at the end

of the cycle if the Sani Rinse option was successfully completed.

If the indicator does not activate, it is probably due to the cycle

being interrupted.

WARNING

DISHWASHER LOADING TIPS

NOTE: Features are model specic. Your dishwasher may not have all features described. See Quick Start Guides for possible

dishwasher loading patterns for all dish racks.

Silverware Baskets

Use silverware basket lids to provide optimal spacing and best

cleaning performance.

NOTE: If your silverware does not t into the designated slots,

open the lids (Style 1/3) or lift on the ends of the lids and pull to

remove (Style 2). Mix silverware types to keep them separated.

Load knives down, forks up, and alternate spoons for best

cleaning results.

Removing Upper Racks

In order to make space for tall items, your upper racks are

removable. The manner in which to remove will depend on

whether the rack is mounted with Style 1 or Style 2. Remove

dishes prior to removing any racks.

To remove the rack, pull the rack forward about halfway out of

the tub. On one side, press the tab on the track in and pull up

the front end of the rack, out of the track. Then repeat this step

on the other side to completely remove the front end of the rack.

Then remove the rack by pulling the back end out using a forward

and upward motion.

To replace the rack, Push back of rack into rail rst and then push

front down.

To remove the rack, pull the rack out until it stops. On the left and

right side of the rack, push the plastic track stops on the front of

the rail sideways to open them. Pull out the rack.

To replace the rack, push the rack back onto the rails. Push the

track stops closed.

Sliding Bowl Tines

The sliding bowl tines allow you to easily load bowls of multiple

sizes. Grab the moveable tine row in the lower rack and slide into

the desired position.

Fold Down Tines

Fold down tines allow you to optimize the spacing in the rack.

Fold down tines might be in the lower rack , the second level rack

and/or third level rack depending on your model. To fold or unfold

the tine, hold the tine nearest the clip at the end of the tine row

and gently push it past the stop on the clip and in the direction

you want to fold it.

Stemware Holder

Use the stemware holders to support wine glasses and other

stemware. Push them up to rotate them out of the way when not

needed.

Cup Shelf

Use the cup shelf to hold additional cups or small items. Push up

to fold out of the way when not needed.

Style 1

Style 2

Style 1

Style 2

Stemware

Holder

Rack

Track Stop

Style 3

DISHWASHER CARE

Interior Cleaning

Many detergents may leave white spots or a white residue on

dishware and on the interior of the dishwasher. Over time this

residue can become unsightly and could affect dishwasher

performance. Use of a dishwasher cleaning product such as

affresh® Dishwasher Cleaner can help to remove the residue.

Monthly use of affresh® Dishwasher Cleaner is recommended to

help maintain the dishwasher. Follow package directions.

NOTE: We recommend the use of high-quality, premeasured

detergent tablets or packs and the use of rinse aid for dishwasher

cleaning and daily care.

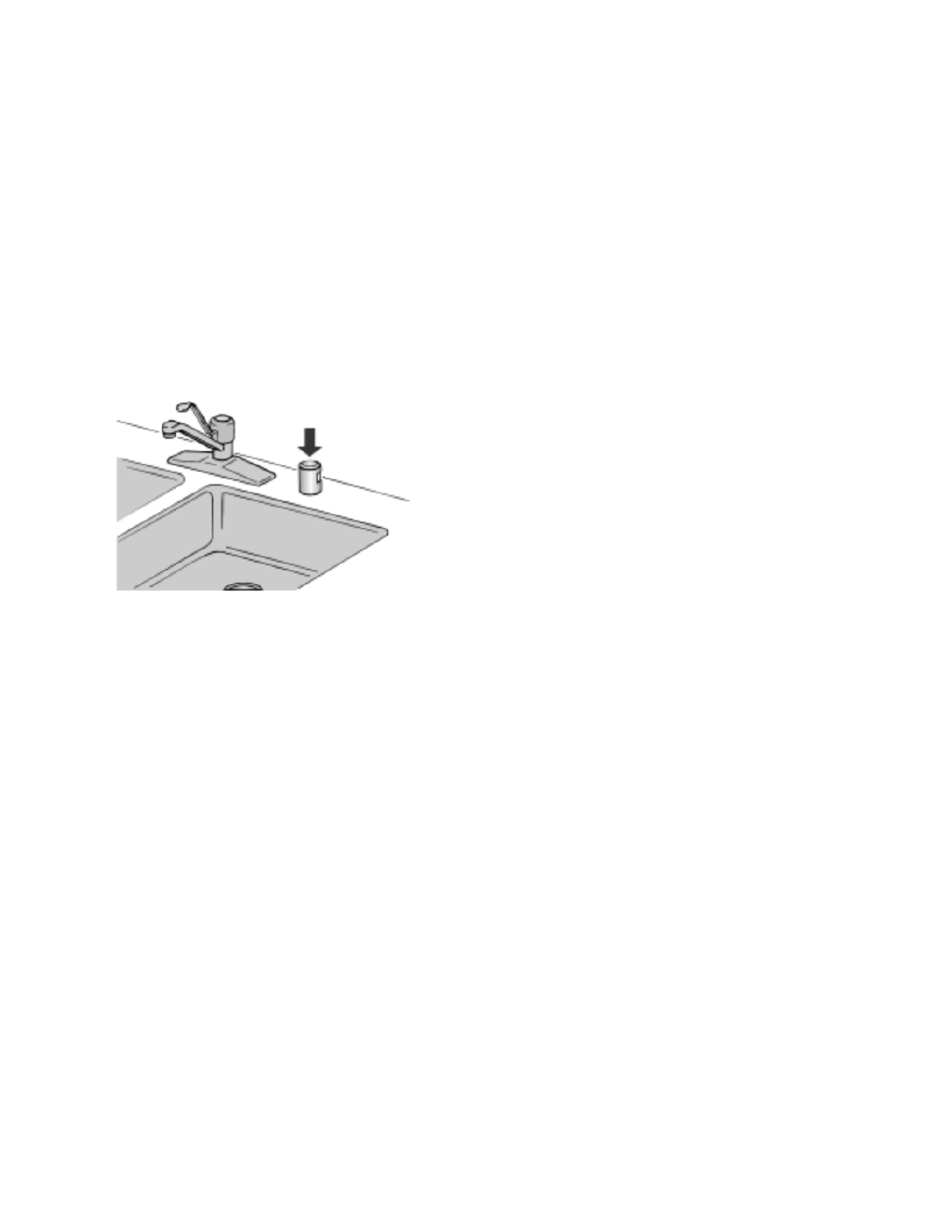

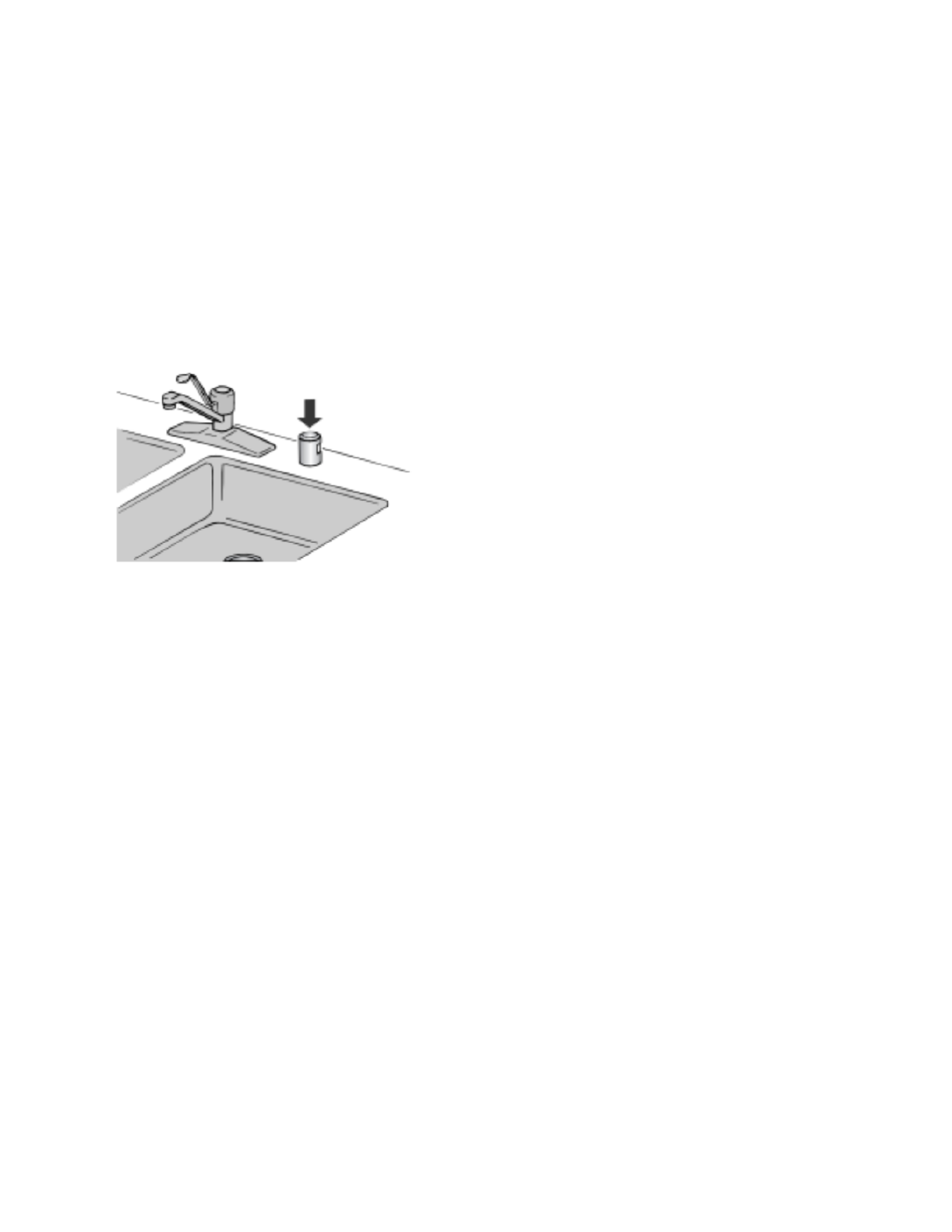

Countertop Air Gap

If you have a drain air gap, check and clean it if the dishwasher

isn't draining well.

Extended Time Without Use

To Reduce Risk of Property Damage During Vacation or

Extended Time Without Use

■When you will not be using the dishwasher during the summer

months, turn off the water and power supply to the dishwasher.

■Make sure the water supply lines are protected against freezing

conditions. Ice formations in the supply lines can increase

water pressure and cause damage to your dishwasher or

home.

■Damage from freezing is not covered by the warranty.

■When storing your dishwasher in the winter, avoid water

damage by having your dishwasher winterized by authorized

service personnel.

Exterior Cleaning

Clean the exterior of dishwasher with a soft, damp cloth and mild

detergent. Avoid using abrasive cleaning products on the exterior

of the dishwasher. Abrasive cleaning products can damage the

nish.

Troubleshooting

The brand website listed on the Quick Start Guide has detailed

information to troubleshoot most problems customers encounter.

This information may save you the cost of a service call.

Foreign Object Cup

If the Foreign Object Cup is full the Quick Start Guide or the

brand website listed on the Quick Start Guide has detailed

information about how to empty it.

DISHWASHER SETTING MENU:

Follow the below instructions to enter into the menu to change your current settings.

Display Text

(if display is

present)

LED Pattern (no display)

What this setting does Default

Setting

PROWASH

SENSOR

TOUGH OR

COOKWARE NORMAL

Rinse Aid Level A X Adjust amount of rinse aid dispensed

Rinse Aid Level

sub-menu

A 0 X X X 0 mL - rinse aid off

A 1 X 1.3 mL

A 2 X 2.6 mL

A 3 X X 3.9 mL X

A 4 X 5.2 mL

A 5 X X 5.2 mL

A 6 X X 5.2 mL

Sound Level S X X Turn sound On and Off

Sound Level

sub-menul

S 1 X Sound On X

S 0 X Sound Off

Light in Tub L X Turn the inner light on and off (if present)

Lights in Tub

sub-menul

L 1 X Light in Tub ON when door is opened X

L 0 X Light in Tub OFF when door is opened

Kosher

Consumer

Friendly mode

E X X

Turn Kosher Consumer Friendly mode

On and Off

E 1 X Turn mode ON

E 0 X Turn mode OFF X

Factory Reset r X X X Factory Reset

1. Press and hold the “Hi Temp” button for 5 seconds until “Hi Temp” and “Dry” lights turn on.

2. Press the “Start/Resume” button within 2 seconds. If you do not press Start within 2 seconds, then the display will turn off and you

will need to start over and go back to step 1.

a. For Models with a Display, an “A” will show in the display to indicate Rinse Aid Level.

b. For Non-display models,“Tough or Cookware” light will turn on to indicate Rinse Aid Level.

3. To go to a feature other than Rinse Aid Level, press the “Cycle” button or “Normal” button (depending on model) to move to the

feature you would like to change (Sound Level, Light in Tub, Kosher Friendly, Factory Reset, Rinse Aid Level). See the table for what

is shown on the display to indicate these features.

4. Press the “Start/Resume” button to select the feature and enter the sub-menu. The display will change to show the current setting

of the feature. (For example, if you selected Sound Level and you haven’t changed it before, then S1 will show for display models

and sensor will light for non-display models.)

5. Press “Cycle” button or “Normal” button (depending on model) to change the value of the feature setting. (For example, if you want

to turn the sound off, then press the “Cycle” or “Normal” button and S0 shows on display models or “pots and pans” lights for non-

display models.)

6. Press the “Start/Resume” button to conrm the new selection. The feature setting will not be changed until the “Start/Resume”

button is pressed.

The dishwasher will return to the Off state when the Start button is pressed.

To exit the customer settings menu at any time, press the “Cancel” button, or wait 30 seconds without pressing any buttons.

NOTE: To see the current setting of a feature, follow steps 1-4. When the “Start/Resume” button is pressed in step 4, the dishwasher

will show the current setting. Press the “Cancel” button to exit without making any changes.

NOTE: If you enter into a Feature Setting Page and need to go back to the Main Menu Press “Cancel” and proceed to step 1.

NOTE: To exit “Kosher Consumer Friendly Mode” at any time, press the “Cancel” button or you can wait 75 hours.

Kosher Consumer Friendly Mode: When turned on, will disable all of the buttons on the dishwasher except for the cancel key, and

disable the light inside the tub (if equipped) for a time period of 75 hours. If this mode is turned on during a cycle, then the status lights

at the end of cycle will not turn off when the door is opened and then re-closed. To exit this mode, press the “Cancel” button, or wait

75 hours.

ERROR CODES

ERROR CODES / BLINKING LIGHTS

Issue

Code Shown

(7 Seg Display)

(if present)

Code Shown on

Front Panel LED *

(# blinks, Pause, #

blinks)

What will happen? What to do?

Dishwasher fails

to operate ll valve

correctly

F1E1 1 Pause 1 Pause -

pause, repeat

Drain sequence

will begin, machine

operation will be

prevented

Turn off water to unit (if possible).Turn

off power to unit. If the water cannot

be turned off, DO NOT turn off power

and keep door closed. Press Cancel

key one time to silence alarm tone. Call

service.

Motor controller

failure F1E2 1 Pause 2 Pause,

repeat Cycle ends Call service

No water present at

dishwasher H2O 8 Pause 1 Pause -

pause, repeat Cycle is paused

Ensure ll hose is connected to

product. Ensure water supply is turned

ON. Press Start to resume cycle. If

alarm still present, call service.

Wash motor failure F7E1/F7E2

7 Pause 1 Pause,

repeat/7 Pause 2

Pause, repeat

Cycle ends Call service

Dishwasher

overlls F8E4 8 Pause 4 Pause -

pause, repeat

Drain sequence

will begin, machine

operation will be

prevented

For Professional Installers

Turn off water to unit (if possible). Turn

off power to unit. If the water cannot

be turned off, DO NOT turn off power

and keep door closed. Press Cancel

key one time to silence alarm tone. Call

service.

For Self Installers

■Press CANCEL button twice or cycle

power. This may clear the issue.

■Check to see if the wire connector is

connected to the oat switch on the

drip tray. See step 46. If the wire is

off, reconnect and then hit the cancel

button twice.

■Check to see if there is any water in

the drip tray. If water is in the drip

tray, remove the water and reinstall

the drip tray. Make sure to connect

the wiring to the oat. Step 46.

Check to see where water may have

leaked into the drip tray. (Check the

water inlet ttings in steps 15 and 16

to see if they are leaking)

■If water was in the tray and no leaks

were found, run the product on the

shortest installation cycle while

checking for leaks. The access panel

should be off to observe any leaks.

■If problem still exists, call for service.

Fill valve stuck on F8E5 8 Pause 5 Pause -

pause, repeat

Drain sequence

will begin, machine

operation will be

prevented

Turn off water to unit (if possible).Turn

off power to unit. If the water cannot

be turned off, DO NOT turn off power

and keep door closed. Press Cancel

key one time to silence alarm tone. Call

service.

Dishwasher will not

drain F9E1 9 Pause 1 Pause -

pause, repeat Cycle ends

If drain hose is connected to a garbage

disposal, conrm that drain hose is not

clogged and disposal plug has been

knocked out. If unit still will not drain,

call service.

Water present

under dishwasher FAE5 10 Pause 5 Pause -

pause, repeat Cycle ends Call service.

User interface

service

communication

fault

F6E1 6 Pause 1 Pause -

pause, repeat

Product will not able to

start or resume cycles Call service.

INSTALLATION REQUIREMENTS

TOOLS AND PARTS

Gather the recommended tools and parts before starting

installation. Read and follow the instructions provided with

thetools listed here.

All Installations

Tools Needed:

Pliers Flat-blade screwdriver

Phillips screwdriver Utility knife

5/16" (7.9 mm) and

1/4" (6.4 mm) nut drivers or hex

sockets

Small level

Measuring tape or ruler 5/8" (15.9 mm) open-end

wrench

10" adjustable wrench that

opens to 11/8" (29 mm)

Torx† T20 and, if installing

custom front panels, Torx T15

screwdrivers

Other Useful Items You May Need:

Flashlight Shallow pan

Bath towel Masking, or duct tape

Parts Supplied:

Drain hose clamps (2)

(1 large/red and 1 small/silver)

Drain hose

#8 x 1/2" (12.7 mm) Phillips-head

screws (2)

Undercounter mounting

brackets (2)

Make sure all parts are included in the literature package.

Door handle (on some models)

†TORX, T15, and T20 are trademarks of Acument Intellectual Properties, LLC.

INSTALLATION INSTRUCTIONS

3. Shut off water supply

Shut off the water supply to the dishwasher.

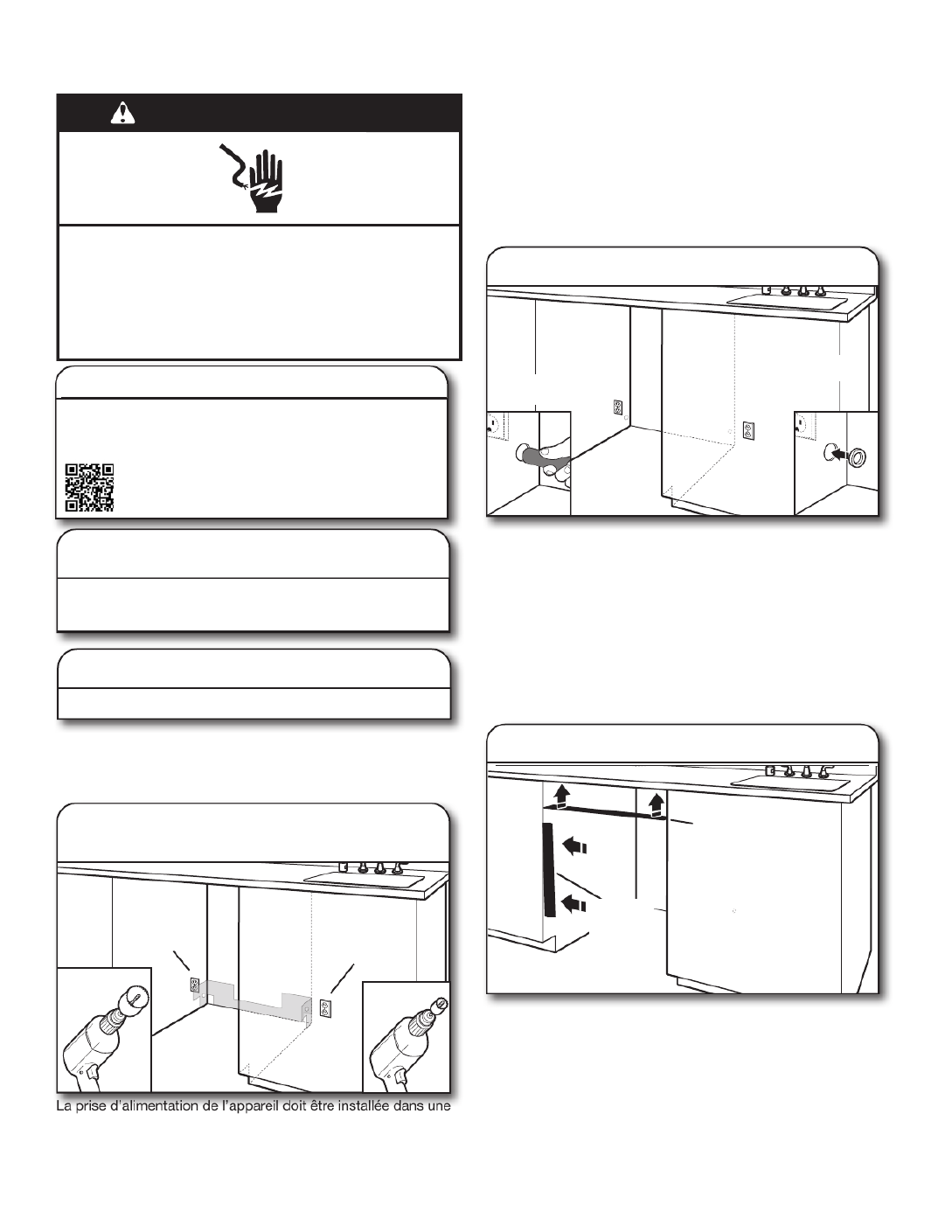

PREPARE CABINET OPENING—

NEW UTILITIES

The power-supply receptacle for the appliance shall be installed

in a cabinet or on a wall adjacent to the undercounter space in

which the appliance is to be installed.

NOTE: Refer to the “Product and Cabinet Opening Dimensions”

section for the correct hole placement and dimensions of the

shaded area.

Drill a 1½

(3.8 cm) drain hose hole in the side or rear of cabinet,

depending on location of drain hose routing and drain hose

connection location.

Drill a 1/2" (1.27 cm) water supply hose hole in the side or rear

of cabinet, depending on location of water supply routing and

connection location

Drill a 1½" (3.8 cm) electrical conduit hole in the right-hand side

or rear of cabinet.

Wood cabinet: Sand the hole until smooth.

Metal cabinet: Cover edges of hole with grommet included with

power cord kit.

Helpful Tip: Wiring the dishwasher will be easier if you route

the cable into the cabinet opening from the right-hand side.

INSTALL OPTIONAL MOISTURE BARRIER -

RECOMMENDED FOR WOOD COUNTERTOPS

Moisture barrier/wood shims

Moisture

barrier

Make sure the area under the cabinet is clean and dry for

installation of the moisture barrier. Remove the backing of the

moisture barrier, and apply to underside of the countertop along

the front edge of the counter.

NOTE: The use of this moisture barrier is recommended but not

required.

NOTE: Install wood shims if side anchoring and the gap between

the sides of the cabinet and sides of the dishwasher are greater

than 1/2" (1.27 cm) on each side or are greater than the length of

the side anchor screws.

WARNING

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

Electrical Shock Hazard

1. Sand holes smooth

Wood

Cabinet

Metal

Cabinet

2. Disconnect power

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

4. Drill hole locations—new construction

Optional

location Preferred

location

1½"

(3.8 cm) 1/2"

(1.27 cm)

Install

wood

shims

1. Video Installation

Video of installation steps can be found online at whirlpool.

com in the “Service & Support” section “How To’s & FAQ.

The video can be found at

http://www.kaltura.com/tiny/ro00v

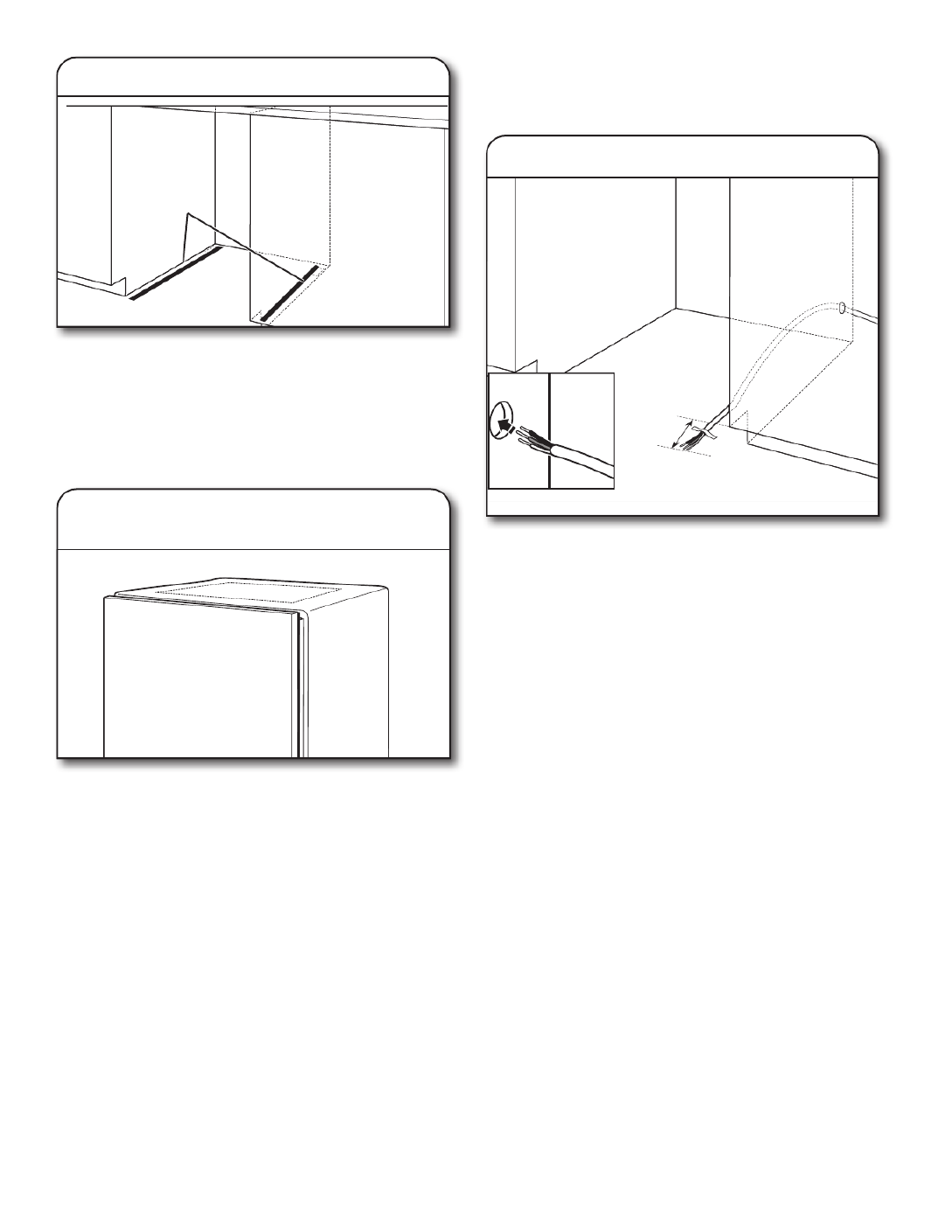

5. Built-up oors – add shims as needed

Note: The wood runners that come with the shipping base work

well for shims.

Built-up oors: If the kitchen oor is higher than the cabinet

opening’s oor - for example, the kitchen oor tile does not

extend into the cabinet opening - add shims, as needed, in the

area shown to bring cabinet oor up to same level as the kitchen

oor.

NOTE: Shims must be securely attached to oor to avoid

movement when the dishwasher is in use.

Cut insulation blanket along perforation for cabinet opening

height of 335/ " (85.4 cm). For other cabinet opening heights, do 8

not cut the insulation blanket.

ELECTRICAL CONNECTION

– For Direct Wire, begin with Step 7

– For Power Cord, wait until Step 18

If installing with direct wire, route the cable as shown. Do not

connect the wire to the product at this time. This connection will

be made later, after the unit is installed into the cabinet opening.

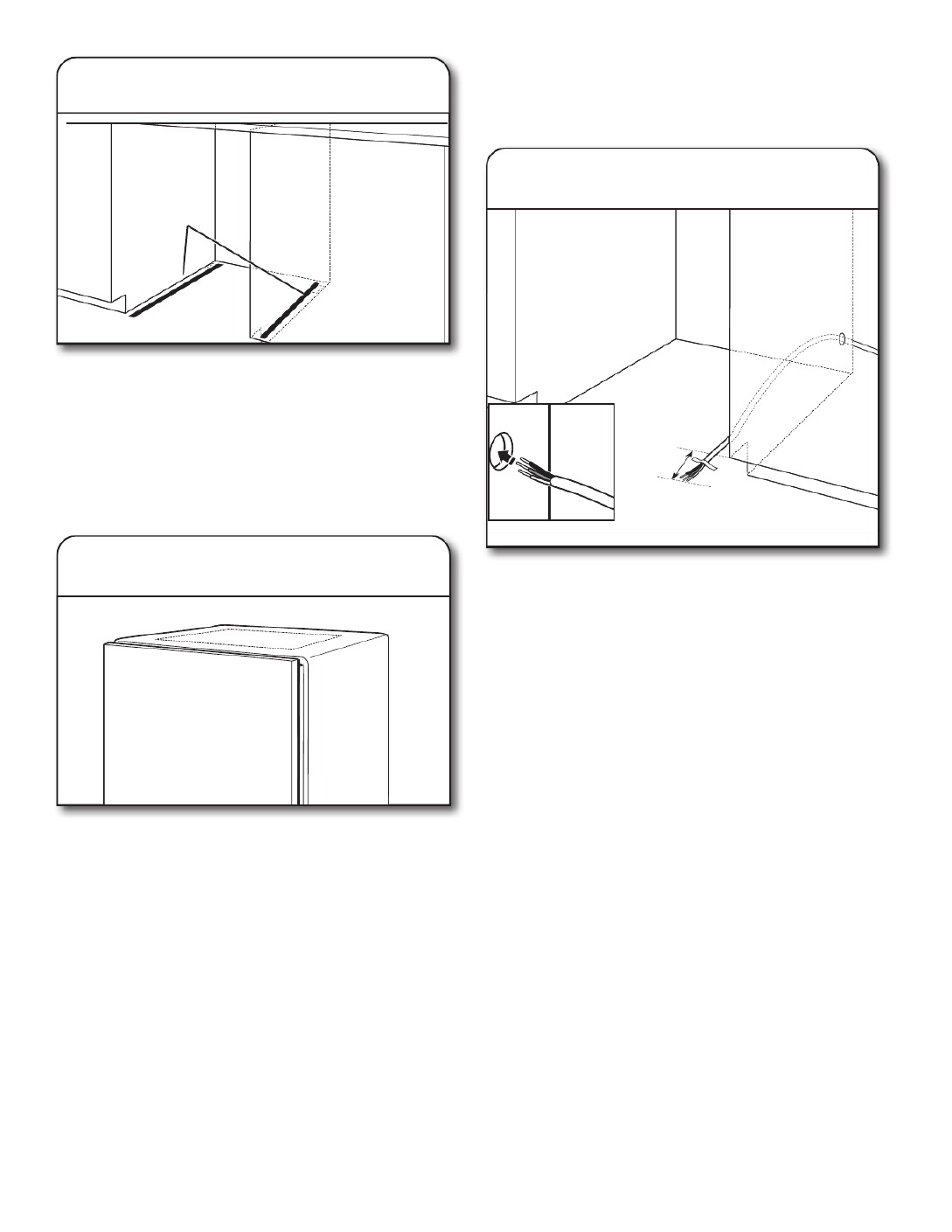

Route cable from power supply through cabinet hole. (Cable

must extend to the right front side of cabinet opening.) Tape

cable to the oor in area shown. This will prohibit cable from

moving when dishwasher is moved into cabinet opening.

6. If installing into a 335/ " (85.4 cm) 8

opening

6”

(15.2 cm)

7. Direct wire – route cable

Shim

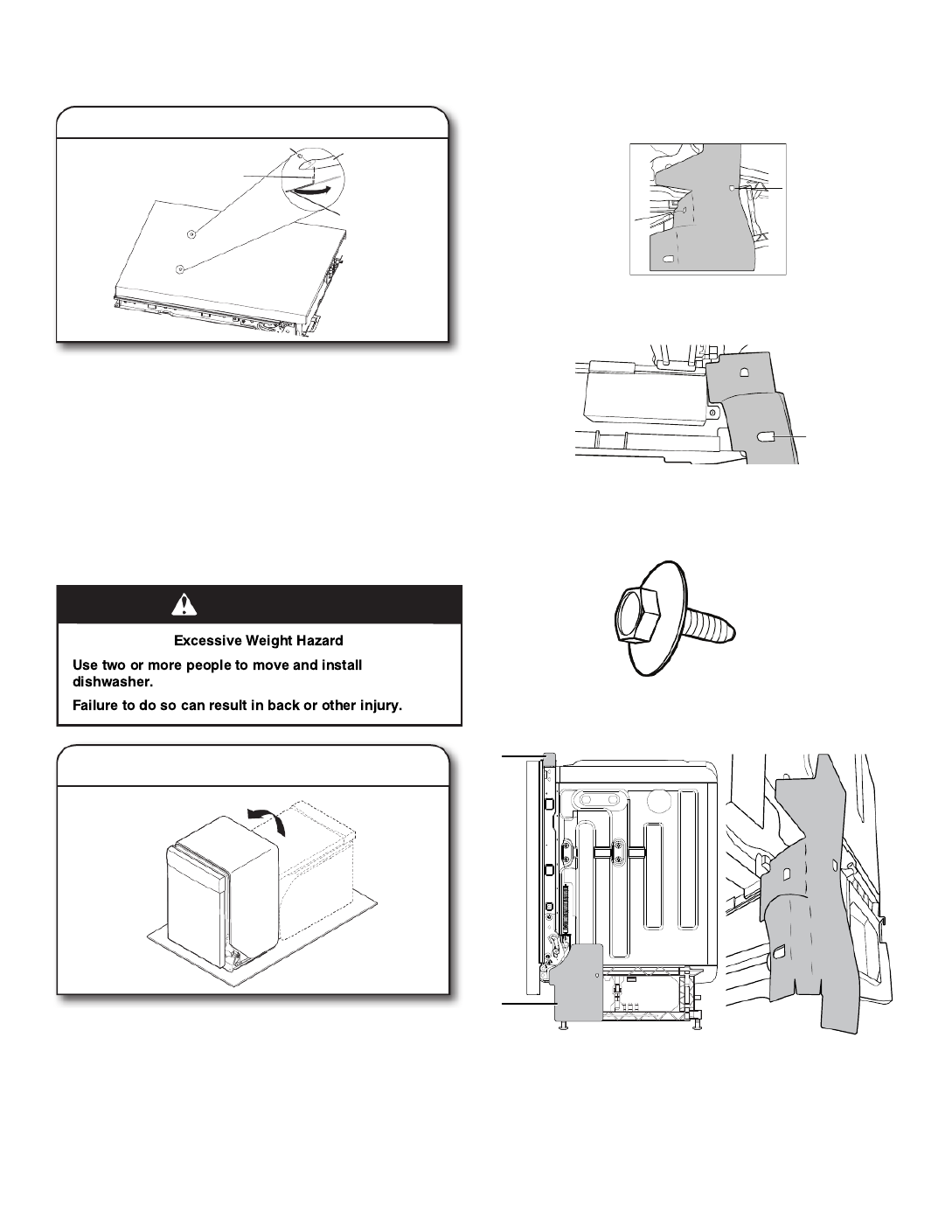

PREPARE DISHWASHER

Helpful Tip: Remove all internal shipping material, drain hose,

installation kit, and handle (if included,) before laying on it’s back,

and do not remove lm on the door at this time.

Place cardboard under dishwasher until installed

in cabinet opening to avoid damaging oor covering.

Using two or more people, grasp sides of dishwasher door frame,

and place the dishwasher on its back.

Do not use the door panel as a worktable without rst covering

it with a towel to avoid scratching the door panel.

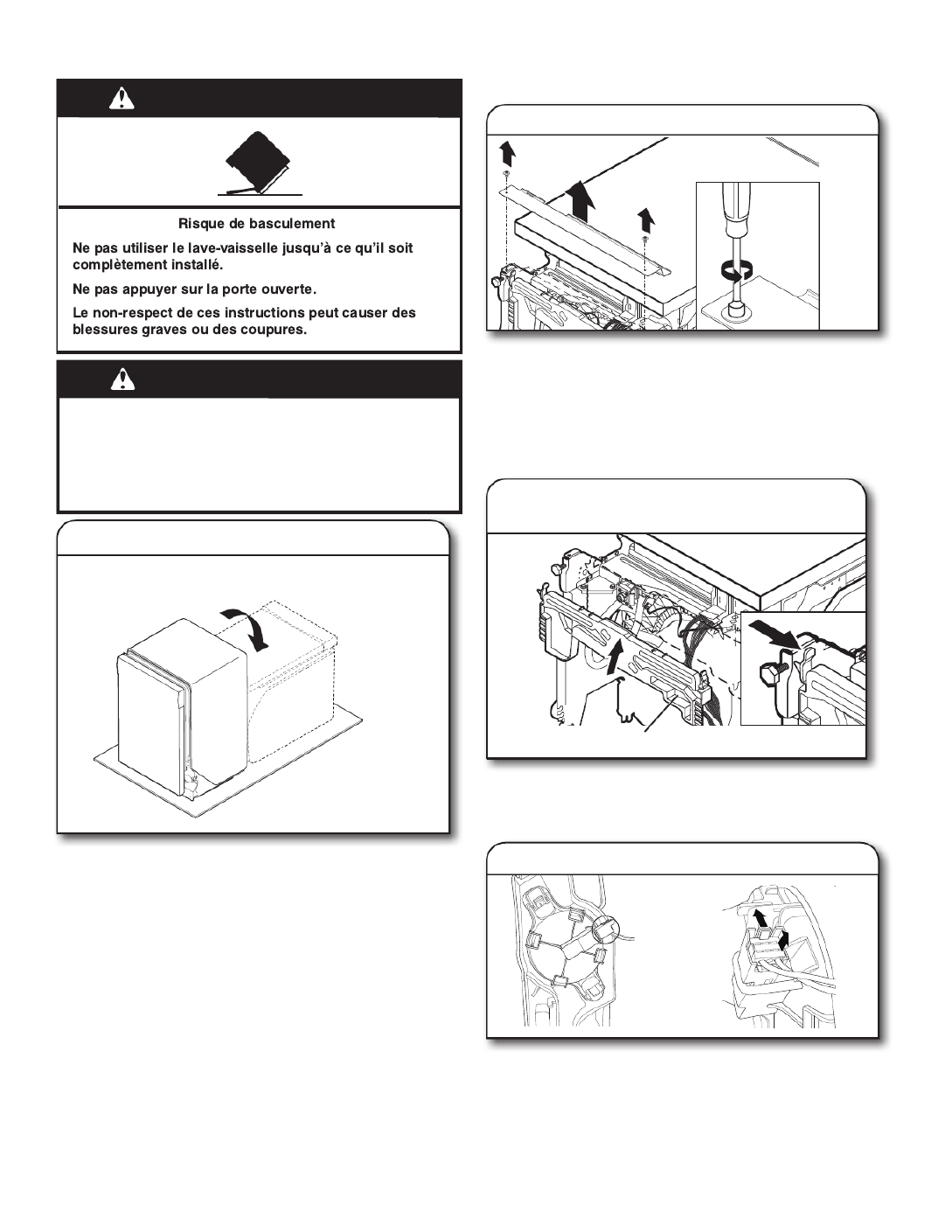

REMOVE ACCESS PANEL AND INSULATION

Using a 5/16" (7.9 mm) nut driver, remove the two screws

attaching access panels to dishwasher. Once the screws are

removed push the access panel toward the top of the product to

unhook it and then remove it.

DISCONNECT AND REMOVE DRIP TRAY

ASSEMBLY

10a. Remove drip tray assembly

To remove the drip tray assembly, press the snap at each side

of the plastic tray in toward the center of the product and pull

toward yourself. Be sure not to pull too far or too hard as the oat

switch wire is still connected at this time.

10b. Remove oat switch wire

To remove the oat switch wire, gently push the connector latch

tab (1) and then pull the connector (2) out of the housing. The

oat itself should not be removed from the tray.

NOTE: Do not reinstall drip tray until instructed.

WARNING

8. Put the dishwasher on its back

9. Remove access panels

Drip tray assembly

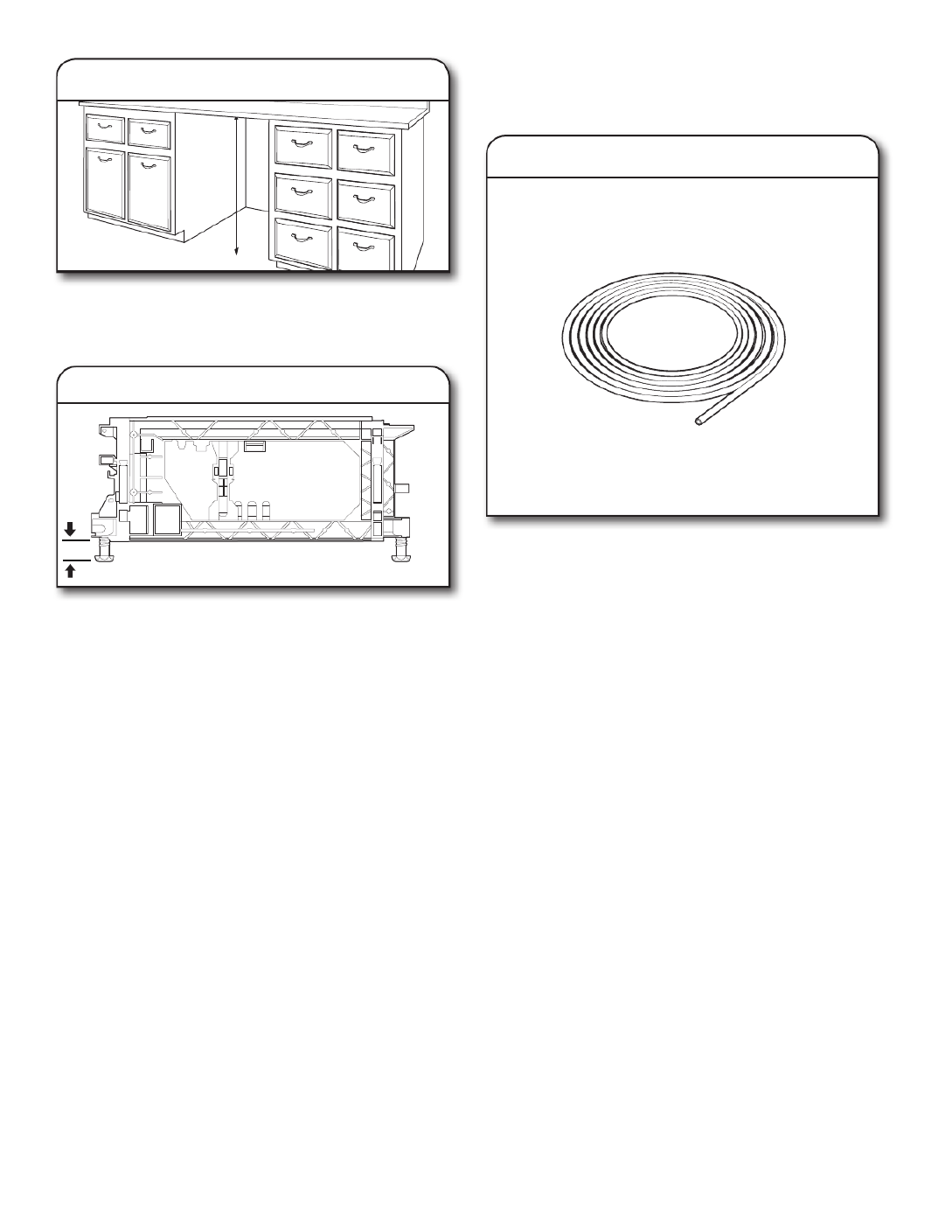

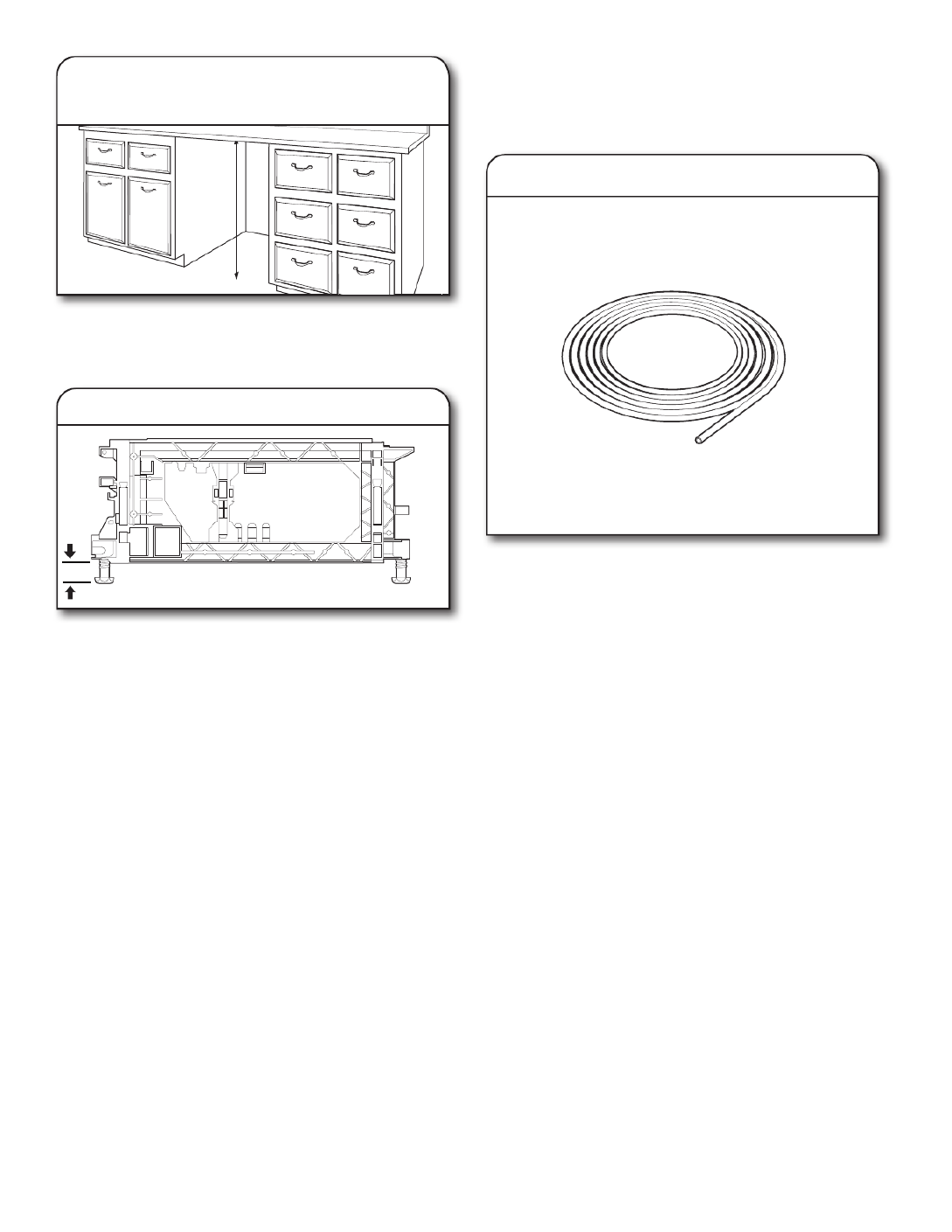

Measure the height of cabinet opening from the underside of the

countertop to the oor where the dishwasher will be installed.

Be sure to measure the lowest point on the underside of the

countertop and the highest point on the oor.

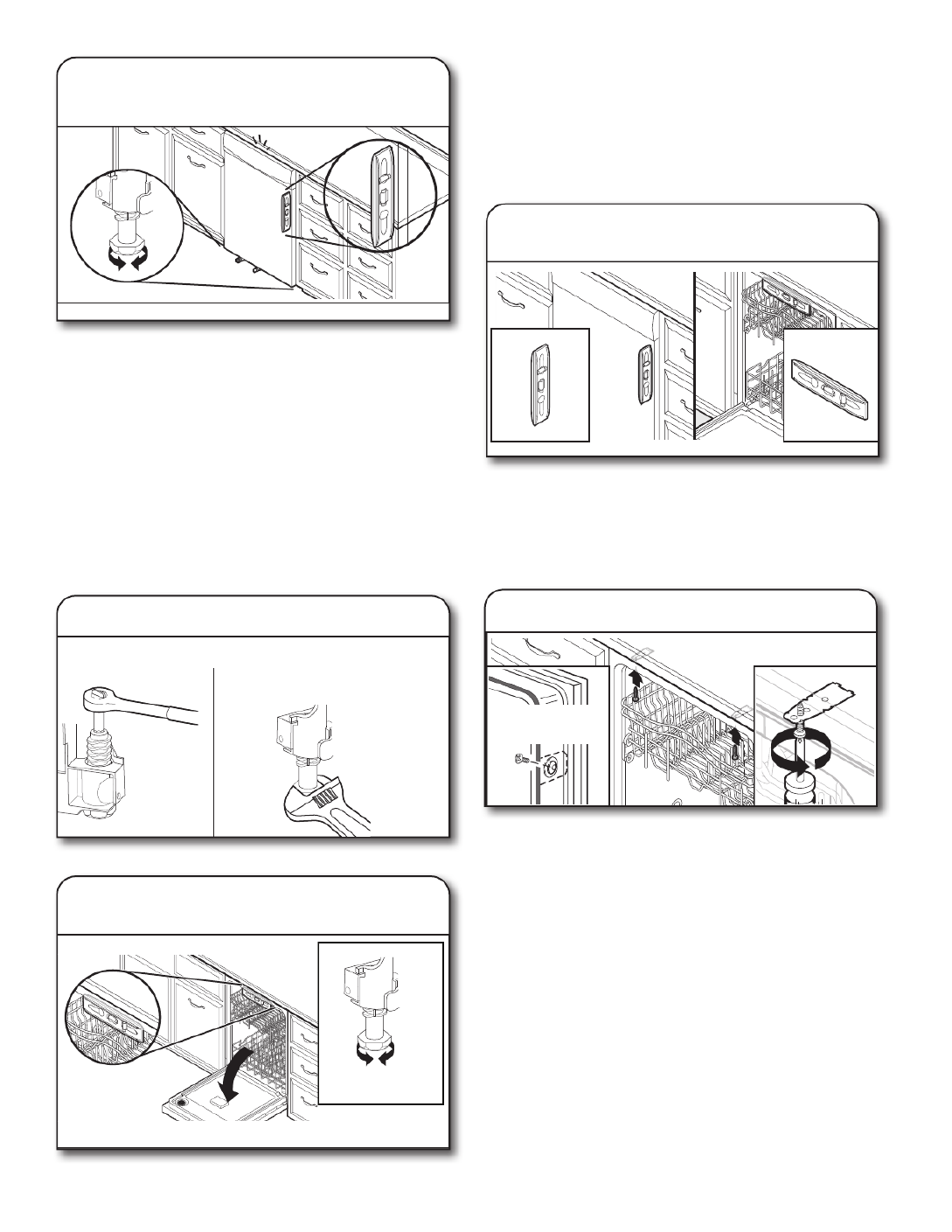

Use wrench to initially loosen leveling legs if needed.

Adjust all four leveling legs to the same height by rotating each

foot clockwise or counterclockwise as needed.

The unit comes with the legs set for a 335/ " (85.4 cm) height 8

installation. If your opening height is 34½" (87.6 cm), you would

therefore need to raise all four legs by 7/8" (2.22 cm).

NOTE: Adjust rear leg height rst before moving unit into the cut

out.

Legs can be removed if necessary for tight installations.

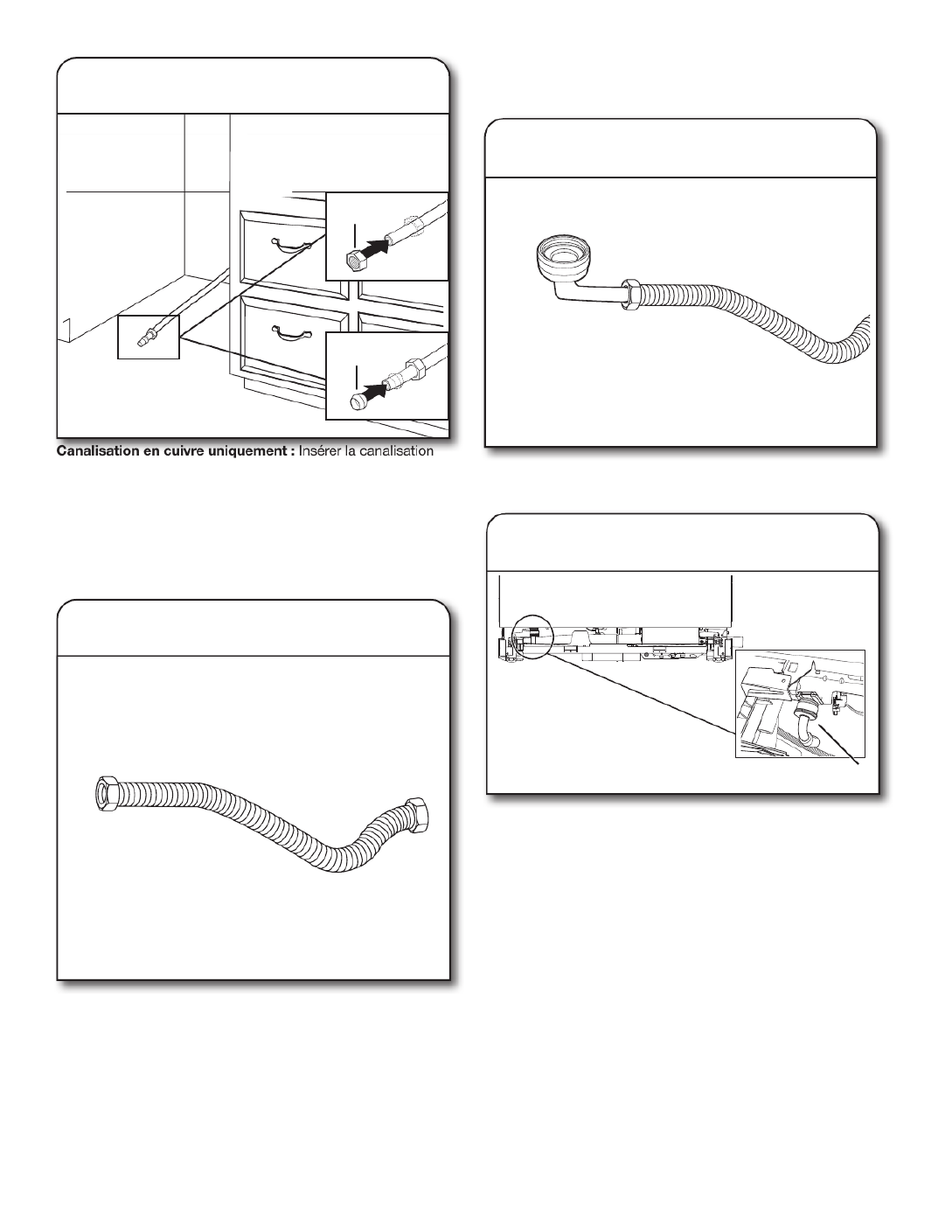

CONNECT WATER LINE TO FILL VALVE

– For Copper line, begin with Step 12

– For Flexible line, begin with Step 14

If using copper tubing, measure overall length of copper tubing

required to reach the water supply, cut to length, and attach with

compression ttings.

11. Measure cabinet opening

Leveling leg adjustment

12. Copper Water Line

far as it will go. (The copper tubing bends and kinks easily.) Push

the nut and ferrule forward and tighten it, so that it sits right up

against elbow threads.

NOTE: To avoid vibration during operation, route the water

supply line so that it does not touch the dishwasher base, frame,

or motor. If using copper tubing, skip step 14 and go to 15.

14. Flexible line

Flexible braided line: Conrm the exible braided line is long

enough.

Get 3/8" compression x 3/4" hose tting with 90° elbow. Connect

the 3/8" compression tting of the 90° elbow tting to the water

supply line. Attach such that the 3/4" connection is facing

upward as shown below.

CONNECT FILL HOSE TO FILL VALVE

16. Tighten 90° elbow tting to valve

Elbow tting

Be sure rubber washer is properly seated in tting. Slide the

3/4" (19 mm) tting of the 90° elbow up to the valve and hand

tighten it to avoid cross-threading. Hand tighten until the coupling

is tight.

Using pliers, check the tightness of the coupling. An additional

1/4 to 1/2 turn may be required to seal the rubber gasket. Route

ll hose out the rear left side of unit.

NOTES:

■Do not use tape with compression ttings.

■Do not over-tighten. Damage to the coupling can result.

■Route water supply line out rear of unit before setting unit up.

Nut

Ferrule

13. Slide nut and ferrule onto tubing

(copper tubing only)

15. Add 90° elbow tting to the water

supply line

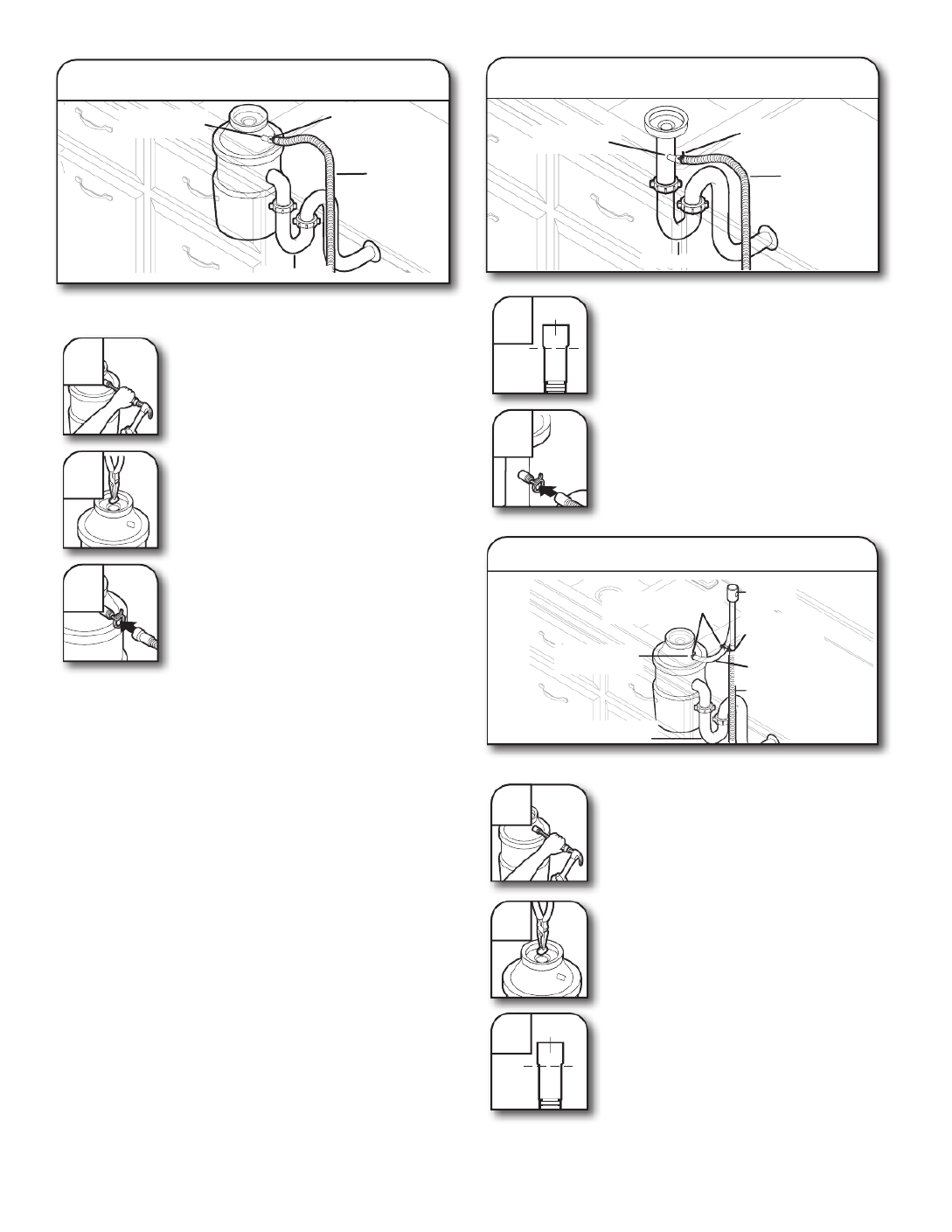

DRAIN HOSE CONNECTION

Put provided silver clamp over elbow end of drain hose. Then

push the hose onto the drain port (being sure to push all the way

on) with the hose facing underneath the dishwasher Using pliers, .

squeeze open the drain hose clamp and slide it over the elbow to

ensure the hose is attached in place. Route the hose out of the

back of the product.

NOTE:

■If the hose is installed with the rubber elbow facing out, the

drain hose may become kinked causing slow or incomplete

draining in tight cabinet installations.

■There may be a plastic plug in the drain port for shipping

purposes where you will connect the drain hose. Remove

this plug before installing drain hose, if present.

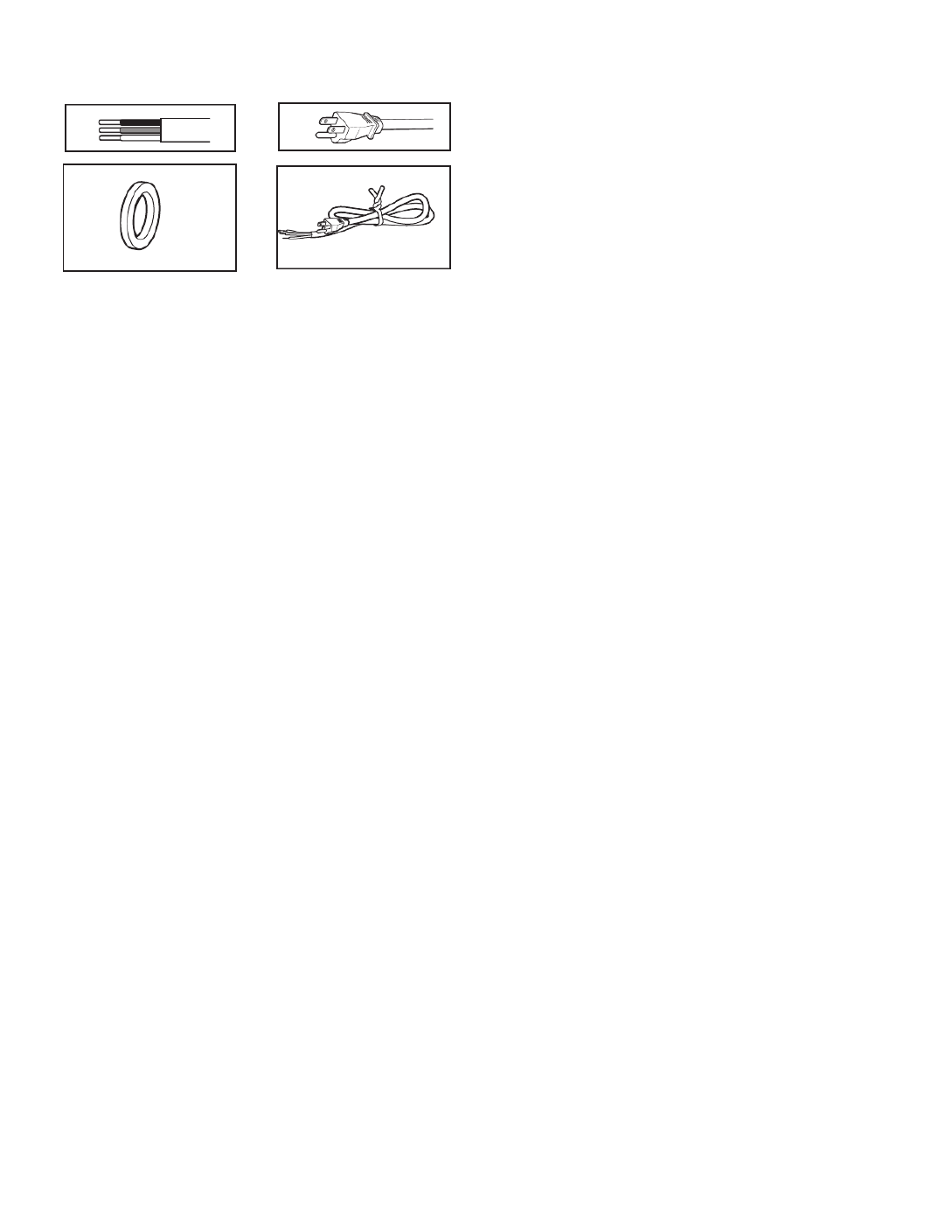

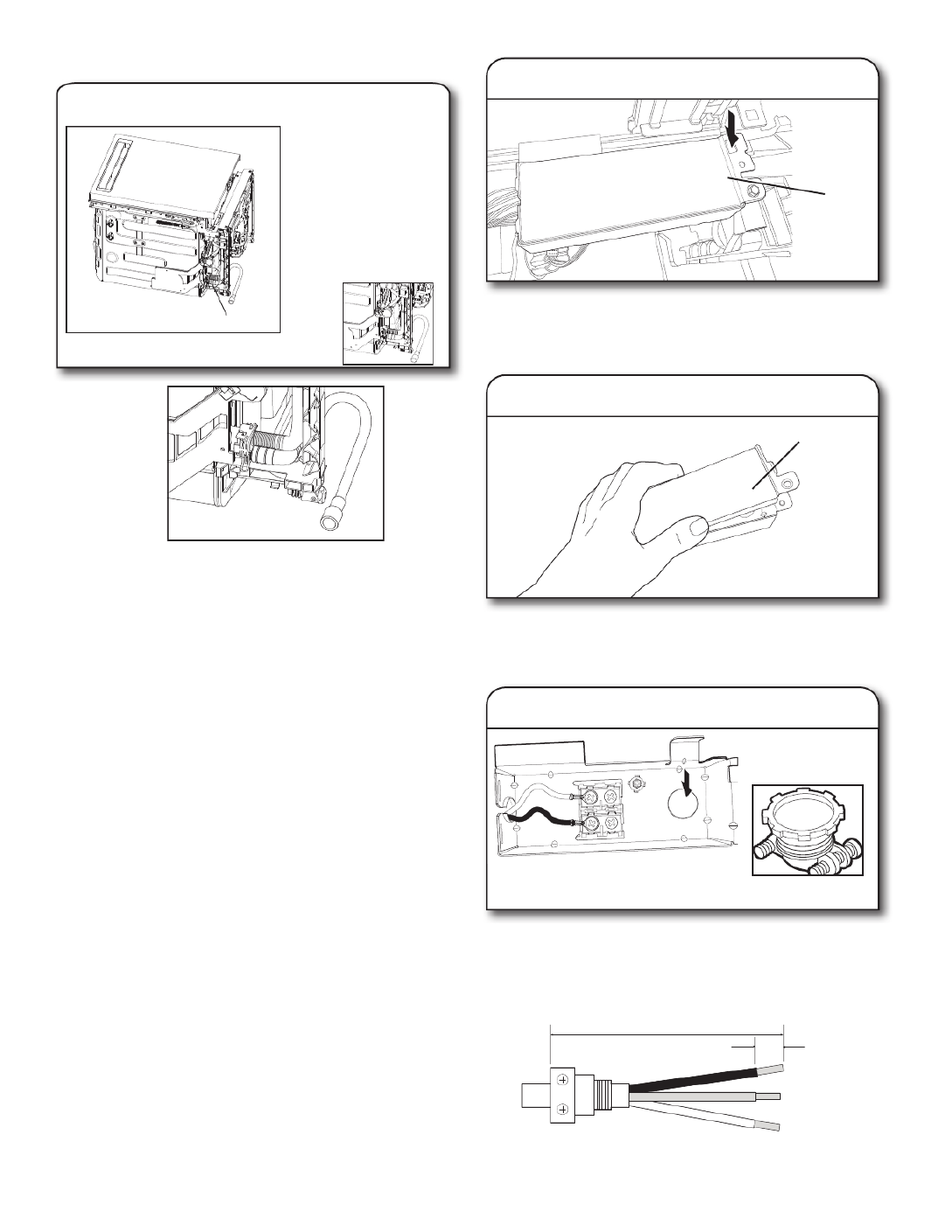

POWER CORD CONNECTION

NOTE: If installing a product with direct wiring, proceed to Step

25, wait to install wiring until after Step 44 when the unit has been

installed in the cabinet opening.

Select UL Listed/CSA Approved power cord for the Dishwasher.

Power Cord Ki

Kit typically includes power cord, metallic strain relief,grommet.

(Whirlpool Part Number Cord Kit - Straight - W11365011

Cord Kit - Right Angle - W11365014)

To remove the terminal box, depress the plastic latch, slide the

box toward the left of the unit along the metal tube and rotate the

left side of the box forward. Make sure that the product wiring is

still attached within the terminal box.

Using 1/4" (6.4 mm) nut driver remove the screw holding the

terminal box cover. Remove the cover by lifting it out of the box.

Keep the cover for later use.

Install a UL Listed/CSA Approved metallic strain relief. Make

sure screw heads are facing up when tightening conduit nut.

Strain relief is provided with the power cord kit.

Suggested wire length relative to strain relief

Terminal

box

Drain Hose Location

17. Connect drain hose

18. Remove terminal box

19. Remove terminal box cover

Terminal

box cover

20. Install strain relief

41/ " 2

(114.3 mm)

0.75" - 1"

(19 mm - 25 mm)

Route power cord through strain relief in the back of the terminal

box. Remove the ground connector screw on the raised oor

inside the box and place it through the ring terminal of the green

ground wire of power cord. If wire has no ring terminal, bend a

loop in the end of the wire. Reattach and tighten the ground

connector screw to the raised oor of the box.

To connect wires with ring terminals, remove the screws from the

terminal block, place the screw through the ring terminals, and

reattach screws back into the terminal block.

To connect wires without ring terminals, remove the screws from

the terminal block. Bend a loop in the end of the wires. Push the

screws through the loop. Return the screws to the terminal block.

Tighten the screws.

NOTE: Pre-tinned wires should not be used when connecting to

the terminal block.

Tighten strain relief screws to secure cord.

Place wires inside terminal box. Replace the cover by inserting

the hooks of the terminal cover into the slots in the oor of the

terminal box and sliding the cover tight against the back wall

where wires come in. Make sure wires are tucked inside the box

and not pinched by the cover.

Put the terminal box back on the crossbar and push to the right

so terminal box snaps into the plastic side member.

NOTES:

■Do not plug cord into an outlet until instructed to do so.

■Once the terminal box has been remounted on the dishwasher,

tuck any excess length or slack over nearby components to

help keep them off the oor.

■Route cord out the rear of the dishwasher so that it does not

touch dishwasher motor or lower part of dishwasher tub.

■A maximum of 2 power cord supply conductors (12 AWG

largest size) plus 1 grounding conductor are permitted in the

terminal box.

IMPORTANT: No additional connections other than dishwasher

power connection are to be made inside the dishwasher terminal

box.

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

21. Connect ground wire

22. Connect remaining wires

Wiring conguration

23. Secure cord or wire in strain relief

24. Reinstall terminal box cover and wires

Ground

wire

Ground

screw

Washer

Ground connector

screw

White wire White wire

Black wire

Ground wire

INSTALL DOOR HANDLE

(ON SOME MODELS)

IMPORTANT: Do not scratch the front panel during this

procedure. If door panel has a protective lm, peel lm back past

the point of the handle studs before installing handle. Handle is

easiest to install while unit is on its back.

Remove the door handle and hex key from the packaging.

Setscrews are already installed in the handle. Place handle on

mounting studs with the setscrews facing down. Push the door

handle tightly against the door. Insert the short end of the hex key

into the setscrews. Tighten the setscrews 1/4 turn past snug.

Retain hex key with Installation Instructions.

PLACE DISHWASHER IN CABINET

WARNING

26. Stand dishwasher upright

Using two or more people, stand the dishwasher up.

NOTE: Do not install kick plate until instructed to do so.

Dishwasher may t tightly into cabinet opening. Do not remove

insulation blanket—the blanket reduces the sound level.

IMPORTANT: Do not kink or pinch water line, drain hose, power

cord, or direct wire between dishwasher and cabinet. Remove

cardboard from under dishwasher (if used).

25. Install door handle

Mounting stud

Setscrew

(in bottom

of handle)

Handle

Hex key

Install Foam Side Shields (on some models)

Install the foam side shields on both the right and left sides of

the dishwasher. There are three attachment points on each side.

■Attachment 1: Locate the slit on the side shield and attach it

to the hook on the side of the dishwashwe. (See gure 1)

■Attachment 2: Use the other slit on the side shield and

attach it to the hook on the front of the dishwasher. (See

gure 2)

■Attachment 3: Align the rectangular hole in the side shield

with the toe panel screw hole. Insert the Toe Panel

Screw(see gure 3) and Loosely tighten it to hold it in place

until the Toe Panel is installed.

■Tuck the lower ends of the side shields under the

dishwasher. (See fugures 4 and 5)

Figure: 1

Figure: 2

Figure: 3

Figure: 4 Figure: 5

NOTE: Route water supply, drain hose, and power cord out the

rear of the dishwasher. If your product has insulation around the

bottom, route these lines through the slits in that insulation in the

rear of the product.

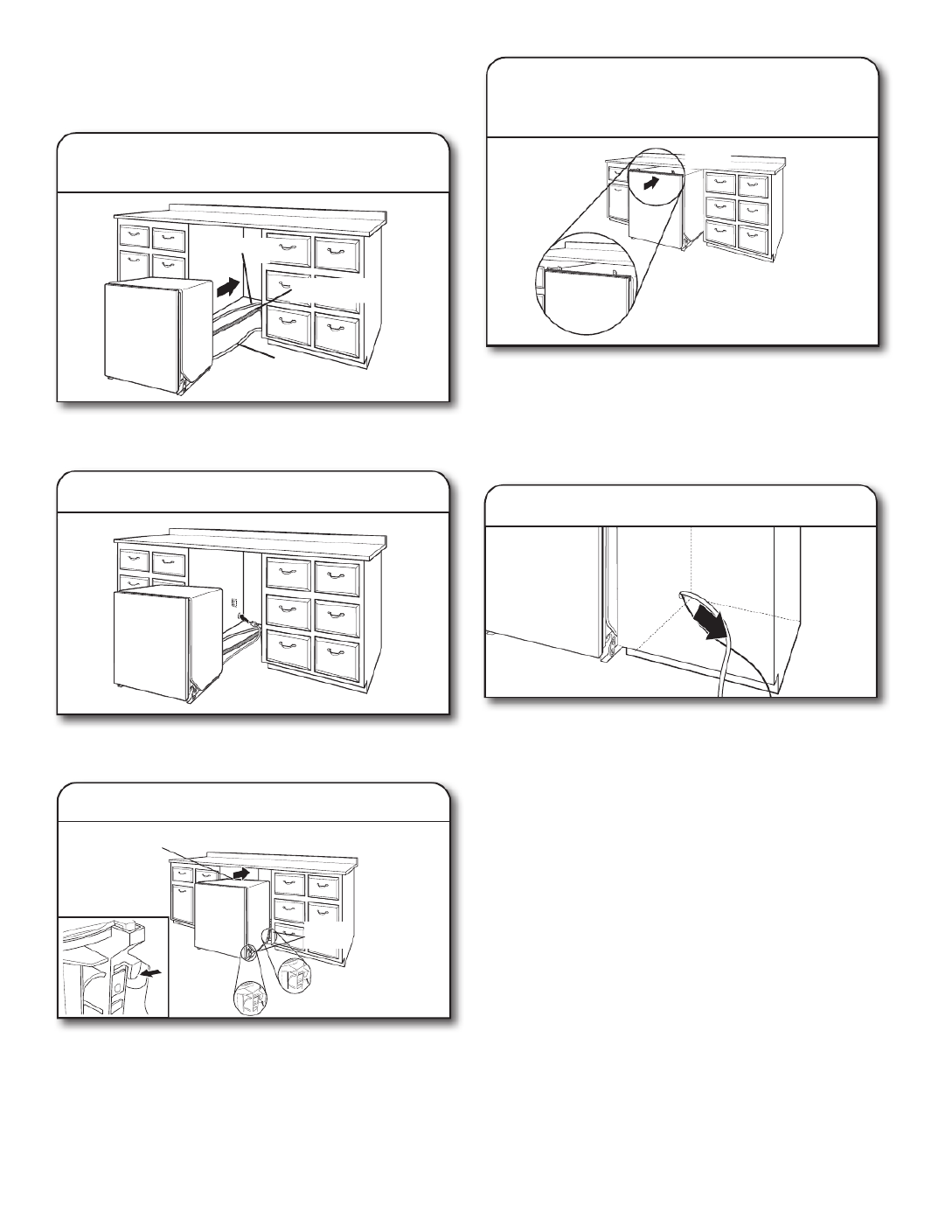

27. Move dishwasher close

to cabinet opening

Route the utilities through the holes in the cabinet, and pull

the slack out at the same time as the dishwasher is pushed into

the cabinet.

28. Route power cord

If using a power cord, make sure to route the end through hole

in cutout before sliding dishwasher into the cabinet opening.

29. Secure insulation blanket

NOTE: Make sure insulation blanket is secured at both left and

right rear corners before pushing into cabinet opening to keep the

blanket from bunching up in a tight tting cabinet. The blanket

can be secured by pulling the insulation down toward the bottom

of the product and ensuring the hooks on the side members grab

onto the slots in the insulation blanket.

(15.2 cm)

30. Move dishwasher all but 6 (15.2 cm)"

into cabinet opening

■Place Top Foam Sound Insulation (on some models)

• Snug the top foam into the slot on the top collar of the

dishwasher as shown in the gure.

NOTE: Leave unit about 6" (15.2 cm) out from cabinet in order

to install anchor brackets.

NOTE: Pull slack out of utilities at the same time the dishwasher

is pushed into the cabinet opening to avoid any kinks.

CUSTOM PANEL INSTALLATION

(CUSTOM PANEL MODELS ONLY)

For custom panel installation, refer to the Custom Panel

Installation Instruction Sheet included in the literature package.

Complete custom panel installation before proceeding to the

“Choose Anchor Attachment Method” section.

CHOOSE ANCHOR ATTACHMENT METHOD

IMPORTANT: The dishwasher must be secured to the cabinet

as one of the nal steps. Prepare the dishwasher for this by

attaching the 2 brackets found in the parts bag to the dishwasher.

– For countertops that are wood, laminate or another similar

surface: use Countertop Attachment and go to Step 32.

– For countertops that are marble, granite, or another hard

surface: use Side Attachment and go to Step 33.

NOTE: If the gap between the top of the door and the underside

of the counter top is tight (less than 1/4" [6.35 mm]), we suggest

using Side Attachment to keep from scratching the User Interface

or console with the anchor screws.

Water

line

Drain

hose

Cable

Secure

blanket

Insulation

blanket

31. Pull slack from utilities

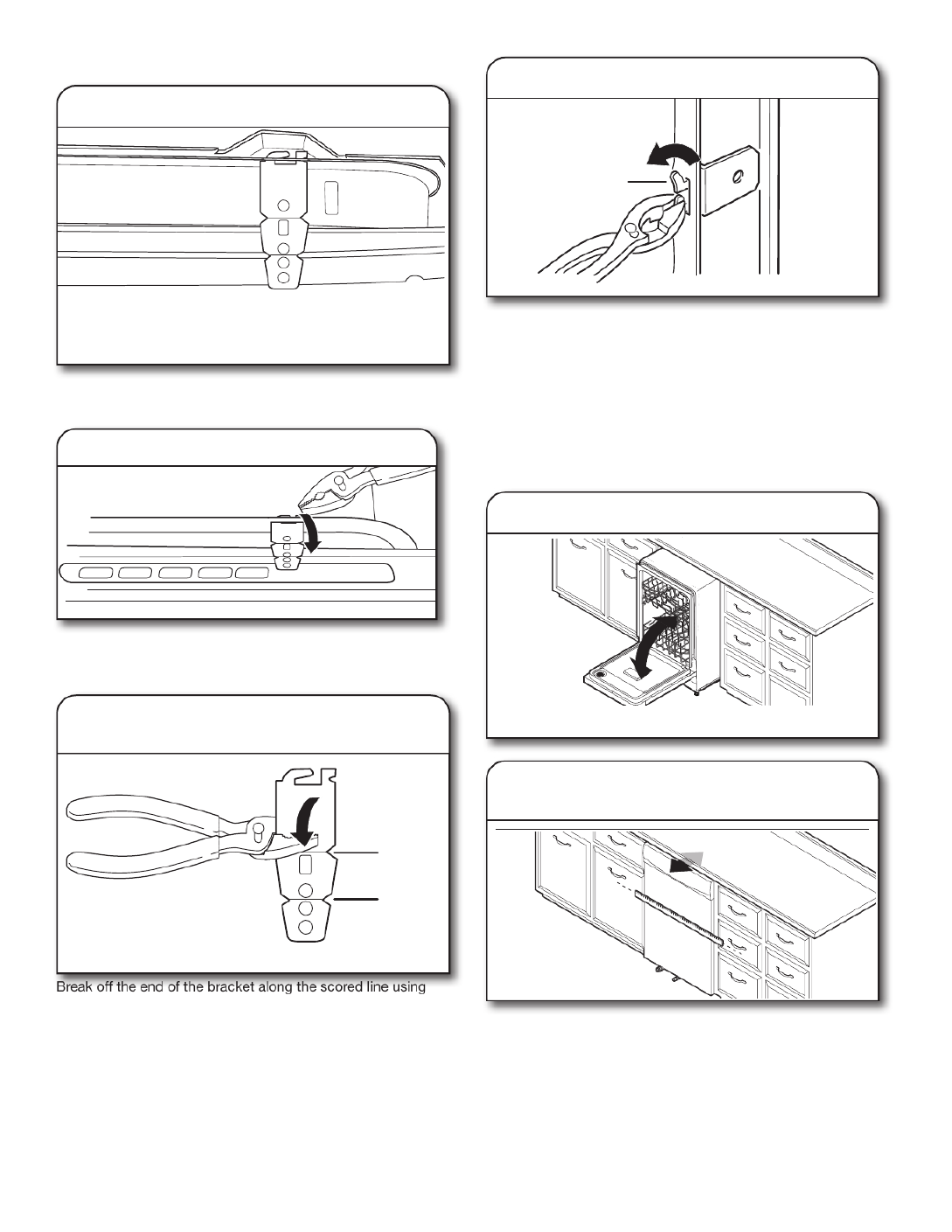

Countertop Attachment:

Remove the brackets from the package, and insert into the open

slots on the left- and right-hand top of the dishwasher collar as

shown.

Counter top attachment

Using pliers, bend/twist tab to lock the brackets in place.

Side Attachment:

pliers. Use sandpaper to smooth any burrs.

34. Install bracket for Side Attachment

Push bracket into slot on the side of dishwasher, and bend tab in

toward the side of the dishwasher so that it keeps the bracket in

place. Repeat this step for the other side of the dishwasher.

NOTE: Install wood shims to the inside of the cabinets if the gap

between the sides of the cabinet and the sides of the dishwasher

are greater than 1/2" (1.3 cm) on each side.

NOTE: Do not attach the dishwasher. This will be done later.

FINAL INSTALLATION CHECK

35. Open and close door

36. Align front of dishwasher with front of

cabinet doors

Align front of dishwasher door panel with front of cabinet doors.

You may need to adjust alignment to be even with your cabinets.

32. Insert bracket

Tabs must point

to the right.

32 .a

33. Break end of bracket for side

attachment

Top score

line for

stainless

steel tubs

Bottom

score line

for plastic

tubs

Bend

tabs

37. Check for plumb and adjust legs if

needed

■Check that leveling legs are rmly against the oor. Close and

latch the door and place level against the front panel. Check

that dishwasher is centered from front to back in the opening.

If needed, adjust leveling leg until dishwasher is plumb. Repeat

for other side of dishwasher.

■With dishwasher plum check that racks do not roll out on their

own when you open the door. Adjust front level legs until racks

no longer roll unless you pull them.

Helpful Tip: Push up on front of dishwasher to raise dishwasher

off the ground to adjust front legs. With some installations, it may

be easier to adjust the front leg using a 7 mm hex head socket

or adjustable wrench. If the gap between the top of the door and

the underside of the counter top is tight (less than 1/4" [6 mm]),

we suggest side anchoring to keep from scratching the User

Interface or console.

Level front legs

38. Check level side to side and adjust

legs if needed

Place level against top front opening of tub. Check that

dishwasher is level from side to side. If dishwasher is not level,

adjust front legs up or down until dishwasher is level.

SECURE DISHWASHER IN CABINET

OPENING

39. Double-check dishwasher alignment

in cabinet opening

Check that dishwasher is still level front to back and side-to-side

in the cabinet opening.

Open dishwasher door and place towel over pump assembly and

spray arm of dishwasher. This will keep screws from falling into

pump area when you are securing dishwasher to cabinet.

Open dishwasher door to prepare for securing the dishwasher

to the countertop or side cabinet.

NOTES:

■The dishwasher must be secured to keep it from shifting when

the door is opened or closed.

■Do not drop screws into bottom of dishwasher.

■Locate brackets installed in the “Choose Anchor Attachment

Method” section, either on top or on the sides of the dishwasher.

■If countertop anchoring: Secure dishwasher to the countertop

with two Phillips-head screws (included).

■If side anchoring: Drill 7/32" pilot holes in cabinet to avoid

splitting the wood. Secure dishwasher to cabinet with two

Philips-head screws (included). Remove second rack for

easier access. See the Dishwasher Loading Tips section for

instructions on how to remove the second rack if needed.

Screw to side

cabinet

40. Secure dishwasher

Optional methodPreferred method

41. Check door clearance

IMPORTANT: Check that top of door does not contact screws,

brackets, or countertop. If it does, adjust leveling legs or use the

side attachment option.

42. Check inner spacing

Open door and check that space between dishwasher cabinet

opening and tub is equal on both sides. If spacing is not equal,

loosen bracket screws and shift tub. Tighten bracket screws.

43. Direct Wire Connection

CONNECT WATER LINE TO HOUSE

SHUT-OFF VALVE

NOTE: If using a exible braided hose, replace inlet hose after 5

years to reduce the risk of hose failure. Record hose installation

or replacement dates on the hose for future reference.

44. Attach water supply line

Attach the water supply line (copper tubing or exible braided

line) to the hot water line using a connection conguration that is

in compliance with local codes and ordinances. The water supply

to the dishwasher should have a manual shut-off valve located

under the sink. Turn water valve on after attaching water supply

line.

CONNECT DRAIN HOSE

45. Connect drain hose

IMPORTANT: The drain hose connection of the disposer or a

waste tee must be made before the drain trap and at least

20" (50.8 cm) above the oor where the dishwasher will be

installed.

Helpful Tip: To reduce vibration of the hose, keep the hose away

from the oor.

NOTE: Use the red clamp provided to connect the drain hose to

the customer connection - plumbing or garbage disposal.

Connect drain hose to waste tee or waste disposer using

one of the following options:

■Option A: Waste disposer – no air gap

■Option B: No waste disposer – no air gap

■Option C: Waste disposer – with air gap

■Option D: No waste disposer – with air gap

To complete direct wire connection. Complete Steps 18 to

24 in this installation guide.

Once complete, return here to Step 44 to complete Product

Installation.

Option A: Waste disposer—no air gap

Disposer inlet Large drain

hose clamp

Drain hose

Drain trap

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Attach drain hose to disposer inlet with

large drain hose clamp (provided). Use

pliers to squeeze clamp open and move

into position.

Option B: No Waste disposer—no air gap

Waste tee Large drain

hose clamp

Drain hose

Drain trap

Rubber

end

1. Fit rubber end of drain hose

towastetee.

2. Attach rubber end of drain hose to

waste tee with a large drain hose clamp

(provided). Use pliers to squeeze clamp

open and move into position.

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Connect rubber end of drain hose

toairgap.

Option C: Waste disposer – with air gap

Large drain

hose clamp

Drain hose

Screw-type clamps

Air gap

Rubber hose

connector

Drain trap

Disposer inlet

Rubber

end

4. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers

to squeeze clamp open and move into

position.

5. Use a rubber hose (not provided) with

screw-type clamps to connect from air

gap to disposer inlet.

1. Connect rubber end of drain hose

toairgap.

2. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers

to squeeze clamp open and move into

position.

3. Use a rubber hose (not provided) with

screw-type clamps (not provided) to

connect from waste tee to air gap.

Option D: No waste disposer –

withairgap

Large drain

hose clamp

Drain hose

Screw-type clamps

Air gap

Rubber hose

connector

Drain trap

Waste tee

Rubber

end

COMPLETE INSTALLATION

Check that the power supply wire or cord does not touch

dishwasher motor or the lower part of the dishwasher tub.

Reconnect oat switch by aligning connector removed in Step 10

with the connector housing and pushing in until the locking tab is

visible over the back of the connector.

NOTE: Before replacing the dip tray, ensure that there is no water

present in the tray.

To replace drip tray, align with snaps in side members and push

in toward unit. It is important that the black hoses are above the

drip tray on both ends once it is pushed all of the way in.

46. Reconnect oat switch

47. Replace drip tray

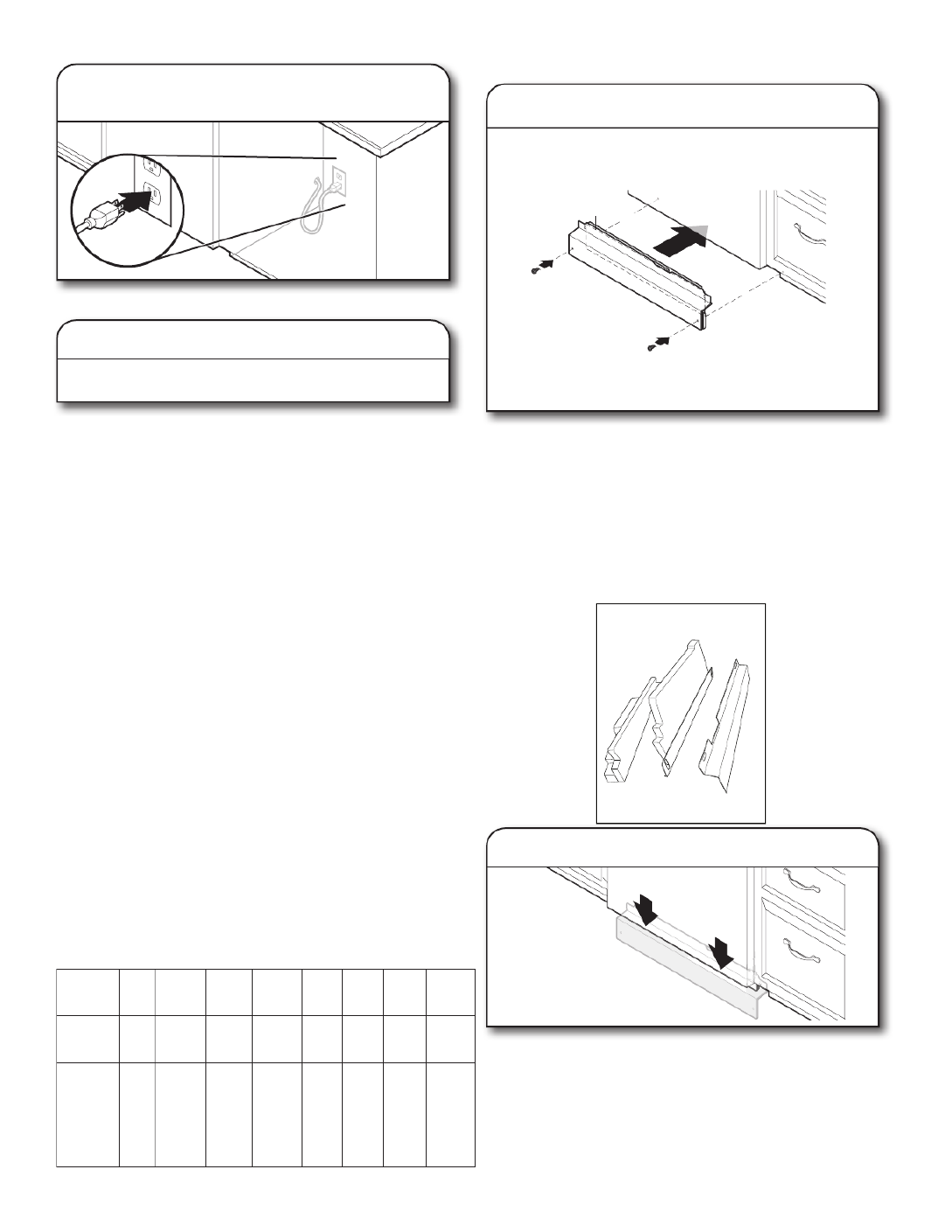

48. Power supply cord—Plug into

a grounded 3 prong outlet

Plug into a grounded 3 prong outlet.

49. Reconnect power

Reconnect electrical power at the fuse box or circuit

breaker box.

NOTE: With the access panel off, start the dishwasher and allow

it to complete the shortest Installation Cycle while checking unit

for leaks. See instructions on this manual under Check Operations

section.

CHECK OPERATION

■Read the dishwasher Quick Start Guide that came with your

dishwasher.

■Check that all parts have been installed and no steps were

skipped. Check that you have all tools used.

■Run the Installation Cycles as follows (Note that it can be

benecial to run this with the access panel removed in order

to look for presence of water under the unit. If running in this

state, the oat switch wire MUST still be connected to the oat

switch.)

■If the dishwasher is not working properly, disconnect power

or unplug dishwasher and refer to the “If Dishwasher Does Not

Operate” section.

■Press any 3 keys (except Delay or Cancel) in the sequence

1-2-3-1-2-3-1-2-3 with no more than 1 second between key

presses to enter the Installation cycle then press button #2.

■Close the door and the cycle will start.

■All LEDs turn on immediately upon receiving entry sequence.

■A tone may play depending on the model.

■The cycle will pause when the door is opened and resume

when closed.

■No Start/Resume key press required to resume.

■The installation cycle may last several minutes.

■Press Cancel key to exit installation cyle mode. The product

will exit this mode after 10 minutes or if power is removed from

the appliance.

■If any error codes or blinking lights are found, see Error Code

section in this Manual prior to calling for service.

NOTE: It is normal for the drain pump to sound loud upon the

rst run since no water is present in the system.

Numeric

Display

All

LEDs

on 1 2 3 4

(Some

models 6 7

Approximate

interval

Time 0:01

0:30

(Maximum

5:00) 2:00 0:20 0:20 0:20 0:30

1:00

(Maximum

5:00)

Machine

Action

Pause

Initial

Drain

Fill 3.8

L+

Wash

motor

pulses

Wash+

Dispenser

(Middle

spray

pulses

arm)

Wash+

Fan

(Ceiling

spray

arm)

Wash+

Third

Level

Rack. If

present

in this

model

Wash+

Heater

(Lower

spray

arm)

Drain

Pracess

INSTALL ACCESS PANELS

Insulation

(on some models)

50. Reinstall access panels and fasteners

Place the toe panel behind the access panel against the

dishwasher leg. If insulation is included on this model, make sure

insulation does not interfere with the oat assembly. Push the

access panel up toward the top of the product so that it hangs on

the hooks on the plastic side members.

■Reinstall the toe/access panel assembly, with side shield

between the toe/access panel assembly and the side member.

Align the rectangular slot in the foam and assemble the toe/

access panel assembly to the unit using the screw.

NOTE: Remove lm on door Score around door for easier

removal.

Check that the lower edge of the access panel touches the oor.

Adjust if necessary.

51. Check access panel edge

Use a 5/16" nut driver to reinstall the screws through the holes in

the access panels.

IF DISHWASHER DOES NOT OPERATE

First try the solutions suggested here to possibly avoid the cost

of a service call.

■Has the circuit breaker tripped or the house fuse blown?

■Is the door closed tightly and latched?

■Has the cycle been set correctly to start the dishwasher?

■Is the water turned on?

■Is the oat switch wire under the product connected to the oat

switch?

■Make sure control lock is not on.

If none of these possible solutions work, please see the Quick

Start Guide for service contact information.

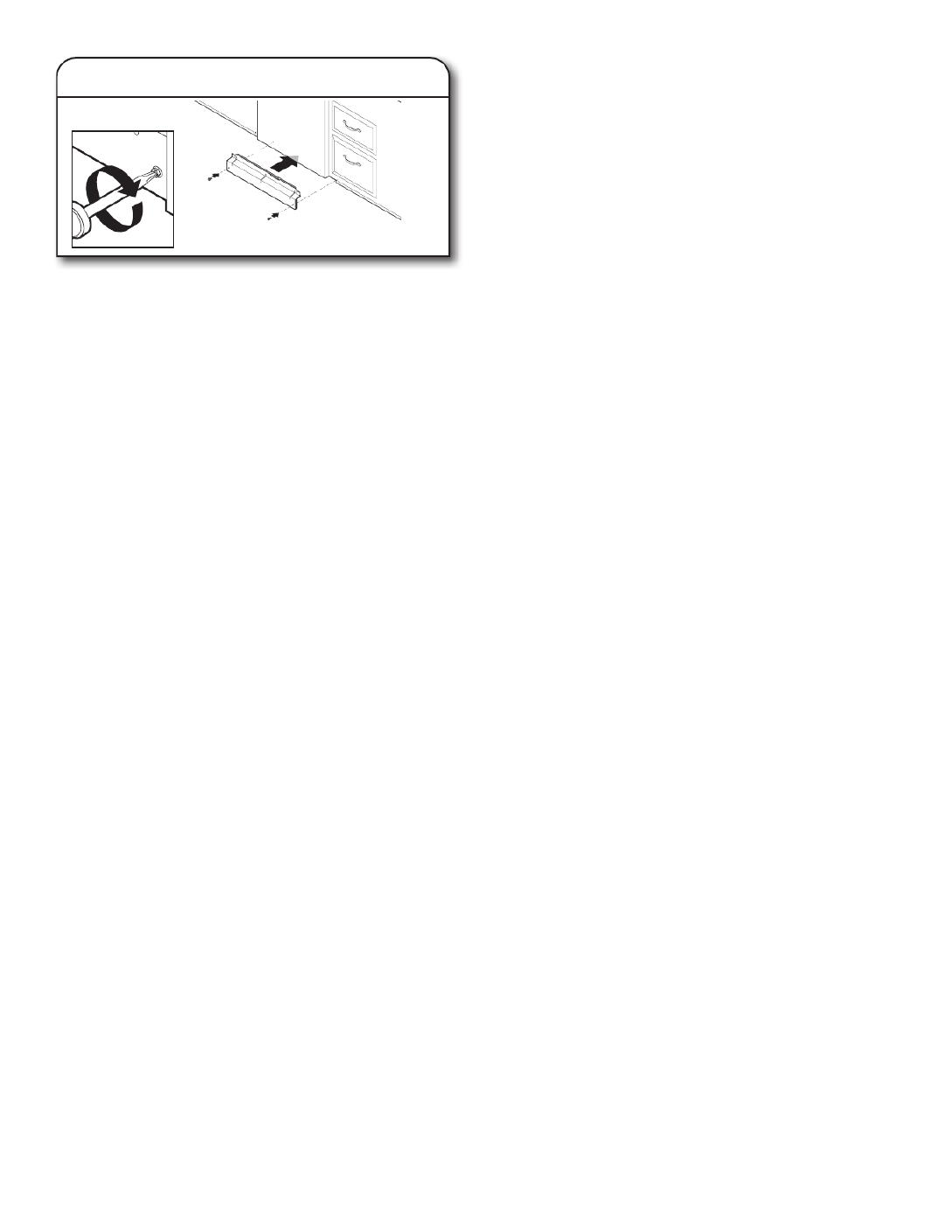

52. Reinstall access panels

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

■ Pour un lave-vaisselle relié à la terre, branché

avec un cordon :

Le lave-vaisselle doit être relié à la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise à

terre réduira le risque d'un choc électrique en

fournissant le moins de résistance pour le courant

électrique. Le lave-vaisselle est équipé d'un cordon

avec un conducteur pour relier les appareils à la

terre. La fiche doit être branchée sur une prise

appropriée, installée et reliée à la terre conformément

aux codes et règlements locaux.

AVERTISSEMENT : La connexion incorrecte du conducteur

pour relier les appareils à la terre peut causer le risque de choc

électrique. Vérifier avec un électricien compétent ou un représentant

de service si vous avez des doutes si le lave-vaisselle est

correctement relié à la terre. Ne pas modifier la fiche fournie avec le

lave-vaisselle; si elle n'entre pas dans la prise, faire installer une prise

appropriée par un électricien compétent.

■ Pour un lave-vaisselle branché en permanence :

Le lave-vaisselle doit être branché à un système d'installation

électrique permanent en métal relié à la terre, ou un conducteur pour

relier les appareils à la terre doit être relié avec les conducteurs du

circuit et branché à une borne pour relier les appareils à la terre ou au

cordon d'alimentation électrique avec le lave-vaisselle.

INSTRUCTIONS DE MISE À LA TERRE

CONSERVEZ CES INSTRUCTIONS

CONSERVERCESINSTRUCTIONS

IMPORTANTESINSTRUCTIONSDESÉCURITÉ

AVERTISSEMENT: Lorsdel’utilisationdecelave‐vaisselle,ilconvient d’observercertainesprécautionsfondamentales,dont:

Liretouteslesinstructionsavantd’utiliserlelave‐vaisselle.

Utiliserlelave‐vaisselleuniquementpourlaverdelavaisselle.

Utiliserseulementdesdétergentsetagentsderinçage

recommandéspour leslave‐vaisselle.Gardercesproduits

horsdelaportéedesenfants.

Lorsduchargementd’articlesàlaver:

1)Placerlesarticlescoupantspourqu’ilsnerisquentpas

d’endommagerle jointdelaporte;et

2)Placerlescouteauxpoignéeverslehautpourréduire

lesrisquesde blessure.

Nepaslaverd’articlesenplastique,saufs’ilestindiqué«lavable

aulave‐vaisselle»ouunementionéquivalente. Pourlesarticles

enplastiquequinesontpasainsiidentiﬁés,vériﬁerles

recommandationsdufabricant.

Nepastoucherlesélémentschauffantspendantou

immédiatementaprès l’utilisation.

Nepasmettreenmarchelelave‐vaissellesiunpanneaude

l’enceinten’est pascorrectementinstallé.

Nepaseffectuerd’interventionnonautoriséesurlescommandes.

Ne pas laisser le lave-vaisselle ouvert si aucune vaisselle n’est

chargée ou déchargée.

Nepasabuserde,s’asseoirsurousemettredeboutsurlaporte,

le couvercleoulespaniersàvaisselledulave‐vaisselle.

Nepasutiliserdepiècesderemplacementquin’ontpasété

recommandéesparlefabricant(c.‐à‐d.,piècesfabriquéesà

la maisonà l’aided’uneimprimante3D).

Pourréduirelesrisquesdeblessure,nepaslaisserlesenfants

jouerdans ouprèsdulave‐vaisselle.

Danscertainesconditions,unsystèmed’eauchaudequin’apas

étéutilisé depuis2semainesoupluspeutproduiredel’hydrogène.

L’HYDROGÈNE ESTUNGAZEXPLOSIF.Silesystèmed’eau

chaudeestrestéinutilisé pendantunetellepériode,ouvrirtousles

robinetsd’eauchaudeetlaisser l’eaus’enécoulerpendant

plusieurs minutesavantd’utiliserlelave‐vaisselle.Cecilibéreratoute

accumulationd’hydrogène.Legazest inﬂammable:nepasfumer

ouutiliseruneﬂammenuedurantcette période.

Ce produit est conçu uniquement pour un usage résidentiel.

Ce produit ne convient pas à une utilisation par des personnes (y

compris des enfants) dont les capacités physiques, sensorielles ou

mentales sont différentes ou réduites ou qui ne possèdent pas

l’expérience ou les connaissances, à moins d’être supervisées ou

d’avoir reçu des instructions concernant l’utilisation de l’appareil par

une personne responsable de leur sécurité.

Enleverlaporteoulecouvercleducompartimentdelavage

lorsqu’on cessed’utiliserunvieuxlave‐vaisselleouqu’onlejette.

ENTRETIEN DU LAVE-VAISSELLE

Détergents

Pour de meilleurs résultats, utiliser des pastilles et des sachets

prémesurés de qualité supérieure.

Il est prouvé que les pastilles ou sachets de qualité réduisent

plus efficacement la formation de pellicule sur la vaisselle que

les détergents liquides, en poudre ou en gel. Grâce à l’utilisation

régulière de pastilles et sachets, la pellicule blanche commencera

à diminuer ou à disparaître. Ces formats conviennent

parfaitement, peu importe la dureté de l’eau et le niveau de

saleté. L’utilisation d’un agent de rinçage peut aussi contribuer à

réduire la formation de pellicule blanche (les pastilles et sachets

ne contiennent pas tous un agent de rinçage). Toujours placer les

détergents prémesurés dans le compartiment principal et fermer

le couvercle.

Le témoin de prélavage situé sur le dessus du couvercle du

distributeur convient aux personnes qui utilisent un détergent

en poudre ou en gel et qui souhaitent ajouter une quantité de

détergent au programme de prélavage. La quantité de détergent

ajoutée ici est d’environ 8 cm3, si rempli au complet et de niveau.

Tout détergent ajouté ici sera immédiatement distribué pour le

lavage lorsque le programme commence, ce qui n’est pas le cas

du détergent se trouvant dans le distributeur, lequel est ajouté

pendant le programme de lavage principal.

REMARQUE: Lors de l’utilisation d’un autre type de détergent,

procéder conformément aux instructions indiquées sur

l’emballage.

■Utiliser uniquement du détergent pour lave-vaisselle

automatique. Verser le détergent juste avant de démarrer un

programme.

■Pour de meilleurs résultats de lavage, il est recommandé

d’utiliser un détergent à lave-vaisselle automatique frais.

Conserver le récipient du détergent bien fermé dans un lieu sec

et frais.

■Les dépôts minéraux provenant d’une eau très dure (au moins

15 grains par gallon américain) peuvent endommager le lave-

vaisselle et rendre un bon nettoyage difficile. On recommande

l’emploi d’un adoucisseur d’eau pour éviter tout dommage et

obtenir de bons résultats.

■Pour obtenir plus de renseignements sur les détergents en

poudre, liquides ou en gel et sur la présence d’eau dure,

consulter le site Web de la marque.

Agent de rinçage

Utiliser un agent de rinçage pour une performance de lavage et

de séchage optimale. Afin d’améliorer la performance de séchage

et de limiter l’accumulation de dépôts d’eau dure, ce lave-

vaisselle est spécifiquement conçu pour être utilisé avec un agent

de rinçage. L’agent de rinçage doit être ajouté au produit tous les

1 à 3 mois, selon l’utilisation.

Consulter le guide de démarrage rapide ou le site Web de la

marque pour obtenir des renseignements au sujet du remplissage

du distributeur d’agent de rinçage.

Sélection du programme et de la consommation

d’énergie

Les lave-vaisselle éconergiques fonctionnent plus longtemps

pour économiser de l’eau et de l’énergie, tout comme une vitesse

de conduite réduite permet d’économiser du carburant. La durée

normale d’un programme est d’environ 2 1/2 heures, mais ce

temps peut varier en fonction des sélections effectuées, de la

température de l’eau à l’entrée et du niveau de saleté des plats.

Pour obtenir un rendement optimal, le lave-vaisselle devrait être

raccordé à une canalisation d’eau chaude à 120°F (49°C).

Si on appuie d’abord sur le bouton Start (mise en marche) le

programme avec capteur principal et séchage avec chaleur sera

automatiquement sélectionné. Ce programme détecte la quantité

et la dureté de la saleté afin de modifier le programme pour

obtenir un nettoyage de qualité.

Sanitize ou Sani (assainissement)

Assainit la vaisselle et la verrerie conformément à la norme

internationaleNSF/ANSI184 pour lave-vaisselle à usage

domestique. Les lave-vaisselle à usage domestique certifiés ne

sont pas destinés aux établissements de restauration agréés.

Seuls les programmes d’assainissement ont été conçus pour

répondre aux exigences de la norme NSF/ANSI184 pour

l’élimination de la saleté et l’efficacité de l’assainissement. Tous

les programmes d’un lave-vaisselle homologué NSF/ANSI184

n’ont pas été conçus dans l’objectif direct ou indirect de

répondre aux exigences de la norme NSF/ANSI184 pour

l’élimination de la saleté et l’efficacité de l’assainissement. À la

fin du programme, le témoin indicateur Sani Rinse (rinçage avec

assainissement) s’allume si l’option Sani Rinse (rinçage avec

assainissement) a fonctionné correctement. Si le témoin ne

s’active pas, cela est probablement dû au fait que le programme

a été interrompu.

AVERTISSEMENT

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de l’intérieur

Plusieurs détergents peuvent laisser des taches ou résidus

blancs sur la vaisselle ou l’intérieur du lave-vaisselle. Avec le

temps, ces résidus peuvent devenir indésirables et nuire au bon

fonctionnement du lave-vaisselle. Utiliser un produit comme

le nettoyant pour lave-vaisselle affresh® peut aider à éliminer

ces résidus. Une utilisation mensuelle du nettoyant pour lave-

vaisselle affresh® est recommandé pour aider à entretenir le lave-

vaisselle. Suivre les indications sur l’emballage.

REMARQUE: Nous recommandons des pastilles ou des sachets

de détergent prémesuré de grande qualité, ainsi que de l’agent

de rinçage pour effectuer le nettoyage du lave-vaisselle et pour

une utilisation quotidienne.

Brise-siphon de comptoir

Inspecter et nettoyer le dispositif anti-refoulement, le cas

échéant, si le lave-vaisselle ne se vidange pas correctement.

Période d’inutilisation prolongée

Pour réduire le risque de dommages matériels durant les

vacances ou une période d’inutilisation prolongée

■Si l’on n’utilise pas le lave-vaisselle pendant l’été, couper

l’arrivée d’eau et l’alimentation électrique du lave-vaisselle.

■S’assurer que les tuyaux d’alimentation en eau sont protégés

contre le gel. La formation de glace dans les canalisations

d’arrivée d’eau peut entraîner une élévation de la pression en

eau et endommager le lave-vaisselle ou le domicile.

■La garantie de l’appareil ne couvre pas les dommages

imputables au gel.

■Lors du remisage du lave-vaisselle pendant l’hiver, éviter tout

dommage lié à l’eau en faisant hivériser le lave-vaisselle par un

fournisseur de services agréé.

Nettoyage des surfaces externes

Nettoyer l’extérieur du lave-vaisselle avec un chiffon doux

et humide et un détergent doux. Ne pas utiliser de produits

nettoyants abrasifs sur la surface extérieure du lave-vaisselle.

Les produits de nettoyage abrasifs peuvent endommager le fini.

Dépannage

Le site Web de la marque indiqué dans le guide de démarrage

rapide propose des informations détaillées pour dépanner

la majorité des problèmes que rencontrent les clients. Ces

informations peuvent aider à économiser le coût d’une

intervention de dépannage.

Tasse à corps étrangers

Si la tasse à corps étrangers est pleine, le guide de démarrage

rapide ou le site Web de la marque mentionné dans le guide de

démarrage rapide donnent des renseignements détaillés sur la

façon de la vider.

MENU DE RÉGLAGE DU LAVE-VAISSELLE:

Suivre les instructions suivantes pour accéder au menu et modifier les réglages actuels.

Menu Affiche le

texte (s’il y a

un affichage)

Motif de DEL (s’il n’y a pas

d’affichage)

Ce que ce réglage fait Réglage

par défaut

PROWASH

(lavage

Pro) OU

SENSOR

(capteur)

TOUGH

(tenace) OU

COOKWARE

(ustensiles

de cuisine)

NORMAL

Niveau d’agent

de rinçage A X Règle la quantité d’agent de rinçage

distribuée

Sous-menu de

niveau d’agent

de rinçage

A 0 X X X 0mL – pas d’agent de rinçage

A 1 X 1,3mL

A 2 X 2,6mL

A 3 X X 3,9mL X

A 4 X 5,2mL

A 5 X X 5,2mL

A 6 X X 5,2mL

Niveau sonore S X X Met en marche et arrête le son

Sous-menu de

niveau sonore

S1 X Sound On (sons activés) X

S0 X Sound Off (sons désactivés)

Éclairage dans

la cuve L X Met en marche et éteint l’éclairage

interne (si présent)

Sous-menu

d’éclairage dans

la cuve

L1 X La lampe de la cuve s’allume lorsque la

porte est ouverte X

L0 X La lampe de la cuve s’éteint lorsque la

porte est fermée

Mode cachère E X X Met en marche et éteint le mode

cachère

E1 X Activation du mode

E0 X Arrête le mode X

Rétablissement

des paramètres

d’usine r X X X Rétablissement des paramètres d’usine

1. Maintenir enfoncé le bouton «Hi Temp» (température élevée) pendant 5 secondes, jusqu’à ce que les témoins «Hi Temp»

(température élevée) et «Dry» (séchage) s’allument.

2. Appuyer sur le bouton « Start/Resume » (mise en marche/reprise) dans les 2 secondes. Si on n’appuie pas sur le bouton de mise en

marche dans les 2 secondes, l’affichage s’éteindra et il faudra recommencer à l’étape1.

a. Pour les modèles avec écran, un «A» s’affichera pour indiquer le niveau d’agent de rinçage.

b. Pour les modèles sans écran, le témoin «Tough» (tenace) ou «Cookware» (ustensiles de cuisson) s’illuminera pour indiquer le

niveau d’agent de rinçage.

3. Pour accéder à une caractéristique autre que le niveau d’agent de rinçage, appuyer sur le bouton «Cycle» (programme) ou

«Normal» (selon le modèle) pour passer à la caractéristique à modifier (niveau sonore, lampe de la cuve, Cachère, réinitialisation

aux paramètres d’usine et niveau d’agent de rinçage). Consulter le tableau pour savoir ce qui s’affiche à l’écran pour indiquer ces

caractéristiques.

4. Appuyer sur le bouton «Start/Resume» (mise en marche/reprise) pour sélectionner la caractéristique et accéder au sous-menu.

L’écran changera pour afficher le réglage actuel de la caractéristique. (Par exemple, si Sound Level [niveau sonore] est sélectionné,

mais que le niveau sonore n’a jamais été modifié, S1 s’affichera pour les modèles avec écran et Sensor [capteur] s’illuminera pour

les modèles sans écran.)

5. Appuyer sur le bouton «Cycle» (programme ou «Normal» Cselon le modèle) pour modifier la valeur du réglage de la

caractéristique. (Par exemple, pour éteindre le son, appuyer sur le bouton «Cycle» [programme] ou «Normal». S0 s’affichera sur

les modèles avec écran ou le témoin «Pots and pans» (casseroles et poêles) s’allumera sur les modèles sans écran.)

6. Appuyer sur le bouton «Start/Resume» (mise en marche/reprise) pour confirmer la nouvelle sélection. Le nouveau réglage de

caractéristique ne sera pas enregistré si on n’appuie pas sur le bouton «Start/Resume» (mise en marche/reprise).

Le lave-vaisselle reviendra à l’état d’arrêt après avoir appuyé sur le bouton Start (mise en marche).

Pour quitter le menu des réglages du client, appuyer sur le bouton «Cancel» (annuler) ou attendre 30 secondes sans toucher aucun

bouton.

REMARQUE: Pour afficher le réglage actuel d’une caractéristique, suivre les étapes1 à 4. Lorsqu’on appuie sur le bouton «Start/

Resume» (mise en marche/reprise) à l’étape4, le lave-vaisselle affiche le réglage actuel. Appuyer sur le bouton «Cancel» (annuler)

pour quitter sans faire de modification.

REMARQUE: Pour revenir au menu principal après avoir accédé à une page de réglage de caractéristique, appuyer sur «Cancel» et

poursuivre avec l’étape1.

REMARQUE: Pour quitter le «mode cachère», appuyer sur le bouton «Cancel» (annuler) ou attendre 75heures.

Mode cachère: Lorsque ce mode est activé, il désactive tous les boutons du lave-vaisselle sauf la touche Cancel (annuler) et

désactive la lampe à l’intérieur de la cuve (si présente) pour une période de 75 heures. Si le mode est activé pendant un programme,

les témoins d’état ne s’éteindront pas à la fin du programme lorsque la porte est ouverte, puis refermée. Pour quitter ce mode,

appuyer sur le bouton «Cancel» (annuler) ou attendre 75heures.

CODES D’ANOMALIES

CODES D’ANOMALIES/TÉMOINS QUI CLIGNOTENT

Problème

Code affiché

(affichage à 7

segments)

(si présent)

Code affiché sur le

panneau avant à DEL*

(No qui clignote, pause, no

qui clignote)

Que se passera-t-il? Quoi faire?

Le lave-vaisselle ne

parvient pas à bien

faire fonctionner

l’électrovanne

F1E1 1 pause, 1 pause - pause,

répétition

La séquence de vidange

s’amorce, ce qui

empêche la machine de

fonctionner

Fermer l’arrivée d’eau (si possible). Fermer

l’alimentation électrique. S’il est impossible

de fermer l’arrivée en eau, NE PAS fermer

l’alimentation électrique et garder la porte

fermée. Appuyer sur la touche Cancel

(annuler) une fois pour arrêter l’alarme

sonore. Faire un appel de service.

Défaillance de la

commande du moteur F1E2 1 pause, 2 pauses, répétition Le programme prend fin Faire un appel de service

Il n’y a pas d’eau

dans le lave-vaisselle H2O 8 pauses, 1 pause - pause,

répétition Le programme est en

pause

S’assurer que le tuyau de remplissage

est branché au produit. S’assurer que

l’alimentation en eau est ouverte. Appuyer

sur Start (mise en marche) pour reprendre

le programme. Si l’alarme est toujours

présente, faire un appel de service.

Défaillance du moteur

de lavage F7E1/F7E2 7 pause, 1 pauses,

répétition/7 pause, 2 pauses,

répétition Le programme prend fin Faire un appel de service

Le lave-vaisselle se

remplit trop F8E4 8 pauses, 4 pause - pause,

répétition

La séquence de vidange

s’amorce, ce qui

empêche la machine de

fonctionner

Pour les installateurs professionnels

Fermer l’arrivée d’eau (si possible). Fermer

l’alimentation électrique. S’il est impossible

de fermer l’arrivée en eau, NE PAS fermer

l’alimentation électrique et garder la porte

fermée. Appuyer sur la touche Cancel

(annuler) une fois pour arrêter l’alarme

sonore. Faire un appel de service.

Pour les installateurs autonomes

■Appuyer deux fois sur le bouton de

CANCEL ou réinitialiser la mise sous

tension. Cela peut résoudre le problème.

■Vérier si le connecteur de l est

connecté au contacteur du otteur sur le

plateau d’égouttement. Voir l’étape 46.

Si le l est déconnecté, le reconnecter,

puis appuyer deux fois sur le bouton

d’annulation.

■Vérier s’il y a de l’eau dans le bac

d’égouttement. S’il y a de l’eau dans

le bac d’égouttement, enlever l’eau

et réinstaller le bac d’égouttement.

S’assurer de connecter le câblage au

otteur. Étape 46. Vérier où l’eau peut

avoir fui dans le bac d’égouttement.

(Vérier les raccords d’entrée d’eau aux

étapes 15 et 16 pour voir s’ils fuient)

■Si de l’eau était dans le bac et qu’aucune

fuite n’a été détectée, mettre le produit

en marche sur le programme le plus

court de l’installation tout en recherchant

les fuites. Le panneau d’accès doit être

enlever pour observer toute fuite.

■Si le problème continu, faire un appel de

service.

L’électrovanne reste

coincée ouverte F8E5 8 pauses, 5 pause - pause,

répétition

La séquence de vidange

s’amorce, ce qui

empêche la machine de

fonctionner

Fermer l’arrivée d’eau (si possible). Fermer

l’alimentation électrique. S’il est impossible

de fermer l’arrivée en eau, NE PAS fermer

l’alimentation électrique et garder la porte

fermée. Appuyer sur la touche Cancel

(annuler) une fois pour arrêter l’alarme

sonore. Faire un appel de service.

Le lave-vaisselle ne

se vidange pas F9E1 9 pauses, 1 pause - pause,

répétition Le programme prend fin

Si le tuyau de vidange est raccordé à un

broyeur à déchets, vérifier qu’il n’est pas

obstrué et que l’opercule d’obstruction a

été enlevé. Si l’appareil ne vidange toujours

pas, faire un appel de service.

Il y a de l’eau sous le

lave-vaisselle FAE5 10 pauses, 5 pause - pause,

répétition Le programme prend fin Faire un appel de service.

Défaillance de la

communication

d’entretien de

l’interface utilisateur

F6E1 6 pauses, 1 pause - pause,

répétition

Le produit ne permet pas

de lancer ou de reprendre

un programme Faire un appel de service.

EXIGENCES D’INSTALLATION

OUTILS ET PIÈCES

Rassembler les outils et composants nécessaires avant

d’entreprendre l’installation. Lire et observer les instructions

fournies avec les outils de la liste ci-dessous.

Toutes les installations

Outils requis:

Pince Tournevis à tête plate

Tournevis cruciforme Couteau utilitaire

Tourne-écrou ou clé à douille

de 5/16 po (7,9mm) et 1/4 po

(6,4mm)

Petit niveau

Mètre-ruban ou règle Clé ouverte de 5/8 po

(15,9mm)

Clé à molette de 10po qui

s’ouvre de 11/8po (29mm)

Tournevis Torx†T20 et, si des

panneaux avant personnalisés

sont installés, TorxT15

Autres articles utiles pouvant être nécessaires:

Lampe de poche Plat peu profond

Serviette de bain Ruban adhésif pour conduit ou

de marquage

Pièces fournies:

Brides pour tuyau de

décharge (2)

(1 grande/rouge et 1

petite/argentée)

Tuyau d’évacuation

Tournevis cruciforme

no8 x 1/2 po (12,7mm) (2)

Supports de fixation (au-

dessous du comptoir) (2)

S’assurer que toutes les pièces sont comprises avec le sachet de

documentation.

Poignée de porte (sur certains modèles)

†TorxT15 et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

Autres pièces nécessaires (non fournies):

Raccord de tuyau coudé

à 90° de 3/4 po (19mm) x

3/8po (9,5mm) d’extrémité

de compression avec joint

caoutchouc (nécessaire pour

raccorder correctement la

canalisation d’eau du domicile

au lave-vaisselle).

No de pièce: W10685193

Serre-câbles métallique

pour câblage du domicile qui

convient à l’orifice de 7/8po

(22mm) (nécessaire pour

raccorder correctement le

câble du domicile au boîtier de

connexion du lave-vaisselle).

No de pièce: 4396672

REMARQUE: Utiliser

uniquement des pièces

homologuées UL ou CSA.

Accessoires facultatifs offerts:

Ruban de barrière

anti-humidité

REMARQUE: Le ruban de

barrière anti-humidité ajoute

une protection facultative

supplémentaire si le lave-

vaisselle est installé sous

un plan de travail en bois.

Recommandé, mais non

requis pour les plans de travail

en bois.

No de pièce: 4396277

Ensemble de panneaux

latéraux

Pour fermer le côté du lave-

vaisselle lorsqu’il est installé

à l’extrémité de l’armoire (le

numéro de pièce Whirlpool

varie en fonction de la

couleur).

Nous contacter au numéro sans frais ou visiter le site Web de

la marque identifié dans le guide de démarrage rapide pour

obtenir des informations sur les accessoires et les pièces.

Première installation

Consulter les codes locaux. Vérifier l’alimentation électrique

existante. Voir la section «Spécifications électriques». Il est

recommandé de faire réaliser tous les raccordements électriques

par un électricien qualifié agréé.

Outillage supplémentaire nécessaire:

Petit coupe-tube Pince à dénuder

Perceuse sans fil Scie-cloche de 1/2po

(12,7mm), 3/4po (19mm) et

11/2po (38mm)

Pièces supplémentaires nécessaires (non fournies):

Tube de cuivre (diamètre

externe de 3/8po suggéré)

ou ensemble de canalisation

d’arrivée d’eau flexible à

tresse d’acier. L’ensemble

inclut un tuyau tressé et une

bague de compression de

3/8 po x un adaptateur à tuyau

de 3/4po.

No de pièce: W10278635RP

Bride à vis de 11/2po à 2po

(38mm à 50mm) (3maximum)

Plus long tuyau de vidange

optionnel d’une longueur

maximale de 12pi (3,7m)

REMARQUE: Doit être

conforme à toutes les normes

de test AHAM/IAPMO,

convenir à des raccordements

de vidange de 1po (25mm)

et être résistant à la chaleur et

aux détergents.

No de pièce: W11381654

REMARQUE: Si l’on utilise un tuyau flexible tressé, remplacer

le tuyau d’alimentation après 5ans d’utilisation pour réduire le

risque de défaillance du tuyau. Inscrire la date d’installation ou de

remplacement du tuyau sur celui-ci, pour référence ultérieure.

REMARQUE: S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il

se peut que l’installation nécessite des pièces supplémentaires.

Pour commander, consulter les coordonnées indiquées dans le

guide de démarrage rapide.

Pour les installations à

raccordement direct

Pour un cordon

d’alimentation

Passe-câble d’

armoire

Pour trou de 1 1/2 po (38mm)

dans l’armoire.

REMARQUE: Requis pour les

armoires en méta

Ensemble pour cordon

d’alimentatio

L’ensemble comprend

habituellement un cordon

d’alimentation, un serre-câbles

métallique et un œillet.

(Numéro de pièce Whirlpool

Trousse avec cordon – droit –

W11365011

Trousse avec cordon – angle

droit – W11365014)

Nous contacter au numéro sans frais ou visiter le site Web de la

marque identifié dans le guide de démarrage rapide pour obtenir

des informations sur les accessoires et les pièces.

REMARQUE: S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il

se peut que l’installation nécessite des pièces supplémentaires.

Pour commander, consulter les coordonnées indiquées dans le

guide de démarrage rapide.

EXIGENCES D’EMPLACEMENT

L’appareil doit être entièrement encastré (sur le dessus, les côtés,

à l’arrière et au sol) dès l’installation. Un ensemble de panneaux

latéraux est disponible chez votre marchand pour l’installation du

lave-vaisselle à l’extrémité d’une rangée d’armoires.

Une barrière anti-humidité en option est également offerte pour

l’installation sous un plan de travail en bois.

Inspecter l’emplacement d’installation du lave-vaisselle. Il doit

comporter les caractéristiques suivantes:

■Accès facile pour chargement et déchargement de la vaisselle.

Dans le cas de l’installation dans un angle, on doit pouvoir

établir un dégagement de 2po (5,1cm) ou plus entre le côté

de la porte du lave-vaisselle et le mur ou l’armoire.

■Facilité d’accès aux canalisations d’eau et d’évacuation et à la

source d’électricité:

■Une source d’électricité avec liaison à la terre est nécessaire.

■Ce lave-vaisselle est doté d’une fonction de chauffage de

l’eau et doit être raccordé à la canalisation d’alimentation en

eau chaude.

■Veiller à ce que les canalisations d’eau et d’évacuation et

les câbles électriques se trouvent dans les limites de la zone

marquée en gris illustrée dans la section «Dimensions du

produit et de l’emplacement d’installation».

■Ne pas placer de canalisation d’évacuation, canalisation

d’eau ou câblage électrique à un endroit où cela susciterait

interférence ou contact avec les pieds ou les moteurs du

lave-vaisselle.

■Protéger du gel le lave-vaisselle et les canalisations d’eau

qui l’alimentent. La garantie de l’appareil ne couvre pas les

dommages imputables au gel.

REMARQUE: Si le lave-vaisselle ne doit pas être utilisé

pendant une période prolongée ou s’il est laissé à un endroit

qui pourrait être exposé au gel, veiller à faire exécuter les

opérations de préhivernage par un technicien compétent.

■S’il est installé dans une nouvelle construction, enlever tout

débris de l’arrivée d’eau avant de la brancher à la valve de

distribution. Les débris qui ne sont pas enlevés de l’eau

pourraient obturer le filtre de la valve de distribution.

■Une ouverture carrée offrant l’esthétique appropriée et

permettant un fonctionnement correct.

■La façade des armoires perpendiculaire au plancher.

■Plancher de niveau.

Conseil utile: S’il y a un écart de niveau sur le plancher entre

l’avant et l’arrière de l’emplacement d’installation, il pourrait

être nécessaire d’utiliser des cales pour établir l’aplomb de

l’appareil.

REMARQUE: Pour éviter tout déplacement des cales durant

le fonctionnement du lave-vaisselle, les cales doivent être

solidement fixées au plancher.

■À l’emplacement d’installation du lave-vaisselle, on doit

pouvoir établir le dégagement approprié entre le moteur et le

plancher. Les moteurs ne doivent pas toucher le plancher.

■Ne pas installer le lave-vaisselle par-dessus un tapis.

DIMENSIONS D’OUVERTURE DU PRODUIT ET DE L’ARMOIRE:

237/ po 8

(60,4cm)

30po

(76,2cm)

30po

(76,2cm)

24½po

(62,6cm) 3/4po

(1,9cm)

3¾po

(9,7cm)

20 13/ po 16

(52,9cm)

335/ po 8

(85,4cm) min

avec pieds

enlevés

31/ po à 421/ po 2

(8,4cm à 10,6cm)

A. L’isolant peut être comprimé (utilisé sur certains modèles).

B. Pour les modèles avec panneaux prêts à installer, la

profondeur du lave-vaisselle est de 24po (61,0cm) – sans

le panneau de porte personnalisé de 3/4po (1,9cm).

C. Les poignées de porte peuvent dépasser vers la façade

du lave-vaisselle; varie selon le modèle.

Vérifier que toutes les surfaces n’ont aucune aspérité qui

empêcherait l’installation du lave-vaisselle.

33 5/ po min. 8

(85,4cm) min.

21po

(53,4cm)

3po

(7,6cm)

4po

(10,2cm)

24po

(62,0cm)

2po

(5,1cm)

6¼po

(15,9cm)

REMARQUE: Les

zones grisées des

parois de l’armoire

indiquent les endroits

où les raccordements

électriques peuvent

être installés.

D. Mesure depuis le point le plus bas de la face

inférieure du comptoir. Cette dimension peut être réduite à

33 5/8 po (85,4 cm) en retirant les pieds du lave-vaisselle et en

perforant l’isolant (couverture isolante) de l’appareil.

E. Dimension minimale mesurée au point le plus étroit de

l’ouverture.

1. Instalación de video

INSTRUCTIONS D’INSTALLATION

PRÉPARATION DE L’OUVERTURE

D’ENCASTREMENT DE L’ARMOIRE –

NOUVEAUX RACCORDEMENTS DE SERVICE

armoire ou au mur adjacent, dans l’espace sous le comptoir où

l’appareil sera installé.

REMARQUE: Consulter la section «Dimensions du produit et

de l’emplacement d’installation» pour connaître l’emplacement

exact des trous et les dimensions des zones grises.

Percer un trou de 1½po (3,8cm) pour le tuyau de vidange sur le

côté ou l’arrière de l’armoire, en fonction de la position du tuyau

de vidange et de son emplacement de connexion.

Percer un trou de 1/2po (1,27cm) pour le tuyau d’arrivée d’eau

sur le côté ou l’arrière de l’armoire, en fonction de la position du

tuyau d’arrivée d’eau et de son emplacement de connexion

Percer un trou de 1 ½po (3,8cm) pour le câblage électrique sur

le côté droit ou à l’arrière de l’armoire.

Armoire de bois: Poncer le trou jusqu’à obtenir une surface

lisse.

Armoire métallique: Couvrir le contour du trou avec l’œillet

fourni avec l’ensemble du cordon d’alimentation.

Conseil utile: Le raccordement au lave-vaisselle sera plus

facile si on achemine le câble par le côté droit de l’ouverture

d’encastrement de l’armoire.

INSTALLER LA BARRIÈRE ANTI-HUMIDITÉ

EN OPTION – RECOMMANDÉE POUR LES

COMPTOIRS EN BOIS

Barrière anti-humidité/cales en bois

Barrière anti-

humidité

Veiller à ce que la zone se trouvant sous l’armoire soit propre et

sèche avant d’installer la barrière anti-humidité. Ôter la protection

de la barrière anti-humidité et appliquer la barrière sur le dessous

du comptoir, le long de la rive avant du comptoir.

REMARQUE: L’utilisation de cette barrière anti-humidité est

recommandée, mais non obligatoire.

REMARQUE: Utiliser des cales en bois si la fixation de côté et

l’espacement entre les côtés de l’armoire et du lave-vaisselle

sont supérieurs à 1/2 po (1,27cm) de chaque côté ou supérieur à

la longueur des vis d’ancrage.

1. Poncer pour obtenir des tours lisses

Armoire

de bois

Armoire

métallique

AVERTISSEMENT

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer

le lave-vaisselle (au niveau du tableau de distribution -

fusible ou disjoncteur)

Le non-respect de cette instruction peut causer

un décès ou un choc électrique.

Une vidéo des étapes de l’installation est accessible en ligne au

whirlpool.com dans les sections «Service & Support» (service

et soutien), «How To’s» (comment faire) et «FAQ». Voir la

vidéo sur http://www.kaltura.com/tiny/ro00v.

Emplacement

souhaité

Emplacement

optionnel

1 ½po

(3,8cm)

Installation

des cales

en bois

2. Déconnecter la source de courant

électrique

Interrompre l’alimentation électrique au tableau de

distribution (fusible ou disjoncteur) avant d’installer le

lave-vaisselle.

3. Couper l’arrivée d’eau

Fermer l’approvisionnement en eau du lave-vaisselle.

1/2po

(1,27 cm)

4. Emplacement des trous à percer –

nouvelle construction

5. Surélever le plancher – ajouter des

cales au besoin

Remarque: Les profilés de bois qui accompagnent avec la base

d’expédition peuvent servir de cales.

Surélever le plancher: Si le plancher de la cuisine est plus

élevé que le plancher de l’ouverture de l’armoire (par exemple,

le carrelage du plancher de la cuisine n’arrive pas jusque dans

l’ouverture de l’armoire), ajouter des cales selon le besoin dans la

zone indiquée pour surélever le plancher de l’armoire à la même

hauteur que le plancher de la cuisine.

REMARQUE: Pour éviter tout déplacement des cales durant le

fonctionnement du lave-vaisselle, les cales doivent être

solidement fixées au plancher.

Découper la plaque d’insonorisation le long des perforations

pour une ouverture d’armoire d’une hauteur de 33 5/ po 8

(85,4cm). Pour les autres hauteurs d’ouverture d’armoire, ne

pas découper.

RACCORDEMENT ÉLECTRIQUE

–Pour un raccordement direct, commencer à l’étape7

–Pour un cordon d’alimentation, attendre jusqu’à

l’étape18

Passer le câble comme indiqué pour un raccordement direct. Ne

pas brancher pour l’instant le câble au produit. Ce branchement

sera effectué plus tard, une fois que l’appareil sera installé dans

l’ouverture de l’armoire.

Acheminer le câble de l’alimentation électrique à travers le trou

dans l’armoire. (le câble doit dépasser par le côté avant droit

de l’ouverture d’encastrement de l’armoire.) Fixer le câble au

plancher avec du ruban adhésif dans la zone indiquée. Cela

empêchera le câble de bouger lors du déplacement du lave-

vaisselle dans l’ouverture de l’armoire.

6. Si installé dans une ouverture

de 335/ po (85,4cm)8

6 po

(15,2 cm)

7. Raccordement direct – position du

câble

Cale

PRÉPARATION DU LAVE-VAISSELLE

Conseil utile : Retirer tout le matériel d’expédition interne,

le tuyau de vidange, la trousse d’installation et la poignée (si

incluse), avant de le coucher sur le dos. Ne pas retirer la pellicule

de la porte pour le moment.

Placer une feuille de carton sous le lave-vaisselle jusqu’à son

installation dans l’ouverture d’encastrement de l’armoire pour

éviter d’endommager le revêtement de sol.

À l’aide d’au moins deux personnes, saisir les côtés de

l’encadrement de la porte du lave-vaisselle et placer le lave-

vaisselle sur le dos.

Afin d’éviter d’érafler le panneau de porte, ne pas se servir

du panneau de porte comme planche de travail sans l’avoir

recouvert d’une serviette au préalable.

RETRAIT DU PANNEAU D’ACCÈS ET DE

L’ISOLATION

À l’aide d’un tourne-écrou de 5/16 po (7,9 mm), ôter les deux vis

fixant les panneaux d’accès au lave-vaisselle. Après avoir enlevé

les vis, pousser le panneau d’accès vers le haut du produit pour

le déverrouiller, puis l’enlever.

DÉBRANCHER ET ENLEVER LE PLATEAU

D’ÉCOULEMENT

10a. Enlever le plateau d’écoulement

Pour retirer le plateau d’écoulement, appuyer vers l’intérieur sur

les boutons situés de chaque côté du plateau en plastique et

tirer vers vous. Faire attention de ne pas tirer trop loin ou trop fort

puisque le fil du contacteur à flotteur est toujours branché.

10b. Retirer le fil du contacteur à flotteur

Pour retirer le fil du contacteur à flotteur, pousser doucement sur

l’onglet de fermeture du connecteur (1), puis tirer le connecteur

(2) à l’extérieur du boîtier. Le flotteur ne devrait pas être enlevé du

plateau.

REMARQUE: Ne pas installer le plateau d’égouttement avant

d’en être instruit.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et

installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

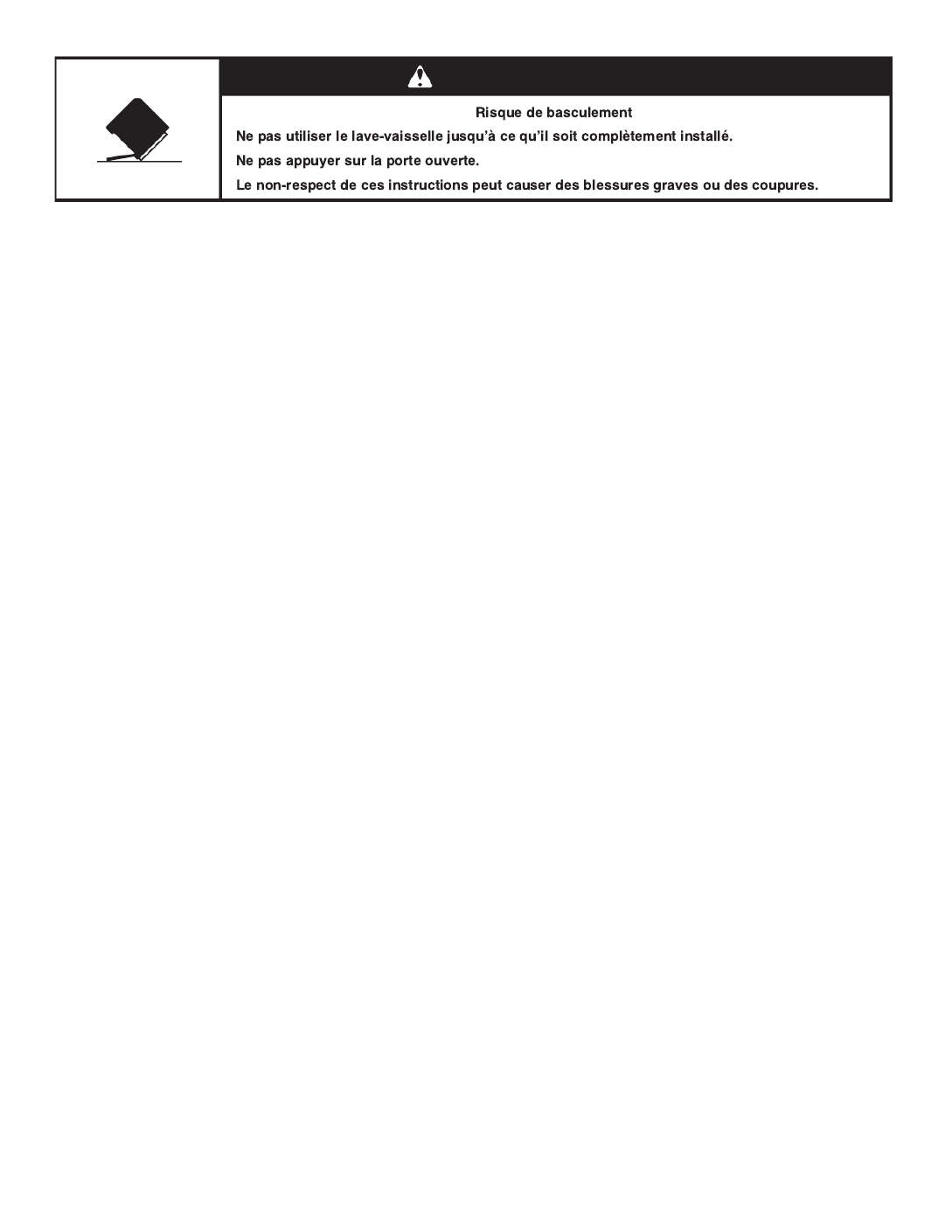

AVERTISSEMENT

8. Placer le lave-vaisselle sur son dos

9. Retrait des panneaux d’accès

Plateau d’égouttement

Mesurer la hauteur libre de l’espace d’installation, sous le

comptoir où le lave-vaisselle sera installé. Vous assurer de

mesurer le point le plus bas sous le comptoir et le point le plus

sur le sol.

Utiliser une clé pour desserrer les pieds de nivellement

(au besoin).

Réglez les quatre pieds de nivellement à la même hauteur en

faisant tourner chaque pied dans le sens horaire ou antihoraire

(au besoin).

L’appareil est accompagné d’un ensemble de pieds qui permet

une hauteur d’installation de 33 5/ po (85,4 cm). Si la hauteur de 8

l’ouverture est de 34 ½ po (87,6 cm), il faudra relever les quatre

pieds de 7/8 po (2,22 cm).

REMARQUE: Ajuster la hauteur des pieds arrière avant de

déplacer l’appareil dans la découpe.

Les pieds peuvent être enlevés si l’installation est serrée.

BRANCHEMENT DE L’ARRIVÉE D’EAU À LA

VALVE DE DISTRIBUTION

–Pour un tuyau en cuivre, commencer à l’étape12

–Pour un tuyau flexible, commencer à l’étape14

Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en

cuivre nécessaire pour atteindre l’alimentation en eau, couper à

cette longueur et fixer les raccords de compression.

11. Mesure de l’ouverture

d’encastrement

Réglage des pieds de nivellement

12. Conduite d’eau en cuivre

dans le raccord coudé de 90° aussi loin que possible. (La

canalisation en cuivre se plie et s’écrase facilement.) Glisser

l’écrou et la virole vers l’avant et serrer pour que l’ensemble

repose contre les filets du coude.

REMARQUE: Pour réduire les vibrations durant le

fonctionnement, acheminer la canalisation d’alimentation en eau

de telle manière qu’elle ne touche pas la base, le châssis ou le

moteur de l’appareil. Si une canalisation en cuivre est utilisée,

passer l’étape14 et poursuivre à l’étape15.

14. Tuyau flexible

Tuyau flexible à tresse d’acier: Vérifier que le tuyau flexible à

tresse d’acier est suffisamment long.

Prendre le raccord de tuyau coudé à 90° de 3/8 po x 3/4 po.

Brancher le raccord de tuyau coudé à 90° de 3/8 po à l’arrivée

d’eau. Le fixer de façon à ce que le raccord de 3/4 po soit orienté

vers le haut, comme illustré ci-dessous.

BRANCHEMENT DU TUYAU DE REMPLISSAGE

À LA VALVE DE DISTRIBUTION

16. Raccorder le raccord coudé de 90°

à la valve

Raccord coudé

S’assurer que la rondelle de caoutchouc est correctement

installée dans le raccord. Enfiler le raccord de3/4po (19mm) du

coude à 90° jusqu’au robinet et serrer à la main pour éviter de

visser de travers. Serrer à la main jusqu’à ce que le raccord soit

serré.

À l’aide d’une pince, vérifier l’étanchéité du raccord. Un serrage

supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour

sceller le joint d’étanchéité en caoutchouc. Passer le tuyau par le

côté arrière gauche de l’unité.

REMARQUES:

■Ne pas utiliser de ruban avec les raccords de compression.

■Ne pas serrer excessivement. Le raccord risque d’être

endommagé.

■Passer la canalisation d’alimentation en eau par l’arrière de

l’appareil avant de régler l’appareil.

Écrou

Virole

13. Enfiler l’écrou et la virole sur le tube

(tube de cuivre uniquement)

15. Raccorder le raccord coudé de 90° à

la canalisation d’alimentation en eau

l’arrière du boîtier de raccordement. Retirer la vis de liaison à la

terre du plancher surélevé à l’intérieur du boîtier et la placer à

travers la borne en anneau de la vis verte de mise à la terre du

cordon d’alimentation. Si le fil ne comporte pas de borne en

anneau, plier une boucle au bout du fil. Rattacher et serrer la vis de

liaison à la terre sur le plancher surélevé du boîtier.

Pour brancher les fils aux cosses rondes, retirer les vis du bornier,

passer les vis à travers les cosses rondes, puis les revisser au

bornier.

Pour connecter des fils sans bornes à anneau, retirer les vis du

bornier. Plier une boucle à l’extrémité des fils. Pousser les vis à

travers la boucle. Remettre les vis dans le bornier. Serrer les vis.

REMARQUE: Des fils préétamés ne devraient pas être utilisés

pour le raccordement au bornier.

Resserrer les vis du serre-câbles pour fixer le cordon.

Placer les conducteurs à l’intérieur du boîtier de connexion.

Remettre le couvercle en place en insérant les crochets du

couvercle du boîtier de connexion dans les encoches du fond du

boîtier de connexion, et en enfilant le couvercle bien serré contre

le mur arrière où passent les câbles. S’assurer que les câbles

sont bien logés à l’intérieur du boîtier et ne sont pas coincés sous

le couvercle.

Replacer le boîtier de raccordement sur le croisillon et le pousser

vers la droite pour que le boîtier de raccordement se fixe à la

partie latérale en plastique.

REMARQUES:

■Ne pas brancher le cordon dans une prise avant d’en avoir

reçu l’instruction.

■Une fois le boîtier de raccordement réinstallé dans le lave-

vaisselle, glisser tout excédant de fils sur les composants à

proximité pour aider à ce qu’ils ne touchent pas au sol.

■Passer le cordon par l’arrière du lave-vaisselle pour qu’il ne

touche pas le moteur du lave-vaisselle ou la partie inférieure de

la cuve du lave-vaisselle.

■Un maximum de 2 cordons d’alimentation (calibre 12AWG

maximum) plus 1 conducteur de mise à la terre est autorisé

dans le boîtier de connexion.

IMPORTANT: Aucune autre connexion que celle du

raccordement d’alimentation du lave-vaisselle ne peut être

effectuée à l’intérieur du boîtier de raccordement du lave-

vaisselle.

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode

électrique.

Brancher le fil relié à la terre au connecteur vert relié à

la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

21. Connecter le conducteur de liaison

à la terre

22. Connecter les conducteurs restants

Configuration de câblage

23. Fixer le cordon ou le fil dans le

serre-câbles

24. Réinstaller le couvercle et les fils

du boîtier de raccordement

Conducteur

de terre

Vis de mise

à la terre

Rondelle

Vis du connecteur

de mise à la terre

Conducteur noir

Conducteur blanc Conducteur blanc

Conducteur noir

Conducteur

de terre

29. Fixer la plaque d’insonorisation

REMARQUE: Passer l’arrivée d’eau, le tuyau de vidange et le

cordon d’alimentation par l’arrière du lave-vaisselle. Si le produit

est muni d’une isolation autour de la base, passer ces cordons

dans les fentes de l’isolation situées à l’arrière du produit.

Passer les raccordements par les trous du cabinet et tirer

l’excédent en même temps que le lave-vaisselle est positionné

dans son espace.

En cas d’utilisation d’un cordon d’alimentation, veiller à faire

passer l’extrémité de celui-ci dans le trou de l’ouverture

découpée avant de pousser le lave-vaisselle à sa place.

REMARQUE: S’assurer que l’insonorisation est bien fixée aux

coins arrière gauche et droit avant de pousser le lave-vaisselle en

place pour qu’elle ne s’entasse pas lorsque l’espace est restreint.

La plaque peut être fixée en tirant l’isolation vers le bas du

produit et en s’assurant que les crochets sur les côtés de la pièce

sont insérés dans les fentes de la plaque d’isolation.

(15.2 cm)

30. Insérer le lave-vaisselle en laissant

6 (15,2cm) dépasser de l’avant po

des armoires

■Placer la mousse d’isolation sonore du haut (sur certains

modèles)

• Glisser la mousse du haut dans la fente située sur le

collet supérieur du lave-vaisselle, comme indiquer dans

l’illustration.

REMARQUE: Laisser sortir environ 6po (15,2cm) de l’armoire

pour permettre l’installation des supports d’ancrage.

REMARQUE: Tirer l’excédent en même temps que le lave-

vaisselle est poussé en place dans son ouverture pour éviter la

formation de coudes.

INSTALLATION DU PANNEAU PERSONNALISÉ

(MODÈLES AVEC PANNEAU PERSONNALISÉ

SEULEMENT)

Pour l’installation du panneau personnalisé, consulter les

instructions d’installation du panneau personnalisé incluse

dans le sac de documents. Terminer l’installation du panneau

personnalisé avant de continuer avec la section «Choix de

l’option de fixation».

CHOIX DE L’OPTION DE FIXATION

IMPORTANT: Le lave-vaisselle doit être fixé à l’armoire lors de

l’une des étapes finales. Préparer le lave-vaisselle pour cette

opération en y fixant les deux attaches placées dans le sachet de

pièces.

- Pour une surface de travail en bois, stratifiée ou une autre

surface semblable, utiliser les fixations pour plan de travail, puis

passer à l’étape32.

- Pour une surface de travail en marbre, granite ou une autre

surface semblable, utiliser les fixations pour les côtés, puis

passer à l’étape33.

REMARQUE: SI l’espace entre le haut de la porte et le dessous

du plan de travail est petit (moins de 1/4po [6,35mm]), il est

suggéré d’utiliser les fixations de côtés pour éviter de rayer

l’interface utilisateur ou la console avec les vis de fixation.

27. Déplacer le lave-vaisselle près de

l’ouverture d’encastrement

28. Faire passer le cordon d’alimentation 31. Tirer l’excédent des raccordements

Canalisation

d’eau

Tuyau

d’évacuation

Câble

Fixer la

plaque

Plaque

d’insonorisation

Fixation à la surface de travail:

Retirer les brides de l’emballage et les insérer dans les fentes

ouvertes sur les côtés supérieurs droit et gauche du collet du

lave-vaisselle, comme indiqué.

Fixation au comptoir

À l’aide des pinces, plier/tordre la languette pour verrouiller les

brides en place.

Fixation sur les côtés:

pinces. Utiliser un papier à poncer pour éliminer les bavures.

34. Installer le support pour une fixation

latérale

Enfoncer la bride dans la fente sur le côté du lave-vaisselle et

replier la languette vers le côté du lave-vaisselle pour maintenir

la bride en place. Répéter cette étape pour l’autre côté du lave-

vaisselle.

REMARQUE: Utiliser des cales en bois si l’espace entre les

côtés de l’armoire et du lave-vaisselle est supérieur à 1/2po

(1,3cm) de chaque côté.

REMARQUE: Ne pas fixer le lave-vaisselle. Cette étape sera

effectuée plus tard.

VÉRIFICATION FINALE DE L’INSTALLATION

35. Ouvrir et fermer la porte

36. Aligner l’avant du lave-vaisselle avec

les portes des armoires

Aligner l’avant du panneau de porte du lave-vaisselle avec les

portes des armoires. Il faudra peut-être ajuster l’alignement de

celui-ci pour qu’il soit en affleurement avec les armoires.

32. Insérer les brides

Les languettes doivent

être orientées vers la

droite.

32 .a

33. Briser le bout du support pour

une fixation latérale

Plier les

languettes

Ligne de

l’entaille

supérieure

pour les

cuves

en acier

inoxydable

Ligne de

l’entaille

inférieure

pour les

cuves en

plastique

37. Vérifier l’aplomb et régler les pieds

au besoin

■Vérifier que chaque pied de réglage de l’aplomb est fermement

en appui sur le sol. Fermer et verrouiller la porte; placer un niveau

contre le panneau avant. Vérifier que le lave-vaisselle est centré

de l’avant vers l’arrière dans l’ouverture. Si nécessaire, régler le

pied de nivellement jusqu’à ce que le lave-vaisselle soit d’aplomb.

Répéter ces opérations pour l’autre côté du lave-vaisselle.

■Une fois le niveau du lave-vaisselle réglé, vérifier que les

paniers ne sortent pas par eux-mêmes lorsque la porte est

ouverte. Régler les pieds de nivellement avant jusqu’à ce que

les paniers ne sortent plus, sauf s’ils sont tirés.

Conseil utile: Pousser contre l’avant du lave-vaisselle pour

le soulever et pouvoir ajuster les pieds avant. Pour certaines

installations, il peut être plus facile de régler le pied avant à l’aide

d’une clé à douille hexagonale ou une clé à molette de 7mm. SI

l’espace entre le haut de la porte et le dessous du plan de travail est

petit (moins de 1/4 po [6mm]), il est suggéré d’utiliser les fixations

de côtés pour éviter de rayer l’interface utilisateur ou la console.

Mettre de niveau les pieds avant

38. Vérifier le niveau de gauche à droite

et régler les pieds au besoin

Placer le niveau contre la partie supérieure de l’ouverture avant de

la cuve. Vérifier l’aplomb transversal de l’appareil. Si le lave-vaisselle

n’est pas d’aplomb, régler la hauteur des pieds avant vers le haut ou

vers le bas jusqu’à ce que le lave-vaisselle soit d’aplomb.

FIXATION DU LAVE-VAISSELLE DANS

L’OUVERTURE D’ENCASTREMENT DE

L’ARMOIRE

39. Vérifier de nouveau l’alignement

du lave-vaisselle avec l’ouverture

Vérifier que le lave-vaisselle est toujours d’aplomb d’avant en

arrière et transversalement dans l’ouverture d’encastrement de

l’armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la

pompe et le bras d’aspersion du lave-vaisselle. Ceci empêchera

les vis de tomber dans la pompe lors de la fixation du lave-

vaisselle à l’armoire.

Ouvrir la porte du lave-vaisselle pour préparer la fixation de

l’appareil au comptoir ou au côté de l’armoire.

REMARQUES:

■Le lave-vaisselle doit être immobilisé pour l’empêcher de

basculer lors de l’ouverture ou de la fermeture de la porte.

■Ne pas faire tomber de vis au fond du lave-vaisselle.

■Localiser les supports installés à la section «Choix de l’option

de fixation», soit sur le dessus ou les côtés du lave-vaisselle.

■Pour une fixation à la surface de travail: Fixer le lave-

vaisselle au comptoir au moyen de deux vis cruciformes

(comprises).

■Pour une fixation sur les côtés: Percer des avant-trous

de 7/32po dans l’armoire pour éviter toute fente dans le

bois. Fixer le lave-vaisselle à l’armoire au moyen de deux

vis cruciformes (comprises). Retirer le deuxième panier

pour faciliter l’accès. Consulter la section des conseils de

chargement du lave-vaisselle pour obtenir des instructions sur

la façon de retirer le deuxième panier (au besoin).

Screw to side

cabinet

40. Fixer le lave-vaisselle

Méthode optionnelleMéthode souhaitée

Produkt Specifikationer

Mærke:	Kenmore
Kategori:	Opvaskemaskine
Model:	22-14169

Har du brug for hjælp?

Hvis du har brug for hjælp til Kenmore 22-14169 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Opvaskemaskine Kenmore Manualer

Kenmore Elite 14689 Manual

12 August 2025

Kenmore Elite 14685 Manual

12 August 2025

Kenmore 13223 Manual

11 Januar 2025

Kenmore Elite 22-14862 Manual

11 Januar 2025

Kenmore 12413 Manual

11 Januar 2025

Kenmore 665.15112 UltraWash Manual

11 Januar 2025

Kenmore 263.1462 Manual

3 Januar 2025

Kenmore 22-14605 Manual

1 September 2024

Kenmore 22-14599 Manual

1 September 2024

Kenmore 22-14585 Manual

1 September 2024

Opvaskemaskine Manualer

Nyeste Opvaskemaskine Manualer

Cecotec Bolero Aguazero 6000 Manual

18 August 2025

Eudora Mini pharm 75 M Manual

18 August 2025

Bosch SMV68N20EU Manual

18 August 2025

Bertazzoni DW60S3UDXDP Manual

18 August 2025

Corbero CLVM403X Manual

18 August 2025

Eudora GS 614E Manual

18 August 2025

PITSOS DSS60I00 Manual

18 August 2025

Juno-Electrolux JSI 6561 Manual

18 August 2025

PITSOS DVS61X00 Manual

18 August 2025

Corbero CLVM9824I Manual

18 August 2025
