TECHNISCHE DATEN / SPEZIFIKATION
AUFSTELLANLEITUNG
13500 Percussion-
Ablagetisch
- standfest und tragfähig
- großzügig bemessene Ablageplatte
- handliche Bedienelemente
- stufenlose Verstellung der Stativhöhe
- klappbare Füße für platzsparenden Transport
- schnelle Montage ohne Einsatz von Werkzeugen.
- Dimensionen: Höhe 700-1250 mm,
- Platte 573 x 373 x 23 mm, Gewicht: 4,48 kg
SICHERHEITSHINWEISE
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wich tigen
Schritte bei Aufbau und Handhabung.Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
FUNKTIONEN
HÖHENVERSTELLUNG
19 BEACHTE:
19 Vor dem Lösen der Klemmschraube 10 stets das
19 Auszugrohr mit einer Hand festhalten.
10 Klemmschraube der Spannschelle lösen;
11 Auszugrohr in gewünschte Höhe bringen
12 Klemmschraube wieder festdrehen.
ABLAGEPLATTE
Die Ablageplatte (innen: 573 x 373 x 23 mm) ist großzügig
bemessen und bietet Platz für diverse Gerätschaften. Drei
Seitenwände begrenzen die Ablagefläche, während nach
vorne die Platte offenbleibt bzw. nach unten geschürzt ist,
um eine hohe Steifigkeit zu gewährleisten. Zur Schonung
der Instrumente ist die ebene Fläche mit einer
geschlossenen Filzmatte beklebt.
STATIV

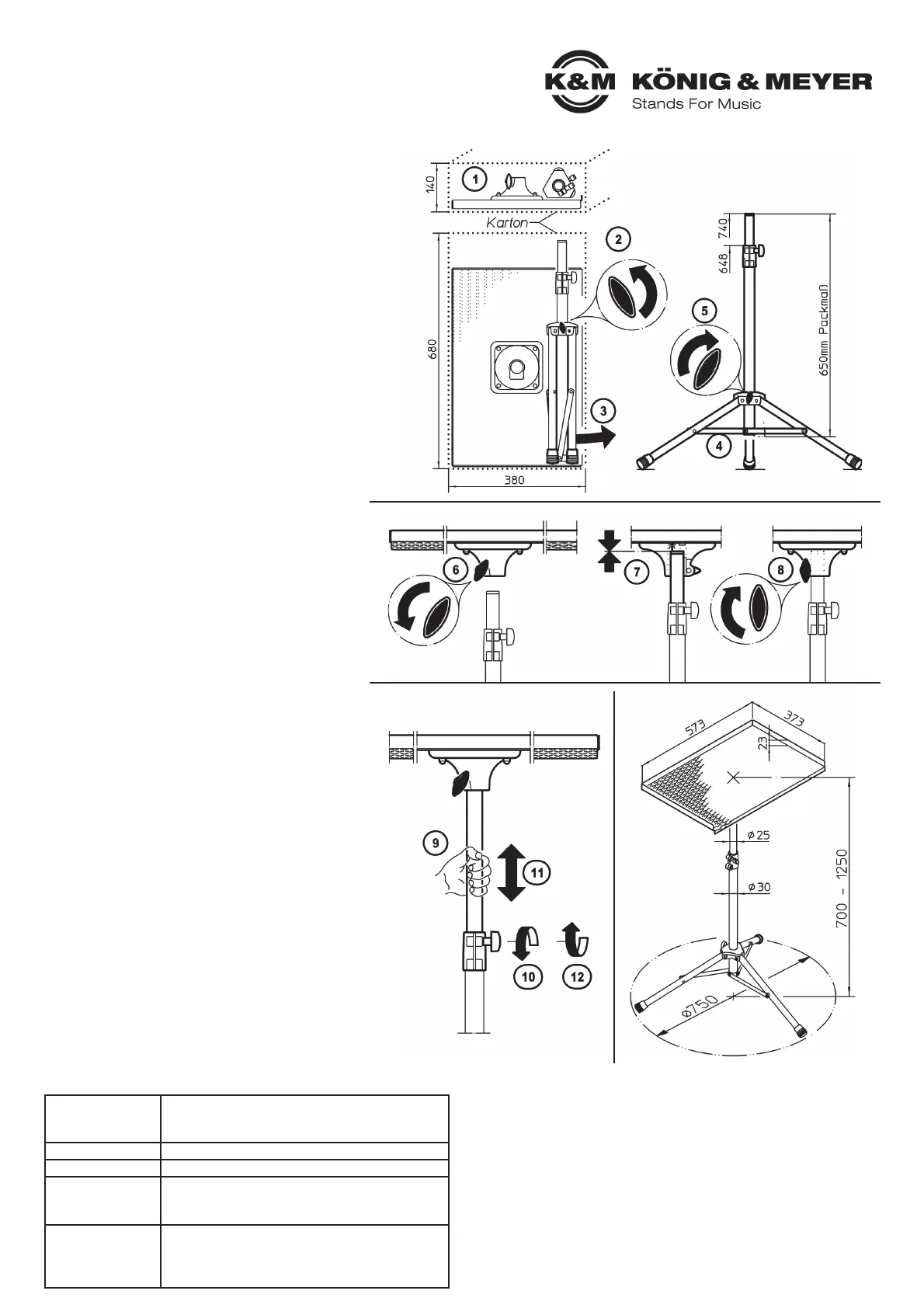

1 Stativ und Platte aus Karton nehmen
2 Feststellschraube etwas lösen,
3 Beine auseinanderziehen bis...
4 ...Fußstreben waagerecht stehen.
5 Feststellschraube wieder anziehen.
5 BEACHTE: Handkraft genügt völlig,
5 überfestes Anziehen belastet die Bauteile.
ABLAGEPLATTE
6 Flügelmutter am Unterteller der Platte lösen,
7 Unterteller bis zum Anschlag auf das Auszugrohr stecken
8 Flügelmutter mehr oder weniger fest anziehen:
8 so kann die Drehbewegung der Ablageplatte von
8 leichtgängig bis zäh eingestellt werden.
- Der Untergrund muss tragfähig und eben sein
- Sicherheit der Installation:
- - Traglast mittig ausrichten
- - Füße maximal auseinanderziehen (=waagerechte Streben)
- - Sorge tragen, dass die Ablageplatte stets bis zum Anschlag
--auf dem Auszugrohr aufliegt: v.a. nach Positionswechsel
- die Möglichkeit das Produkt zusammenzuklappen birgt
- naturgemäß Einklemmgefahren: umsichtige Handhabung bei
Aufbau, Betrieb und Abbau sind daher unverzichtbar
Material
Rohre, Streben, Ablageplatte: Stahl
Schellen, Griffe, Unterteller: Polyamid (PA)
Parkettschoner, Klemmkappen: TPE
Traglast Perkussion
Karton, Gewicht 680 x 140 x 380 mm; 4,48 kg
Abmessungen
Rohrkombination: ø 30/25 mm
Höhe: 700-1250mm (bei max. Fußkreis ø 750 mm)
Ablageplatte: innen 573 x 373 x 23 mm, t=1,5mm
Zubehör
(optional)
Tragetasche 11450
Notenablagen 122a, 12218, 131
Brillenablage 16050 u.a.
Magnete 11560, 11580
HÖHENVERSTELLUNG
ABLAGEPLATTE
STATIV
ABMESSUNGEN
