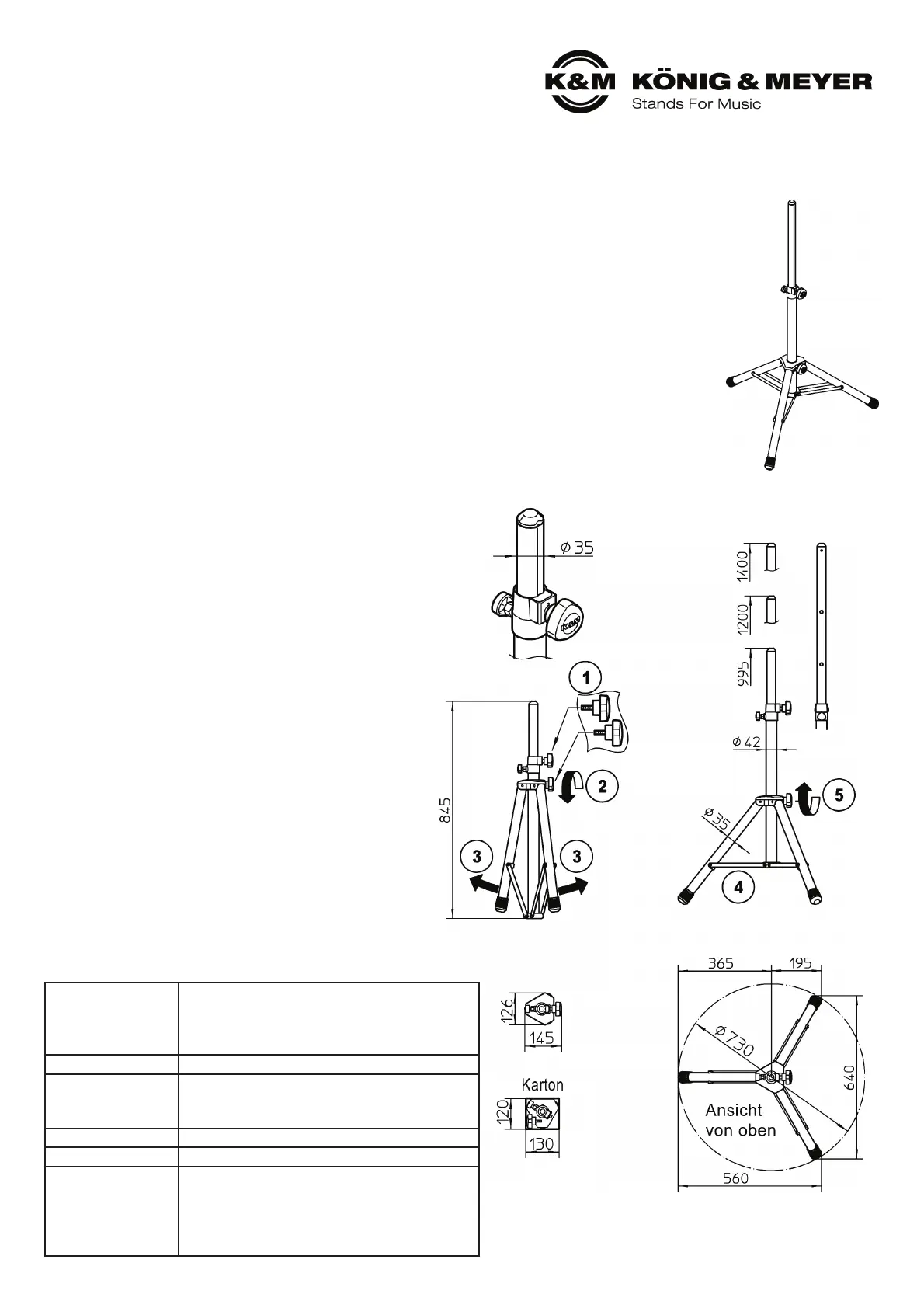

Side 1/4

SICHERHEITSHINWEISE

AUFBAUANLEITUNG

Der Aufbau des 21455 Boxenstativ ist einfach.

Bis auf die beiden Klemmschrauben ist das 1

Stativ schon vormontiert. Es muß lediglich

noch in Position gebracht werden.

1Beide Klemmschrauben eindrehen

2Klemmschraube der Dreieckschelle etwas lösen.

3Beine auseinanderziehen bis...

4...Verbindungsstreben waagerecht stehen.

5Klemmschraube wieder fest anziehen.

5BEACHTE:

5Handkraft genügt; überfestes Anziehen

5belastet die Bauteile und ist zu vermeiden

TECHNISCHE DATEN / SPEZIFIKATIONEN

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21455-009-55 Rev.04 03-80-699-00 4/14

- Max.zentrische Last: 40 kg

- Stativ darf nicht einseitig belastet werden.

- Der Untergrund muß tragfähig und eben sein.

- Entsprechender Einsatz von Personal erforderlich

-(2 fachlich und körperlich geeignete Personen)

- Vor Installation prüfen, ob Stativ, Lautsprecher

-und Hilfsmittel (Leitern u.a.) funktionstüchtig sind.

- Auf geeignetes Lautsprechermaterial achten;

-d.h. die Flanschbuchse muss über richtige Größe

-und Güte verfügen.

- Unbefugte vom belasteten Stativ fernhalten:

-Schutz vor Stolperfallen, Kippgefahren

- Sicherheit der Installation überwachen:

-- auf feste Schraubverbindungen achten,

-- die maximale Standfestigkeit erreicht das Stativ

- - bei waagerecht eingestellten Fußstreben 4

-- Niemals unkontrolliert Rastbolzen und

- - Klemmschraube des Auszugrohres lösen

- ACHTUNG: das Verschieben des belasteten Stativs

-kann zu Beschädigungen des Fußgestells führen

- Aufmerksame Handhabung erforderlich, da die

-Verstellmöglichkeiten Einklemmgefahren bergen

21455 Boxenstativ

- Tragkraft: 40 kg

- extrem niedrig einstellbar

- professionelle Qualität, robust, standfest und platzsparend zusammenlegbar

- Höhe: min. 995 / max. 1400 mm; Fußkreis 730 mm; Auszug ø 35 mm, Gewicht: 3,3 kg

Material

Grund-, Fußrohre - Alu

Auszugrohr, Streben, Rastbolzen - Stahl

Schellen - Zink-Druckguß

Parkettschoner, Stoßdämpfer - TPE

Traglast max. 40 kg zentrische Last

Abmessungen

max. Fußkreis ø 730 mm

Höhe: 995 - 1400 mm (bei max. Fußkreis)

Auszugrohr: ø 35 mm

Klappmaß, kg 845 x 145 x 126 mm, 3,3 kg

Karton, kg 1185 x 130 x 120 mm, 4,1 kg

Zubehör (optional)

Tragetasche 18846 (für ein oder zwei 21455)

K&M-Flanschbuchsen (z.B. 19580, 19654,

19656 etc.)

Anschraubflansch (24281)

Adapterhülse 21326: ø 38 mm (=US-Variante)

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

LAUTSPRECHER AUFBRINGEN und AUSFAHREN

ACHTUNG!

Unterschätzen Sie nicht das Gewicht des Lautsprechers (max. 40 kg),

- aufsetzen und ausfahren des Lautsprechers durch fachlich

-und körperlich geeignetes Personal,

- Auszugrohr während der Höhenverstellung mit festem Griff halten und

-stets mit Rastbolzen sichern.

- NEU: das Auszugrohr endet in einem kegeligen Zapfen, der sogenannten

-Aufsteckhilfe, die das Aufsetzen des Lautsprechers wesentlich erleichtert

PRÜFEN, INSTANDHALTEN, REINIGEN

DAS BEWEGEN DER LAST

Beteiligte:

EP - Erste Person:

bedient das Auszugrohr mit der Last

ZP - Zweite Person:

bedient Klemmschraube und Rastbolzen

der Spannschelle

Reihenfolge beim Ausfahren:

1hält Auszugrohr fest

2lockert Klemmschraube

2und hält diese fest

3zieht den Rastknopf bis

3sich der Rastbolzen nicht

3mehr im Eingriff befindet

4stemmt Auszugrohr und Box

4in ungefähr gewünschte Höhe;

4BEACHTE:

4zum einfachen Auffinden der

4Rastbohrung sollte sich diese

4in diesem Moment kurz über

4der Spannschelle befinden

5lässt Druckknopf los, damit

5der Bolzen ins Auszug-

5rohr einrasten kann

6lässt Auszugrohr

6langsam ab bis Rast-

6bolzen in Loch einrastet

7dreht Klemmschraube fest

7(Handkraft genügt)

Das Einfahren der Last erfolgt in

umgekehrter Reihenfolge.

- Schonender Umgang mit dem Stativ erhält die

-Teleskopierbarkeit, die Tragkraft und die

-Sicherheit der Installation

- Bei Wartungsarbeiten -stets im unbelasteten

-Zustand- auf evtl. Gefährdungen achten

-(Einklemmen, Anstoßen, Kippen)

- Zur Reinigung und Pflege am besten ein leicht

-feuchtes Tuch und ein nicht scheuerndes

-Reinigungsmittel benutzen

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt:

F: B: Bodenunebenheiten beseitigen.

F: B: Fußgestell in max. Auslage bringen und

F: B: Klemmschraube anziehen

F: Auszugrohr wackelt bzw. fährt ein unter Last:

F: B: Rastbolzen prüfen, Klemmschrauben anziehen.

Anwendungsbeispiele (nicht im Lieferumfang)
