Side 1/10

3. MONTAGE

1. SICHERHEITSHINWEISE

- Vor und nach Benutzung Halterung auf Schäden überprüfen. Beschädigte Halterungen dürfen nicht weiter eingesetzt werden

- Max. zentrische Last von 50 kg nicht überschreiten

- Nicht für Außen- bzw. Feuchträume

- Beachten Sie örtlich gültige Befestigungsanweisungen (evtl. abweichend von angegebenen Beispielen in Kapitel 5. A,B,C)

- Benutzen Sie 4 Schrauben für die Wandbefestigung

- Montage ausschließlich durch ausgebildetes Installationspersonal

- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang).

- Ungeeignet sind Wände die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall

- einen qualifizierten Fachmann zu Rate ziehen.

- Prüfen Sie in regelmäßigen Abständen Festigkeit und Zustand der Bauteile und der Verschraubungen.

- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen.

- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten für szenische Darstellung" gelten die BGV C1.

a. Jeweils eine Abdeckung 6 auf die Laschen 8 bis zum Einrasten aufschieben

b. Laschen durch Schlitze des Wandrohres 7 schieben.

b. BEACHTE: Teile dabei so halten, dass Rückwand von Rohr und Abdeckung

b. eine Linie bilden UND die Rundung der Abdeckung nach vorne zeigt (s.Abb.3.b.)

c. Nun die restlichen beiden Abdeckungen 6 bis zum Einrasten aufschieben

d. Stützrohr 9 mit (oben offener) U-Lasche an Wandrohr 7 schrauben:

d. - Schraubensatz 1-2-3-3-10-1

d. BEACHTE: bei Benutzung der obersten Bohrung des Wandrohres 7 steht

d. der Ausleger 4 in waagerechter Position

e. Ausleger 4 mit (unten offener) U-Lasche an Wandrohr 7 schrauben:

e. - Schraubensatz 1-2-3-3-10-1

f. Stützrohr 9 mit Ausleger 4 verbinden:

f. - Schraubensatz 1-2-3-3-10-1

g. Die vier U-Scheiben, groß 5 dienen als Unterlage zur Wandbefestigung

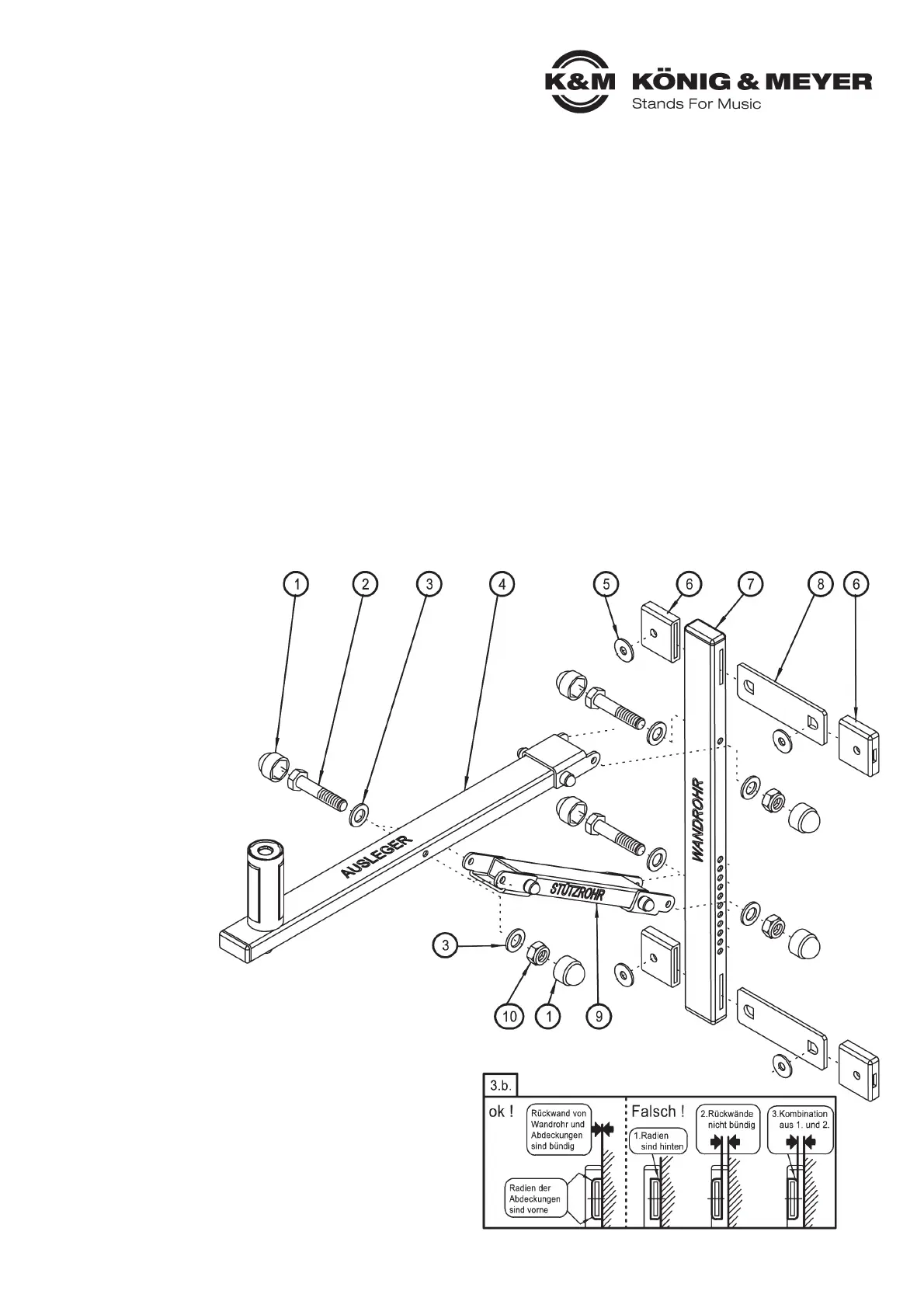

2. TEILE – ÜBERSICHT

Sichtprüfung vornehmen,

ob Teile vollständig und

in Ordnung sind.

4 Ausleger

7 Wandrohr

9 Stützrohr

im Beutel:

1 12 x Kappen

2 3 x Schrauben M6 x 60 mm

3 6 x U-Scheiben, klein

5 4 x U-Scheiben, groß

6 4 x Laschenabdeckung

8 2 x Befestigungslasche

10 3 x Sicherungsmuttern M6

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau

und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

24110 Boxenwandhalterung

- für Lautsprecher bis zu max. 50 kg

- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich

- mit patentiertem Spreizdorn für wackelfreien Lautsprechersitz

- passend für Flanschbuchsen-Innendurchmesser 35-37 mm

- Ausleger neigbar von 0° bis 22° (in 10 Stufen)

- Richtung des Lautsprechers beliebig fixierbar durch Spreizdorn

Produkt Specifikationer

Mærke:	Konig & Meyer
Kategori:	Ikke kategoriseret
Model:	24110
Bredde:	126 mm
Dybde:	512 mm
Vægt:	2630 g
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Pakkevægt:	2900 g
Pakkedybde:	540 mm
Pakkebredde:	145 mm
Pakkehøjde:	85 mm
Pakketype:	Kasse
Materiale:	Stål
Placering:	Væg
Monteringstype:	Væg
Bæredygtighedscertifikater:	GS mark, TUV
Hældningsvinkelområde:	0 - 22 °
Overholdelse af bæredygtighed:	Ja
Rotation:	Ja
Højde (maks.):	460 mm
Maksimal vægtkapacitet:	50 kg
Hældningsindstilling:	Ja
