Side 1/6

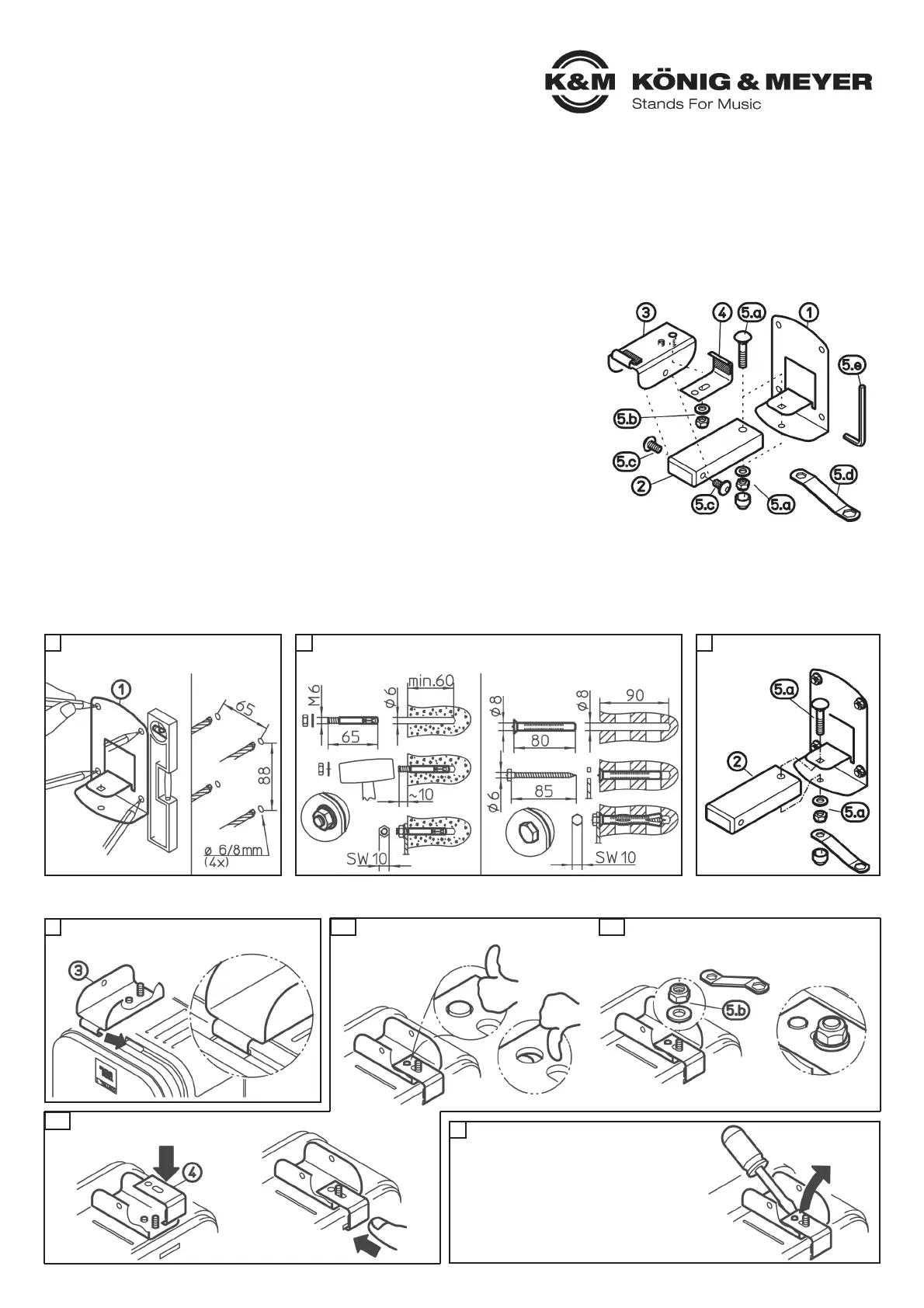

24465 Boxenwandhalterung für JBL-Control 1

-Boxenwandhalterung zur Aufnahme einer JBL-Control 1

-Stufenlos verstellbar in Ausrichtung (85°) und Neigung (180°)

-Abmessungen: BxTxH 85x153x135, Gewicht: 0,6 kg

Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

-Erlaubt sind keine andere Lasten als die JBL-Conrol 1.

-Nur für Innenräume geeignet.

-Beachten Sie örtlich gültige Befestigungsvorschriften (evtl. abweichend von

-angegeben Beispielen).

-Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten

-Einklemmgefahren bergen.

-Achten Sie auf feste Schraubverbindungen, insbesondere bei Einstellung der

-Boxenneigung.

-Prüfen Sie in periodischen Abständen die Festigkeit der Installation.

-Beachten Sie Angaben in der Aufbau- und Bedienungsanleitung

AUFBAUANLEITUNG

Sichtprüfung vornehmen, ob alle Teile vorhanden und in Ordnung sind.

1. Wandplatte - 2. Tragarm mit Endkappen und eingelegten Muttern M6 - 3. U-Schwenkbügel mit Gewinde M6x12 und

Gummiauflage - 4. Haltewinkel mit Gummiauflage - 5.a,b,c,d,e Verschraubungen und Schlüssel

WANDBEFESTIGUNG

Wandplatte (1) senkrecht aus -

richten und Bohrlöcher markieren.

BOXENBEFESTIGUNG

DEMONTAGE

-Erfolgt in umgekehrter Reihenfolge

-Beachten Sie:

-Haltewinkel mit Hilfe eines

-Schraubenziehers o.ä. vom

-U-Bügel lösen.

U-Bügel (3) mit Haken in vorderen

Schlitz der Control 1 einführen.

U-Bügel (3) und Haltewinkel (4) zu -

sammenschieben bis

Nocken in Loch

einrastet.

U-Scheibe und Mutter M6 (5.b) mit

Gewindebolzen verschrauben.

Prüfen ob Control-1 sicher an Bügel und Winkel befestigt ist.

Haltewinkel (4) über Gewindebolzen schieben und

in Schlitz der Box einführen.

E2 E3

Dübellöcher bohren 4x

(ø6 bei Bolzen-Anker, ø8 bei Rahmendübel).

BTragarm (2) mittels 5.a an

Wandplatte schrauben.

-Bei Wartungsarbeiten auf evtl. Gefährdungen achten

-Zur Reinigung am besten ein leicht feuchtes Tuch

-und ein nicht scheuerndes Reinigungsmittel benutzen.

FEHLERSUCHE und BESEITIGUNG

-Control-1 sitzt locker auf Bügel und Winkel:

-a. Nocken des U-Bügels (3) ist nicht in der

-a. Bohrung des Haltewinkels (4) eingerastet:

-a. = Teile so zusammenschieben bis Nocken

-a.= hör- und sichtbar eingerastet ist; Mutter festschrauben.

-b. Gummiauflagen an Bügel und/oder Winkel fehlen:

-a. = Teil-Nr.03-21-900-55 nachbestellen.

-Box neigt sich ungewollt nach vorne:

-a. Schrauben (5.c) nicht fest genug angezogen:

-a. = Schrauben nachziehen.

ZUSAMMENBAU

-Control-1 mit U-Bügel (3) auf Tragarm (2)

-setzen und beidseitig mittels der beiden

-Schrauben M6x16 (5.c) fest verschrauben.

-Achtung: Diese Arbeit unter Umständen

-Achtung: zu zweit machen.

GABMESSUNGEN

BENUTZERHINWEISE / FUNKTION

PRÜFEN, INSTANDHALTEN, REINIGEN

JRICHTUNGSEINSTELLUNG

-Kappe abnehmen und Mutter M6 (5.a) lösen.

-Control-1 in gewünschte Richtung drehen und

-Mutter wieder festdrehen; Kappe aufschieben.

KNEIGUNGSVERSTELLUNG

-Box festhalten und beide Verschraubungen (5.c) lösen.

-Box in gewünschte Position bringen und beide

-Schrauben wieder fest anziehen.

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material Stahlrohre und Stahlbleche - schwarz gepulvert

Abschlußkappen - Polyamid 6, schwarz

Tragelast JBL-Control 1 (2,3 kg)

Maße B x T x H: 85 x 153 x 135 mm

Gewicht 0,6 kg

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2a, 97877 Wertheim, www.k-m.de

24465-000-55/57 Rev.16/17 03-80-340-00 7/20
