Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE

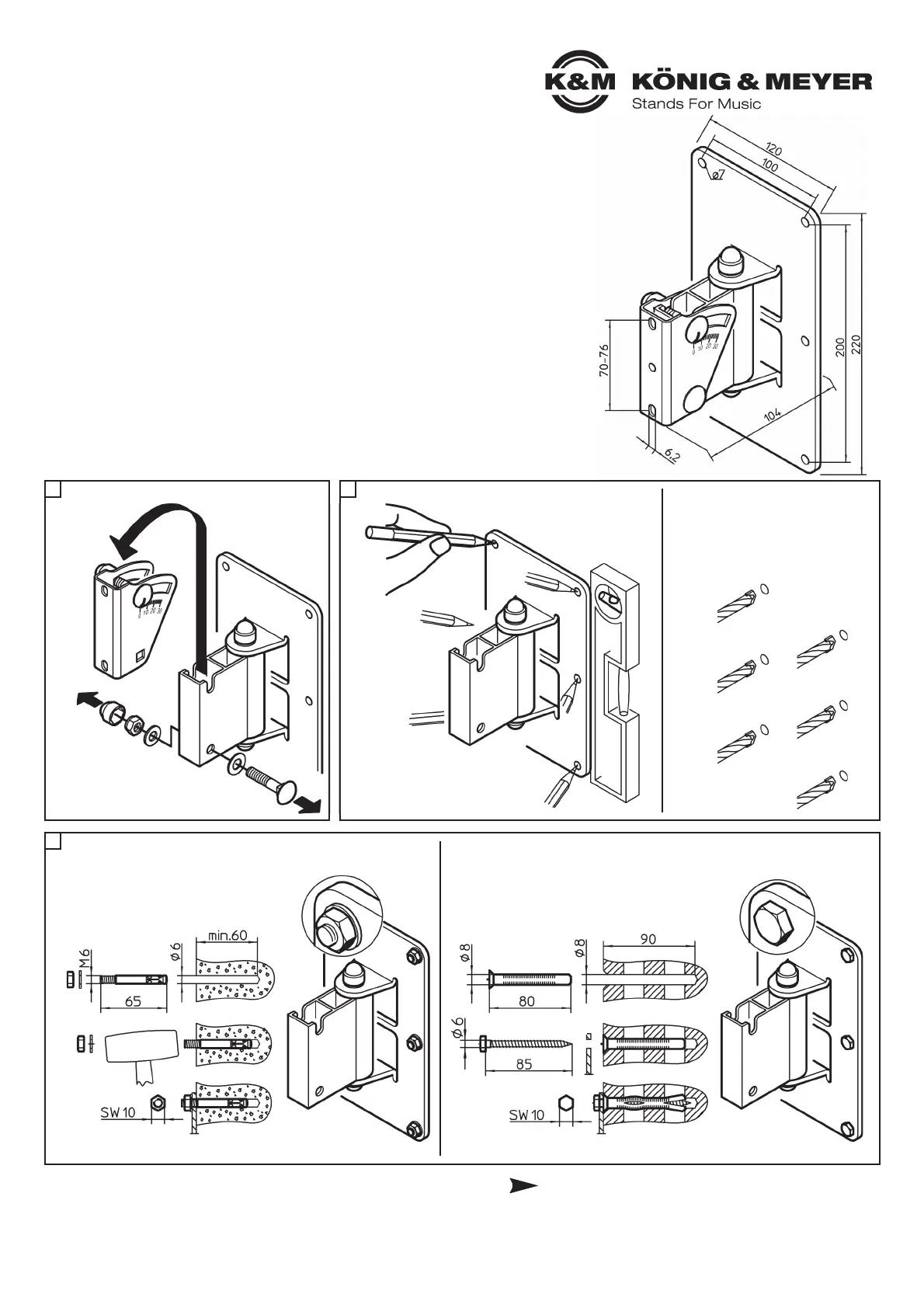

AUFSTELLANLEITUNG - Wandhalterung montieren (1-3)
Schwenkbügel und Wandhalter trennen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2a, 97877 Wertheim, www.k-m.de
24481-000-55 Rev.05 03-80-851-00 9/15
24481 Boxenwandhalter
- Praktische und robuste Wandhalterung für Boxen bis 25 kg
- Flexibel verstellbar in Richtung und Neigung (0-30°)
- Optional erhältlich: zahlreiche Adapterplatten für diverse Lautsprecher
- Tragkraft: max.25 kg
- Nur für Innenräume
- Bei Schäden darf das Produkt nicht weiter eingesetzt werden
- Montage durch ausgebildetes Installationspersonal
- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten die Berufsgenossen-
- schaftlichen Vorschriften (BGV C1) (BGI 810, Kap. 3.2.3). Beachten Sie bitte beigefügtes
- SICHERHEITS-DATENBLATT MONTAGEZUBEHÖR
- Benutzen Sie 6 Schrauben/Anker für die Deckenbefestigung unter Beachtung örtlich gültiger
- Befestigungsvorschriften (evtl. abweichend von angegeben Beispielen)
- Montage nur an geeigneter Decke mit entsprechendem Montagematerial (nicht im Lieferumfang);
- Beispiel siehe unter Punkt 2. Setzanweisungen der Dübelhersteller bitte beachten.
- Ungeeignet sind Decken die zu schwach sind oder in denen Strom- und Wasserleitungen oder dgl.
- verlegt sind. Im Zweifelsfall einen Fachmann zu Rate ziehen.
- Auf feste Schraubverbindungen achten, insbesondere bei Einstellung der Boxenneigung
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen
1
Befestigungsbeispiele: A Betonwand - Bsp.: Bolzenanker M6 x 65 mm
C Einspritzmörtel-Verankerungen
B Lochsteine - Bsp.: Rahmendübel 8 x 80 mm mit Holzschraube 6 x 85 mm
3
Wandhalter befestigen
2
1.a
Untere
Schraubverbindung
auseinander schrauben
aufbohren, Loch ausblasen, Anker einschlagen, Halterung anbringen,
U-Scheiben setzen, Muttern anziehen
Löcher bohren, senken und ausblasen, Dübel setzen, Halterung anbringen,
Schrauben eindrehen
wahlweise mit Anker-Gewindestange M6 oder Innengewindehülse M6
- OHNE Siebhülse: für Vollmauerwerk und Beton
- MIT Siebhülse: für Hohlkammersteine
- Vorteile: Befestigung arbeitet spreizdruckfrei; so kann die Halterung beliebig oft ausgewechselt werden und erlaubt eine
- randnahe Montage (mind.100 mm Abstand).
- Genaue Montagehinweise entnehmen Sie bitte den Beipackinformationen der Produkte.
1.b Schwenkbügel
aus dem Wandhalter
entnehmen
2.a
Halteplatte
senkrecht ausrichten,
Bohrlöcher markieren
2.b
Dübellöcher bohren (6x)
- ø 6 mm bei Bolzen-Anker
- ø 8 mm bei Rahmendübel
85
