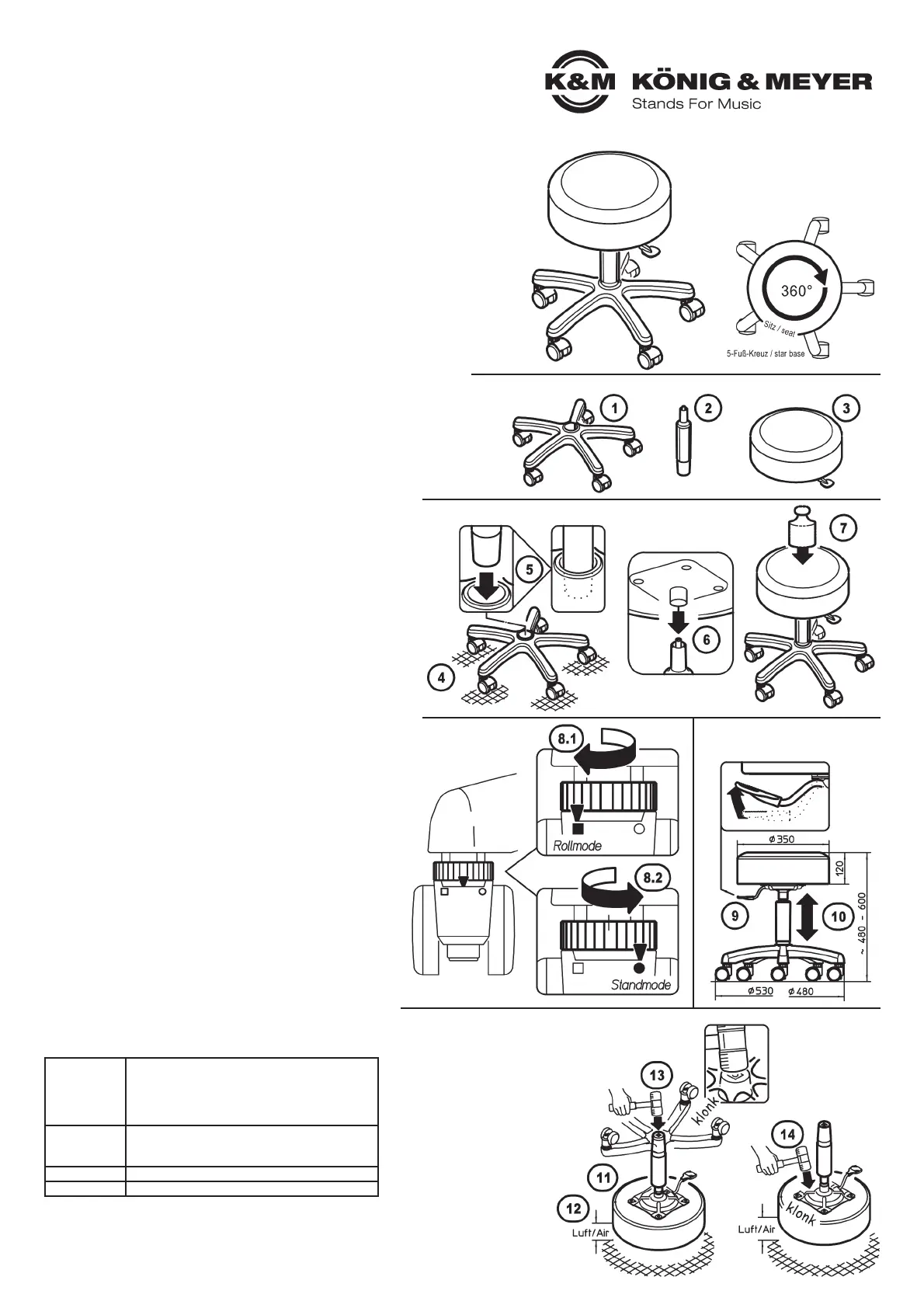

Side 1/2

SICHERHEITSHINWEISE

AUFBAU & FUNKTION

WARTUNG

BESTANDTEILE

Zunächst Sichtprüfung vornehmen, ob alle Teile vorhanden und in Ordnung sind.

1 2 3FUSSKREUZ - GASFEDERSÄULE - POLSTERSITZ

ZUSAMMENBAU

4Fußkreuz auf den Boden legen

5Gasfedersäule mit dem dicken Ende voran in das Fußkreuz stecken

6Polstersitz mit dem Stutzen voran auf den Zapfen der Gasfedersäule schieben

7Vorsichtig auf dem Polster Platz nehmen, bis die Teile spielfrei ineinander stecken.

7Zur Probe den Sitz kurz anheben, um sicherzustellen, dass alle Teile fest sitzen.

8.8 MODUS der FUSSROLLEN EINSTELLEN

8.8 ROLLMODUS - ist der Normalzustand

8.1 - wird gesichert, indem der hellgraue Stellring bis zum Anschlag

8.1 - nach links gedreht wird: der Pfeil zeigt auf das Quadratsymbol ■

8.8.STANDMODUS - kann herbeigeführt werden

8.2 - dazu muss der hellgraue Stellring bis zum Anschlag nach rechts

8.2 -gedreht werden: der Pfeil zeigt nun auf das Kreissymbol ●

8.2 - zusätzlich muss der Hocker mit mind. 25 kg (cirka) belastet sein;

8.2 -bei geringeren Lasten besteht automatisch Rollmodus

Was heißt das für die Praxis?

Nun, STANDMODUS bedeutet, dass der darauf Sitzende während seines

Vortrages nicht davonrollt. Nach der Show kann der Hocker dann von der

Bühne gefahren werden ohne erst an den Rollen herumfummeln zu müssen.

HÖHENVERSTELLUNG

- Auf den Hocker setzen und Körpergewicht mit den Füssen abstützen

-19Griff nach oben drücken

-10 Je nach Körpereinsatz fährt der Sitz jetzt ein oder aus.

-10 Sobald die gewünschte Sitzhöhe erreicht ist, den Griff wieder loslassen.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14094-017-55 Rev.04 03-80-299-00 8/18

- Auf geeigneten, tragfähigen und ebenen Untergrund achten.

- Im entlasteten Zustand bzw. bei Lasten < 25 kg befindet sich der Hocker automatisch

-im rollfähigen Zustand. Produkt ggf. gegen Wegrollen sichern.

- Bühnenhocker nicht als Steighilfe benutzen

- Die Möglichkeit am Produkt diverse Einstellungen zu ändern (Höhe, Rollenmodus)

-birgt naturgemäß Einklemmgefahren. Umsichtige Handhabung ist daher unverzichtbar.

- Hocker beim Transport gleichzeitig an Sitz und Fußkreuz halten.

- Die Fußrollen sind aus hochwertigem Material und werden mit Erfolg bereits vielfach

-eingesetzt. Gleichwohl können bei besonders empfindlichen Böden (z.B. bestimmte

-Parkette) Wechselwirkungen nicht vollkommen ausgeschlossen werden.

-Ggf. raten wir zu einer rutschfesten Unterlage.

14094 Bühnenhocker

- DOPPELT GENIAL ROLL - und STANDHOCKER in einem:

- Gewünschter Modus ist durch einfachen Dreh an den Fußrollen voreinstellbar

- Im "unbesetzten" Zustand befindet sich der Hocker stets im transportfreundlichen Rollmodus

- Standfester, stabiler Hocker mit komfortablem und widerstandsfähigem Skaileder-Sitzpolster

- Sitz stufenlos drehbar - keine Arretierung

- Bedienerfreundliche Höhenverstellung mittels Gasdruckfeder

- Tour-kompatibel (schnell zerlegbar in 3 Teile)

- Höhe: 480-610 mm, Sitz ø 350 x 120 mm, Fußkreis ø 480/530 mm, Gewicht: 6,2 kg

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle

wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

- Bei Wartungsarbeiten auf evtl. Gefährdungen achten.

- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht

-scheuerndes Reinigungsmittel benutzen.

DEMONTAGE

in die 3 Bestandteile

- am besten mit 2 Personen arbeiten

11 Hocker umdrehen und auf dem

11 Sitzpolster abstellen

12 Hocker am Fußkreuz halten

12 und vom Boden abheben

13 Mit Kunststoffhammer einen

13 kräftigen Schlag auf die Unter-

13 seite der Gasfeder geben, so

13 dass diese sich aus dem

13 Fußkreuz löst

14 Gasfeder wieder etwas

14 anheben und auf die

14 Metallplatte des Sitzes

14 erneut einen festen Schlag

14 mit dem Kunststoffhammer

14 tätigen, bis sich der Sitz löst.

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Bühnenhocker B: Untergrund prüfen bzw. in Ordnung bringen

F: steht wackelig B: Steckverbindungen auf Festsitz prüfen

F: Sitz fährt nicht ein/aus B: Person zu leicht bzw. Bügel zu wenig betätigt

B: Feder defekt (Kundendienst)

F: Standmodus geht nicht B: Stellring auf Kreissymbol ● einstellen

B: Besitzer/In muss mehr als 25 kg wiegen

B: Ggf. Rollen ersetzen

TECHNISCHE DATEN

Material

Gasdruckfeder, Unterteller: Stahl gepulvert schwarz

Fußkreuz: PA

Rollenüberzug: PUR

Gasfeder: PP

Sitzpolster: Skaileder schwarz

Abmessungen

Fußkreuz: ø 530 mm

Sitz: ø 350 mm

Höhe: 480-610 mm

Gewicht 6,2 kg

Karton Einzelkarton: L x B x H 500 x 455 x 300 mm

ZUSAMMENBAU

BESTANDTEILE

MODUS EINSTELLEN HÖHENVERSTELLUNG

480 - 610 mm

SAFETY NOTES

SETUP AND FUNCTION

MAINTENANCE

COMPONENTS

First conduct a visual inspection to ensure that all the parts are included and are in working order.

1 2CASTERED BASE - PNEUMATIC SPRING - UPHOLSTERED SEAT3

ASSEMBLY

4Place the castered base on the floor

5Place the thicker end of pneumatic column into the castered base

6Place the seat cushion with on the pin of the pneumatic column

7Carefully sit on the seat cushion, until the parts click into place.

7To check, lift up the seat to ensure that the parts are properly connected.

8.8 CASTER MODE ADJUSTMENT SETTING

8.8 ROLL MODE - is the standard mode

8.1 - is secured, by turning the light gray adjustment right as far as it will go to the left

8.1 - the arrow points to the square symbol ■

8.8.STAND MODE - can be adjusted by

8.2 - turning the light gray adjustment ring as far as it will go to the right

8.2 -the arrow points to the circle symbol ●

8.2 - in addition the stool must have a load of at least 25 kg (approx.);

8.2 -The roll mode is standard for loads of less than 25 kg

What does this mean for everyday use?

The STAND MODE means that the individual sitting on the stool won't rolaway during a presentation.

After the show the stool can be rolled off the stage without having to adjust the settings.

HEIGHT ADJUSTMENT

- Sit on the stool and support your body weight with your feet

-19Pull the lever upwards

-10 Depending on the pressure the seat telescope goes up or down.

-10 Once the desired seat height is reached, let go of the lever.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14094-017-55 Rev.04 03-80-299-00 8/18

- Be sure that the surface is suitable, sturdy and level

- Without a load i.e. loads < 25 kg the stool is automatically in the roll mode.

-The product is to be secured from possibly rolling away.

- The stage stool is not to be used as a ladder

- The option to adjust various settings on the product (height, roll mode) can result in the risk of

-pinching/wedging of ones fingers. Careful and attentive handling during setup, operation, and

-disassembly is indispensable.

- During transport hold on to the seat and the castered base at the same time

- The casters are made of high quality material and have been successfully used in various settings.

-In the case of particularly delicate floors (possibly certain wood floor types)interactions cannot be

-completely excluded. If needed, a slip resistant pad should be used.

14094 Stage stool

- Doubly Ingenious - Roll and Stand Stool in one:

- Preset your preferred mode by simply turning the casters

- When "not being used" the stool is always in the transport friendly roll mode

- Sturdy, stable stool with a comfortable, robust skai-leather seat cushion

- Seat infinitely rotatable - no locking mechanism

- User friendly height adjustment with pneumatic spring

- Tour compatible (quickly disassembled into three components)

- Height: 480-610 mm, Seat ø 350 x 120 mm, root circle ø 480/530 mm, Weight: 6.2 kg

Thank you for choosing this product. The instructions provide directions and the important setup and

handling steps. We recommend you keep these instructions for future reference.

- In the event of workstation maintenance pay attention to possible risks.

- To care for the product use a damp cloth and a non-abrasive cleaning

-agent.

DISASSEMBLY

in to the three components

- it is best done with two people

11 Place the stool upside down on

11 the seat cushion

12 Hold the castered base of the

12 stool and pick it up from the floor

13 With a rubber mallet hit the

13 underside of the pneumatic

13 spring, so that it is removed from

13 the castered base

14 Lift up the pneumatic spring and

14 hit the metal plate of the seat

14 with the rubber mallet, until

14 the seat comes off.

FAULT FINDING (F) and REPAIR (R)

F: Stage stool wobbles B: Check the ground and if necessary

correct positioning

B: Check the connections are secure

F: Seat does not B: The individual does not weigh enough;

F: B:move up or down the lever has not been pulled up enough

B: Spring is defective (contact customer service)

F: Stand mode does B: Set the adjustment ring to the circle symbol ●

F: not work B: The individual sitting on the stool must weigh

more than 25 kgB:

B: If needed, replace casters

TECHNICAL DATA

Material

Pneumatic spring, Lower plate: Steel, powder

coating black

Castered base: PA; Caster covering: PUR

Pneumatic spring: PP

Seat cushion: Imitation leather black

Dimensions

Base Circumference: 530 mm

Seat: ø 350 mm

Height: 480-610 mm

Weight 6.2 kg

Box Single Box: W x D x H 500 x 455 x 300 mm

ASSEMBLY

COMPONENTS

MODE SETTING HEIGHT ADJUSTMENT

480 - 610 mm
