Side 1/21
www.kraenzle.com
Hogedrukreiniger
quadro 800 TST
quadro 1000 TS
quadro 1000 TST
quadro 1200 TS
quadro 1200 TST
quadro 1500 TS
quadro 1500 TST
Gebruiksaanwijzing
NL
2 3
NL
Gebruiksaanwijzing
Hogedrukreiniger
quadro 800 TST
quadro 1000 TS
quadro 1000 TST
quadro 1200 TS
quadro 1200 TST
quadro 1500 TS
quadro 1500 TST
Gebruiksaanwijzing!
Bij deze gebruikshandleiding gaat het om de vertaling van de originele gebruiks-
handleiding. Vóór gebruik veiligheidsvoorschriften lezen en in acht nemen! Technische
gegevens vindt u in de reservedelenlijst. De reservedelenlijst is bestanddeel van
de gebruikshandleiding. Bewaar beide documenten voor later gebruik of latere
eigenaars.
4 5
In de gebruiksaanwijzing gebruikte symbolen
Het niet opvolgen van deze aanwijzing kan schade aan het
milieu veroorzaken.
Aanwijzing voor het gebruik van het hogedrukreiniger dat bij
niet bevolgen tot versterkte slijtage of totale uitval van het
grote quadro-reeks kan leiden.
Waarschuwing!
Het niet opvolgen van deze aanwijzingen kan zware
verwondingen tot gevolg hebben!
Op het hogedrukreiniger gebruikte beeldsymbolen
De hogedrukstraal kan bij onvakkundig gebruik
gevaarlijk zijn. De hogedrukstraal mag niet op personen, dieren,
actieve selectrische installatiesd of op het hogedrukreiniger
zelf gericht worden.
Hogedrukreiniger mag niet direct aan het openbare
drinkwaternet aangesloten worden.
Verbrandingsgevaar door hete oppervlakken!
Met dit symbool gekenmerkte producten kunnen bestanddelen
bevatten die bij verkeerde afvalverwijdering een gevaar voor de
gezondheid of het milieu kunnen vormen. Ze mogen niet met het
huisvuil verwijderd worden.
Op de verpakking gebruikte beeldsymbolen
Dit symbool kenmerkt verpakkingsmaterialen die recyclebaar zijn
en die niet in het huisvuil verwijderd mogen worden. Informatie
over de vakkundige verwijdering vindt u in de recyclingrichtlijnen
van uw woonplaats.
Inhoudsopgave Gebruikte symbolen
Geachte klant,
Wij feliciteren U met Uw nieuwe hogedrukreiniger en bedanken
ons voor uw vertrouwen!
U heeft voor een absoluut kwaliteitsproduct gekozen! De Kränzle
hogedrukreinigers overtuigen door hun handzame compacte bouwvorm
en robuuste deugdelijkheid voor het dagelijks gebruik.
Hoogste precisie en maathandhaving aangevuld door een technologisch
veelvoudig pakket met details zijn uiteindelijk uitslaggevend voor het
verschil in prestatie, veiligheid en lange levensduur.
Om de omgang met het hogedrukreiniger te vereenvoudigen leggen wij de
grote quadro-reeks op de volgende pagina's uit. De afbeeldingen kunnen van
uw gekocht hogedrukreiniger afwijken naargelang de uitrustingswijze of het
toebehoor.
Inhoudsopgave ............................................................................... 4
Gebruikte symbolen ...................................................................... 5
Veiligheidsvoorschriften ........................................................... 6
Beschrijving van het toestel .................................................. 10
Algemene voorschriften ........................................................... 14
Functionele aanwijzingen ....................................................... 16
In gebruik nemen ......................................................................... 21
Directe aanzuiging ..................................................................... 25
Gebruik van additieven ............................................................ 26
Buiten gebruik stellen ............................................................... 27
Kleine reparaties – zelf doorgevoerd ................................. 28

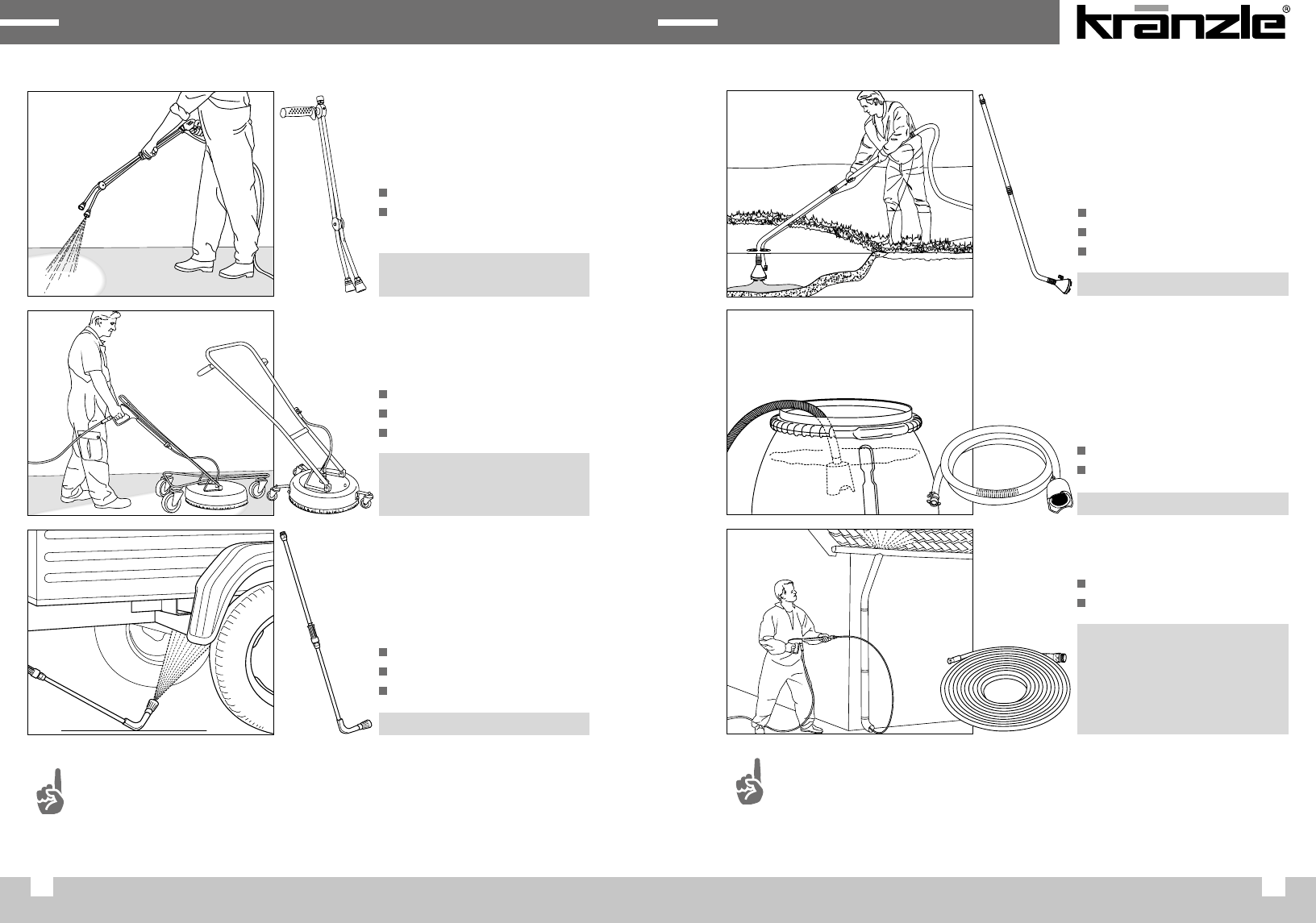

Kränzle toebehoor ...................................................................... 32
EU-verklaring van conformiteit ............................................ 34
Garantie ........................................................................................... 35
Keuringsrapporten ...................................................................... 36
6 7
Veiligheidsvoorschriften - Verboden!Veiligheidsvoorschriften
De vervanging van de netaansluitingskabel mag alleen met een originele netaans-
luitingskabel van de fabrikant en door een elektrische vakman worden uitgevoerd.
Veiligheidsinrichtingen dienen als bescherming van de gebruiker en mogen niet
buiten werking gezet worden, en hun functie mag niet omzeild worden.
De hogedrukreiniger moet naar behoren gebruikt worden. De gebruiker moet zich
aan de plaatselijke omstandigheden aanpassen en opletten op personen die zich
binnen het gevarenbereik bevinden!
Bij gebruik in verhoogde posities en wanneer er gevaar voor neervallen bestaat,
moet het apparaat tegen wegrollen of omvallen beveiligd worden.
Dit apparaat is niet daarvoor bestemd om door personen (ook kinderen) met een
beperkt fysieke, sensorisch of geestelijk vermogen te worden gebruikt.
Degenen die met de hogedrukreiniger werken, moeten de noodzakelijke bescher-
mende kleding, zoals bijvoorbeeld waterdichte pakken, rubber laarzen, een veiligheids-
bril, gehoorbescherming, hoofdbedekking etc. dragen. Het is veboden het toestel te
gebruiken indien personen zonder voldoende beschermende kleding aanwezig zijn.
Tijdens het gebruik van hogedrukreinigers kunnen aerosoldampen ontstaan.
Een aerosol is een mengsel van vaste en vloeibare zwevende deeltjes in een gas.
Het inademen van aerosoldeeltjes kan tot gezondheidsschade leiden. Werkgevers
zijn verplicht om een gevarenbeoordeling uit te voeren om, afhankelijk van het te
reinigen oppervlak en de omgeving de noodzakelijke beschermingsmaatregelen
tegen het inademen van aerosol vast te leggen. Ademhalingsmaskers van de
klasse FFP 2 of hoger zijn geschikt als bescherming tegen waterachtige aerosol.
Wanneer de hogedrukreiniger zonder toezicht gelaten wordt, moet de netont-
koppelingschakelaar altijd uitgeschakeld worden.
Asbesthoudende en andere materialen die gezondheidsschadelijke stoffen
bevatten, mogen niet worden afgespoten!
Nooit brandbare en oplosmiddelen bevattende vloeistoffen, bijvoorbeeld lakverdun-
ningen, benzine, olie of soortgelijke vloeistoffen vernevelen! Bij het vernevelen van
dergelijke producten bestaat ontploffingsgevaar!
Door de hogedrukstraal kunnen beschadigingen aan het te reinigen object
ontstaan b.v. autobanden, daarom een minimum afstand van 30 cm houden!
Voor inbedrijfname van de hogedrukreiniger, de componenten (Hogedrukslang,
netaansluitingskabel, pistool met uitschakelbeveiliging) op beschadigingen
controleren. Defekte resp. beschadigde componenten vervangen!
Alleen door Kränzle aanbevolen hogedrukslangen, koppelingen en armaturen
gebruiken. Ze garanderen de veiligheid van het apparaat.
Wanneer een verlengkabel gebruikt wordt moet verzekerd worden dat deze geschikt
is voor gebruik buitenshuis, de verbinding droog is en de verlengkabel boven de
grond ligt. Wij raden aan een kabeltrommel te gebruiken die de contactdoos
minstens 60 cm boven de grond houdt.

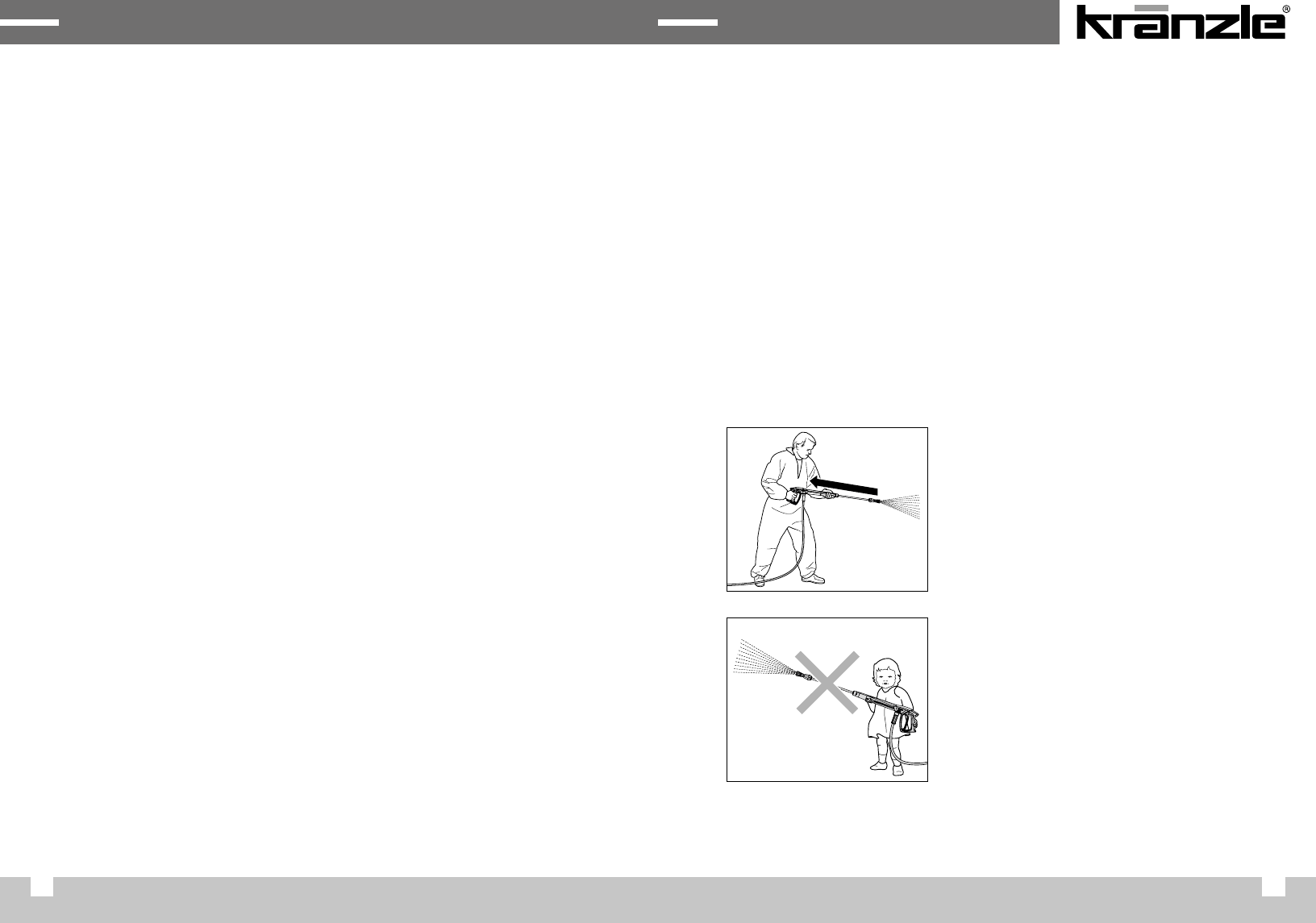

Kinderen en niet geïnstrueerde personen mogen
niet met de hogedrukreiniger werken of ermee
spelen! Kinderen moeten onder toezicht staan om
te verzekeren dat ze niet met het apparaat spelen.
Denk eraan dat bij het reinigen met een onder
hoge druk staande waterlans een duidelijk merkbare
terugstoot ontstaat. Let erop dat U stevig staat
(zie de technische gegevens).
10 11

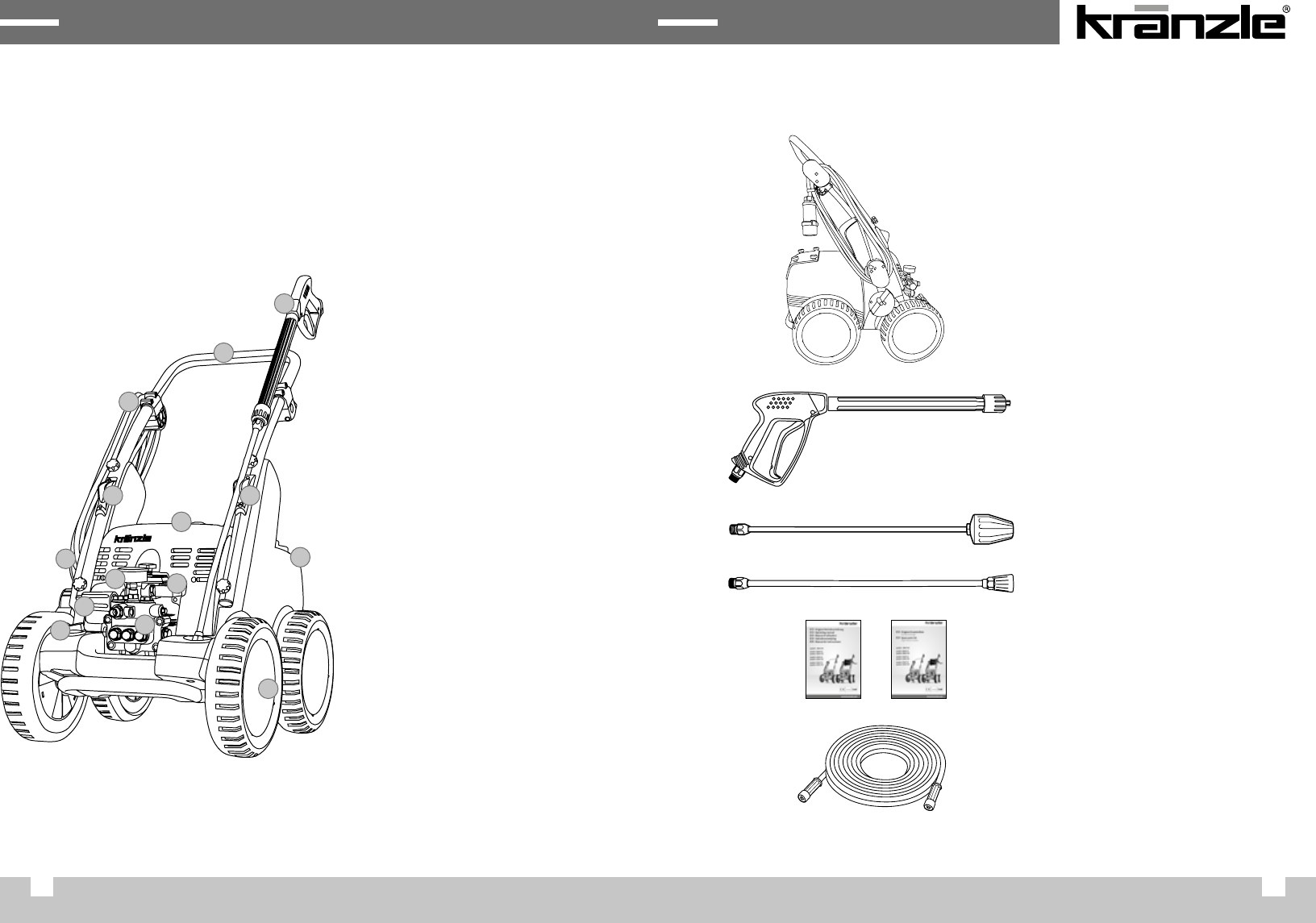

De Opbouw: grote quadro-reeks zonder slangtrommel
De quadro 1000 TS, quadro 1200 TS, quadro 1500 TS - hogedrukreiniger is een
mobiel hogedrukreiniger met een gerijpt ordeningssysteem. De opbouw ziet U in
het schema.
Dit heeft u gekocht: grote quadro-reeks zonder slangtrommel
1. Kränzle-hogedrukreiniger
quadro 1000 TS
quadro 100 TS
quadro 100 TS
2. Pistool met uitschakelbeveiliging
met schroefverbinding
3. Turbokillerlans met pijp
uit edelstaal (optioneel)
4. Lans uit edelstaal met
vlakke straalsproeier
5. Gebruiksaanwijzing
Onderdelen lijst
6. Hogedrukslang
1. Ergonomisch gevormde rijgreep
(afneembaar)
2. Pompkop uit speciale messing
3. Reinigingsmiddelinjectorslang
4. Reinigingsmiddelventiel
5. Start - Stop schalelaar
6. Koker voor lans
7. Kokers voor pistool met
uitschakelbeveiliging met lans
8. Pistool met uitschakelbeveiliging
9. Bovenmatig grote
edelstaalmanometer
10. Aan/uit schakelaar met motor-
beveiliging en controlelamp
11. Onderstel geschikt voor terrein
12. Opwikkeling voor de
netaansluitingskabel
13. Traploze druk- en
hoeveelheidregeling
14. Deksel voor waterreservoir
Beschrijving van het toestel Beschrijving van het toestel
1
1
12
11
1
12 13
Beschrijving van het toestel Beschrijving van het toestel

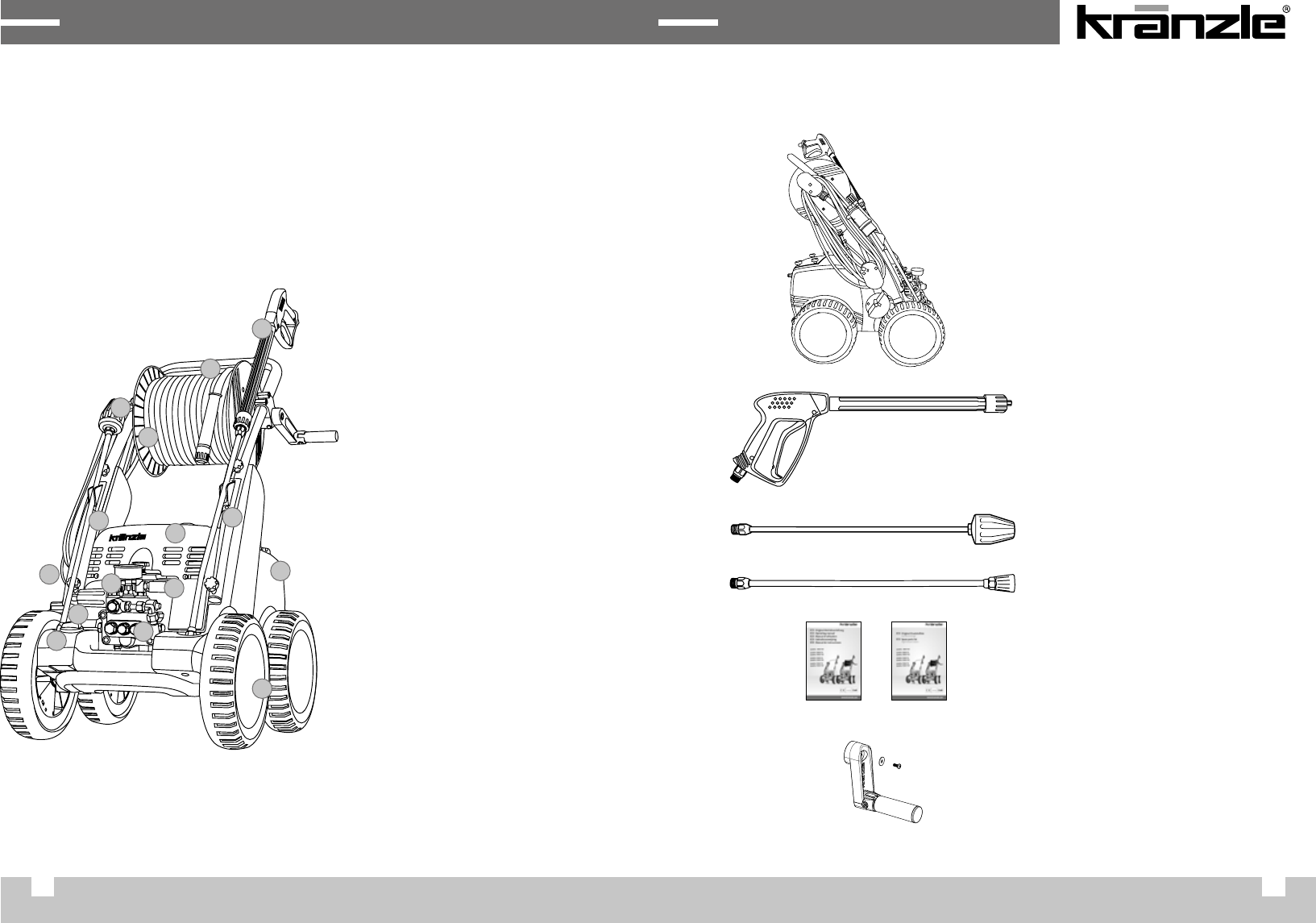

De Opbouw: grote quadro-reeks met slangtrommel
De quadro 00 TST, quadro 1000 TST, quadro 1200 TST, quadro 1500 TST
hogedrukreiniger is een mobiel hogedrukreiniger met een gerijpt
ordeningssysteem. De opbouw ziet U in het schema.
Dit heeft u gekocht: grote quadro-reeks met slangtrommel
1. Ergonomisch gevormde rijgreep
(afneembaar)
2. Pompkop uit speciale messing
3. Slangtrommel met 20 staalweef-
selversterkte hogedrukslang.
4. Reinigingsmiddelinjectorslang
5. Reinigingsmiddelventiel
6. Start - Stop schalelaar
7. Koker voor lans
8. Kokers voor pistool met
uitschakelbeveiliging met lans
9. Pistool met uitschakelbeveiliging
10. Bovenmatig grote
edelstaalmanometer
11. Aan/uit schakelaar met motorbe-
veiliging en controlelamp
12. Onderstel geschikt voor terrein
13. Opwikkeling voor de
netaansluitingskabel
14. Traploze druk- en
hoeveelheidregeling
15. Deksel voor waterreservoir
1. Kränzle-hogedrukreiniger
quadro 00 TST
quadro 1000 TST
quadro 100 TST
quadro 100 TST
2. Pistool met uitschakelbeveiliging
met schroefverbinding
3. Turbokillerlans met pijp
uit edelstaal
4. Lans uit edelstaal met
vlakke straalsproeier
5. Gebruiksaanwijzing
Onderdelen lijst
6. Zwengel met
bevestigingsschroef
1
1
12
11
1
1
14 15
Algemene voorschriften
Gebruik conform de voorschriften
Deze hogedrukreiniger moet uitsluitend gebruikt worden voor de reiniging met
hogedrukstraal zonder reinigingsmiddel of voor de reiniging met lagedrukstraal
met reinigingsmiddel (bijvoorbeeld met schuiminjector of wasborstel).
De gebruiker dient zich aan de volgens de milieuwetgeving
geldende voorschriften te houden!
Controles
Het hogedrukreiniger dient overeenkomstig de “richtlijnen voor vloeistofstralers”
bij behoefte, echter tenminste 1 x per jaar, door een vakman op een veilig functi-
oneren te worden gecontroleerd. De resultaten van de controle dienen schriftelijk
te worden bijgehouden (zie keuringsrapporten).
Industriële hogedrukreinigers moeten alle 12 maanden door een
vakkundige gecontroleerd worden!
Ongevalpreventie
Het hogedrukreiniger is dusdanig ontworpen dat ongevallen bij een vakkundig ge-
bruik uitgesloten zijn. De persoon die het hogedrukreinigerbedient dient er op te
worden gewezen dat van hete onderdelen en de hogedrukstraal gevaren uitgaan.
De “richtlijnen voor vloeistofstralers” dienen in acht te worden genomen.
Olielekkage
Bij olieverlies onmiddellijk de klantendienst (handelaar) contacteren.
Het niet opvolgen van deze aanwijzing kan tot milieuschade of
technische schade leiden.
Bij hoge luchtvochtigheid en wisselende temperatuur is het mogelijk
dat condenswater wordt gevormd. Indien de olie een witte of grijze
kleur aanneemt moet deze vervangen worden.
Algemene voorschriften

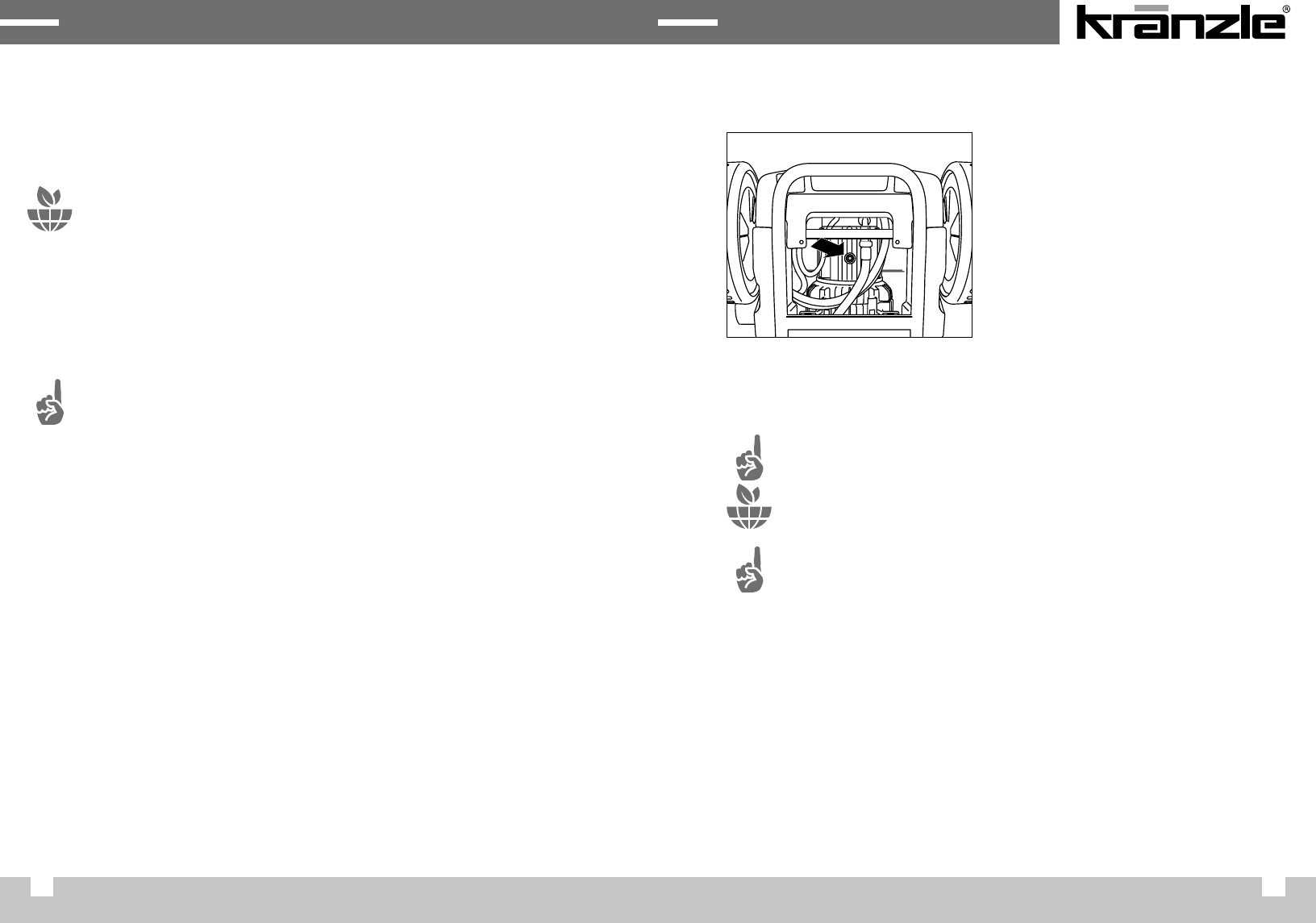

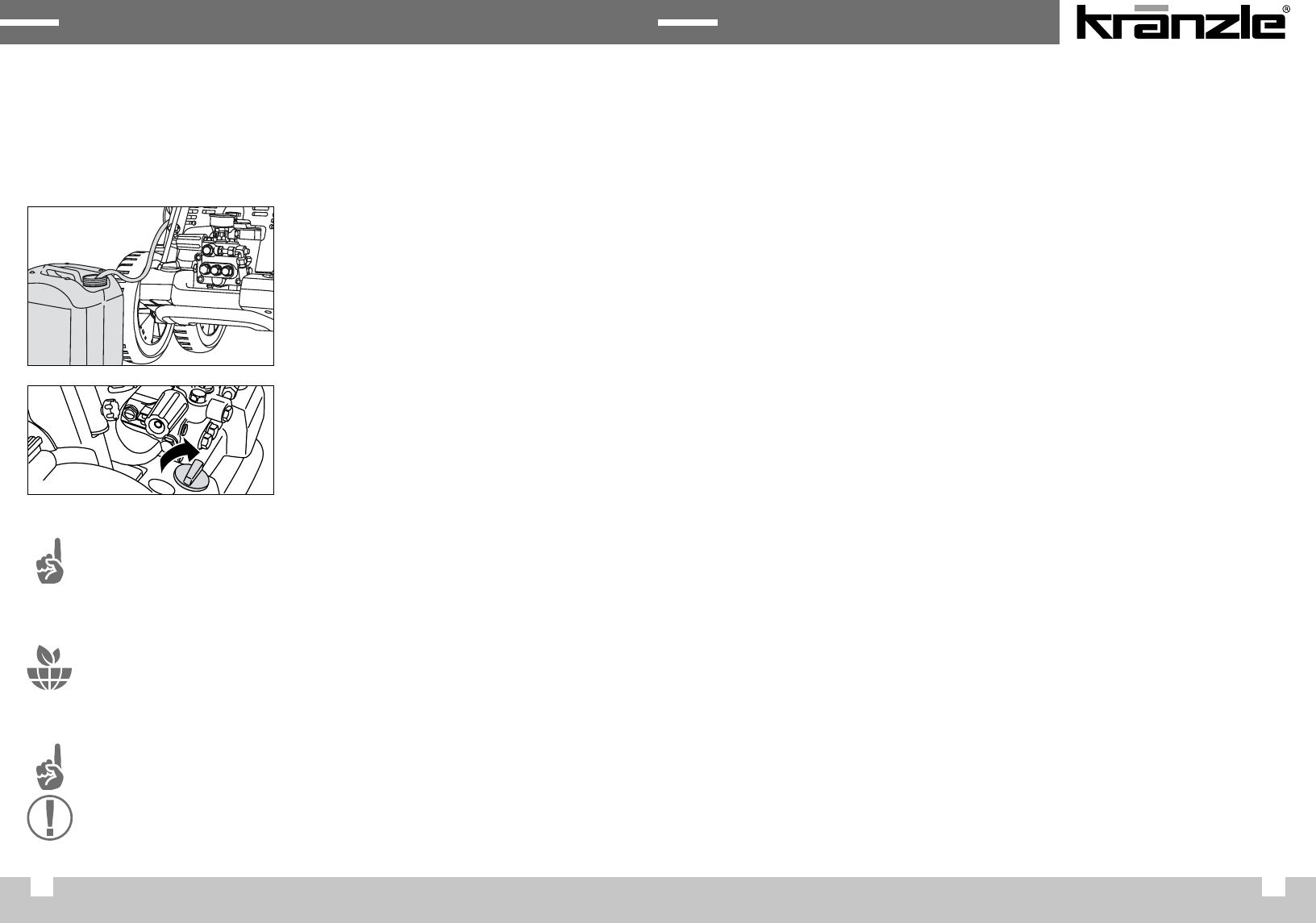

Olie verversen
De eerste olieverversing moet na ca.
50 bedrijfsuren doorgevoerd worden,
daarna jaarlijks of na 250 bedrijfsuren.
Indien de olie een witte of grijze kleur
aanneemt moet deze in ieder geval vervan-
gen worden. Moet de olie ververst worden,
moet de olieaflaatschroef boven een reser-
voir geopend en hogedrukreiniger geleegd
worden. De olie moet in een opvang opge-
vangen en daarna volgens de voorschriften
afgevoerd worden.
Nieuwe olie: 1, l
Kränzle drijfwerkolie (Art.-nr.: 400932)
of 10/W60 SAE halve synthetische olie.
18 19
Functionele aanwijzingen Functionele aanwijzingen
Water- en reinigingssysteem
Het water kan onder druk in de hogedrukreiniger geleid worden.
Een vlotterventiel in het waterreservoir regelt de watertoevoer. Daarna wordt het
water door de hogedrukpomp uit her waterreservoir gezogen en met druk in de
veilkigheidsstraalbuis geleid. De sproeikop aan de veilkigheidsstraalbuis vormt dan
de hogedrukstraal. Door de omzeiling van het waterreservoir kan water ook direct
uit een drukloos reservoir aangezogen worden (zie Direct aanzuigen).
De gebruiker dient zich aan de volgens de milieuwetgeving
geldende voorschriften te houden!
Veiligheidstraalbuis met pistool met uitschakelbeveiliging
Het pistool met uitschakelbeveiliging werkt alleen wanneer de hendel van het
pistool met uitschakelbeveiliging ingedrukt wordt. Door de hendel te bedienen
wordt het pistool met uitschakelbeveiliging geopend. De vloeistof stroomt dan
naar de sproeier. De druk loopt op en bereikt snel de werkdruk. Als de hendel
wordt losgelaten wordt het pistool met uitschakelbeveiliging gesloten en er
treedt geen vloeistof meer uit de veilkigheidsstraalbuis. De edelstaalmanometer
moet op „0“ bar staan. Door de drukstoot bij het sluiten van het pistool met
uitschakelbeveiliging wordt het drukregelventiel (tevens veiligheidsventiel)
geopend. De motor wordt door de drukschakelaar uitgeschakeld. Door het pistool
met uitschakelbeveiliging te openen sluit het drukregelventiel / veiligheidsventiel
en wordt de motor opnieuw gestart, en transporteert de hogedrukpomp met de
ingestelde druk water naar de veiligheidsstraalbuis.
Het pistool met uitschakelbeveiliging is een beveiligingsdeel.
Reparaties mogen uitsluitend door vakkundigen uitgevoerd worden.
Bij vervanging van onderdelen mogen uitsluitend bouwdelen die door
de fabricant toegelaten zijn gebruikt worden.
Drukregelventiel / veiligheidsventiel
Het drukregelventiel / veiligheidsventiel beschermt de hogedrukreiniger tegen
ontoelaatbare overdruk en is zo gemaakt dat hij niet hoger kan worden ingesteld
dan de toegestane werkdruk. De moer van de stelschroef is met lak verzegeld.
Door middel van de draaiknop kunnen de druk en het verbruik traploos ingesteld
worden.
Vervanging, reparaties, afstelling en verzegeling mogen alleen
door vakkundigen verricht worden.
Motorveiligheidschakelaar
De motor wordt door ene motorveiligheidschakelaar tegen overbelasting beschermd.
Bij overbelasting of blokkerende motor schakelt de hogedrukreiniger af. Bij herhaalde
afschakeling van de motor de storingsoorzaak opheffen.
Vervangings en controlewerkzaamheden mogen alleen door vakkun-
digen uitgevoerd worden. Het hogedrukreiniger mag dan niet op het
stroomnet aangesloten zijn, d.w.z. dat de stekker uit het stopcontact
genomen moet worden.
Totalstop-Systeem met vertraagde uitschakeling van de motor
Na de inbedrijfstelling en inschakeling van de hogedrukreiniger licht een groene
lamp op. Bij openen pistool met uitschakelbeveiliging wordt via een Totalstop-
systeem de motor gestart. Bij het sluiten pistool met uitschakelbeveiliging
wordt de motor pas na 30 seconden uitgeschakeld. De vertraagde uitschakeling
is noodzakelijk omdat vaak in- en uitschakelen van de motor bij hogedrukreiniger
van deze grootte tot een sterke belasting van het stroomnet en tot grotere
slijtage van de interne schakelaars kan leiden.
22 23

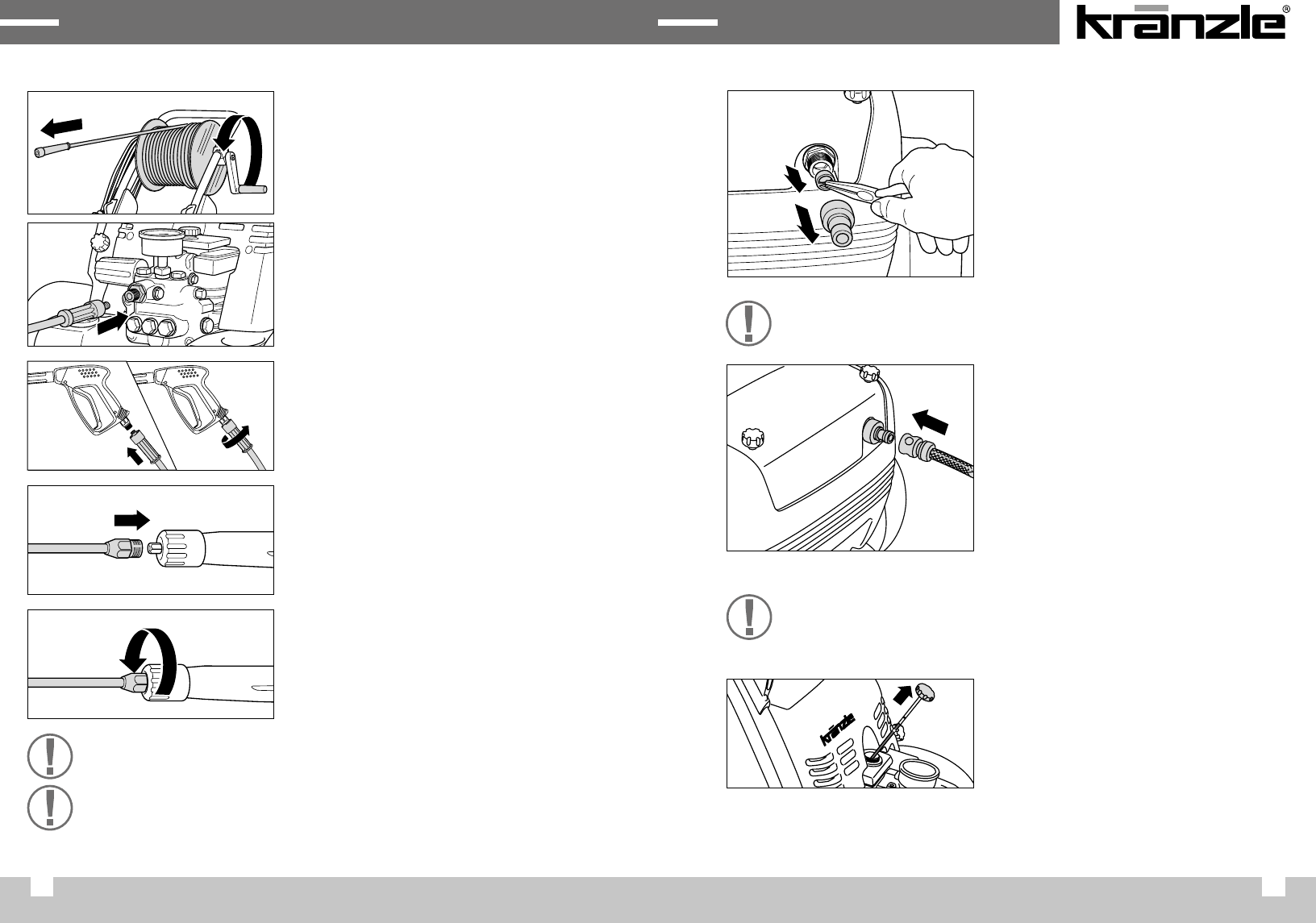

In gebruik nemen
9. De lans stevig met het pistool met
uitschakelbeveiliging vastschroeven.
8. Monteer de lans op het pistool
met uitschakelbeveiliging
7. De hogedrukslang op het pistool met
uitschakelbeveiliging steken, stevig en
drukdicht vastschroeven.
In gebruik nemen
5. Bij een hogedrukreiniger met slanghas-
pel, vergrendeling haspel los en hoge-
drukslang volledig afwikkelen.Bij ho-
gedrukreinigers zonder slangtrommel
moet de in de leveromvang inbegrepen
hogedrukslang aan de pompuitgang
stevig en drukdicht vastgeschroefd
worden. De hogedrukdrukslang recht
en zonder lussen uitrollen.
De hogedrukslang kan op sommige
vloeren slijtagesporen achterlaten.
Alternatief vindt u in ons assortiment
ook Non-Marking hogedrukslangen.
10. Voor elke ingebruikname het waterin-
gangszeef op zuiverheid controleren.
De steekkoppeling handmatig
afschroeven. Met een puntige tang de
wateringangzeef uitnemen en met de
resterende delen onder zuiver water
grondig uitspoelen en reinigen. Is de
zeef vervuild, kan geen water door-
lopen en dan zich daarom geen druk
opbouwen.
11. De waterslang op het wateringang
aansluiten (minimale eisen: 5 m
slanglengte, doorsnede 3/4", 10 bar).
Het toestel kan naar keuze
op een druk-
waterleiding (1-10 bar voordruk) met
koud of tot 60 °C warm water aanges-
loten worden. Bij de grote quadro-reeks
bestaat de mogelijkheid water uit een
reservoir aan te zuigen (zie directe
aanzuiging).
Let bij het watertoevoerzeef op beschadigingen. De hogedrukreiniger
niet zonder of met een beschadigd filter in bedrijf nemen.
Opgepast bij warm toevoerwater!
Bij bedrijf met 60 °C warm ingangswater treden verhoogde tempera-
turen op. Metalen delen aan het hogedrukreiniger niet zonder veilig-
heidshandschoenen aanraken!
12. Voor elke ingebruikname het oliepeil
op de oliemeetstaaf controleren.
Het oliepeil moet tot aan de bovenkant
van de markering "OK" komen.
Bij verlenging van de hogedrukslang op de maximum lengte
van 20 m letten!
Accessoires mogen alleen op een door Kränzle toegelaten
veiligheidsuitschakelpistool aangesloten worden.
24 25
14. De hogedrukreiniger bij geopend
pistool met uitschakelbeveiliging insch-
akelen. Hogedrukreiniger ontluchten:
Pistool met uitschakelbeveiliging meer-
maals openen en sluiten. Met reiniging
beginnen.
13. Toestel op het net aansluiten.
(zie de technische gegevens).
Netstekkers of onder stroom staande delen niet met natte
of vochtige handen aanraken.
15. Bij gebruik van de Turbokillerlans
moet erop gelet worden dat de lans
bij het starten naar beneden gericht is.
In gebruik nemen
16. De werkdruk traploos met de draai-
greep regelen. De maximaal beschik-
bare werkdruk is in de fabriek vast
ingesteld.
Directe aanzuiging
Bij gebruik van het hogedrukreiniger altijd de
veiligheidsvoorschriften beachten.
Direct water nemen
Dankzij het zuigvermogen van de hogedrukpomp (tot 2,5 m aanzuighoogte,
max. slanglengte 3 m) kan het hogedrukreiniger ook reinigingswater uit
separate reservoirs of beken aanzuigen. In dit geval moet het waterreservoir
omzeild worden.
1. Verbindingsslang tussen
hogedrukpomp en water reservoir
ontkoppelen.
2. Slangslang met aanzuigfilter
(Art.-nr.: 15033) door middel van een
dubbele nippel (Art.-nr.: 46004) met
de verbindingsslang vastschroeven.
3. De met water gevulde aanzuigslang
in het met water gevulde
voorkeurreservoir hangen en met de
reiniging beginnen.
Op zuiver water letten! Geen
chloorhoudend water aanzuigen!
Geen lucht aanzuigen!
Voor de eerste afzuiging moeten de hogedrukpomp
of de aanzuigslang met water gevuld zijn.
Opmerking
Afhankelijk van de waterkwaliteit is het mogelijk dat de ventielen na
langere stilstand blijven kleven. Bijgevolg kan het hogedrukreiniger niet
correct water uit een reservoir aanzuigen. Sluit dan een waterslang met
onder druk staande water op de ingang van de pomp aan. Na het hoge-
drukreiniger gestart te hebben opent het onder druk staande water de
ventielen en kunt u weer uit een reservoir aanzuigen en verder werken
zoals u gewoon bent.
26 27
Open het reinigingsmiddelventiel enkel wanneer de chemische zeef
in de vloeistof steekt! Aangezogen lucht veroorzaakt schade aan de
pompdichtingen (Geen garantie)!
Het additief moet een neutrale pH-waarde van 7-9 hebben. Deze machine
werd ontwikkeld voor gebruik van de door de fabrikant geleverde of
aanbevolen reinigingsmiddel. Het gebruik van andere reinigingsmiddelen
of chemicaliën kan de veiligheid van de machine beïnvloeden. Voor-
schriften naleven, bijvoorbeeld beschermingsuitrusting, afvalwater-
bepalingen, etc.
Let op Oplosmiddel!
Zuig nooit vloeistoffen aan die oplosmiddelen bevatten, zoals verfver-
dunner, benzine, olie of dergelijke! De pakkingen in het hogedruk-
reiniger zijn niet bestand tegen oplosmiddelen! Bovendien is de
spuitnevel van oplosmiddelen zeer brandbaar, explosief en giftig.
1. Schakel de hogedrukreiniger uit
2. Sluit de watertoevoer
3. Open het pistool met uitschakelbeveiliging tot de druk eraf is
4. Vergrendel het pistool met uitschakelbeveiliging
5. Koppel de hogedrukslang en het pistool met uitschakelbeveiliging af
6. Hogedrukpomp legen: hogedrukslang vasthouden en motor inschakelen,
tot geen waterstraal aan de uitgang uitloopt.
7. Haal de stekker uit het stopcontact
8. De hogedrukslang schoon maken en recht oprollen, Slangtrommel fixeren
9. De netaansluitingskabel schoon maken en opwikkelen
10. Reinig de watertoevoerzeef
11. Parkeerrem vastzetten
12. De hogedrukreiniger in de winter in een vorstvrije ruimte opbergen
Vorstbeveiliging
Het hogedrukreiniger helemaal aftappen om tegen vorst te beschermen:
Ontkoppel daarvoor de hogedrukreiniger van de watertoevoer en schakel hem in.
Door het veiligheidsuitschakelpistool te openen drukt het water uit de waterbak.
Laat de hogedrukreiniger zonder water echter niet langer dan een minuut
lopen. Vul het antivriesmiddel in de waterbak en schakel het apparaat in. Wacht
met geopend pistool met uitschakelbeveiliging tot het middel uit de sproeier
komt.
2. Het additieven doseren door het
reinigingsmiddelventiel te draaien.
Door het sluiten van het
reinigingsmiddelventiel wordt de
toevoer van het additief gestopt.
Aanzuigen van additief
Door de aanwezigheid bij de de grote quadro-reeks van het waterreservoir is het
nu mogelijk de additieven direct in de hogedrukpomp aan te zuigen, wat een
vermindering van de prestatie verhindert en tot een verhoging van de
werkzaamheid leidt.
Buiten gebruik stellenGebruik van additieven
1. Steek de chemicaliënzeef in het
reservoir met additief.
30 31
Procedure:
Zet de hogedrukreiniger uit, trek de stekker
uit het stopcontact. Sluit de watertoevoer.
Druk een maal kort het pistool met
uitschakelbeveiliging om de druk te
laten ontwijken. De pompuitgang
openschroeven.
Bij schade aan de hogedrukpomp door defecte dichtingsringen
tengevolge van luchtaanzuiging of gebrek aan water (cavitatie)
vervalt de garantie.
De terugslagpin eruitnemen en de O-ring
op vervuiling of beschadiging controleren.
Ook de dichtzitting van roestvrij staal in
het pomphuis op vervuiling of beschadiging
controleren.
Wanneer de afdichtingsringen defect zijn
moeten de O-ringen onmiddellijk worden
vervangen.

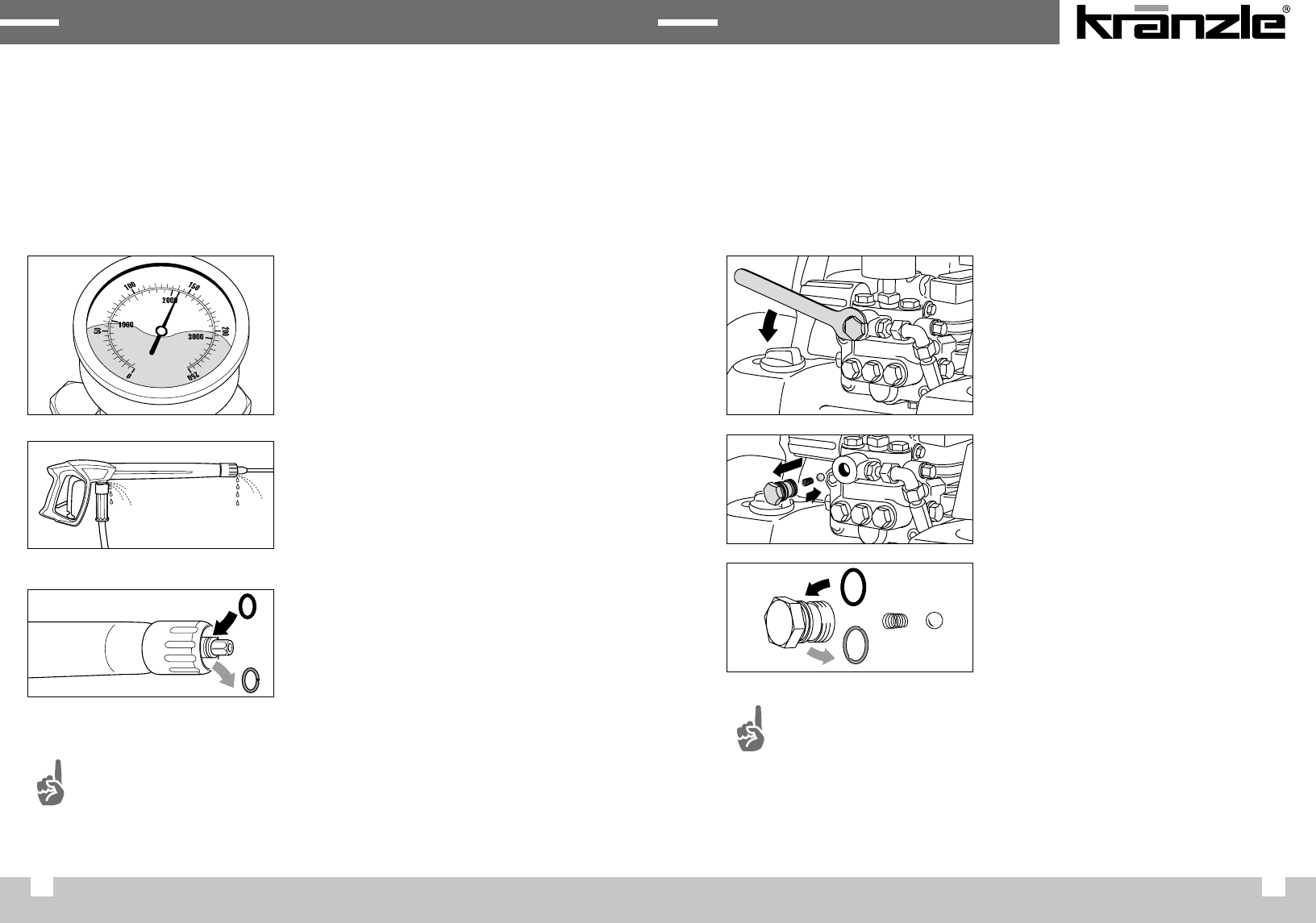

Probleem
Na het sluiten van het pistool met uitschakelbeveiliging schakelt zich het
hogedrukreiniger constant aan en uit.
De edelstaalmanometer geeft nog altijd volle druk aan.
Mogelijke oorzaak nr. 2
Het terugslagventiel is defect.
Kleine reparaties – zelf doorgevoerd
Na het sluiten van het pistool met uitsch-
akelbeveiliging moet de hogedrukreiniger
uitschakelen. De edelstaalmanomter moet
nu "0" bar vertonen. Gebeurt geen uitscha-
keling en blijft de edelstaalmanometer nog
altijd volle druk aangeven, kan er sprake zijn
van een lek aan de hogedrukpomp, aan de
drukschakelaar, aan de hogedrukslang, of
aan pistool met uitschakelbeveiliging.
In geval van lekken wordt geen garantie verleend voor
eventuele volgschade.
Probleem
Na het sluiten van het pistool met uitschakelbeveiliging schakelt zich het
hogedrukreiniger constant aan en uit.
De edelstaalmanometer geeft nog altijd volle druk aan.
Mogelijke oorzaak nr. 1
Lek.
Procedure:
Controleer de verbindingen van de hoge-
drukreiniger met de hogedrukslang en van
de hogedrukslang met het pistool met
uitschakelbeveiliging evenals de verbinding
van de lans op het pistool met uitschakel-
beveiliging op eventuele lekken.
Schakel de hogedrukreiniger uit. Activeer
het pistool met uitschakelbeveiliging kort-
stondig om de druk af te bouwen. Schroef
de hogedrukslang, het pistool met uitsch-
akelbeveiliging en de lans af en controleer
de dichtingsringen. Zijn de dichtingsringen
defect dan moeten de O-ringen onmiddel-
lijk vervangen worden.
Kleine reparaties – zelf doorgevoerd
32 33
Kränzle toebehoor Kränzle toebehoor
Slangslang met aanzuigfilter
Met terugslagklep
Slanglengte 3 m
Art.-nr.: 15033
Art.-nr.: 4101
Slibzuiger
Uit edelstaal
Max. zuighoogte 3 m
Sproeiergrootte D00045
Bij de bestelling de technische gegevens van de hogedrukreiniger
(toesteltype) aangeven.
Pijpreinigingsslang
met sproeier
In verschillende lengten
Sproeiergrootte KN 055
10 m Art.-nr.: 41051
15 m Art.-nr.: 4105
20 m Art.-nr.: 41052
25 m Art.-nr.: 41053
30 m Art.-nr.: 41054
Dubbele lans
Met ISO-handgreep
Lage druksproeikop D3035
standaard
Bodemwasser
Round Cleaner edelstaal
Uit edelstaal
Verschillende uitvoeringen
Sproeiersysteem 055
∅ 300 mm Art.-nr.: 41105
∅ 420 mm Art.-nr.: 41106
∅ 520 mm Art.-nr.: 41107
660 mm Art.-nr.: 121311
1000 mm Art.-nr.: 12131
Bij toebehoren voor hogedrukreinigers gaat het om veiligheidscom-
ponenten! Bij gebruik van niet door Kränzle toegelaten componenten
vervalt elke garantie.
Haakse lans
Pijp uit edelstaal
1000 mm verlenging
Sproeiergrootte 4007
Art.-nr.: 41075
34 35
De garantieplicht van de firma Josef Kränzle GmbH & Co. KG tegenover de
handelaar, waar u deze Kränzle hogedrukreiniger(=product) gekocht heeft,
geldt uitsluitend voor materiële defecten, zoals materiaal- en fabricagefouten.
Defecten, die te wijten zijn aan het lange en frequente gebruik van het product
en die bijgevolg typisch zijn voor ouderdom en gebruiksintensiteit van de hoge-
drukreiniger, zijn gebaseerd op slijtage van de betreffende productcomponenten
en zijn bijgevolg geen defecten van het product. Dergelijke defecten leiden niet
tot garantierechten van de koper. In het bijzonder manometer, sproeikop, ventielen,
dichtingmanchetten, hogedrukslang en spuitinrichting zijn slijtdelen.
Het product moet volgens deze gebruiksaanwijzing gebruikt worden.
Die Gebruiksaanwijzing is onderdeel van de garantiebepalingen.
Veranderingen aan de veiligheidsinrichtingen van het product evenals foutieve
bedieningen, bijvoorbeeld overschrijding van de temperatuur- en toerentalgrens
evenals onderspanning, watergebrek en vuil water, alsook het niet doelmatige
gebruik van het product kunnen tot schade aan het product leiden, die geen
defecten betekenen.
Is het gebruik van andere dan originele Kränzle toebehoordelen en originele
Kränzle wisselstukken de oorzaak voor een defect van ons product, dan kan dit
tot het volledige verlies van de garantierechten leiden. Alleen het gebruik van
originele Kränzle toebehoordelen en originele Kränzle wisselstukken, die op de
betreffende Kränzle hogedrukreiniger afgestemd zijn, garandeert een zeker en
storingsvrij bedrijf van de Kränzle hogedrukreiniger.
Het gelden de voor het betreffende land wettelijk vastgelegde
verjaringstermijnen voor de wettelijke garantieaanspraken.
In garantiegevallen evenals bij een ander defect neemt u, met toebehoor en
bewijs van aankoop, contact op met uw handelaar of met de klantendienst
bij u in de buurt. U vindt deze ook in het internet op
www.kraenzle.com.
quadro 800 TST
quadro 1000 TS / TST
quadro 1200 TS / TST
quadro 1500 TS / TST
quadro 800 TST: 800 l/h
quadro 1000 TS / TST: 1 l/h
quadro 1200 TS / TST: 1 l/h
quadro 1500 TS / TST: 1 l/h
Fa. Josef Kränzle GmbH & Co. KG
Manfred Bauer
Rudolf-Diesel-Str. 20, 89257 Illertissen
Richtlijn voor machines 2006/42/EG
EMV-richtlijn 2014/30/EU
ROHS-richtlijn 2011/65/EU
Outdoor richtlijn 2000/14/EG
8 dB (A)
91 dB (A)
Aanhang V, Outdoor richtlijn
2000/14/EG
EN 60335–1: 2012/A13: 2017
EN 60335–2–79: 2012
EN 62233: 2008
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–3: 2013
GarantieEU-verklaring van conformiteit
Hiermee verklaren wij, dat de
bouwaard van de hogedrukreiniger:
Nominale doorvloeiing:
techn. documenten bij:
aan de volgende eisen en richtlijnen
voor hogedrukreinigers voldoet:
Geluidsniveau typisch:
Geluidsniveau gegarandeerd:
Toegepaste proces voor de
conformiteits beoordeling:
Gebruikte specificaties en normen:
Ludwig Kränzle
(Directeur)
Josef Kränzle GmbH & Co. KG
Rudolf-Diesel-Straße 20
89257 Illertissen (Germany)
Illertissen, 2019-04-05
Produkt Specifikationer
| Mærke: | Kranzle |
| Kategori: | Højtryksrenser |
| Model: | Quadro 1500TS |
Har du brug for hjælp?
Hvis du har brug for hjælp til Kranzle Quadro 1500TS stil et spørgsmål nedenfor, og andre brugere vil svare dig
Højtryksrenser Kranzle Manualer
5 Juli 2025
29 December 2024
29 December 2024
29 December 2024
29 December 2024
29 December 2024
29 December 2024
29 December 2024
29 December 2024
29 December 2024
Højtryksrenser Manualer
- Sterwins
- Meec Tools
- Lavorwash
- Bomann
- Yardforce
- Herkules
- Cam Spray
- Comet
- CMI
- Bavaria By Einhell
- Duromax
- Mac Allister
- Lux Tools
- Craftsman
- Troy-Bilt
Nyeste Højtryksrenser Manualer
24 Juli 2025
22 Juli 2025
22 Juli 2025
22 Juli 2025
21 Juli 2025
20 Juli 2025
20 Juli 2025
19 Juli 2025
19 Juli 2025
19 Juli 2025
