Krone PW-EC-071 Manual

Krone Aircondition PW-EC-071

Læs gratis den danske manual til Krone PW-EC-071 (3 sider) i kategorien Aircondition. Denne vejledning er vurderet som hjælpsom af 15 personer og har en gennemsnitlig bedømmelse på 4.8 stjerner ud af 8 anmeldelser. Har du et spørgsmål om Krone PW-EC-071, eller vil du spørge andre brugere om produktet?

Download PDF
Side 1/3
geändert:
bearbeitet:
H.H.
22.08.2017
Name:
Datum:
Uhrzeit:
Kälte+Klima Vertriebs-GmbH
PW-EC
PUMPE
PUMPE 1
N3
PE2
N2 N1 L1
CN5
CN4
CN6
DIP1 (S1)
DIP2 (S2)
TTL1
X-DIS2
X-DIS1
DA2
DA3
SEC
AI3
AI2
AI1
A B A B
CN7
CN3
CN1 CN2
N4
VENTIL 1
VENTIL 2
SCHWIMMERSCHALTER
EC VENTILATORMOTOR STELLMOTOR
LÜFTER
TEMP. FÜHLER 1
EMPFÄNGERDISPLAY
LUFT
TEMP. FÜHLER
GND EHGND
ON/OFF
AUX1A
AUX2A AUX2B PE1AUX1B
KABEL-FB
(optional)
LED DISPLAY
LED 3 (Rot) Rote Betriebsleuchte an:
Gerät im Betriebsmodus HEIZEN
Grüne Betriebsleuchte an:
Gerät im Betriebsmodus KÜHLEN
Betriebsmodus wählen in der Reihenfolge
KÜHLEN - HEIZEN - AUS
IR Infrarot-Empfangssignal
Gelbe Betriebsleuchte an: TIMER in Betrieb
Gelbe Betriebsleuchte aus: TIMER außer Betrieb
LED 2 (Gelb)
LED 1 (Grün)
K1 (Taste)
IR
STÖRUNGEN
einmaliges BlinkenStörung E-Heizung
dreimaliges BlinkenStörung Fühler Rückluft
viermaliges Blinken
fünfmaliges Blinken
sechsmaliges Blinken
Störung Fühler 1 Innengerät
Niedertemp.-Schutz Innengerät
Überhitzungsschutz Innengerät
neunmaliges Blinken
zehnmaliges Blinken
Störung Ventilator 1
siebenmaliges BlinkenStörung Wasserpumpe
Störung Ventilator 2
zweimaliges BlinkenStörung Fühler 2 Innengerät
LED (Grün)
DIP1
1= AN (DIP-Schalter nach oben) / 0= AUS
Einstellung
Kühlen - Heizen
Kühlen - Heizen + Schnell E-Heizer
nur Kühlen
Kühlen + Primär E-Heizer
SW7
0
SW8
1
0
1
0
0
1
1
DIP2
1= AN (DIP-Schalter nach oben) / 0= AUS
*= Voreinstellungen
Standardeinstellungen Kühlen-Heizen
ohne Elektroheizung
Energiesparmodus
Normalbetrieb*
2-Wege-System*
4-Wege-System
ohne Ventilantrieb
mit Ventilantrieb*
Vorwärmen 28°C
Vorwärmen 36°C*
ohne Ventilator 1 (CN4)
mit Ventilator 1 (CN4)*
ohne Ventilator 2 (CN5)*
mit Ventilator 2 (CN5)
SW1
SW2
SW3
SW4
SW5
SW6
1
0
1
0
1
0
1
0
1
0
1
0
ZuleiTung
wasserVenTil
geändert:
bearbeitet:
H.H.
22.08.2017
Name:
Datum:
Uhrzeit:
Kälte+Klima Vertriebs-GmbH

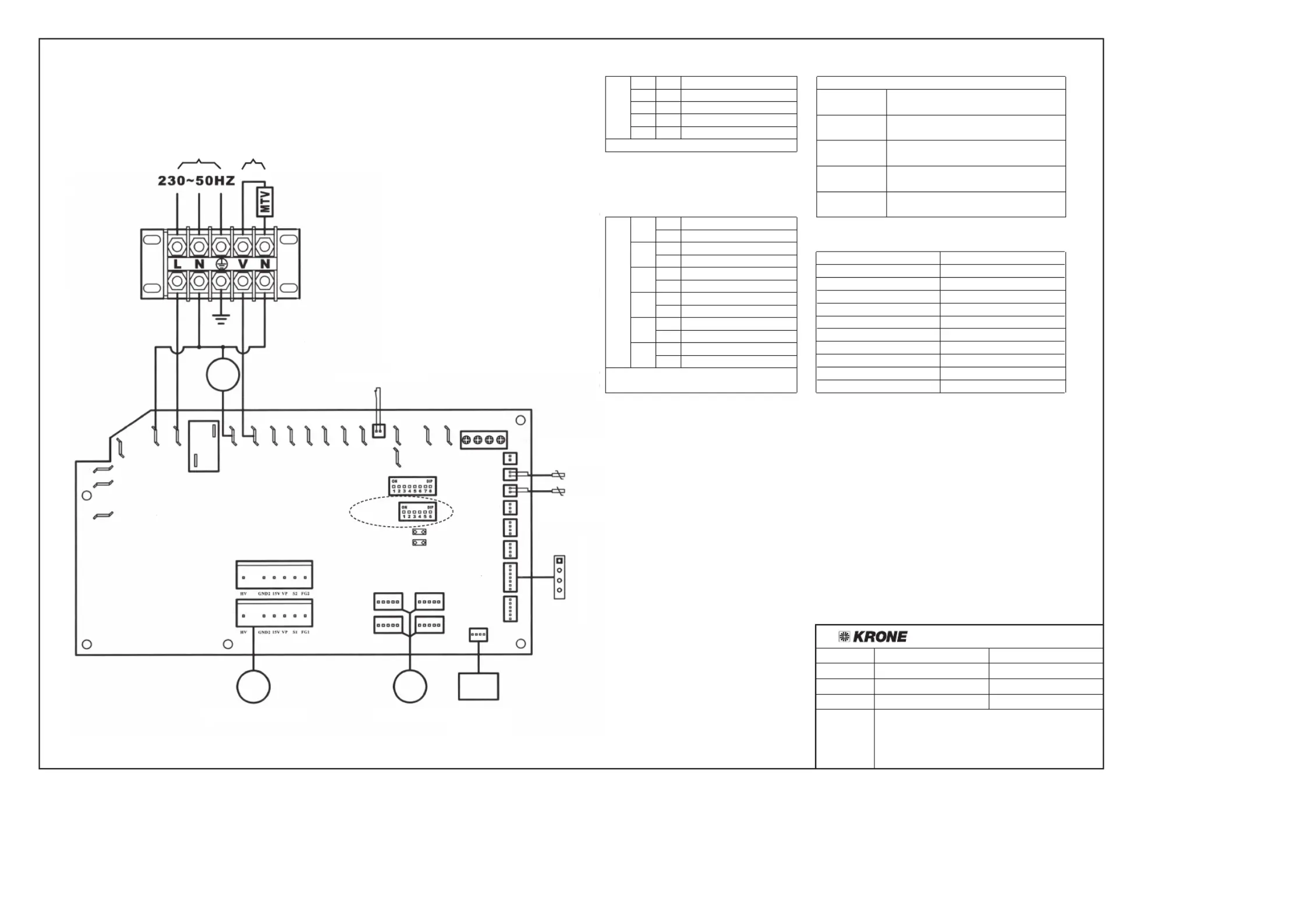

PW-EC Schaltplan Gerätegruppe
PUMPE
PUMPE 1
N3
PE2
N2 N1 L1
CN5
CN4
CN6
DIP1 (S1)
DIP2 (S2)
TTL1
X-DIS2
X-DIS1
DA2
DA3
SEC
AI3
AI2
AI1
A B A B
CN7
CN3
CN1 CN2
N4
VENTIL 1
VENTIL 2
SCHWIMMERSCHALTER
EC VENTILATORMOTOR STELLMOTOR
LÜFTER
TEMP. FÜHLER 1
EMPFÄNGERDISPLAY
LUFT
TEMP. FÜHLER
GND EHGND
ON/OFF
AUX1A
AUX2A AUX2B PE1AUX1B
KABEL-FB
(optional)
PUMPE
PUMPE 1
N3
PE2
N2 N1 L1
CN5
CN4
CN6
DIP1 (S1)
DIP2 (S2)
TTL1
X-DIS2
X-DIS1
DA2
DA3
SEC
AI3
AI2
AI1
A B A B
CN7
CN3
CN1 CN2
N4
VENTIL 1
VENTIL 2
SCHWIMMERSCHALTER
EC VENTILATORMOTOR STELLMOTOR
LÜFTER
TEMP. FÜHLER 1
EMPFÄNGERDISPLAY
LUFT
TEMP. FÜHLER
GND EHGND
ON/OFF
AUX1A
AUX2A AUX2B PE1AUX1B
KABEL-FB
(optional)
PUMPE
PUMPE 1
N3
PE2
N2 N1 L1
CN5
CN4
CN6
DIP1 (S1)
DIP2 (S2)
TTL1
X-DIS2
X-DIS1
DA2
DA3
SEC
AI3
AI2
AI1
A B A B
CN7
CN3
CN1 CN2
N4
VENTIL 1
VENTIL 2
SCHWIMMERSCHALTER
EC VENTILATORMOTOR STELLMOTOR
LÜFTER
TEMP. FÜHLER 1
EMPFÄNGERDISPLAY
LUFT
TEMP. FÜHLER
GND EHGND
ON/OFF
AUX1A
AUX2A AUX2B PE1AUX1B
KABEL-FB
(optional)
SW6 SW5 SW4 SW3 SW2 SW1 Gerät Nr.
1 0 0 0 0 0 01 Master
0 0 0 0 0 0 01 Slave
- 0 0 0 0 1 02 Slave
- 0 0 0 1 0 03 Slave
- 0 0 0 1 1 04 Slave
- 0 0 1 0 0 05 Slave
- 0 0 1 0 1 06 Slave
- 0 0 1 1 0 07 Slave
- 0 0 1 1 1 08 Slave
- 0 1 0 0 0 09 Slave
- 0 1 0 0 1 10 Slave
- 0 1 0 1 0 11 Slave
- 0 1 0 1 1 12 Slave
- 0 1 1 0 0 13 Slave
- 0 1 1 0 1 14 Slave
- 0 1 1 1 0 15 Slave
- 0 1 1 1 1 16 Slave
- 1 0 0 0 0 17 Slave
- 1 0 0 0 1 18 Slave
- 1 0 0 1 0 19 Slave
- 1 0 0 1 1 20 Slave
- 1 0 1 0 0 21 Slave
- 1 0 1 0 1 22 Slave
- 1 0 1 1 0 23 Slave
- 1 0 1 1 1 24 Slave
- 1 1 0 0 0 25 Slave
- 1 1 0 0 1 26 Slave
- 1 1 0 1 0 27 Slave
- 1 1 0 1 1 28 Slave
- 1 1 1 0 0 29 Slave
- 1 1 1 0 1 30 Slave
- 1 1 1 1 0 31 Slave
- 1 1 1 1 1 32 Slave
ung über Kabelfernbedienung
SW6 SW5 SW4 SW3 SW2 SW1 Gerät Nr.
1 0 0 0 0 0 01 Master
- 0 0 0 0 1 02 Slave
- 0 0 0 1 0 03 Slave
- 0 0 0 1 1 04 Slave
- 0 0 1 0 0 05 Slave
- 0 0 1 0 1 06 Slave
- 0 0 1 1 0 07 Slave
- 0 0 1 1 1 08 Slave
- 0 1 0 0 0 09 Slave
- 0 1 0 0 1 10 Slave
- 0 1 0 1 0 11 Slave
- 0 1 0 1 1 12 Slave
- 0 1 1 0 0 13 Slave
- 0 1 1 0 1 14 Slave
- 0 1 1 1 0 15 Slave
- 0 1 1 1 1 16 Slave
- 1 0 0 0 0 17 Slave
- 1 0 0 0 1 18 Slave
- 1 0 0 1 0 19 Slave
- 1 0 0 1 1 20 Slave
- 1 0 1 0 0 21 Slave
- 1 0 1 0 1 22 Slave
- 1 0 1 1 0 23 Slave
- 1 0 1 1 1 24 Slave
- 1 1 0 0 0 25 Slave
- 1 1 0 0 1 26 Slave
- 1 1 0 1 0 27 Slave
- 1 1 0 1 1 28 Slave
- 1 1 1 0 0 29 Slave
- 1 1 1 0 1 30 Slave
- 1 1 1 1 0 31 Slave
- 1 1 1 1 1 32 Slave

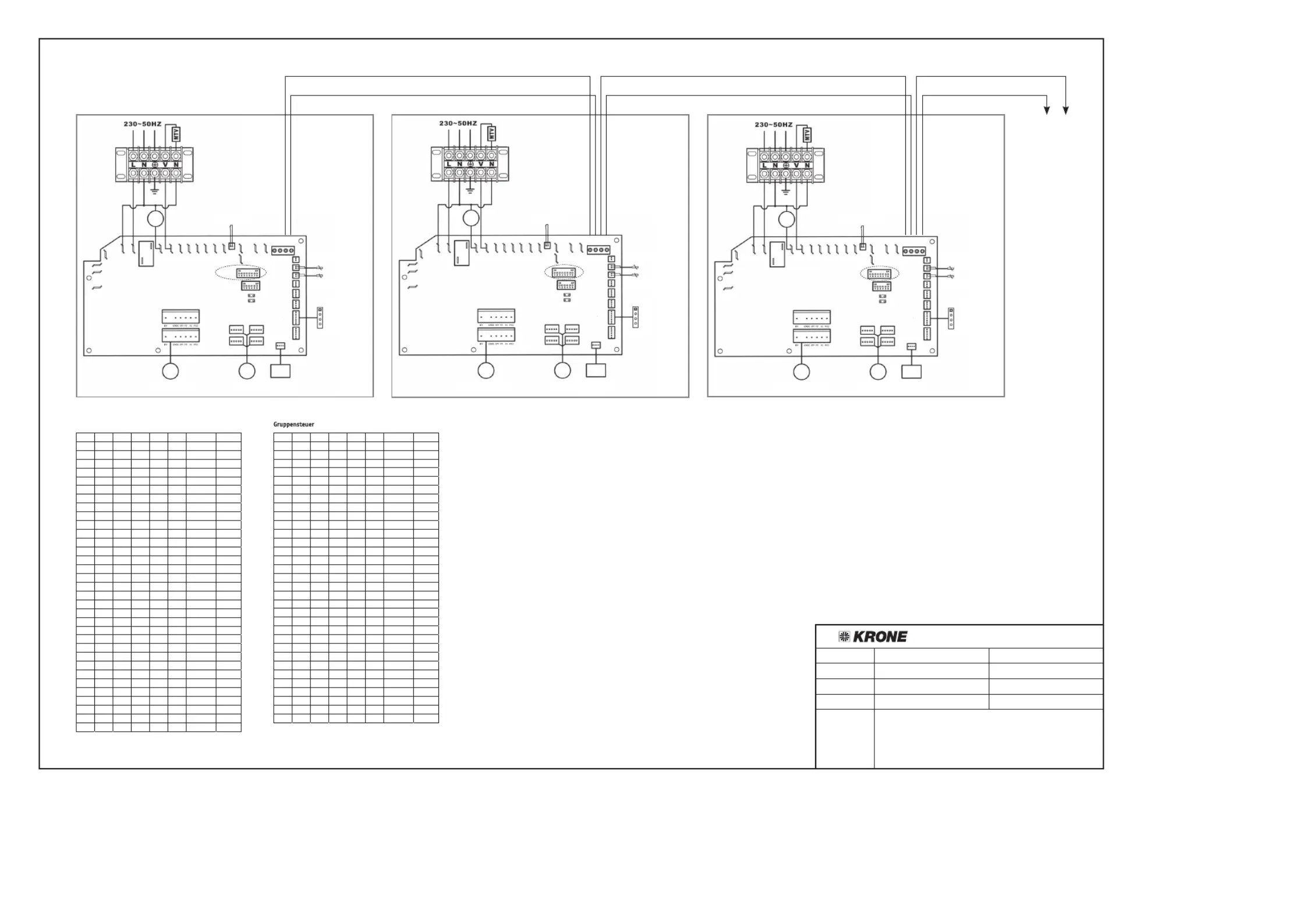

Gruppenschaltung IR-Fernbedienung
DIP-Schalter Adress-Einstellung: 1 = EIN, 0 = AUS
max. 32
Busleitung
Busleitung Busleitung
