L I T E L I N E . C O M
Liteline Corporation
Copyright © 2022
All rights reserved
Telephone
416.996.1856
1.866.730.7704
Fax
905.709.5255
1.888.738.9736
Retain for future reference.
SAFETY: For your safety, this fixture must be wired in
accordance to local electrical codes and ordinances. All work
should be done by a qualified electrician.
WARNING: Make certain power is OFF from the electrical panel
before starting installation or attempting any maintenance.
CAUTION:
a) USE ONLY INSULATED STAPLES OR PLASTIC TIES TO
SECURE CORDS;
b) ROUTE AND SECURE CORDS SO THAT THEY WILL NOT BE
PINCHED OR DAMAGED WHEN THE CABINET IS PUSHED TO
THE WALL;
c) POSITION THE PORTABLE CABINET LIGHT WITH RESPECT TO
THE CABINET SO THE LAMP REPLACEMENT MARKINGS ARE
ABLE TO BE READ DURING RELAMPING;
d) NOT INTENDED FOR RECESSED INSTALLATION IN CEILINGS,
OR SOFFITS; AND
e) APPLICABLE INSTALLATION CODES DO NOT PERMIT CORDS
TO BE CONCEALED WHERE DAMAGE TO INSULATION MAY GO
UNNOTICED. TO PREVENT FIRE DANGER, DO NOT RUN CORD
BEHIND WALLS, CEILINGS, SOFFITS, OR CABINETS WHERE IT
MAY BE INACCESSIBLE FOR EXAMINATION. CORDS SHOULD
BE VISUALLY EXAMINED PERIODICALLY AND IMMEDIATELY
REPLACED WHEN ANY DAMAGE IS NOTED.
INCLUDED COMPONENTS:
• 1 - Fixture
• 1- End cap
• 1 - Joiner
• Mounting hardware
Power feed sold separately.
INSTALLATION:
THEMAXIMUM DISTANCE TO THE RECEPTACLE IS DETERMINED
BY THE LENGTH OF CORD PROVIDED.
1. Turn power OFF from the electrical panel before starting
installation.

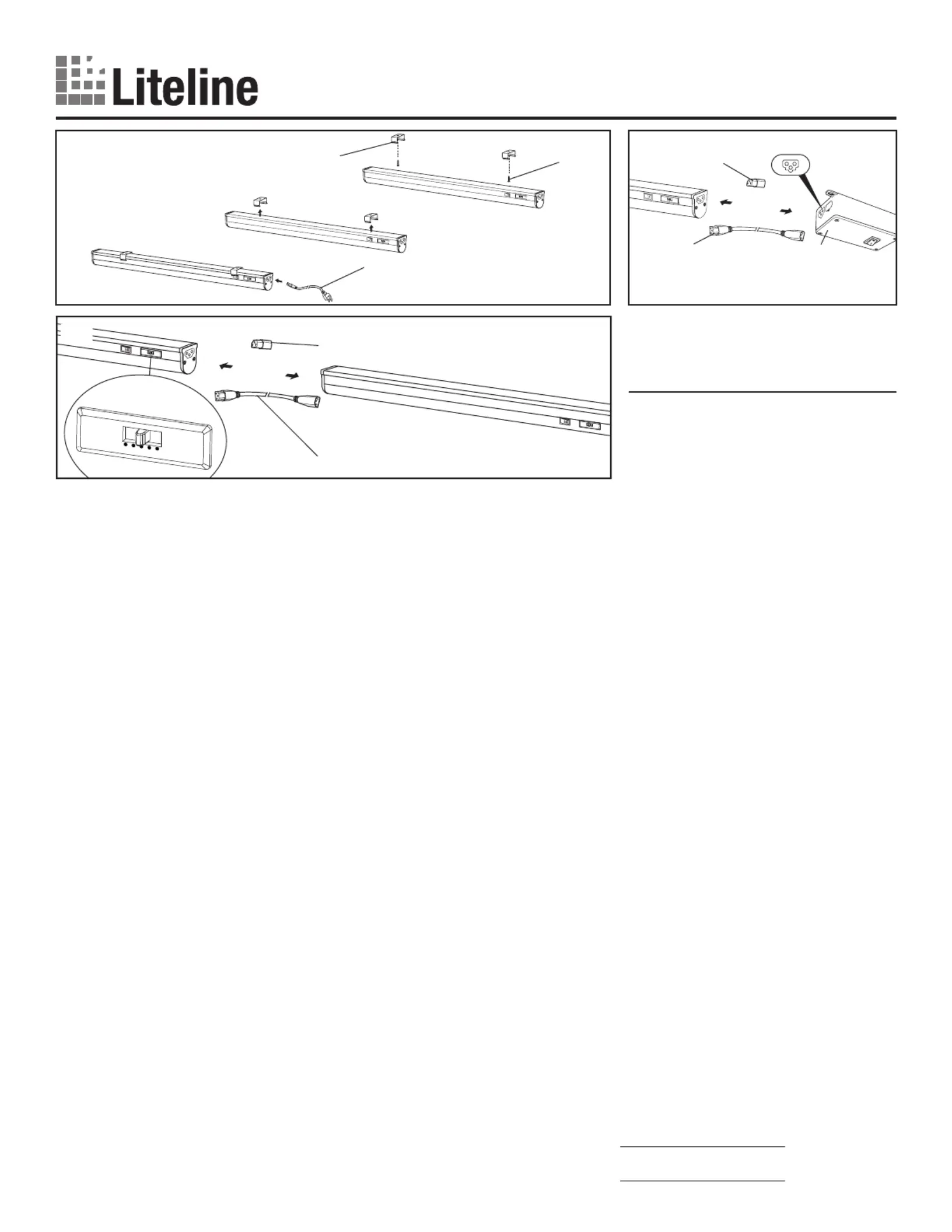

2. Screw mounting brackets to desired positions. Insert fixture
into mounting brackets [Fig. 1A & B].
3. Connect power cord (sold separately) to AC [Fig. 1C].
4. Once assembly is complete, turn on power to confirm fixture
is working properly.
REV 4.27.22
5. Select the desired white color from the CCT switch located on
each LEDBAR fixture (2700 K - 5000 K). [Fig. 2]
LINKING:
Use the joiner (included) or a flexible connector (sold separately)
to connect 2 fixtures directly [Fig. 2].
MAX LINK: 2500 mA / 300 W [Table 1]
HARDWIRE:
1. Before connecting to hardwire box (#ATF6300-WH sold
separately), select the 3-wire port and remove the cover
[Fig. 3].
2. Use the joiner (included) or flexible connector (sold separately)
to Connect the fixture to the hardware box [Fig. 3].
ACCESSORIES (sold separately)
Power cord
ALFT6000-WH-3 6' Power cord
ALFT6000S-WH-3 6' Power feed with On/Off switch
ALFT6016-WH-3 16" Power cord
Power Cord with 90º connector
ALFT60901-WH-3 6" Flexible 3-wire power cord with 90º
connectors (top connection)
ALFT60902-WH-3 6" Flexible 3-wire power cord with 90º
connectors (left connection)
ALFT60903-WH-3 6" Flexible 3-wire power cord with 90º
connectors (bottom connection)
ALFT60904-WH-3 6" Flexible 3-wire power cord with 90º
connectors (right connection)
Hardwire box
ALFT6300-WH Hardwire box with On/Off switch
ALFT6300-OS-WH Hardwire box with motion sensor
Flexible cord with 90º connector
ALFT901-WH-3 6" Flexible 3-wire cord with 90º connectors
(left connection)
ALFT902-WH-3 6" Flexible 3-wire cord with 90º connectors
(bottom connection)
ALFT903-WH-3 6" Flexible 3-wire cord with 90º connectors
(right connection)
ALFT90-WH-3 6" Flexible 3-wire cord with 90º connectors
(top connection)
Flexible connector
FBT6106-WH-3 6" Flexible 3-wire connector
27K 3 0K 35K 40K 50k
Fig 3
Joiner
Connecteur
3-wire port
Port de 3 fils
Flexible Connector
(sold separately)
Connecteur flexible
(vendu séparément)
Hardwire Box
(sold separately)
Boîte de câblage
(vendu séparément)
OR/OU
FBT6100-WH-3 12" Flexible 3-wire connector
FBT6124-WH-3 24" Flexible 3-wire connector
FBT6124-BL-WH-3 24” Power feed with bare leads,
3 wire white
FBT6136-WH-3 36" Flexible 3-wire connector
IMPORTANT : Lire toutes les instructions avant d’installer
rencontre. Conserver pour référence future.
SÉCURITÉ : Pour votre sécurité, ce dispositif doivent être
câblés conformément aux codes électriques locaux et des
ordonnances. Tous les travaux doivent être effectués par un
électricien qualifié.
AVERTISSEMENT : S’assurer est hors tension à partir du
panneau électrique avant de commencer l’installation ou toute
tentative de maintenance.
MISE EN GARDE:
a) UTILISEZ UNIQUEMENT DES AGRAFES ISOLÉES OU DES
ATTACHES EN PLASTIQUE POUR FIXER LES CORDONS;
b) ACHEMINEZ ET FIXEZ LES CORDONS DE MANIÈRE À CE
QU’ILS NE SOIENT PAS PINCÉS OU ENDOMMAGÉS LORSQUE
L’ARMOIRE EST POUSSÉE CONTRE LE MUR;
c) POSITIONNEZ LA LAMPE PORTATIVE DE L’ARMOIRE
PAR RAPPORT À L’ARMOIRE DE MANIÈRE À CE QUE LES
MARQUES DE REMPLACEMENT DE LA LAMPE PUISSENT
ÊTRE LUES LORS DU CHANGEMENT DE LAMPE;
d) NON DESTINÉ À UNE INSTALLATION ENCASTRÉE DANS LES
PLAFONDS OU LES SOFFITES; ET
e) LES CODES D’INSTALLATION APPLICABLES NE PERMETTENT
PAS DE DISSIMULER LES CORDONS LÀ OÙ DES DOMMAGES
À L’ISOLATION PEUVENT PASSER INAPERÇUS. POUR
ÉVITER TOUT RISQUE D’INCENDIE, NE FAITES PAS PASSER
LE CORDON DERRIÈRE LES MURS, LES PLAFONDS,
LES SOFFITES OU LES ARMOIRES OÙ IL PEUT ÊTRE
INACCESSIBLE POUR EXAMEN. LES CORDONS DOIVENT
ÊTRE EXAMINÉS VISUELLEMENT PÉRIODIQUEMENT ET
IMMÉDIATEMENT REMPLACÉS DÈS QU’UN DOMMAGE EST
CONSTATÉ.
COMPOSANTS INCLUS :
• 1 - Luminaire
• 1 - Cap de bout
• 1 - Connecteur
• matériel de montage
Alimentation vendu séparément.
INSTRUCTIONS DE MONTAGE :
LA DISTANCE MAXIMALE À LA PRISE EST DÉTERMINÉE PAR LA
LONGUEUR DU CORDON FOURNI.
1. Éteignez l’alimentation du panneau électrique avant de
commencer l’installation.
2. Vissez les supports de montage à des positions souhaitées.
Insérez luminaire dans les supports de montage [Fig. 1A & B].
3. Connectez le cordon d’alimentation (vendu séparément) vers
le CA [Fig. 1C].
4. Une fois le montage terminé, mettez-la sous tension pour
confirmer le dispositif fonctionne correctement.
5. Sélectionnez la couleur blanche souhaitée à partir de
l’interrupteur CCT situé sur chaque luminaire LEDBAR
(2700 K - 5000 K). [Fig. 2]
27K
3 0K 3 5K
4 0K
50
k
2
7K 30K 35
K 40 K 5
0k
27K 3 0K 35K 4
0K 5
0k
Power Cord (sold separately)
Câblé d’alimentation (vendu séparément)
Fig 1
To AC / Vers le CA
A
B
C
Mounting Bracket
Supports de montage
Screw
Vis
27K 30K 35K 40K 50k
27K 30K 35K 40K 50k
27K 30K 35K 40K 50k
Joiner
Connecteur
Flexible Connector (sold separately)
Connecteur flexible (vendu séparément)
OR/OU
LED RIGID STRIP LIGHT
BANDE DEL RIGIDE SÉRIE LEDBAR (CCT) SERIES
Fig 2
