Side 1/72

Starter Set

29653

Bedienungsanleitung

Instruction Manual

Notice d’utilisation

Gebruiksaanwijzing

Utilisation conforme à sa destination 15

2. Remarque sur la sécurité 15

3. Matériel fourni: 15

4. Caractéristiques techniques 16

5. Indications relatives à la première mise en

service 16

6. Préparatifs 16

7. Mise en service 18

8. Fonctions de la locomotive 19

Indications relatives à l’exploitation 19

10. Dysfonctionnements 19

11. Nettoyage et entretien 20

12. Elimination 20

13. Symboles et signication 20

14. Garantie / Service client 20

15. Entretien et maintien 27

16. Pièces de rechange 32

Lire attentivement la notice d’utilisation avant

la première mise en service. La version la plus

récente de cette notice d‘utilisation est disponi-

ble en ligne sur www.maerklin.de, sur la page

du produit, sous „Téléchargements“. La notice

d‘utilisation fait partie intégrante du produit;

elle doit donc être conservée et, le cas échéant,

transmise avec le produit.

1. Beoogd gebruik 21

2. Veiligheidsvoorschriften 21

3. Leveringsomvang: 21

4. Technische gegevens 22

5. Aanwijzingen voor het in gebruik nemen 22

6. Voorbereidingen 22

7. Ingebruikname 24

8. Functies van de locomotief 25

9. Opmerkingen over de werking 25

10. Storingen 25

11. Reinigen en onderhoud 26

12. Afdanken 26

13. Symbolen en hun betekenis 26

14. Garantie / Klantenservice 26

15. Onderhoud en handhaving 27

16. Onderdelen 32

Lees voor het in bedrijfnemen van het product,

eerst de gebruiksaanwijzing aandachtig door. De

meest recente versie van deze bedieningshand-

leiding is te vinden op www.maerklin.de op de

productpagina onder Downloads. De gebruik-

saanwijzing is een wezelijk bestandsdeel van het

product en dient derhalve bewaard en meegege-

ven te worden bij het afstaan van het product aan

derden.

1. Bestimmungsgemäße Verwendung 3

2. Sicherheitshinweise 3

3. Lieferumfang 3

4. Technische Daten 4

Hinweise zur ersten Inbetriebnahme 4

6. Vorbereitungen 4

7. Inbetriebnahme 6

8. Funktionen der Lokomotive 7

9. Betriebshinweise 7

10. Funktionsstörungen 8

11. Reinigung und Wartung 8

12. Entsorgung 8

13. Symbole und Bedeutung 8

14. Garantie / Kundenservice 8

15. Wartung und Instandhaltung 27

16. Ersatzteile 32

Lesen Sie die Bedienungsanleitung vor der

ersten Inbetriebnahme aufmerksam durch. Den

aktuellsten Stand dieser Bedienungsanleitung

nden Sie online auf www.maerklin.de auf der

Seite zum Produkt unter „Downloads“. Die Bedie-

nungsanleitung ist Bestandteil des Produktes und

muss deshalb aufbewahrt sowie bei Weitergabe

des Produktes an Dritte mitgegeben werden.

1. Using the Product as Intended 9

2. Safety Notes 9

3. Contents 9

4. Technical Information 10

Notes about Using this Model for the First Time

6. Preparations 10

7. Operating 12

8. Locomotive Functions 13

9. Information about Operating the Train 13

10. Trouble Running the Train 13

11. Cleaning and Maintenance 14

12. Disposing 14

13. Symbols and Their Meaning 14

14. Warranty / Customer Service 14

15. Service and maintenance 27

16. Spare parts 32

Carefully read through the operating instructions

before using the model for the rst time. The

current version of these operating instructions

can be found at www.maerklin.de on the page for

this product under „Downloads“. The operating

instructions come with the product and must the-

refore be kept as well as passed on when giving

the product to a third party.

Sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt

aus dem Hause Märklin entschieden haben. Mit

seiner über 160jährigen Firmengeschichte beweist

Märklin jeden Tag aufs Neue, dass jedes einzelne

Produkt für Tradition, Qualität, technische Inno-

vationen und eine erfolgreiche Marktführerschaft

steht. Sie sehen, dass viele Argumente für Märklin

sprechen.

Wir wünschen Ihnen viel Spaß und Freude mit

Ihrem neuen Märklin-Produkt, das wir mit größter

Sorgfalt und Leidenschaft für Sie gefertigt haben.

Sollten Sie Anregungen und Ideen haben, stehen

wir Ihnen gerne jederzeit zur Verfügung.

Ihr Märklin-Team

1. Bestimmungsgemäße Verwendung

Dieses Produkt ist eine Modelleisenbahn für Kinder

ab 6 Jahren in der Spurweite H0 (Maßstab 1:87).

• Der Zug kann auf Modellbahnanlagen, welche

mit dem Märklin-C-Gleis (siehe Packungsinhalt)

ausgestattet sind, betrieben werden.

•

Der Zug kann auf H0 K-Gleisen betrieben werden.

2. Sicherheitshinweise

Lesen Sie unbedingt die folgenden Sicherheits-

hinweise vor dem ersten Einsatz eines Märklin-

Produktes.

Schaltnetzteile für Spielzeuge sind nicht dazu

geeignet, als Spielzeug benutzt zu werden.

Die Benutzung muss unter ständiger Überwa-

chung der Eltern erfolgen.

• Weisen Sie Ihre Kinder unbedingt darauf hin,

das Schaltnetzteil nur entsprechend seiner

Bestimmung zu verwenden.

• Weisen Sie Ihre Kinder unbedingt auf die

Gefahren des Haushaltsstromnetzes hin.

• Überprüfen Sie optisch in regelmäßigen

Abständen (je nach Häugkeit des Spielbe-

triebes) wenigstens 1 x pro Woche das Schalt-

netzteil und seine Anschlussleitung im vom

Haushaltsstromnetz getrennten Zustand auf

Beschädigung. Beim geringsten Verdacht einer

Beschädigung darf das Schaltnetzteil erst nach

der Reparatur durch den Märklin-Reparatur-

Service weiterverwendet werden.

• Das Spielzeug darf nur mit einem Schaltnetzteil

für Spielzeuge benutzt werden.

• Das Schaltnetzteil darf nur an eine Netzsteck-

dose mit der auf dem Typenschild des Schalt-

netzteils angegebenen Netzspannung ange-

schlossen werden.

• Das Schaltnetzteil ist ausschließlich zum Ge-

brauch in trockenen Räumen bestimmt.

• Das Schaltnetzteil ist kein Spielzeug. Es dient zur

Stromversorgung der Modellbahnanlage.

• Beim Transport des Schaltnetzteiles darf dieses nie

am Anschlusskabel gehalten werden.

• Das Produkt darf nur in geschlossenen Räumen

verwendet werden.

• Lagern Sie das Produkt nicht unter direkter

Sonneneinstrahlung, starken Temperatur-

schwankungen oder hoher Luftfeuchtigkeit.

• Die Lok darf nur aus einer Leistungsquelle

versorgt werden.

• ACHTUNG! Nicht geeignet für Kinder unter 3

Jahren. Funktionsbedingte scharfe Kanten und

Spitzen. Erstickungsgefahr wegen abbrech- und

verschluckbarer Kleinteile. Missbrauch des

Netzteils kann zu einem elektrischen Schlag

führen.

• ACHTUNG! Beschädigte Fahrzeuge aus dem

Zugverband nehmen und reparieren lassen.

Defekte Fahrzeuge dürfen nicht mehr verwen-

det werden.

• Verbaute LED`s entsprechen der Laserklasse 1

nach Norm EN 60825-1.

2.1 Wichtige Hinweise

• Es darf nur das beiliegende Schaltnetzteil 66201

verwendet werden.

• Wartung, Instandhaltung und Reparaturen

dürfen nur durch Erwachsene durchgeführt

werden.

• Die Lokomotive darf im Spielbetrieb nur mit

aufgesetztem Gehäuse benützt werden.

• Für Reparaturen oder Ersatzteile wenden Sie

sich bitte an Ihren Märklin-Fachhändler.

3. Lieferumfang

Zug 3-teilig

12 gebogene C-Gleise 24130

1 gebogene C-Gleise 24224

1 gerade C-Gleise 188 mm 24188

1 Basisstation C-Gleis 188 mm

4 gerade C-Gleise 172 mm 24172

1 Weiche C-Gleis links 24611

1 Gleisende mit Prellbock

1 Schaltnetzteil 66201

1 IR-Controller

2 Batterien Type AAA/LR 03 1,5V

1 Traktor

Landwirtschaftliches Ladegut

Bedienungsanleitung

Garantieurkunde

4. Technische Daten

Schaltnetzteil: Eingang 230V AC,

Ausgang 18V DC/18VA

Spannungsversorgung Zug: max 22 V

Leistungsaufnahme Zug: max 13 VA

Spurweite H0 (Maßstab 1:87)

4.1 Überlastschutz

Eine eingebaute Überlastsicherung schützt das

Schaltnetzteil bei Überlastung oder Kurzschluss

vor Beschädigungen. Die Lokomotiven bleiben alle

stehen (siehe Punkt 10).

4.2 Gesetzliche Informationspichten

https://www.maerklin.de/compliance

• Standby Ökodesign Verordnung (EU) 2023/826

Hinweise zur ersten Inbetriebnahme

• Schaltnetzteil darf noch nicht in die Netzsteck-

dose eingesteckt werden.

• Anlage gemäß Punkt 6 aufbauen.

6. Vorbereitungen

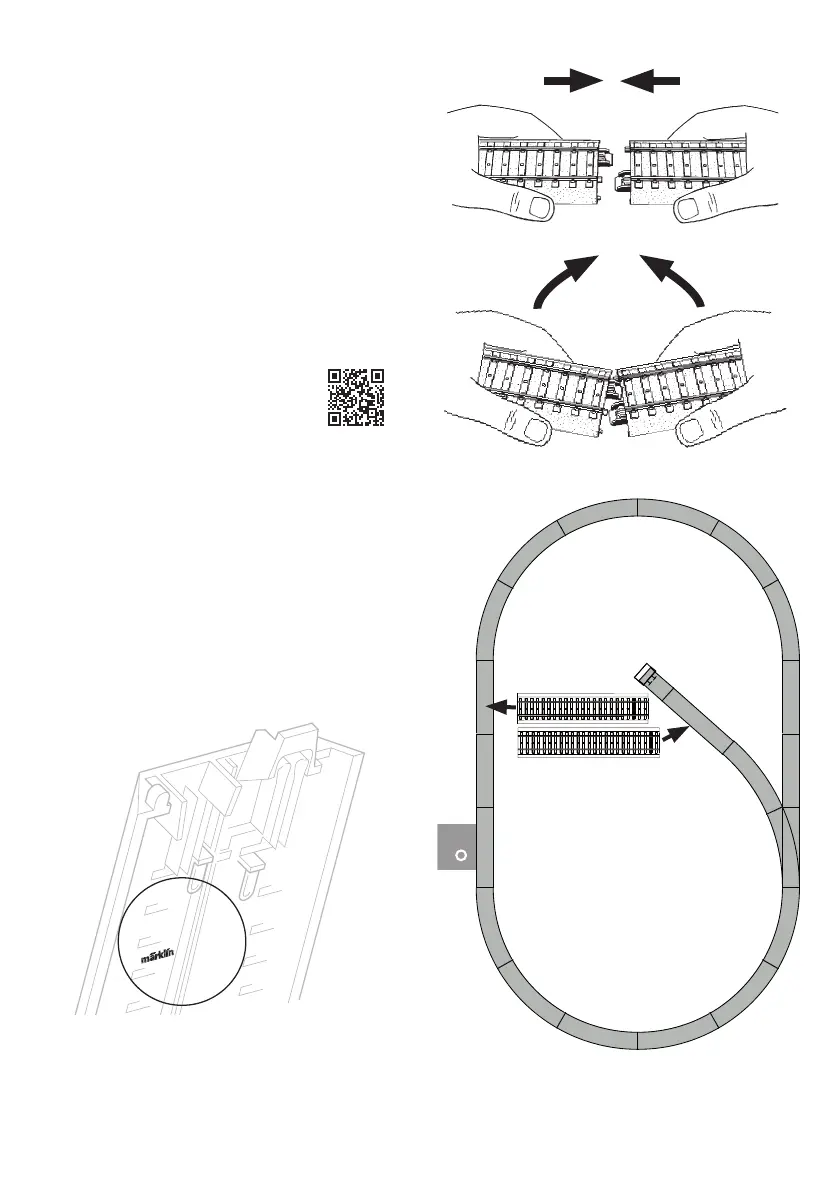

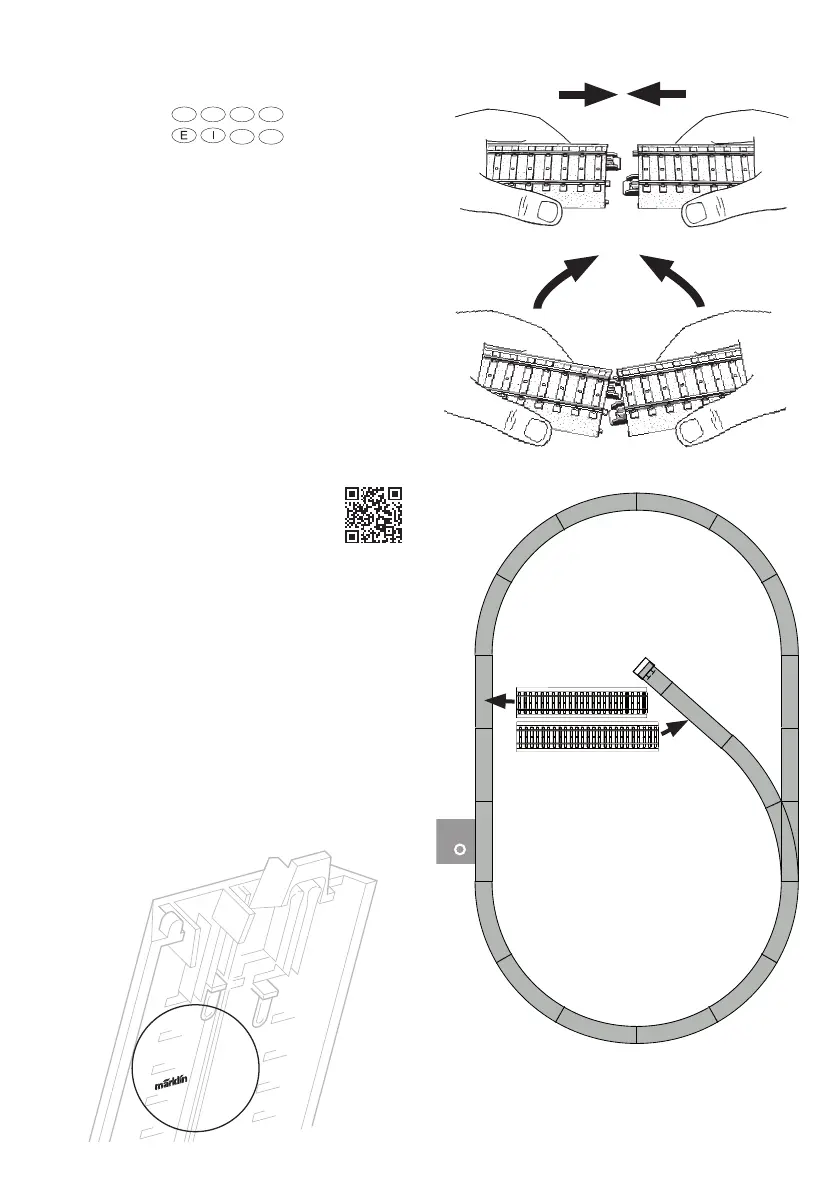

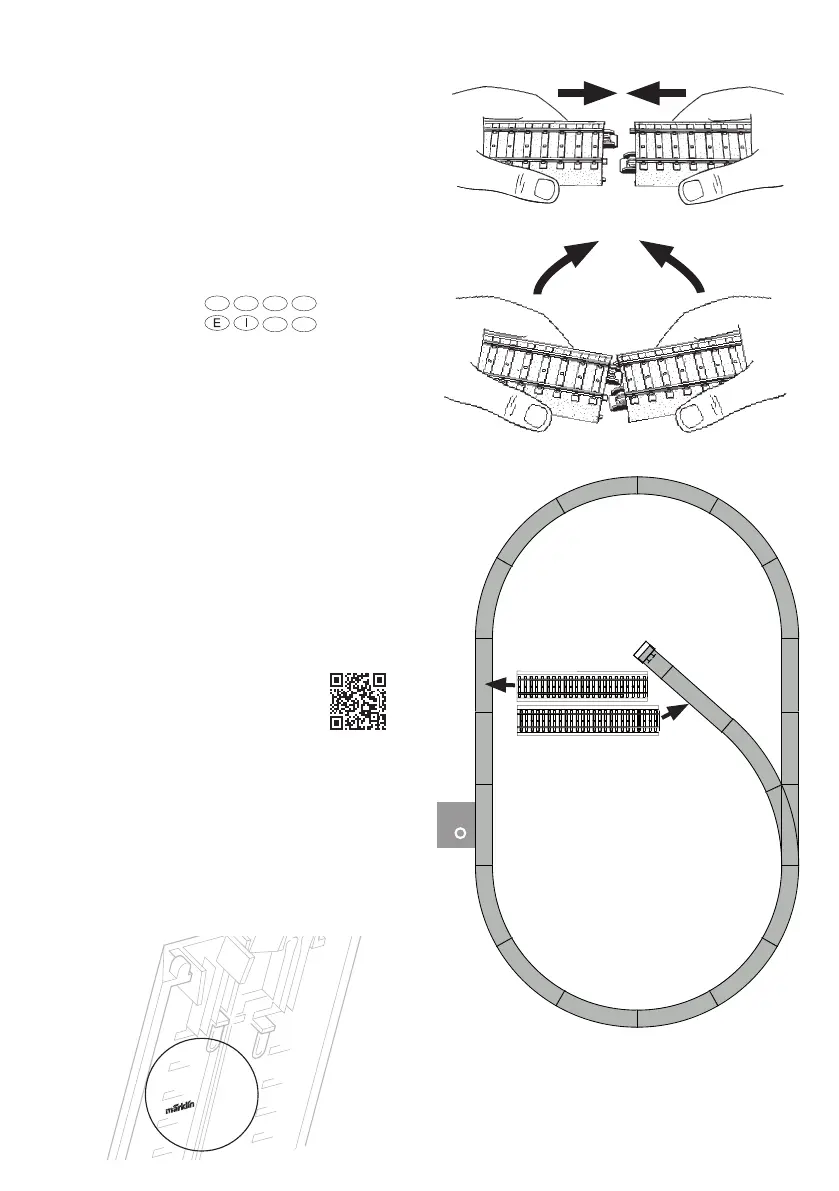

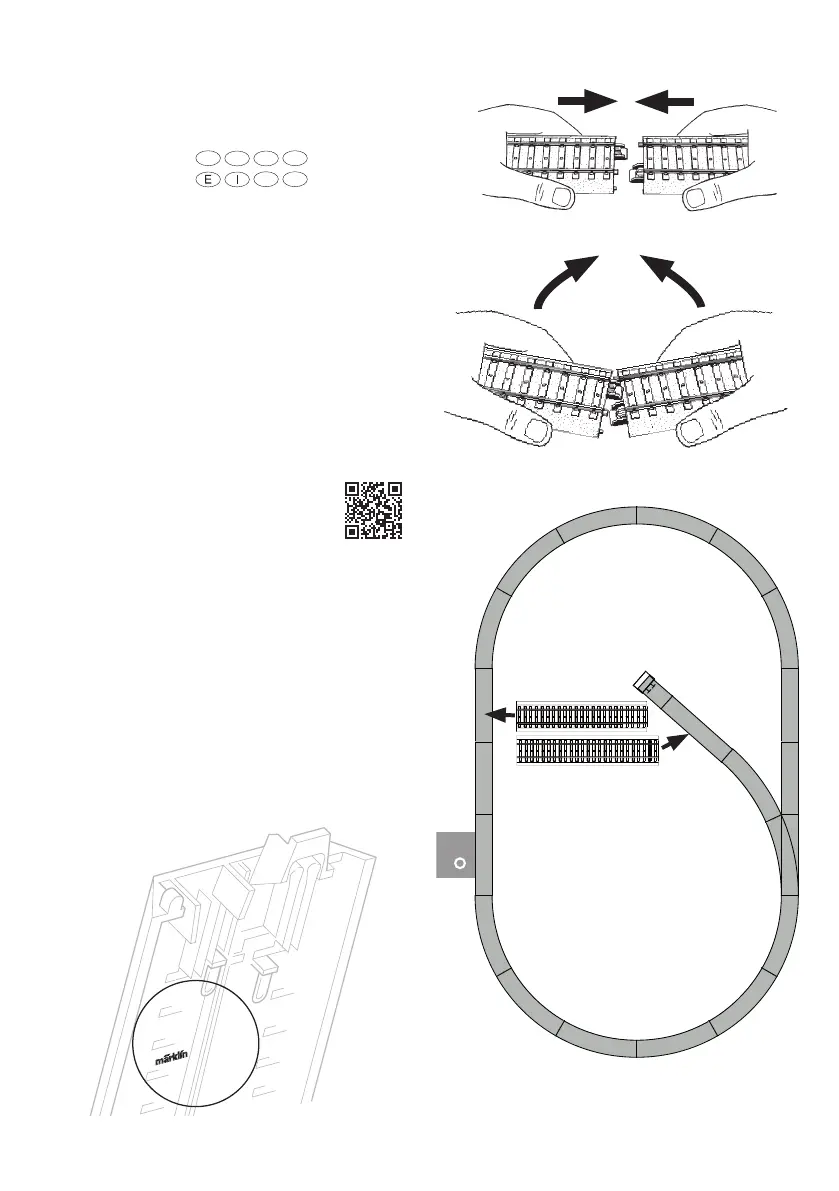

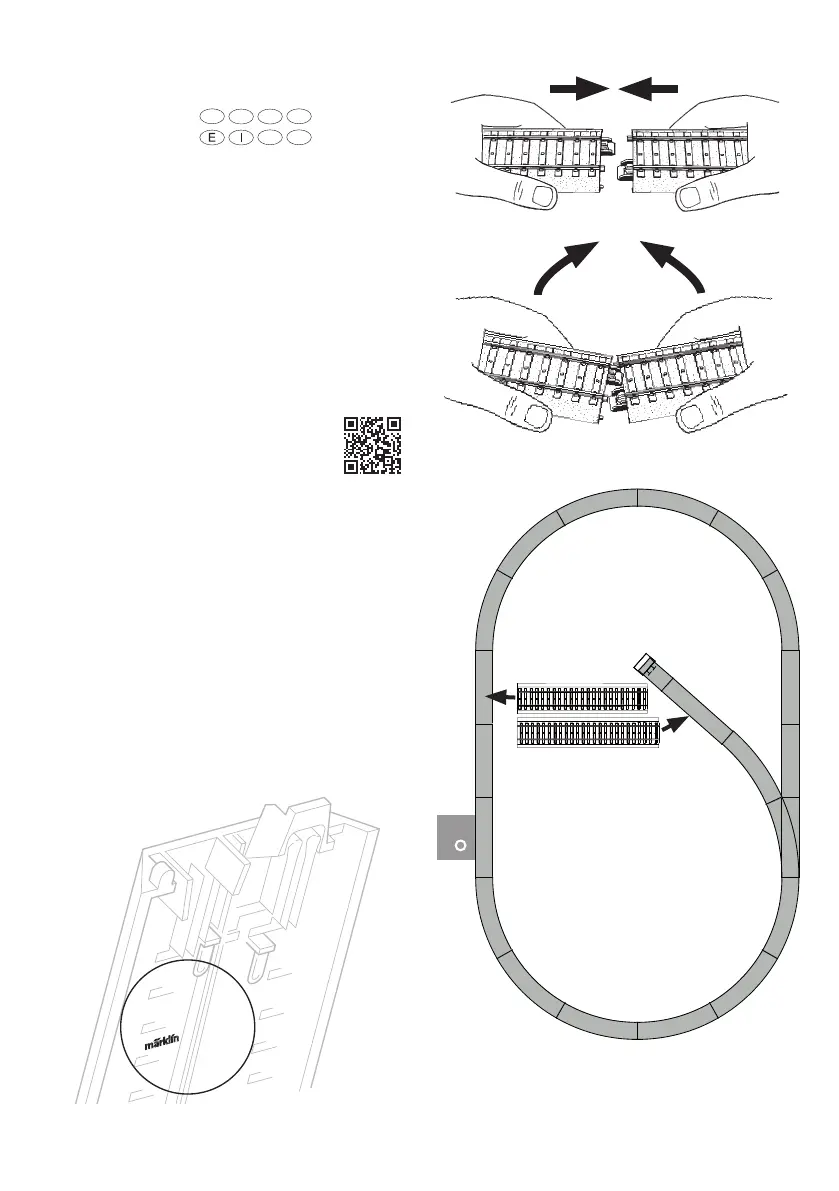

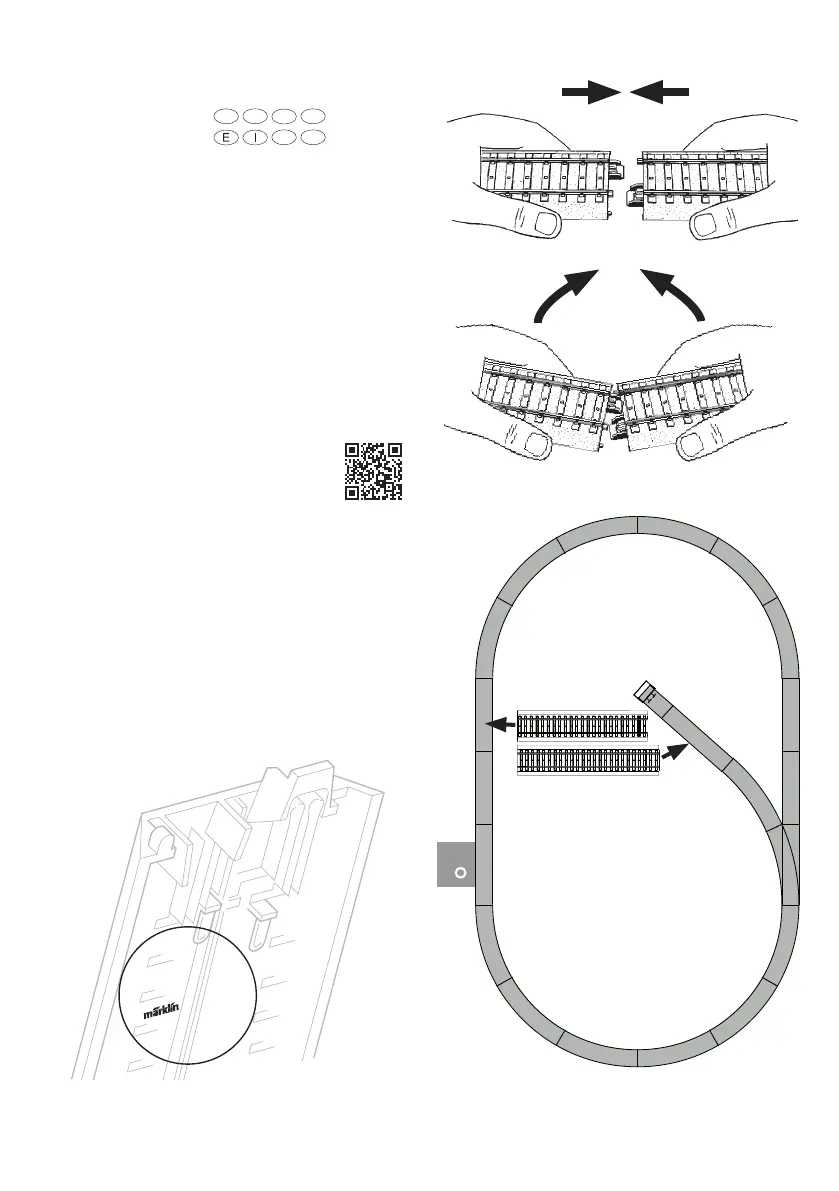

6.1 Gleisanschluss und Aufbau

Beim Aufbauen bitte die Gleisnummern und Rei-

henfolge beachten!

Gleise zusammenstecken

Lösen

172

24 172

Gleisbild

STOP









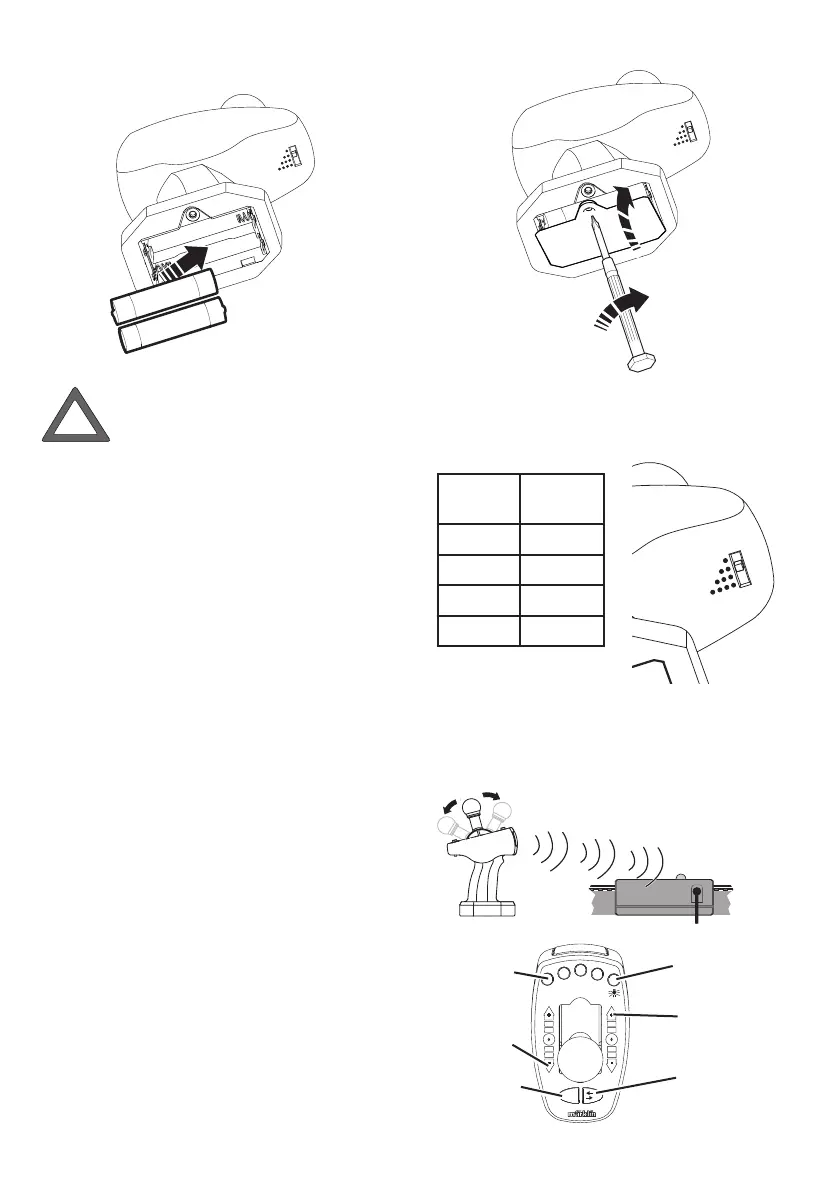

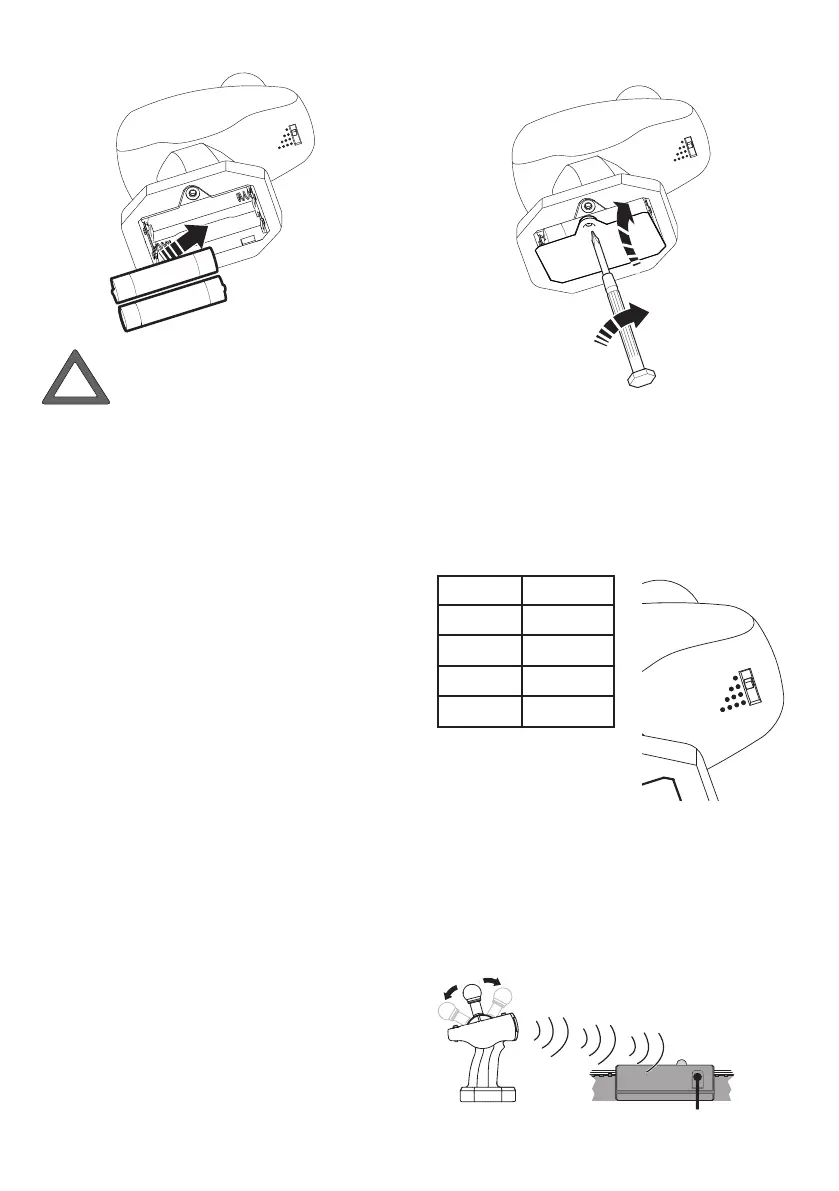

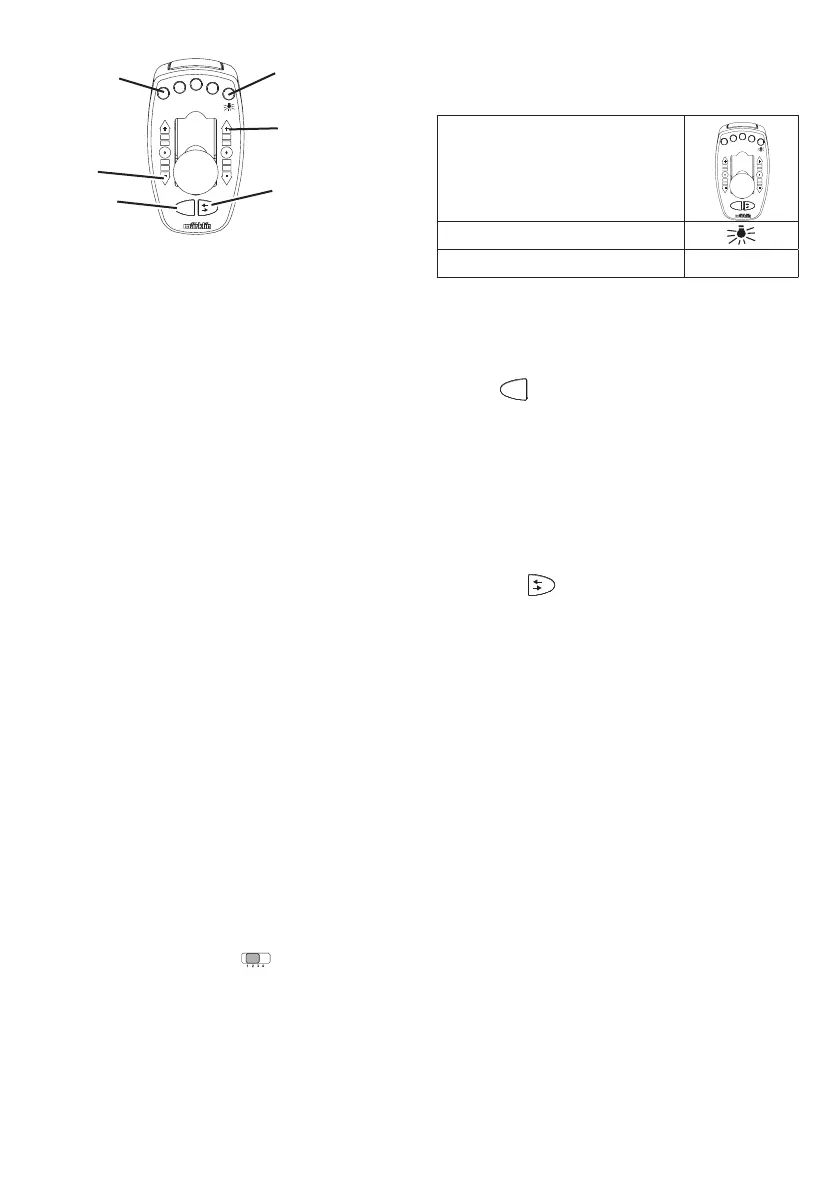

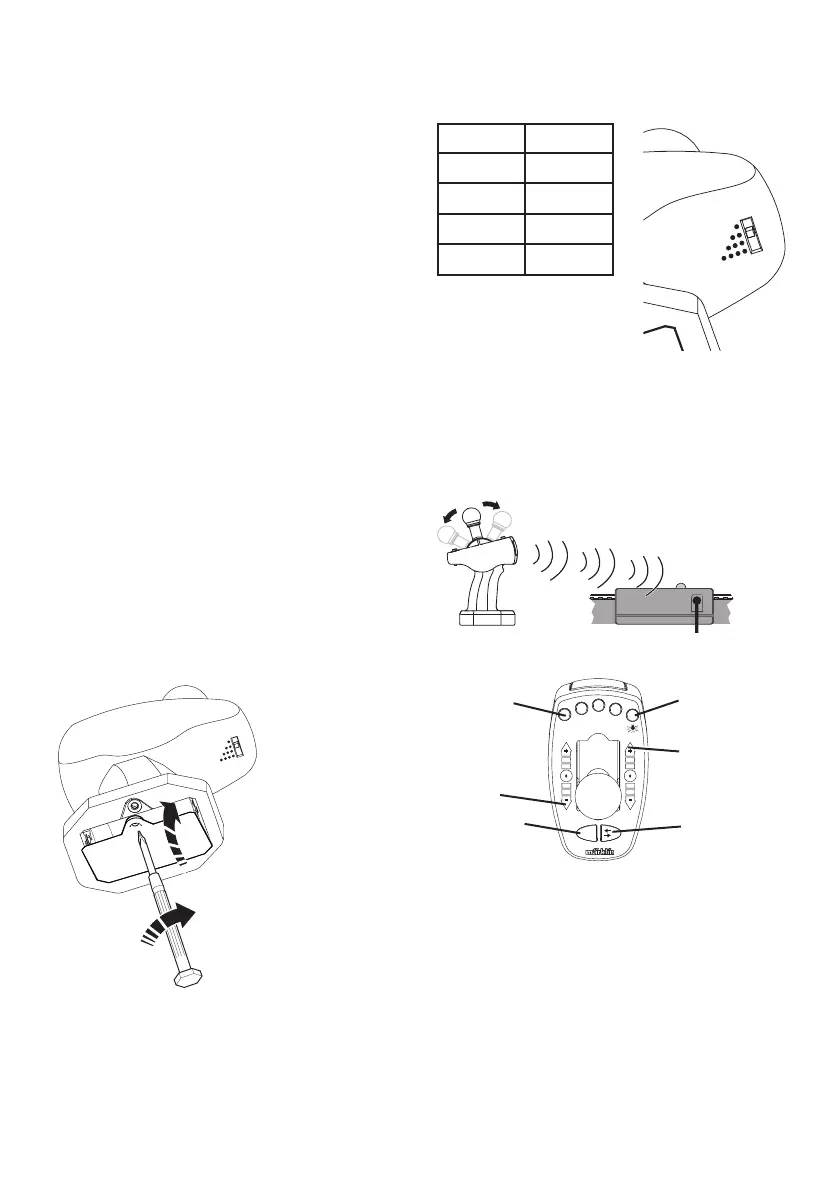

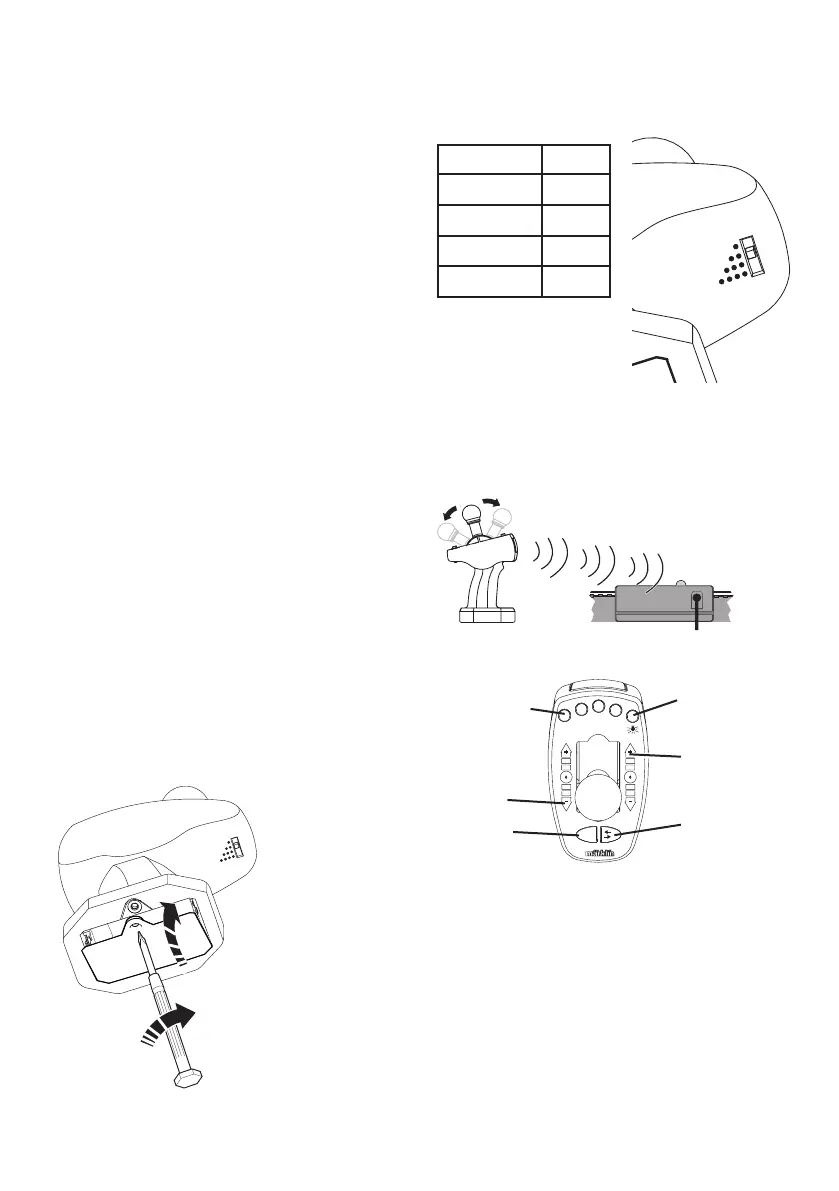

6.4 IR-Controller



6.5 Inbetriebnahme des IR-Controller

Vor Inbetriebnahme des Steuergerätes müssen zu-

erst 2 Batterien des Types AAA eingelegt werden.

Siehe nachfolgende Illustration.

Batteriefach aufschrauben und abheben.

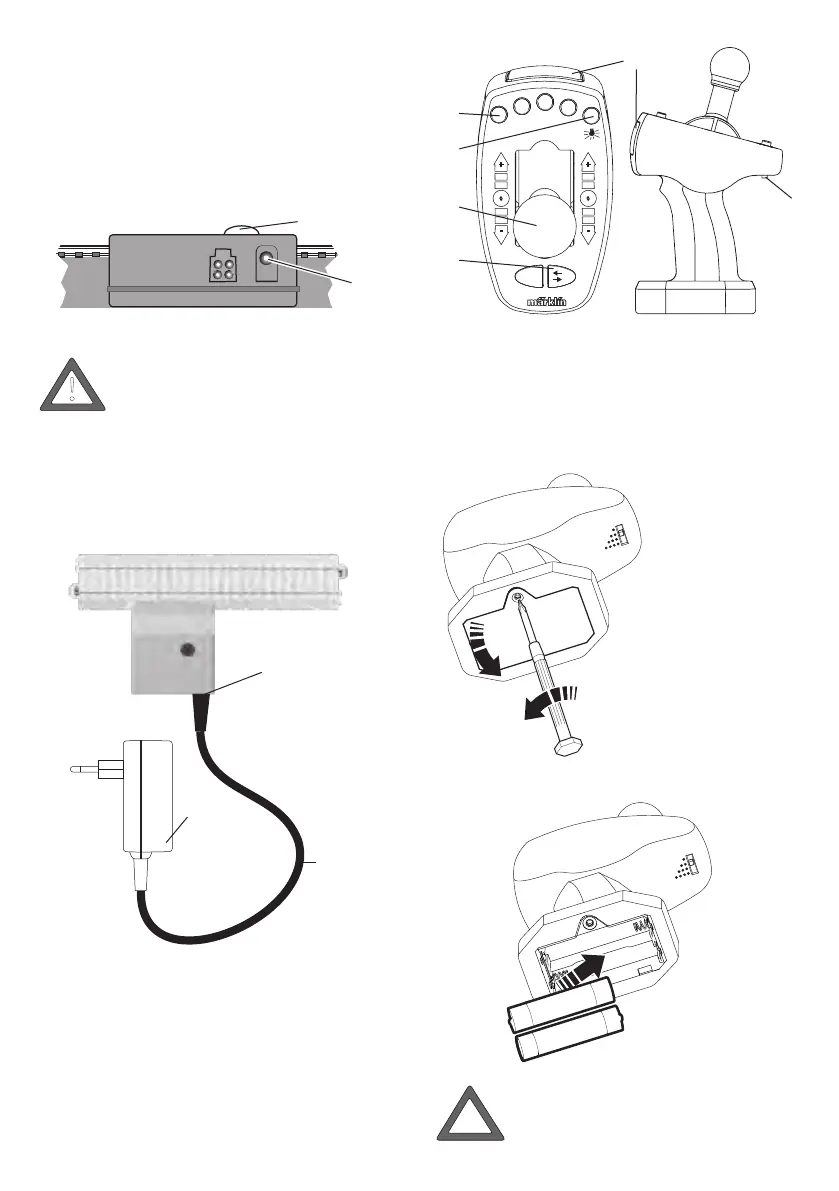

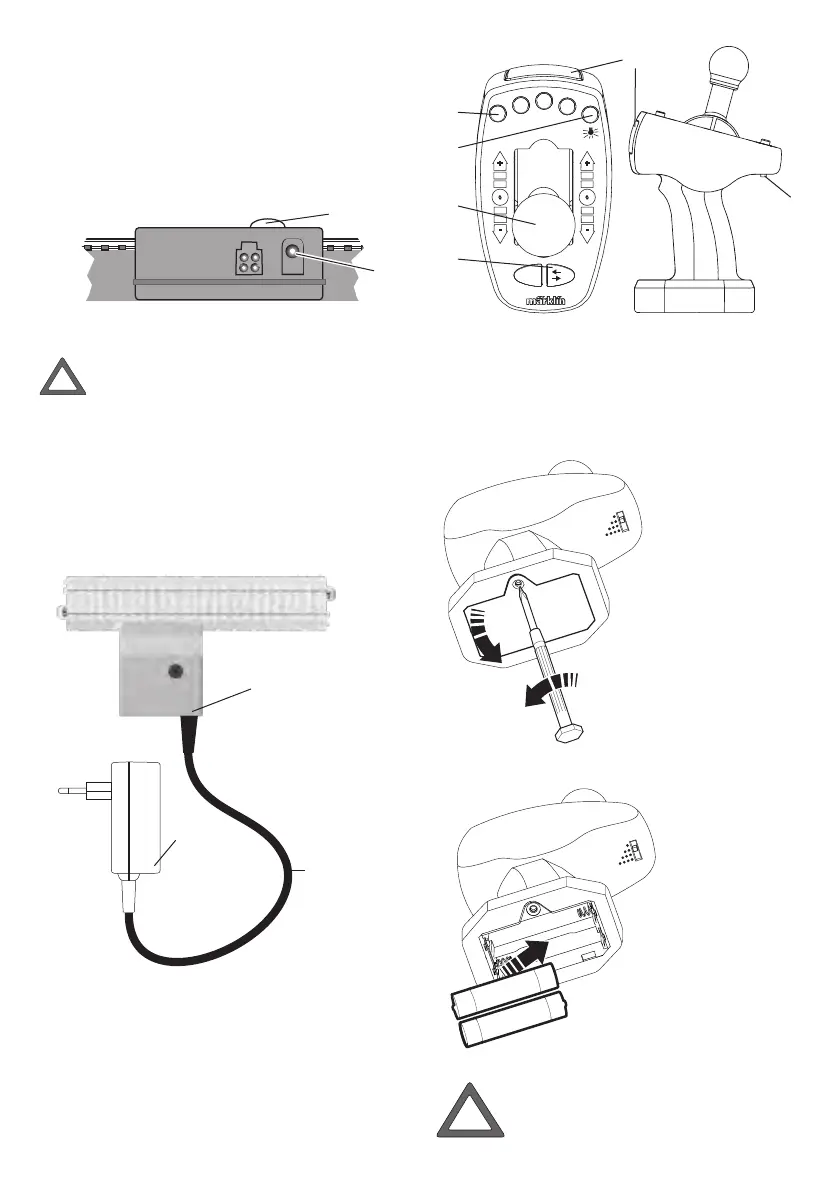

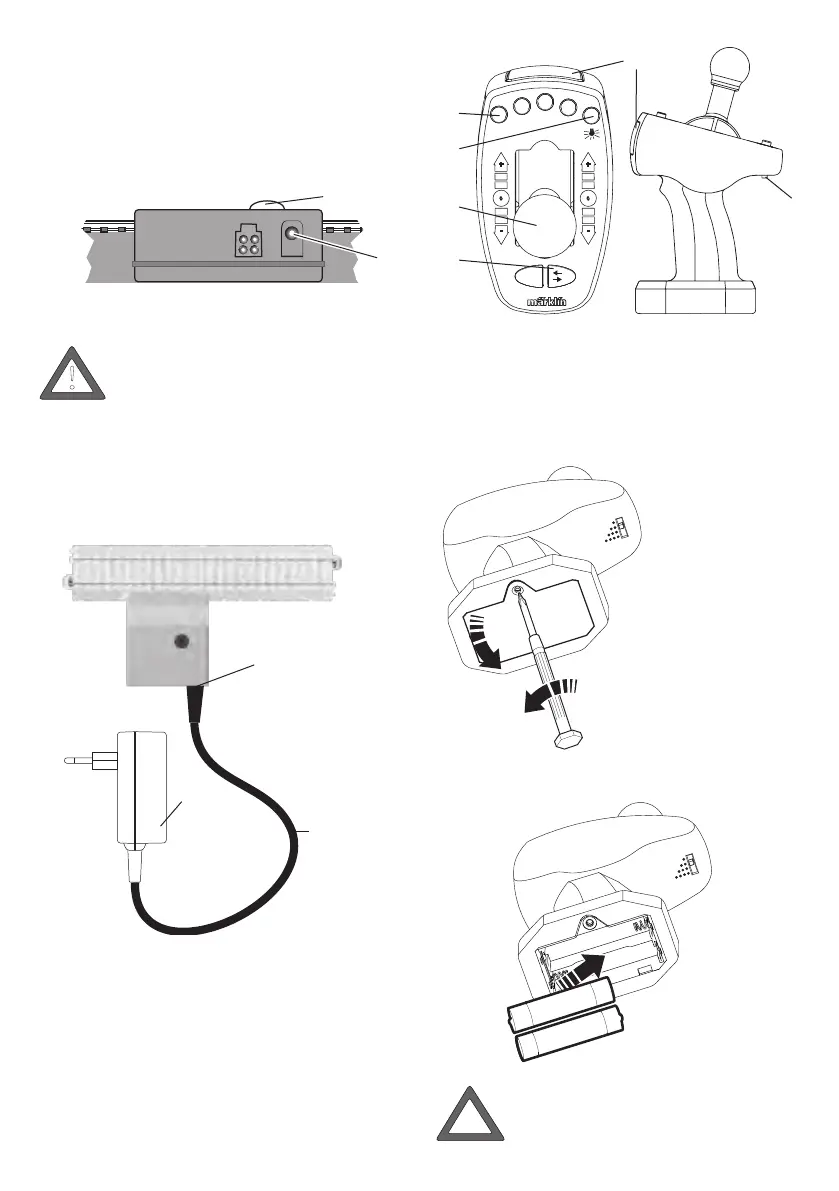

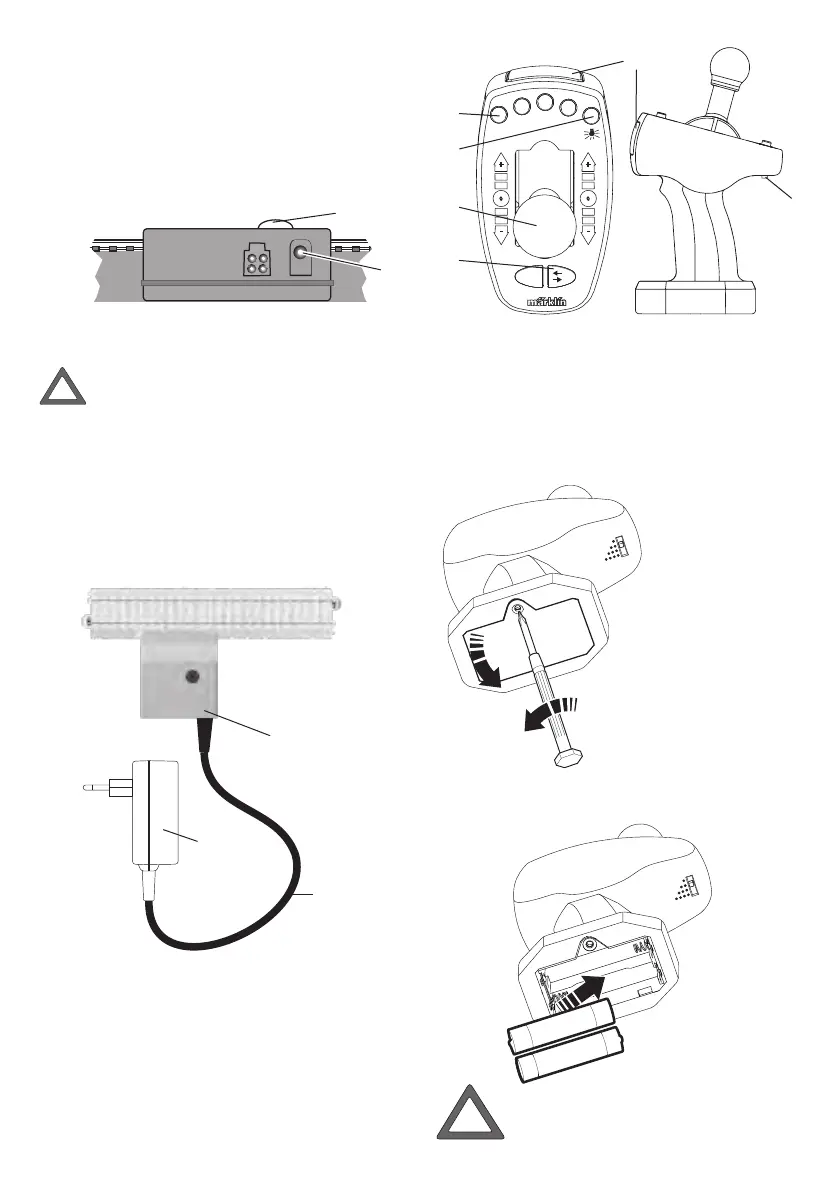

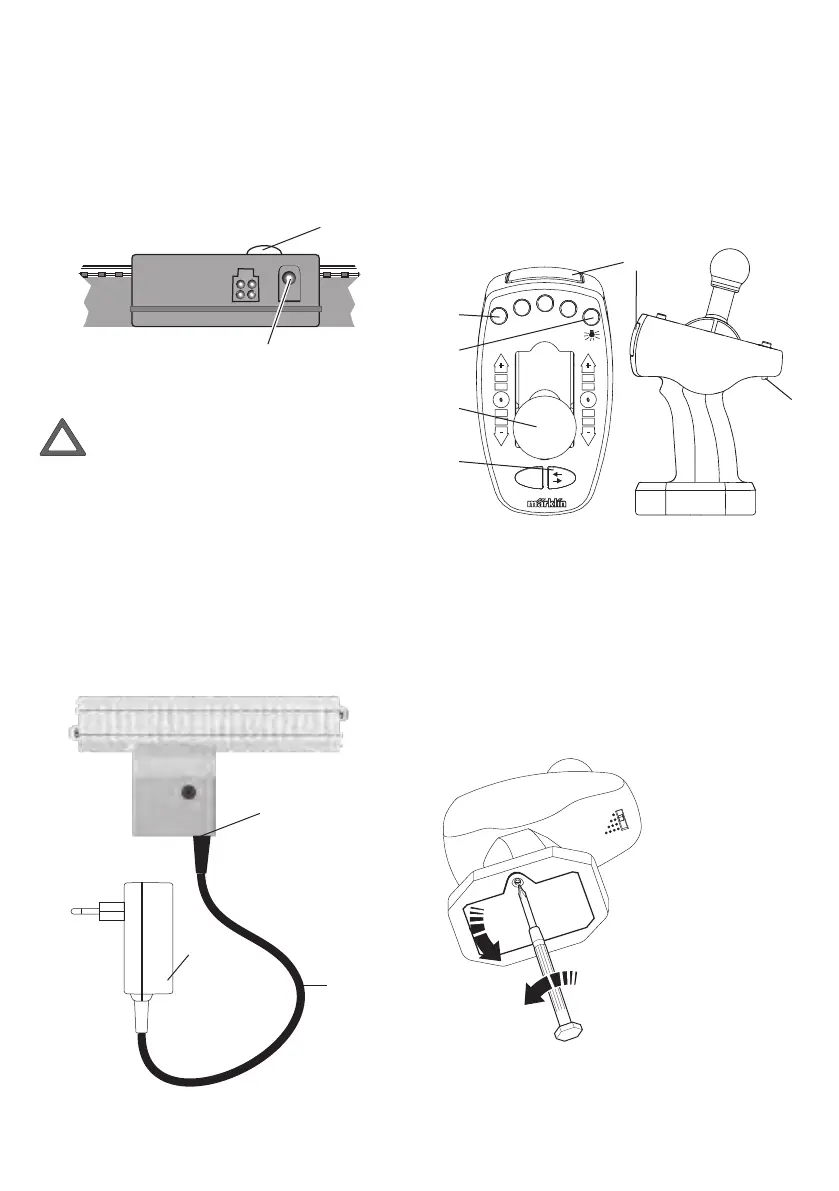

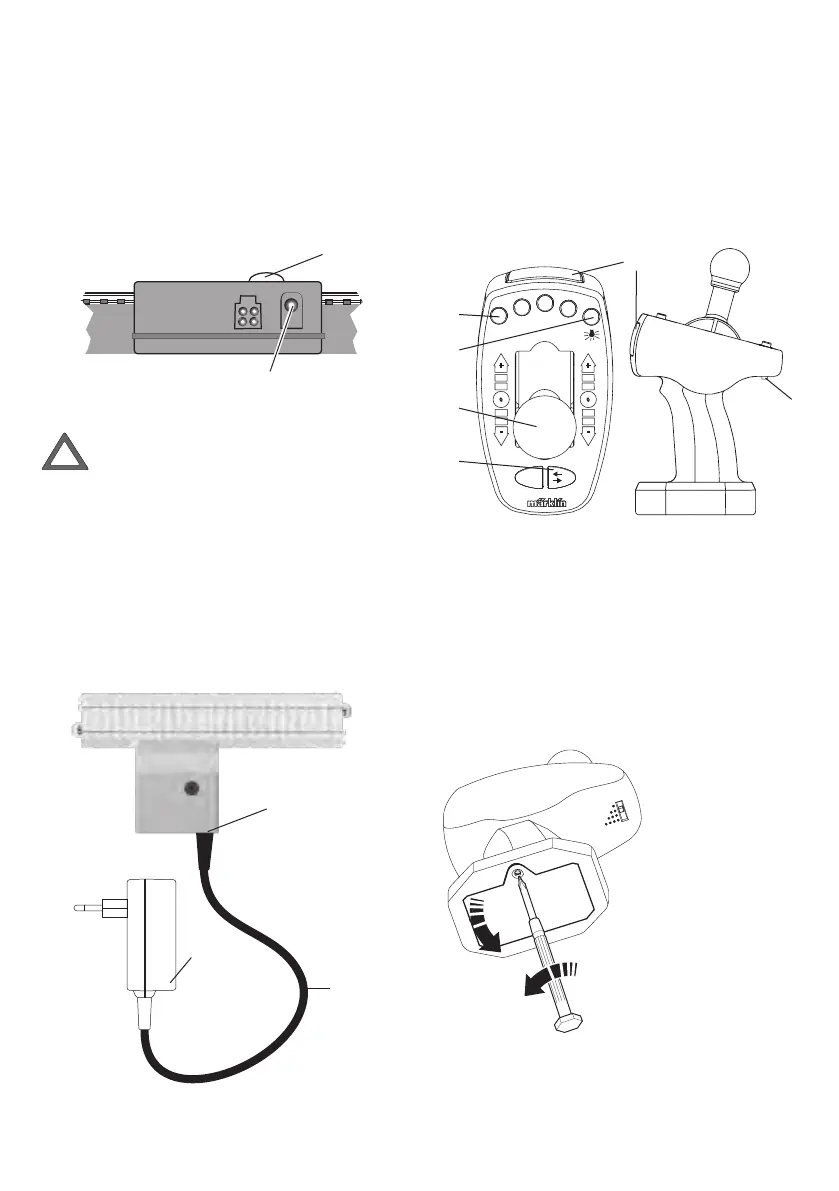

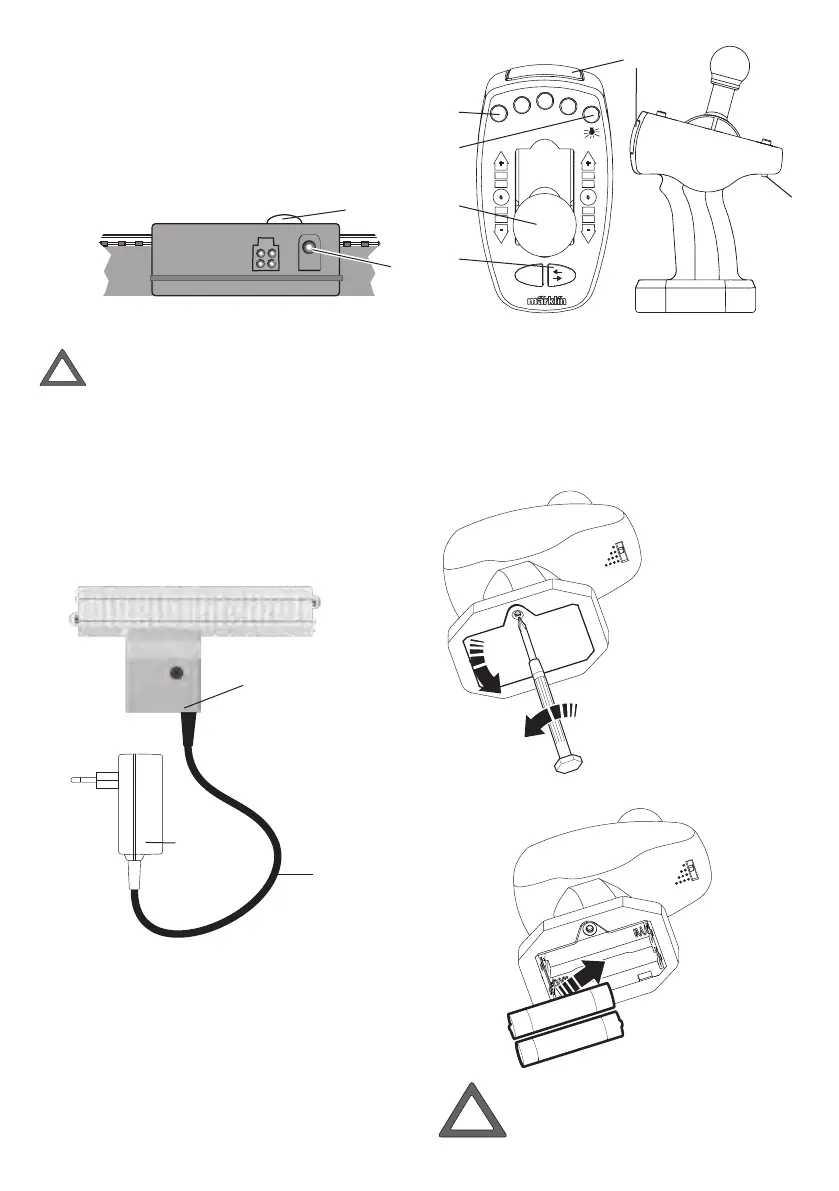

6.3 Anschluss der Basisstation

Wichtiger Hinweis:

Der Anschluss der Basisstation darf nur

an das beiliegende Schaltnetzteil erfolgen. Eine

Verwendung anderer Schaltnetzteile oder Trans-

formatoren ist nicht zulässig!

Die Basisstation benötigt das Schaltnetzteil zur

Leistungsversorgung. Daher muss nur das Schalt-

netzteil (1) mit dem Kabel (2) an die Buchse der

Basisstation (3) gesteckt werden.







4 – Linse

5 – Funktionstasten

6 – Geschwindigkeitsregler

7 – Fahrtrichtung ändern / Zughalt

8 – Lichttaste

9 – Adresswahlschalter



2 x Batterien Type AAA (Micro) gemäß Zeichnung

einlegen.

Batterien nur paarweise einlegen oder

tauschen!

Polarität beachten!

1 – Schaltnetzteil

2 – Anschlusskabel

3 – Basisstation mit Buchse

4 – Linse

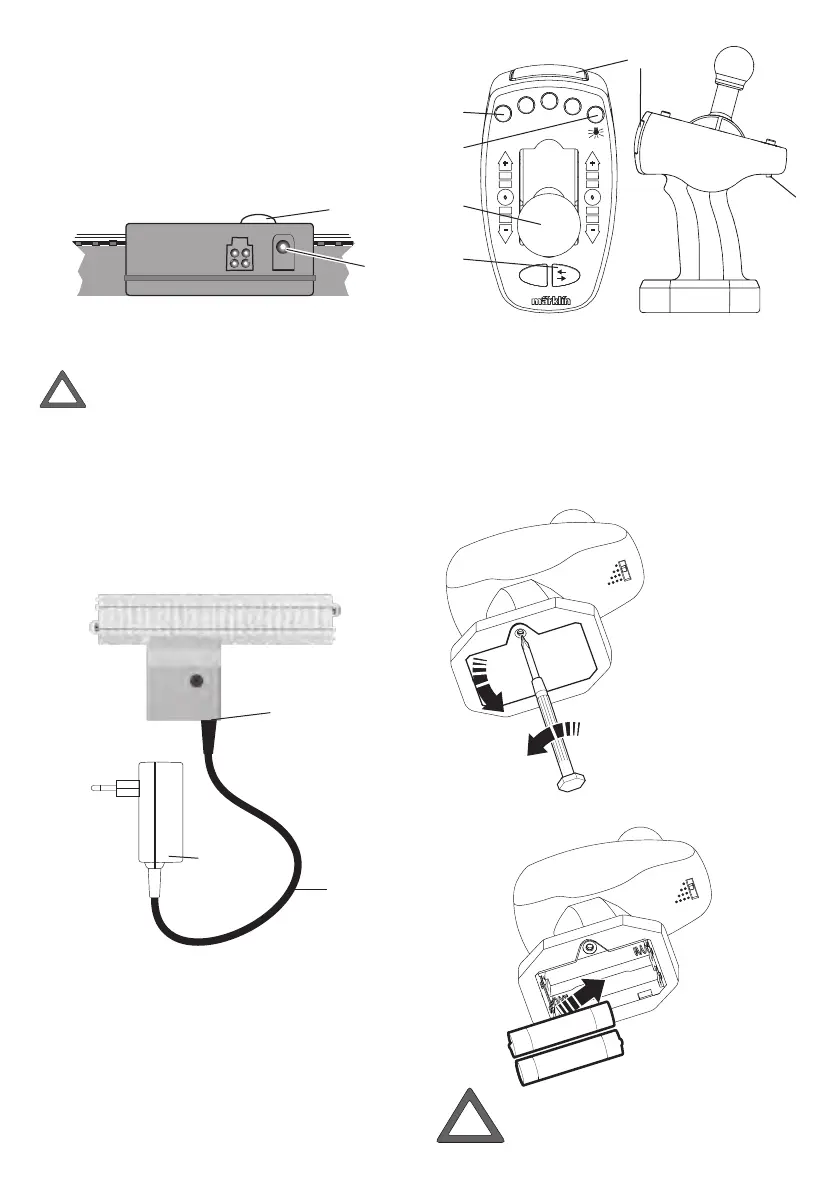

6.2 Schaltnetzteil • IR-Controller • Basisstation



Basisstation



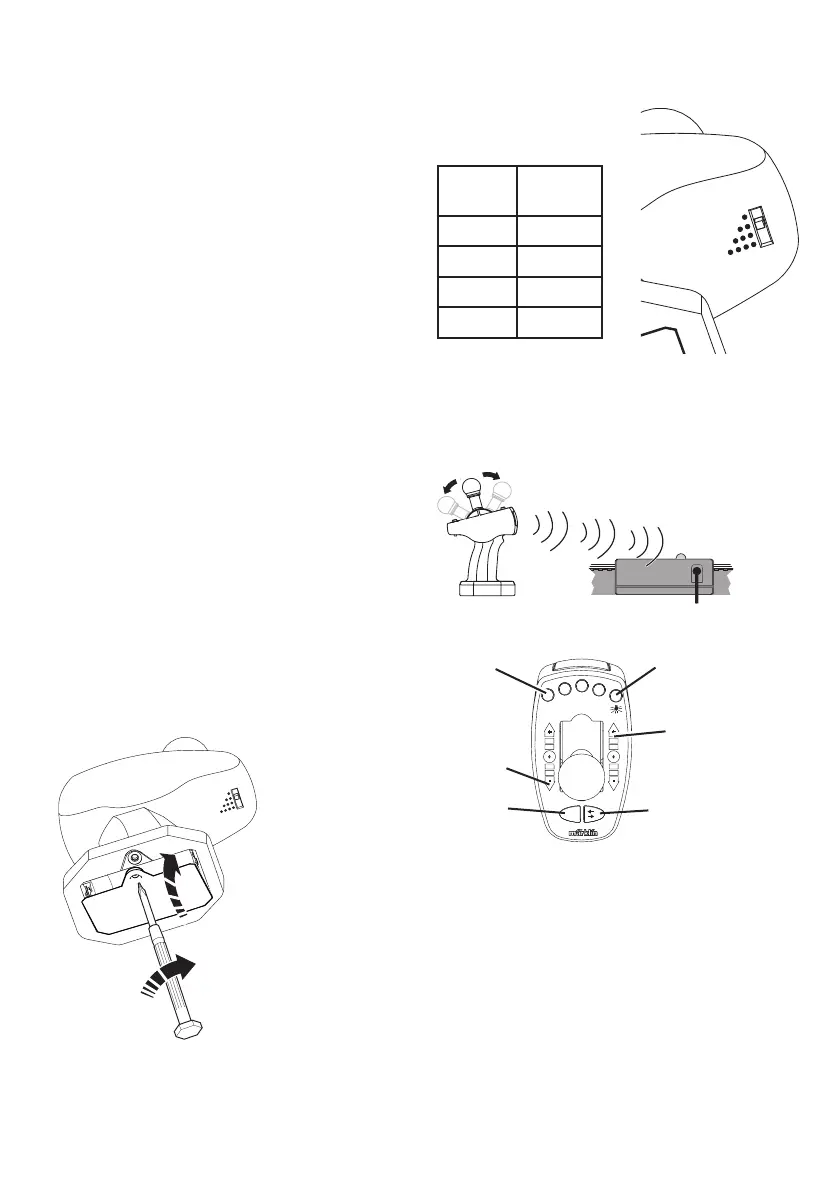

Batteriefachdeckel auegen und festschrauben.

Richtige Adresse gewählt? (siehe Punkt 8).

IR-Controller mit der Linse in Richtung der Basis-

station halten. Gewünschte Taste betätigen.

Wenn nach dem letzten Befehl 3 Minuten lang

kein weiterer Befehl ausgesendet wird, schaltet

aus Sicherheitsgründen die Basisstation die

Gleisspannung ab.

Sobald Sie den IR-Controller danach wieder

aktivieren, schaltet sich die Basisstation selbst-

ständig ein.

Wird ein Kurzschluss verursacht, schaltet die

Basisstation sich ab und schaltet sich nach Be-

seitigung der Störung selbstständig wieder ein.

* wenn Lok dafür vorgesehen

STOP

7. Inbetriebnahme

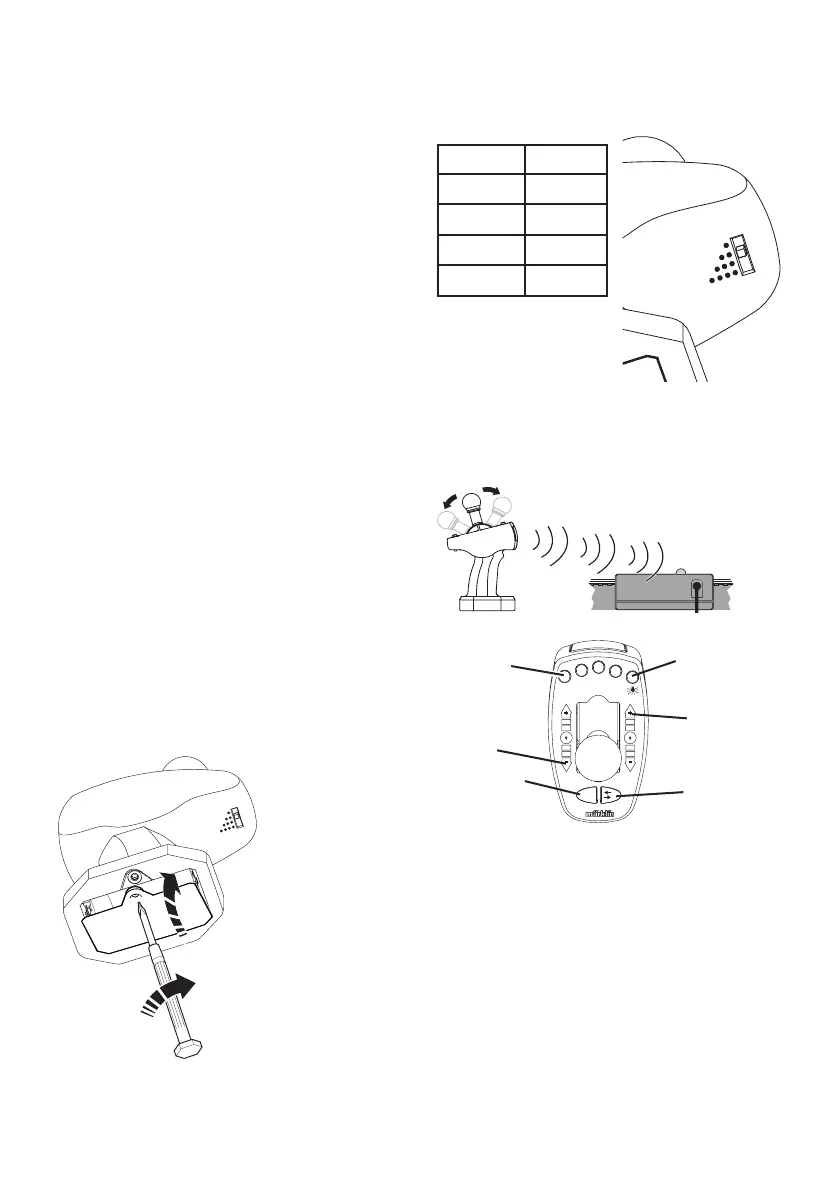

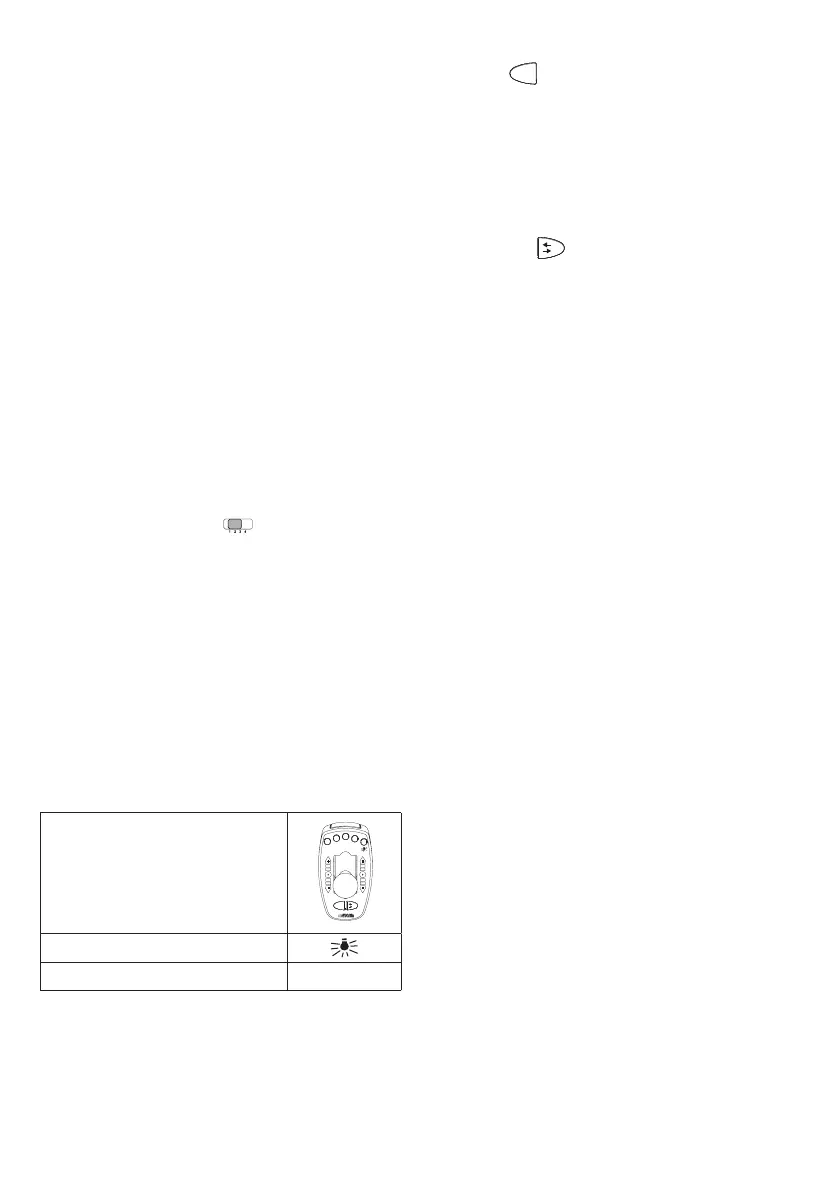

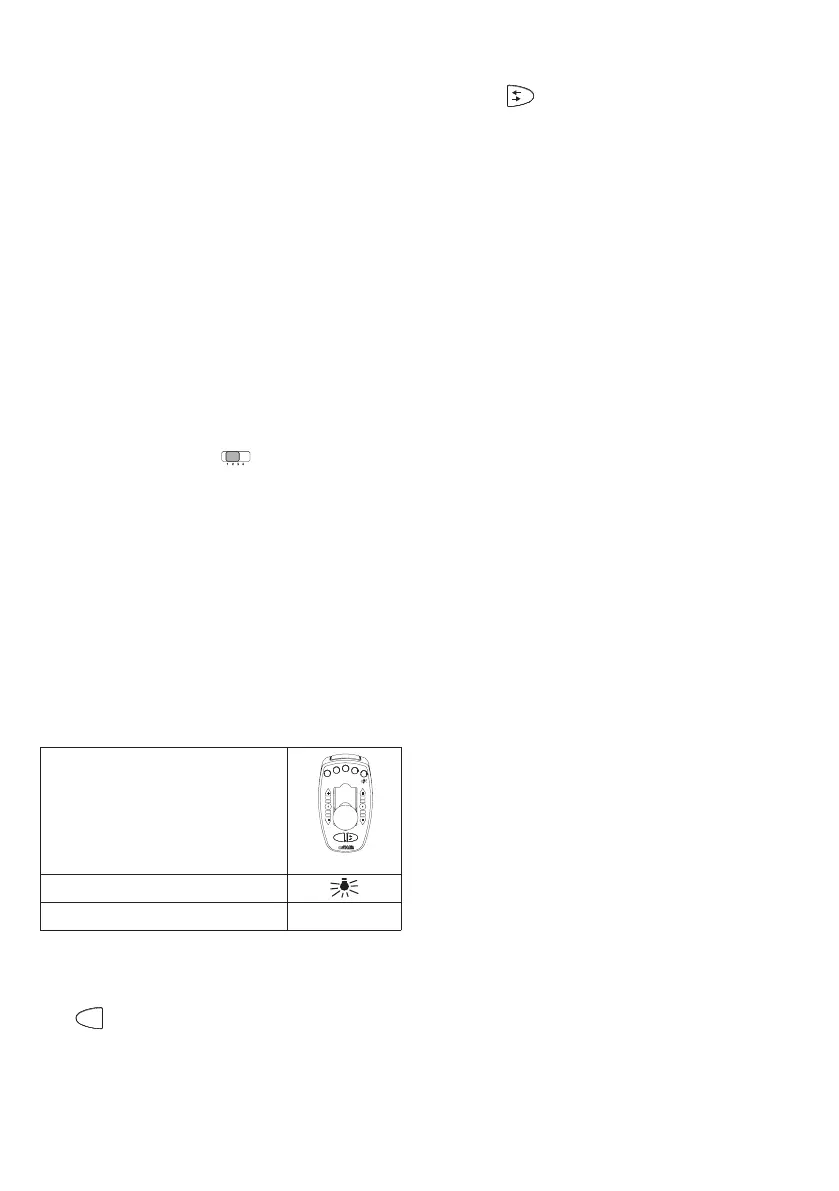

7.1 Adresse auswählen:

(Die jeweilige Adresse entnehmen Sie bitte Abs. 8).

Schalter Adresse

• 78

• • 72

• • • 60

• • • • 24

Licht schalten

Funktionen

1 - 4 schalten *

Beschleunigen

Fahrtrichtung

ändern /

Zughalt

Bremsen

Hinweise zu Batterien und wiederauad-

baren Akkus

• Batterien sollten ausschließlich von Erwachse-

nen eingesetzt und ausgetauscht werden.

• Nicht auadbare Batterien dürfen nicht aufge-

laden werden.

•

Erschöpfte Batterien aus dem Spielzeug heraus-

nehmen

• Auadbare Batterien (Akkus) vor dem Laden

aus dem Spielzeug nehmen.

• Auadbare Batterien (Akkus) nur unter Aufsicht

Erwachsener laden.

• Ungleiche Batterietypen oder neue und

gebrauchte Batterien dürfen nicht zusammen

verwendet werden.

• Batterien mit der richtigen Polarität einlegen.

• Kontakte dürfen nicht kurzgeschlossen werden.

• Batterien gehören nicht in den Hausmüll.

• Jeder Verbraucher in der EG ist gesetzlich

verpichtet, Batterien bei einer Sammelstelle

seiner Gemeinde oder im Handel abzugeben.

Die Batterien werden dadurch einer umwelt-

schonenden Entsorgung zugeführt.

• Batterien, die Schadstoffe enthalten, sind durch

chemische Symbole gekennzeichnet (Cd = Cad-

mium, Hg = Quecksilber, Pb = Blei).

Bitte bewahren Sie diese Bedienungsanleitung auf.

Sie enthält wichtige Informationen.

Notstop

9. Betriebshinweise

Betrieb mit 2 Zügen

Es darf nur ein Schaltnetzteil und eine Basis-

station verwendet werden.

Das beiliegende Schaltnetzteil reicht zur Ver-

sorgung von max. 2 Zügen.

Mit dem Schalter am Controller lässt sich die

jeweilige zu steuernde Lokomotive auswählen

(siehe Abs. 7 und 8).

7.2 Adresse ändern:

Sollten Sie 2 Lokomotiven mit derselben Adresse

besitzen, können Sie die Adresse einer Lokomoti-

ve wie folgt ändern:

Trafo ausstecken und nur die zu programmierende

Lok darf auf dem Gleis stehen. Schieben Sie den

Adresswahlschalter auf die gewünschte Adresse.

Drücken Sie die Taste „Fahrtrichtung ändern“ .

Halten Sie diese gedrückt, während die Linse

des

IR-Controllers zur Basisstation zeigt und Sie den

Transformator wieder einstecken.

Sobald die Beleuchtung leuchtet bzw. blinkt, die

Taste loslassen. Mit dem Einschalten der Beleuch-

tung bzw. dem Blinken wird der Programmiervor-

gang angezeigt. Sobald das Licht erlischt, ist die

Programmierung abgeschlossen. Die Lok kann

nun mit der neuen Adresse gefahren werden.

8. Funktionen der Lokomotive

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 1 - 255

• Adresse ab Werk: 72

• Name ab Werk: DH 240 Farm

• Spitzenbeleuchtung, im Digitalbetrieb schaltbar.

•

ABV—Veränderbare Anfahr-/Bremsverzögerung.

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/

Bremsverzögerung, Höchstgeschwindigkeit):

Über Control Unit, Mobile Station oder

Central Station.

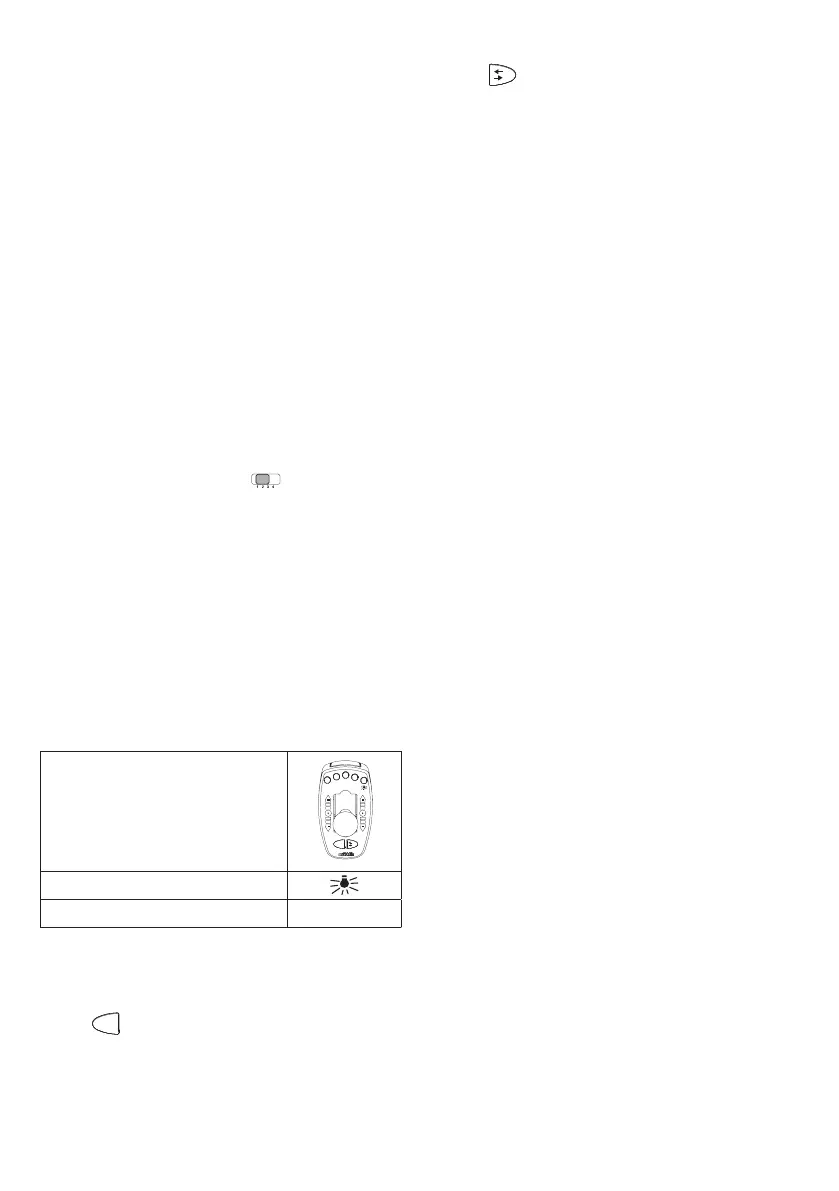

Schaltbare Funktionen

STOP

Spitzenbeleuchtung

ABV, aus Funktion 4

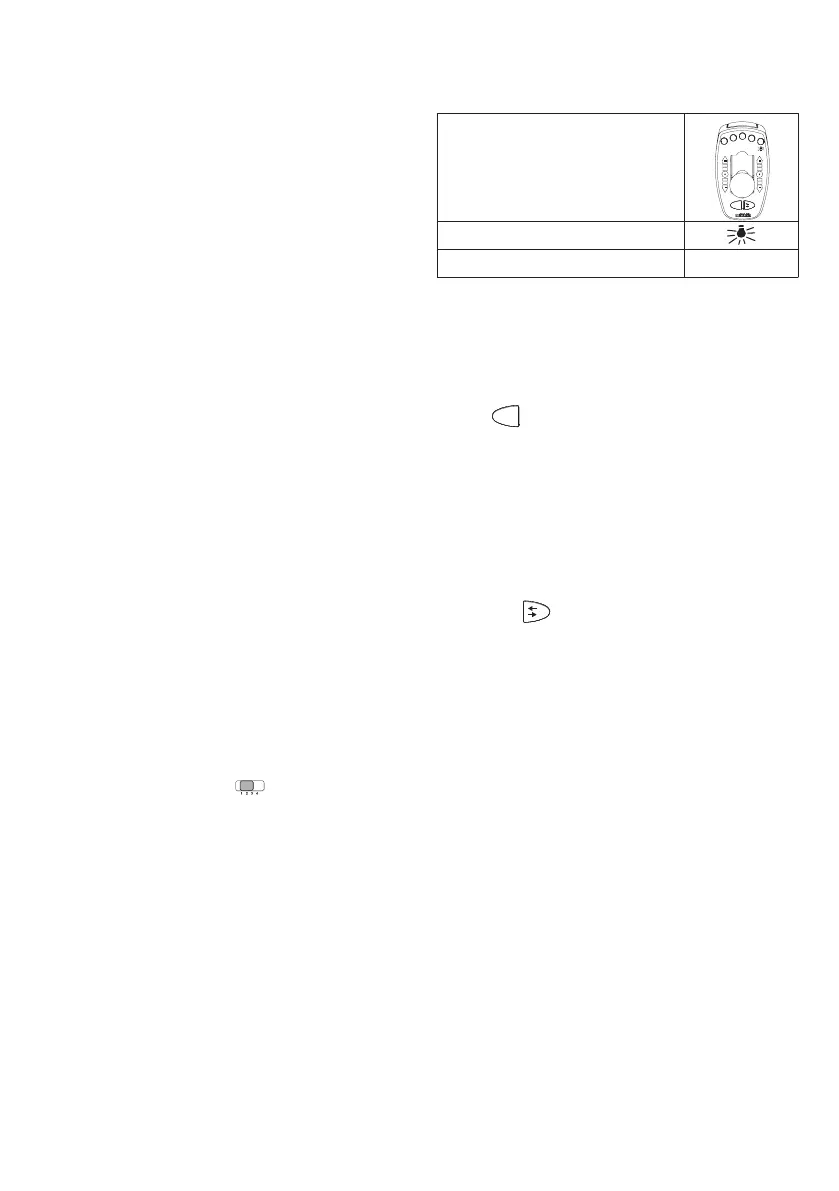

8.1 Funktion schalten

Der IR-Controller kann 5 digitale Funktionen der

Lokomotiven auslösen.

8.2 Lok steuern

Die Taste

STOP

am IR-Controller bedeutet Notstop.

Mit dieser Taste wird das Gleis stromlos geschal-

tet (Alle Loks bleiben stehen und alle Funktionen

sind unterbrochen).

Diese Taste dient der Verhütung von Lokunfällen

auf der Modellbahnanlage.

Mit jeder beliebigen Taste kann der Notstop wie-

der aufgehoben werden.

Mit der Taste

STOP

am IR-Controler kann die Fahrt-

richtung der sich im Zugriff bendenden Lokomoti-

ve gewechselt werden. Diese Taste dient auch als

Zughalt. Dann muss diese jedoch 2 mal gedrückt

werden, damit die Lokomotive in derselben Fahrt-

richtung weitergefahren werden kann.

Der IR-Controller bezieht sich immer nur auf die

Lokomotive, die gerade am Adresswahlschalter

angewählt ist. Alle sonstigen Fahrzeuge fahren

weiter mit der zuletzt für sie vorgegebenen Ge-

schwindigkeit.

Hinweis: Wird eine neue Adresse angewählt

und der IR-Controller steht auf einer beliebigen

Geschwindigkeitsposition, dann fährt die gerade

abgewählte Lokomotive mit dieser zuletzt einge-

stellten Geschwindigkeit weiter. Erst nach einem

erneuten Anwählen dieser Lokadresse kann die

Lok wieder gesteuert werden.

Nach dem Umschalten auf eine neue Adresse

dauert es noch einen kurzen Moment, bis die

neu gewählte Lok auch tatsächlich gesteuert

werden kann. Durch diese Eigenschaft ist es

möglich, beim Umstellen der Adresse über andere

Adressen hinweg zu gehen, ohne dass die zu

diesen Adressen gehörigen Lokomotiven von der

aktuellen Stellung des IR-Controllers beeinusst

werden. Die Lokomotive wird mit den zuletzt

verwendeten Einstellungen übernommen. Die

Lokomotive reagiert nun auf das Steuergerät.

10. Funktionsstörungen

• Fährt der Zug nicht, prüfen Sie, ob die An-

schlüsse gemäß Punkt 6 angeschlossen sind.

• Prüfen Sie, ob die Batterien im IR-Controller

richtig eingelegt sind bzw. leer sind.

• Prüfen Sie, ob ein Kurzschluss, eine Überlas-

tung auf der Anlage besteht oder ein Fahrzeug

entgleist ist. Beseitigen Sie den Kurzschluss

bzw. die Überlast durch reduzieren der Strom-

verbraucher (Lokomotiven, beleuchtete Wagen

etc.), setzen Sie das entgleiste Fahrzeug wieder

auf die Schiene.

• Beschädigte Fahrzeuge aus dem Zugverband

nehmen und reparieren lassen. Defekte Fahr-

zeuge dürfen nicht mehr verwendet werden.

• Ein mechanischer Widerstand des Modells wird

vom Decoder erkannt. Der Decoder schaltet

dann mit blinkender Stirnbeleuchtung den

Motor ab. Wenn die mechanischen Probleme

behoben sind, kann das Modell, nachdem es

stromlos war, wieder in Betrieb genommen

werden.

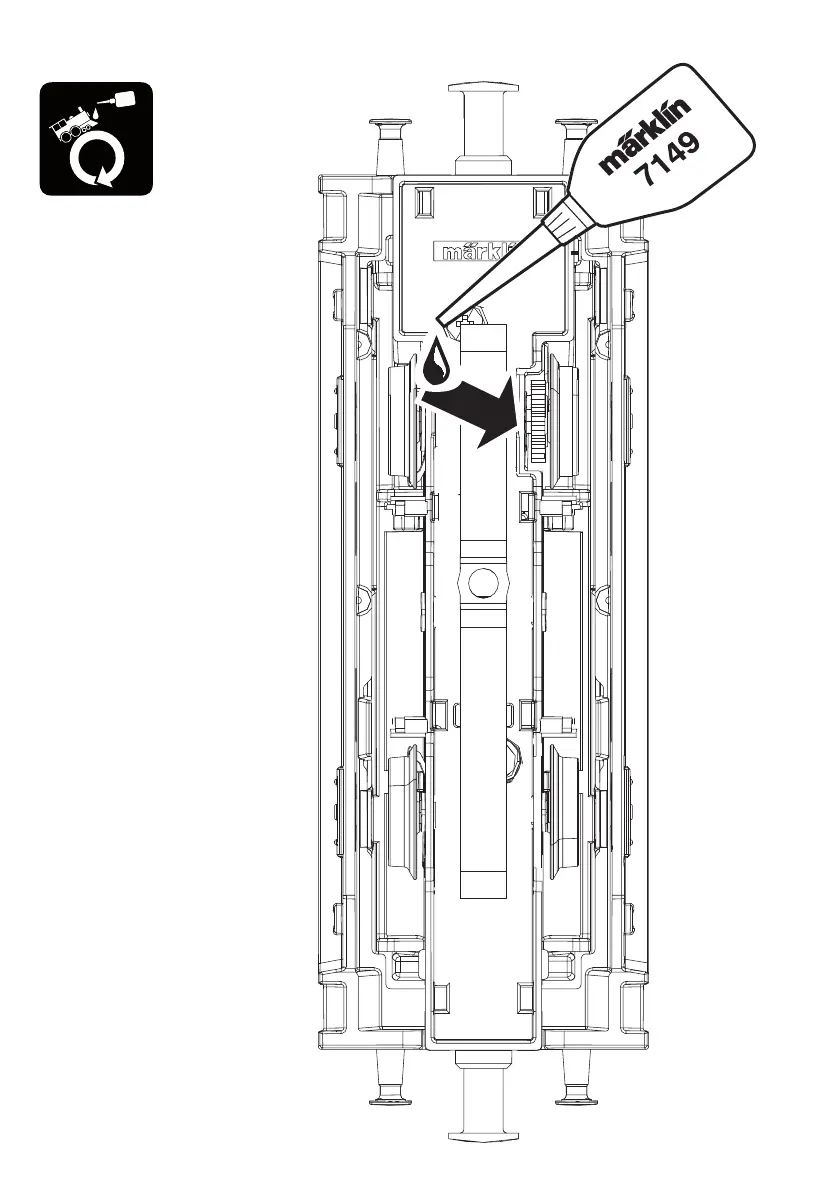

11. Reinigung und Wartung

• Kontrollieren Sie, ob sich Haare oder Schmutz

an den Achsen benden und entfernen Sie

diese Verunreinigung gegebenenfalls mit Hilfe

einer Pinzette von den Achsen.

• Der Zug kann mit einem trockenen, fusselfreien

Tuch abgerieben werden.

• Weitere Wartungshinweise nden Sie unter

Punkt 15.

12. Entsorgung

Hinweise zum Umweltschutz: Produkte,

die mit dem durchgestrichenen

Mülleimer gekennzeichnet sind, dürfen

am Ende ihrer Lebensdauer nicht über

den normalen Haushaltsabfall entsorgt

werden, sondern müssen an einem

Sammelpunkt für das Recycling von elektrischen

und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Bedienungsan-

leitung oder der Verpackung weist darauf hin. Die

Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Helfen Sie uns bei Umwelt-

schutz und Ressourcenschonung und geben Sie

dieses Gerät unentgeltlich bei den entspre-

chenden Rücknahmestellen/Händlern ab. Fragen

dazu beantwortet Ihnen die für die Abfallbeseiti-

gung zuständige Organisation oder Ihr Fachhänd-

ler.

Batterien gehören nicht in den

Hausmüll! Jeder Verbraucher in der

EU ist gesetzlich verpichtet, Batterien

bei einer Sammelstelle seiner

Gemeinde oder im Handel abzugeben.

Die Batterien werden dadurch einer umweltscho-

nenden Entsorgung zugeführt.

Batterien, die Schadstoffe enthalten, sind durch

chemische Symbole gekennzeichnet

(Cd = Cadmium, Hg = Quecksilber, Pb = Blei).

www.maerklin.com/en/imprint.html

13. Symbole und Bedeutung

zeigt die Einhaltung aller

grundlegenden Sicherheits-

und Gesundheitsanforderun-

gen an. (EU/UK)

Transformator-Spielzeug

Bemessungsspannung

14. Garantie / Kundenservice

• Gewährleistung und Garantie gemäß der beilie-

genden Garantieurkunde.

• Bei Fragen zu Reparaturen, Ersatzteilen oder

Problemen wenden Sie sich bitte an Ihren

Märklin-Fachhändler oder an:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Hotline-Nummer: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

Dear Customer,

We are pleased that you have decided to

purchase a product from the Märklin Company.

With its 160+ year company history Märklin proves

every day repeatedly that each of our individual

products stands for tradition, quality, technical

innovation, and successful market leadership. You

will see that there are many arguments in favor of

Märklin.

We hope you will have much pleasure and fun

with your new Märklin product that we have

manufactured for you with the greatest of care

and passion.

Should you have comments and ideas, we would

be happy to hear from you.

Your Märklin Team

1. Using the Product as Intended

This product is an H0 gauge (1:87 scale) model

train for children ages 6 and above.

• This train can be operated on model railroad

layouts equipped with Märklin C Track (see set

contents).

• This train can be run on Märklin K-track.

2. Safety Notes

Switched power packs for toys are not

suitable to be used as toys. The use of

switched power packs must always be done

under the supervision of adults.

• Make sure you teach your children to use

the switched power pack only in the manner

described in the instructions.

• Make sure that you teach your children about

the dangers of the household current system.

• Make sure you inspect the condition of the

switched power pack and its connections to

the wall outlet for damage at regular intervals

(depending on how often the switched power

pack is used to play with the train), at least

once a week. This must be done with the

switched power pack unplugged from the wall

outlet. If you have the slightest suspicion that

there is damage, the switched power pack may

not be used again until it has been checked

and repaired by the Märklin Repair Depart-

ment.

• The toy shall only be used with a switching

power supply for toys.

• The switched power pack may only be con-

nected to a wall outlet with voltage that is the

same as indicated on the specications plate

on the switched power pack.

• The switched power pack is designed for use in

a dry area only.

• The switched power pack is not a toy. It is used

to supply current to a model railroad layout.

• Never hold the switched power pack by its

connecting cable when carrying it.

• This product may only be used indoors.

• Do not store this product in direct sunlight or

exposed to extremes of temperature or to high

humidity.

• This locomotive must never be supplied with

power from more than one switched power

pack.

• WARNING! Not suitable for children under 3

years. Sharp edges and points required for

operation. Danger of choking due to detachable

small parts that may be swallowed. Misuse of

the switched mode power pack can cause an

electrical shock.

• WARNING! Remove damaged cars and locomo-

tive from the train and have them repaired.

Defective cars and a defective locomotive must

not be used any more.

• The LEDs in this item correspond to Laser Class

1 according to Standard EN 60825-1.

2.1 Important Notes

• Only the 66201 switched mode power pack

included with this starter set may be used.

• Maintenance, servicing, and repairs may only

be done by adults.

• The locomotive may be run only when it has the

body on it.

• Please see your authorized Märklin dealer for

repairs or spare parts.

3. Contents

3-part train

12 no. 24130 sections curved C Track

1 no. 24224 sections curved C Track

1 no. 24188 sections straight C Track 188 mm

1 Basistation C Track 188 mm

4 no. 24172 sections straight C Track 172 mm

1 no. 24611 tournout left C Track

1 track end with a bumper

1 no. 66201 switched power pack

1 IR Controller

2 type AAA/LR 03 1.5 volt batteries

1 Tractor

Agricultural cargo

Operating instructions

Warranty card

4. Technical Information

Switched power pack: input 230 volts AC

output 18 volts DC/18 VA

Voltage supply train: max 22 volts DC

Power consumption of train max 13 VA

H0 Gauge (1:87 scale)

4.1 Overload Protection

A built-in overload protection protects the switched

power pack from damage in the event of an overload

or a short circuit. All lokomotives will be stopped.

See also point 10.

4.2 Legal Information Requirements

https://www.maerklin.de/compliance

• Standby Ecodesign Order (EU) 2023/826

5. Notes about Using this Model for

the First Time

• The switched power pack may not be plugged

into the wall outlet yet.

• Set up the layout as shown in Part 6.

6. Preparations

6.1 Joining Track Sections and Setting up Track

When setting up the track, please note the track

numbers and the sequence for the track sections.

Putting track together

Taking

track apart

172

24 172

Layout

1 – Switched mode power pack

2 – Feeder wires

3 – Base station with socket

4 – Lens

6.2 Switched Mode Power Pack •

IR Controller • Base Station

6.4 IR Controller

6.5 Operating the IR Control for the First Time

Before operating this controller for the rst time,

2 type AAA batteries must be installed in the con-

troller. Please see the following illustration.

Unscrew the battery holder and lift up the cover.

6.3 Connections for the Base Station

Important Information:

The connections for the Base Station may

only be made to the switched mode power

pack included with this starter set. Other switched

mode power packs or transformers may not be

used!

The Base Station requires the power pack as a

source of power. Therefore, only the power pack

(1) with the cable (2) may be plugged into the

socket on the Base Station (3).







4 – Lens

5 – Function buttons

6 – Speed controller

7 – Changing direction / Train stop

8 – Light button

9 – Address selector switch

Install 2 type AAA (micro size) batteries as shown

in the drawing.

Insert or change batteries only in pairs!

Pay attention to polarity!





Base Station

STOP













Notes about Batteries and Rechargeable

Batteries

• Batteries should only be used and replaced by

adults.

• Non-rechargeable batteries may not be char-

ged up.

• Exhausted batteries are to be removed from the

toy.

• Rechargeable batteries are to be removed from

the toy before being charged!

• Rechargeable batteries should be charged up

only under the supervision of adults.

• Inequality of battery types, or new and used

batteries may not be used together.

• Batteries with the correct polarity insert.

• Contacts should not be shorted.

• Batteries do not belong in the garbage!

• Every user in the European Union is legally

responsible for disposing of batteries at a coll-

ection point in his community or at the dealer.

The batteries are then passed on for environ-

mentally friendly processing.

• Batteries containing dangerous materials are

identied by these marks and chemical symbols

(Cd = cadmium,

Hg = mercury, Pb = lead).

Please keep these instructions. They contain

important information.

Put the cover for the battery holder back in

place and screw it down.

Correct address se-

lected? (See section 8).

When operating the IR Control, always line it up

with the lens in the direction of the Base Station.

Press the desired button.

If no other commands are sent within 3 minutes of

the last command, the base station shuts off the

voltage in the track for safety reasons.

If the IR Control is activated again after that, the

base station will turn itself on automatically.

If a short circuit occurs, the Base Station will

shut off and will turn itself on again after the

short circuit has been corrected.

* if the locomotive is designed for this

STOP

7. Operating

7.1 Selecting an address:

(See Section 8 for the appropriate address for

your locomotive.)

Switch Address

• 78

• • 72

• • • 60

• • • • 24

Turning on the

light

Controlling

Functions

1 – 4 *

Accelerating

Changing

direction /

Train stop

Braking

7.2 Changing an Address:

If you have 2 locomotives with the same address,

you can change the address for one locomotive

as follows:

Emergency

Stop

Unplug the transformer. Set the address switches

to the desired address. Press the button „Change

Direction“ Hold this button pressed down while

the lens on the IR Control is pointed at shows to

the receiver, and plug the transformer back into

the wall outlet.

Release the button as soon the light comes on.

The programming procedure is displayed when

the light comes on or blinks. As soon as the light

goes out, the programming is turned off. The loco-

motive can now be run with the new address.

8. Locomotive Functions

•

Recognition of the mode of operation: automatic

• Addresses that can be set: 1 - 255

• Address set at the factory: 72

• Name set at the factory: DH 240 Farm

• Headlights for the locomotive. They can be

turned on and off in digital operation.

• ABV — Adjustable acceleration/braking delay.

• Adjustable maximum speed.

•

Setting the locomotive parameters (address, ac-

celeration/braking delay, maximum speed): with

the Control Unit, Mobile Station or Central Station.

8.1 Function Switch

The IR Controller can activate 5 digital functions

on the locomotives.

Controllable Functions:

STOP

Headlights

ABV, off Function 4

8.2 Controlling the Locomotive

Button

STOP

on the IR Controller means Emergency

Stop. Current is turned off in the track with this

button (all locomotives come to a stop and all

functions are interrupted).

This button serves to prevent locomotive acci-

dents on the model railroad layout.

The Emergency Stop can be released again with

any other button.

The direction of the locomotive under control can

be changed with Button

STOP

on the IR Controller.

This button also serves to stop the locomotive.

This button must then be pressed 2 times so that

the locomotive can continue to run in the same

direction.

The control knob for operating locomotives

always controls only the locomotive that has just

been selected with the address selector switch.

All other locomotives or powered rail cars con-

tinue to run at the speed last set for them.

Important: When a new address is selected and

the control knob is already set at a speed position

(any speed position), the locomotive just selected

will immediately run at this speed. You must select

this locomotive address a second time, before you

can control the locomotive.

After you switch to a new address, it takes a

moment before the newly selected locomotive

can actually be controlled. This feature makes

it possible for you to skip over other addresses

when switching to a new address, without the

locomotives assigned to these addresses being

affected by the current setting for the control

knob. Control of the locomotive is assumed with

the last settings in use. The locomotive now

reacts to the controller.

9. Information about Operating the Train

Running 2 Trains

Only one switched mode power pack and one

Base Station may be used.

The switched mode power pack included with

the starter set provides power sufcient for a

maximum of 2 trains.

The locomotive to be controlled can be selected

with the switch on the controller (see Sections 7

and 8).

10. Trouble Running the Train

• If the train does not run, check to make sure

that the connections have been done as shown

in Section 6.

• Check to make sure that the batteries in the

IR Controller have been installed correctly or

whether they are run down.

• Check to see if there a short circuit or an

overload on the layout or if a locomotive or

car is derailed. Correct the short circuit or the

overload by reducing the number of power

consumers (locomotives, lighted cars, etc.), and

set the derailed locomotive or car back on the

rails.

• Remove damaged cars and locomotive from the

train and have them repaired. Defective cars

and a defective locomotive must not be used

any more.

• Mechanical resistance by the model is

recognized by the decoder. The decoder then

switches the motor off with blinking headlights.

When the mechanical problems have been

corrected, the model, after it had been without

current, can be put back into operation.

11. Cleaning and Maintenance

• Check to see if hair or dirt gets on the axles on

the train and remove this hair or dirt from the

axles with the help of a pair or tweezers so that

the train runs correctly.

• The train can be wiped with a dry, lint-free cloth.

• Additional maintenance information can be

found in Section 15.

12. Disposing

Notes on environmental protection:

Products marked with a trash container

with a line through it may not be

disposed of at the end of their useful

life in the normal household trash. They

must be taken to a collection point for

the recycling of electrical and electronic devices.

There is a symbol on the product, the operating

instructions, or the packaging to this effect. The

materials in these items can be used again

according to this marking. Help us to protect the

environment and conserve resources and bring

this device to a corresponding disposal point/

dealer free of charge. For disposal-related

queries, contact the organisation responsible for

waste disposal or your specialist retailer.

Batteries Do Not Belong in the

Household Trash! Every user in the EC

area is legally obligated to turn in

batteries at a collection point in his

community or at a dealer. The batteries

are then disposed of appropriately in order to

protect the environment.

Batteries containing dangerous materials are

marked with this symbol and with chemical sym-

bols (Cd = Cadmium, Hg = Mercury, Pb = Lead).

www.maerklin.com/en/imprint.html

13. Symbols and Their Meaning

indicates adherence to all

basic safety and health

requirements. (EU/UK)

Toy for use with a transformer

Rated voltage

14. Warranty / Customer Service

• The warranty card included with this product

species the warranty conditions.

• If you have questions about repairs, spare

parts, or problems, please see your local

Märklin specialty dealer or contact us at:

USA only: Find all contact details on

www.marklin.com/company/contact

GB only: Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

• Le bloc d‘alimentation doit être raccordé exclusive-

ment à une prise secteur fournissant une tension

identique à celle indiquée sur la plaque signalétique

de l‘appareil.

• Le bloc d‘alimentation doit être utilisé exclusive-

ment dans des pièces exemptes d’humidité.

• Le bloc d‘alimentation n’est pas un jouet. Il sert à

l’alimentation en courant du réseau miniature.

• Si vous déplacez le bloc d‘alimentation, ne le tenez

jamais par le câble d‘alimentation.

• Le produit doit être utilisé exclusivement dans

des pièces fermées.

• Le produit ne doit pas être entreposé dans un

endroit exposé à un ensoleillement direct, à

de fortes variations de température ou à une

humidité importante.

• La locomotive ne peut être alimentée en cou-

rant que par une seule source de courant.

• ATTENTION ! Ce produit ne convient pas aux

enfants de moins de trois ans. Pointes et bords

coupants lors du fonctionnement du produit.

Danger d’étouffement à cause des petites

pièces cassables et avalables. Une utilisation

non conforme de l’alimentation électrique

risque de vous électrocuter.

• ATTENTION ! Retirer les véhicules endomma-

gés de la rame et les faire réparer. Les véhi-

cules défectueux ne doivent plus être utilisés.

• Les DEL installées correspondent à la classe

laser 1 selon la norme EN 60825-1.

2.1 Information importante

• Seul le convertisseur fourni réf. 66201 doit être

utilisé.

• Seules des personnes adultes sont habilitées pour

l’entretien, la maintenance et les réparations.

• Durant une séance de jeu, la locomotive doit

impérativement être utilisée avec sa super-

structure.

• Pour toute réparation ou remplacement de

pièces, adressez-vous à votre détaillant spécia-

lisé Märklin.

3. Matériel fourni:

Train à 3 éléments

12 éléments courbes de voie C 24130

1 éléments courbes de voie C 24224

1 éléments droit de voie C 188 mm 24188

1 station de base voie C 188 mm

4 éléments droits de voie C 188 mm 24172

1 aiguillage à gauche 24611

1 rail avec butoir

Cher client,

Nous sommes heureux que vous ayez opté pour

un produit de la maison Märklin. Avec plus de 160

ans d’histoire, la rme Märklin prouve chaque jour

à nouveau que chacun de ses produits est gage

de tradition, de qualité, d’innovation technique et

de succès sur le marché. Vous voyez, beaucoup

d’arguments parlent en faveur de Märklin.

Nous vous souhaitons de passer d’agréables

moments avec votre nouveau produit Märklin que

nous avons réalisé pour vous avec beaucoup de

soin et de passion.

Nous restons à votre entière disposition et à

l’écoute de vos idées et suggestions.

L’équipe Märklin

Utilisation conforme à sa destination

Ce produit est un train miniature à l’échelle H0

(1/87) destiné aux enfants à partir de 6 ans.

• Le train peut être utilisé sur des éléments de

voie C Märklin (voir contenu du coffret).

• Le train peut être utilisé sur des éléments de

voie K Märklin.

2. Remarque sur la sécurité

Avant tout première utilisation d’un produit

Märklin, veuillez impérativement lire les instruc-

tions de sécurité suivantes.

Les bloc d‘alimentations pour jouets ne

peuvent être utilisés comme des jouets. Leur

utilisation doit être soumise au contrôle

permanent des parents.

• Expliquez à vos enfants que le bloc d‘alimenta-

tion doit être utilisé uniquement pour ce à quoi

il est destiné.

• Informez-les impérativement des dangers

inhérents au courant du secteur.

• Procédez régulièrement à un contrôle visuel du

bloc d‘alimentation et de son câble de raccor-

dement – après l’avoir débranché du secteur

-, au moins une fois par semaine (en fonction

de la fréquence d’utilisation), an de détecter

d’éventuelles détériorations. Au moindre doute

quant à l’état du bloc d‘alimentation, faites-le

réparer par le service Märklin compétent avant

toute nouvelle utilisation.

• Ce jouet doit être utilisé uniquement avec un

convertisseur pour jouets.

172

24 172

1 bloc d‘alimentation 66201

1 Controller IR

2 piles type AAA/LR 03 1,5 V

1 Tracteur

Chargement agricole

Notice d’utilisation

Bon de garantie

4. Caractéristiques techniques

Convertisseur : entrée 230 V CA

sortie 18 V CC/18VA

Train - Tension d‘alimentation : max. 22 V

Train d‘alimentation: max. 13 VA

Echelle H0 (1/87)

4.1 Court-circuit ou surcharge

En cas de surcharge ou de court-circuit, le con-

vertisseur est protégé par un dispositif de sécurité

intégré. Toutes les locomotives sont immobilisées

(voir point 10).

4.2 Obligations d‘information légales

https://www.maerklin.de/compliance

• Ecoconception Règlement Veille (UE) 2023/826

5. Indications relatives à la première

mise en service

• Le convertisseur ne doit pas encore être relié

au secteur.

• Montez le réseau en suivant les instructions du

point 6.

6. Préparatifs

6.1 Connexion de la voie et montage

Lors du montage, tenez-compte des numéros et

de l’ordre des éléments de voie

Mettre ensemble

Résoudre

Encliquetez les éléments de voie







6.2 Convertisseur • Controller IR • Station de

base

1 – Convertisseur

2 – Câble de raccordement

3 – Station de base avec prise

4 – Lentille

6.4 Controller IR

4 – Lentille

5 – Touches de fonction

6 – Régulateur de vitesse

7 – Modication du sens de marche / Arrêt du

train

8 – Touche Éclairage

9 – Sélection de l’adresse

6.3. Raccordement de la station de base

Indication importante :

La station de base peut être raccordée

uniquement au convertisseur fourni. L’utilisation

d’autres convertisseurs ou transformateurs est

interdite !

L’alimentation de la station de base nécessite le

bloc d‘alimentation. C’est pourquoi seuls le bloc

d‘alimentation (1) et son câble (2) doivent être

raccordés à la douille de la station de base (3).

6.5 Mise en service du mécanisme de com-

mande infrarouge

Avant la mise en service du mécanisme de com-

mande, il convient d’insérer deux piles de type

AAA (micro). Voir l’illustration suivante.

Dévisser et enlever le couvercle du compartiment

des piles.

Mettre deux piles de type AAA (micro) conformé-

ment au schéma.

Piles à introduire ou à échanger

uniquement par paire !

Respecter la polarité !





Station de base

STOP













7. Mise en service

7.1 Sélectionner l’adresse :

(Vous trouverez l’adresse

correspondante au point 8.)

Cummu-

tateur

Adresse

• 78

• • 72

• • • 60

• • • • 24

Remettre et revisser le couvercle du comparti-

ment des piles.

Indications relatives aux piles et aux accus

rechargeables

• Les piles doivent être insérées et échangées ex-

clusivement par des adultes.

• Ne jamais essayer de recharger des piles non

rechargeables.

• Retirer les piles usagées du jouet.

• Retirez les accus rechargeables du boîtier avant

de les recharger !

• Ne rechargez les accus qu‘en présence d‘un

adulte.

• Des types de batteries inégaux ou des batteries

nouvelles et usagées ne peut pas être utilisés

ensemble.

• Insérer les piles en respectant la polarité.

• Ne pas court-circuiter les contacts.

• Ne pas jeter les piles à la poubelle !

• Tout consommateur de la CE est tenu par la loi

de rapporter les piles usagées dans les com-

merces ou autres points de collecte, qui veillent

à l’élimination de tels déchets dans le respect de

l’environnement.

•

Les piles contenant des éléments nocifs sont

signalées par le pictogramme ci-contre et les

symboles chimiques correspondants sont indi-

qués (Cd = cadmium, Hg = mercure, Pb = plomb).

Conservez cette notice d’utilisation. Elle contient

des informations importantes.

Avez-vous sélectionné la bonne adresse ? (voir 8).

Maintenir la lentille du Controller IR en direction

de la station de base. Appuyez sur la touche

souhaitée.

* Si loco prévue pour

STOP

Freinage

Inversion du sens

de marche /

Arrêt du train

Accélération

Activa-

tion des

fonctions

1 à 4*

Commutation de la

lumière

Si aucune nouvelle instruction n’est envoyée dans

les trois minutes suivant la dernière instruction, la

station de base déconnecte la tension des rails

pour des raisons de sécurité.

Si le mécanisme de IR-Control est ensuite réactivé,

la station de base se rallume automatiquement.

Dans le cas d’un court-circuit, la station de base

s’éteint et se rallume automatiquement après

l’élimination de la panne.

Arrêt

d’urgence

7.2 Modication de l‘adresse :

Si vous possédez 2 locomotives avec la même adres-

se, vous pouvez changer l’adresse d’une locomotive

de la manière suivante :

Débranchez le transformateur. Réglez le sélecteur

d’adresse sur l’adresse souhaitée. Appuyez sur la

touche « Inversion du sens de marche ». Mainte-

nez la touche enfoncée pendant que la lentille (de

l’appareil de commande à infrarouge pointe vers le

récepteur et rebranchez le transformateur.

Relâchez la touche dès que la lumière s’allume,

resp. commence à clignoter. Cette lumière indique

le lancement de la procédure de programmation.

Dès que la lumière s’éteint, la programmation est

terminée. La locomotive peut alors être utilisée

avec la nouvelle adresse.

8. Fonctions de la locomotive

• Détection du mode d’exploitation: automatique.

• Adresses disponibles : 1 - 255

• Adresse encodée en usine : 72

• Nom encodée en usine : DH 240 Farm

• Éclairage frontal, sélection possible en mode

numérique.

• ABV — Temporisation d’accélération et de

freinage réglable.

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse,

temporisation accélér.-freinage, vitesse

maximale) : via Control Unit, Mobile Station ou

Central Station.

8.1 Déclenchement d’une fonction

Le Controller IR permet de déclencher 5 fonctions

numériques des locomotives.

Fonctions commutables

STOP

Eclairage frontal

ABV, désactivé Fonction 4

8.2 Pilotage de la locomotive

La touche

STOP

sur le Controller IR signie « Arrêt

d’urgence ».. Cette touche met la voie hors tensi-

on (toutes les locomotives s’arrêtent et toutes le

fonctions sont interrompues).

Cette touche sert à prévenir les accidents de

locomotive sur le réseau miniature.

L’arrêt d’urgence peut être levé avec n‘importe

quelle touche.

La touche

STOP

du Controler IR permet d’inverser

le sens de marche de la locomotive connectée.

Cette touche permet également d’arrêter le train.

Mais il faudra alors appuyer deux fois pour que la

locomotive puisse poursuivre dans le même sens.

Le Controller IR ne peut agir que sur la locomotive

dont l’adresse est sélectionnée. Tous les autres

véhicules roulent à la dernière allure dénie pour

chacun d’eux.

Remarque : Si vous sélectionnez une nouvelle

adresse tandis que le Controller IR est réglé sur

une certaine vitesse, la locomotive « désélec-

tionnée » continue de rouler à cette vitesse. Pour

reprendre le contrôle de la locomotive, il vous

faudra à nouveau en sélectionner l’adresse.

La commande effective d’une nouvelle loco

requiert un court instant après sélection de son

adresse. Cette propriété permet de transiter

par d’autres adresses sans que la marche des

locomotives correspondantes soit inuencée par

la position en cours du Controller IR.

Indications relatives à l’exploitation

Exploitation avec 2 trains

Seuls un convertisseur et une station de base

peuvent être utilisés.

Le convertisseur fourni peut alimenter au max.

2 trains.

Le commutateur situé sur le Controller permet

de sélectionner la locomotive à commander (voir

paragraphes 7 et 8).

10. Dysfonctionnements

• Si le train ne fonctionne pas, vériez que les

connexions aient bien été établies conformé-

ment aux instructions du point 6.

• Vériez si les piles ont correctement été

insérées dans le Controller IR ou si elles sont

déchargées.

• Vériez qu’il n’y ait pas de court-circuit, de sur-

charge sur le réseau ou qu’un véhicule n’ait pas

déraillé. Le cas échéant, éliminez la cause du

court-circuit, resp. de la surcharge en réduisant

le nombre de consommateurs (locomotives,

voitures éclairées, etc.), ou remettez le véhicule

concerné sur les rails.

• Retirer les véhicules endommagés de la rame

et les faire réparer. Les véhicules défectueux ne

doivent plus être utilisés.

• Une résistance mécanique du modèle est

reconnue par le décodeur. Le décodeur arrête

alors le moteur avec éclairage frontal cligno-

tant. Une fois les problèmes mécaniques réso-

lus, le modèle – après avoir été hors tension

– peut être remis en service.

11. Nettoyage et entretien

• Vériez que les essieux ne soient pas encras-

sés (cheveux ou poussière) et nettoyez-les, au

besoin à l’aide d’une pincette.

• Le train peut être nettoyé à l’aide d’un chiffon

sec et lisse.

• Vous trouverez d’autres indications relatives à

l’entretien au paragraphe 15.

12. Elimination

Indications relatives à la protection de

l’environnement : Les produits marqués

du signe représentant une poubelle

barrée ne peuvent être éliminés en n

de vie via les ordures ménagères

normales, mais doivent être remis à un

centre de collecte pour le recyclage des appareils

électriques et électroniques. Le symbole gurant

sur le produit lui-même, la notice d’utilisation ou

l’emballage l’indique. Les matériaux sont

recyclables selon leur marquage. Aidez-nous à

protéger l’environnement et à préserver les

ressources en rapportant gratuitement cet

appareil à un point de collecte/revente dédié.

Demandez conseil auprès de la déchetterie ou du

magasin dans lequel vous avez acheté l’appareil.

Ne pas jeter les piles à la poubelle !

Tout consommateur de la CE est tenu

par la loi de rapporter les piles

usagées dans les commerces ou

autres points de collecte, qui veillent à

l’élimination de tels déchets dans le respect de

l’environnement.

Les piles contenant des substances nocives sont

signalées par les symboles chimiques correspon-

dants (Cd = cadmium, Hg = mercure, Pb=plomb).

www.maerklin.com/en/imprint.html

13. Symboles et signication

Indique le respect de toutes

les exigences

élémentaires sanitaires et de

sécurité. (EU/UK)

Jouet à transformateur

Tension assignée

14. Garantie / Service client

• Garantie légale et garantie contractuelle con-

formément au certicat de garantie ci-joint.

• Pour toute question concernant les réparations,

les pièces de rechange ou les problèmes,

veuillez-vous adresser à votre détaillant spécia-

lisé Märklin ou à :

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

Geachte mevrouw/meneer,

We stellen het zeer op prijs dat u voor een product

uit huize Märklin gekozen heeft. Met een rma ge-

schiedenis van meer dan 160 jaar bewijst Märklin

elke dag opnieuw, dat elk afzonderlijk product

voor traditie, kwaliteit, technische innovatie en

een succesvol marktleiderschap staat. U ziet dat

er vele argumenten voor Märklin spreken.

We wensen u veel plezier en voldoening met uw

nieuwe Märklin product dat we met grote zorgvul-

digheid en toewijding voor u gemaakt hebben.

Mocht u opmerkingen of ideeën hebben dan

vernemen wij dat graag van u.

Uw Märklin-team

1. Beoogd gebruik

Dit product in een modeltrein in de modelschaal

H0 (schaal 1:87) voor kinderen vanaf 6 jaar.

• De trein kan op een modelbaan welke uitgerust

is met Märklin C-rails (zie de inhoud van de

verpakking) gebruikt worden.

• Het trein kan op H0 K-rails gebruikt worden.

2. Veiligheidsvoorschriften

Lees eerst de volgende Veiligheidsvoorschriften

aandachtig door voordat u de Märklin netvoe-

dingsadapter gaat gebruiken:

Netvoedingsadapters voor speelgoed zijn niet

geschikt om als speelgoed gebruikt te

worden. Het gebruik dient onder voortdurend

toezicht van de ouders te gebeuren.

• Wijs uw kinderen er absoluut op, om de

netvoedingsadapter uitsluitend te gebruiken

waarvoor deze bestemt is.

• Wijs uw kinderen op de gevaren van de net-

spanning uit de wandcontactdoos.

• Controleer op regelmatige tijden (afhankelijk

van het intensiteit van het gebruik) maar min-

stens 1 x per week de toestand van de kabel

en de behuizing van de netvoedingsadapter op

beschadigingen. Voer deze optische controle

alleen uit als de netvoedingsadapter uit de

wandcontactdoos is genomen. Bij het gering-

ste verdacht van een beschadiging mag de

netvoedingsadapter pas weer gebruikt worden

na hersteld te zijn door het Märklin service

centrum.

• Het speelgoed mag alleen met een netadapter

voor speelgoed gebruikt worden.

• De netvoedingsadapter mag alleen aangesloten

worden op een wandcontactdoos waarvan de net-

spanning overeenkomt met de op het typeplaatje

van de adapter aangegeven netspanning.

• De netvoedingsadapter is uitsluitend geschikt voor

het gebruik in droge ruimtes.

• De netvoedingsadapter is geen speelgoed. Het

dient als stroomvoorziening voor de modelbaan.

• Bij het verplaatsen mag de netvoedingsadapter niet

aan de aansluitkabel vastgehouden worden.

• Dit product mag alleen binnenshuis gebruikt

worden.

• Bewaar het product niet op een plaats met

direct zonlicht, sterke emperatuurwisselingen

of hoge luchtvochtigheid.

• De loc mag niet vanuit meer dan één stroom-

voorziening gelijktijdig gevoed worden.

• OPGEPAST! Niet geschikt voor kinderen

jonger dan 3 jaar. Functionele scherpe kanten

en punten. Gevaar op verstikking door kleine

delen die kunnen afbreken of worden ingeslikt.

Oneigenlijk gebruik van de netadapter kan tot

een elektrische schok leiden.

• OPGEPAST! Beschadigde voertuigen uit de

trein nemen en laten repareren. Defecte voer-

tuigen mogen niet meer worden gebruikt.

• Ingebouwde LED’s komen overeen met de

laserklasse 1 volgens de norm EN 60825-1.

2.1 Belangrijke aanwijzing

• Er mag alleen gebruikgemaakt worden van de

meegeleverde netadapter (66201).

• Onderhoud, herstellingen en reparaties mogen

alleen door volwassenen uitgevoerd worden.

• In het speelbedrijf mag de locomotief alleen met

gemonteerde behuizing gebruikt worden.

• Voor reparatie of onderdelen kunt u zich tot uw

Märklin handelaar wenden.

3. Leveringsomvang:

treinstel, 3-delig

12 gebogen C-rails 24130

1 gebogen C-rails 24224

1 rechte C-rails 188 mm 24188

1 basisstation C-rails 188 mm

4 rechte C-rails 172 mm 24172

1 wissel links 24611

1 raileinde met stootblok

1 netvoedingsadapter 66201

1 IR-Controller

2 batterijen type AAA/LR 03 1,5V

1 Tractor

Agrarische vracht

gebruiksaanwijzing

garantiebewijs

4. Technische gegevens

Netadapter: ingang 230V AC

uitgang 18V DC, 18 VA

Voedingsspanning trein: max. 22 V

Stroomverbruik van de trein: max. 13 VA

Modelschaal H0 (schaal 1:87)

4.1 Overbelastingsbeveiliging

De ingebouwde beveiliging beschermt de

netadapter tegen overbelasting of kortsluiting. De

loc’s blijven allemaal stilstaan. Zie ook punt 10.

4.2 Wettelijke informatieverplichtingen

https://www.maerklin.de/compliance

• Stand-by Verordening (EU) 2023/826 inzake

ecologisch ontwerp

5. Aanwijzingen voor het in gebruik

nemen

• De netadapter mag nog niet in het stopcontact

worden gestoken.

• De modelbaan volgens punt 6 opbouwen.

6. Voorbereidingen

6.1 De C-rails aansluiten en spoorweg

opbouwen

Let bij het opbouwen op de volgorde en de num-

mers onder de rails!

172

24 172

Samenstellen

Los nemen

Railplan

6.2 Netadapter • IR-controller • Basistation

1 – Netadapter

2 – Aansluitkabel

3 – Basisstation met stekkerbus

4 – Lens

Basisstation

6.3 Aansluiten van het basisstation

Belangrijke aanwijzing:

Het aansluiten van het basisstation mag

alleen via de meegeleverde netadapter gebeuren.

het gebruik van een andere netadapter of trans-

formator is niet toegestaan.

Het basisstation heeft de netvoedingsadapter

nodig voor de stroomvoorziening. Hiervoor moet

de netvoedingsadapter (1) met de stekker aan de

kabel (2) in de stekkerbus van het basisstation (3)

gestoken worden.







6.4 IR-controller

4 – Lens

5 – Functietoetsen

6 – Snelheidsregelaar

7 – Rijrichting omkeren / Trein stopt

8 – Lichttoets

9 – Adreskeuzeschakelaar

6.5 Het in gebruik nemen van de IR-afstands-

bediening

Voor het in gebruik nemen van de IR-Control

moeten eerst 2 batterijen van het type AAA in

het batterij-vak geplaatst worden. Zie volgende

illustraties.

Batterij-vak los schroeven en deksel afnemen.

2 batterijen type AAA (micro) volgens de teke-

ning plaatsen.

Vervang de batterijen alleen samen!

Let op de polariteit!





STOP













Batterij-vak deksel weer plaatsen en vastschroeven.

Aanwijzingen voor batterijen en oplaadbare accu’s

• De batterijen dienen uitsluitend door volwas-

senen geplaatst en vervangen te worden.

• Niet oplaadbare batterijen mogen niet opgela-

den worden.

• Lege batterijen uit de batterijhouder verwij-

deren.

• Oplaadbare batterijen (accu’s) voor het laden

uit de batterijhouder nemen!

• Oplaadbare batterijen alleen onder ouderlijk

toezicht laden.

• Ongelijke soorten batterijen, of nieuwe en

gebruikte batterijen kunnen niet samen worden

gebruikt.

• Batterijen met de juiste polariteit plaatsen.

• Contacten mogen niet worden kortgesloten.

• Batterijen horen niet bij het huisvuil!

• Elke gebruiker in de Europese Gemeenschap is

wettelijk verplicht om batterijen bij een verza-

melplaats van de gemeente of een handelaar

af te geven. De batterijen worden daardoor

milieuvriendelijk verwerkt.

• Batterijen die schadelijke stoffen bevatten zijn

voorzien van dit teken en de chemische symbo-

len (Cd = cadmium, Hg = kwik, Pb = lood).

Bewaar deze gebruiksaanwijzing zorgvuldig. Ze

bevat belangrijke informatie.

7. Ingebruikname

7.1 Adres kiezen:

(Het betreffende adres

vindt u onder punt 8).

Scha-

kelaar

Adres

• 78

• • 72

• • • 60

• • • • 24

Juiste adres gekozen? (zie punt 8). De IR-Control

tijdens het bedienen altijd met de lens naar het

basisstation richten. Gewenste toets drukken.

* indien beschikbaar in de loc.

STOP

Afremmen

Rijrichting

veranderen /

Trein stopt

Optrekken

Functie 1 - 4

schakelen *

Verlichting scha-

kelen

Als na het laatste commando gedurende 3

minuten geen nieuw commando wordt gegeven,

schakelt uit veiligheidsoverweging het basisstati-

on de railspanning automatisch uit.

Als de IR-Control weer wordt gebruikt, schakelt

het basisstation vanzelf weer in.

Indien er een kortsluiting ontstaat, schakelt het

basisstation zich uit en na het oplossen van de

storing vanzelf weer opnieuw in.

Noodstop

7.2 Adres wijzigen:

Indien u twee locomotieven met hetzelfde adres

heeft, kunt u het adres van één van de locomotie-

ven veranderen:

transformator uit de wandcontactdoos nemen.

Stel de adreskeuzeschakelaar op het gewenste

adres in. Druk op de toets “Rijrichting verande-

ren”. Houd deze toets ingedrukt terwijl de lens van

de IR-afstandsbediening naar de ontvanger wijst

en steek de transformator weer in de wand-

contactdoos .

Zodra de verlichting brand dan wel knippert, de

toets loslaten.

Het inschakelen van de verlichting dan wel het

knipperen daarvan, geeft aan dat het program-

meren in bedrijf is.

Zodra het licht dooft is de programmering gereed.

De loc kan nu met het nieuwe adres in bedrijf

genomen worden.

8. Functies van de locomotief

•

Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 1 - 255

• Vanaf de fabriek ingesteld: 72

• Naam af de fabriek: DH 240 Farm

• ABV — instelbare optrek-/afremvertraging

(simultaan).

• Verlichting is in het digitaalsysteem schakel-

baar.

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres,

optrek- afremvertraging, maximumsnelheid):

d.m.v. Control Unit, Mobile Station of

Central Station.

8.1 Functies schakelen

De IR-controller kan 5 digitale functie aansturen.

Schakelbare functies

STOP

Frontverlichting

ABV, uit Functie 4

8.2 Loc besturen

Knop

STOP

opf de IR-controller is de noodstop. Met

deze knop wordt het spoor stroomloos gescha-

keld. Alle locs blijven dan staan en alle functies

worden onderbroken.

Deze knop is bedoeld om ongelukken met locs op

de modelspoorbaan te voorkomen.

De noodstop kan met iedere willekeurige knop

weer worden opgeheven.

Met knop

STOP

op de IR-controller kan de rijrich-

ting van de gebruikte locs worden gewisseld.

Deze knop dient ook als treinstop. Als u dan 2

maal op deze knop drukt rijdt de loc in dezelfde

rijrichting weer verder.

De rijregelaar bestuurt altijd maar één locomotief

en wel die locomotief die op de adreskeuzescha-

kelaar aangekozen is. Alle andere locomotieven

rijden met de laatst ingestelde snelheid door.

Opmerking: indien een ander adres gekozen

wordt en de rijregelaar staat in een bepaalde

stand, dan rijdt de zojuist “verlaten” loc met deze

ingestelde snelheid door. Pas na hem opnieuw

aan te kiezen kan de loc weer bestuurd worden.

Na het omschakelen naar een andere locomotief

duurt het nog enige ogenblikken voordat de geko-

zen loc ook daadwerkelijk kan worden bestuurd.

Deze eigenschap maakt het mogelijk over andere

adressen heen te draaien zonder dat de daarbij

behorende locomotieven door de actuele stand

van de rijregelaar beïnvloed worden.

De locomotief wordt met de laatste instellingen

overgenomen. De locomotief reageert nu op het

besturingsapparaat.

9. Opmerkingen over de werking

Spelen met 2 treinen

Er mag maar één netadapter en één basissta-

tion gebruikt worden. Het meegeleverde

basisstation levert voldoende vermogen voor

max. 2 treinen. Met de schakelaar op de

control kunt u de gewenste locomotief kiezen (zie

punt 7 en 8).

10. Storingen

• Rijdt de trein niet, controleer dan of alle aanslui-

tingen volgens punt 6 juist zijn uitgevoerd.

• Controleer of de batterijen in de IR-controller

juist zijn geplaatst resp. niet leeg zijn.

• Controleer of er een kortsluiting, een overbe-

lasting op de modelbaan is ontstaan of dat er

een voertuig ontspoort is. Verhelp de kortslui-

ting dan wel de overbelasting door het aantal

stroomverbruikers te reduceren (locomotieven,

verlichte rijtuigen e.d.), zet het ontspoorde

voertuig weer op de rails.

• Beschadigde voertuigen uit de trein nemen en

laten repareren. Defecte voertuigen mogen niet

meer worden gebruikt.

• Een te grote mechanische weerstand van het mo-

del wordt door de decoder herkend. De decoder

schakelt dan de motor uit en laat dat zien met knip-

perende lichten. Als de mechanische problemen

verholpen zijn, kan het model, nadat het stroom-

loos geweest is, weer in bedrijf genomen worden.

11. Reinigen en onderhoud

• Controleer of er geen haren of vuil op de

wielassen zit en verwijder deze eventuele

verontreinig-ing met behulp van een pincet van

de assen.

• De trein kan met een droge, niet pluizende doek

afgenomen worden.

• Verdere onderhoudsaanwijzingen vindt u onder

punt 15.

12. Afdanken

Aanwijzing voor de bescherming van

het milieu: Producten die voorzien zijn

van een merkteken met een doorge-

kruiste afvalcontainer, mogen aan het

eind van hun levensduur niet met het

normale huisafval afgevoerd worden.

Deze moeten op een inzamelpunt voor het

recyclen van elektrische- en elektronische

apparaten ingeleverd worden. Het symbool op het

product, de verpakking of de gebruiksaanwijzing

wijst daarop. De grondstoffen zijn vanwege hun

kwaliteiten opnieuw te gebruiken. Help ons bij de

bescherming van het milieu en het ontzien van

ressources en geef dit apparaat gratis af bij de

betreffende inleverpunten/dealers. Vragen

hieromtrent worden beantwoordt de voor afval

verantwoordelijke organisatie of uw speciaalzaak.

Batterijen behoren niet bij het

huisvuil! Elke gebruiker in de EG is

wettelijk verplicht om batterijen in te

leveren bij een daarvoor aangewezen

verzamelplaats in zijn gemeente of af

te geven in de winkel waar batterijen worden

verkocht. De batterijen worden daardoor op een

milieuvriendelijke wijze verwerkt. Batterijen die

schadelijke stoffen bevatten zijn voorzien van dit

symbool en van de chemische symbolen (Cd =

cadmium, Hg = kwik, Pb = lood).

Meer informatie:

www.maerklin.com/en/imprint.html

13. Symbolen en hun betekenis

geeft aan dat het produkt aan

alle veiligheid- en gezond

heidsvoorschiften voldo et.

(EU/UK)

Transformator voor speelgoed

Effectieve spanning

14. Garantie / Klantenservice

• Vrijwaring en garantie overeenkomstig het

bijgevoegde garantiebewijs.

• Voor vragen over reparaties, reserveonderdelen

of problemen neemt u rechtstreeks contact op

met uw Märklin-dealer of met:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 -57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

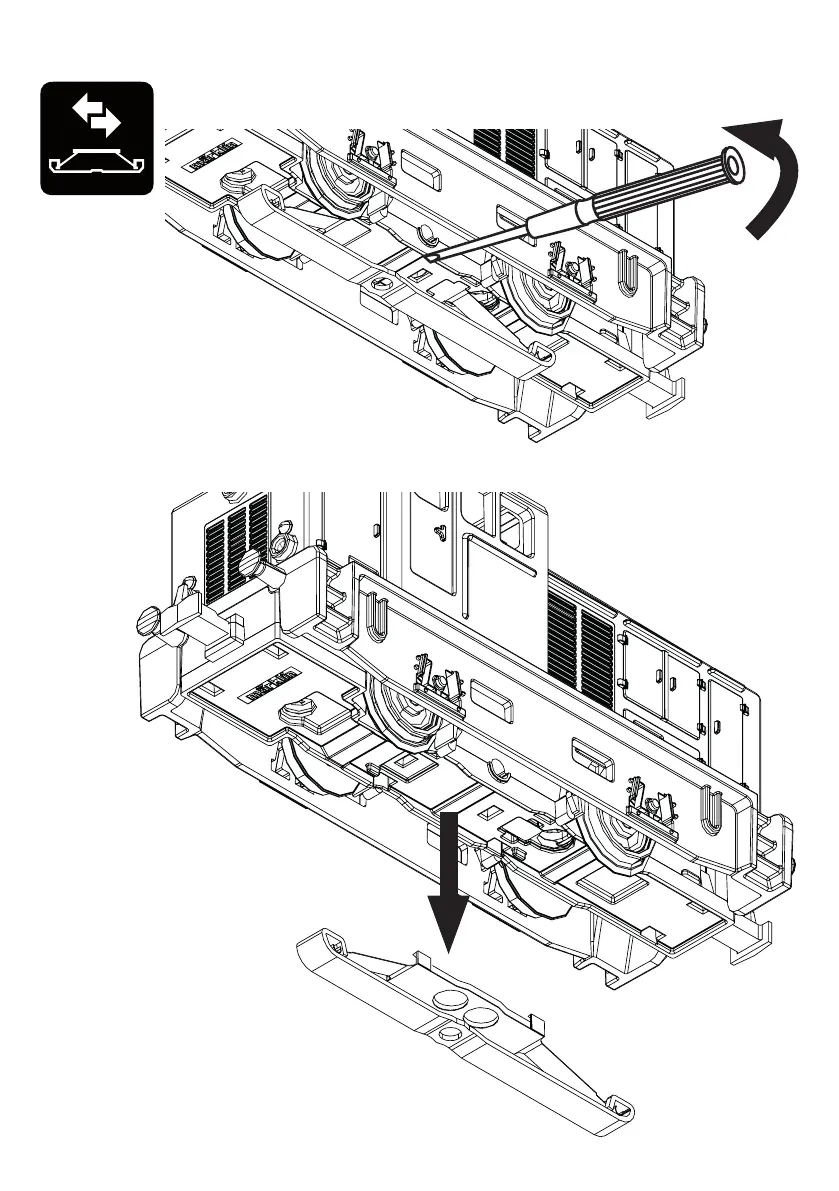

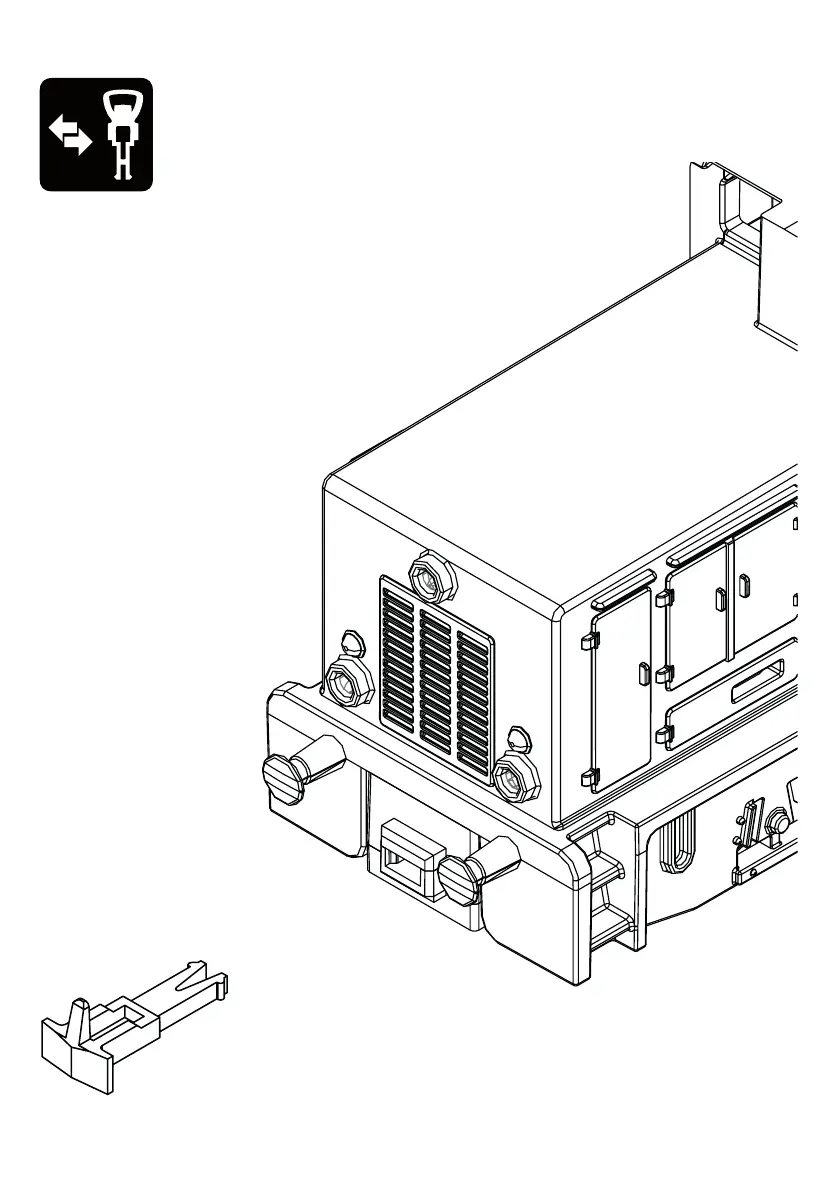

15.

40h

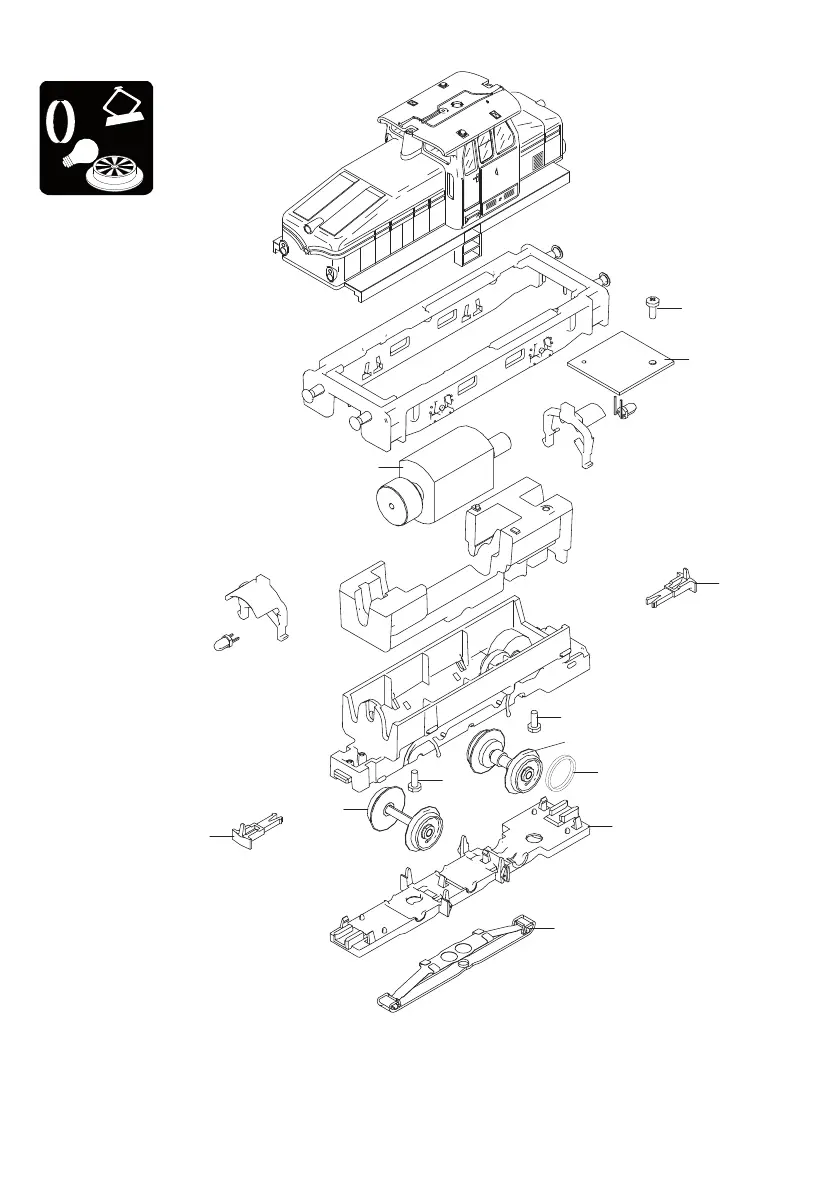

16.

Details der Darstellung können von dem Modell abweichen.

Details in the diagram may vary from the model.

Certains détails du dessin peuvent différer du modèle.

Details in de tekening kunnen afwijken van het model.

16.

1 Schraube E786 750

2 Motor E106 144

3 Kupplungshaken E399 740

4 Schleifer E226 495

5 Decoder 418 039

6 Radsatz E220 381

7 Radsatz E194 825

8 Haftreifen 7 154

Niederbordwagen

Kupplung E701 570

Drehgestell E332 221

Radsatz ~ E700 150

Radsatz = E700 580

Rungenwagen

Kupplung E701 570

Radsatz ~ E700 150

Radsatz = E700 580

Wagenboden E326 400

Hinweis: Einige Teile werden nur ohne oder mit

anderer Farbgebung angeboten.

Teile, die hier nicht aufgeführt sind, können nur im

Rahmen einer Reparatur im Märklin-Reparatur-

Service repariert werden.

Allgemeiner Hinweis zur Vermeidung elektroma-

gnetischer Störungen:

Um den bestimmungsgemäßen Betrieb zu ge-

währleisten, ist ein permanenter, einwandfreier

Rad-Schiene-Kontakt der Fahrzeuge erforderlich.

Daher sind zu schnelle Kurvenfahrten zu vermei-

den.

Führen Sie keine Veränderungen an stromführen-

den Teilen durch.

1 Screw E786 750

2 Motor E106 144

3 Coupler hook E399 740

4 Pickup shoe E226 495

5 Decoder 418 039

6 Wheel set E220 381

7 Wheel set E194 825

8 Traction tire 7 154

Low side car

Coupler E701 570

Truck E332 221

Wheel set ~ E700 150

Wheel set = E700 580

Stake car

Coupler E701 570

Wheel set ~ E700 150

Wheel set = E700 580

Car oor E326 400

Note: Several parts are offered unpainted or in

another color. Parts that are not listed here can

only be repaired by the Märklin repair service

department.

General Note to Avoid Electromagnetic Interfe-

rence:

A permanent, awless wheel-rail contact is

required in order to guarantee operation for which

a model is designed. Running through the curves

too fast is therefore to be avoided.

Do not make any changes to current-conducting

parts.

1 Vis E786 750

2 Moteur E106 144

3 Crochets d’attelage E399 740

4 Frotteur E226 495

5 Décodeur 418 039

6 Essieu E220 381

7 Essieu E194 825

8 Bandages d’adhérence 7 154

Wagon à bords bas

Attelage E701 570

Bogie E332 221

Essieu ~ E700 150

Essieu = E700 580

Wagon à ranchers

Attelage E701 570

Essieu ~ E700 150

Essieu = E700 580

Plancher du wagon E326 400

Remarque : Certains éléments sont proposés

uniquement sans livrée ou dans une livrée diffé-

rente. Les pièces ne gurant pas dans cette liste

peuvent être réparées uniquement par le service

de réparation Märklin.

Indication d‘ordre général pour éviter les interfé-

rences électromagnétiques:

La garantie de l‘exploitation normale nécessite

un contact roue-rail permanent et irréprochable.

C’est pourquoi il faut éviter des passages trop

rapides dans les courbes.

Ne procédez à aucune modication sur des

éléments conducteurs de courant.

1 Boutje E786 750

2 Motor E106 144

3 Koppelingshaak E399 740

4 Sleepcontact E226 495

5 Decoder 418 039

6 Wielas E220 381

7 Wielas E194 825

8 Antislipband 7 154

Lagebakwagen

Koppeling E701 570

Draaistel E332 221

Wielas ~ E700 150

Wielas = E700 580

Rongenwagen

Koppeling E701 570

Wielas ~ E700 150

Wielas = E700 580

Wagenbodem E326 400

Opmerking: enkele delen worden alleen kleurloos

of in een andere kleur aangeboden. Delen die niet

in de in de lijst voorkomen, kunnen alleen via een

reparatie in het Märklin-service-centrum hersteld/

vervangen worden.

Algemene aanwijzing voor het vermijden van

elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een

permanent, vlekkeloos wielas - rail contact van

het voertuig noodzakelijk. Vermijd daarom te snel

rijden in de bochten.

Voer geen wijzigingen uit aan de stroomvoerende

16.

Gebr. Märklin & Cie. GmbH

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

www.maerklin.com

service@maerklin.de

418539/0425/Sc1Ef

Änderungen vorbehalten

www.maerklin.com/en/imprint.html

Cet locomo�ve, pupitre de

commande, l‘alimenta�on

électrique et éléments de

voie se recyclent

PAP

Instrucciones

Istruzioni di impiego

Bruksanvisning

Brugsanvisning

Starter Set

29653

1. Tilsigtet anvendelse 23

2. Sikkerhedsanvisninger 23

3. Leverancens omfang: 23

4. Tekniske data 24

5. Når toget bruges for første gang 24

6. Forberedelser 24

7. Toget tages i brug 26

8. Lokomotivets funktioner 27

9. Driftsanvisninger 27

10. Funktionsforstyrrelser 27

11. Rengøring og vedligeholdelse 28

12.

Bortskafning 28

13. Symboler og betydning 28

14. Garanti / Kundeservice

15. Service og reparation 29

16. Reservedele 32

Læs brugsanvisningen opmærksomt igennem,

inden du tager toget i brug for første gang. Den

mest aktuelle udgave af denne betjeningsvejled-

ning nder du online på www.maerklin.de under

„Downloads“ på produktsiden. Brugsanvisnin-

gen er en bestanddel af produktet ig skal derfor

opbevares samt medleveres, hvis produktet gives

videre til tredjemand.

1. Produktens användningsområde 17

2. Säkerhetsföreskrifter 17

3. Satsens innehåll 17

4. Tekniska data 18

Anvisningar betr. användning för första gången

6. Förberedelser 18

7. Handhavande av IR-körkontroll 20

8. Lokets funktioner 21

9. Driftanvisningar 21

10. Funktionsstörningar 21

11. Rengöring och underhåll 22

12. Hantering som avfall 22

13. Symboler och vad de betyder 22

14. Garanti / Kundservice

15. Service och skötsel 29

16. Reservdelar 32

Läs noga igenom bruksanvisningen innan den tas

i bruk för första gången. Senaste versionen av

denna bruksanvisning åternns online på www.

maerklin.de. Var god se produktens sida under

„downloads“.Bruksanvisningen ingår i och tillhör

denna produkt och måste därför sparas samt

medfölja produkten om den överlåts till tredje

man.

1. Uso correcto 3

2. Instrucciones de seguridad 3

3. Alcance de suministro 3

4. Datos técnicos 4

5. Indicaciones para la puesta en servicio por

primera vez 4

6. Preparativos 4

7. Puesta en marcha 6

8. Funciones de la locomotora 7

9. Instrucciones de uso 8

10. Anomalías funcionales 8

11. Limpieza y mantenimiento 8

12. Eliminación 8

13. Símbolos y su signicado 8

14. Garantía / Servicio de atención al cliente 9

15. El mantenimiento 29

16. Recambios 32

Antes de la puesta en servicio por primera vez,

lea detenidamente las instrucciones de empleo.

Encontrará la última versión de este manual de

instrucciones en la sección de «Descargas» de la

página del producto en www.maerklin.de. Las in-

strucciones de empleo forman parte del producto

y, por este motivo, deben conservarse y entregar-

se a terceros en el caso de venta del producto.

1. Impiego commisurato alla destinazione 10

2. Avvertenze per la sicurezza 10

3. Corredo di fornitura 10

4. Dati Tecnici 11

5. Avvertenze per la prima messa in esercizio 11

6. Preparativi 11

7. Azionamento 13

8. Funzioni della locomotiva 14

9. Avvertenze per il funzionamento 15

0. Difetti nel funzionamento 15

1. Pulizia e manutenzione 15

12. Smaltimento 15

13. Simboli e signicato 15

14. Garanzia / Servizio clienti

5. Manutenzione ed assistenza 29

16. Pezzi di ricambio 32

Prima della prima messa in funzione, leggete

attentamente sino in fondo le istruzioni di impie-

go. La versione più attuale di queste istruzioni

di azionamento potete trovarla on-line su www.

maerklin.de alla pagina del prodotto sotto

„Downloads“. Tali istruzioni di impiego sono

parte integrante del prodotto e devono pertanto

venire conservate nonchè consegnate accluse in

caso di ulteriore cessione a terzi.

• Está permitido utilizar el juguete solo con una

fuente de alimentación conmutada.

• Está permitido conectar la fuente de alimentación

conmutada únicamente a una base de enchufe con

la tensión de red indicada en la placa de caracte-

rísticas de la fuente de alimentación conmutada.

• La fuente de alimentación conmutada está desti-

nada exclusivamente a su uso en recintos secos.

• La fuente de alimentación conmutada no es

ningún juguete. Sirve para la alimentación

eléctrica de la maqueta de trenes.

• A la hora de transportar la fuente de alimenta-

ción conmutada, nunca sujetarla por el cable

de red o por el cable de interconexión.

• Está permitido utilizar el producto únicamente

en locales cerrados.

• No almacene el producto en lugares expuestos

a la radiación solar directa, a fuertes oscila-

ciones de la temperatura o a una humedad

elevada del aire.

• La alimentación de la locomotora deberá reali-

zarse desde una sola fuente de suminitro.

• ¡ATENCIÓN! No es adecuado para niños

menores de 3 años. Esquinas y puntas aladas

condicionadas a la función. Peligro de asxia a

causa de piezas pequeñas que pueden romper-

se y tragarse. El uso indebido de una fuente de

alimentación puede provocar una electrocución.

• ¡ATENCIÓN! Retirar del convoy los vagones

dañados y encargar su reparación. No está

permitido seguir utilizando los vagones dañados.

• Los LEDs incorporados corresponden a la clase

de láser 1 según la norma europea EN 60825-1.

2.1 Notas importantes

• Está permitido utilizar únicamente la fuente de

alimentación conmutada 66201 que se adjunta.

• El mantenimiento, la conservación y las repara-

ciones deben ser realizadas siempre por adultos.

• A la hora de jugar, está permitido utilizar la lo-

comotora únicamente con la carcasa colocada.

• Para reparaciones o recambios contacte con

su proveedor Märklin especializado.

3. Alcance de suministro

Tren de 3 coches

12 vías C en curva 24130

1 vías C en curva 24224

1 vías C rectas 188 mm 24188

1 estación base C rectas 188 mm

4 vías C rectas 172 mm 24172

1 desvío a la izquierda 24611

Estimado cliente:

Nos complace que se haya decidido por un produc-

to de la casa Märklin. Con sus más de 160 años de

historia, la rma Märklin demuestra día tras día que

cada producto individual es sinónimo de tradicción,

calidad, innovaciones técnicas y un liderazgo car-

gado de éxito en este mercado. Como se puede ver,

son muchos los argumentos a favor de Märklin.

Le deseamos que disfrute con su nuevo producto

Märklin, que hemos fabricado para usted con

sumo esmero y pasión.

Si tiene alguna sugerencia o idea, no dude en en

ponerse en contacto con nosotros. Estamos en

todo momento a su disposición.

Su equipo de Märklin

1. Uso correcto

Este producto es una maqueta de trenes en ancho

de vía H0 (escala 1:87) destinada a niños a partir

de 6 años de edad.

• El tren puede utilizarse en maquetas de trenes

equipadas con la vía C de Märklin (véase conte-

nido del producto).

• El tren puede utilizarse en vías K H0.

2. Instrucciones de seguridad

Es imprescindible leer las siguientes instruc-

ciones de seguridad antes del primer uso de un

producto de Märklin.

Las fuentes de alimentación conmutadas para

juguetes no son adecuadas para su uso como

juguete. El uso de las mismas debe realizarse

bajo la permanente vigilancia de los padres.

•

Es imprescindible indicar a sus niños que la

fuente de alimentación conmutada debe utilizar-

se únicamente para el uso previsto de la misma.

•

Siempre indicar a los niños los peligros que

representa la red doméstica.

•

Inspeccionar visualmente a intervalos periódi-

cos (en función de con qué frecuencia jueguen

los niños) al menos una vez a la semana la

fuente de alimentación conmutada y su cable

de conexión, siempre con la fuente de alimen-

tación conmutada aislada de la red doméstica,

para comprobar si presenta daños. Si existe la

mínima sospecha de daños, no está permitido

seguir utilizando la fuente de alimentación

conmutada hasta después de su reparación por

parte del servicio de reparación de Märklin.

172

24 172

1 n de vía con topes jos

1 fuente de alimentación 66201

1 IR-Controller

2 pilas tipo AAA/LR 03 1,5 V

1 Tractor

Carga agrícola

Instrucciones de empleo

Documento de garantía

4. Datos técnicos

Fuente alimentación conmutada: Entrada 230 VAC

Salida 18 VDC/18VA

Tensión de alimentación del tren: máx. 22 VDC

Potencia absorbida del tren: máx. 13 VA

Ancho de vía H0 (escala 1:87)

4.1 Protección contra sobrecarga

Una protección integrada contra sobrecarga

protege a la fuente de alimentación conmutada de

daños en el caso de sobrecarga o cortocircuito.

Todas las locomotras permanecen en reposo y p40-ya

no es posible gobernar los artículos magnéticos

(véase el apartado 10).

4.2 Obligaciones legales de información

https://www.maerklin.de/compliance

• Reglamento de diseño ecológico (UE) 2023/826

en modo preparado

5. Indicaciones para la puesta en

servicio por primera vez

•

Todavía no está permitido enchufar la fuente de

alimentación conmutada en la base de enchufe de red.

•

Montar la maqueta de trenes conforme al punto 6.

6. Preparativos

6.1 Montaje de las vías

Al realizar el montaje, tener presentes los núme-

ros de vía y el orden de las vías!

Ensamblar las vías

Desacoplar

Plan

6.3 Conexión de la estación base

Nota importante:

La conexión de la estación base debe

realizarse únicamente a la fuente de alimentación

conmutada. ¡Queda prohibido el uso de otras

fuentes de alimentación conmutadas o transfor-

madores!

La estación base necesita la fuente de alimenta-

ción conmutada para la alimentación de potencia.

Por este motivo, debe enchufarse en la hembrilla

de la estación base (3) únicamente la fuente de

alimentación conmutada (1) con el cable (2).

1 - Fuente de alimentación conmutada

2 - Cable de conexión

3 - Estación base con hembrilla

4 - Lente

6.2 Fuente de alimentación conmutada •

Controlador IR • Estación base



Estación base









6.4 Controlador IR

4 - Lente

5 - Teclas de función

6 - Regulador de velocidad

7 - Cambio del sentido de marcha / Parada del

tren

8 - Tecla de luz

9 - Selector de direcciones

6.5 Puesta en marcha de la unidad de IR-Control

Antes de poner en marcha la unidad de control,

en primer lugar deben insertarse 2 pilas modelo

AAA. Véase la gura que se muestra a continua-

ción.

Atornillar y retirar el compartimento de pilas.

STOP













Insertar 2 pilas tipo AAA (Micro) conforme al

dibujo.

¡Colocar o sustituir las baterías (pilas)

siempre por pares!

Por favor, tenga en cuenta la polaridad

Notas sobre las baterías (pilas) y las

baterías (pilas) recargables

• Las baterías deben ser colocadas y sustituidas

exclusivamente por adultos.

•

No está permitido recargar las baterías (pilas)

no recargables.

• Si las baterías (pilas) están agotadas, extraerlas

fuera del juguete.

• Retirar del juguete las baterías (pilas) recarga-

bles antes de cargarlas.

• Cargar las baterías (pilas) recargables siempre

bajo la vigilancia de adultos.

• No está permitido utilizar juntas baterías (pilas)

de tipos distintos o mezclar baterías nuevas y

usadas.

• Colocar las baterías (pilas) con la polaridad cor-

recta.

• No está permitido cortocircuitar los contactos.

• No tirar las baterías (pilas) a la basura domé-

stica.

•

Todo consumidor dentro de la UE está obligado

por la ley a depositar las baterías (pilas) en un

centro de recogida dentro de su municipio o en

establecimientos comerciales en los lugares

pertinentes. De este modo, su eliminación se

realiza con pleno respeto del medio ambiente.

Las baterías (pilas) que contienen sustancias

nocivas están identicadas mediante símbolos

químicos (Cd = cadmio, Hg= mercurio, Pb=

plomo).

Conserve estas instrucciones de empleo. Contie-

nen informaciones importantes.

Colocar y atornillar rmemente la tapa del com-

partimento de pilas.

7. Puesta en marcha

7.1 Selección de una dirección:

(Consulte la dirección en cuestión del apartado 8).

Selector Dirección

• 78

• • 72

• • • 60

• • • • 24

¿Se p42-ha elegido la dirección correcta? (véanse

Instrucciones de la locomotora).

Durante el manejo, mantener la unidad de IR-Control

siempre con la lente apuntando hacia la estación

base.

Pulsar la tecla deseada.

* Si la loco se p43-ha previsto para ello

STOP

Frenar

Conmutar las

luces

Cambiar el sentido

de la marcha /

Parada del tren

Acelerar

Conmutar las

funciones

1 - 4 *

Si después de la última orden no se envía durante 3

minutos ninguna orden adicional, la estación base

desconecta la tensión de las vías por motivos de

seguridad.

Si a continuación vuelve a activarse la unidad de

IR-Control, la estación base se conecta de nuevo

automáticamente.

Si se produce un cortocircuito, la estación base se

desconecta y, una vez subsanada la avería, vuelve

a conectarse automáticamente.

7.2 Cambio de dirección:

Si 2 locomotoras tuvieran la misma dirección,

puede cambiar la dirección de una locomotora del

siguiente modo:

Desenchufe el transformador. Ajuste el selector

de dirección a la dirección deseada. Pulse la tecla

„Cambio de sentido de la marcha“ . Mantenga

pulsada esta tecla mientras la lente de la unidad de

IR-Control apunta hacia el receptor y usted vuelve a

enchufar el transformador.

Tan pronto como el alumbrado se encienda de

manera permanente o intermitente, soltar la tecla.

El proceso de programación se reconoce porque se

enciende de manera permanente o intermitente el

alumbrado. Tan pronto como se apaga la luz conclu-

ye la programación. Ahora, la locomotora p43-ya puede

circular con la nueva dirección.

8. Funciones de la locomotora

• Reconocimiento del sistema: automático.

• Direcciones seleccionables: 1 - 255

• Dirección de fábrica: 72

• Nome di fabbrica: DH 240 Farm

• Faros encendidos según el sentido de marcha.

En Digital se pueden encender y apagar.

• ABV: retardo de arranque y frenado variables.

• Velocidad máxima variable.

• Congurar parámetros de la locomotora (direc-

ción, retardo de arranque y frenado, velocidad

máxima): mediante Control Unit, Mobile Station

o Central Station.

8.1 Funciones de conmutación

El controlador IR puede activar 5 funciones digi-

tales de las locomotoras.

Funciones conmutables

STOP

Faros frontales

ABV, apagado Función 4

8.2 Gobierno de la locomotora

La tecla

STOP

en el controlador IR sirve para la

función de paro de emergencia. Con esta tecla se

desconecta el suministro de corriente eléctrica

a la vía (se detienen todas las locomotoras y se

interrumpen todas las funciones).

Esta tecla sirve para evitar accidentes de las

locomotoras en la maqueta de trenes.

La función de paro de emergencia puede anularse

con cualquier tecla.

Con la tecla

STOP

en el controlador IR se puede

cambiar el sentido de la marcha de la locomotora

que se encuentra accesible. Esta tecla sirve

también para la parada del tren. Sin embargo, a

continuación se debe pulsar 2 vecesesta tecla

para poder para poder continuar la marcha con la

locomotora en la misma dirección.

El regulador de velocidad se reere siempre a la

locomotora que está seleccionada en este momen-

to con el selector de dirección. Todos los demás

vehículos siguen rodando a la velocidad predena

para los mismos.

Nota: si se selecciona una nueva dirección y el

regulador de velocidad está situado en una posi-

ción de velocidad cualquiera, la locomotora que se

acaba de deseleccionar sigue circulando con esta

última velocidad seleccionada. La locomotora no

puede gobernarse de nuevo hasta que no se selec-

cione de nuevo esta dirección de locomotora.

Tras conmutar a una nueva dirección, se tarda

todavía unos breves instantes en poder gobernar

realmente también la locomotora recién seleccio-

nada. Esta característica permite saltar direccio-

nes de locomotora, al cambiar de dirección, sin que

las locomotoras asociadas a dichas direcciones

saltadas se vean afectadas por la posición actual

del regulador de velocidad.

Parada de

emergencia

La locomotora se incorpora con la última congu-

ración utilizada. Ahora, la locomotora reacciona a

la unidad de control.

9. Instrucciones de uso

Funcionamiento con 2 trenes

Está permitido utilizar únicamente una fuente

de alimentación conmutada y una estación

base.

La fuente de alimentación conmutada que se adjun-

ta permite alimentar a un máx. de 2 trenes.

Con el interruptor del controlador se puede

seleccionar la locomotora a controlar en cuestión

(véanse secciones 7 y 8).

10. Anomalías funcionales

• Si el tren no arranca, compruebe si las cone-

xiones están conectadas conforme al punto 6.

• Compruebe si las baterías del controlador IR

están bien insertadas o si están completamente

descargadas.

• Si la locomotora está dañada, no seguir utilizan-

do la locomotora. Compruebe si en la maqueta

de trenes existe un cortocircuito, una sobrecar-

ga o si ha descarrilado un vehículo. Elimine el

cortocrcuito o bien la sobrecarga reduciendo

los consumidores de corriente (locomotoras,

coches iluminados, etc.) y coloque el vehículo

descarriado de nuevo en el carril.

• Retirar del convoy los vagones dañados y

encargar su reparación. No está permitido

seguir utilizando los vagones dañados.

• El decoder detecta una resistencia mecánica

del modelo en miniatura. En tal caso, el decoder

para el motor y lo señaliza encendiendo intermi-

tentemente el alumbrado de cabeza. Una vez

subsanados los problemas mecánicos, es

posible poner de nuevo en servicio el modelo

en miniatura después de que haya estado sin

corriente.

11. Limpieza y mantenimiento

• Compruebe si hay cabello o suciedad acumu-

lados en los ejes y, en su caso, elimine esta

suciedad de los ejes con ayuda de unas pinzas.

• El tren puede frotarse con un paño sin hilachas

seco.

• Encontrará indicaciones adicionales sobre

mantenimiento en el punto 15.

12. Eliminación

Indicaciones para la protección del

medio ambiente: Los productos

identicados con el contenedor de

basura tachado no deben eliminarse

como basura doméstica normal y

corriente al nal de la vida útil, sino que deben

entregarse en un punto de recogida para

reciclado de aparatos eléctricos y electrónicos. El

símbolo en el producto, las instrucciones de

empleo o el embalaje hace referencia a este

hecho. Los materiales son reaprovechables en

función de la identicación que lleven. Ayúdenos

a proteger el medio ambiente y cuidar los

recursos, entregando este aparato gratuitamente

en los centros de recogida o distribuidores

correspondientes. Si tiene alguna pregunta al

respecto, diríjase a la organización encargada de

la eliminación de residuos en su localidad o a su

distribuidor especializado.

¡Nunca tirar las baterías junto con la

basura doméstica!! Todo consumidor

de la CE está obligado por ley a

entregar las baterías a un punto de

recogida de su municipio o de

establecimientos especializados. De este modo,

las baterías se eliminan de forma respetuosa con

el medio ambiente. Las baterías que contienen

sustancias nocivas están identicadas por este

símbolo y por símbolos químicos (Cd=Cadmio,

Hg=Mercurio, Pb=Plomo).

Información adicional:

www.maerklin.com/en/imprint.html

13. Símbolos y su signicado

Indica el cumplimiento de

todos los requisitos

fundamentales en materia de

seguridad y salud. (EU/UK)

Juguete con transformador

Tensión asignada

14. Garantía / Servicio de atención al

cliente

• Responsabilidad y garantía conforme al docu-

mento de garantía que se adjunta.

• En caso de tener preguntas sobre reparaci-

ones, piezas de recambio o problemas póngase

en contacto con su distribuidor especializado

de Märklin o en:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

1 x per settimana, l‘alimentatore “switching“ da

rete ed i suoi cavi di collegamento in condizione

di sezionamento dalla rete elettrica domestica. In

caso del più minuscolo sospetto di un danneg-

giamento l‘alimentatore “switching“ da rete deve

venire nuovamente impiegato soltanto dopo la ri-

parazione tramite il Servizio Riparazioni Märklin.

• Tale giocattolo può venire utilizzato soltanto con

un alimentatore “switching” da rete per giocattoli.

• L‘alimentatore “switching“ da rete deve venire

collegato soltanto ad una presa di rete elettrica

con la tensione di rete specicata sulla targhet-

ta dei dati dell‘alimentatore “switching“ da rete.

•

Tale alimentatore “switching“ da rete è progettato

esclusivamente per l‘utilizzo in ambienti asciutti.

• Tale alimentatore “switching“ da rete non è af-

fatto un giocattolo. Esso serve all‘alimentazione

di corrente dell‘impianto di ferrovia in miniatura.

•

Durante il trasporto dell’alimentatore “switching“

da rete questo non deve mai venire sostenuto dal

conduttore di rete oppure dal cavo di collegamento

• Tale prodotto deve venire impiegato soltanto in

ambienti chiusi.

• Non immagazzinate tale prodotto sotto un

irraggiamento solare diretto, forti oscillazioni di

temperatura oppure elevata umidità dell‘aria.

•

La locomotiva non deve venire alimentata nello

stesso tempo con più di una sorgente di potenza.

• AVVERTENZA! Non adatto ai bambini sotto i

3 anni. Per motivi funzionali i bordi e le punte

sono spigolosi. Pericolo di asssia, poiché le

parti piccole e spezzabili potrebbero essere

ingerite. Un utilizzo improprio del componente di

rete può condurre ad una scossa elettrica.

• AVVERTENZA! Rimuovere i rotabili guasti dalla

composizione del treno e farli riparare. I rotabili

difettosi non devono più venire utilizzati.

• I LED incorporati corrispondono alla categoria

di laser 1 secondo la Norma EN 60825-1.

2.1 Avvertenze importanti

• Deve essere impiegato solamente l’accluso

alimentatore “switching” da rete 66201.

• Manutenzione, tenuta in efcienza e riparazioni

possono venire eseguite soltanto da parte di adulti.

• La locomotiva deve venire impiegata nell’esercizio

del gioco soltanto con il mantello montato.

• Per le riparazioni o le parti di ricambio, contat-

tare il rivenditore Märklin.

3. Corredo di fornitura

Treno a 3 elementi

Stimatissimi clienti,

noi ci rallegriamo del fatto che Voi abbiate preso

la decisione per un prodotto proveniente dalla

casa Märklin. Con la sua storia della ditta di oltre

160 anni Märklin testimonia nuovamente ogni

giorno che ciascun singolo prodotto rappresenta

tradizione, qualità, innovazione tecnologica ed

una posizione di guida del mercato coronata da

successo. Voi potete vedere che numerosi argo-

menti parlano a favore di Märklin.

Noi Vi auguriamo buon divertimento e gioia con

il Vostro nuovo prodotto Märklin, che abbiamo

realizzato per Voi con la più grande accuratezza

e passione. Qualora Voi abbiate suggerimenti ed

idee, noi siamo lieti di restare a Vostra disposizio-

ne in qualsiasi momento.

Il Vostro Märklin-Team

1. Impiego commisurato alla destina-

zione

Questo prodotto costituisce una ferrovia in

miniatura per bambini a partire dai 6 anni nello

scartamento HO (scala 1:87).

• Tale treno può venire messo in funzione su

impianti di ferrovia in miniatura, i quali siano

equipaggiati con il binario C Märklin (si veda il

contenuto della confezione).

• Tale treno può venire messo in funzione su

impianti di ferrovia in miniatura, i quali siano

equipaggiati con il binario K Märklin.

2. Avvertenze per la sicurezza

Leggete assolutamente le seguenti avvertenze di

sicurezza prima del primo utilizzo di un prodotto

Märklin.

Gli alimentatori “switching“ da rete per

giocattoli non sono adatti afnché vengano

utilizzati come oggetti di gioco. Tale utilizzo deve

avvenire sotto costante sorveglianza dei genitori.

• Vogliate assolutamente precisare ai Vostri

bambini questo fatto, di impiegare l‘alimen-

tatore “switching“ da rete soltanto in modo

corrispondente alla sua destinazione.

• Vogliate assolutamente mettere in guardia i

Vostri bambini sui pericoli delle rete elettrica

domestica.

•

Esaminate visivamente ad intervalli regolari con-

tro i danneggiamenti (a seconda della rispettiva

frequenza dell‘esercizio di gioco), come minimo

172

24 172

12 binari C curvi 24130

1 binari C curvi 24224

1 binario C da 188 mm 24188

1 Stazione Basei da 188 mm

4 binari C da 172 mm 24172

1 deviatoio sinistro 24611

1 terminale di binario con paraurti

1 alimentatore “switching“ 66201

1 Controller IR

2 batterie tipo AAA/LR 03 1,5V

1 Trattore

Carico agricolo

Istruzioni di impiego

Certicato di garanzia

4. Dati Tecnici

Alimentatore “switching“ da rete:

ingresso 230 V AC,

uscita 18 V DC, 18 VA

Tensione di alimentazione del treno: max. 22 V

Consumo del treno max. 13VA

Scartamento H0 (scala 1:87)

4.1 Protezione dal sovraccarico

Una sicurezza incorporata contro i sovraccari-

chi protegge l’alimentatore „switching“ di rete

dai danni in caso di sovraccarico oppure corto

circuito. Tutte le locomotive rimangono ferme. Si

veda il punto 10.

4.2 Obblighi di informazione legali

https://www.maerklin.de/compliance

• Prescrizione di progetto ecologica in Standby

(EU) 2023/826

5. Avvertenze per la prima messa in

esercizio

• L’alimentatore “switching” da rete non deve

ancora venire innestato nella presa.

• Montare l’impianto in conformità al punto 6.

6. Preparativi

6.1 Montaggio e connessione dei binari

Durante il montaggio si presti attenzione ai numeri

dei binari e alla loro sequenza!

Innesto dei binari

Smontaggio

Tracciato

1 – Alimentatore “switching” da rete

2 – Cavetto di collegamento

3 – Stazione base con presa

4 – Lente

6.2 Alimentatore “switching” da rete • Con-

troller IR • Stazione base



Stazione base



6.3 Collegamento della Stazione base

Avvertenza importante:

Il collegamento della Stazione base deve

avvenire soltanto all’accluso alimentatore “swit-

ching” da rete. Un impiego di altri alimentatori

“switching” da rete oppure trasformatori non è

consentito!

La Stazione Base richiede tale alimentatore

“switching“ da rete per l‘alimentazione di

potenza. Pertanto deve venire innestato soltanto

l‘alimentatore “switching“ da rete (1) con il cavo

(2) nella boccola della Stazione Base (3).

6.4 Controller IR







4 – Lente

5 – Tasti funzione

6 – Regolatore di velocità

7 – Modica della direzione di marcia / Arresto

del treno

8 – Tasti per illuminazione

9 – Commutatore per scelta indirizzo

6.5 Immissione in esercizio dell’apparato di

comando IR

Prima dell’immissione in esercizio di tale apparato

di comando devono anzitutto venire inserite 2

batterie del tipo AAA . Si veda la successiva.

Svitare il comparto batterie e sollevarlo

STOP













Installare o sostituire le batterie sola-

mente a coppie!

Prestare attenzione alla polarità!

Avvertenze per batterie ed accumulatori ricari-

cabili

• Le batterie devono venire installate e sostituite

esclusivamente da parte di adulti.

• Le batterie non ricaricabili non devono venire

messe sotto carica.

• Si estraggano dal giocattolo le batterie esaurite.

• Le batterie ricaricabili (accumulatori) prima

della carica vanno rimosse dal giocattolo.

• Le batterie ricaricabili (accumulatori) si carichi-

no solo sotto la sorveglianza di un adulto.

• Tipi di batterie diseguali oppure batterie nuove

ed usate non devono venire impiegate insieme.

• Inserire le batterie con la corretta polarità.

• I contatti non devono venire messi in corto

circuito.

• Le batterie non fanno parte dei riuti domestici.

• Ciascun utilizzatore nella Unione Europea è ob-

bligato per legge a conferire le batterie presso

un centro di raccolta della sua zona comunale

oppure dal commerciante. Le batterie vengono

in tal modo convogliate ad uno smaltimento

rispettoso dell’ambiente.

• Le batterie che contengono materiali inquinanti

sono contraddistinte mediante dei simboli chi-

mici (Cd = cadmio, Hg = mercurio, Pb = piombo).

Vi preghiamo di conservare queste istruzioni di

impiego. Esse contengono delle importanti infor-

mazioni.

Sovrapporre il coperchio del comparto batterie e

ssarlo con la vite.

7. Azionamento

7.1 Selezione dell‘indirizzo:

Vi preghiamo di ricavare l´indirizzo della locomoti-

va dalle dal Punto 8.

Commu-

tatore

Indirizzo

• 78

• • 72

• • • 60

• • • • 24

* Se la locomotiva è prevista

STOP

Frenatura

Commutare

l’illuminazione

Variazione del

senso di marcia

/ Arresto del

treno

Accelerazione

Commutare

le funzioni

1 - 4 *

È selezionato il corretto indirizzo? (si veda no 8).

Mantenere il Controller IR durante l’azionamento

sempre con il sensore in direzione della Stazione

Base. Azionare il tasto desiderato.

Arresto di

emergenza

Inserire 2 x batterie tipo AAA (Micro) conforme-

mente al disegno.

Qualora dopo l’ultimo comando non venga emesso

nessun ulteriore comando per una durata di 3

minuti, per ragioni di sicurezza la Stazione Base

interrompe la tensione sul binario.

Qualora in seguito l’apparato di IR-Control venga

nuovamente attivato, la Stazione Base si accende

automaticamente.

Qualora venga provocato un corto circuito, la

Stazione Base si disattiva e, dopo l’eliminazione

del difetto, si attiva di nuovo automaticamente.

7.2 Modica dell’indirizzo:

Qualora Voi possediate 2 locomotive con lo stes-

so indirizzo, potete modicare l’indirizzo di una

data locomotiva come segue:

Disinnestate il trasformatore. Impostate il com-

mutatore di selezione dell’indirizzo sull’indirizzo

desiderato. Premete il tasto „Modica della

direzione di marcia„. Mantenete questo premuto

mentre il sensore del regolatore di marcia IR pun-

ta verso il ricevitore e Voi innestate nuovamente il

trasformatore.

Non appena l’illuminazione si accende o

rispettivamente lampeggia, rilasciate il tasto.

Con l’accensione dell’illuminazione o il rispettivo

lampeggio viene segnalato il processo di pro-

grammazione. Non appena tale luce si spegne,

la programmazione è conclusa. Tale locomotiva

può adesso venire fatta marciare con il nuovo

indirizzo.

8. Funzioni della locomotiva

• Riconoscimento del tipo di funzionamento:

automatico

• Indirizzi impostabili: 1 - 255

• Indirizzo di fabbrica: 72

• Nome di fabbrica: DH 240 Farm

• Illuminazione dipendente dal senso di marcia.

Commutabile nel funzionamento Digital.

• ABV — Ritardo di avviamento/frenatura modi-

cabile.

• Velocità massima modicabile.

• Regolazione dei parametri della locomotiva (in-

dirizzo, ritardo di avviamento/frenatura, velocità

massima): tramite Control Unit, Mobile Station

oppure Central Station.

8.2 Comando di una locomotiva

Il tasto

STOP

sul Controller a raggi infrarossi

signica arresto d’emergenza. Con questo tasto il

binario viene commutato senza corrente (tutte le

locomotive rimangono ferme e tutte le funzionalità

sono interrotte).

Questo tasto serve per la prevenzione di incidenti

a locomotive sull’impianto di ferrovia in miniatura.

Con qualunque tasto a piacere l’arresto

d’emergenza può venire nuovamente rimosso.

Con il tasto

STOP

sul Controller a raggi infrarossi

può venire commutata la direzione di marcia della

locomotiva che si trova sotto accesso. Questo

tasto serve anche quale arresto del treno. In

seguito questo deve però venire premuto 2 volte,

afnché la locomotiva possa venire fatta marciare

ulteriormente nella stessa direzione di marcia.

Il regolatore di marcia si riferisce sempre solamente

a quella locomotiva che è selezionata direttamente

sul commutatore di scelta dell’indirizzo. Tutti i rota-

bili rimanenti continuano a viaggiare con la velocità

predeterminata per ultima per essi.

Avvertenza: qualora venga selezionato un nuovo

indirizzo ed il regolatore di marcia si trovi in una

qualsivoglia posizione di velocità, allora la locomo-

tiva direttamente esclusa dalla selezione continua a

marciare con questa velocità impostata per ultima.

Soltanto dopo una rinnovata selezione di questo

indirizzo di locomotiva si può nuovamente coman-

dare tale locomotiva.

Dopo la commutazione ad un nuovo indirizzo, occor-

re ancora la durata di un breve istante, prima che la

locomotiva nuovamente selezionata possa essere

anche comandata effettivamente. Grazie a questa

caratteristica è possibile, in occasione della com-

8.1 Funzioni commutabili

Il Controller IR può attivare 5 funzioni digitali della

locomotiva.

Funzioni commutabili

STOP

Illuminazione di testa

ABV, spento Funzione 4

mutazione dell’indirizzo, passare oltre attraverso

altri indirizzi senza che le locomotive appartenenti

a questi indirizzi vengano inuenzate dall’attuale

disposizione del regolatore di marcia.

La locomotiva viene presa in carico con le imposta-

zioni utilizzate per ultime. La locomotiva reagisce

adesso all’apparato di comando.

9. Avvertenze per il funzionamento

Esercizio 2 treni

Si deve utilizzare soltanto un alimentatore

“switching” da rete ed una sola Stazione Base.

L’accluso alimentatore “switching” da rete è

sufciente per l’alimentazione di 2 treni al max.

Con il commutatore sul Controller si può selezio-

nare la rispettiva locomotiva da comandare (si

vedano i paragra 7 ed 8).

10. Difetti nel funzionamento

•

Se il treno non marcia, vogliate vericare se i col-

legamenti sono connessi in conformità al punto 6.

• Vericate se le batterie nel Controller IR sono

correttamente inserite o rispettivamente se

sono scariche.

• Vericate se sull’impianto sussiste un corto

circuito, un sovraccarico oppure un rotabile è

sviato dal binario. Eliminate il corto circuito o

rispettivamente il sovraccarico mediante ridu-

zione degli utilizzatori di corrente (locomotive,

carrozze illuminate ecc.), collocate nuovamente

sulle rotaie il rotabile sviato.

• Rimuovere i rotabili guasti dalla composizione

del treno e farli riparare. I rotabili difettosi non

devono più venire utilizzati.

• Una resistenza meccanica del modello viene

riconosciuta dal Decoder. Il Decoder disattiva

allora il motore con illuminazione di testa lam-

peggiante. Quando i problemi meccanici sono

eliminati, il modello, dopo che esso era senza

corrente, può venire nuovamente ammesso in

esercizio.

11. Pulizia e manutenzione

• Vogliate controllare se sugli assi si trovano

capelli oppure sporcizia ed eliminate dagli assi

questi contaminanti se necessario con l’aiuto di

una pinzetta.

• Il treno può venire pulito con un panno asciutto

esente da lanugine.

• Ulteriori avvertenze di manutenzione potete

trovarle sotto il Punto 15.

12. Smaltimento

Avvertenze per la protezione ambien-

tale:

prodotti che sono contraddistinti con il

bidone della spazzatura cancellato alla

ne della loro durata di vita non possono

venire eliminati mediante i normali riuti

domestici, bensì devono essere conferiti ad un

apposito punto di raccolta per il riciclaggio di

apparecchi elettrici ed elettronici. Il simbolo su tale

prodotto, le istruzioni di impiego oppure la confezio-

ne dà avviso riguardo a ciò. I materiali costituenti

sono riutilizzabili in conformità al loro contrassegno.

Aiutaci a proteggere l‘ambiente e a salvaguardare le

risorse consegnando questo dispositivo a titolo

gratuito presso i punti di raccolta/rivenditori

competenti. L‘organizzazione responsabile dello

smaltimento dei riuti o il rivenditore specializzato

risponderanno a qualsiasi domanda.

Le batterie non fanno parte dei riuti

domestici! Ciascun consumatore nella

CE è obbligato per legge a conferire le

batterie presso un apposito punto di

raccolta del suo municipio oppure dal

negoziante. Le batterie vengono in tal modo

inviate ad uno smaltimento rispettoso

dell’ambiente. Le batterie che contengono

materiali dannosi sono contraddistinte tramite

questo simbolo e mediante simboli chimici (Cd =

cadmio, Hg = mercurio, Pb = piombo).

Per maggiori informazioni:

www.maerklin.com/en/imprint.html

13. Simboli e signicato

Indica la conformità a tutti i

fondamentali requisiti di

sicurezza e di sanità. (EU/UK)

Trasformatore per giocattoli

Tensione nominale

14. Garanzia / Servizio clienti

• Prestazioni di garanzia e garanzia in conformità

all’accluso certicato di garanzia.

• In caso di domande su riparazioni, parti di

ricambio oppure problemi vogliate rivolger Vi al

Vostro rivenditore specialista Märklin oppure a:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

• Denna modell/leksak får endast användas till-

sammans med en nätenhet avsedd för leksaker.

• Nätenhetens stickkontakt får endast anslutas

till hushålls-elens elurtag om elurtaget är märkt

med och ger samma elspänning som anges på

nätenheten.

• Nätenheten får endast användas i helt torra rum

och utrymmen.

• Nätenheten är ingen leksak. Den får endast an-

vändas som strömförsörjare till modelljärnvägen.

• Vid transport eller föryttning av nätenheten får

denna aldrig lyftas eller bäras genom att man

håller/lyfter den i anslutningskabeln.

• Produkten får endast användas inomhus i slutna

rum.

• Förvara inte produkten i direkt solsken, på plats-

er med häftiga temperaturväxlingar och/eller

med hög luftfuktighet.

• Loket får endast anslutas till en enda strömkälla.

• VARNING! Ej lämplig för barn under 3 år.

Funktionsbetingade vassa kanter och spetsar.

Kvävningsrisk på grund av smådelar som kann

lossna. Felaktig använding av nätenheten kan

leda till elöverslag och fysisk skada.

• VARNING! Ta ut skadade fordon ur tågsättet

och låt reparera dem. Defekta fordon får inte

användas längre.

• Inbyggda LED (lysdioder) motsvarar laser-klass

1 enligt Ennorm 60825-1.

2.1 Observera: Viktigt

• Endast den bifogade nätenheten 66201 får

användas

• Underhåll, skötsel och reparationer får endast

göras genom vuxna personers försorg.

• Loket får endast köras med monterad kåpa/

kaross.

• För reparationer samt för införskaffande av re-

servdelar vänder man sig till sin auktoriserade

Märklin-handlare.

3. Satsens innehåll

Tåg bestående av 3 delar.

12 Böjda C-skenor 24130

1 Böjda C-skenor 24224

1 Raka C-skenor 188 mm 24188

1 Basstationen 188 mm

4 Raka C-skenor 172 mm 24172

1 Valdeltagandet 24611

1 Spårslut med en buffert

1 Nätenhet 66201

1 IR-Controller

Bästa kund!

Det gläder oss att Ni valt att införskaffa en produkt

ur Märklins breda, högkvalitativa sortiment. Mär-

klins över 160-åriga historia borgar för att varje

enskild produkt tillverkas med den kvalitet och de

förstklassiga tekniska prestanda som i alla tider

utmärkt Märklins marknadsledande produktion.

Det nns som synes många argument som talar

för Märklin.

Vi önskar Er lycka till med och hoppas Ni får

mycken glädje av Er nya Märklin-produkt, som är

tillverkad med största noggrannhet och passion

för teknik.

Har Ni förslag och idéer, så står vi alltid till Ert

förfogande.

Ert Märklin-team

1. Produktens användningsområde

Denna produkt är en modelljärnväg med spårvidd

H0 (skala 1:87), avsedd för barn från 6 år.

• Tåget kan köras på modelljärnvägar utrustade

med C-skenor (se förpackningsinnehåll).

• Tåget kan köras på Märklins H0 K-skenor.

2. Säkerhetsföreskrifter

Följande säkerhetsföreskrifterna måste ovillkor-

ligen läsas igenom innan denna Märklinprodukt

används för första gången.

Delar för anslutning till starkström/hushålls-

ström avsedda för leksakernas drivning får

aldrig användas som leksaker.

Användning av elkomponenter för starkström

måste alltid övervakas av vuxna personer,

t.ex. föräldrar.

• Man måste förklara för barnen att elkompo-

nenter för anslutning till starkström aldrig får

användas till annat än vad de är avsedda för.

• Man måste förklara riskerna med hushålls-

strömmen för barnen.

• Koppla bort nätenheten från hushålls-elen och

kontrollera med jämna mellanrum den urkopp-

lade nätenheten och anslutningskabeln, minst

en gång per vecka, så att inga synbara skador

uppstått. Vid minsta misstanke att någon skada

uppstått, på nätenheten eller dess kabel, får

nätenheten ej användas förrän skadan åtgär-

dats av Märklins reparationsservice (Märklin-

Reparatur-Service).

2 batterier typ AAA/LR 03 1,5V

1 Traktor

Jordbruksfrakt

Bruksanvisning

Garantisedel

4. Tekniska data

Nätenhet: Ingång 230V AC,

Uttag:18V DC/18VA

Strömförsörjning till tåget: max. 22 V

Effektförbrukning av tåget max. 13VA

Spårvidd H0 (Skala 1:87)

4.1 Överbelastning

En inbyggd överbelastnings-säkring skyddar

nätenheten från skador vid eventuell överbelast-

ning eller kortslutning. Nätenheten stänger av sig

automatiskt i avvaktan på att felet avhjälps/åtgär-

das. Så länge felet kvarstår kan inga tåg köras

eller växlar manövreras . Se punkt 10.

4.2 Informationsskyldighet enligt lag

https://www.maerklin.de/compliance

• Standby Ekodesign Förordning (EU) 2023/826

5. Anvisningar betr. användning för

första gången

• Nätenheten får ännu inte anslutas till hushålls-

elen eller stickas in i väggkontakten.

• Anläggningen skall byggas upp och sättas

samman enligt punkt 6.

6. Förberedelser

6.1 Spåranslutning och anläggningsbygger

Vid uppbyggnad av anläggningen:

Beakta skenornas numrering och ordningsföljd!

Sammansättning av skenorna

Isärtagning

172

24 172

Spåra image





6.2 Nätenhet • IR-kontroll • Basstation

1 - Nätenhet

2 - Anslutningskabel

3 - Basstation med anslutningsdosa

4 - Lins

Basstation







6.3. Anslutning av basstationen

OBSERVERA: VIKTIGT!

Basstationen får endast anslutas till den

medföljande nätenheten. Användning

av andra nätenheter eller transformatorer är inte

tillåten!

Basstationen behöver nätenheten för sin

strömförsörjning. Därvid får endast nätenheten

(1) anslutas med kabeln (2) till basstationens

kontaktingång (3)

6.4 IR-körkontroll

4 - Lins

5 - Funktionsknappar

6 - Hastighetskontroll

7 - Ändring av körriktning / Tågstopp

8 - Strålkastare

9 - Adressväljare

6.5 Igångsättning av IR-körkontroll

Innan IR-körkontrolll kan användas måste man först

sätta i 2 batterier, typ AAA. V.g. se bifogade illustra-

tion.

Öppna batterifacket genom att skruva loss locket.

2 x batterier typ AAA (Micro) läggs i facket, såsom

framgår av teckningen.

Batterier får endast monteras eller

bytas ut parvis! Observera därvid

alltid batteriernas polaritet!

STOP













*När loket har fera funktioner

STOP

7. Handhavande av IR-körkontroll

7.1 Välj adress:

(För avlägsnande av respektive adresser, v.g. se

Punkt 8).

Omkopplare Adress

• 78

• • 72

• • • 60

• • • • 24

Tänd och släck

ljuset

Koppla till och

från funktio-

nerna 1 – 4*

Acceleration

Ändra

körriktning /

Tågstopp

Bromsar

OBS! Information beträffande batterier och åte-

ruppladdningsbara el-ackumulatorer.

• Batterier får endast hanteras, monteras och

bytas ut av vuxna personer.

• Icke laddningsbara batterier får absolut inte

återuppladdas.

• Förbrukade batterier skall alltid avlägsnas ur

leksaken i fråga.

• Laddningsbara batterier (ackumulatorer) måste

alltid plockas ut ur leksaken ifråga innan de

laddas.

• Laddningsbara batterier (ackumulatorer) får en-

dast laddas under uppsikt av en vuxen person.

• Batterier av olika typer samt nya och begag-

nade batterier får aldrig blandas samman eller

användas tillsammans.

• Se till att batterierna alltid monteras med polari-

teten vänd åt rätt håll.

• Anslutningar och kontakter får aldrig kortslutas.

• Batterier får aldrig kastas i hushållssoporna.

• Alla som hanterar batterier inom EU är skyldiga

att lämna in förbrukade/kasserade batterier på

av samhället anvisad plats eller till handeln för

destruktion. På så sätt tas batterierna om hand

på ett miljövänligt sätt.

• Batterier innehållande för miljön särskilt skadli-

ga ämnen är markerade med kemiska symboler

(Cd =kadmium, Hg = kvicksilver, Pb = bly).

Var god spara denna bruksanvisning. Den innehål-

ler viktig information.

Sätt tillbaka batterifackets lock och skruva fast det.

Är rätt adress vald? (

v.g. se Punkt 8).

Vid användning av IR-körkontroll ska den alltid

hållas med linsen riktad mot basstationen. Tryck

på önskade knappar.

Har mer än 3 minuter förutit efter senaste köror-

dern, så stänger basstationen p.g.a. säkerhetsskäl

automatiskt av körspänningen till rälsen.

Aktiveras

IR-körkontroll

därefter på nytt, så kopp-

lar basstationen automatiskt på körströmmen igen.

Vid kortslutning stängs basstationen av auto-

matiskt och kopplas automatiskt på igen, så fort

korstlutningen åtgärdats och hävts.

Nödstopp

7.2 Ändring av adressen

Skulle 2 av Era lok p57-ha samma adresser, så kan

man ändra den ena lokadressen på följande sätt:

Drag ur transformatorns stickkontakt ur elutta-

get. Ställ in adressvals-omkopplaren på önskad

adress. Tryck på knappen “Ändring av körrikt-

ningen“. Håll denna knapp nedtryckt medanIR-

Controls lins är riktad mot mottagaren, samtidigt

som man sticker in transformatorns stickkontakt i

eluttaget igen.

Släpp knappen så fort belysningen/strålkastarna

tänds, t.ex. blinkar. Att belysningen/strålkastarna

lyser eller blinkar, anger att programmering pågår.

Så fort ljuset slocknat är programmeringen klar

och avslutad. Loket kan nu köras med den nya

adressen.

8. Lokets funktioner

• Igenkänning av driftsätt: Automatisk

• Inställbara adresser: 1 - 255

• Fabriksinställd adress: 72

• Namn från tillverkaren: DH 240 Farm

• Körriktningsberoende belysning. Kan kopplas in

vid digital drift.

•

ABV— Ändringsbar acceleration/bromsfördröjning

• Ändringsbar topphastighet.

• Omställbara lokparametrar (adress, accelerati-

on/bromsfördröjning, topphastighet): Via

Control Unit, Mobile Station eller Central Station.

8.1 Manövrera en funktion

IR-kontrollen kan utlösa upp till 5 digitala lokfunkti-

oner.

Kopplingsbara funktioner

STOP

Frontstrålkastare

ABV, från Funktion 4

8.2 Körning av loket

Knapp

STOP

på IR-kontrollen betyder NÖDSTOPP.

Med denna görs hela spåret strömlöst (Samtliga

lok blir då stående och alla funktioner avbryts).

Denna knapp används för att förhindra olyckor på

modelljärnvägen.

Nödstoppet hävs genom att trycka på vilken knapp

som helst på kontrollen.

Knapp

STOP

på IR-kontrollen används för att ändra

det aktiverade lokets körriktning.

Ett tryck på denna knapp stoppar tåget.

Två tryck på denna knapp får tåget att sätta igång

och fortsätta i samma körriktning.

IR-körkontrol reglage styr endast det lok som

just valts med hjälp av Väljaren (adressväljaren).

Alla övriga fordon kör vidare med enast inställda

hastighet.

Observera: Väljs en ny adress och körreglaget

står inställt på någon hastighet, så kommer det

valda loket att köra iväg med just denna hastighet,

dvs den senast inställda hastigheten. Loket kan

sedan inte styras förrän denna lokadress valts på

nytt.

Efter att en ny address valts tar det några sekun-

der innan man kan styra det nyvalda loket. Detta

gör det möjligt att när man väljer en ny adress

med väljaren, så kan man låta väljarknappen pas-

sera andra lokaddresser utan att loken påverkas

eller störs av det nya adressvalet.

Loket tas över med de senaste inställningarna.

Loket lyder nu körkontrollen.

9. Driftanvisningar

Körning med 2 tåg

Endast en enda nätenhet och en enda

basstation får användas till tåget!

Den medföljande nätenhet räcker som ström-

försörjning till maximalt 2 tåg.

Med knapparna på körkontrollen kan man välja

och styra önskat lok. (V.g. se avsnitt 7 och 8).

10. Funktionsstörningar

• Om tåget inte fungerar: Kontrollera att anslut-

ningskablarna till rälsen är korrekt anslutna, se

punkt 6.

• Kontrollera att se till att batterierna i IR Control-

ler har installerats korrekt eller om de körs ned.

• Kontrollera om någon form av kortslutning eller

överbelastning på anläggningen föreligger.

Detta kan t.ex. bero på ett urspårat lok eller

vagn. Åtgärda kortslutningen genom att ställa

tillbaka det urspårade loket/vagnen på rälsen

- eller om det är en överbelastning: Prova med

att minska antalet strömförbrukare (lok, vagnar

med belysning etc.) på anläggningen.

• Ta ut skadade fordon ur tågsättet och låt

reparera dem. Defekta fordon får inte användas

längre.

• En överbelastning av loket upptäcks av lokdeko-

dern. Dekodern stänger då av motorn och loket

blinkar med frontstrålkastarna. När orsaken

till kortslutningen avlägsnats kan loket köras

vidare på samma sätt som innan strömavbrottet.

11. Rengöring och underhåll

• Kontrollera hjulaxlarna så att inte smuts,

hårstrån, damm eller annat belastar hjul och

hjulaxlar. Hjul och hjulaxlar rensas enklast med

en pincett.

• Tåget kan torkas av med en torr, luddfri duk.

• Ytterligare information om skötsel och underhåll

återfnns under Punkt 15.

12. Hantering som avfall

Tänk på miljön: Produkter markerade

med den överkorsade soptunnan får

efter att de förbrukats inte kastas

tillsammans med vanliga hushållssopor.

De måste lämnas till en återvinning-

scentral för elavfall och elektronik.

Symbolen åternns på själva produkten, på

förpackningen eller i bruksanvisningen. Materialet

i de markerade produkterna är återvinningsbart.

Hjälp oss att skydda miljön och spara resurser

genom att lämna in denna enhet på relevanta

insamlingsställen/återförsäljare utan kostnad.

Organisationen som ansvarar för avfallshanterin-

gen eller din återförsäljare svarar på alla

eventuella frågor.

Batterier hör inte hemma bland

hushållssoporna! Alla konsumenter

inom EU är enligt lag förpliktigade att

lämna in förbrukade batterier till

därför anvisad återvinningsstation

eller att återlämna dem till inköpsstället. Batterier-

na omhändertas då på ett miljövänligt och säkert

sätt. Batterier som innehåller miljöfarliga ämnen

är markerade med symbolen “överstruken

soptunna” och är även märkta med symboler för

de kemiska ämnen som ingår i batterierna (Cd =

kadmium, Hg = kvicksilver, Pb = bly).

Mer information:

www.maerklin.com/en/imprint.html

13. Symboler och vad de betyder

Visar produkternas alla

egenskaper ur säkerhets

synpunkt och alla hälsorisker

vid användandet. (EU/UK)

Transformatordriven leksak

Nominell spänning

14. Garanti / Kundservice

• Responsabilidad y garantía conforme al docu-

mento de garantía que se adjunta.

• För frågor om reparationer, reservdelar eller

problem v.g. kontakta er Märklin-fackhandel

eller:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

• Strømforsyningen er ikke noget legetøj. Den an-

vendes til at forsyne en modeltogbane medstrøm.

• Ved transport af strømforsyningen, må denne

aldrig holdes i tilslutningskablet.

• Produktet må kun anvendes indendørs.

•

Opbevar ikke produktet i direkte sollys, ved stærke

temperaturudsving eller ved høj luftfugtighed.

• Lokomotivet må kun forsynes fra én kraftkilde.

• BEMÆRK! Ikke egnet til børn under 3 år. Skarpe

kanter og spidser pga. funktionen. Kvælningsfa-

re pga. små dele, der kan brække af og sluges.

Misbrug af strømforsyningen kan forårsage

elektrisk stød.

• BEMÆRK! Fjern beskadiget rullende materiel

fra sammenkoblingen og lad det reparere.

Defekt rullende materiel må ikke længere

anvendes.

• De indbyggede lysdioder svarer til laserklasse 1

i henhold til normen EN 60825-1.

2.1 Vigtige bemærkninger

• Må kun anvendes med den medfølgende kon-

taktstrømforsyning 66201.

• Service, vedligeholdelse og reparationer må

kun udføres af voksne.

• Lokomotivet må i legedrift kun benyttes med

påsat hus.

• For reparation eller reservedele bedes De

henvende Dem til Deres Märklinforhandler.

3. Leverancens omfang:

Tog 3-delt

12 buede C-spor 24130

1 buede C-spor 24224

1 lige C-spor 188 mm 24188

1 Basisstation 188 mm

4 lige C-spor 172 mm 24172

1 sporskifte venstre 24611

1 track end med en buffer

1 DC-DC-omformer 66201

1 IR-kontrol

2 batterier type AAA/LR 03 1,5V

1 Traktor

Landbrugsgods

Brugsanvisning

Garantibevise

Højtærede kunde,

Vi er glade for, at du har besluttet dig for et pro-

dukt fra Märklin. Med sin over 160årige rmahi-

storie beviser Märklin hver dag på ny, at hvert

enkelt produkt står for tradition, kvalitet, tekniske

innovationer og en succesfuld ledende position på

markedet. Du ser, at mange argumenter taler for

Märklin.

Vi ønsker dig god fornøjelse og megen glæde med

dit nye Märklin-produkt, som vi har fremstillet til

dig med den største omhu og lidenskab.

Hvis du har forslag og ideer, står vi gerne og altid

til din rådighed.

Dit Märklin-Team

1. Tilsigtet anvendelse

Dette produkt er en modeljerrnbane til børn fra 6 år

og opefter med sporbredden H0 (målestok 1:87).

•

Toget kan benyttes på modelbaneanlæg, som

er udstyret med Märklin C-spor (se pakkens

indhold).

• Toget kan benyttes på modelbaneanlæg, som er

udstyret med Märklin K-spor.

2. Sikkerhedsanvisninger

Læs ubetinget følgende sikkerhedsbemærkninger

før Märklin-produktet anvendes for første gang.

Strømforsyninger til legetøj er ikke egnet at

blive anvendt som legetøj. Anvendelsen skal

hele tiden ske under forældrenes opsyn.

•

Gør ubetinget børnene opmærksom på, at

strømforsyningen må bruges efter hensigten.

• Gør ubetinget børnene opmærksomme på

farerne ved lysnettet.

• Se regelmæssigt (alt efter hvor hyppigt

legetøjet anvendes), mindst 1 x om ugen, i

afbrudt tilstand efter, om strømforsyningen og

tilslutningsledningen til lysnettet er beska-

diget. Ved den mindste mistanke om beska-

digelse må strømforsyningen først anvendes

igen, når den er blevet grundigt repareret af

Märklins reparationsservice.

• Legetøjet må kun anvendes sammen med en

omformer til legetøj.

• Strømforsyningen må kun tilsluttes en stikkon-

takt, der har den netspænding, der er angivet på

strømforsyningens typeskilt.

• Strømforsyningen er udelukkende beregnet til

brug i tørre rum.

4. Tekniske data

Strømforsyning fra DC-DC-omformere:

Indgang 230V AC

udgang 18V DC/18 VA

Strømforsyning af tog: max. 22 V

Strømforbrug af toget max. 13VA

Echelle H0 (1/87)

4.1 Överbelastningsskydd

En inbyggd överbelastningssäkring skyddar

nätenheten från att skadas av överbelastningar

och kortslutningar. När överbelastningssäkringen

utlösts blir samtliga lok stående och inga magne-

tartiklar (t.ex. växlar och avkopplingsskenor) kan

manövreras. Se punkt 10.

4.2 Juridiske informationspligter

https://www.maerklin.de/compliance

• Standby-forordning om miljøvenligt design (EU)

2023/826

5. Når toget bruges for første gang

• Strømforsyningen til lysnettet må ikke sættes i

stikkontakten endnu.

• Montér anlægget jfr. punkt 6.

6. Forberedelser

6.1 Tilslutning af spor og montage

Vær ved opbygning opmærksom på skinnernes

numre og rækkefølge.

172

24 172

Sammensætning

Adskillelse

Spor layout

Basisstation

6.2 Kontaktstrømforsyning • IR-kontrol •

basisstation

1 - Kontaktstrømforsyning

2 - Strømkabel

3 - Basisstation med stik

4 - Linse

6.3 Tilslutning af basisstationen

Vigtig henvisning:

Basisstationen må kun tilsluttes med

den medfølgende kontaktstrømforsy-

ning. Anvendelse af andre kontaktstrømforsynin-

ger eller transformatorer er ikke tilladt!

Basen skal tilsluttes DC-DC-omformeren for at fun-

gere. Derfor er det kun DC-DC-omformeren (1), der

må tilsluttes med kablet (2) til basens bøsning (3).

6.5 Anvendelse af IR-control

Før controlleren tages i brug skal der sættes 2

batterier af type AAA i. Se efterfølgende illustra-

tion.







6.4 IR-kontrol

4 - Linse

5 - Funktionsknapper

6 - Hastighedskontrol

7 - Ændring af køreretning / Standsning af toget

8 - Lysknap

9 - Adressevalgkontakt

Sæt 2 x batterier type AAA (micro) i som vist på

tegningen.

Batterier må kun ilægges og skiftes

parvist! Overhold polariteten!

Skru batterirummet op og løft låget.





STOP













*hvis lokomotiv er planlagt til det

STOP

7. Toget tages i brug

7.1 Vælg adresse:

(Den enkelte adresse nder du under punkt 8).

Kontakt Addresse

• 78

• • 72

• • • 60

• • • • 24

Styring af lys

Styring af

funktionerne

1 - 4 *

Accelerer

Skift kørsels-

retningn /

Standsning af

toget

Bremse

Læg låget på batterirummet og skru det fast.

Anvisninger til ikke-genopladelige og genopla-

delige batterier

• Batterier bør udelukkende isættes og skiftes af

voksne.

• Ikke-genopladelige batterier må ikke geno-

plades.

• Tomme batterier skal tages ud af legetøjet.

• Genopladelige batterier skal tages ud af le-

getøjet, inden de oplades.

• Genopladelige batterier må kun oplades under

opsyn af voksne.

• Forskellige batterityper eller nye og brugte

batterier må ikke anvendes sammen.

• Ilæg batterierne med den rigtige polaritet.

• Kontakter må ikke kortsluttes.

• Batterier må ikke bortskaffes som hushold-

ningsaffald.

• Alle forbrugere i EU er ifølge lovgivningen for-

pligtet til at aevere batterierne på et indsam-

lingssted i kommunen eller i en forretning.

Batterierne bortskaffes derefter miljøvenligt.

•

Batterier, der indeholder skadelige stoffer, er ken-

detegnet med kemiske symboler (Cd =cadmium,

Hg = kviksølv, Pb = bly)

Gem denne brugsanvisning. Den indeholder

vigtige oplysninger.

Valgt korrekt adresse? (se under punkt 8).

Ved betjening af IR-controlleren skal linsen altid

holdes i retning af basisstationen. Tryk på den

ønskede knap.

Når der er gået 3 minutter siden seneste ordre,

slukker basisstationen af sikkerhedsgrunde for

sporspændingen.

Hvis IR-controlleren herefter aktiveres igen,

tænder basistationen selv igen.

Forårsages der et kortslutning, slukker basis-

stationen selv og tænder selv igen, når fejlen er

fjernet.

Nødstop

8.2 Styring af lokomotivet

Tast

STOP

på IR-styringen betyder nødstop. Med

denne tast gøres skinnen strømløs (alle loko-

motiver bliver stående og alle funktioner bliver

afbrudt).

Tasten skal forebygge lokomotivulykker på model-

banen.

Nødstoppet kan ophæves ved at trykke på en

hvilken som helst anden tast.

Med tast

STOP

på IR-styringen ændres lokomoti-

vets kørselsretning. Med tasten udløser man også

standsning af toget. Der skal derefter dog trykkes

2 gange på tasten, for at lokomotivet kører videre i

samme kørselsretning.

IR-kontrol virker altid kun på det lokomotiv, der

aktuelt er valgt på adressevælgerkontakten. Alle

øvrige køretøjer kører videre med den hastighed,

der sidst er valgt for dem.

Vink: Hvis der vælges en ny adresse og IR-kontrol

står på en vilkårlig hastighedsposition, så kører

det tidligere valgte lokomotiv videre med den sidst

indstillede hastighed. Først når denne lokaladres-

se er valgt på ny, kan lokomotivet styres igen.

Efter omskiftning til en ny adresse varer det endnu

et kort øjeblik, før det nyvalgte lokomotiv også

virkelig kan styres. Med denne egenskab er det

muligt, ved omstilling af adressen, at gå forbi

andre adresser, uden at de lokomotiver, der

er tilknyttet disse adresser, bliver påvirket af

IR-kontrols aktuelle stilling. Dette korte tidsrum

efter adressevalget kan benyttes til at indstille IR-

kontrol således, at den passer nogenlunde til den

aktuelle hastighed for det nyvalgte lokomotiv, hhv.

svarer til lokomotivets ønskede hastighed.

Lokomotiverne overtages med de sidst anvendte

indstillinger. Lokomotiverne reagerer kun på

styreapparatet.

9. Driftsanvisninger

Drift med 2 tog

Der må kun benyttes en kontaktstrømforsyning

og en basisstation.

Den medfølgende kontaktstrømforsyning er

tilstrækkelig til drift af maks. 2 tog.

Med kontakten på kontrollen kan man vælge det

lokomotiv, som skal styres (se afsnit 7 og 8).

10. Funktionsforstyrrelser

• Hvis toget ikke kører, check så, om stikkene er

tilsluttet jfr. punkt 6.

• Kontroller, at batterierne i IR kontrol er installe-

ret korrekt, eller om de bliver kørt ned.

• Check om der foreligger en kortslutning, en

overbelastning på anlægget eller om et køretøj

er afsporet. Fjern kortslutningen hhv. overbe-

lastningen ved reduktion af strømforbrugerne

(lokomotiver, belyste vogne etc.), sæt det afspo-

rede køretøj tilbage på skinnerne.

Styrbare funktioner:

STOP

Frontbelysning

ABV, fra Funktion 4

7.2 Skift adresse

Hvis du har 2 lokomotiver med samme adresse,

kan du ændre adressen på det ene lokomotiv

således:

Slut transformatoren fra. Indtil adressevalgsknap-

pen på den ønskede adresse. Tryk på knappen

”Fahrtrichtung ändern” (”skift kørselsretning”).

Hold knappen nede mens linsen på

IR-styringen er rettet mod modtageren, og tilslut

så transformatoren på ny.

Slip knappen, så snart belysningen er tændt hhv.

blinker. Programmeringsproceduren indikeres

ved, at belysningen tændes hhv. blinker. Så snart

lyset slukkes, er programmeringen afsluttet. Loko-

motivet kan nu køres med den ny adresse.

8. Lokomotivets funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 1 - 255

• Adresse ab fabrik: 72

• Navn ab fabrik: DH 240 Farm

• Belysning afhængig af køreretning. Kan tændes

og slukkes til digitaldrift.

• Indstillelig ABV (kørsels-/bremseforsinkelse,

simultant).

• Indstillelig tophastighed.

• Indstilling af lokomotivparametrene (adresse,

kørsels-/bremseforsinkelse,tophastighed): Via

Control Unit, Mobile Station eller Central Station.

8.1 Skifte funktion

IR-kontrollen kan udløse 5 digitale funktioner på

lokomotiverne.

• Fjern beskadiget rullende materiel fra sammen-

koblingen og lad det reparere. Defekt rullende

materiel må ikke længere anvendes.

• En mekanisk modstand på modellen genken-

des af omformeren. Omformeren slår derefter

motoren fra mens forlygten blinker. Når de me-

kaniske problemer er løst, kan modellen tages i

brug igen, efter at have været strømfri.

11. Rengøring og vedligeholdelse

• Kontroller om der er kommet hår eller snavs på

akslerne og fjern i givet fald med en pincet dette

snavs fra akslerne.

• Toget kan tørres af med en tør, fnugfri klud.

• Yderligere plejeinformationer ndes under

punkt 15.

12. Bortskafning

Anvisninger til miljøbeskyttelse:

Produkter, der er mærket med en

overstreget affaldsspand, må ved

afslutningen af deres levetid ikke

bortskaffes sammen med det normale

husholdningsaffa, men skal aeveres

ved et indsamlingssted for genbrug af elektriske

og elektroniske apparater. Symbolet på produktet,

brugsanvisningen eller emballagen gør opmærk-

som herpå. Materialerne kan genbruges jævnfør

deres mærkning. Hjælp os med miljøbeskyttelse

og ressourcebevarelse, og videregiv uden

beregning dette apparat til de relevante genbrugs-

steder/forhandlere. Spørgsmål i den forbindelse

besvares af den organisation, der står for

affaldsbortskaffelsen, eller af din faghandler.

Batterier må ikke bortskaffes som

husholdningsaffald!! Alle forbrugere i

EU er ifølge lovgivningen forpligtet til at

aevere batterierne på et indsamlings-

sted i kommunen eller i en forretning.

Batterierne bortskaffes derefter miljøvenligt.

Batterier, der indeholder skadelige stoffer, er

kendetegnet med dette tegn og med kemiske

symboler (Cd =cadmium, Hg = kviksølv, Pb = bly).

www.maerklin.com/en/imprint.html

13. Symboler og betydning

iviser overholdelsen af alle

grundlæggende sikkerheds og

sundhedskrav. (EU/UK)

Transformator legetøj

Tilladt spænding

14. Garanti / Kundeservice

• Garanti ifølge vedlagte garantibevis.

• Ved spørgsmål angående reparationer, reser-

vedele eller problemer kontakt venligst din

Märklin-forhandler eller:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

Tel: +49 7161 608 222

E-Mail: service@maerklin.de

www.maerklin.com

15.

40h

16.

Los detalles del despiece pueden no coincidir con el modelo en miniatura

I dettagli della rafgurazione possono differire dal modello.

Detaljer på ovanstående skiss kan avvika från modellen.

Detaljer i afbildningen kan afvige fra modellen.

1 Tornillo E786 750

2 Motor E106 144

3 Gancho de acoplamiento E399 740

4 Patín E226 495

5 Decoder 418 039

6 Eje con ruedas E220 381

7 Eje con ruedas E194 825

8 Aro de adherencia 7 154

Vagón de bordes bajos

Enganche E701 570

Bogie E332 221

Eje con ruedas ~ E700 150

Eje con ruedas = E700 580

Vagón de teleros

Enganche E701 570

Eje con ruedas ~ E700 150

Eje con ruedas = E700 580

Suelo de vagón E326 400

Nota: algunas piezas están disponibles sólo sin

o con otro color. Las piezas que no guran aquí

pueden repararse únicamente en el marco de

una reparación en el servicio de reparación de

Märklin.

Consejo general para evitar las interferencias

electromagnéticas:

Para garantizar un funcionamiento según las pre-

visiones se requiere un contacto rueda-carril de

los vehículos permanente sin anomalías. Por este

motivo, se deben evitar circular a alta velocidad

por las curvas.

No realice ninguna modicación en piezas con-

ductoras de la corriente.

16.

1 Vite E786 750

2 Motore E106 144

3 Gancio a dentello E399 740

4 Pattino E226 495

5 Decoder 418 039

6 Asse con ruote E220 381

7 Asse con ruote E194 825

8 Cerchiatura di aderenza 7 154

Carro a sponde basse

Gancio E701 570

Carrello E332 221

Asse con ruote ~ E700 150

Asse con ruote = E700 580

Carro con stanti

Gancio E701 570

Asse con ruote ~ E700 150

Asse con ruote = E700 580

Pavimento del carro E326 400

Avvertenza: Alcuni elementi vengono proposti

solo senza o con differente colorazione. I pezzi

che non sono qui specicati possono venire ripa-

rati soltanto nel quadro di una riparazione presso

il Servizio Riparazioni Märklin.

Avvertenza generale per la prevenzione di distur-

bi elettromagnetici:

Per garantire l’esercizio conforme alla destina-

zione è necessario un contatto ruota-rotaia dei

rotabili permanente, esente da interruzioni. Di

conseguenza si devono evitare percorsi in curva

troppo rapidi.

Non eseguite alcuna modicazione ai componenti

conduttori di corrente.

1 Skruv E786 750

2 Motor E106 144

3 Kopplingskrok E399 740

4 Släpsko E226 495

5 Dekoder 418 039

6 Hjulsats E220 381

7 Hjulsats E194 825

8 Slirskydd 7 154

Flakvagn

Koppel E701 570

Boggi E332 221

Hjulsats ~ E700 150

Hjulsats = E700 580

Stolpvagn

Koppel E701 570

Hjulsats ~ E700 150

Hjulsats = E700 580

Vagnsgolv E326 400

Observera: Vissa delar nns endast att tillgå från

Märklin olackerade eller i en annan färgsättning.

Delar som ej nns upptagna här kan endast er-

hållas i samband med att reparationen genomförs

på Märklins egen verkstad: Märklin Reparatur-

Service.

Allmän information för undvikande av elmagne-

tiska störningar:

För att kunna garantera en problemfri trak for-

dras först och främst fullgod kontakt mellan rälsen

och fordonens/vagnarna hjul. Därför bör för hög

hastighet i kurvorna undvikas.

Förändra inte lokens och vagnarnas strömledande

delar och detaljer.

1 Skrue E786 750

2 Motor E106 144

3 Koblingskrog E399 740

4 Sliber E226 495

5 Dekoder 418 039

6 Hjulsæt E220 381

7 Hjulsæt E194 825

8 Trækdæk 7 154

Lavsidet godsvogn

Kobling E701 570

Bogie E332 221

Hjulsæt ~ E700 150

Hjulsæt = E700 580

Rungevogn

Kobling E701 570

Hjulsæt ~ E700 150

Hjulsæt = E700 580

Vognbund E326 400

Bemærk: Nogle dele udbydes kun med eller uden

anden farvesammensætning. Dele, der ikke er

anført her, kan kun repareres i forbindelse med en

reparation i Märklins reparationsservice.

Generel vejledning til forhindring af elektroma-

gnetiske forstyrrelser:

For at sikre normal drift, er permanent, problemfri

hjul-skinne-kontakt på køretøjerne påkrævet. Der-

for skal man undgå at køre for hurtigt i svingene.

Undgå at foretage ændringer på strømførende

dele.

16.

Gebr. Märklin & Cie. GmbH

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

www.maerklin.com

service@maerklin.de

423484/0425/Sc1Ef

Änderungen vorbehalten

www.maerklin.com/en/imprint.html

Cet locomo�ve, pupitre de

commande, l‘alimenta�on

électrique et éléments de

voie se recyclent

PAP

Produkt Specifikationer

Mærke:	Märklin
Kategori:	Modelbygning
Model:	29653

Har du brug for hjælp?

Hvis du har brug for hjælp til Märklin 29653 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Modelbygning Märklin Manualer

19 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

18 Juli 2025

Modelbygning Manualer

Nyeste Modelbygning Manualer

Tams Elektronik MT-1 Manual

21 Juli 2025

Amewi Panther Pro 21089 Manual

15 Juli 2025

Revell Corvette C3 Manual

7 Juli 2025

Fascinations Western Star 4900 Manual

7 Juli 2025

Carson X-Crawlee Pro 2.0 Manual

7 Juli 2025

Revell Kenworth T600 Manual

7 Juli 2025

Carson Crazy Slider Manual

6 Juli 2025

Tamiya Tiger I Manual

28 Juni 2025

Axial SCX24 1967 Chevrolet C10 Manual

23 Juni 2025

Fleischmann 734127 Manual

16 Juni 2025
