Side 1/2

2299

7244

1 2 3

7244

Universal-Fernschalter

Universal Relay

Relais Universel

Universeel relais

Relé universal

Commutatore universale telecomandato

Universal-fjärrbrytare

Universal-fjernskifter

Gebr. Märklin & Cie. GmbH

Stuttgarter Straße 55 - 57

73033 Göppingen

Germany

www.maerklin.com

668580/0913/Ha3Zi

Änderungen vorbehalten

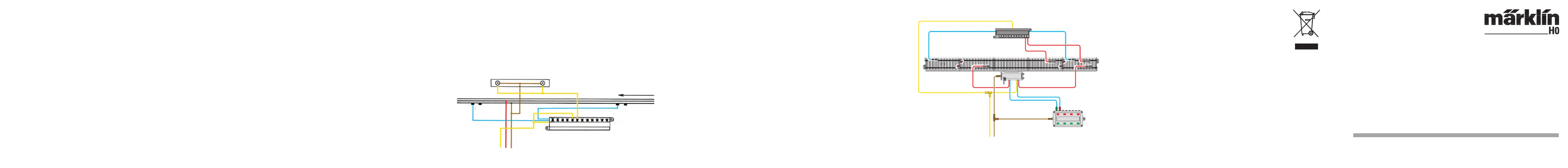

Anwendungsbeispiel:

Befahren eines Signals in Gegenrichtung.

Example use:

Crossing a signal in the opposite direction.

Exemple d‘application :

Passage d‘un signal en direction inverse.

Toepassingsvoorbeeld:

Het passeren van een tegensein (links van de

baan).

Ejemplo de aplicación:

Circulación ante una señal en sentido contrario.

Esempio dell‘applicazione:

Attraversamento del segnale da parte di un treno

proveniente dal senso opposto.

Användningsexempel:

Körning i motsatt riktning mot en signal.

Anvendelseseksempel:

Kørsel over signal i modsat retning.

Anwendungsbeispiel:

Automatisches Ein-und Ausschalten einer

Beleuchtung.

Sample application:

Turning a lighting circuit on/off automatically.

Exemple d’application : mise en marche/arrêt

automatique d’un éclairage.

Voorbeeld:

automatisch in- en uitschakelen van verlichting.

Ejemplo de aplicación:

encendido y apagado automático de un alumbrado.

Esempio di applicazione:

accensione e spegnimento automatico di un’illu-

minazione.

Användningsexempel:

Automatisk till- och frånkoppling av en belysning.

Anvendelseseksempel:

Automatisk ind- og udkobling af en belysning.

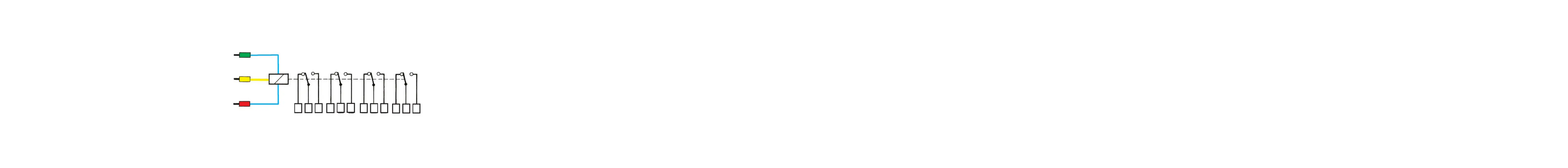

Universal-fjernomskifteren 7244 byder på ﬁ re

elektrisk adskilte, fælles betjente omskiftere.

Betjeningen sker via momentkontakter:

– ved kontaktpult (7272, 72720, 70729)

– ved kontaktspor(2299, 24994 o.a.)

– ved skifterkontakter i sporet (7555)

Også kontaktfunktion med varig kontakt er mulig:

– ved kontaktspor (24994, 2295 o.a.)

– ved kontaktpult

(7273, 72730, 70739, 7274, 72740, 70749)

De 4 kontaktsæt kan benyttes til ind-, ud- eller

omkobling af indtil ﬁ re forskellige strømkredse

(vekselstrøm, Digital ellerjævnstrøm). Belastnin-

gen må ikke over-skride 2 A (ved 16 V ca. 32 VA).

Yderligere tips til anvendelse:

Styring af lyssignal, fremskudt signal og kørestrøm

Signalsikring i modsatretning

Rangerkørsel ved strækningssignal på stop

Blokstrækningssikring, midterleder og luftledning

Afsnitsvis kørestrøms-arrangement (Z-system)

Vendesløjfesystemer ved toleder-drift

Universalbrytaren 7244 har delats upp ifyra

elektriskt delade, separata kontakt-satser, som

manövreras gemensamt.

Styrningen av dessa sker via moment-kontakter:

– via ställpult (7272, 72720, 70729)

– via kopplingsskena (2299, 24994 m.ﬂ .)

– via kopplingskontakter i skenan (7555)

Även styrning via permanentkontakt är möjlig:

– via kontaktskenor (24994, 2295 m.ﬂ .)

– via ställpult

(7273, 72730, 70739, 7274, 72740, 70749)

De 4 kontaktsatserna kan användas för till-, från-

eller omkoppling av upp till fyra olika strömkretsar

(växelström, Digital eller likström). Belastningen

2A får ej överskridas (vid 16 V ca 32 VA).

Andra förslag är:

Styrning av ljussignal, försignal och körström

Signalöverbryggning i motriktning

Rangerkörning vid sluten sträcksignal

Blocksträcksäkring, mittledare och kontaktledning

Etappvis tilldelning av körström (Z-koppling)

Vändslingskoppling vid tvåledardrift

7272/72720/70729

703924994

24994

7244

www.maerklin.com/en/imprint.html

Produkt Specifikationer

Mærke:	Märklin
Kategori:	Modelbygning
Model:	7244
Type:	Model Railways Parts & Accessories
Produktfarve:	Grøn
Mærke kompatibilitet:	Märklin
Antal enheder:	1 stk
Sporvidde:	16.5 mm
