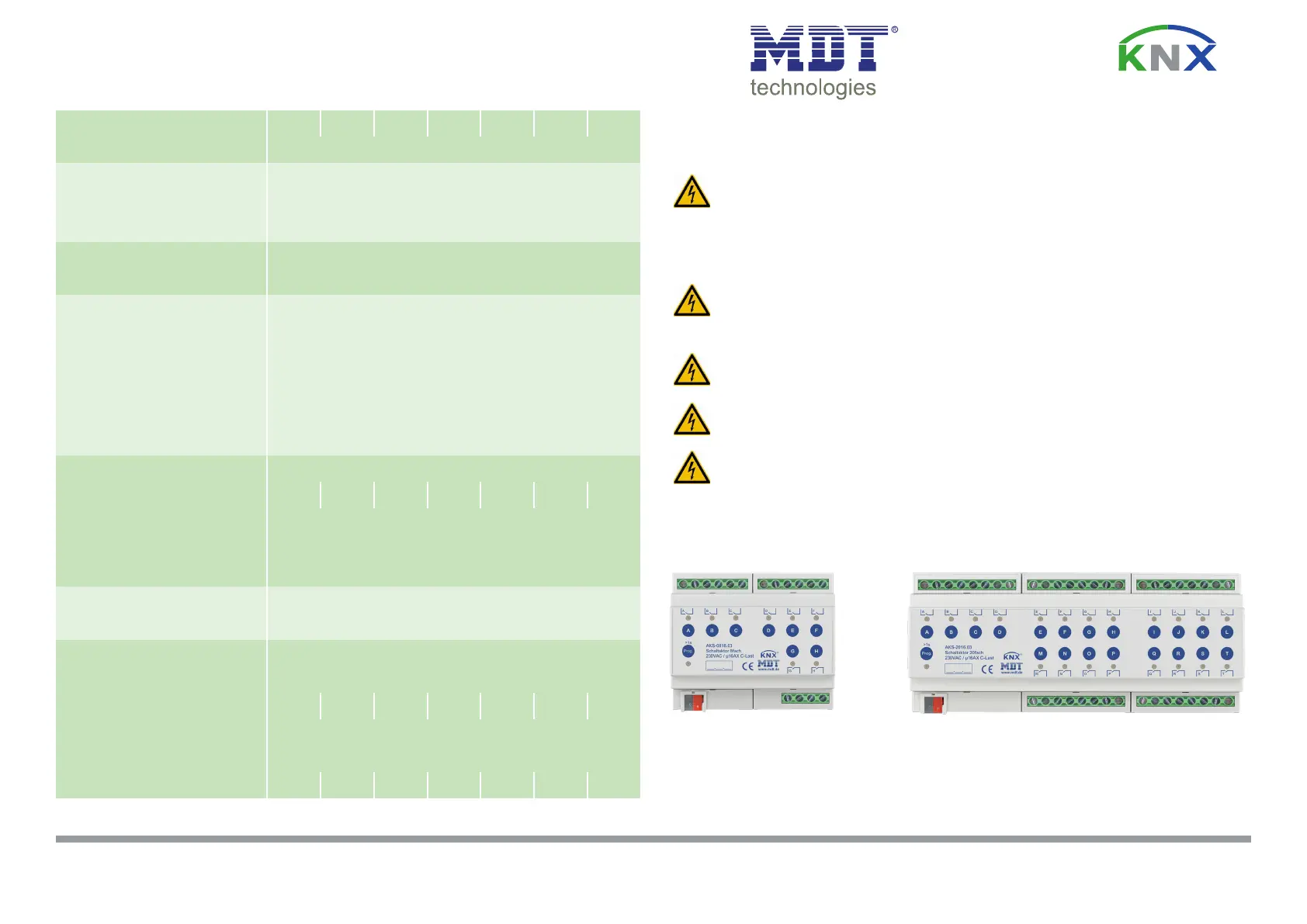

Side 1/4
MDT technologies GmbH
•
51766 Engelskirchen
•
Papiermühle 1
Tel.: + 49 - 2263 - 880
•
Fax: + 49 - 2263 - 4588
•
knx@mdt.de
•
www.mdt.de
Stand: 0421
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
Über die eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-
abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.
All screw terminals and connections under current must be covered completely against touching by the switch panel.
It should not be possible to open the switch panel cover without using tools.
Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AKS
Terminals, Operating and Display Switch Actuator AKS
Technische Daten
Technical Data
AKS-0216.03 AKS-1616-03
AKS-0416.03 AKS-1616-03
AKS-0816.03 AKS-2016.03
AKS-1216.03 AKS-2416-03
Anzahl Ausgänge
Number of Outputs
2 4 8 12 16 20 24
Maximale Schaltleistung je Kanal
Output switching ratings
Ohmsche Last
Ohmic loads
16A
Kapazitive Last
Capacitive loads
140uF
Spannung
Voltage
230VAC
Maximaler Einschaltstrom
Maximum inrush current
600A/150µs
250A/600µs
Maximale Last
Maximum lamp loads
Glühlampen
Incandescent lamps
2500W
HV- Halogenlampen
Halogen lamp 230V
2500W
NV- Halogenlampen*
Halogen lamp, electronic transformer
1500W
Leuchtstofampen unkompensiert
Fluorescent lamp not compensated
2300W
Leuchtstofampen parallelkompensiert
Fluorescent lamp parallel compensated
1500W
max. Anzahl EVG (elektronischer Trafo)
max. number of electronic transformers
20
mech. Schalthäugkeit
Output life expectancy (mech.)
1.000.000
Summenstrombelastbarkeit des Aktors
Max. total current of the actuator
32A 64A 96A 128A 128A 192A 192A
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256 mit Long Frame Unterstützung für ETS5
TP-256 with long frame support for ETS5
Verfügbare KNX Datenbanken
Available application software
ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
1 x (0,5 - 4,0mm²)
2 x (0,5 - 2,5mm²)
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core
Anzugsmoment Schraubklemme
Torque screw terminal
0,5Nm
Versorgungsspannung
Power Supply
via KNX bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
<0,25W <0,25W <0,25W <0,3W <0,3W <0,3W <0,3W
Umgebungstemperatur
Operation temperature range
0 bis + 45°C
Schutzart
Enclosure
IP 20
Abmessungen (Teilungseiheiten)
Design MDRC (Space Units)
2TE 4TE 6TE 8TE 8TE 12TE 12TE
Technische Daten Schaltaktor AKS - Technical Data Switch Actuator AKS
* gilt für NV- Halogenlampen mit elektroischem Transformator
* low voltage halogen lamps with electronic transformator
1
2
3
4
5
6
AKS-0816.03 AKS-2016.03
1
2
3
4 4
5
6
Betriebsanleitung Schaltaktor AKS - nur für autorisiertes Elektrofachpersonal
Operating Instructions Switch Actuator AKS - for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlussklemmen
- Output power terminal
5 - Grüne Kanalanzeige LED
- Green ON/OFF Led
6 - Taster Handbetätigung
- Buttons for manual actuation
®
