en Original instructions 5

fr Notice originale 12

es Manual original 20

W 2000

W 2200-230

WX 2000

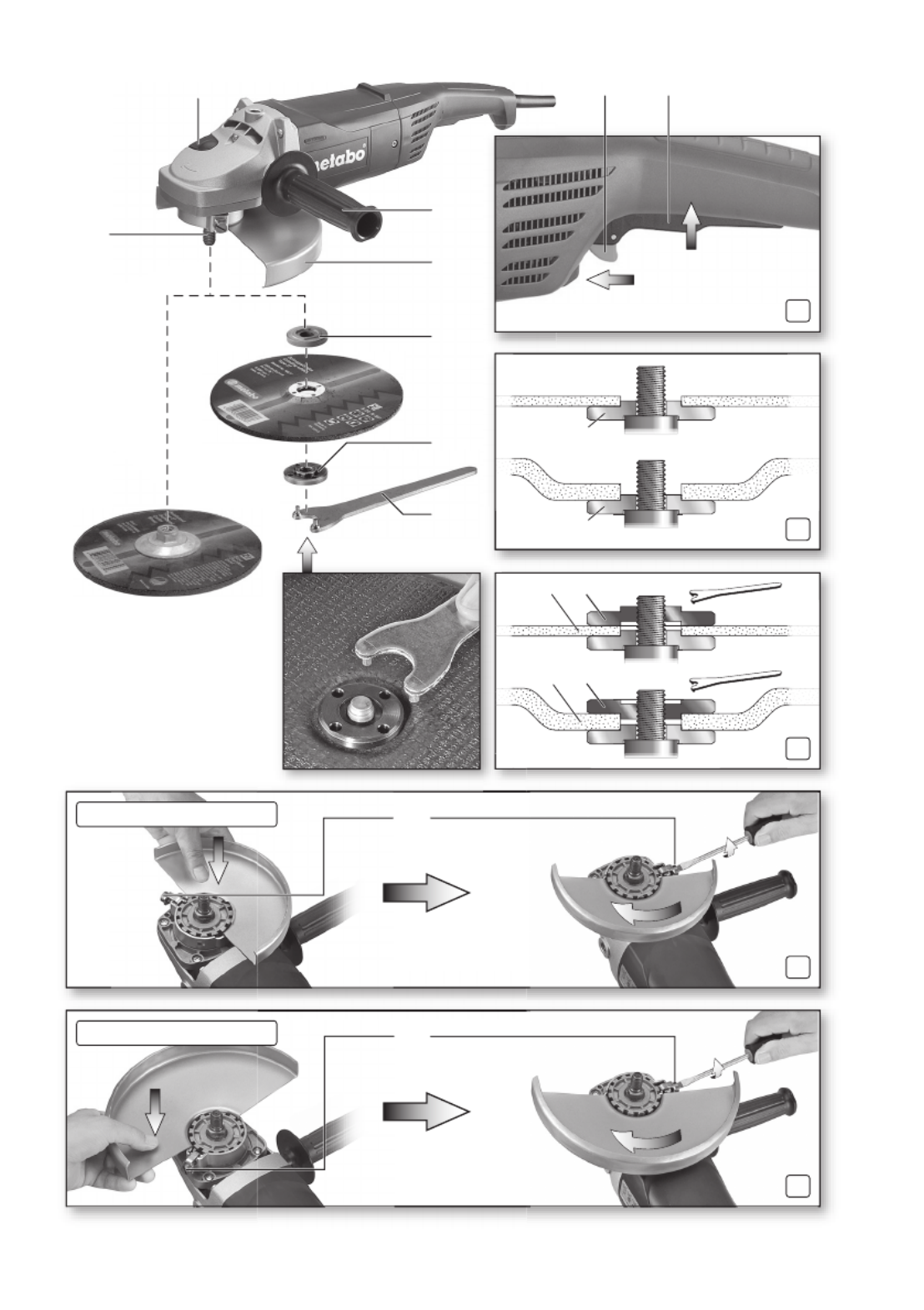

3 4

Dmax= 180 mm (7“)

Dmax= 230 mm (9“) 10

CANADA

CANADAUSA

W 2000 W 2200-230 WX 2000

Dmax in (mm)

7 (180) 9 (230) 9 (230) 7 (180) 9 (230)

tmax1; tmax3 in (mm) 9/16

;

5/16

(14; 8 )

M / l - / in (mm)

USA :

5/8

“-11 UNC/ 1

(28) CANADA:

5/8

“ /

15/16

(24)

nmin-1 (rpm)

8500 6600 6600 8500 6600

I120 V A

15 15 15 15 15

HP HP

3.6 3.6 4.0 3.6 3.6

mlbs (kg)

12.6 (5,7) 12.8 (5,8) 12.8 (5,8) 12.6 (5,7) 12.8 (5,8)

14.

Metabowerke GmbH,

Postfach 1229

Metabo-Allee 1

D-72622 Nuertingen

Germany

H DD D I

(5/8“) 341101480

341032060

344160840

341101480

Dmax= 180 mm (7“) 6.30386

Dmax= 230 mm (9“) 6.30387

Dmax= 180 mm (7“) 6.31166

Dmax= 230 mm (9“) 6.31167

Dmax= 180 mm (7“) 6.30386

Dmax= 230 mm (9“) 6.30387

6.35000

(8) (9)

(7)

(6)

CANADA

(6)

USA

USA/CANADA

USA CANADA

ENGLISH en

Original instructions

Machines fitted with original Metabo accessories

are suitable for grinding, sanding, separating and

wire brushing metal, concrete, stone and similar

materials without the use of water.

The user bears sole responsibility for any damage

caused by improper use.

Generally accepted accident prevention

regulations and the enclosed safety information

must be observed.

WARNING – Reading the operating

instructions will reduce the risk of injury.

For your own protection and for the

protection of your power tool pay

attention to all parts of the text that are

marked with this symbol!

General Power Tool Safety Warnings

WARNING Read all safety warnings and

all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or serious injury. Save all warnings and

instructions for future reference! The term

"power tool" in the warnings refers to your mains-

operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There is

an increased risk of electric shock if your body

is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces

the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current

device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and/or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energising power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

f) Dress properly. Do not wear loose clothing

or jewellery. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

1. Specified Use

2. General Safety Instructions

ENGLISHen

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjustments,

changing accessories, or storing power

tools. Such preventive safety mea ures reduce

the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage

of parts and any other condition that may

affect the power tool's operation. If

damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working

conditions and the work to be performed.

Use of the power tool for operations different

from those intended could result in a

hazardous situation.

5) Service

a) Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

3.1 Safety Warnings Common for Grinding,

Sanding, Wire Brushing or Abrasive

Cutting-Off Operations:

a) This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool. Read

all safety warnings, instructions, illustrations

and specifications provided with this power

tool. Failure to follow all instructions listed below

may result in electric shock, fire and/or serious

injury.

b) Operations such as polishing are not

recommended to be performed with this power

tool. Operations for which the power tool was not

designed may create a hazard and cause personal

injury.

c) Do not use accessories which are not

specifically designed and recommended by the

tool manufacturer. Just because the accessory

can be attached to your power tool, it does not

assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and fly apart.

e) The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or

controlled.

f) Treaded mounting of accessories must

match the grinder spindle thread. For

accessories mounted by flanges, the arbour

hole of the accessory must fit the locating

diameter of the flange. Accessories that do not

match the mounting hardware of the power tool will

run out of balance, vibrate excessively and may

cause loss of control.

g) Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheels for chips and cracks, backing

pad for cracks, tear or excess wear, wire brush

for loose or cracked wires. If a power tool or

accessory is dropped, inspect for damage or

install an undamaged accessory. After

inspecting and installing an accessory,

position yourself and bystanders away from

the plane of the rotating accessory and run the

power tool at maximum no-load speed for one

minute. Damaged accessories will normally break

apart during this test time.

h) Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As

appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye protection must be

capable of stopping flying debris generated by

various operations. The dust mask or respirator

must be capable of filtering particles generated by

your operation. Prolonged exposure to high

intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area must

wear personal protective equipment. Fragments

of workpiece or of a broken accessory may fly away

and cause injury beyond immediate area of

operation.

j) Hold power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. A cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and

shock the operator.

k) Position the cord clear of the spinning

accessory. If you lose control, the cord may be cut

or snagged and your hand or arm may be pulled into

the spinning accessory.

I) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull

the power tool out of your control.

m) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

3. Special Safety Instructions

ENGLISH en

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

o) Do not operate the power tool near

flammable materials. Sparks could ignite these

materials.

p) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution or shock.

3.2 Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or any

other accessory. Pinching or snagging causes rapid

stalling of the rotating accessory which in turn

causes the uncontrolled power tool to be forced in

the direction opposite of the accessory’s rotation at

the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel

that is entering into the pinch point can dig into the

surface of the material causing the wheel to climb

out or kick out. The wheel may either jump toward or

away from the operator, depending on direction of

the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these

conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and

can be avoided by taking proper precautions as

given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use the auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or

kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

c) Do not position your body in the area

where power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to

the wheel’s movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and snagging

the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory and

cause loss of control or kickback.

e) Do not attach a saw chain woodcarving

blade or toothed saw blade. Such blades create

frequent kickback and loss of control.

3.3 Safety Warnings Specific for Grinding

and Cutting-Off Operations:

a) Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

b) The grinding surface of the centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be

adequately protected.

c) The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed

towards the operator. The guard helps to protect

operator from broken wheel fragments and

accidental contact with wheel.

d) Wheels must be used only for recommended

applications.

For example: do not grind with the side of cut-

off wheel. Abrasive cut-off wheels are intended for

peripheral grinding, side forces applied to these

wheels may cause them to shatter.

e) Always use undamaged wheel flanges that

are of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheel flanges.

f) Do not use worn down wheels from larger

power tools. Wheels intended for larger power

tools are not suitable for the higher speed of a

smaller tool and may burst.

3.4 Additional Safety Warnings Specific for

Abrasive Cutting-Off Operations:

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibility

of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel. When the wheel, at the

point of operation, is moving away from your body,

the possible kickback may propel the spinning

wheel and the power tool directly at you.

c) When wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never attempt

to remove the cut-off wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under their

own weight. Supports must be placed under the

workpiece near the line of cut and near the edge of

the workpiece on both sides of the wheel.

f) Use extra caution when making a "pocket

cut" into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes,

electrical wiring or objects that can cause kickback.

ENGLISHen

3.5 Safety Warnings Specific for Sanding

Operations:

a) Do not use excessively oversized sanding

disc paper. Follow manufacturer's

recommendations when selecting sanding

paper. Larger sanding paper extending beyond the

sanding pad presents a laceration hazard and may

cause snagging, tearing of the disc or kickback.

3.6 Safety Warnings Specific for Wire

Brushing Operations:

a) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

b) If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load

and centrifugal forces.

3.7 Additional Safety Instructions

Use elastic cushioning layers if they have been

supplied with the abrasive and if required.

Observe the specifications of the tool or accessory

manufacturer! Protect the discs from grease or

impacts!

Grinding discs must be stored and handled with

care in accordance with the manufacturer's

instructions.

Never use parting grinder discs for roughing work!

Do not apply pressure to the side of parting grinder

discs.

The workpiece must lay flat and be secured against

slipping, e.g. using clamps. Large workpieces must

be sufficiently supported.

If accessories with threaded inserts are used, the

end of the spindle may not touch the base of the

hole on the grinding tool. Make sure that the thread

in the accessory is long enough to accommodate

the full length of the spindle. The thread in the

accessory must match the thread on the spindle.

See page 3 and chapter 14. Technical

Specifications for more information on the spindle

length and thread.

For your own protection and for the

protection of your power tool, pay

attention to all parts of the text that are

marked with this symbol!

Always wear protective goggles.

During machining, of metals in

particular, conductive dust can form

deposits inside the machine. This can lead to the

transfer of electrical energy onto the machine

housing. This can mean a temporary danger of

electric shocks. This is why it is necessary when the

machine is running to blow compressed air through

the rear ventilation slots of the machine regularly,

frequently and thoroughly. Here, the machine must

be held firmly.

It is recommended to use a stationary extraction

system and to place a ground fault circuit interrupter

(GFCI) downstream. When the angle grinder is shut

down via the FI circuit breaker, it must be checked

and cleaned. See chapter

9. Cleaning for more information on cleaning the

motor.

When working in dusty conditions, ensure that

ventilation openings are not blocked. If it becomes

necessary to remove dust, first disconnect the

power tool from the mains supply (use non-metallic

objects) and avoid damaging internal components.

Damaged, eccentric or vibrating tools must not be

used.

Avoid damage to gas or water pipes, electrical

cables and loadbearing walls (static).

Connect a FI circuit-breaker with max.

release current (30 mA) upstream when using the

machine outdoors!

Pull the plug out of the socket before making any

adjustments, converting or servicing the machine.

A damaged or cracked additional handle must be

replaced. Never operate a machine with a defective

additional handle.

A damaged or cracked safety guard must be

replaced. Never operate a machine with a defective

safety guard.

Do not switch on the machine if tool parts or guard

devices are missing or defective.

Machines with a soft start (indicated by an "X" in the

model designation): An electronic error occurs if the

machine accelerates to maximum speed very

quickly when switched on. Other safety-related

electronic functions are no longer available. Have

the machine repaired immediately (see 12.).

Additional Warnings:California Prop 65 08_2018

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities

contains chemicals known to cause cancer,

birth defects or other reproductive harm. Some

examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemicallytreated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are

specially designed to filter out microscopic

particles.

Symbols on the tool:

......... Class II Construction

V............. volts

A............. amperes

Hz........... hertz

.../min ..... revolutions per minute

WARNING

ENGLISH en

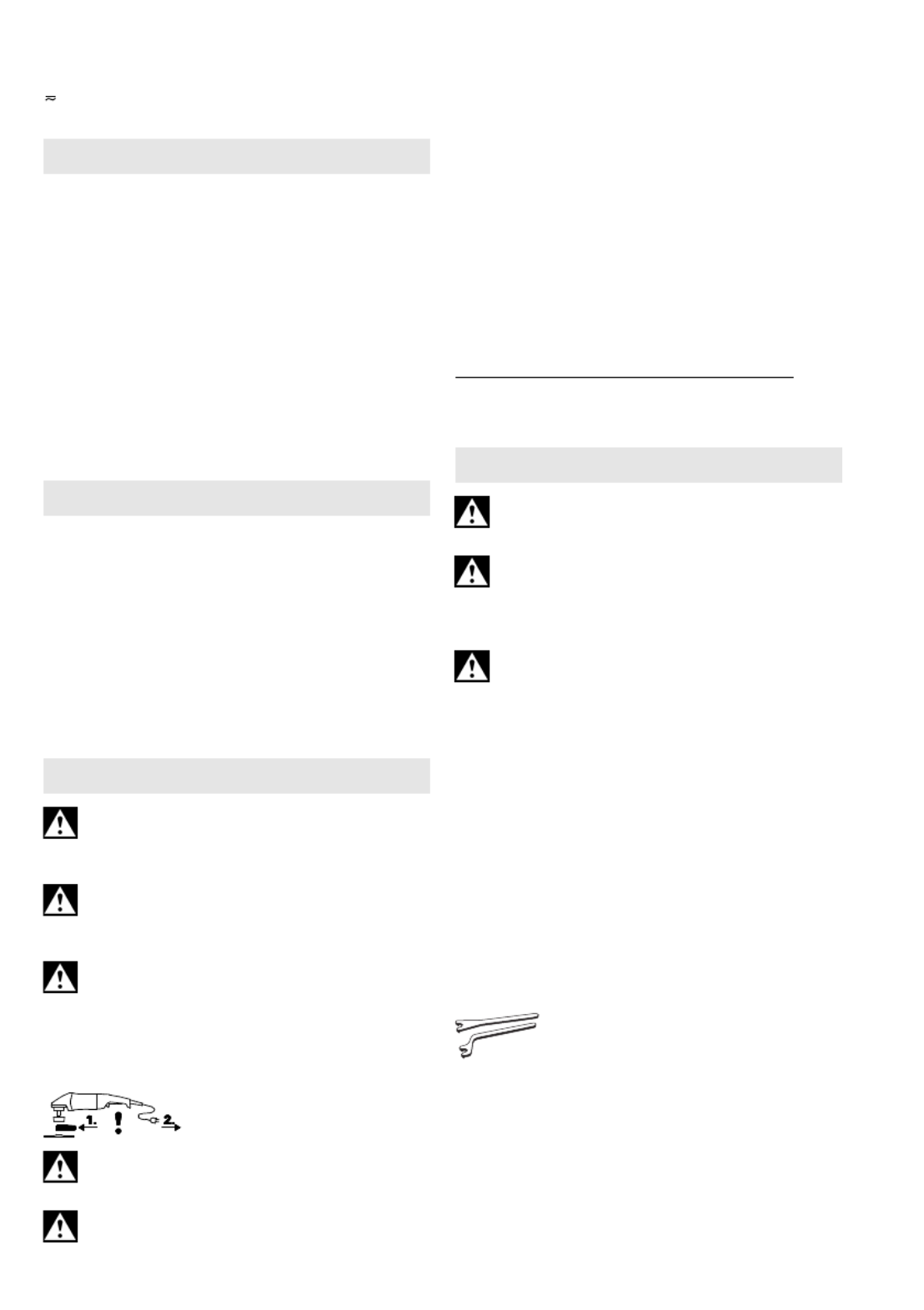

~ ............. alternating current

............ alternating current /direct current

n.............. rated speed

See page 2.

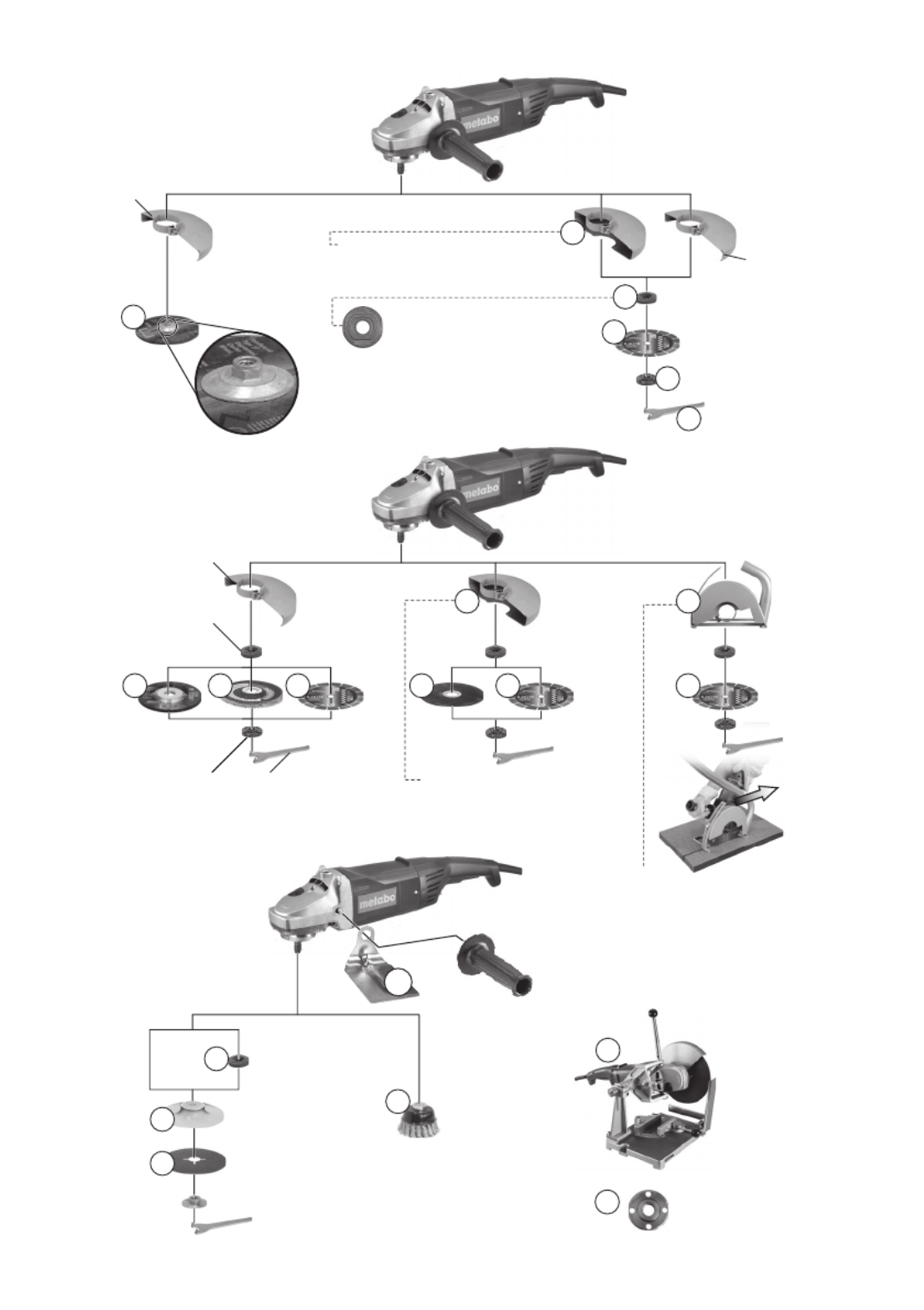

1 Spindle

2 Spindle locking button

3 Lock (to prevent the machine from being switched

on unintentionally, or for continuous operation)*

4 Trigger (

for switching on and off)

5 Additional handle

6 Safety guard

7 Support flange* (CANADA)

8 Clamping nut* (CANADA)

9 2-hole spanner* (CANADA)

10 Screw (for adjusting and securing the

safety guard)

* depending on equipment/not in scope of delivery

• Restriction of the starting current by means of soft

start

• Metabo safety switch: Lock to prevent the

machine from being switched on unintentionally

• Dead man function: Machine switches off

immediately if the user releases the switch

• Restart protection: Prevents the machine from

starting unintentionally

• Carbon brushes

(The special product features listed depend on the

equipment)

Before plugging in, check to see that the rated

mains voltage and mains frequency, as

specified on the rating label, match your power

supply.

Always install an RCD(GFCI) with a max. trip

current of 30 mA upstream.

6.1 Attaching the additional handle

Always work with the additional handle

attached (5)! Manually screw in the additional

handle securely in the left, centre or right threaded

hole (depending on requirements).

6.2 Attaching the safety guard

(for work involving grinding wheels)

Prior to commissioning: Fit the

protective cover.

For reasons of safety, the safety guard (6)

should always be attached when roughing

work is performed.

For reasons of safety, the special parting

guard should always be attached before

parting work is performed (see chapter 11.

Accessories).

See illustration D/E on page 2.

- Slacken the screw (10). Place the safety guard (6)

in the position indicated.

- Turn the safety guard until the closed section is

facing the operator.

- Tighten the screw (10), ensuring that the anti-twist

device engages in the slots.

- Make sure that the guard is seated securely: you

should not be able to turn the safety guard.

6.3 Power supply

The mains sockets must be protected using time-

delay fuses or circuit breakers.

Machines with "X" in the model designation:

(with integrated, automatic restriction of the starting

current (soft start)). The mains sockets can also be

protected using fast-acting fuses or circuit breakers.

Disconnect the mains plug before changing

any accessories. The machine must be

switched off and the spindle at a standstill.

For reasons of safety, attach the parting guard

before performing parting work (see chapter

11. Accessories).

7.1 Locking the spindle

Press in the spindle locking button (2) only

when the spindle is stationary!

- Press in the spindle locking button (2) and turn the

spindle

(1) by hand until you feel the spindle locking

button engage.

7.2 Placing the grinding wheel in position

See illustration B on page 2.

- Fit the support flange (7) on the spindle. The

flange should not turn on the spindle when

properly attached.

- Position the grinding wheel on the support flange

(7) as shown in illustration B.

The grinding wheel must lay flat on the supporting

flange. The metal flange on the parting grinder

disc must lay flat on the support flange.

7.3 Securing/Releasing the clamping nut

Securing the clamping nut (8):

The 2 sides of the clamping nut are different. Screw

the clamping nut onto the spindle as follows:

See illustration C on page 2.

- A) For thin grinding wheels:

The edge of the clamping nut (8) faces upwards

so that the thin grinding wheel can be attached

securely.

B) For thick grinding wheels:

The edge of the clamping nut (8) faces

4. Overview

5. Special Product Features

6. Commissioning

7. Attaching the grinding wheel

ENGLISHen

downwards so that the clamping nut can be

attached securely to the spindle.

- Lock the spindle. Turn the clamping nut (8)

clockwise using the 2-hole spanner (9) to secure.

Releasing the clamping nut:

- Lock the spindle (see chapter 7.1). Turn the

clamping nut (8) anticlockwise using the 2-hole

spanner (9) to unscrew.

8.1 Switching On and Off

Always guide the machine with both hands.

Switch on first, then guide the

accessory

towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When switching

the machine on and off, keep it away from dust

deposits. After switching off the machine, only place

it down when the motor has come to a standstill.

Avoid inadvertent starts: always switch the

tool off when the plug is removed from the

mains socket or if there has been a power cut.

In continuous operation, the machine

continues running if it is forced out of your

hands. Therefore, always hold the machine with

both hands at the intended handles, take a secure

stance and concentrate on the work.

See illustration A on page 2.

Torque activation

Switching on: Slide the lock (3) in the direction of

the arrow and press the trigger (4).

Switching off: Release the trigger (4).

Continuous operation (depending on features)

Switching on: Slide the lock (3) in the direction of the

arrow, press the trigger (4) and keep it

pressed. The machine is now switched on.

Now slide the lock (3) in the direction of the

arrow once more to lock the trigger (4)

(continuous operation).

Switching off: Press the trigger (4) and release.

8.2 Working instructions

Grinding:

Press down the machine evenly on the surface and

move back and forth so that the surface of the

workpiece does not become too hot.

Roughing: position the machine at an angle of 30° -

40° for the best working results.

Separating:

Always work against the run of the disc

(see illustration). Otherwise there is

the danger of the machine kicking

back from the cut out of control. Guide

the machine evenly at a speed

suitable for the material being processed. Do not tilt,

apply excessive force or sway from side to side.

Sanding:

Press down the machine evenly on the surface and

move back and forth so that the surface of the

workpiece does not become too hot.

Wire brushing:

Press down the machine evenly.

Motor cleaning: blow compressed air through the

rear ventilation slots of the machine regularly,

frequently and thoroughly. Here, the machine must

be held firmly.

Machine with " " in the model designation: X

-Restart protection: The machine does not

start. The restart protection is active. If the mains

plug is inserted with the machine switched on, or if

the current supply is restored following an

interruption, the machine does not start up. Switch

the machine off and on again.

-When switched on, the machine accelerates

to maximum speed very quickly, i.e. automatic

restriction of the starting current does not work

(soft start). An electronic error exists. Other

safety-related electronic functions are no longer

available. Have the machine repaired immediately

(see 12.).

W 2000, W 2200-230:

- Switching on procedures produce brief reductions

in voltage. Unfavourable power conditions can be

detrimental to other devices. Power impedances

smaller than 0.2 ohm should not cause any

malfunction.

Use only genuine Metabo accessories.

If you need any accessories, check with your

dealer.

The dealer needs to know the exact model

designation of your power tool in order to select the

correct accessory.

See page 4.

A Wheels with an included hub

B Parting safety guard.

C Raised support flange

D Diamond discs (always use with safety guard or

parting safety guard attached)

Clamping

nut (8)

F 2-hole spanner

G Roughing disc (always use with safety guard

attached)

H Louver disc (always use with safety guard

attached)

I Parting disc (always use with parting safety

guard attached)

J Parting safety guard with guide slot (place on

machine and secure with screws.) (with adapter

for connection to a suitable dust extractor for

8. Use

9. Cleaning

10. Troubleshooting

11. Accessories

ENGLISH en

extraction of stone dust generated when cutting

stone slabs.)

K Hand guard (for attaching under the additional

side-mounted handle.)

L Supporting disc for fibre discs (always attach

using the supporting disc clamping nut

supplied.) (always use with the hand guard

attached.)

M Fibre discs (always use with the hand guard

attached.)

Steel wire brushes

(always use with the hand

guard attached.)

O Bench cut-off stand

For complete range of accessories, see

www.metabo.com or refer to the main catalogue.

Repairs to electrical tools must be carried out

by qualified electricians ONLY!

If the mains connection cable of this tool is

damaged, in order to prevent endangering

personnel and property it must be replaced by the

manufacturer, or the Customer Service of the

manufacturer, or a similarly qualified person.

Any Metabo power tool in need of repair can be sent

to one of the addresses listed in the spare parts list.

Please enclose a description of the fault to the

power tool.

The sanding dust generated may contain

hazardous materials: do not dispose of with the

household waste, but at a special collection point

for hazardous waste.

Metabo packaging is 100% recycled. Scrap power

tools and accessories contain large amounts of

valuable resources and plastics that can be

recycled.

These instructions are printed on chlorine-free

bleached paper.

Explanation of details on page 3. Subject to

changes serving technical progress.

Dmax = Maximum sanding disc diameter

tmax,1 = max. permitted thickness of clamping

shank on accessory when using clamping

nut (8)

tmax,3 = Roughing disc/Parting disc:

max. permitted thickness of accessory

M =Spindle thread

l =Length of the grinding spindle

n = No-load speed (maximum speed)

I120 V =Current at 120 V

HP =Horse power

m =Weight without mains cable

Wear ear protectors!

The technical specifications quoted are subject to

tolerances (in compliance with the relevant valid

standards).

12. Repairs

13. Environmental Protection

14. Technical Specifications

FRANÇAISfr

Notice originale

Les machines sont destinées avec les accessoires

Metabo d'origine au meulage, au ponçage, aux

travaux à la brosse métallique et au tronçonnage de

pièces de métal, de béton, de pierre et d'autres

matériaux similaires sans utiliser d'eau.

L'utilisateur sera entièrement responsable de tous

dommages résultant d'une utilisation non conforme

de l'outil.

Il est impératif de respecter les consignes

générales de protection contre les accidents ainsi

que les consignes de sécurité ci-jointes.

AVERTISSEMENT – Lire la notice d'utilisa-

tion afin d'éviter tout risque de blessure.

Dans l'intérêt de votre propre sécurité et

afin de protéger votre outil électrique,

respectez les passages de texte

marqués de ce symbole !

Avertissements de sécurité généraux

pour l'outil

AVERTISSEMENT Lire tous les

avertissements de sécurité et toutes les

instructions. Ne pas suivre les avertissements et

instructions peut donner lieu à un choc électrique,

un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes

les instructions pour pouvoir s'y reporter

ultérieurement! Le terme "outil" dans les

avertissements fait référence à votre outil électrique

alimenté par

le secteur (avec cordon d'alimentation) ou votre

outil fonctionnant sur batterie (sans cordon

d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électri-

ques en atmosphère explosive, par

exemple en présence de liquides

inflammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles

qui peuvent enflammer les poussières ou les

fumées.

c) Maintenir les enfants et les personnes

présentes à l'écart pendant l'utilisation de

l'outil. Les distractions peuvent vous faire

perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique

soient adaptées au socle. Ne jamais

modifier la fiche de quelque façon que ce

soit. Ne pas utiliser d'adaptateurs avec des

outils à branchement de terre. Des fiches

non modifiées et des socles adaptés réduiront

le risque de choc électrique.

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les

tuyaux, les radiateurs, les cuisinières et les

réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la

terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides. La pénétration d'eau à

l'intérieur d'un outil augmentera le risque de

choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou

débrancher l'outil. Maintenir le cordon à

l'écart de la chaleur, du lubrifiant, des

arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés

augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur,

utiliser un prolongateur adapté à l'utilisa-

tion extérieure. L'utilisation d'un cordon

adapté à l'utilisation extérieure réduit le risque

de choc électrique.

f) Si l'usage d'un outil dans un emplacement

humide est inévitable, utiliser une alimenta-

tion protégée par un dispositif à courant

différentiel résiduel (RCD). L'usage d'un

RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon sens

dans votre utilisation de l'outil. Ne pas

utiliser un outil lorsque vous êtes fatigué

sous l'emprise de drogues, d'alcool ou de

médicaments. Un moment d'inattention en

cours d'utilisation d'un outil peut entraîner des

blessures graves des personnes.

b) Utiliser un équipement de sécurité.

Toujours porter une protection pour les

yeux. Les équipements de sécurité tels que

les masques contre les poussières, les

chaussures de sécurité antidérapantes, les

casques ou les protections acoustiques

utilisés pour les conditions appropriées

réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif.

S'assurer que l'interrupteur est en position

arrêt avant de brancher l'outil au secteur

et/ou au bloc de batteries, de le ramasser

ou de le porter. Porter les outils en ayant le

doigt sur l'interrupteur ou brancher des outils

dont l'interrupteur est en position marche est

source d'accidents.

d) Retirer toute clé de réglage avant de mettre

l'outil en marche. Une clé laissée fixée sur

une partie tournante de l'outil peut donner lieu

à des blessures de personnes.

1. Utilisation conforme

2. Consignes générales de

sécurité

FRANÇAIS fr

e) Ne pas se précipiter. Garder une position et

un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l'outil dans des

situations inattendues.

f) S'habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bijoux.

Garder les cheveux, les vêtements et les

gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou

les cheveux longs peuvent être pris dans des

parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d'équipements pour

l'extraction et la récupération des pous-

sières, s'assurer qu'ils sont connectés

et correctement utilisés. Utiliser des

collecteurs de poussière peut réduire les

risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté

à votre application. L'outil adapté réalisera

mieux le travail et de manière plus sûre au

régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne

permet pas de passer de l'état de marche

à arrêt et vice versa. Tout outil qui ne peut

pas être commandé par l'interrupteur est

dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimen-

tation en courant et/ou le bloc de batteries

de l'outil avant tout réglage, changement

d'accessoires ou avant de ranger l'outil.

De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel

de l'outil.

d) Conserver les outils à l'arrêt hors de la

portée des enfants et ne pas permettre

à des personnes ne connaissant pas l'outil

ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre

les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier

qu'il n'y a pas de mauvais alignement ou de

blocage des parties mobiles, des pièces

cassées ou toute autre condition pouvant

affecter le fonctionnement de l'outil. En cas

de dommages, faire réparer l'outil avant de

l'utiliser. De nombreux accidents sont dus

à des outils mal entretenus.

f) Garder affûtés et propres les outils

permettant de couper. Des outils destinés

à couper correctement entretenus avec des

pièces coupantes tranchantes sont moins

susceptibles de bloquer et sont plus faciles

à contrôler.

g) Utiliser l'outil, les accessoires et les lames

etc., conformément à ces instructions, en

tenant compte des conditions de travail et

du travail à réaliser. L'utilisation de l'outil

pour des opérations différentes de celles

prévues pourrait donner lieu à des situations

dangereuses.

5) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur

qualifié utilisant uniquement des pièces de

rechange identiques. la Cela assurera que

sécurité de l'outil est maintenue.

3.1 Avertissements de sécurité communs

pour les opérations de meulage, de

ponçage, de brossage métallique ou de

tronçonnage par meule abrasive :

a) Cet outil électrique est destiné à fonctionner

comme meuleuse, ponceuse, brosse

métallique ou outil à tronçonner. Lire toutes les

mises en garde de

sécurité

, les instructions, les

illustrations et les spécifications fournies avec

cet outil électrique. Le fait de ne pas suivre toutes

les instructions données ci-dessous peut avoir pour

conséquence un choc électrique, un incendie et/ou

une blessure grave.

b) Les opérations de lustrage ne sont pas

recommandées avec cet outil électrique. Toute

opération non conforme à celles pour lesquelles

l’outil électrique est conçu peut provoquer un

danger et causer un accident corporel.

c) Ne pas utiliser d’accessoires non conçus

spécifiquement et recommandés par le

fabricant d’outils. Le simple fait que l’accessoire

puisse être fixé à l'outil électrique ne garantit pas un

fonctionnement en toute sécurité.

d) La vitesse assignée de l’accessoire doit être

au moins égale à la vitesse maximale indiquée

sur l’outil électrique. Les accessoires

fonctionnant plus vite que leur vitesse assignée

peuvent se rompre et voler en éclat.

e) Le diamètre extérieur et l’épaisseur de

l'accessoire doivent se situer dans le cadre des

caractéristiques de capacité de l'outil

électrique. Les accessoires dimensionnés de

façon incorrecte ne peuvent pas être protégés ou

commandés de manière appropriée.

f) Les accessoires avec insert fileté doivent

être adaptés avec précision à la broche porte-

meule de l'outil électrique. Dans le cas

d'accessoires fixés au moyen de brides, le

perçage de fixation doit être adapté avec

précision à la forme de la bride. Les accessoires

qui ne s'adaptent pas avec précision au dispositif

de fixation fonctionnent de façon irrégulière, vibrent

excessivement et peuvent conduire à une perte de

contrôle.

g) Ne pas utiliser d’accessoire endommagé.

Avant chaque utilisation examiner les

accessoires comme les meules abrasives pour

détecter la présence éventuelle d'ébréchures

et de fissures, les patins d’appui pour détecter

des traces éventuelles de fissures, de

déchirure ou d’usure excessive, ainsi que les

brosses métalliques pour détecter des fils

desserrés ou fissurés. Si l’outil électrique ou

l’accessoire a subi une chute, examiner les

dommages éventuels ou installer un

3. Consignes de sécurité

particulières

FRANÇAISfr

accessoire non endommagé. Après examen et

installation d’un accessoire, placer toutes les

personnes présentes à distance du plan de

l’accessoire rotatif et faire marcher l’outil

électrique à vitesse maximale à vide pendant

une minute. Les accessoires endommagés seront

normalement détruits pendant cette période

d’essai.

h) Porter un équipement de protection

individuelle. En fonction de l’application,

utiliser un écran facial, des lunettes de sécurité

ou des verres de sécurité. Le cas échéant,

utiliser un masque antipoussières, des

protections auditives, des gants et un tablier

capables d’arrêter les petits fragments

abrasifs ou des pièces à usiner. La protection

oculaire doit être capable d’arrêter les débris

volants produits par les diverses opérations. Le

masque antipoussières ou le respirateur doit être

capable de filtrer les particules produites par les

travaux. L’exposition prolongée aux bruits de forte

intensité peut provoquer une perte de l’audition.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de

travail. Toute personne entrant dans la zone de

travail doit porter un équipement de protection

individuelle. Des fragments de pièce à usiner ou

d’un accessoire cassé peuvent être projetés et

provoquer des blessures en dehors de la zone

immédiate d’opération.

j) Tenir l’outil uniquement par les surfaces de

préhension isolantes, pendant les opérations

au cours desquelles l’accessoire coupant peut

être en contact avec des conducteurs cachés

ou avec son propre câble. Le contact avec un

conducteur électrique sous tension peut également

mettre les parties métalliques de l'outil sous tension

et provoquer un choc électrique.

k) Placer le câble éloigné de l’accessoire de

rotation. En cas de perte de contrôle de l'appareil,

le câble peut être coupé ou accroché et la main ou

le bras de l'utilisateur peuvent être tirés dans

l’accessoire de rotation.

l) Ne jamais reposer l’outil électrique avant

immobilisation complète de l’accessoire.

L’accessoire de rotation peut agripper la surface et

arracher l’outil électrique hors de contrôle.

m) Ne pas faire fonctionner l’outil électrique en

le portant sur le côté. Un contact accidentel avec

l’accessoire de rotation pourrait accrocher les

vêtements et attirer l’accessoire sur l'utilisateur.

n) Nettoyer régulièrement les orifices

d’aération de l’outil électrique. Le ventilateur du

moteur attire la poussière à l’intérieur du boîtier et

une accumulation excessive de poudre de métal

peut provoquer des dangers électriques.

o) Ne pas faire fonctionner l’outil électrique à

proximité de matériaux inflammables. Des

étincelles pourraient enflammer ces matériaux.

p) Ne pas utiliser d’accessoires qui nécessitent

des réfrigérants fluides. L’utilisation d’eau ou

d’autres réfrigérants fluides peut aboutir à une

électrocution ou un choc électrique.

3.2 Rebonds et mises en garde

correspondantes

Le rebond est une réaction soudaine au pincement

ou à l’accrochage d’une meule, d’un patin d’appui,

d’une brosse ou de tout autre accessoire. L'outil

électrique incontrôlable accélère alors dans le sens

opposé de l'accessoire au point d'accrochage.

Par exemple, si une meule est accrochée ou pincée

par la pièce à usiner, le bord de la meule qui entre

dans le point de pincement peut creuser la surface

du matériau, provoquant des sauts ou l’expulsion

de la meule. La meule peut se déplacer en direction

de l’utilisateur ou encore en s’en éloignant, selon le

sens du mouvement de la meule au point de

pincement. Les meules peuvent également se

rompre dans ces conditions.

Le rebond résulte d’un mauvais usage de l’outil et/

ou de procédures ou de conditions de

fonctionnement incorrectes et peut être évité en

prenant les précautions appropriées spécifiées ci-

dessous.

a) Maintenir fermement l’outil électrique et

placer le corps et les bras de manière à pouvoir

résister aux forces de rebond. Toujours utiliser

une poignée auxiliaire, le cas échéant, pour

une maîtrise maximale du rebond ou de la

réaction de couple au cours du démarrage.

L’utilisateur peut maîtriser les couples de réaction

ou les forces de rebond, si les précautions qui

s’imposent sont prises.

b) Ne jamais placer la main à proximité de

l’accessoire en rotation. L’accessoire peut

effectuer un rebond sur la main.

c) Ne pas se placer dans la zone où l’outil

électrique se déplacera en cas de rebond. Le

rebond pousse l’outil dans le sens opposé au

mouvement de la meule au point d’accrochage.

d) Apporter un soin particulier lors de travaux

dans les coins, les arêtes vives etc. Eviter les

rebondissements et les accrochages de

l’accessoire. Les coins, les arêtes vives ou les

rebondissements ont tendance à accrocher

l’accessoire en rotation et à provoquer une perte de

contrôle ou un rebond.

e) Ne pas fixer de lame de scie à chaîne ou de

scie dentée. De telles lames provoquent des

rebonds fréquents et des pertes de contrôle.

3.3 Mises en garde de sécurité spécifiques

aux opérations de meulage et de

tronçonnage abrasif :

a) Utiliser uniquement des types de meules

recommandés pour l'outil électrique et le

protecteur spécifique conçu pour la meule

choisie. Les meules pour lesquelles l’outil

électrique n’a pas été conçu ne peuvent pas être

protégées de façon satisfaisante et sont

dangereuses.

b) Les meules coudées doivent être fixées de

façon à ce que la surface de rectification se

trouve sous le bord du capot de protection. Une

meule incorrectement fixée, qui dépasse du bord

du capot de protection, ne peut pas être protégée

de façon adaptée.

FRANÇAIS fr

c) Le protecteur doit être solidement fixé à

l’outil électrique et placé en vue d’une sécurité

maximale, de sorte que l’utilisateur soit exposé

le moins possible à la meule. Le protecteur

permet de protéger l’utilisateur des fragments de

meule cassée et d’un contact accidentel avec la

meule.

d) Les meules doivent être utilisées

uniquement pour les applications

recommandées.

Par exemple : ne pas meuler avec le côté de la

meule à tronçonner. Les meules à tronçonner

abrasives sont destinées au meulage périphérique,

l’application de forces latérales à ces meules peut

les briser en éclats. Tout effort latéral sur ces

meules peut les briser.

e) Toujours utiliser des flasques de serrage

non endommagés qui sont de taille et de forme

correctes pour la meule choisie. Des flasques de

meule appropriés supportent la meule réduisant

ainsi la possibilité de rupture de la meule. Les

flasques pour les meules à tronçonner peuvent être

différents des autres flasques de meule.

f) Ne pas utiliser de meules usées d’outils

électriques plus grands. La meule destinée à un

outil électrique plus grand n’est pas appropriée pour

la vitesse plus élevée d’un outil plus petit et elle peut

éclater.

3.4 Mises en garde de sécurité

additionnelles spécifiques aux

opérations de tronçonnage abrasif :

a) Ne pas «coincer» la meule à tronçonner ou

ne pas appliquer une pression excessive. Ne

pas tenter d’exécuter une profondeur de coupe

excessive. Une contrainte excessive de la meule

augmente la charge et la probabilité de torsion ou

de blocage de la meule dans la coupe et la

possibilité de rebond ou de rupture de la meule.

b) Ne pas se placer dans l’alignement de la

meule en rotation ni derrière celle-ci. Lorsque la

meule, au point de fonctionnement, s’éloigne du

corps, le rebond éventuel peut propulser la meule

en rotation et l’outil électrique directement sur

l'utilisateur.

c) Lorsque la meule se bloque ou lorsque la

coupe est interrompue pour une raison

quelconque, mettre l’outil électrique hors

tension et tenir l’outil électrique immobile

jusqu’à ce que la meule soit à l’arrêt complet.

Ne jamais tenter d’enlever la meule à

tronçonner de la coupe tandis que la meule est

en mouvement sinon le rebond peut se

produire. Rechercher et prendre des mesures

correctives afin d’empêcher que la meule ne se

grippe.

d) Ne pas reprendre l’opération de coupe dans

la pièce à usiner. Laisser la meule atteindre sa

pleine vitesse et rentrer avec précaution dans

le tronçon. La meule peut se coincer, venir

chevaucher la pièce à usiner ou effectuer un rebond

si l’on fait redémarrer l’outil électrique dans la pièce

à usiner.

e) Prévoir un support de panneaux ou de toute

pièce à usiner surdimensionnée pour réduire le

risque de pincement et de rebond de la meule.

Les grandes pièces à usiner ont tendance à fléchir

sous leur propre poids. Les supports doivent être

placés sous la pièce à usiner près de la ligne de

coupe et près du bord de la pièce des deux côtés de

la meule.

f) Être particulièrement prudent lors d'une

« coupe en retrait » dans des parois existantes

ou dans d’autres zones sans visibilité. La meule

saillante peut couper des tuyaux de gaz ou d’eau,

des câblages électriques ou des objets, ce qui peut

entraîner des rebonds.

3.5 Mises en garde de sécurité spécifiques

aux opérations de ponçage :

a) Ne pas utiliser de papier abrasif trop

surdimensionné pour les disques de ponçage.

Suivre les recommandations des fabricants

lors du choix du papier abrasif. Un papier abrasif

plus grand s’étendant au-delà du patin de ponçage

présente un danger de lacération et peut provoquer

un accrochage, une déchirure du disque ou un

rebond.

3.6 Mises en garde de sécurité spécifiques

aux opérations de brossage métallique :

a) Garder à l’esprit que des brins métalliques

sont rejetés par la brosse même au cours d’une

opération ordinaire. Ne pas soumettre à une

trop grande contrainte les fils métalliques en

appliquant une charge excessive à la brosse.

Les brins métalliques peuvent aisément pénétrer

dans des vêtements légers et/ou la peau.

b) Si l’utilisation d’un protecteur est

recommandée pour le brossage métallique, ne

permettre aucune gêne du touret ou de la

brosse métallique au protecteur. Le touret ou la

brosse métallique peut se dilater en diamètre en

raison de la charge de travail et des forces

centrifuges.

3.7 Autres consignes de sécurité :

Utiliser des intercalaires souples s'ils ont été fournis

avec l'accessoire de meulage et que leur utilisation

s'impose.

Respecter les indications de l'outil ou du fabricant

d'accessoires ! Protéger les disques des graisses

et des coups !

Les meules doivent être conservées et manipulées

avec soin, conformément aux instructions du

fabricant.

Ne jamais utiliser de meule à tronçonner pour les

travaux de dégrossissage ! Ne pas appliquer de

pression latérale sur les meules à tronçonner.

La pièce à usiner doit être fermement fixée de sorte

à ne pas glisser, par exemple à l'aide de dispositifs

de serrage. Les pièces à usiner de grande taille

doivent être suffisamment soutenues.

Si les outils de travail sont utilisés avec un insert

fileté, l'extrémité du mandrin ne doit pas toucher le

fond perforé de l'outil de meulage. S'assurer que le

filetage de l'accessoire soit suffisamment long pour

accueillir le mandrin dans sa longueur. Le filetage

de l'accessoire doit s'adapter au filetage du

FRANÇAISfr

mandrin. Voir la longueur et le filetage du mandrin à

la page 3 au chapitre 14. Caractéristiques

techniques.

Pour des raison de sécurité et afin de

protéger l'outil électrique, respecter les

passages de texte marqués de ce

symbole !

Toujours porter des lunettes de protection.

En cours de travail, et surtout s'il

s'agit de métaux, il est possible que

des poussières conductrices s'accumulent dans la

machine. Il se peut alors qu'il y ait un transfert

d'énergie électrique sur le corps de machine. Ainsi,

par moment il pourra y avoir un risque

d'électrocution. Pour cette raison, il est impératif de

nettoyer la machine régulièrement, fréquemment et

soigneusement, en soufflant de l'air comprimé à

travers les fentes d'aération à l'arrière pendant que

la machine tourne. Veiller alors à bien maintenir la

machine.

Il est recommandé d'installer un système

d'aspiration fixe et de prévoir un disjoncteur à

courant de défaut (FI). Lorsque la ponceuse d'angle

est arrêtée par son interrupteur de protection FI, elle

doit être vérifiée et nettoyée. Voir le nettoyage du

moteur dans le chapitre 9.Nettoyage.

Si le travail à effectuer génère de la poussière,

veiller à ce que les orifices d'aération soient

dégagés. S'il devient nécessaire d'enlever la

poussière, déconnecter tout d'abord l'outil

électrique du secteur (à l'aide d'objets non

métalliques) et éviter d'endommager des pièces

internes.

Ne jamais utiliser d'élément endommagé,

présentant des faux-ronds ou vibrations.

Éviter les dommages sur les conduites de gaz ou

d'eau, les câbles électriques et les murs porteurs

(statiques).

Si la machine est utilisée en extérieur : monter un

interrupteur de protection FI indiquant un courant

de fuite max. 30 mA !

Débrancher le cordon d'alimentation de la prise de

courant avant toute opération de réglage, de

changement d'outil de travail ou de maintenance.

Une poignée supplémentaire endommagée ou

craquelée doit être remplacée. Ne pas utiliser la

machine si la poignée supplémentaire est

défectueuse.

Un capot de protection endommagé ou craquelé

doit être remplacé. Ne pas utiliser la machine si le

capot de protection est défectueux.

Ne pas mettre l'outil en route si des éléments d'outil

ou de l'équipement de protection manquent ou s'ils

sont défectueux.

Machines avec démarrage progressif (identifiables

au "X" dans la désignation) : si la machine, lors du

démarrage, accélère très rapidement au régime

maximal, un défaut électronique est présent.

D'autres fonctions électroniques de sécurité ne sont

plus disponibles. Faire immédiatement réparer la

machine (voir chapitre 12.).

Avertissements additionnels :

Certaines

poussières

produites par le ponçage électrique, le sciage,

le meulage, le perçage et d’autres activités de

construction contiennent des agents

chimiques qui causent des cancers, des

anomalies congénitales ou d’autres dangers

pour la reproduction. Voici quelques exemples

de tels agents chimiques :

• Le plomb des peintures à base de plomb,

• La silice cristalline des briques, du ciment et

d’autres produits de maçonnerie, et

• L’arsenic et le chrome du bois d’œuvre traité

chimiquement.

Les conséquences de telles expositions varient en

fonction de la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à ces

agents chimiques, travaillez dans un endroit bien

ventilé et utilisez des équipements de protection

agréés, tels que les masques de protection contre

la poussière qui sont conçus spécialement pour

filtrer les particules microscopiques.

Symboles sur l'outil:

......... Construction de classe II

V............. volts

A............. ampères

Hz........... hertz

.../min ..... révolutions par minute

~............. courant alternatif

............ courant alternatif / courant continu

n ............. vitesse à vide

Voir page 2.

1 Mandrin

2 Bouton de blocage du mandrin

3 Verrouillage (contre un démarrage involontaire de

la machine, éventuellement un fonctionnement en

continu)*

4 Gâchette (mise

en route et arrêt)

5 Poignée supplémentaire

6 Couvercle de protection

7 Flasque d'appui* (CANADA)

8 Écrou de serrage* (CANADA)

9 Clé à ergots* (CANADA)

10 Vis (pour régler et fixer le capot de protection)

* suivant version/non compris dans la fourniture

• Limitation du courant de démarrage avec

démarrage progressif

• Interrupteur de sécurité Metabo : verrouillage

contre un démarrage involontaire

4. Vue d'ensemble

5. Particularités du produit

AVERTISSEMENT

FRANÇAIS fr

• Fonction homme-mort : arrêt immédiat de la

machine lorsque l'interrupteur est relâché

• Protection contre le redémarrage : empêche

toute mise en marche involontaire de la machine

• Balais autorupteurs

(Les particularités citées du produit dépendent de

l'équipement)

Avant la mise en service, vérifier que la

tension secteur et la fréquence secteur

indiquées sur la plaque signalétique correspondent

aux caractéristiques du réseau de courant.

Montez toujours un interrupteur de protection

contre les courants de court-circuit (RCD /

GFCI) avec un courant de déclenchement max. de

30 mA en amont.

6.1 Placement de la poignée supplémentaire

Toujours travailler avec une poignée

supplémentaire appropriée (5) ! Visser

manuellement la poignée supplémentaire dans

l'alésage gauche, central ou droit (selon les

besoins).

6.2 Placement du capot de protection

(pour les travaux avec des meules)

Avant la mise en service : placer

le capot de protection.

Dans le cadre de travaux avec des disques à

dégrossir, utiliser le capot de protection pour

des raisons de sécurité (6).

Dans le cadre de travaux avec des meules à

tronçonner, utiliser le capot de protection

spécial meulage pour des raisons de sécurité (voir

chapitre 11. Accessoires).

Voir page 2, illustration D / E.

- Desserrer la vis (10). Placer le capot de protection

(6) dans la position indiquée.

- Orienter le capot de protection de sorte que la

zone fermée soit tournée vers l'utilisateur.

- Serrer la vis (10), la sécurité doit s'enclencher

dans les encoches.

- Vérifier la fixation : le carter de protection ne doit

pas pouvoir se tourner.

6.3 Raccordement électrique

Les prises secteurs doivent être sécurisées avec

des fusibles temporisés ou un interrupteur de

protection.

Les machines avec un "X" dans leur désignation :

(avec limitation automatique intégrée du courant de

démarrage (démarrage progressif).) Les prises

secteurs peuvent également être sécurisées avec

des fusibles rapides ou un interrupteur de

protection.

Avant tout changement d'équipement, retirer

le cordon d'alimentation de la prise secteur !

La machine doit être débranchée et le mandrin

immobile.

Dans le cadre de travaux avec des meules à

tronçonner, utiliser le capot de protection de

meulage pour des raisons de sécurité (voir chapitre

11. Accessoires).

7.1 Blocage du mandrin/b>

N'enfoncer le bouton de blocage du mandrin

(2) que lorsque le mandrin est immobilisé.

- Enfoncer le bouton de blocage du mandrin (2) et

(1) tourner le mandrin à la main jusqu'à ce que le

bouton de blocage du mandrin entre dans son

cran.

7.2 Placement de la meule

Voir page 2, illustration B.

- Placer le flasque d'appui (7) sur le mandrin. Il est

correctement placé s'il est impossible de le

déplacer sur le mandrin.

- Placer la meule, comme indiqué sur l'illustration B,

sur le flasque d'appui (7).

La meule doit être placée de manière équilibrée

sur le flasque d'appui. Le flasque en tôle des

meules à tronçonner doit être placé sur le flasque

d'appui.

7.3 Fixation/détachement de l'écrou de

serrage

Fixer l'écrou de serrage (8):

Les 2 côtés de l'écrou de serrage sont différents.

Visser l'écrou de serrage sur le mandrin suivant les

schémas ci-dessous :

Voir page 2, illustration C.

- A) Avec une meule fine :

Le lien de l'écrou de serrage (8) est tourné vers le

haut afin qu'une meule fine y soit fixement serrée.

A) Avec une meule épaisse :

Le lien de l'écrou de serrage (8) est tourné vers le

bas afin que l'écrou de serrage soit fixement serré

sur le mandrin.

- Bloquer le mandrin. Visser fermement l'écrou de

serrage (8) à l'aide de la clé à ergots (9) dans le

sens horaire.

Desserrage de l'écrou de serrage

- Blocage du mandrin (voir chapitre 7.1). Dévisser

l'écrou de serrage (8) à l'aide de la clé à ergots (9)

dans le sens anti-horaire.

8.1 Marche/arrêt

Toujours guider la machine des deux mains.

6. Mise en service

7. Placement de la meule

8. Utilisation

FRANÇAISfr

Mettre la machine sous tension avant de la

positionner

sur la pièce à usiner.

Veiller à éviter que la machine aspire des

poussières et copeaux supplémentaires. Lors

de la mise en route et de l'arrêt de la machine, la

tenir loin des dépôts de poussière. Après l'avoir

arrêtée, ne poser la machine qu'une fois que le

moteur a cessé de tourner.

Éviter les démarrages intempestifs : l'outil doit

toujours être arrêté lorsque l'on retire le

connecteur de la prise ou après une coupure de

courant.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il échappe

des mains. Afin d'éviter tout comportement

inattendu de l'outil, le tenir avec les deux mains au

niveau des poignées, veiller à un bon équilibre et

travailler de manière concentrée.

Voir page 2, illustration A.

Fonctionnement momentané :

Mise en route : Pousser la sécurité antidémarrage

(3) dans le sens de la flèche et actionner la

gâchette (4).

Arrêt : relâcher la gâchette (4).

Fonctionnement en continu (suivant

équipement) :

Mise en route : Pousser la sécurité antidémarrage

(3) dans le sens de la flèche, actionner la

gâchette (4) et la maintenir appuyée. La

machine est activée. Pousser la sécurité (3)

une nouvelle fois dans le sens de la flèche

pour bloquer la gâchette (4)(fonctionnement

en continu).

Arrêt : appuyer sur la gâchette (4) puis la relâcher.

8.2 Consignes pour le travail

Meulage :

Exercer sur la machine une pression mesurée et

effectuer des allers-retours sur la surface, afin que

la surface de la pièce à usiner ne devienne pas trop

chaude.

Dégrossissage : pour obtenir un résultat correct,

travailler à un angle d'application compris entre 30°

et 40°.

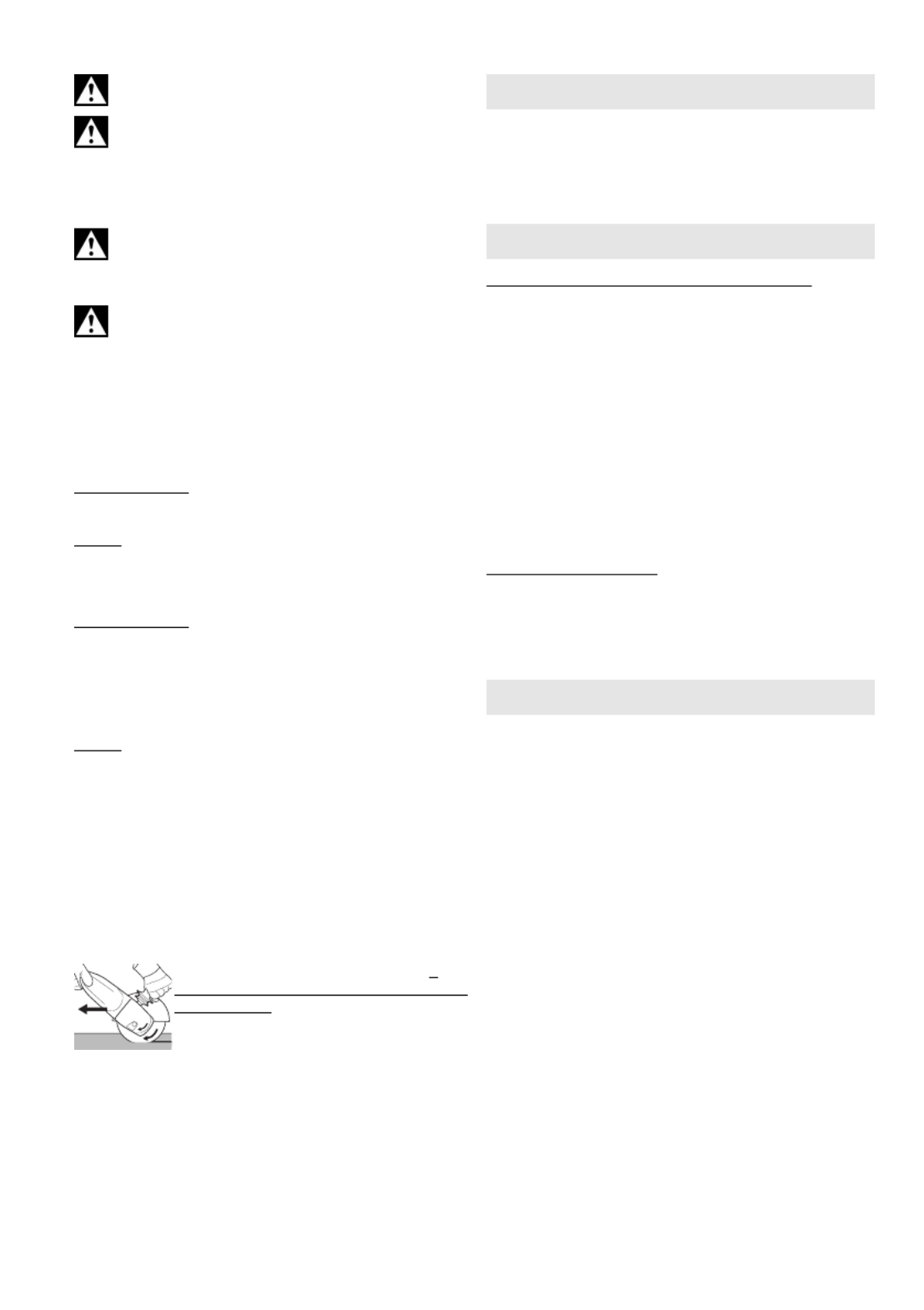

Tronçonnage :

Lors des travaux de tronçonnage,

toujours travailler en sens opposé (voir

l'illustration). Sinon, la machine risque

de sortir de la ligne de coupe de façon

incontrôlée. Toujours travailler avec

une avance mesurée, adaptée au matériau à

usiner. Ne pas positionner la machine de travers, ne

pas l'appuyer ni l'osciller.

Ponçage :

Exercer sur la machine une pression mesurée et

effectuer des allers-retours sur la surface, afin que

la surface de la pièce à usiner ne devienne pas trop

chaude.

Travaux avec les brosses métalliques

Exercer une pression mesurée sur la machine.

Nettoyage du moteur : Nettoyer la machine

régulièrement, fréquemment et soigneusement, en

soufflant de l'air comprimé à travers les fentes

d'aération à l'arrière. Veiller à bien maintenir la

machine pendant ce temps.

Machines avec " " dans leur désignation X:

-Protection contre le redémarrage : la machine

ne démarre pas. La protection contre le

redémarrage s'est déclenchée. Si le cordon

d'alimentation est branché alors que la machine

est sur « Marche », ou si l'alimentation revient

après une coupure de courant, la machine ne

démarre pas. Arrêter et redémarrer la machine.

-Après la mise en route, la machine accélère

très rapidement jusqu'au régime maximal,

cela signifie que la limitation du courant de

démarrage (démarrage progressif) ne fonctionne

pas. Un défaut électronique est présent, d'autres

fonctions électroniques de sécurité ne sont plus

disponibles. Faire immédiatement réparer la

machine (voir chapitre 12.).

W 2000, W 2200-230:

- Le démarrage de la machine provoque une chute

de tension sur l'installation. Dans certaines

situations, ceci peut affecter d'autres appareils. Si

l'impédance est inférieure à 0,2 Ohm, de petites

perturbations sont prévisibles.

Utiliser uniquement des accessoires d'origine

Metabo.

Si des accessoires sont nécessaires, s'adresser au

revendeur.

Pour pouvoir sélectionner les accessoires

appropriés, indiquer le type exact de l'outil

électrique au distributeur.

Voir page 4.

A Roues avec moyeu inclu

B Capot de protection de tronçonnage.

C Bride-support relevée

D Meule à tronçonner en diamant (à utiliser

uniquement avec capot de protection fixé ou

capot de tronçonneuse)

E Écrou de serrage (8)

F Clé à ergots

G Disque de dégrossissage (à utiliser uniquement

avec un capot de protection adapté)

H Plateau à lamelles (à utiliser uniquement avec

un capot de protection adapté)

I Meule à tronçonner (à utiliser uniquement avec

un capot de protection adapté)

J Capot de protection de tronçonnage avec

glissières de guidage (placer sur la machine et

fixer avec une vis (f). (avec supports pour

aspiration de la poussière de pierre produite

lors de la coupe de plaque de pierre avec un

aspirateur adapté.)

9. Nettoyage

10. Dépannage

11. Accessoires

FRANÇAIS fr

K Gant de protection (pour le placement sous la

poignée supplémentaire latérale.)

L Plateau d'appui pour meules en fibres (à placer

uniquement avec l'écrou de serrage de plateau

d'appui contenu dans le pack de livraison.) (à

utiliser uniquement avec des gants de

protection adaptés.)

M Meules en fibres (à utiliser uniquement avec

des gants de protection adaptés.)

Brosse métallique

(à utiliser uniquement avec

des gants de protection adaptés.)

O Support métallique de tronçonnage

Voir programme complet des accessoires sur

www.metabo.com ou dans le catalogue principal.

Les travaux de réparation sur les outils

électriques ne peuvent être effectués que par

un spécialiste !

Au cas où le cordon d'alimentation électrique de cet

outil serait endommagé, le faire remplacer par le

fabricant, son service après-vente ou une personne

de qualification comparable afin d'éviter tout risque.

Les outils Metabo qui sont à réparer peuvent être

expédiés à l'une des adresses indiquées sur la liste

des pièces de rechange.

Prière de joindre à l'outil expédié une description du

défaut constaté.

La poussière produite lors du meulage peut

contenir des substances toxiques : ne pas les jeter

dans les déchets ménagers, mais de manière

conforme dans une station de collecte pour les

déchets spéciaux.

Les emballages Metabo sont recyclables à 100 %.

Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de

matières premières et de matières plastiques de

grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi

sans chlore.

Commentaires sur les indications de la page 3 .

Sous réserve de modifications allant dans le sens

du progrès technique.

Dmax =Diamètre maximal de la meule

tmax,1 =Épaisseur max. admise de l'outil de travail

dans la zone de serrage avec utilisation

d'un écrou de serrage (8)

tmax,3 =Disque de dégrossissage/Meule à

tronçonner: Épaisseur max. admise de

l'outil de travail

M =Filetage du mandrin

l =Longueur du mandrin porte-meule

n =Vitesse à vide (vitesse max.)

I120 V =Courant sous 120 V

HP =Cheval vapeur

m =Poids sans cordon d'alimentation

Porter un casque antibruit !

Les caractéristiques techniques indiquées sont

soumises à tolérance (selon les normes en vigueur

correspondantes).

12. Réparations

13. Protection de l'environnement

14. Caractéristiques techniques

ESPAÑOLes

Manual original

Las herramientas, con los accesorios originales

Metabo, son aptas para el lijado, esmerilado con

papel de lija, trabajo con cepillo de alambre y

tronzado de metal, hormigón, piedra y materiales

similares sin necesidad de utilizar agua.

Los posibles daños derivados de un uso

inadecuado son responsabilidad exclusiva del

usuario.

Deben observarse las normas para prevención de

accidentes aplicables con carácter general y la

información sobre seguridad incluida.

AVISO: Para reducir el riesgo de lesiones,

lea el manual de instrucciones.

Para su propia protección y la de su

herramienta eléctrica, observe las partes

marcadas con este símbolo

Instrucciones generales de seguridad para

herramientas eléctricas

¡ATENCIÓN Lea íntegramente estas

instrucciones de seguridad. La no

observación de las instrucciones de seguridad

siguientes puede dar lugar a descargas eléctricas,

incendios y/o lesiones graves. Guarde estas

instrucciones en un lugar seguro! El término

"herramienta eléctrica" empleado en las siguientes

instrucciones se refiere a su aparato eléctrico

portátil, p20-ya sea con cable de red, o sin cable, en

caso de ser accionado por acumulador.

1) Puesto de trabajo

a) Mantenga limipo y bien iluminado su

puesto de trabajo. El desorden y una

iluminación deficiente en las áreas de trabajo

pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el que

se encuentren combustibles líquidos,

gases o material en polvo. Las herramientas

eléctricas producen chispas que pueden

llegar a inflamar los materiales en polvo

o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al

emplear la herramienta eléctrica. Una

distracción le puede hacer perder el control

sobre el aparato.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corriente

utilizada. No es admisible modificar el

enchufe en forma alguna. No emplee

adaptadores con herramientas eléctricas

dotadas de una toma de tierra. Los enchufes

sin modificar adecuados a las respectivas

tomas de corriente reducen el riesgo de una

descarga eléctrica.

b) Evite que su cuerpo toque partes conec-

tadas a tierra como tuberías, radiadores,

cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor

si su cuerpo tiene contacto con tierra.

c) No exponga las herramientas eléctricas a

la lluvia y evite que penetren líquidos en su

interior. Existe el peligro de recibir una

descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

d) No utilice el cable de red para transportar

o colgar la herramienta eléctrica, ni tire

de él para sacar el enchufe de la toma

de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas

cortantes o piezas móviles. Los cables de

red dañados o enredados pueden provocar

una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la

intemperie utilice solamente cables de

prolongación homologados para su uso en

exteriores. La utilización de un cable de

prolongación adecuado para su uso en

exteriores reduce el riesgo de una descarga

eléctrica.

f) Si fuera necesario utilizar la herramienta

eléctrica en un entorno húmedo, utilice un

interruptor de protección diferencial. La

utilización de un cable de prolongación

adecuado para su uso en exteriores reduce

el riesgo de una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herra-

mienta eléctrica con prudencia. No utilice

la herramienta eléctrica si estuviese

cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamen-

tos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias

lesiones.

b) Utilice un equipo de protección y en todo

caso unas gafas de protección. El riesgo

de lesionarse se reduce considerablemente si,

dependiendo del tipo y la aplicación de la

herramienta eléctrica empleada, se utiliza un

equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad

con suela antideslizante, casco, o protectores

auditivos.

c) Evite una puesta en marcha fortuita del

aparato. Asegúrese de que la herramienta

eléctrica está apagada antes de conectarla

a la toma de corriente y/o la batería, de

desconectarla o de transportarla. Si trans-

porta la herramienta eléctrica sujetándola por

el interruptor de conexión/desconexión, o si

1. Aplicación de acuerdo a la

finalidad

2. Instrucciones generales de

seguridad

ESPAÑOL es

introduce el enchufe en la toma de corriente

con el aparato conectado, puede dar lugar

a un accidente.

d) Retire las herramientas de ajuste o llaves

fijas antes de conectar la herramienta

eléctrica. Una herramienta o llave colocada

en una pieza rotante puede producir lesiones

al ponerse a funcionar.

e) Evite trabajar con posturas forzadas.

Trabaje sobre una base firme y mantenga

el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta

eléctrica en caso de presentarse una situación

inesperada.

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia ni

joyas. Mantenga su pelo, vestimenta y

guantes alejados de las piezas móviles.

La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en

movimiento.

g) Siempre que sea posible utilizar equipos

de aspiración o captación de polvo,

asegúrese que éstos estén montados

y que sean utilizados correctamente. La

utilización de un equipo de aspiración de

polvo puede reducir los riesgos de aspirar

polvo nocivo para la salud.

4) Trato y uso cuidadoso de herramientas

eléctricas

a) No sobrecargue el aparato. Use la herra-

mienta prevista para el trabajo a realizar.

Con la herramienta adecuada podrá trabajar

mejor y más seguro dentro del margen de

potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se

puedan conectar o desconectar son

peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o retire la

batería antes de realizar un ajuste en la

herramienta, cambiar de accesorio o

guardar el aparato. Esta medida preventiva

reduce el riesgo de conectar accidentalmente

el aparato.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita que

las utilcen personas que no estén familiari-

zadas con ellas o que no hayan leído estas

instrucciones. Las herramientas utilizadas

por personas inexpertas son peligrosas.

e) Cuide sus herramientas eléctricas con

esmero. Controle si funcionan correcta-

mente, sin atascarse, las partes móviles de

la herramienta y si existen partes rotas

o deterioradas que pudieran afectar a su

funcionamiento. Si la herramienta eléctrica

estuviese defectuosa, hágala reparar antes

de volver a utilizarla. Muchos de los

accidentes se deben a aparatos con un

mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los

útiles mantenidos correctamente se dejan

guiar y controlar mejor.

g) Utilice las herramientas eléctricas, los

accesorios, las herramientas de inserción,

etc. de acuerdo con estas instrucciones.

Considere en ello las condiciones de

trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido

concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando

exclusivamente piezas de repuesto

originales. Solamente así se mantiene la

seguridad de la herramienta eléctrica.

3.1 Indicaciones comunes de seguridad

para el lijado, esmerilado con papel de

lija, trabajo con cepillo de alambre y

tronzado:

a) Esta herramienta eléctrica puede utilizarse

como lija, papel de lija, cepillo de alambre o

tronzadora. Observe todas las indicaciones de

seguridad

, indicaciones, representaciones y

datos suministrados con la herramienta. Si no

observa las indicaciones siguientes, pueden

producirse descargas eléctricas, fuego y lesiones

graves.

b) Esta herramienta eléctrica no es apropiada

para pulir. Las aplicaciones para las que no está

prevista la herramienta pueden provocar riesgos y

lesiones.

c) No utilice ningún accesorio que no haya sido

previsto y recomendado especialmente para

esta herramienta eléctrica por el fabricante. El

hecho de poder montar el accesorio en la

herramienta no garantiza una utilización segura.

d) El número de revoluciones autorizado de la

herramienta de inserción debe ser al menos

tan alto como el número de revoluciones

máximo indicado en la herramienta eléctrica. Si

los accesorios giran a una velocidad mayor que la

permitida pueden romperse y salir despedidos.

e) El diámetro exterior y el grosor de la

herramienta de inserción deben

corresponderse con las medidas de su

herramienta eléctrica. Las herramientas de

inserción con medidas incorrectas no pueden

apantallarse o controlarse de forma apropiada.

f) Las herramientas de inserción con rosca

deben coincidir exactamente en el husillo

portamuelas de la herramienta eléctrica. En el

caso de las herramientas de inserción

ajustadas con bridas, el agujero del soporte

debe coincidir exactamente con la forma de la

brida. Las herramientas de inserción que no se

adaptan con precisión al husillo de su herramienta

eléctrica, giran de forma irregular, vibran con

3. Instrucciones especiales de

seguridad

ESPAÑOLes

mucha fuerza y pueden provocar la pérdida del

control de la máquina.

g) No utilice herramientas de inserción

dañadas. Antes de cada utilización, controle si

las herramientas de inserción como los discos

de amolar están astillados o agrietados, los

discos abrasivos están agrietados o muy

desgastados, o si los cepillos de alambre

tienen alambres sueltos o rotos. En el caso de

que la herramienta eléctrica o la de inserción

caigan al suelo, compruebe si se ha dañado, o

bien utilice una herramienta de inserción sin

dañar. Una vez haya comprobado el estado de

la herramienta y la haya colocado, tanto usted

como las personas que se encuentran en las

proximidades deben colocarse fuera del nivel

de la herramienta en movimiento; póngala en

funcionamiento durante un minuto con el

número de revoluciones máximo. En la mayoría

de los casos, las herramientas de inserción

dañadas se rompen con esta prueba.

h) Utilice el equipamiento personal de

protección. En función de la aplicación, utilice

mascarilla protectora, protector ocular o gafas

protectoras. Si procede, utilice mascarilla

antipolvo, cascos protectores para los oídos,

guantes protectores o un delantal especial que

mantiene alejadas las pequeñas partículas de

lijado y de material. Los ojos deben quedar

protegidos de los cuerpos extraños que revolotean

en el aire producidos por las diferentes

aplicaciones. Las mascarillas respiratorias y

antipolvo deben filtrar el polvo que se genera con la

aplicación correspondiente. Si está expuesto a un

fuerte nivel de ruido durante un período

prolongado, su capacidad auditiva puede verse

afectada.

i) Compruebe que las terceras personas se

mantienen a una distancia de seguridad de su

zona de trabajo. Toda persona que entre en la

zona de trabajo debe utilizar equipo de

protección personal. Fragmentos de la pieza de

trabajo o herramienta de inserción rotas pueden

salir disparadas y ocasionar lesiones incluso fuera

de la zona directa de trabajo.

j) Sujete la herramienta sólo por las superficies

de la empuñadura aisladas eléctricamente

cuando realice trabajos en los que la

herramienta de inserción pudiera encontrar

conducciones eléctricas ocultas o el propio

cable del aparato. El contacto con un cable

eléctrico puede conducir la tensión a través de las

partes metálicas de la herramienta, y causar una

descarga eléctrica.

k) Mantenga el cable de alimentación lejos de

las herramientas de inserción en movimiento.

Si pierde el control sobre la herramienta, el cable de

alimentación puede cortarse o engancharse y su

mano o su brazo pueden terminar en la herramienta

de inserción en movimiento.

I) Nunca deposite la herramienta eléctrica

antes de que la herramienta de inserción se

haya detenido por completo. La herramienta de

inserción en movimiento puede entrar en contacto

con la superficie sobre la que se ha depositado, lo

que puede provocar una pérdida de control sobre la

herramienta eléctrica.

m) No deje la herramienta eléctrica en marcha

mientras la transporta. Las prendas podrían

engancharse involuntariamente en la herramienta

de inserción en movimiento y la herramienta podría

perforar su cuerpo.

n) Limpie regularmente la ranura de ventilación

de su herramienta eléctrica. El ventilador del

motor introduce polvo en la carcasa y una fuerte

acumulación de polvo de metal puede provocar

peligros eléctricos.

o) No utilice la herramienta eléctrica cerca de

materiales inflamables. Las chispas pueden

inflamar dichos materiales.

p) No utilice ninguna herramienta de inserción

que precise refrigeración líquida. La utilización

de agua u otros refrigerantes líquidos puede

provocar una descarga eléctrica.

3.2 Contragolpe y las indicaciones de

seguridad correspondientes

Un contragolpe es la reacción repentina que tiene

lugar cuando una herramienta de inserción en

movimiento (como un disco de amolar, un disco

abrasivo, un cepillo de alambre etc.) se atasca o

bloquea. Este bloqueo provoca una brusca parada

de la herramienta de inserción. Esto provoca la

aceleración de la herramienta eléctrica sin control

en sentido contrario al de giro de la herramienta en

el punto de bloqueo.

Si, p. ej,. se engancha o bloquea un disco de amolar

en la pieza de trabajo, el borde del disco que se

introduce en la pieza de trabajo puede enredarse y

como consecuencia romperse el disco o provocar

un contragolpe. El disco de amolar se mueve hacia

el usuario o en sentido opuesto, en función del

sentido de giro del disco en el punto de bloqueo.

Debido a esto también pueden romperse los discos

de amolar.

Un contragolpe es la consecuencia de un uso

inadecuado o indebido de la herramienta eléctrica.

Se puede evitar tomando las medidas apropiadas

como las que se describen a continuación.

a) Sujete bien la herramienta eléctrica y

mantenga el cuerpo y los brazos en una

posición en la que pueda absorber la fuerza del

contragolpe. Utilice siempre la empuñadura

adicional, si dispone de ella, para tener el

máximo control posible sobre la fuerza de

contragolpe o el momento de reacción al

accionar la herramienta hasta plena marcha. El

usuario puede dominar la fuerza de contragolpe y

de reacción con las medidas de precaución

apropiadas.

b) Nunca coloque la mano cerca de la

herramienta de inserción en movimiento. En

caso de contragolpe, la herramienta de inserción

puede colocarse sobre su mano.

c) Evite colocar su cuerpo en la zona en la que

se colocaría la herramienta eléctrica en caso

de contragolpe. El contragolpe propulsa la

herramienta eléctrica en la dirección contraria a la

ESPAÑOL es

del movimiento del disco de amolar en el punto de

bloqueo.

d) Trabaje con especial cuidado en el área de

esquinas, bordes afilados, etc. Evite que las

herramientas de inserción reboten en la pieza

de trabajo y se atasquen. La herramienta de

inserción en movimiento tiende a atascarse en las

esquinas, los bordes afilados o cuando rebota. Esto

provoca una pérdida de control o un contragolpe.

e) No utilice hojas de cadena u hojas de sierra

dentadas. Dichas herramientas de inserción

provocan con frecuencia contragolpes o la pérdida

de control sobre la herramienta eléctrica.

3.3 Indicaciones de seguridad especiales

para el lijado y el tronzado:

a) Utilice siempre las muelas abrasivas

autorizadas para su herramienta eléctrica y la

cubierta protectora prevista para ellas. Las

muelas abrasivas que no están previstas para la

herramienta eléctrica no pueden apantallarse de

forma correcta y son inseguras.

b) Los discos amoladores acodados deben ser

montados de tal manera que la superficie de

amolado se encuentre debajo del borde de la

cubierta protectora. Un disco amolador mal

montado que sobresalga más allá del borde de la

cubierta protectora no se puede proteger

adecuadamente.

c) La cubierta protectora debe sujetarse

firmemente a la herramienta eléctrica y

ajustarse con la mayor seguridad posible, es

decir, la mínima parte posible de la muela

abrasiva debe permanecer abierta hacia el

usuario. La cubierta protectora debe proteger al

usuario de fragmentos y del contacto involuntario

con la muela abrasiva.

d) Las muelas abrasivas solo deben utilizarse

para las aplicaciones recomendadas.

P. ej., nunca lije con la superficie lateral de un

disco de tronzar. Los discos de tronzar son

apropiados para el recorte de material con el borde

del disco. La aplicación de fuerza lateral sobre

estas mulas abrasivas puede romperlas.

e) Utilice siempre bridas de sujeción sin dañar

del tamaño y la forma correctos para el disco

de amolar seleccionado. Las bridas apropiadas

soportan el disco de amolar y reducen así el riesgo

de la rotura del disco. Las bridas para los discos de

tronzar se diferencian de las bridas para otros

discos de amolar.

f) No utilice discos de amolar desgastados por

herramientas eléctricas más grandes. Los

discos de amolar para herramientas eléctricas más

grandes no están diseñados para el alto número de

revoluciones de las herramientas más pequeñas y

pueden romperse.

3.4 Otras indicaciones de seguridad

especiales para el tronzado:

a) Evite el bloqueo del disco de tronzar o una

presión excesiva. No realice cortes demasiado

profundos. La sobrecarga del disco de tronzar

aumenta su solicitación y la posibilidad de atascos

o bloqueos y de este modo, la posibilidad de un

contragolpe o la rotura de una muela abrasiva.

b) Evite el área situada delante y detrás del

disco de tronzar en movimiento. Cuando mueve

el disco de tronzar en la pieza de trabajo en

dirección opuesta a usted, si se produce un

contragolpe, la herramienta eléctrica puede salir

disparada hacia usted con el disco en movimiento.

c) En el caso de que el disco de tronzar se

atasque o que decida interrumpir el trabajo,

desconecte la herramienta y sujétela hasta que

el disco se haya detenido. Nunca intente

extraer el disco de tronzar aún en movimiento

del corte p23-ya que puede producirse un

contragolpe. Determine la causa del atasco y

soluciónela.

d) No vuelva a conectar la herramienta

eléctrica mientras se encuentre en la pieza de

trabajo. Deje que el disco de tronzar alcance el

número total de revoluciones antes de

continuar el corte con cuidado. De otro modo

puede atascarse el disco, saltar de la pieza de

trabajo o provocar un contragolpe.

d) Apoye los tableros o las piezas de trabajo

grandes para evitar el riesgo de un contragolpe

al atascarse el disco de tronzar. Las piezas de

trabajo grandes pueden doblarse por su propio

peso. La pieza de trabajo debe estar apoyada por

ambos lados del disco y cerca del corte y al mismo

tiempo en el borde.

f) Preste especial atención a los "cortes sobre

conductos" en las paredes existentes u otras

zonas que no pueden verse. El disco de tronzar

que se introduce puede provocar un contragolpe al

realizar cortes en los conductos de agua o gas,

cables eléctricos u otros objetos.

3.5 Indicaciones de seguridad especiales

para el esmerilado con papel de lija:

a) No utilice hojas lijadoras excesivamente

grandes, siga las indicaciones del fabricante

sobre el tamaño de las hojas. Si las hojas

lijadoras sobrepasan el disco abrasivo pueden

producirse lesiones, así como el bloqueo o rasgado

de las hojas o un contragolpe.

3.6 Indicaciones de seguridad especiales

para los trabajos con cepillo de alambre:

a) Tenga presente que los cepillos de alambre

pierden fragmentos de alambre incluso

durante la utilización normal. No sobrecargue

los alambres con una presión demasiado

elevada. Los fragmentos de alambre que salen

despedidos pueden atravesar con facilidad ropas

finas y la piel.

b) Se recomienda la utilización de una cubierta

protectora, evite que ésta y el cepillo de

alambre entren en contacto. Los cepillos de plato

y de vaso pueden aumentar su diámetro debido a la

presión y a las fuerzas centrífugas.

3.7 Otras indicaciones de seguridad:

Utilice capas de refuerzo elásticas, si se incluyen

con el material abrasivo y se requiere su utilización.

ESPAÑOLes

Observe las indicaciones del fabricante de la

herramienta o del accesorio. Proteja los discos de

grasa y golpes.

Los discos lijadores deben almacenarse y

manipularse cuidadosamente siguiendo las

instrucciones del fabricante.

Nunca utilice discos de tronzar para desbastar. Los

discos de tronzar no deben someterse a presión

lateral.

La pieza de trabajo debe apoyarse firmemente y

estar asegurada para evitar que se deslice, p.ej.,

con ayuda de dispositivos de sujeción. Las piezas

de trabajo grandes deben tener suficiente apoyo.

Si se utilizan herramientas con inserción roscada, el

extremo del husillo no debe tocar el fondo del

orificio de la herramienta de lijado. Compruebe que

la rosca de la herramientas de inserción sea lo

suficientemente larga para alojar el husillo en toda

su largura. La rosca de la herramienta de inserción

debe encajar en la del husillo. Para consultar la

longitud y la rosca del husillo véase la página 3 y el

capítulo 14. Especificaciones técnicas.

Para su propia protección y la de su

herramienta eléctrica, observe las partes

marcadas con este símbolo.

Utilice siempre gafas protectoras.

Durante el proceso de mecanizado,

especialmente si se trata de

metales, puede depositarse polvo de gran

conductividad en el interior de la herramienta. Este

polvo puede transmitir la energía eléctrica a la

carcasa de la herramienta. Este hecho puede

propiciar una descarga eléctrica transitoria. Por

eso, es necesario limpiar con frecuencia a fondo la

herramienta estando ésta en marcha a través de la

rejilla de ventilación inferior utilizando aire a

presión. Para ello, fijar bien la herramienta.

Se recomienda el uso de una instalación de

aspiración fija y un interruptor de corriente de

defecto (FI) . Al desconectar la amoladora angular

mediante el interruptor de protección FI, ésta

deberá comprobarse y limpiarse. Para realizar la

limpieza del motor, véase el capítulo

9. Limpieza.

Asegúrese de que los respiraderos estén abiertos

cuando trabaje en condiciones en las que se

genere mucho polvo. En caso de que sea necesario

eliminar el polvo, desconecte primero la

herramienta eléctrica de la red de suministro de

corriente (utilice objetos no metálicos) y evite dañar

las piezas internas.

No deben utilizarse las herramientas que estén

dañadas, descentradas o que vibren.

Evite dañar los conductos de gas y de agua, los

cables eléctricos y las paredes portantes (estática).

Si se utiliza la herramienta al aire libre: conecte de

forma previa un interruptor de protección (FI) con

una corriente de desconexión máxima de 30 mA.

Extraiga el enchufe de la toma de corriente antes de

realizar cualquier trabajo de ajuste, reequipamiento

o mantenimiento.

Las empuñaduras adicionales dañadas o

agrietadas deben cambiarse. No utilice

herramientas cuya empuñadura adicional esté

defectuosa.

Las cubiertas protectoras dañadas o agrietadas

deben cambiarse. No utilice herramientas cuya

cubierta protectora esté defectuosa.

No conecte la herramienta si alguna pieza o

dispositivo de protección faltan o están

defectuosos.

Máquinas con arranque suave (se las puede

reconocer por la "X" en la designación del tipo): Si

después de arrancar la máquina acelera muy

rápido a la máxima revolución debe haber un

problema electrónico. Otras funciones electrónicas

y relevantes en cuanto a la seguridad no están a la

disposición. Reparar la máquina inmediatamente

(véase capítulo 12.).

Advertencias adicionales:

Algunos polvos

generados por el lijado,

aserrado, amolado o taladrado con

herramientas eléctricas y otras actividades de

construcción contienen sustancias químicas

que se sabe que causan cáncer, defectos de

nacimiento y otros daños sobre la

reproducción. Algunos ejemplos de estas

sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y

cemento, así como de otros productos de

mampostería, y

• Arsénico y cromo procedentes de madera de

construcción tratada químicamente.

El riesgo para usted por estas exposiciones varía,

dependiendo de qué tan a menudo haga este tipo

de trabajo. Para reducir su exposición a estas

sustancias químicas: trabaje en un área bien

ventilada y trabaje con equipo de seguridad

aprobado, como por ejemplo las máscaras

antipolvo que están diseñadas especialmente para

impedir mediante filtración el paso de partículas

microscópicas.

Símbolos sobre la herramienta:

......... Classe II de construcción

V............. voltios

A............. amperios

Hz........... hertzios

.../min ..... revoluciones por minuto

~............. corriente alterna

............ corriente alterna / corriente continua

n ............. velocidad sin carga

Véase la página 2.

1 Husillo

2 Botón de bloqueo del husillo

4. Descripción general

ADVERTENCIA

ESPAÑOL es

3 Bloqueo (contra un arranque involuntario, en caso

dado para el funcionamiento continuado)*

4 Interruptor (para

conexión y desconexión)

5 Empuñadura adicional

6 Cubierta protectora

7 Brida de apoyo* (CANADA)

8 Tuerca tensora* (CANADA)

9 Llave de dos agujeros* (CANADA)

10 Tornillo (para el ajuste y la fijación de la cubierta

protectora)

* según la versión/no incluido en el volumen de

suministro

• Limitación de corriente de arranque con

arranque suave

• Interruptor de seguridad Metabo: Bloqueo contra

conexión involuntaria

• Función de hombre muerto: Desconexión

inmediata de la máquina al soltar el interruptor

• Protección contra rearranque: impide un

arranque involuntario de la máquina

• Escobillas autodesconectables

(Las características especiales mencionadas

dependen del equipamiento)

Antes de enchufar la herramienta, compruebe

que la tensión y la frecuencia de red que se

indican en la placa de identificación se

corresponden con las características de la red

eléctrica.

Preconecte siempre un dispositivo de

corriente residual FI (RCD / GFCI) con una

corriente de desconexión máxima de 30 mA.

6.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (5)

para trabajar. Fijar manualmente la

empuñadura adicional en la perforación izquierda,

central o derecha (dependiendo de la necesidad).

6.2 Montaje de la cubierta protectora

(para trabajos con discos de amolar)

Previo a la puesta en marcha:

Situar la cubierta de protección.

Por motivos de seguridad, para

los trabajos con discos de desbastar debe

utilizarse la cubierta protectora (6).

Por motivos de seguridad para los trabajos

con discos de tronzar, debe utilizarse la

cubierta protectora para tronzado (véase el capítulo

11. Accesorios).

Véase página 2, figura D / E.

- Soltar (10) tuerca. Coloque la cubierta protectora

(6) en la posición indicada.

- Gire la cubierta protectora de modo que la zona

cerrada quede orientada hacia el usuario.

- Fijar tuerca (10), para ello el seguro de torsión

debe encajar en las ranuras.

- Compruebe el asiento correcto: la cubierta

protectora no debe poder girar.

6.3 Conexión eléctrica

Los enchufes de red deben estar asegurados con

cortacircuitos fusible de acción lenta o interruptores

de línea.

Máquinas con una "X" en la designación de tipo:

(con limitación automática de corriente de arranque

(arranque suave). Los enchufes de red también

pueden estar asegurados con cortacircuitos fusible

de acción rápida o interruptores de línea.

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de

reequipamiento. La herramienta debe estar

desconectada y el husillo en reposo.

Por motivos de seguridad, para los trabajos

con discos de tronzar utilice la cubierta

protectora para tronzado (véase el capítulo 11.

Accesorios).

7.1 Bloqueo del husillo

Pulsar el botón de bloqueo del husillo (2) sólo

con el husillo parado.

- Pulse el botón de bloqueo del husillo (2) y gire el

husillo

(1) con la mano, hasta que el botón encaje de

forma apreciable.

7.2 Colocación del disco de amolar

Véase página 2, figura B.

- Monte brida de soporte (7) en el husillo. La

colocación es correcta cuando no es posible girar

la brida sobre el husillo.

- Monte el disco de amolar en la brida de soporte

(7), como lo indica la imagen B .

El disco de amolar debe reposar de forma

uniforme sobre la brida de apoyo. La brida de

chapa de los discos de tronzado debe reposar

sobre la brida de apoyo.

7.3 Sujetar/soltar la tuerca tensora

Sujeción de la tuerca tensora (8):

Los 2 lados de la tuerca tensora son diferentes.

Enrosque la tuerca tensora sobre el husillo como se

indica a continuación:

Véase página 2, figura C.

- A) Con discos de amolar delgados:

El reborde de la tuerca tensora (8) está orientado

hacia arriba de modo que el disco de amolar fino

pueda tensarse de forma segura.

A) Con discos de amolar gruesos:

El reborde de la tuerca tensora (8) está orientado

5. Características especiales del

producto

6. Puesta en marcha

7. Montaje del disco de amolar

ESPAÑOLes

hacia abajo de modo que la tuerca tensora pueda

colocase sobre el husillo de forma segura.

- Bloquear el husillo. Apriete la tuerca tensora (8)

con la llave de dos agujeros (9) en el sentido de

las agujas del reloj.

Aflojamiento de la tuerca tensora:

- Bloquee el husillo (véase el capítulo 7.1).

Desenrosque la tuerca tensora (8) con la llave de

dos agujeros (9) en sentido contrario a las agujas

del reloj.

8.1 Conexión y desconexión

Sostenga siempre la herramienta con ambas

manos.

Conecte en primer lugar la herramienta de

inserción y, a continuación

acérquela a la pieza

de trabajo.

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar

la herramienta, retirar el polvo que se ha depositado

en ella. Una vez se ha desconectado la

herramienta, espere a depositarla hasta que el

motor esté parado.

Evite que la herramienta se ponga en

funcionamiento de forma involuntaria:

desconéctela siempre cuando saque el enchufe de

la toma de corriente o cuando se haya producido un

corte de corriente.

En la posición de funcionamiento continuado,

la máquina seguirá funcionando en caso de

pérdida del control de la herramienta debido a un

tirón. Por este motivo se deben sujetar las

empuñaduras previstas siempre con ambas

manos, adoptar una buena postura y trabajar

concentrado.

Véase página 2, figura A.

Funcionamiento instantáneo:

Conexión: Presione el bloqueo de conexión (3) en

dirección de la flecha y mantener presionado

el interruptor (4).

Desconexión: Suelte el interruptor (4).

Posición de funcionamiento continuo

(depende del equipamiento):

Conexión: Presione el bloqueo de conexión (3) en

dirección de la flecha y mantenga

presionado el interruptor (4). Ahora la

máquina está conectada. Empuje

nuevamente el bloqueo (3) en dirección de

la flecha para bloquear el interruptor (4)

(funcionamiento continuo).

Desconexión: Presione el interruptor (4) y suéltelo.

8.2 Indicaciones de funcionamiento

Lijado:

Presione la herramienta con fuerza moderada y

desplácela sobre la superficie a uno y otro lado,

para que la superficie de la pieza de trabajo no se

caliente en exceso.

Desbastado: Para lograr un buen resultado, trabaje

con la herramienta en un ángulo de 30° - 40°.

Tronzado: Para tronzar trabaje siempre en

contrarrotación (véase la imagen). De

lo contrario existe el riesgo de que la

herramienta salte de forma

descontrolada de la hendidura de

corte. Trabaje con un avance moderado, adaptado

al material que está tratando. No ladee, presione ni

haga oscilar la herramienta.

Esmerilado con papel de lija:

Presione la herramienta con fuerza moderada y

desplácela sobre la superficie a uno y otro lado,

para que la superficie de la pieza de trabajo no se

caliente en exceso.

Trabajos con cepillo de alambre:

Presione la herramienta de forma moderada.

Limpieza del motor: limpiar con frecuencia a

fondo la herramienta a través de la rejilla de

ventilación inferior utilizando aire a presión. Para

ello, fijar bien la herramienta.

Máquinas con una " " en la designación de tipo: X

-Protección contra rearranque: La máquina no

funciona. La protección contra rearranque se ha

activado. Si el enchufe se inserta con la máquina

conectada o se restablece el suministro de

corriente tras un corte, la máquina no se pondrá

en funcionamiento. Desconecte y vuelva a

conectar la herramienta.

- La máquina acelera al máximo al conectarse,

es decir, la limitación automática de arranque

(arranque suave) no funciona. Consta un error

electrónico, otras funciones de seguridad del

sistema electrónico no están a la disposición.

Reparar la máquina inmediatamente (véase

capítulo 12.).

W 2000, W 2200-230:

- Los procesos de conexión provocan bajadas de

tensión temporales. En condiciones de red poco

favorables pueden resultar dañadas otras

herramientas. Si la impedancia de red es inferior a

0,2 ohmios, no se producirán averías.

Use únicamente accesorios Metabo originales.

Si necesita accesorios, consulte a su proveedor.

Para que el proveedor pueda seleccionar el

accesorio correcto necesita saber la designación

exacta del modelo de su herramienta.

Véase la página 4.

A Ruedas con elevaciòn incluida

B Cubierta protectora de tronzado.

C Brida de apoyo elevada

8. Manejo

9. Limpieza

10. Localización de averías

11. Accesorios

Produkt Specifikationer

Mærke:	Metabo
Kategori:	Kværn
Model:	W 2000

Har du brug for hjælp?

Hvis du har brug for hjælp til Metabo W 2000 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Kværn Metabo Manualer

Metabo GVB 18 LTX BL 11-7 HT Manual

7 August 2025

Metabo GVB 18 LTX BL 11-28 C Manual

7 August 2025

Metabo DS 200 Plus Manual

7 August 2025

Metabo CC14SFS Manual

17 Juni 2025

Metabo VB16Y Manual

17 Juni 2025

Metabo TNS 175 Manual

8 Juni 2025

Metabo G 12SR4 Manual

6 Juni 2025

Metabo WVPBF 18 LTX BL 15-150 Quick Manual

3 Februar 2025

Metabo WVBF 18 LTX BL 15-125 Quick Manual

21 Januar 2025

Metabo W 750-100 Manual

7 December 2024

Kværn Manualer

Nyeste Kværn Manualer

Milwaukee M12 Fuel 2486-20 Manual

13 August 2025

Flex L 1606 VR Manual

13 August 2025

Milwaukee M18 Fuel 2888-20 Manual

13 August 2025

Milwaukee M12 Fuel 3485-20 Manual

13 August 2025

Milwaukee M12 Fuel 3485-22 Manual

13 August 2025

Graef ABSOLUTE Manual

13 August 2025

Milwaukee M18 Fuel 2889-20 Manual

13 August 2025

Milwaukee M18 Fuel 2887-20 Manual

12 August 2025

Camry CR 4301 Manual

12 August 2025

Makita DCC500 Manual

12 August 2025
