I-00650 Rev A

Installation Instructions

Slim 5 Series

Rackrail Mounting Bracket

Rackrail Mounting Bracket A

6-32 X .188 Hex Screw B

Rackrail C

5/16-18X5/8 Pem Stud D

5/16-18 Flange Nut E

QTY

DESCRIPTION PART

NUMBER

(29 space and higher)

Rackrail Mounting Bracket A

6-32 X .188 Hex Screw B

Rackrail C

5/16-18X5/8 Pem Stud D

5/16-18 Flange Nut E

QTY

DESCRIPTION PART

NUMBER

(28 space and under)

1) Install rackrail mounting bracket (A) to hex screws (B) using a 7/16” hex key. The brackets can be

installed in any of the mounting slots. (FIGURE A)

IMPORTANT NOTE: Models 29 spaces and higher that have a 3” wide center brace, will need to

have that brace replaced with a 4” wide brace.

1/2” Wrench

7/16” Hex Key

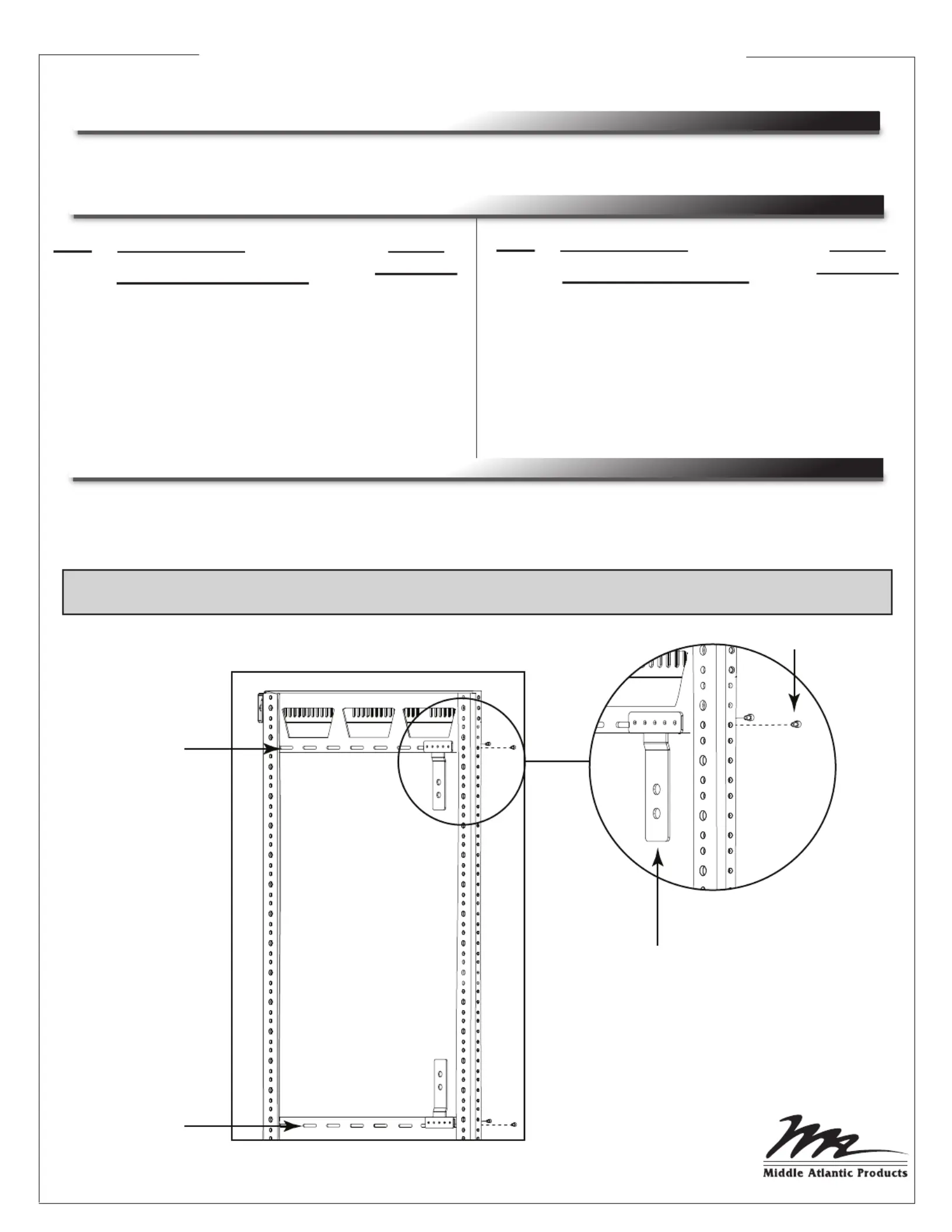

FIGURE A

INSIDE OF RACK

(B)

(A)

MOUNTING

SLOTS

CENTER

BRACE

INSTALLATION

PARTS LIST

TOOLS REQUIRED

Produkt Specifikationer

Mærke:	Middle Atlantic
Kategori:	Wandstøtte
Model:	5AR43
Type:	Stativskinne
Bredde:	17.15 mm
Dybde:	66.68 mm
Højde:	1852.68 mm
Antal pr. pakke:	2 stk
Produktfarve:	Sort
Pakkevægt:	6920 g
Pakkedybde:	101.6 mm
Pakkebredde:	101.6 mm
Pakkehøjde:	1371.6 mm
Husmateriale:	Stål
Harmoniseret systemkode (HS):	85389099
Bæredygtighedscertifikater:	RoHS
Rackkapacitet:	43U
Montage hul form:	Rund
