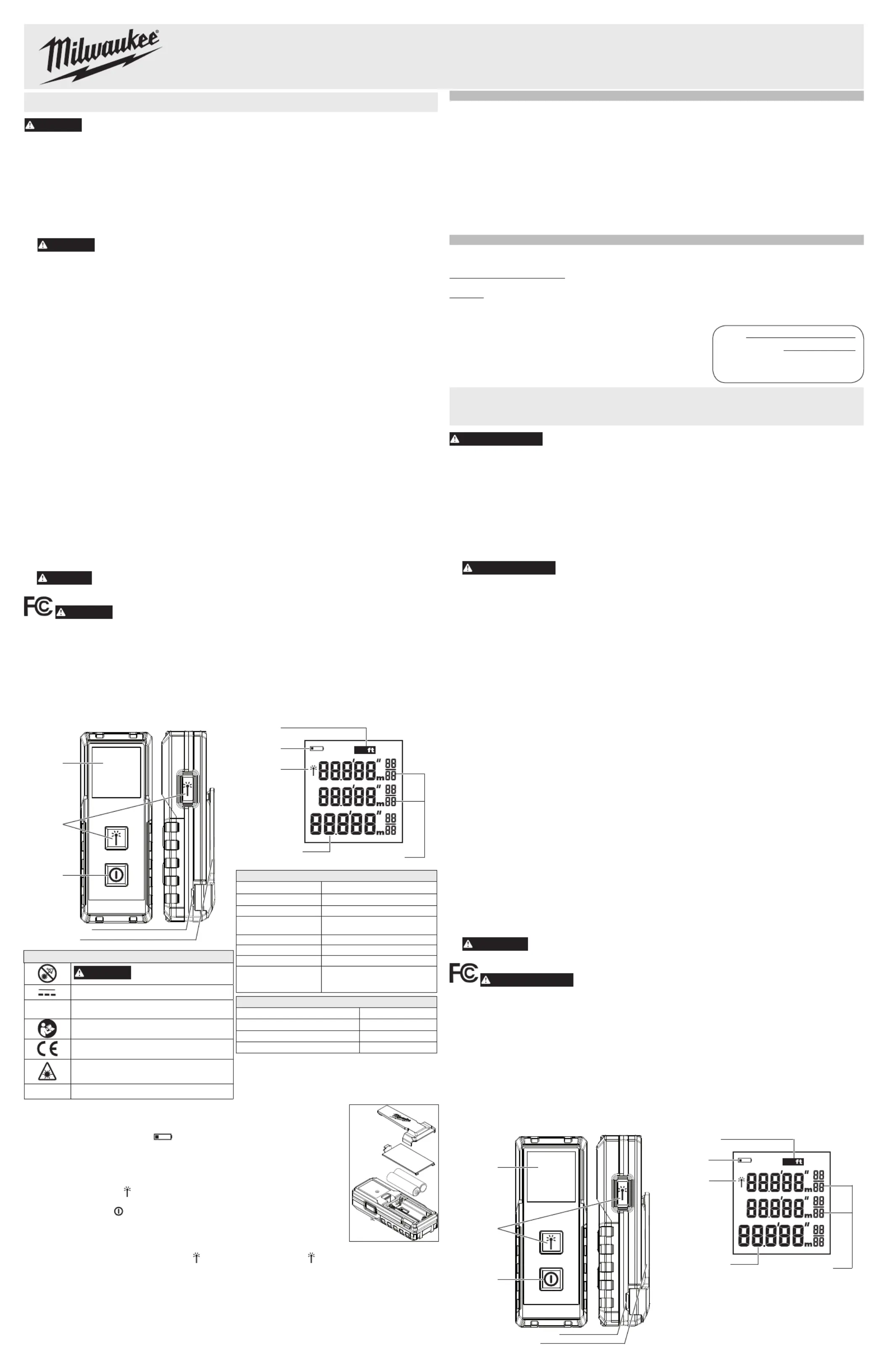

WARNING

READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all instructions listed

below, may result in electric shock, re and/or serious personal injury.

SAVE THESE INSTRUCTIONS.

1. SAVE THESE INSTRUCTIONS - THIS OPERATOR’S MANUAL CONTAINS IMPORTANT SAFETY AND

OPERATING INSTRUCTIONS.

2. DO NOT ALLOW PERSONS UNFAMILIAR WITH THE APPLIANCE, THESE SAFETY INSTRUCTIONS,

AND THE TOOL'S OPERATORS MANUAL TO OPERATE THE TOOL. This appliance can be dangerous

in the hands of untrained users.

3. DO NOT OVERREACH. KEEP PROPER FOOTING AND BALANCE AT ALL TIMES. This enables better

control of the appliance in unexpected situations.

4. ENSURE ADEQUATE SAFEGUARDS AT THE WORK SITE (e.g. surveying site when measuring on roads,

construction sites, etc.)

WARNING

THE DEVICE PRODUCES VISIBLE LASER BEAMS, WHICH ARE EMITTED FROM THE

APPLIANCE. THIS DEVICE IS A CLASS 2 LASER PRODUCT IN ACCORDANCE WITH

IEC/EN 60825-1:2014.

6. LASER LIGHT - DO NOT STARE INTO BEAMS OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.

Do not point laser light at others. Laser light can cause eye damage.

7. AVOID DANGEROUS ENVIRONMENTS. Do not use in rain, snow, damp or wet locations. Do not use in the

presence of explosive atmospheres (gaseous fumes, dust or flammable materials).

8. MAINTAIN TOOLS. IF DAMAGED, HAVE THE TOOL REPAIRED BEFORE USE. Accidents may be caused

by poorly maintained tools.

9. USE TOOLS ONLY WITH SPECIFICALLY DESIGNATED ACCESSORIES. Use of any other accessories

may create risk of injury.

10. THIS TOOL IS DESIGNED TO BE POWERED BY 2 -AAA BATTERIES PROPERLY INSERTED INTO THE

TOOL. Do not attempt to use with any other voltage or power supply.

11. DO NOT LEAVE BATTERIES WITHIN THE REACH OF CHILDREN.

12. DO NOT MIX NEW AND USED BATTERIES.

13. DO NOT MIX BRANDS (OR TYPES WITHIN BRANDS) OF BATTERIES.

14. DO NOT MIX RECHARGEABLE AND NON-RECHARGEABLE BATTERIES.

15. INSTALL BATTERIES ACCORDING TO POLARITY (+ / -) DIAGRAMS.

16. PROPERLY DISPOSE OF USED BATTERIES IMMEDIATELY.

17. DO NOT INCINERATE OR DISMANTLE BATTERIES.

18. UNDER ABUSIVE CONDITIONS, LIQUID MAY BE EJECTED FROM THE BATTERY, AVOID CONTACT. IF

CONTACT ACCIDENTALLY OCCURS, FLUSH WITH WATER. IF LIQUID CONTACTS EYES, ADDITION-

ALLY SEEK MEDICAL HELP. Liquid ejected from the battery may cause irritation or burns.

19. WATCH OUT FOR ERRONEOUS MEASUREMENTS IF THE TOOL IS DEFECTIVE OR IF IT HAS BEEN

DROPPED, MISUSED OR MODIFIED.

20. CARRY OUT PERIODIC TESTS MEASUREMENTS. Particularly after the tool has been subject to abnormal

use, and before, during and after important measurements. Test on known distance before use, to make sure

that equipment is functioning correctly.

21. DO NOT DISPOSE OF TOOL OR BATTERIES TOGETHER WITH HOUSEHOLD WATER MATERIAL!

Appliance and batteries that have reached the end of their life must be collected separately and returned to

an environmentally compatible recycling facility.

22. HAVE YOUR TOOL SERVICED BY A QUALIFIED REPAIR PERSON USING ONLY IDENTICAL REPLACE-

MENT PARTS. This will ensure that the safety of the tool is maintained.

23. MAINTAIN LABELS AND NAMEPLATES. These carry important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free replacement.

24.THE DEVICE CONFORMS TO THE MOST STRINGENT REQUIREMENTS OF THE RELEVANT ELEC-

TROMAGNETIC COMPATIBILITY (EMC) STANDARDS AND REGULATIONS. Yet, the possibility of causing

interference in other devices cannot be totally excluded.

25.

CAUTION

USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

Federal Communications Commission

WARNING

Changes or modications to this unit not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning the equipment

off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Consult the dealer or an experienced radio/TV technician for help.

READ AND SAVE ALL INSTRUCTIONS FOR FUTURE REFERENCE

Specications

Cat. No. 48-22-9801

Voltage 3 Volts (2 x AAA)

Laser class 2

Max. output of laser

radiant

< 1 mW

Pulse duration ≥ 0.25s

Emitted wavelength 630-670 nm

IP code IP54

Temperature range:

Storage

Operation

-10° to 60°C / -14° to 140°F

0° to 40°C / 32° to 104°F

* Applies for 100 % target reectivity (white painted wall), low

background illumination, 25 ºC

** An additional tolerance of 0.05 mm/m should be taken

into account.

*** Applies to targets with lower reectivity, high background il-

lumination, or temperatures approaching the lower/upper limit.

WARNING

Laser Light - Do Not

Stare Into Beam

Direct Current

Volts

Read Operator's Manual

European Conformity Mark

Laser product - Avoid Exposure:Laser

Radiation Is Emitted From This Aperture

LASER 2

Class 2 Laser Product

Symbology

Low

Battery

Indicator

Laser

Active

Indicator

Current

Measurement

History

Max Range

Display

On / Off

Measure

Belt Clip

Distance Measurement

Typical measuring tolerance*

± 3.0 mm / 0.125 in **

Maximum measuring tolerance***

± 7.0 mm / 0.25 in **

Typical range 20 m / 65 ft

Smallest unit displayed 0.001 m / 1/16 in

Belt Clip Detent

Changing Batteries

Only use alkaline batteries. Do not use zinc-carbon batteries. If the meter will not be

2 x AAA

used for a long time, remove the batteries as a protection against corrosion. Change

batteries when the battery symbol begins ashing. To change the batteries:

1. Unsnap the belt clip from the meter using the belt clip detent.

2. Press in the tab and lift out the battery door.

3. Insert two AAA batteries according to the polarity marked in the compartment.

4. Install the battery door and belt clip.

Selecting Units

Press the measure button for 2 seconds to toggle between feet and meters.

Turning ON/OFF

Press the power button

to turn the meter on and off.

The backlight turns off after 120 seconds of inactivity; press any button to turn back on.

The meter will turn off after 180 seconds of inactivity.

Measuring

To take a measurement, turn on the meter and point the laser at the target. A live reading is displayed. To freeze

the measurement, press the measure button

. Press the measure button again to begin another live read-

ing. The previous measurements are moved up into the history elds.

NOTE: On some target surfaces: Measuring errors can occur when measuring on some target surfaces, such

as colourless liquids, glass, Styrofoam or semi-permeable surfaces or when aiming at high gloss surfaces.

Error Message

If the error code 500 appears on the display, turn the meter off and back on. If the problem continues, return the

tool to the nearest service center for inspection.

Care

• Clean the tool with a damp, soft cloth. • Never immerse the device in water.

• Never use aggressive cleaning agents or solvents.

LASER DISTANCE METER

APPAREIL DE MESURE DE LA DISTANCE AU LASER

TELÉMETRO LÁSER

IMPORTANT SAFETY INSTRUCTIONS

LIMITED WARRANTY

Every MILWAUKEE (model nos. 48-22-9801, -9802, and -9803) is warranted to the Laser Distance Meter original purchaser only to be free from

defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on this meter which, after examination,

is determined by MILWAUKEE to be defective in material or workmanship for a period of after the date of purchase unless otherwise three (3) years*

notes. Return of the meter to a MILWAUKEE factory Service Center, freight prepaid and insured, is required. A copy of the proof of purchase should

be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by

anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*Alkaline batteries that ship with the Laser Distance Meter is not warranted by MILWAUKEE.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR

THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE

PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR

FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE

OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT AL

LOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY

NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT

PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF

MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW,

SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME

STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU,

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to sold in the U.S.A. and Canada only.product

LIMITED WARRANTY - MEXICO, CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 3 years since the original purchase date. This warranty card covers any defect in material and workman-

ship on this Product. To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you purchased the

product, to the Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the original proof of purchase to the ASC.

Call toll-free1 01 (800) 030-7777 to nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you purchased the product, and any faulty

piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a different manner from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

Model:

Date of Purchase:

Distributor or Store Stamp:

SERVICE AND ATTENTION CENTER

Call to 01 (800) 030-7777

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

INSTRUCTIONS IMPORTANTES

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-

respect des instructions ci-dessous peut entraîner un choc électrique, un incendie et

des blessures graves.

CONSERVER CES STRUCTIONS.

1. CONSERVER CES INSTRUCTIONS – CE MANUEL D’UTILISATION CONTIENT DES INSTRUCTIONS

IMPORTANTES DE SÉCURITÉ ET DE FONCTIONNEMENT.

2. NE PAS PERMETTRE AUX PERSONNES NON FAMILIARISÉES AVEC L'APPAREIL, AVEC CES IN-

STRUCTIONS DE SÉCURITÉ ET LE MANUEL D'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

L'appareil peut être dangereux dans les mains d’utilisateurs novices.

3. NE PAS TRAVAILLER HORS DE PORTÉE. TOUJOURS SE TENIR BIEN CAMPÉ ET EN ÉQUILIBRE.

Une bonne stabilité procure un meilleur contrôle de l’appareil en cas d’imprévus.

4. S'ASSURER QUE TOUS LES MÉCANISMES DE PROTECTION ADÉQUATS SONT APPLIQUÉS AU SITE

DE TRAVAIL (par ex. la surveillance du site en mesurant les routes, les sites de construction, etc.

AVERTISSEMENT

LE DISPOSITIF PRODUIT DES FAISCEAUX DE LASER VISIBLES, QUI SONT

ÉMIS DE L'APPAREIL. CE DISPOSITIF EST UN PRODUIT AU LASER DE

CLASSE 2 CONFORMÉMENT À LA NORME CEI 60825-1:2014

6. LAMPE LASER – NE PAS FIXER DIRECTEMENT LE FAISCEAU OU L’EXAMINER DIRECTEMENT AU

MOYEN D’INSTRUMENTS D’OPTIQUE. Ne pas diriger la lampe laser vers les autres personnes. La lampe

laser peut provoquer des lésions oculaires.

7. ÉVITER LES ENVIRONNEMENTS DANGEREUX. Ne pas exposer l’appareil à la pluie ou à la neige et ne pas

l’utiliser dans un endroit humide ou mouillé. Ne pas utiliser l’appareil dans un endroit propice aux explosifs

(fumées gazeuses, poussières ou matériaux inflammables).

8. ENTRETIEN DES OUTILS. EN CAS DE DOMMAGES, FAIRE RÉPARER L’OUTIL AVANT L'UTILISATION.

Des accidents peuvent être causés par des outils mal entretenus.

9. UTILISER LES OUTILS UNIQUEMENT AVEC LES ACCESSOIRES RECOMMANDÉS. L'usage de tout

autre accessoire peut créer un risque de blessure.

10. CET OUTIL FONCTIONNE AVEC 2 PILES AAA QUI DOIVENT ÊTRE INSTALLÉES CORRECTEMENT

DANS L’OUTIL. Ne pas tenter d’utiliser cet outil avec une autre tension.

11. NE PAS LAISSER LES PILES À LA PORTÉE DES ENFANTS.

12. NE PAS MÉLANGER DES PILES NEUVES ET USÉES.

13. NE PAS MÉLANGER DES PILES DE MARQUES DIFFÉRENTES (OU DES PILES DE MÊME MARQUE,

MAIS DE TYPES DIFFÉRENTS).

14. NE PAS MÉLANGER DES PILES RECHARGEABLES ET NON RECHARGEABLES.

15. INSTALLER LES PILES EN RESPECTANT LA POLARITÉ (+ ET -) INDIQUÉE.

16. SE DÉBARRASSER ADÉQUATEMENT ET IMMÉDIATEMENT DES PILES USÉES.

17. NE PAS BRÛLER OU DÉMONTER LES PILES.

18. ÉVITER TOUT CONTACT AVEC LE LIQUIDE POUVANT ÊTRE ÉJECTÉ DE LA BATTERIE EN CAS DE

MANUTENTION ABUSIVE. EN CAS DE CONTACT ACCIDENTEL, RINCER IMMÉDIATEMENT LES PAR-

TIES ATTEINTES AVEC DE L’EAU. SI LE LIQUIDE ENTRE EN CONTACT AVEC LES YEUX, CONSULTER

UN MÉDECIN. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

19. FAIRE ATTENTION AUX MESURES ERRONÉES SI L'APPAREIL EST DÉFECTUEUX OU S'IL EST TOMBÉ,

MAL UTILISÉ OU MODIFIÉ.

20. EFFECTUER DES MESURES D'ESSAI DE FAÇON PÉRIODIQUE. Particulièrement après une utilisation

anormale, et avant, pendant et après avoir effectués des mesures importantes. Pour vous assurer que

l’équipement fonctionne correctement, faire un test de distance avec une pièce de mesure connue.

21. NE PAS JETER L'APPAREIL OU LES BATTERIES AVEC LES DÉCHETS DE VOTRE FOYER! L'appareil

et les piles qui ont atteint la fin de leur durée de vie utile doivent être ramassés séparément et retournés à

une installation de recyclage écologique.

22. LA RÉPARATION DE L’OUTIL DOIT ÊTRE CONFIÉE À UN TECHNICIEN QUALIFIÉ, UTILISANT EXCLUSIVE-

MENT DES PIÈCES IDENTIQUES À CELLES D’ORIGINE. Le maintien de la sûreté de l’outil sera ainsi assuré.

23. MAINTENIR EN ÉTAT LES ÉTIQUETTES ET LES PLAQUES SIGNALÉTIQUES. Des informations impor

tantes y figurent. Si elles deviennent illisibles ou manquantes, contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

24. LE DISPOSITIF SE CONFORME AUX EXIGENCES STRICTES DES RÉGLEMENTATIONS ET DES NOR-

MES RELATIVES À LA COMPATIBILITÉ ÉLECTROMAGNÉTIQUE. Cependant, la possibilité de causer

des interférences avec d'autres dispositifs ne peut pas être totalement exclue.

25.

ATTENTION

L’UTILISATION DE RÉGLAGES OU PROCÉDURES AUTRES QUE CEUX INDIQUÉS

DANS LES PRÉSENTES POURRAIT PRODUIRE UN NIVEAU D’EXPOSITION AUX

RADIATIONS DANGEREUX.

Federal Communications Commission

AVERTISSEMENT

Les changements ou les modications apportés à cette unité non expressé-

ment approuvés par l’organisme responsable de la conformité peuvent an-

nuler l’autorité de l’utilisateur à utiliser cet équipement.

Cet équipement a été testé et déclaré conforme aux limites des dispositifs numériques de classe B, en vertu

de la section 15 des réglementations de la FCC. Ces limites ont pour but de fournir une protection raisonnable

contre les interférences nuisibles dans le cadre d’une installation résidentielle. Cet équipement génère, utilise et

peut émettre de l’énergie de radiofréquence. Il est donc recommandé de l’installer et de l’utiliser conformément

aux instructions an d’éviter toute interférence nuisible aux communications radio.

Cependant, il n’existe aucune garantie selon laquelle des interférences ne se produiront pas dans le cas d’une

installation spécique. Si cet appareil provoque des interférences nuisibles pour les réceptions radio et télévisées,

ce qui peut être déterminé en l’éteignant puis en le rallumant, il est conseillé d’y remédier en suivant l’une ou

plusieurs des mesures suivantes:

• Réorienter ou repositionner l’antenne réceptrice.

• Augmenter l’espace entre l’équipement et le récepteur.

• Consulter le concessionnaire ou un technicien radio/TV expérimenté pour obtenir de l’aide.

LIRE ET CONSERVER TOUTES LES INSTRUCTIONS

POUR RÉFÉRENCE ULTÉRIEURE.

Témoin

de pile

faible

Actif

indicateur

de laser

Mesure de

courant

Mesure de

l’historique

Portée maximale

Écran

Marche /

Arrêt

Mesure

Clip de ceinture

Cran de clip de ceinture

Cat. No. / No de cat.

48-22-9801

MILWAUKEE TOOL Printed in China

58140857d2 01/17 13135 West Lisbon Road • Brookeld, Wisconsin, USA. 53005 00658140857Q0-02(A)

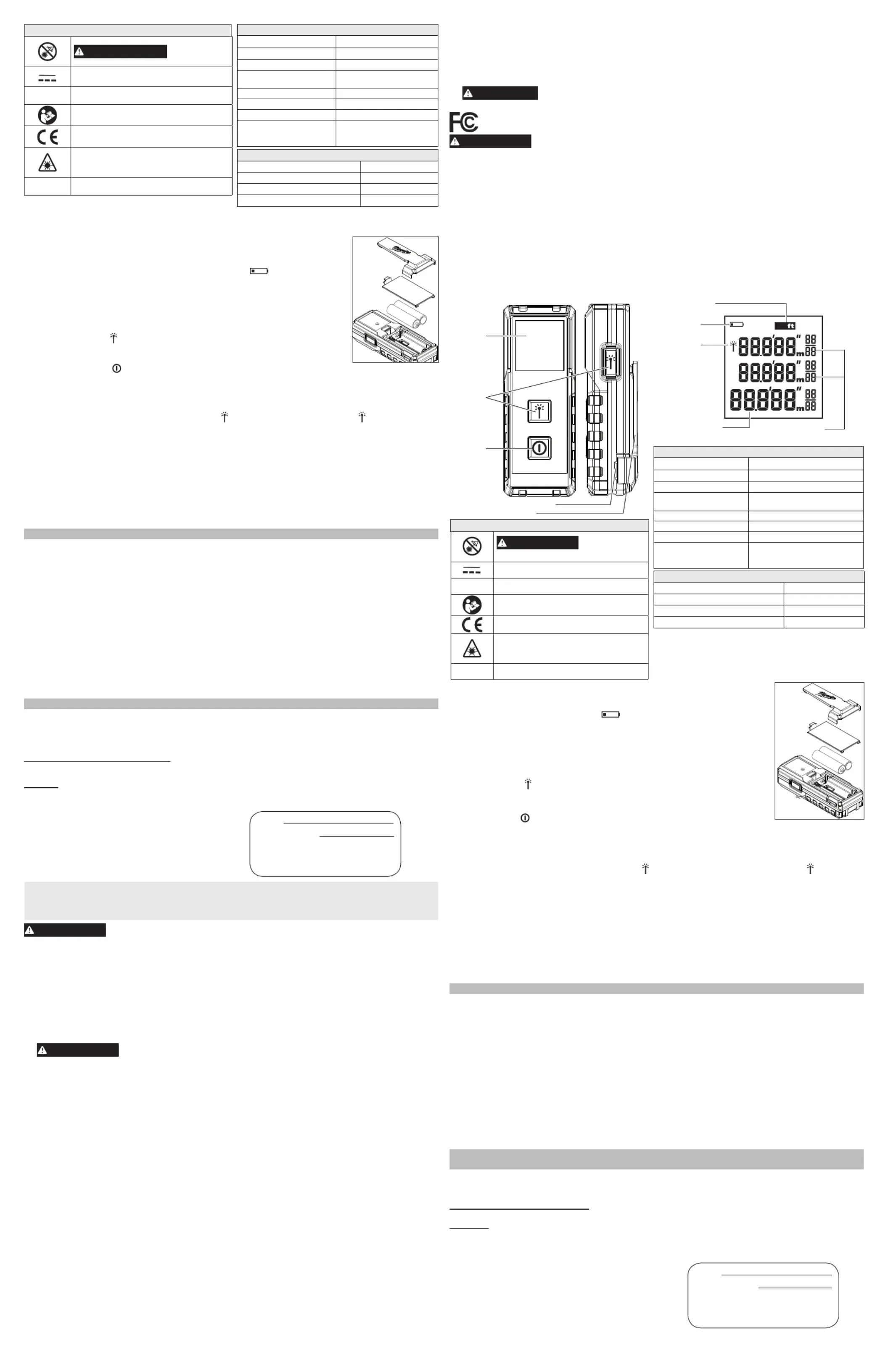

Spécications

No de Cat. 48-22-9801

Tension 3 Volts (2 x AAA)

Classe de laser 2

Puissance max. de radiation

laser à la sortie

< 1 mW

Duréee d’impulsion ≥ 0,25 s

Longueur d’onde émise 630 à 670 nm

Code de protection IP54

Plage de températures :

Entreposage

Fonctionnement

-10 à 60 °C / -14 à 140 °F

0 à 40 °C / 32 à 104 °F

* Applicable pour surfaces à indice de réexion de 100 % (mur peint en blanc) à faible rétro-éclairage, à une température de 25 °C.

** Un ajout de tolérance de 50 µm/m devrait être pris en considération.

*** Applicable pour surfaces à indice de réexion moindre ou rétro-éclairage élevé; ou lorsque la température se rapproche de

la limite inférieure ou supérieure.

Mesure de la distance

Tolérance de mesure typique*

± 3,0 mm / 0,125 in **

Tolérance de mesure maximale***

± 7,0 mm / 0,25 in **

Plage typique 20 m / 65 pi

Plus petite mesure possible 1 mm /1/16 in

AVERTISSEMENT

Lampe laser -

Ne pas xer le

faisceau

Courant direct

Volts

Mode d'emploi

Marque de conformité aux normes

européennes

Produit laser - Éviter toute exposition :

Le rayonnement laser est émis de cette

ouverture

LASER 2 Produit laser de classe 2

Symbology

Remplacement des piles

Utiliser uniquement des piles alcalines. Ne pas utiliser des piles au zinc-carbone. En

2 x AAA

cas d’entreposage pour une longue durée, retirer les piles en vue de protéger l'appareil

contre la corrosion. Remplacer les piles dès que le symbole

de piles commence à

clignoter. Pour remplacer les piles :

1. Détacher le clip de ceinture du dispositif de mesure à l’aide du cran de clip de ceinture.

2. Appuyer sur la languette et soulever la porte du compartiment des piles.

3. Insérer deux piles AAA, en respectant la polarité indiquée sur le compartiment des piles.

4. Installer la porte du compartiment des piles et le clip de ceinture.

Choix des unités

Appuyer sur le bouton

de mesure pendant 2 secondes pour basculer entre pieds et

mètres.

Mise en marche et à l’arrêt

Appuyer sur le bouton

d’alimentation an de mettre l’appareil en marche ou à l’arrêt.

L’éclairage de fond s‘éteint automatiquement après 120 secondes d’inactivité, appuyer sur n’importe quel bouton

pour l'allumer. Le dispositif de mesure s’éteint automatiquement après 180 secondes d’inactivité.

Prise de mesure

Pour prendre une mesure, mettre le dispositif en marche et diriger le laser vers la cible. La mesure réelle

s’afche. Pour ger la lecture, appuyer sur le bouton

de mesure. Appuyer sur le bouton de mesure de nou-

veau pour prendre une autre mesure réelle. La mesure précédente sera déplacée aux champs de l’historique.

REMARQUE : sur certaines surfaces cibles : les erreurs de mesure peuvent se produire sur certaines surfaces

cibles, telles que les liquides incolores, le verre, la styromousse, les surfaces semi-perméables ou les surfaces

brillantes

Message d’erreur

Si l’écran afche le code d’erreur 500, tourner le compteur et rallumez-le. Si le problème persiste, renvoyez

l’outil au centre de service le plus proche pour inspection.

Entretien

• Nettoyer l’outil avec un chiffon doux et humide.

• Ne jamais immerger l’appareil dans l’eau.

• Ne jamais utiliser des agents de nettoyage ou des solvants agressifs.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

Chaque MILWAUKEE (voir les numéros de modèles 48-22-9801, -9802, et -9803) est garanti à appareil de mesure de la distance l’acheteur

d’origine uniquement pour être exempt de vices de matériaux et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera

ou remplacera toute pièce de l’appareil qui, après examen par MILWAUKEE, s’est avéré être affecté d’un vice de matériau ou de fabrication et

ce pendant une période de à compter de la date d’achat, sauf indication contraire. Retourner l’appareil de mesure à un centre de trois (3) ans*

réparations en usine MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée avec le produit retourné. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque

autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale,

une carence d’entretien ou des accidents

*Les piles alcalines expédiées avec l’appareil de mesure ne sont pas garanties par MILWAUKEE.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LA PRÉSENTE EST UNE CONDI

TION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS

ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL

OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE

DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE

PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE

GARANTIE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE

IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISA

TION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI,

LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI- DESSUS PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES

DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux vendus aux États-Unis et au Canada uniquement.produits

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 3 ans à partir de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afcher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin où le

produit a été acheté, au centre de réparations agréé. Si le bon de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au

centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants, composer sans frais le 1-800-030-7777 an d’obtenir les coordonnées du centre

de réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où le produit

a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(e) sans frais. Milwaukee assume tous les frais de transport

liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée par

TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé

par un centre de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 01 (800) 030-7777

IMPORTÉ ET COMMERCIALISÉ PAR TECHTRONIC INDUSTRIES

MEXIQUE, SA DE CV

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

ADVERTENCIA

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El no seguir todas las siguientes

instrucciones puede resultar en choque eléctrico, incendio y/o lesiones personales graves.

GUARDE LAS INSTRUCCIONES.

1. GUARDE ESTAS INSTRUCCIONES - ESTE MANUAL DEL OPERADOR CONTIENE INSTRUCCIONES

IMPORTANTES DE SEGURIDAD Y OPERACIÓN.

2. NO PERMITA QUE OPEREN ESTA HERRAMIENTA PERSONAS QUE NO ESTÉN FAMILIARIZADAS

CON EL APARATO, ESTAS INSTRUCCIONES DE SEGURIDAD Y EL MANUAL DEL OPERADOR DE LA

HERRAMIENTA. Este aparato puede ser peligroso en manos de usuarios sin capacitación.

3. NO ADOPTE UNA POSTURA FORZADA. MANTENGA UNA POSICIÓN SEGURA Y EQUILIBRADA

ADECUADA EN TODO MOMENTO. Esto permite un mejor control del aparato en situaciones inesperadas.

4. ASEGÚRESE DE QUE HAYA PROTECCIONES ADECUADAS EN EL SITIO DE TRABAJO (por ej., revisión

del sitio al realizar mediciones en carreteras, obras de construcción, etc.).

ADVERTENCIA

EL DISPOSITIVO PRODUCE RAYOS LÁSER VISIBLES, LOS CUALES SON EMITI-

DOS DESDE EL APARATO. ESTE DISPOSITIVO ES UN PRODUCTO LÁSER CLASE

2 DE ACUERDO CON IEC 60825-1:2014.

6. LUZ LÁSER - NO MIRE FIJAMENTE AL RAYO NI LO VEA DIRECTAMENTE CON INSTRUMENTOS

ÓPTICOS. No dirija la luz láser a otras personas. La luz láser puede causar daño a los ojos.

7. EVITE AMBIENTES PELIGROSOS. No lo use en la lluvia, nieve o lugares húmedos o mojados. No se use

en presencia de atmósferas explosivas (vapores gaseosos, polvo o materiales inflamables).

8. DELE MANTENIMIENTO A LAS HERRAMIENTAS. SI SE DAÑA, ASEGÚRESE DE QUE LA HERRAMI-

ENTA SEA REPARADA ANTES DE UTILIZARSE. La falta de mantenimiento de las herramientas puede

ocasionar accidentes.

9. USE LAS HERRAMIENTAS ÚNICAMENTE CON ACCESORIOS ESPECÍFICAMENTE DESIGNADOS. El

uso de cualquier otro accesorio puede ocasionar un riesgo de lesiones.

10. ESTA HERRAMIENTA ESTÁ DISEÑADA PARA FUNCIONAR CON 2 BATERÍAS AAA INSERTADAS

CORRECTAMENTE EN LA HERRAMIENTA. No intente utilizarla con otro voltaje o fuente de alimentación.

11. NO DEJE LAS BATERÍAS AL ALCANCE DE LOS NIÑOS.

12. NO MEZCLE BATERÍAS NUEVAS Y USADAS.

13. NO MEZCLE MARCAS (O DIFERENTES TIPOS DE LAS MISMAS MARCAS) DE BATERÍAS.

14. NO MEZCLE BATERÍAS RECARGABLES CON NO RECARGABLES.

15. INSTALE LAS BATERÍAS DE ACUERDO CON LOS DIAGRAMAS DE POLARIDAD (= / -).

16. DE INMEDIATO, DESECHE CORRECTAMENTE LAS BATERÍAS USADAS.

17. NO INCINERE NI DESMANTELE LAS BATERÍAS.

18. BAJO CONDICIONES DE MALTRATO, EL LÍQUIDO PUEDE SER EXPULSADO DE LA BATERÍA, EVITE

EL CONTACTO. SI OCURRE UN CONTACTO ACCIDENTAL, ENJUAGUE CON AGUA. SI EL LÍQUIDO

ENTRA A LOS OJOS, BUSQUE TAMBIÉN AYUDA MÉDICA. El líquido expulsado de la batería puede

causar irritación o quemaduras.

19. ESTÉ ALERTA A MEDICIONES ERRÓNEAS SI EL APARATO ESTÁ DEFECTUOSO O SI HA CAÍDO AL

SUELO, SE HA UTILIZADO INCORRECTAMENTE O SE HA MODIFICADO.

20. LLEVE A CABO MEDICIONES PERIÓDICAS DE PRUEBA. En particular después de que la herramienta

haya estado sujeta a uso anormal, y antes, durante y después de mediciones importantes.

Haga la prueba

en una distancia conocida antes de usarse, para asegurarse de que funciona correctamente.

21. ¡NO DESECHE LAS HERRAMIENTAS NI LAS BATERÍAS JUNTO CON DESECHOS LÍQUIDOS DOMÉ-

STICOS! Los aparatos y las baterías que hayan llegado al final de su vida deben recolectarse por separado

y devolverse a un centro de reciclado ambientalmente compatible

22. LLEVE SU APARATO A SERVICIO CON UN TÉCNICO CALIFICADO QUE USE ÚNICAMENTE PIEZAS

DE REEMPLAZO IDÉNTICAS. Esto asegurará que se mantenga la seguridad de la herramienta.

23. CONSERVE LAS ETIQUETAS Y PLACAS. Incluyen información importante. Si son ilegibles o no están

presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

24. EL DISPOSITIVO CUMPLE CON LOS REQUISITOS MÁS EXIGENTES DE LAS NORMAS Y REGLA

MENTOS RELEVANTES DE COMPATIBILIDAD ELECTROMAGNÉTICA (EMC). Sin embargo, no puede

excluirse por completo la posibilidad de que se ocasione interferencia en otros dispositivos.

25.

PRECAUCIÓN

EL USO DE CONTROLES O AJUSTES, O RENDIMIENTO DE LOS PROCEDIMIEN-

TOS DIFERENTES A LOS ESPECIFICADOS AQUÍ, PUEDE RESULTAR EN EX-

POSICIÓN PELIGROSA A LA RADIACIÓN.

Federal Communications Commission

ADVERTENCIA

Los cambios o modicaciones hechos a esta unidad sin la autorización expresa del

responsable del cumplimiento de la norma podrían anular la autoridad del usuario

para manejar el equipo.

Se ha vericado y determinado que este equipo cumple con los límites correspondientes a los dispositivos

digitales de Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites se han diseñado

para garantizar una protección razonable contra interferencias perjudiciales en instalaciones residencia-

les. Este equipo genera, utiliza y puede radiar energía de radiofrecuencia y, si no se instala y utiliza en

conformidad con las instrucciones, puede generar interferencia perjudicial para la radiocomunicación.

No obstante, no se garantiza que no se produzca interferencia en una instalación concreta. Si este equipo,

en efecto, genera interferencia perjudicial para la recepción de radio o televisión, que se puede determinar

apagando y encendiendo el equipo, se insta al usuario a intentar corregir la interferencia tomando una o

varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia que separa al equipo del receptor.

• Solicitar ayuda al distribuidor o a un técnico de radio y televisión experto.

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

REFERENCIA FUTURA.

Especicaciones

Cat. No. 48-22-9801

Voltaje 3 Voltios (2 x AAA)

Láser clase 2

Máx. señal de láser

radiante

< 1 mW

Duración del impulso ≥ 0,25s

Largo de onda emitido 630-670 nm

Grado de protección IP IP54

Rango de temperatura:

Almacenamiento

Operación

-10 a 60°C / -14 a 140°F

0 a 40°C / 32 a 104°F

Medida a distancia

Tolerancia de medición típica*

± 3,0 mm / 0,125 in **

Tolerancia de medición máxima***

± 7,0 mm / 0,25 in **

Rango típico 20 m / 65 ft

Unidad más pequeña desplegada 0,001 m / 1/16 in

ADVERTENCIA

Luz de láser -

no mire ja-

mente el rayo

Corriente continua

Voltios

Leer el manual del operador

Marca de conformidad Europea

Producto láser - evite exposición: la

radiación del láser se emite desde

esta abertura

LASER 2

Producto láser de clase 2

SIMBOLOGÍA

Pantalla

On / Off

Medida

Broche del cinturón

* Aplica para una reexión de objetivo del 100 % (pared pintada

de blanco), poca iluminación del fondo, 25 ºC.

** Debe considerarse una tolerancia adicional de 0.05 mm/m.

*** Aplica a objetivos con menor reexión, mucha iluminación

del fondo o temperaturas que se acerquen al límite bajo/alto.

Indicador

de poca

batería

Indicador

activo

láser

Medición

corriente

Medición

historial

Rango máximo

Retén broche del cinturón

Cambio de baterías

Use solamente baterías alcalinas. No utilice baterías de zinc-carbón. Si no se usará el

2 x AAA

distanciómetro durante mucho tiempo, retire las baterías como protección anticorrosiva.

Cambie las baterías cuando el símbolo de baterías empiece a parpadear. Para

cambiar las baterías:

1. Abra el broche del cinturón del distanciómetro con el retén broche del cinturón.

2. Presione la pestaña y levante la puerta de la batería.

3. Inserte dos baterías AAA de acuerdo con la polaridad marcada en el compartimiento.

4. Instale la puerta de la batería y broche del cinturón.

Selección de unidades

Presione el botón para medir durante 2 segundos para cambiar entre pies y

metros.

Encendido y apagado en ON/OFF

Presione el botón de encendido del distanciómetro para encender o apagar.

La retroiluminación se apaga después de 120 segundos de inactividad; presione cualquier botón para encenderlo

de nuevo. El distanciómetro se apagará después de 180 segundos de actividad.

Medición

Tome una medición, encienda el distanciómetro y apunte el láser al blanco. Se desplegará una lectura en

vivo. Para congelar la medición, oprima el botón de medición. Oprima de nuevo el botón de medición

para hacer otra lectura en vivo. Las mediciones anteriores se mueven a los campos de historial.

NOTA: en algunas supercies de blanco: puede haber errores de medición cuando se miden algunas

supercies de blanco, como líquidos incoloros, vidrio, espuma de estireno o supercies semi permeables,

o cuando se apunta a supercies muy brillantes.

Mensaje de error

Si en la pantalla aparece el código de error 500, apague el medidor y vuelva a. Si el problema continúa, envíe

su herramienta al centro de servicio más cercano para su inspección.

Cuidado

• Limpie la herramienta con un trapo húmedo y suave

• Nunca sumerja el aparato en agua

• Nunca use agentes de limpieza agresivos o solventes.

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada Distanciómetro láser MILWAUKEE (modelos No. 48-22-9801, -9802, y -9803) están garantizados únicamente por para el comprador original

defectos en materiales y mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en este distanciómetro

que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de después tres (3) años*

de la fecha de compra a menos que se indique lo contrario. Se solicita la devolución del distanciómetro al Centro de Servicio de la fábrica de MIL

WAUKEE con el ete prepagado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no

sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.

*Las baterías alcalinas incluidas con el Distanciómetro láser no están garantizadas por MILWAUKEE.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO

PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO.

MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE

NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA

O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTA

DOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA

ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS

DEMÁS GARANTÍAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA

IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO

ESPECÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE

LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS

NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO

APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS

QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a vendidos en los Estados Unidos y Canadá solamente.productos

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 3 años a partir de la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro

de Servicio Autorizado (ASC). O, si esta tarjeta no se p2-ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame gratis al 01 (800) 030-7777 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza

o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

c) Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN
