Side 1/6

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

ELA-Deckenlautsprecher

PA Ceiling Speaker

EDL-706

Bestell-Nr. • Order No. 0163300

INSTALLATIONSANLEITUNG

INSTALLATION INSTRUCTIONS

NOTICE D’INSTALLATION

ISTRUZIONI PER L’INSTALLAZIONE

INSTRUCCIONES DE INSTALACIÓN

INSTRUKCJA INSTALACJI

⌀

170

– 22

⌀

200

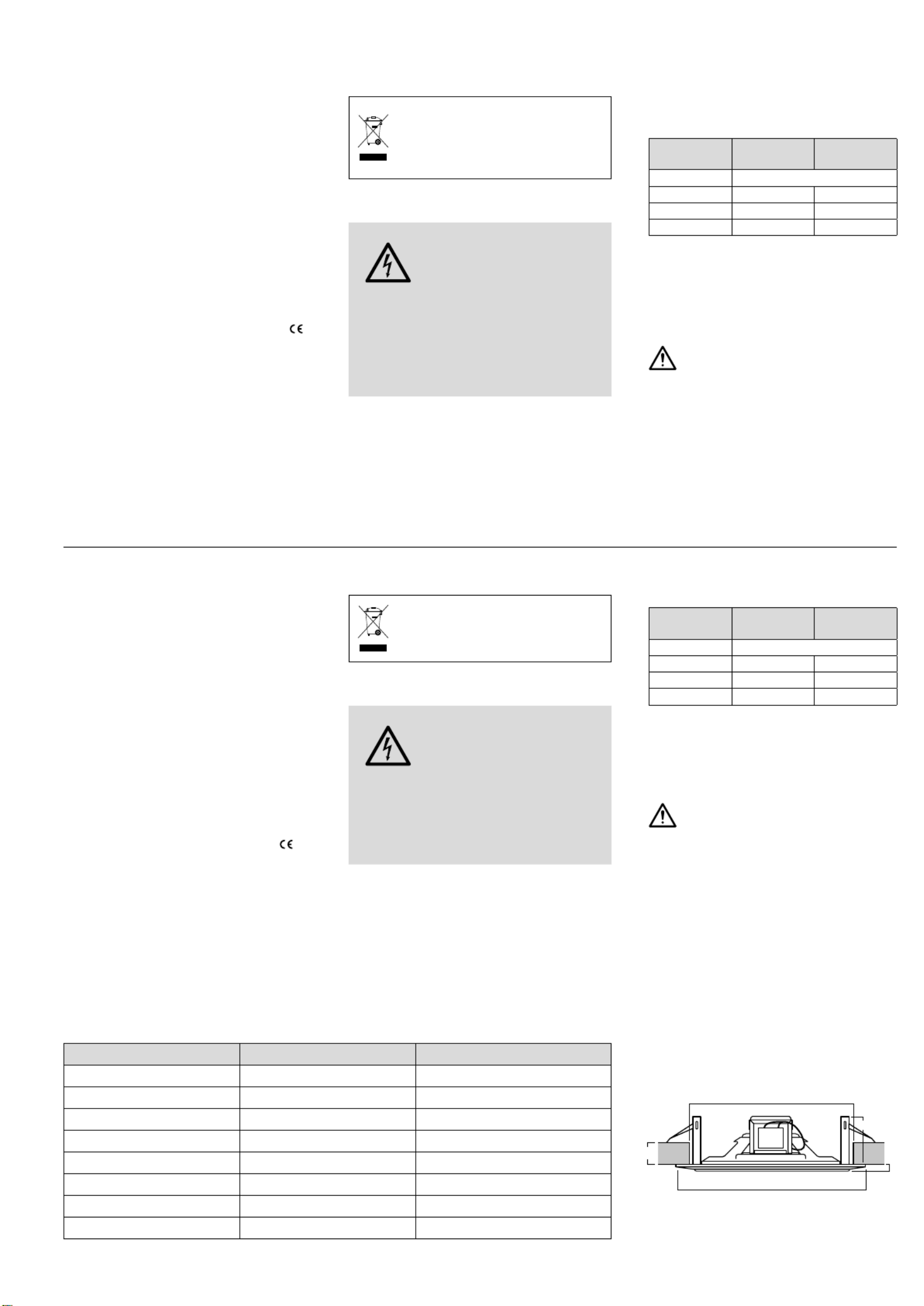

DeutschEnglish

ELA-Deckenlautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Instal-

lation gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Decken-Einbaulautsprecher ist speziell für

den Einsatz in ELA-Beschallungsanlagen konzi-

piert, die mit 100-V-Technik arbeiten. Er lässt sich

in Decken mit einer Stärke von 5 – 22 mm mon-

tieren. Die Montagefedern ermöglichen einen

schnellen, einfachen Einbau.

2 Sicherheitshinweise

Der Lautsprecher entspricht allen relevanten

Richtlinien der EU und trägt deshalb das -Zei-

chen.

•

Verwenden Sie den Lautsprecher nur im In-

nenbereich. Schützen Sie ihn von Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und

Hitze (zulässiger Einsatztemperaturbereich:

0 – 40 °C).

•

Verwenden Sie zum Reinigen nur ein trocke-

nes, weiches Tuch, nie Wasser oder Chemika-

lien.

•

Wird der Lautsprecher zweckentfremdet,

nichtfachgerecht montiert, falsch angeschlos-

sen oder überlastet, kann keine Haftung für

daraus resultierende Sach- oder Personen-

schäden und keine Garantie für den Lautspre-

cher übernommen werden.

Soll der Lautsprecher endgültig aus

dem Betrieb genommen werden,

übergeben Sie ihn zur umweltgerech-

ten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Installation

WARNUNG Im Betrieb liegt berührungsge-

fährliche Spannung bis 100 V an

der Lautsprecherleitung an. Die

Installation darf nur durch Fach-

personal erfolgen.

Achten Sie auf die Belastung des ELA-Verstär-

kers durch die Lautsprecher. Eine Überlastung

kann den Verstärker beschädigen! Die Summe

der Leistungen aller angeschlossenen Lautspre-

cher darf die Verstärkerleistung nicht über-

schreiten.

1) Vor der Installation des Lautsprechers die

ELA-Anlage komplett ausschalten, damit

die Lautsprecherleitung des ELA-Verstärkers

spannungsfrei ist!

2) In die Decke einen Montageausschnitt mit

einem Durchmesser von 170 mm sägen. Es

muss eine Einbautiefe von 60 mm vorhanden

sein.

3) Den Lautsprecher über seinen Transformator

an den Verstärker anschließen: Die schwarze

Ader und eine der anderen farbigen Adern,

die der gewünschten Nennbelastung (Laut-

stärke) entspricht, mit der Lautsprecherlei-

tung verbinden.

Aderfarbe Nennbelastung Impedanz

schwarz gemeinsamer Anschluss

gelb 1,5 W 6,67 kΩ

blau 3,0 W 3,33 kΩ

rot 6,0 W 1,67 kΩ

Beim Anschluss von mehreren Lautsprechern

darauf achten, dass die Lautsprecher alle

gleich gepolt werden (z. B. schwarze Ader =

Minusanschluss).

4) -Die Klemmarme nach oben biegen und fest

halten.

ACHTUNG Verletzungsgefahr!

Die gespannten Klemmarme gut

festhalten!

5) -Den Lautsprecher mit den gespannten Klem

marmen in den Montageausschnitt einsetzen

und vorsichtig in den Ausschnitt gleiten las-

sen, bis er bündig anliegt.

Änderungen vorbehalten.

PA Ceiling Speaker

These instructions are intended for installers

with sufﬁcient knowledge of 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

This ﬂush-mount ceiling speaker is specially de-

signed for 100 V applications in PA systems. It is

suited for installation in ceilings with a thickness

of 5 – 22 mm. The spring clips allow fast and easy

installation.

2 Safety Notes

The speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

The speaker is suitable for indoor use only.

Protect it against dripping water and splash

water, high air humidity and heat (admissible

ambient temperature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never

use water or chemicals.

•

No guarantee claims for the speaker and no

liability for any resulting personal damage

or material damage will be accepted if the

speaker is used for other purposes than origi-

nally intended, if it is not correctly installed or

connected, or if it is overloaded.

If the speaker is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is

not harmful to the environment.

3 Installation

WARNING During operation, there is a haz-

ard of contact with a dangerous

voltage of up to 100 V at the

speaker cable of the ampliﬁer.

Installation must always be car-

ried out by skilled personnel.

Observe the load of the speakers on the PA

ampliﬁer. Overload may damage the ampliﬁer!

The total power of all speakers connected must

not exceed the ampliﬁer power.

1) Prior to installing the speaker, completely

switch off the PA system so that the speaker

cable of the PA ampliﬁer will not carry any

voltage!

2) Saw a mounting cutout with a diameter of

170 mm into the ceiling. The installation

depth must be 60 mm.

3) Connect the speaker to the ampliﬁer via its

transformer: Connect the black core and one

of the other coloured cores corresponding

to the desired power rating (volume) to the

speaker cable.

Core colour Power rating Impedance

black common connection

yellow 1.5 W 6.67 kΩ

blue 3.0 W 3.33 kΩ

red 6.0 W 1.67 kΩ

When connecting several speakers, make sure

that all speakers have the same polarity (e. g.

black core = negative connection).

4) Bend the spring clamps upwards and keep

them in this position.

ATTENTION Risk of injury!

Firmly hold the spring clamps in

place!

5) Insert the speaker with the spring clamps held

in place into the mounting cutout. Carefully

slide the speaker into the cutout until it is

ﬂush with the ceiling.

Subject to technical modiﬁcation.

Technische Daten Speciﬁcations EDL-706

Nennbelastbarkeit Power rating 6 / 3 / 1,5 W

Frequenzbereich Frequency range 120 – 17 000 Hz

Kennschalldruck SPL 93 dB (1 W/1 m)

Max. Nennschalldruck Max. rated SPL 101 dB

Lautsprechertyp Speaker type 165

Gewicht Weight 0,6 kg

Einsatztemperatur Ambient temperature 0 – 40 °C

Abmessung (in mm) Dimensions (in mm) siehe Zeichnung • see drawing
