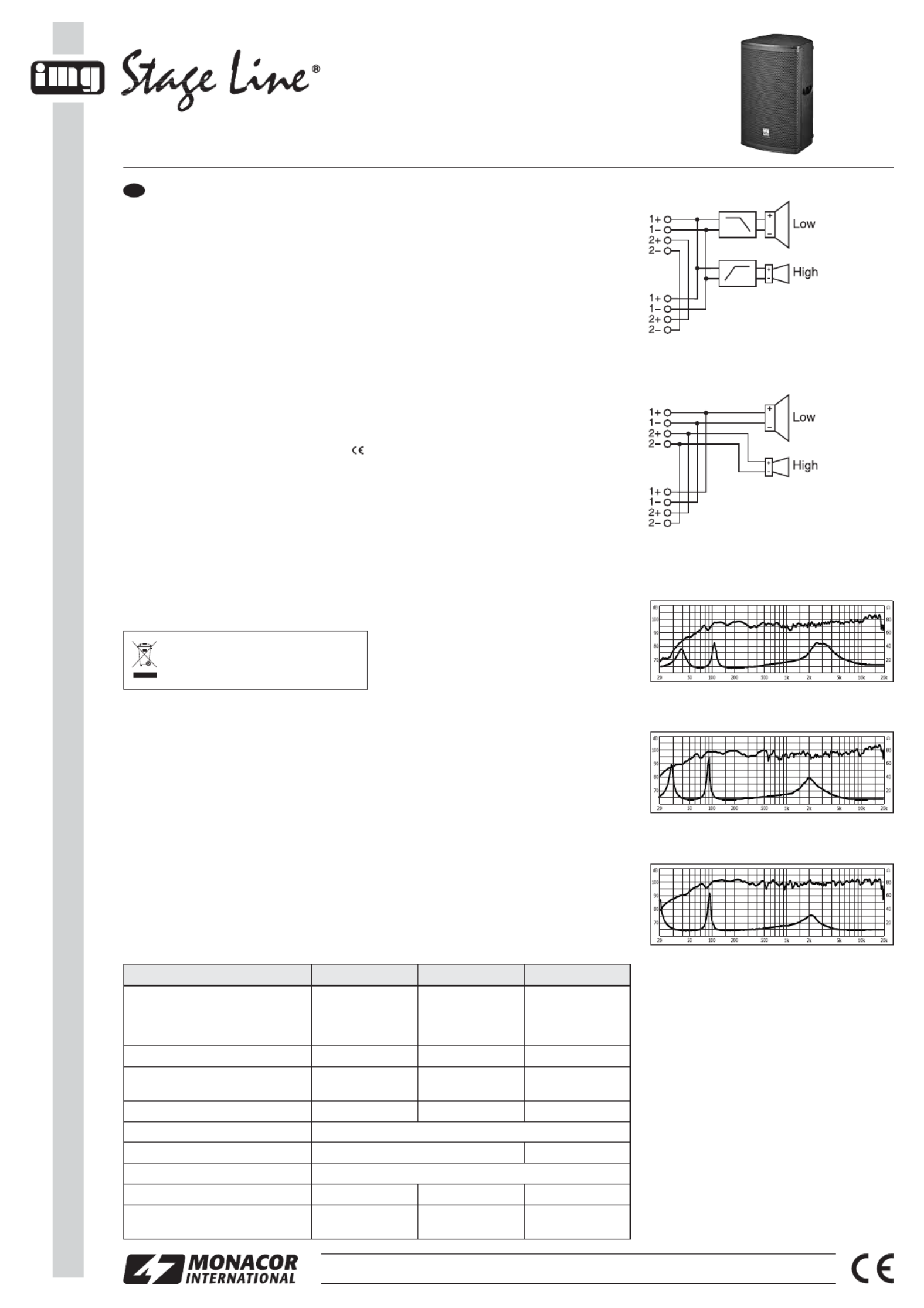

Side 1/6

PA-Lautsprecherbox

Bitte lesen Sie diese Anleitung vor dem Betrieb

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Einsatzmöglichkeiten

Diese Lautsprecherboxen der MEGA-Serie sind als

2-Wege-Systeme für Beschallungaufgaben mit

höchsten Ansprüchen konzipiert. Sie haben ein ro-

bustes Gehäuse aus hochwertigem Birkensperr-

holz. Die Gehäuseform und eine Vielzahl ins Ge-

häuse integrierter Befestigungspunkte bieten unter-

schiedlichste Aufstell- und Montagemöglichkeiten.

Der Hochton- und der Tieftonlautsprecher einer

Lautsprecherbox können gemeinsam über die in-

terne Frequenzweiche oder jeweils direkt ange-

steuert werden.

2 Wichtige Hinweise für den Gebrauch

Die Lautsprecherbox entspricht allen relevanten

Richtlinien der EU und ist deshalb mit gekenn-

zeichnet.

GVerwenden Sie die Lautsprecherbox nur im In-

nenbereich und schützen Sie sie vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze

(zulässige Einsatztemperatur 0 – 40 °C).

GVerwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Chemikalien oder

Wasser.

GWird die Lautsprecherbox zweckentfremdet, falsch

angeschlossen, nicht sicher montiert oder nicht

fachgerecht repariert, kann keine Haftung für da-

raus resultierende Sach- oder Personenschäden

und keine Garantie für die Lautsprecherbox über-

nommen werden.

3 Aufstellen oder montieren

Die Lautsprecherbox auf einen festen Untergrund

z. B. auf die Bühne stellen und auf die Zuhörer aus-

richten. Mit ihrer abgeschrägten Gehäuseform kann

die Box auch als schräg nach oben abstrahlender

Bühnenmonitor eingesetzt werden.

Alternativ kann die Lautsprecherbox über die Sta-

tiv hülse in der Unterseite auf ein Standard-Laut-

sprecher stativ mit 35 mm Rohrdurchmesser ge-

steckt werden (z. B. aus der PAST-Serie von „img

Stage Line“).

Für zusätzliche Montagemöglichkeiten, z. B. Auf-

hängung, sind zahlreiche M8-Gewindebuchsen in

das Gehäuse integriert. Um diese zu nutzen, die be-

treffenden Abdeckschrauben (Inbus) entfernen.

Soll die Lautsprecherbox endgültig aus

dem Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

MEGA-110MK2 MEGA-112MK2 MEGA-115MK2

Bestell-Nr. 25.4990 Bestell-Nr. 25.5000 Bestell-Nr. 25.5010

3.1 Hochtöner drehen

Soll die Lautsprecherbox hauptsächlich in horizon-

taler Lage betrieben werden (z. B. als Bodenmoni-

tor), kann der Hochtöner um 90° gedreht werden,

um eine breitere Abstrahlung der Höhen zu errei-

chen. Dazu die Metallfront entfernen (Schrauben

seitlich), die vier Schrauben des Hochtöners entfer-

nen und ihn um 90° gegen den Uhrzeigersinn ge-

dreht wieder festschrauben.

4 Betriebsart wählen

Mit dem Schalter MODE SWITCH auf der Rückseite

der Box die gewünschte Betriebsart wählen.

WICHTIG: Zur Vermeidung von Schaltgeräuschen

und Schäden an Lautsprecher oder Verstärker die-

sen Schalter nicht im laufenden Betrieb betätigen!

Position PASSIVE MODE (Abb. 1):

Das Eingangssignal an den Kontakten 1+/1

der

Speakon-Buchsen wird über die interne Fre-

quenzweiche auf den Hoch- und Tieftonlaut-

sprecher aufgeteilt.

Position BI-AMP MODE (Abb. 2):

Der Tieftonlautsprecher wird über die Kontakte

1+/1

und der Hochtonlautsprecher über die

Kontakte 2+/2

der Speakon-Buchsen direkt an-

gesteuert. Bei dieser Betriebsart muss die Fre-

quenzaufteilung des Signals bereits vor oder in

dem Verstärker stattfinden (z. B. mithilfe eines

DSM-240 oder DSM-260LAN; Presets für diese

Lautsprecher unter: www.imgstageline.com). Auf

keinen Fall darf auf den Hochtöner ein unge -

filtertes Signal gelangen; dieses könnte ihn

überlasten (empfohlene Trennfrequenz siehe

Tabelle).

5 Anschluss

Den Anschluss oder die Änderung des bestehenden

Anschlusses nur bei ausgeschaltetem Verstärker

durchführen.

1) Den Verstärkerausgang mit einer der beiden

Speakon-Buchsen auf der Rückseite der Laut-

sprecherbox verbinden. Einen Lautsprecherste-

cker nach dem Einstecken in die Buchse nach

rechts drehen, bis er einrastet. Zum späteren

Herausziehen den Sicherungsriegel am Stecker

zurückziehen und den Stecker nach links dre-

hen.

2) An die andere Buchse kann eine weitere Laut-

sprecherbox angeschlossen werden. Alle Kon-

takte der beiden Buchsen sind parallel miteinan-

der verbunden. Darauf achten, dass der Verstär-

ker durch die Parallelschaltung mehrerer Laut-

sprecher nicht überlastet wird.

Änderungen vorbehalten.

MONACOR INTERNATIONAL GmbH & Co. KG

•

Zum Falsch 36

•

28307 Bremen

•

Germany

PASSIVE MODE

BI-AMP MODE

MEGA-110MK2 (PASSIVE MODE) f [Hz]

MEGA-112MK2 (PASSIVE MODE) f [Hz]

MEGA-115MK2 (PASSIVE MODE) f [Hz]

D A CH

Modell MEGA-110MK2 MEGA-112MK2 MEGA-115MK2

Belastbarkeit nominal (RMS)/ maximal

PASSIVE MODE

BI-AMP MODE: Tieftonlautsprecher

BI-AMP MODE: Hochtonlautsprecher

250 W/ 500 W

75 W/ 150 W

400 W/ 800 W

75 W/ 150 W

500 W/1000 W

75 W/ 150 W

Frequenzbereich Abb. 3 Abb. 4 Abb. 5

Kennschalldruck (1 W/1 m)

Max. Nennschalldruck

96 dB

120 dB

97 dB

124 dB

98 dB

125 dB

Tieftonlautsprecher

∅

∅∅ ∅

∅

∅∅ ∅

∅

∅∅25 cm (10″) 30 cm (12″) 38 cm (15″)

Hochtonlautsprecher Hochtonhorn 2,54 cm (1″) mit Schwingspule 44 mm

∅

∅∅ ∅

∅

∅∅

Richtcharakteristik

6 dB (H × V) 90° × 60° (> 1,4 kHz) 90° × 60° (> 1,2 kHz)

Impedanz 8 Ω

Trennfrequenz 2,2 kHz 1,8 kHz 1,9 kHz

Abmessungen (B × H × T)

Gewicht

320 × 540 × 350 mm

18 kg

350 × 612 × 382 mm

24 kg

416 × 678 × 453 mm

27 kg

PA Speaker System

Please read these operating instructions carefully

prior to operating the unit and keep them for later

reference.

1 Applications

These speaker systems of the MEGA series have

been designed as 2-way systems for PA applica-

tions of highest requirements. They have a robust

cabinet of high quality birch plywood. The cabinet

shape and a great number of fixing points integrated

into the cabinet offer the most different possibilities

of setting up and mounting. The tweeter and the

bass speaker of a speaker system can be driven to-

gether via the internal crossover network or directly

in each case.

2 Important Notes

The speaker system corresponds to all relevant di-

rectives of the EU and is therefore marked with .

GThe speaker system is suitable for indoor use

only. Protect it against dripping water and splash

water, high air humidity, and heat (admissible am-

bient temperature range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth, never use

chemicals or water.

GNo guarantee claims for the speaker system and

no liability for any resulting personal damage or

material damage will be accepted if the speaker

system is used for other purposes than originally

intended, if it is not correctly connected, not

safely mounted, or not repaired in an expert way.

3 Setting up or Mounting

Place the speaker system on a solid ground e. g. on

the stage and direct it towards the audience. With

its bevelled cabinet shape, the system can also be

used as a stage monitor radiating diagonally up-

wards.

Alternatively, the speaker system can be placed

onto a standard speaker stand with 35 mm tube di-

ameter (e. g. from the PAST series of “img Stage

Line”) via the stand sleeve in the lower side.

For additional mounting possibilities, e. g. sus-

pension, numerous M8 threaded jacks are inte-

grated into the cabinet. To use them, remove the

corresponding cover screws (hexagon socket

screws).

If the speaker system is to be put out of

operation definitively, take it to a local re-

cycling plant for a disposal which is not

harmful to the environment.

MEGA-110MK2 MEGA-112MK2 MEGA-115MK2

Order No. 25.4990 Order No. 25.5000 Order No. 25.5010

3.1 Turning the tweeter

For operating the speaker system mainly in a hori-

zontal position (e. g. as a floor monitor), the tweeter

may be turned by 90° for a wider radiation of the

high frequencies. For this purpose remove the metal

front (lateral screws), remove the four screws of the

tweeter and retighten it in a position turned counter-

clockwise by 90°.

4 Selecting the Operating Mode

Select the desired operating mode with the MODE

SWITCH on the rear side of the system.

IMPORTANT: To prevent switching noise and dam-

age to speaker or amplifier, do not actuate this

switch during ongoing operation!

Position PASSIVE MODE (fig. 1):

The input signal at the contacts 1+/1

of the

Speakon jacks is split to the tweeter and bass

speaker via the internal crossover network.

Position BI-AMP MODE (fig. 2):

The bass speaker is directly driven via the con-

tacts 1+/1

and the tweeter via the contacts

2+/2

of the Speakon jacks. For this operating

mode the frequency splitting of the signal must

already take place ahead of or in the amplifier

(e. g. by means of a DSM-240 or DSM-260LAN;

presets for these speakers under:

www.imgstageline.com).

An unfiltered signal must never reach the tweeter;

this signal may overload it (for recommended

crossover frequency see table).

5 Connection

Only make the connection or change the existing

connection with the amplifier switched off.

1) Connect the amplifier output to one of the two

Speakon jacks on the rear side of the speaker

system. After inserting the speaker plug into the

jack, turn the plug clockwise until it locks into

place. For removing it later, withdraw the latch

lock at the plug and turn the plug counter-clock-

wise.

2) Another speaker system may be connected to

the other jack. All contacts of both jacks are con-

nected in parallel with each other. Make sure that

the amplifier will not be overloaded by the paral-

lel connection of several speakers.

Subject to technical modifications.

MONACOR INTERNATIONAL GmbH & Co. KG

•

Zum Falsch 36

•

28307 Bremen

•

Germany

PASSIVE MODE

BI-AMP MODE

MEGA-110MK2 (PASSIVE MODE) f [Hz]

MEGA-112MK2 (PASSIVE MODE) f [Hz]

MEGA-115MK2 (PASSIVE MODE) f [Hz]

Model MEGA-110MK2 MEGA-112MK2 MEGA-115MK2

Power capability RMS / max.

PASSIVE MODE

BI-AMP MODE: bass speaker

BI-AMP MODE: tweeter

250 W/ 500 W

75 W/ 150 W

400 W/ 800 W

75 W/ 150 W

500 W/1000 W

75 W/ 150 W

Frequency range fig. 3 fig. 4 fig. 5

SPL (1 W/1 m)

Max. rated SPL

96 dB

120 dB

97 dB

124 dB

98 dB

125 dB

Bass speaker

∅

∅∅ ∅

∅

∅∅ ∅

∅

∅∅25 cm (10″) 30 cm (12″) 38 cm (15″)

Tweeter High frequency horn 2.54 cm (1″) with voice coil 44 mm

∅

∅∅ ∅

∅

∅∅

Directivity

6 dB (H × V) 90° × 60° (> 1.4 kHz) 90° × 60° (> 1.2 kHz)

Impedance 8 Ω

Crossover frequency 2.2 kHz 1.8 kHz 1.9 kHz

Dimensions (W × H × D)

Weight

320 × 540 × 350 mm

18 kg

350 × 612 × 382 mm

24 kg

416 × 678 × 453 mm

27 kg

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	EGA-110MK2
Tænd-/slukkontakt:	Ja
Bredde:	320 mm
Dybde:	350 mm
Højde:	540 mm
Vægt:	18000 g
Produktfarve:	Sort
Udgangseffekt (RMS):	250 W
Driftstemperatur (T-T):	0 - 40 °C
Volumenkontrol:	Dreje
Anbefalet brug:	Universel
Impedens:	8 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Tabletop/bookshelf, Wall-mountable
Fjernbetjent:	Ingen
Diskanthøjttaler:	Ja
Peak Music-Udgangseffekt (PMPO):	500 W
Sensitivitet:	96 dB
Bas indstillinger:	Ja
Bashøjttaler:	Ja
