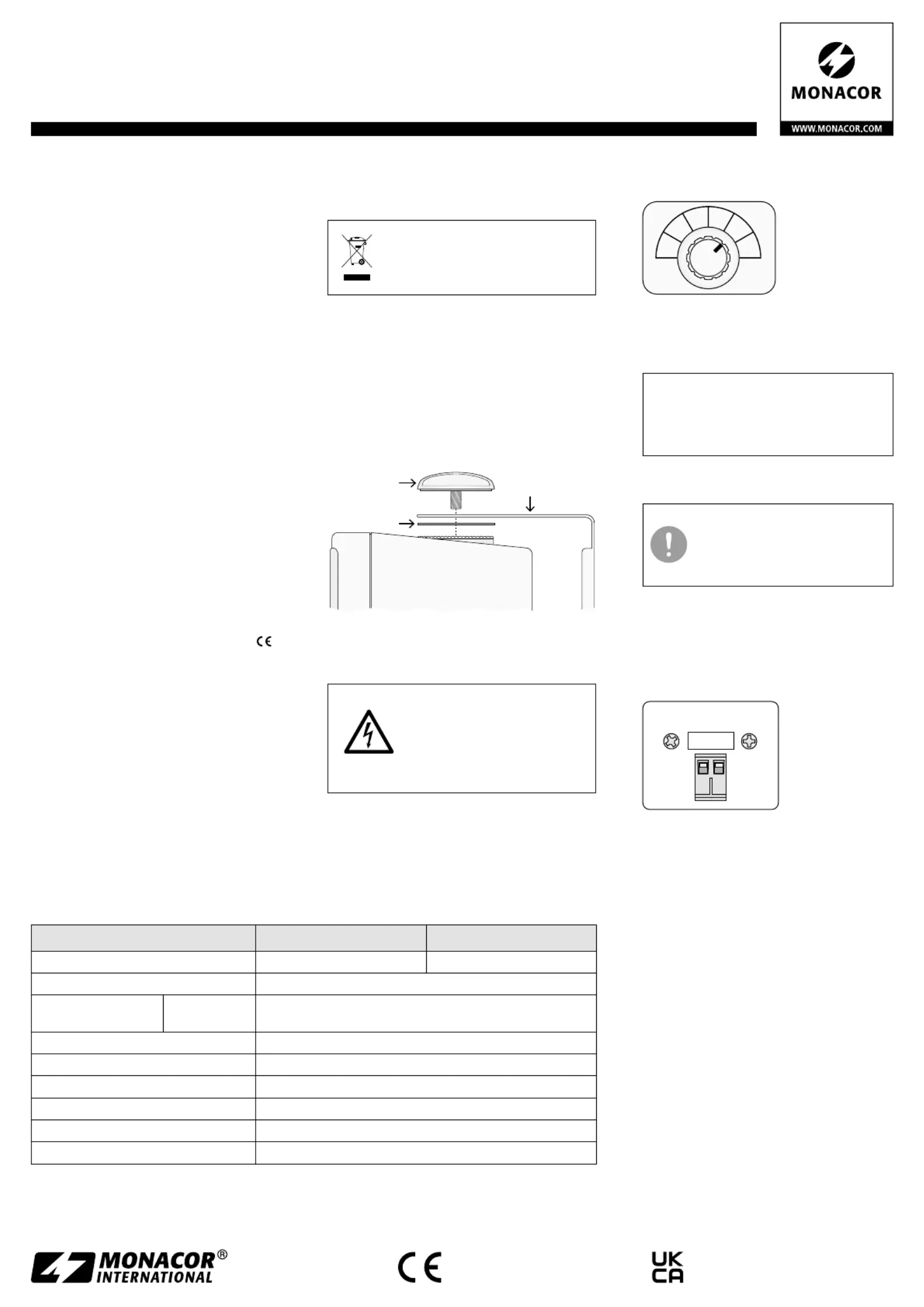

Side 1/2

ETS-515TW/ BK Bestellnummer 1001313

ETS-515TW/ WH Bestellnummer 1001314

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

A-2166.99.01.04.2024

MONACOR INTERNATIONAL GmbH & Co. KG

Zum Falsch 36, 28307 Bremen

Germany

ELA-Tonsäule

Diese Anleitung richtet sich an Instal-

lateure mit Fachkenntnissen in der Be-

schallungstechnik. Bitte lesen Sie die

Anleitung vor der Installation gründlich

durch und heben Sie sie für ein späte-

res Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Tonsäule ist für den Einsatz in ELA-Be-

schallungsanlagen konzipiert, die mit 100-V-

Technik arbeiten. Sie kann aber auch im 8-Ω-

Betrieb an einen niederohmigen Verstärker-

ausgang angeschlossen werden. Die Wahl der

Betriebsart erfolgt über einen Drehschalter.

Ein Bügel für die Wandmontage wird mitge-

liefert.

Die Tonsäule ist als 2-Wege-System mit

zwei Breitbandlautsprechern (7,6 cm / 3”) und

einem Hochtonhorn (2 cm / 0,8”) ausgestattet

und eignet sich damit sowohl für Sprach- als

auch für Musikwiedergabe.

2 Wichtige Gebrauchshinweise

Das Produkt entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zei-

chen.

•

Verwenden Sie das Produkt nur im Innen-

bereich und schützen Sie es vor Tropf- und

Spritzwasser sowie vor hoher Luftfeuchtig-

keit. Der zulässige Einsatztemperaturbe-

reich beträgt 0 – 40 °C.

•

Säubern Sie das Produkt nur mit einem tro-

ckenen, weichen Tuch, niemals mit Wasser

oder Chemikalien.

•

Wird das Produkt falsch verwendet, nicht

sicher installiert oder nicht fachgerecht re-

pariert, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden

und keine Garantie für das Produkt über-

nommen werden.

Soll das Produkt endgültig aus dem

Betrieb genommen werden, ent-

sorgen Sie es gemäß den örtlichen

Vorschriften.

3 Montage

Den Montagebügel (3) fachgerecht an der

Montagestelle montieren. Die Tonsäule mit

den zwei beiliegenden Schrauben (1) und Un-

terlegscheiben (2) am Bügel befestigen und,

vor dem Festziehen der beiden Schrauben,

auf den Beschallungsbereich ausrichten.

4 Elektrischer Anschluss

WARNUNG Beim Betrieb in einer 100-V-An-

lage liegt berührungsgefähr-

liche Spannung bis 100 V an

der Lautsprecherleitung an.

Die Installation darf nur durch

Fachpersonal erfolgen.

1) Vor dem Anschluss den Verstärker, an den

die Tonsäule angeschlossen werden soll,

ausschalten, damit die Lautsprecherleitung

spannungsfrei ist!

2) Die Betriebsart mit dem Drehschalter auf

der Rückseite der Tonsäule einstellen:

15W

4 7.5

8Ω1

100-V-Betrieb:

Den Schalter auf die Position stellen, die

der gewünschten Nennleistung entspricht

(„1“, „2“, „4“, „7.5“ oder „15W“).

Unbedingt beachten: In einer 100-V-Anlage

darf die Summe der Leistungen aller ange-

schlossenen Lautsprecher die Verstärkerleis-

tung nicht überschreiten. Eine Überlastung

kann den Verstärker be schädigen!

8- -Betrieb: Ω

Den Schalter in die Position „8 Ω“ stellen.

Achtung! In der Position „8 Ω“ die

Tonsäule auf keinen Fall in einer

100-V-Anlage betreiben. Die Ton-

säule und eventuell auch der Ver-

stärker werden beschädigt.

3) Die Lautsprecherleitung vom Verstärker

mit den Schraubklemmen der Tonsäule

verbinden. Die Klemmen lassen sich zur

leichteren Handhabung von der Tonsäule

abziehen und nach dem Anschluss wieder

aufstecken.

+ −

Bei mehreren Tonsäulen für einen Beschal-

lungsbereich darauf achten, dass sie alle

gleich gepolt werden.

Deutsch

Technische Daten

ETS-515TW/ BK ETS-515TW/ WH

Farbe schwarz weiß

Frequenzbereich 90 – 20 000 Hz

Nennbelastbarkeit

100-V-Betrieb

8-Ω-Betrieb

15 W / 7,5 W / 4 W / 2 W / 1 W

15 W

Musikbelastbarkeit (8-Ω-Betrieb) 30 W

Kennschalldruck (1 W / 1 m) 87 dB

Einsatztemperatur 0 – 40 °C

Abmessungen ( B × H × T ) 128 × 385 × 140 mm

Gewicht 2,8 kg

Anschluss Steck-Schraubklemmen

Änderungen vorbehalten.

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

A-2166.99.01.04.2024

MONACOR INTERNATIONAL GmbH & Co. KG

Zum Falsch 36, 28307 Bremen

Germany

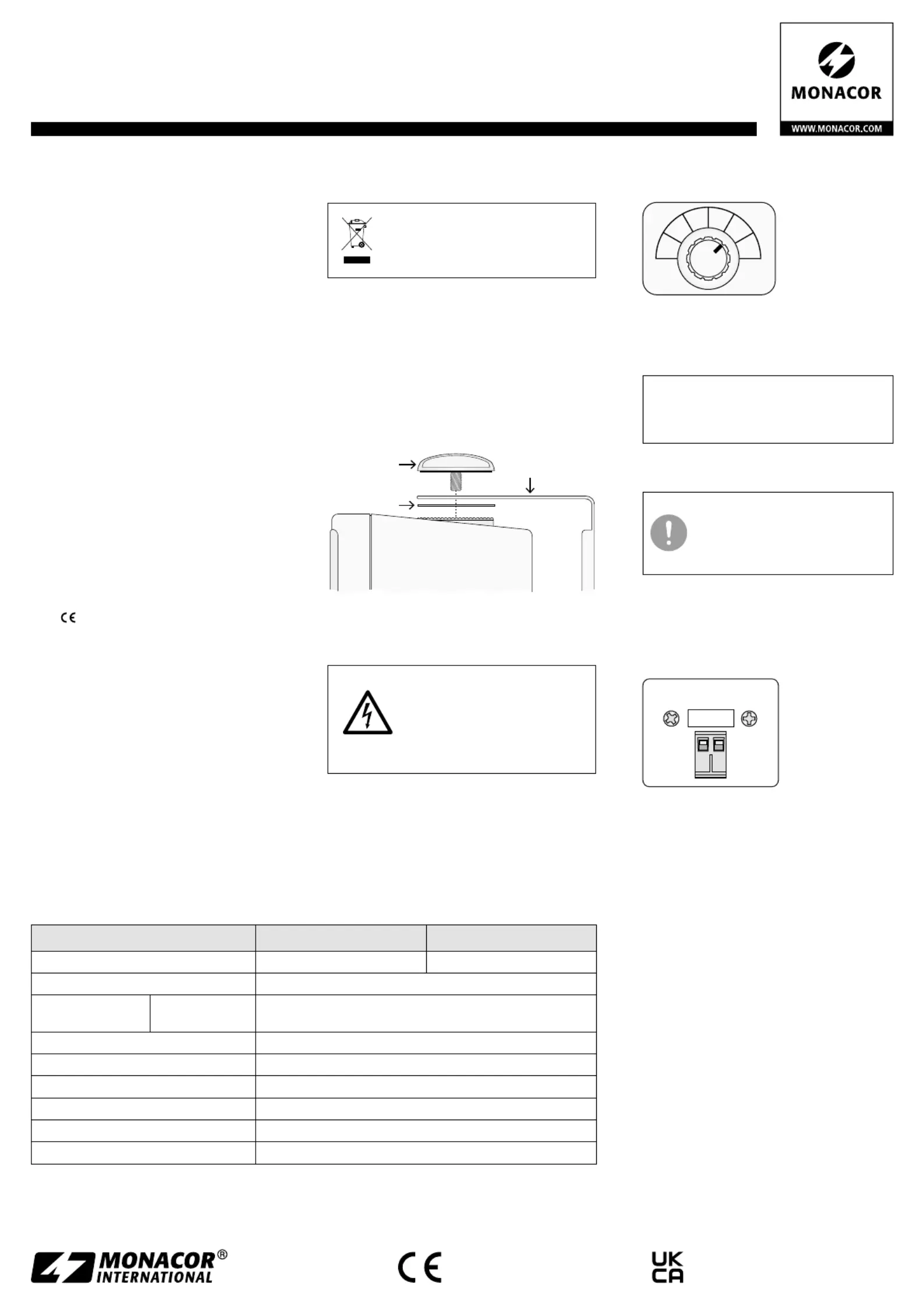

ETS-515TW/ BK Order Number 1001313

ETS-515TW/ WH Order Number 1001314

PA Column Speaker

These instructions are intended for

installers with speciﬁc knowledge of

PA technology. Please read the instruc-

tions carefully prior to installation and

keep them for later reference.

1 Applications

This column speaker is designed for PA systems

using 100 V technology, but in 8 Ω mode, the

column speaker can also be connected to

a low-impedance ampliﬁer output. A rotary

switch is used to select the operating mode.

A bracket for wall mounting is supplied with

the speaker.

As a 2-way system, the column speaker

is equipped with two full-range speakers

(7.6 cm / 3”) and a tweeter horn (2 cm / 0.8”),

making it suitable for both speech and music

reproduction.

2 Important Notes for Use

The product corresponds to all relevant

directives of the EU and is therefore marked

with .

The product corresponds to the relevant

UK legislation and is therefore marked with

UKCA.

•

The product is suitable for indoor use only.

Protect it against dripping water, splash

water and high air humidity. The admissi-

ble ambient temperature range is 0 – 40 °C.

•

For cleaning the product only use a dry, soft

cloth; never use water or chemicals.

•

No guarantee claims for the product and

no liability for any resulting personal dam-

age or material damage will be accepted if

the product is not correctly used, not safely

installed or not expertly repaired.

If the product is to be put out of

operation deﬁnitively, dispose of

the product in accordance with

local regulations.

3 Mounting

Install the mounting bracket (3) expertly at the

place of mounting. Use the two screws (1) and

washers (2) provided to attach the column

speaker to the bracket and align the column

speaker to the speaker zone before fastening

the two screws.

4 Electrical Connection

WARNING During operation in a 100 V

system, dangerous voltage of

up to 100 V is present at the

speaker cable. Installation must

always be carried out by skilled

personnel.

1) Before connecting, switch off the ampliﬁer

to which the column speaker will be con-

nected so that the speaker cable does not

carry any voltage!

2) Use the rotary switch on the rear of the

column speaker to set the operating mode:

15W

4 7.5

8Ω1

100 V mode:

Set the switch to the position correspond-

ing to the desired power rating (“1“, “2“,

“4“, “7.5“ or “15W“).

Please note: In a 100 V system, the total power

of all speakers connected must not exceed the

ampliﬁer power. Overload may damage the

ampliﬁer!

8 Ω mode:

Set the switch to the position “8 Ω“.

Attention! Never set the switch to

the position “8 Ω” when using the

column speaker in a 100 V system.

This will damage the column speaker

and possibly also the ampliﬁer.

3) -Connect the speaker cable from the ampli

ﬁer to the screw terminals on the column

speaker. To make it easier, the terminals

can be removed from the column speaker

and replaced after connection.

+ −

If several column speakers are used for

the same speaker zone, make sure that all

speakers have the same polarity.

Subject to technical modiﬁcation.

English

Speciﬁcations

ETS-515TW/ BK ETS-515TW/ WH

Colour black white

Frequency range 90 – 20 000 Hz

Power rating

100 V mode

8 Ω mode

15 W / 7.5 W / 4 W / 2 W / 1 W

15 W

Music power (8 Ω mode) 30 W

Sensitivity (1 W / 1 m) 87 dB

Ambient temperature 0 – 40 °C

Dimensions ( W × H × D) 128 × 385 × 140 mm

Weight 2.8 kg

Connection plug-in screw terminals
