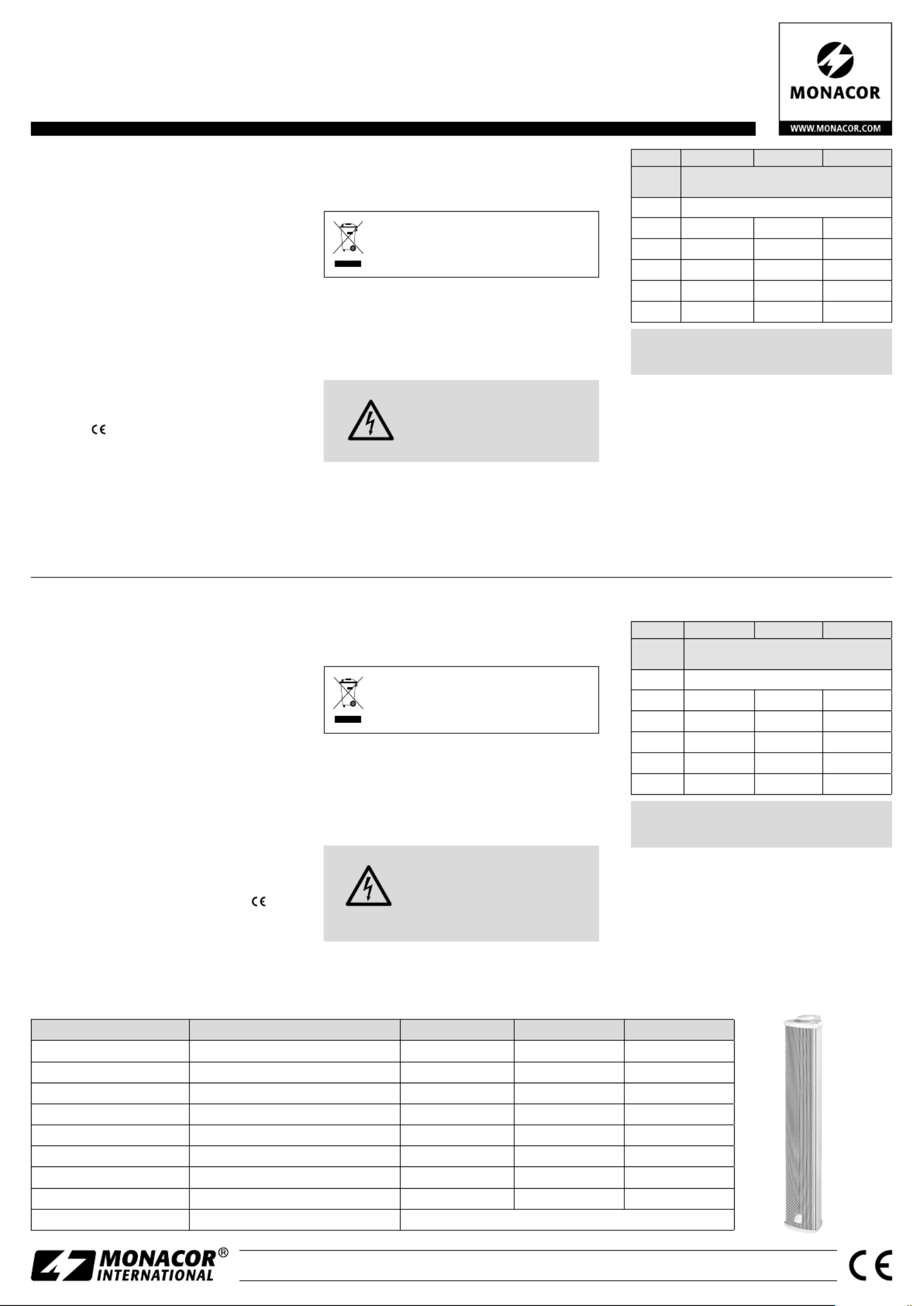

Side 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ETS-210TW/ WS Bestell-Nr. Order No. 16.2940•

ETS-220TW/ WS Bestell-Nr. Order No. 16.2950•

ETS-240TW/ WS Bestell-Nr. Order No. 16.2960•

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

PA Speaker Column

These instructions are intended for installers

with speciﬁc knowledge in 100 V PA tech-

nology. Please read the instructions carefully

prior to installation and keep them for later

reference.

1 Applications

The speaker column has been specially designed

for PA systems operating with 100 V technology.

Designed as a two-way system, it is suitable for

speech and music reproduction. Due to its weather-

proof aluminium proﬁle housing, the speaker

column can also be used for outside applications

(IP rating: IP 66).

2 Safety Notes

The speaker column corresponds to all relevant di-

rectives of the EU and is therefore marked with .

•

Protect the speaker column against extreme tem-

peratures. The admissible ambient temperature

range is –20 °C to +50 °C.

•

For cleaning only use a soft cloth, dry or slightly

wet; never use chemicals or aggressive detergents.

•

No guarantee claims for the speaker column and

no liability for any resulting personal damage or

material damage will be accepted if the speaker

column is used for other purposes than originally

intended or if it is not correctly installed.

If the speaker column is to be put out

of operation deﬁnitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

3 Installation

The column speaker is provided with two brackets

and screws with dowels. Find a suitable location

and screw on the speaker column in an expert

manner.

IMPORTANT Always use both brackets to ensure

safe installation!

WARNING During operation, there is a hazard

of contact with a dangerous voltage

of up to 100 V at the speaker cable.

Installation must be made by skilled

personnel only.

1) Prior to making any electrical connection, switch

off the PA ampliﬁer so that the speaker cable will

not carry any voltage.

2) Use the connection terminals to connect the

speaker column to the 100 V audio cable of the

PA ampliﬁer:

Model ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Core colour

Rated power / Impedance

black common connection (e. g. negative pole)

brown 0.63 W / 16 kΩ 2.5 W / 4 kΩ 5 W / 2 kΩ

red 1.25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

orange 2.5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

grey 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

white 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

WARNING Always insulate the cores that are not

used. During operation, there is a hazard of contact

with dangerous voltage at these cores.

3) -When connecting multiple speakers to the am

pliﬁer, make sure that all speakers have the same

polarity (e. g. black core = negative pole) and do

not overload the ampliﬁer: The total load of the

speakers must not exceed the ampliﬁer power.

An overload may damage the ampliﬁer!

4) Finally, align the speaker column in an optimum

way to the speaker zone.

Subject to technical modiﬁcation.

ELA-Lautsprechersäule

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der 100-V-Beschal-

lungstechnik. Bitte lesen Sie die Anleitung vor

der Installation gründlich durch und heben Sie

sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Die Lautsprechersäule ist speziell für den Einsatz

in ELA-Anlagen konzipiert, die mit 100-V-Technik

arbeiten. Sie ist als 2-Wege-System ausgeführt und

eignet sich sowohl für Sprach- als auch für Musik-

wiedergabe. Durch das wetterfeste Aluminium-

Proﬁlgehäuse kann die Lautsprechersäule auch im

Außen bereich eingesetzt werden (Schutzart IP 66).

2 Hinweise für den sicheren Gebrauch

Die Lautsprechersäule entspricht allen relevanten

Richt linien der EU und trägt deshalb das -Zei-

chen.

•

Schützen Sie die Lautsprechersäule vor extremen

Temperaturen. Der zulässige Einsatztemperaturbe-

reich beträgt −20 °C bis +50 °C.

•

Verwenden Sie für die Reinigung nur ein tro-

ckenes oder angefeuchtetes, weiches Tuch, auf

keinen Fall Chemikalien oder aggressive Reini-

gungsmittel.

•

Wird die Lautsprechersäule zweckentfremdet

oder nicht fachgerecht installiert, kann keine

Haftung für daraus resultierende Sach- oder Per-

sonenschäden und keine Garantie für die Laut-

sprechersäule übernommen werden.

Soll die Lautsprechersäule endgültig aus

dem Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

3 Installation

Zur Montage liegen zwei Winkel und Schrauben

mit Dübeln bei. Die Lautsprechersäule an geeigne-

ter Stelle fachgerecht anschrauben.

WICHTIG Zur sicheren Montage unbedingt beide

Winkel verwenden!

WARNUNG Im Betrieb liegt berührungsgefähr-

liche Spannung bis 100 V an der

Lautsprecherleitung an. Die Instal-

lation darf nur durch Fachpersonal

erfolgen.

1) Vor dem elektrischem Anschluss den ELA-Ver-

stärker ausschalten, damit die Lautsprecherlei-

tung spannungsfrei ist!

2) Die Lautsprechersäule über Anschlussklemmen

an die 100-V-Audioleitung vom ELA-Verstärker

anschließen:

Modell ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Aderfarbe Nennleistung / Impedanz

schwarz gemeinsamer Anschluss (z. B. Minuspol)

braun 0,63 W / 16 kΩ 2,5 W / 4 kΩ 5 W / 2 kΩ

rot 1,25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

orange 2,5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

grau 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

weiß 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

WARNUNG Isolieren Sie unbedingt die unbenutz-

ten Adern. An ihnen liegt im Betrieb berührungs-

gefährliche Spannung an.

3) Beim Anschluss von mehreren Lautsprechern an

den Verstärker darauf achten, dass alle gleich

gepolt werden (z. B. schwarze Ader = Minuspol)

und den Verstärker nicht überlasten: Die Summe

der Leistungen aller Lautsprecher darf die Ver-

stärkerleistung nicht überschreiten. Eine Über-

lastung kann den Verstärker beschädigen!

4) Zuletzt die Lautsprechersäule optimal auf den zu

beschallenden Bereich ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Nennleistung bei 100 V Power rating at 100 V 10 / 5 / 2,5 / 1,25 / 0,63 W 20 / 15 / 10 / 5 / 2,5 W 40 / 30 / 20 / 10 / 5 W

Kennschalldruck (1 W/1 m) SPL (1 W/1 m) 86 dB 89 dB 90 dB

Frequenzbereich Frequency range 170 – 20 000 Hz 150 – 20 000 Hz 150 – 20 000 Hz

Anzahl Breitband-LS / Hochtöner No. of full-range speakers / tweeters 2 + 1 4 + 2 8 + 4

Schutzart IP rating IP 66 IP 66 IP 66

Einsatztemperatur Ambient temperature –20 °C … +50 °C –20 °C … +50 °C –20 °C … +50 °C

Abmessungen (B H Dimensions (W H D) 80 × 280 × 70 mm 80 × 469 × 70 mm 80 × 846 × 70 mm× × T) × ×

Gewicht Weight 1 kg 1,7 kg 2,8 kg

Anschluss Connection abisolierte Kabelenden • Stripped cable ends

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Colonna sonora PA

Queste istruzioni sono rivolte agli installatori

con conoscenze speciﬁche della tecnica 100 V

di sonorizzazione. Vi preghiamo di leggerle

attentamente prima dell’installazione e di

tenerle per un uso futuro.

1 Possibilità d’impiego

La colonna sonora è prevista in modo particolare

per l’impiego in impianti PA che funzionano con la

tecnica a 100 V. È realizzata come sistema a 2 vie ed

è adatta per la riproduzione sia della lingua parlata

che della musica. Grazie al contenitore di allumi-

nio proﬁlato, resistente alle intemperie, la colonna

sonora può essere usata anche all’esterno (grado i

protezione IP 66).

2 Avvertenze per l’uso sicuro

La colonna sonora è conforme a tutte le direttive

rilevanti dell’UE e pertanto porta la sigla .

•

Proteggere la colonna sonora dalle temperature

estreme. La temperatura d’esercizio ammessa è

−20 °C a +50 °C.

•

Per la pulizia usare solo un panno morbido, asciutto

o leggermente inumidito; non impiegare in nessun

caso prodotti chimici o detergenti aggressivi.

•

Nel caso d’uso improprio o d’installazione non a

regola d’arte della colonna sonora, non si assume

nessuna responsabilità per eventuali danni con-

sequenziali a persone o a cose e non si assume

nessuna garanzia per la colonna sonora

Se si desidera eliminare la colonna sonora

deﬁnitivamente, consegnarla per lo smal-

timento ad un‘istituzione locale per il

riciclaggio.

3 Installazione

Per il montaggio sono in dotazione due angoli e

viti con tasselli. Avvitare a regola d’arte la colonna

sonora in un punto adatto.

IMPORTANTE Per un montaggio sicuro usare asso-

lutamente entrambi gli angoli!

AVVERTIMENTO Durante il funzionamento, nel

cavo dell’altoparlante è presente

una tensione ﬁno a 100 V, perico-

losa in caso di contatto. L‘instal-

lazione deve essere eseguita solo

da personale specializzato.

1) -Prima del collegamento elettrico spegnere l’am

pliﬁcatore PA per togliere la tensione dal cavo

dell’altoparlante!

2) Collegare la colonna sonora con i contatti audio

100 V dell’ampliﬁcatore PA usando dei morsetti

di collegamento:

Modello ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Colore

conduttore Potenza nominale / Impedenza

nero Contatto comune (p. es. polo negativo)

marron 0,63 W / 16 kΩ 2,5 W / 4 kΩ 5 W / 2 kΩ

rosso 1,25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

arancione

2,5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

grigio 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

bianco 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

AVVERTIMENTO Isolare assolutamente i condut-

tori non usati. Durante l’uso portano una tensione

pericolosa in caso di contatto.

3) Collegando più altoparlanti con l’ampliﬁcatore

far attenzione che tutti abbiano la medesima po-

larità (p. es. conduttore nero = polo negativo) e

di non sovraccaricare l’ampliﬁcatore: La somma

delle potenze di tutti gli altoparlanti non deve

superare la potenza dell’ampliﬁcatore. Il sovrac-

carico può danneggiare l’ampliﬁcatore!

4) Alla ﬁne orientare la colonna sonora in modo

ottimale verso la zona da sonorizzare.

Con riserva di modiﬁche tecniche.

ETS-210TW/ WS Réf. num. Codice 16.2940•

ETS-220TW/ WS Réf. num. Codice 16.2950•

ETS-240TW/ WS Réf. num. Codice 16.2960•

Colonne sonore Public Adress

Cette notice s’adresse aux installateurs possédant

des connaissances spéciﬁques en sonorisation

ligne 100 V. Veuillez lire la présente notice avec

attention avant l’installation et conservez-la pour

pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

La colonne sonore est spécialement conçue pour

une utilisation dans des installations de Public

Adress fonctionnant en 100 V. Il s’agit d’un système

2voies et elle est très bien adaptée pour la restitu-

tion de discours et de musique. Grâce au boîtier en

proﬁlé d’aluminium étanche, la colonne peut être

utilisée en extérieur (protection IP 66).

2 Conseils d’utilisation

La colonne sonore répond à toutes les directives

nécessaires de l’Union européenne et porte donc

le symbole .

•

Protégez la colonne sonore des températures

extrêmes. La plage de température autorisée est

de –20 °C à +50 °C.

•

Pour le nettoyage, utilisez un tissu sec ou légère-

ment humidiﬁé et doux, en aucun cas de produits

chimiques ou produits de nettoyage agressifs.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si la

colonne sonore est utilisée dans un but autre que

celui pour lequel elle a été conçue ou si elle n’est

pas correctement installée, en outre, la garantie

deviendrait caduque.

Lorsque la colonne sonore est déﬁnitivement

retirée du service, vous devez la déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

3 Installation

Pour le montage, deux étriers et vis avec chevilles

sont livrés. Vissez la colonne à l’endroit adéquat.

IMPORTANT Pour garantir un montage sûr, veillez

à utiliser les deux étriers !

AVERTISSEMENT

Pendant le fonctionnement, une

tension dangereuse jusqu’à 100 V

est présente sur le câble haut-

parleur. Seul un personnel qua-

liﬁé peut effectuer l’installation.

1) Eteignez l’ampliﬁcateur Public Adress avant d’ef-

fectuer le branchement électrique pour que le

câble haut-parleur ne soit pas porteur de tension.

2) -Reliez la colonne sonore via les bornes de bran

chement au câble audio 100 V de l’ampliﬁcateur

Public Adress :

Modèle ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Couleur

conducteur Puissance nominale / Impédance

noir branchement commun (p. ex. pôle moins)

marron 0,63 W / 16 kΩ 2,5 W / 4 kΩ 5 W / 2 kΩ

rouge 1,25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

orange 2,5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

gris 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

blanc 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

AVERTISSEMENT Isolez impérativement les conduc-

teurs non utilisés. Une tension dangereuse est pré-

sente sur ces conducteurs pendant le fonctionnement.

3) -Si vous branchez plusieurs enceintes sur l’ampliﬁ

cateur, veillez à ce qu’elles aient toutes la même

polarité (p. ex. conducteur noir = pôle moins) et

à ce que l’ampliﬁcateur ne soit pas en surcharge.

La somme des puissances de toutes les enceintes

ne doit pas dépasser la puissance de l’ampliﬁ-

cateur. Toute surcharge peut endommager

l’ampliﬁcateur.

4) Pour terminer, orientez la colonne de manière

optimale vers la zone à sonoriser.

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Caractéristiques techniques

Dati tecnici ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Puissance nominale pour 100 V Potenza nominale con 100 V 10 / 5 / 2,5 / 1,25 / 0,63 W 20 / 15 / 10 / 5 / 2,5 W 40 / 30 / 20 / 10 / 5 W

Pression sonore (1 W/1 m) Sensibilità (1 W/1 m) 86 dB 89 dB 90 dB

Bande passante Gamma di frequenze 170 – 20 000 Hz 150 – 20 000 Hz 150 – 20 000 Hz

Nombre HP large bande / tweeter Numero altoparlanti a larga banda / Tweeter

2 + 1 4 + 2 8 + 4

Classe protection Grado di protezione IP 66 IP 66 IP 66

Température fonc. Temperatura d’esercizio –20 °C … +50 °C –20 °C … +50 °C –20 °C … +50 °C

Dimensions (l h p) (l h p) 80 × 280 × 70 mm 80 × 469 × 70 mm 80 × 846 × 70 mm× × Dimensioni × ×

Poids Peso 1 kg 1,7 kg 2,8 kg

Branchement Collegamento extrémités de câble dénudées • Terminali spelati dei cavi

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	ETS-220TW/WS
Vekselstrømsindgangsspænding:	100 V
Bredde:	80 mm
Dybde:	70 mm
Højde:	469 mm
Vægt:	1700 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	20 W
Driftstemperatur (T-T):	-20 - 50 °C
Anbefalet brug:	Universel
Frekvensområde:	150 - 20000 Hz
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Gulv
Strømkilde type:	Vekselstrøm
Diskanthøjttaler:	Ingen
Sensitivitet:	89 dB
Bashøjttaler:	Ja
