ELA-Tonsäulen

Bitte lesen Sie diese Anleitung vor dem Be trieb gründ-

lich durch und heben Sie sie für ein späteres Nach -

lesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprechersäulen sind speziell für den Ein-

satz in ELA-Anlagen konzipiert, die mit 100-V-

Technik arbeiten. Durch die Aluminium-Profilgehäuse

sind sie besonders robust.

2 Wichtige Hinweise für den Gebrauch

Diese Tonsäule entspricht allen relevanten Richt linien

der EU und ist deshalb mit gekenn zeichnet.

GVerwenden Sie die Tonsäule nur im Innenbereich.

Schützen Sie sie vor Tropf- und Spritz wasser, hoher

Luftfeuchtigkeit und Hit ze (zu lässiger Einsatztempe-

raturbereich 0 – 40 °C).

GBenutzen Sie für die Reinigung nur ein trockenes,

weiches Tuch, auf keinen Fall Chemikalien oder

Wasser.

GWird die Tonsäule zweckentfremdet, nicht fachge-

recht montiert, falsch angeschlossen oder über -

lastet, kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garantie

für die Tonsäule übernommen werden.

3 Montage

Zur Montage werden zwei Montagewinkel sowie

passende Scheiben und Schrauben mitgeliefert. Die

Lautsprechersäule an geeigneter Stelle fachgerecht

befestigen.

4 Elektrischer Anschluss

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

WICHTIG Für eine sichere Montage müssen unbe-

dingt zwei Montagewinkel pro Lautsprechersäule

verwendet werden!

WARNUNG Im Betrieb liegt berührungsgefähr liche

Spannung bis 100 V an der Anschluss -

leitung an.

Die Installation darf nur durch Fachper-

sonal erfolgen.

Achten Sie auf die richtige Leistungsanpassung.

Eine falsche Anpassung führt zur Zerstörung des

ELA-Verstärkers! Die Summe der Leistungen aller

angeschlossenen Lautsprecher darf die Verstärker-

leistung nicht überschreiten.

Soll die Tonsäule endgültig aus dem Betrieb

ge nommen werden, über ge ben Sie sie zur

umweltgerechten Entsorgung ei nem örtli-

chen Recyc ling betrieb.

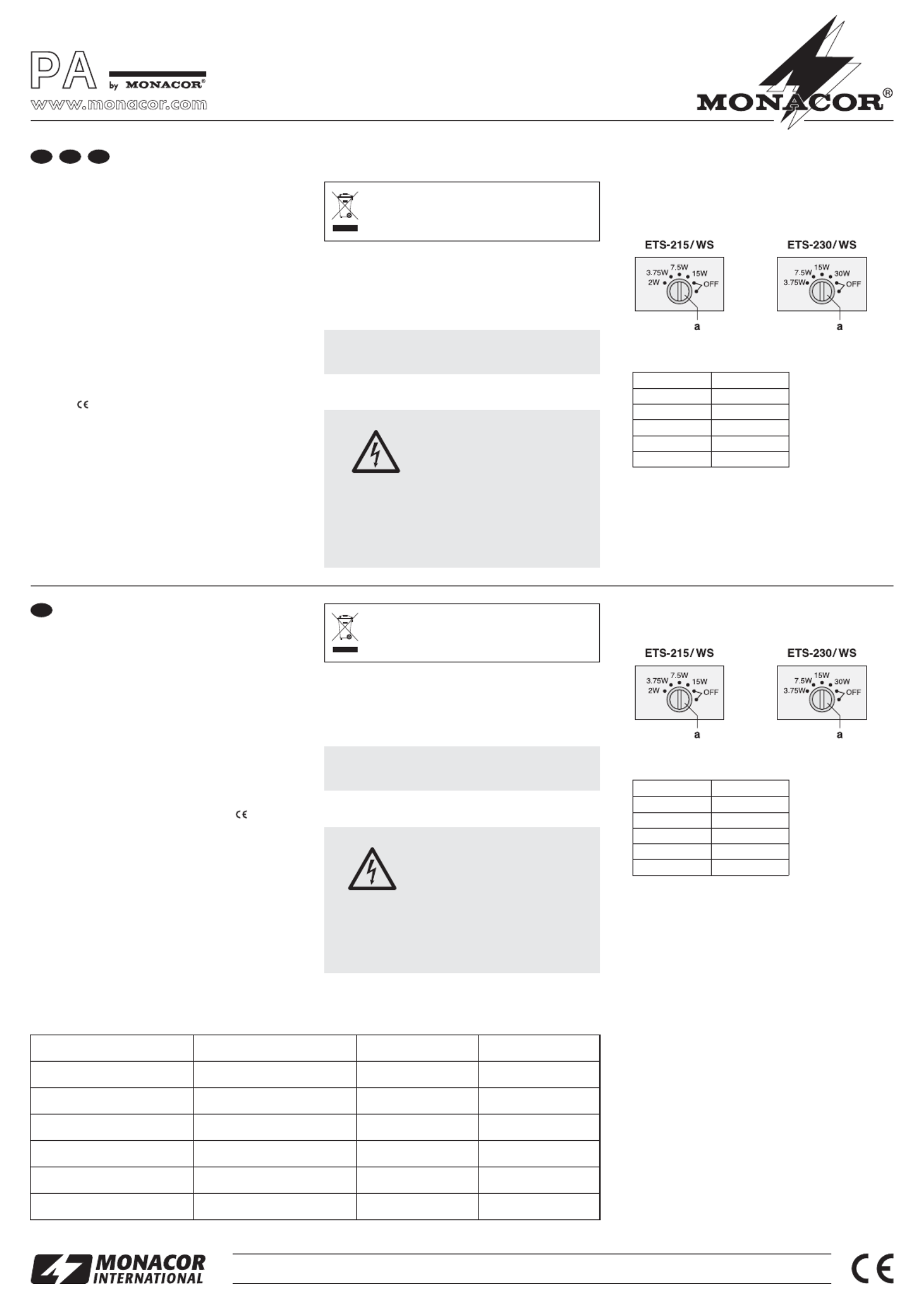

2) Auf der Rückseite den Verschlussstopfen des

Leistungsumschalters (a) herausziehen. Mit Hilfe

eines Schraubendrehers die Nennbelastung durch

die Lautsprechersäule und deren Impedanz mit

dem Schalter einstellen.

Die Impedanz, die sich aus der eingestellten Bela-

stung ergibt, ist in der folgenden Tabelle aufgeführt:

3) Die Lautsprechersäule über die Anschlussleitung

mit dem Ausgang des ELA-Verstärkers ver binden.

4) Beim Anschluss von mehreren Lautsprechersäulen

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (schwarze Ader = Minuspol).

Änderungen vorbehalten.

Leistung Impedanz

2 W 5 kΩ

3,75 W 2,66 kΩ

7,5 W 1,33 kΩ

15 W 666 kΩ

30 W 333 kΩ

PA Audio Columns

Please read these operating instructions carefully

prior to operating the column speaker and keep them

for later use.

1 Applications

These speaker columns are designed especially for

PA systems which operate with 100 V technique. Due

to the cabinets of aluminium profile they are especially

robust.

2 Important Notes

The column speaker corresponds to all relevant direc-

tives of the EU and is therefore marked with .

GOnly use the column speaker indoors. Protect it

against dripping water and splash water, high air

humidity, and heat (admissible ambient temperature

range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth, never use

chemicals or water.

GNo guarantee claims for the column speaker and no

liability for any resulting personal damage or mate -

rial damage will be accepted if the column speaker

is used for other purposes than originally intended,

if it is not correctly mounted or connected, or if it is

overloaded.

3 Mounting

For mounting, two mounting brackets as well as

matching discs and screws are included in the deliv -

ery. Fix the speaker column at a suitable place in an

expert way.

4 Electrical Connection

1) In case the PA system is switched on, first switch it

off completely!

WARNING During operation, there is a hazard of

contact with a voltage of up to 100 V at

the connection cable.

The installation must always be carried

out by skilled personnel only.

Observe the correct power matching. An incorrect

matching will damage the PA amplifier! The total

power of all speakers connected must not exceed the

amplifier power.

IMPORTANT For a safe mounting use in any case

two mounting brackets for each column speaker!

If the column speaker is to be put out of oper -

ation definitively, take it to a local recycling

plant for a disposal which is not harmful to the

environment.

2) On the rear side pull out the locking plug of the

power selector switch (a). By means of a screw

driver adjust the rated load by the speaker column

and its impedance with the switch.

The impedance which results from the adjusted

load is listed in the following table:

3) Connect the speaker column via the connection

cable to the output of the PA amplifier.

4) When connecting several speaker columns pay

attention that the speakers are equally polarized

(black core = negative pole).

Subject to technical modification.

Power Impedance

2 W 5 kΩ

3.75 W 2.66 kΩ

7.5 W 1.33 kΩ

15 W 666 kΩ

30 W 333 kΩ

ETS-215/WS Best.-Nr. 16.1300

ETS-230/WS Best.-Nr. 16.1310

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH

Technische Daten

Frequenzbereich

Anzahl der Lautsprecherchassis

Nennbelastbarkeit

Mittlerer Schalldruck (1W/1 m)

Abmessungen (B × H × T)

Gewicht

Specifications

Frequency range

Number of speakers

Power rating

SPL (1 W/1 m)

Dimensions (W × H × D)

Weight

ETS-215/ WS

250 – 15 000 Hz

15/7,5/3,75/2 WRMS

92 dB

105 × 405 × 85 mm

2,5 kg

ETS-230/ WS

200 – 15 000 Hz

30/15 /7,5/3,75 WRMS

95 dB

105 × 687 × 85 mm

4,1 kg

Colonnes sonores

Public Address

Veuillez lire la présente notice avec attention avant le

fonctionnement et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Les colonnes sonores sont spécialement développées

pour une installation dans des systèmes de sonorisa-

tion Public Address fonctionnant en ligne 100 V. Les

boîtiers en profilé dʼaluminium sont particulièrement

robustes.

2 Conseils importants dʼutilisation

Cette colonne sonore répond à toutes les directives

nécessaires de lʼUnion européenne et porte donc le

symbole .

GCette colonne sonore nʼest conçue que pour une uti-

lisation en intérieur. Protégez-la de tout type de pro-

jections dʼeau, des éclaboussures, dʼune humidité

dʼair élevée et de la chaleur (plage de température

de fonctionnement autorisée : 0 – 40 °C).

Pour le nettoyage, utilisez uniquement un chiffon sec

et doux, en aucun cas de produits chimiques ou dʼeau.

GNous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si la colonne

sonore est utilisée dans un but autre que celui pour

lequel elle a été conçue, si elle nʼest pas correcte-

ment installée, branchée ou sʼil y a surcharge ; en

outre, la garantie deviendrait caduque.

3 Montage

Deux étriers de fixation, avec vis et rondelles, sont

livrés avec la colonne sonore pour permettre son mon-

tage. Fixez la colonne sonore à lʼendroit voulu selon

les règles de sécurité.

4 Branchement électrique

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusquʼà 100 V est présente au

câble de branchement.

Seul un personnel qualifié peut

effectuer lʼinstallation.

Veillez à adapter la puissance correctement. Une

adaptation erronée endommagera lʼamplificateur Pu-

blic Adress ! La somme des puissances de tous les

haut-parleurs reliés ne doit pas dépasser la puis-

sance de lʼamplificateur.

IMPORTANT Pour un montage sûr, deux étriers de

montage par colonne doivent être impérativement

utilisés.

Lorsque la colonne sonore est définitivement

retirée du service, vous devez la déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

1) Si lʼinstallation de Public Address est allumée,

veillez avant toute manipulation à la débrancher!

2) Sur la face arrière, tirez le bouchon de fermeture du

sélecteur de puissance (a): à lʼaide dʼun tournevis,

réglez, avec lʼinterrupteur, la puissance nominale

selon la colonne sonore et son impédance.

Lʼimpédance résultant de la puissance réglée fi-

gure dans le tableau suivant:

3) Via le cordon de branchement, reliez la colonne so-

nore à la sortie de lʼamplificateur Public Address.

4) Si plusieurs colonnes sonores sont branchées,

veillez à ce que les haut-parleurs aient tous la

même polarité (conducteur noir: pôle moins).

Tout droit de modification réservé.

Puissance Impédance

2 W 5 kΩ

3,75 W 2,66 kΩ

7,5 W 1,33 kΩ

15 W 666 kΩ

30 W 333 kΩ

Colonne sonore PA

Vi preghiamo di leggere attentamente le presenti istru-

zioni prima della messa in funzione e di conservarle

per un uso futuro.

1 Possibilità dʼimpiego

Queste colonne sonore sono state realizzate special-

mente per lʼimpiego in impianti PA che usano unʼuscita

audio di 100 V. La custodia profilata in alluminio le

rende particolarmente robuste.

2 Avvertenze di sicurezza

La colonna sonora è conforme a tutte le direttive ri-

chieste dellʼUE e pertanto porta la sigla .

GLa colonna sonora è prevista solo per lʼuso allʼinterno

di locali. Proteggerla dallʼacqua gocciolante e dagli

spruzzi dʼacqua, da alta umidità dellʼaria e dal calore

(temperatura dʼimpiego ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno morbido, asciutto;

non impiegare in nessun caso prodotti chimici o ac-

qua.

GNel caso dʼuso improprio, di montaggio non a regola

dʼarte, di collegamenti sbagliati o di sovraccarico

della colonna sonora, non si assume nessuna re-

sponsabilità per eventuali danni consequenziali a

persone o a cose e non si assume nessuna garan-

zia per la colonna sonora.

3 Montaggio

Per il montaggio, sono in dotazione due angoli di mon-

taggio con rondelle e viti. Fissare bene la colonna in

un posto adatto.

4 Collegamento elettrico

1) Se lʼimpianto PA è già acceso occorre per prima

cosa spegnerlo completamente!

AVVERTIMENTO Durante il funzionamento, al cavo

di collegamento è presente una

tensione pericolosa fino a 100 V.

Lʼinstallazione deve essere fatta

solo da personale qualificato.

Fare attenzione al coretto adattamento della po-

tenza. Lʼadattamento errato porta alla distruzione

dellʼamplificatore PA! La somma delle potenze di tutti

gli altoparlanti collegati non deve superare la potenza

dellʼamplificatore.

IMPORTANTE Per un montaggio sicuro è assoluta-

mente necessario usare due angoli di montaggio per

ogni colonna!

Se si desidera eliminare la colonna sonora

definitivamente, consegnarla per lo smal -

timento ad unʼistituzione locale per il

rici -

claggio.

2) Estrarre il tappo del commutatore di potenza (a) sul

retro. Con lʼaiuto di un cacciavite, impostare la po-

tenza nominale della colonna e la sua impedenza.

La seguente tabella indica lʼimpedenza che risulta

dalla potenza impostata:

3) Collegare la colonna sonora con lʼuscita dellʼampli-

ficatore PA mediante il cavo di collegamento.

4) Se si collegano diverse colonne sonore, fare atten-

zione allʼidentica polarità di tutte le colonne (con-

duttore nero = negativo).

Con riserva di modifiche tecniche.

Potenza Impedanza

2 W 5 kΩ

3,75 W 2,66 kΩ

7,5 W 1,33 kΩ

15 W 666 kΩ

30 W 333 kΩ

ETS-215/WS Best.-Nr. 16.1300

ETS-230/WS Best.-Nr. 16.1310

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

F B CH

Caractéristiques techniques ETS-215/ WS

250 – 15 000 Hz

15/7,5/3,75/2 WRMS

Bande passante

92 dB

105 × 405 × 85 mm

2,5 kg

ETS-230/ WS

Nombre de haut-parleurs

200 – 15 000 Hz

30/15/7,5/ 3,75 WRMS

95 dB

Puissance nominale

105 × 687 × 85 mm

4,1 kg

Pression sonore moyenne (1 W/1 m)

Dimensions (L × H × P)

Poids

Dati tecnici

Banda passante

Numero altoparlanti

Potenza nominale

Pressione sonora media (1W/1m)

Dimensioni (L × H × P)

Peso

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	ETS-230/WS
Vekselstrømsindgangsspænding:	100 V
Bredde:	105 mm
Dybde:	85 mm
Højde:	687 mm
Vægt:	4100 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	30 W
Equalizer:	Ingen
Husmateriale:	Aluminium
Anbefalet brug:	DJ
Frekvensområde:	200 - 15000 Hz
Impedens:	- ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Kan monteres på væggen
Antal drivere:	8
Sensitivitet:	95 dB
Egnet til udendørs brug:	Ingen
