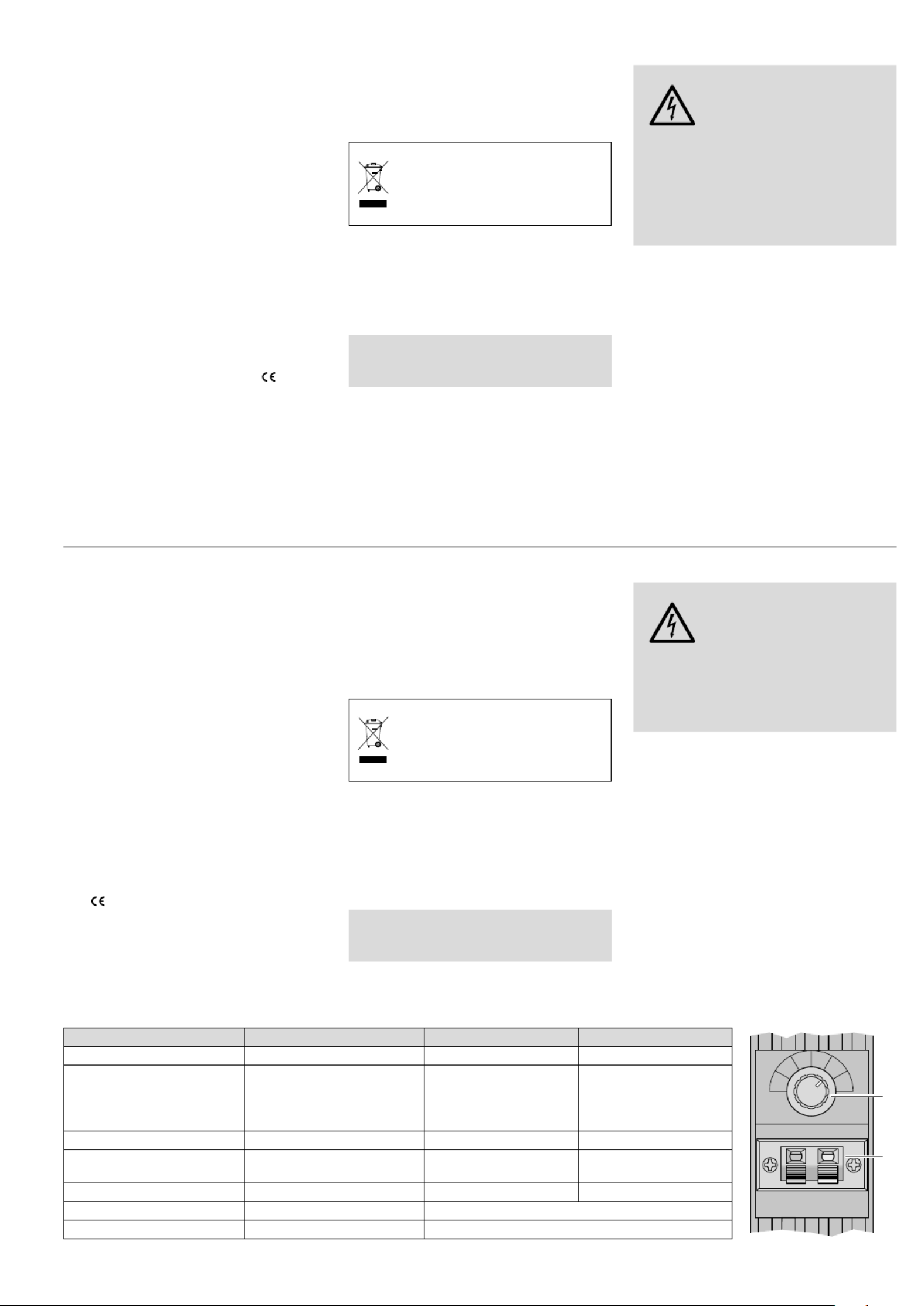

Side 1/4

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

ELA-Tonsäule

PA Column Speaker

INSTALLATIONSANLEITUNG

INSTALLATION INSTRUCTIONS

NOTICE D’INSTALLATION

ISTRUZIONI PER L’INSTALLAZIONE

INSTRUCCIONES DE INSTALACIÓN

INSTRUKCJA INSTALACJI

ETS-515TW/SW Bestell-Nr. • Order No. 16.2620

ETS-515TW/ WS Bestell-Nr. • Order No. 16.2630

ETS-530TW/SW Bestell-Nr. • Order No. 16.2650

ETS-530TW/ WS Bestell-Nr. • Order No. 16.2660

DeutschEnglish

ELA-Tonsäule

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Instal-

lation gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprechersäule ist speziell für den Ein-

satz in ELA-Beschallungsanlagen konzipiert, die

mit 100-V-Technik arbeiten. Sie kann aber auch

mit einem Drehschalter auf 8-Ω-Betrieb umge-

schaltet werden. Die Tonsäule ist als 2-Wege-Sys-

tem mit Breitbandlautsprechern (7,6cm / 3”) und

einem Hochtonhorn (2 cm / 0,8”) ausgestattet,

wodurch sie sich auch gut für die Musikwieder-

gabe eignet.

2 Wichtige Hinweise

Diese Tonsäule entspricht allen relevanten Richt-

linien der EU und ist deshalb mit gekenn-

zeichnet.

•

Verwenden Sie die Tonsäule nur im Innen-

bereich. Schützen Sie sie von Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und

Hitze (zulässiger Einsatztermperturbereich:

0 – 40 °C).

•

Verwenden Sie zum Reinigen nur ein trocke-

nes, weiches Tuch, auf keinen Fall Wasser

oder Chemikalien.

•

Wird die Tonsäule zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen

oder über lastet, kann keine Haftung für da-

raus resultierende Sach- oder Personenschä-

den und keine Garantie für die Tonsäule über-

nommen werden.

Soll die Tonsäule endgültig aus dem

Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Ent-

sorgung einem örtlichen Recycling-

betrieb.

3 Montage

Zur Montage werden zwei Montagewinkel und

passende Schrauben mitgeliefert. Die Lautspre-

chersäule an geeigneter Stelle fachgerecht be-

festigen.

WICHTIG! Für eine sichere Montage müssen

unbedingt zwei Montagewinkel pro Lautspre-

chersäule verwendet werden.

Zum Ausrichten der Lautsprechersäule die Fest-

stellschrauben lösen. Die Laut sprechersäule op-

timal ausrichten und die Schrauben wieder gut

festziehen.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsge-

fährliche Spannung bis 100 V

an der Anschlussleitung an. Die

Installation darf nur durch Fach-

personal erfolgen.

Achten Sie auf die Belastung des ELA-Ver-

stärkers durch die Lautsprecher. Eine Überlas-

tung kann den Verstärker beschädigen! Die

Summe der Leistungen aller angeschlossenen

Lautsprecher darf die Verstärkerleistung nicht

überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese

zuerst komplett ausschalten!

2) -Die gewünschte Nennleistung mit dem Dreh

schalter (a) auf der Rückseite der Tonsäule

einstellen. Für den 8-Ω-Betrieb den Schalter

in die Position „8 Ω“ stellen.

VORSICHT! In der Position „8 Ω“ die Ton-

säule auf keinen Fall in einer 100-V-Anlage

betreiben. Die Tonsäule und eventuell auch

der Verstärker werden beschädigt.

3) Die Audioleitung vom ELA-Verstärker mit

den Anschlüssen (b) auf der Rückseite der

Tonsäule verbinden. Beim Anschluss von

mehreren Tonsäulen darauf achten, dass die

Tonsäulen alle gleich gepolt werden (z. B.

schwarze Buchse = Minusanschluss).

Änderungen vorbehalten.

PA Column Speaker

These instructions are intended for installers

with sufﬁcient knowledge in 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

This column speaker is especially designed for

PA systems operating with 100 V technology,

but it can also be switched over to 8 Ω mode

with a rotary switch. As a 2-way system, the

column speaker is equipped with full range

speakers (7.6 cm / 3”) and a tweeter horn

(2 cm / 0.8”). Thus, it is also ideally suited for

music reproduction.

2 Important Notes

This column speaker corresponds to all relevant

directives of the EU and is therefore marked

with .

•

Only use the column speaker indoors. Protect

it against dripping water and splash water,

high air humidity and heat (admissible ambi-

ent temperature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never

use chemicals or water.

•

No guarantee claims for the column speaker

and no liability for any resulting personal

damage or material damage will be accepted

if the column speaker is used for other pur-

poses than originally intended, if it is not cor-

rectly installed or connected, or if it is over-

loaded.

If the column speaker is to be put out

of oper ation deﬁnitively, take it to a

local recycling plant for a disposal

which is not harmful to the environ-

ment.

3 Installation

For installation, two mounting brackets and

matching screws are supplied with the column

speaker. Fasten the column speaker at a suitable

location in an expert way.

IMPORTANT! To ensure safe installation, al-

ways use two mounting brackets for each col-

umn speaker!

To align the column speaker, release the locking

screws. Align the column speaker in an opti-

mum way and fasten the screws.

4 Electrical Connection

WARNING During operation, there is a haz-

ard of contact with a voltage of

up to 100 V at the connection

cable. The installation must be

made by skilled personnel only.

Observe the load of the PA ampliﬁer by the

speakers. An overload may damage the ampli-

ﬁer! The total power of all speakers connected

must not exceed the ampliﬁer power.

1) If the PA system is switched on, switch it off

completely before connecting it!

2) Adjust the desired rated power with the

rotary switch (a) on the rear side of the

column speaker. For the 8 Ω mode, set the

switch to the position “8 Ω“.

CAUTION! Never use the position “8 Ω”

when the column speaker is operated in a

100 V system. The column speaker and possi-

bly the ampliﬁer will be damaged.

3) Connect the audio cable of the PA ampliﬁer

to the connections (b) on the rear side of the

column speaker. When connecting several

column speakers, make sure that all column

speakers have the same polarity (e. g. black

jack = negative pole).

Subject to technical modiﬁcations.

Technische Daten Speciﬁcations ETS-515TW/… ETS-530TW/…

Frequenzbereich Frequency range 90 – 20 000 Hz 85 – 20 000 Hz

Nennbelastbarkeit

100-V-Betrieb

8-Ω-Betrieb

Musikbelastbarkeit im 8-Ω-Betrieb

Power rating

100 V mode

8 Ω mode

Music power in 8 Ω mode

15 W / 7,5 W / 4 W / 2 W / 1 W

15 W

30 W

30 W / 15 W / 7,5 W / 4 W / 2 W

30 W

60 W

Kennschalldruck (1 W/1 m) SPL (1 W/1 m) 87 dB 89 dB

Anzahl der Breitbandlautsprecher +

Hochtöner

Number of full range speaker +

tweeters

2 + 1 4 + 1

Abmessung (B × H × T), Gewicht Dimensions (W × H × D), weight 128 × 385 × 140 mm, 2,8 kg 128 × 620 × 140 mm, 4,5 kg

Anschluss Connection Lautsprecher-Klemmanschluss • spring-loaded speaker terminal

Einsatztemperatur Ambient temperature 0 – 40 °C

Ω

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	ETS-530TW/WS
Vekselstrømsindgangsspænding:	100 V
Bredde:	128 mm
Dybde:	140 mm
Højde:	620 mm
Vægt:	5000 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	60 W
Equalizer:	Ingen
Anbefalet brug:	Universel
Frekvensområde:	85 - 20000 Hz
Impedens:	8 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Floor, Wall-mountable
Antal drivere:	5
Diskanthøjttaler:	Ja
Antal drivere til diskant:	1
Sensitivitet:	89 dB
Bashøjttaler:	Ingen
Forstærker:	Indbygget
Egnet til udendørs brug:	Ingen
Antal mellemtoneenheder:	4
Klemskrue:	Ja
