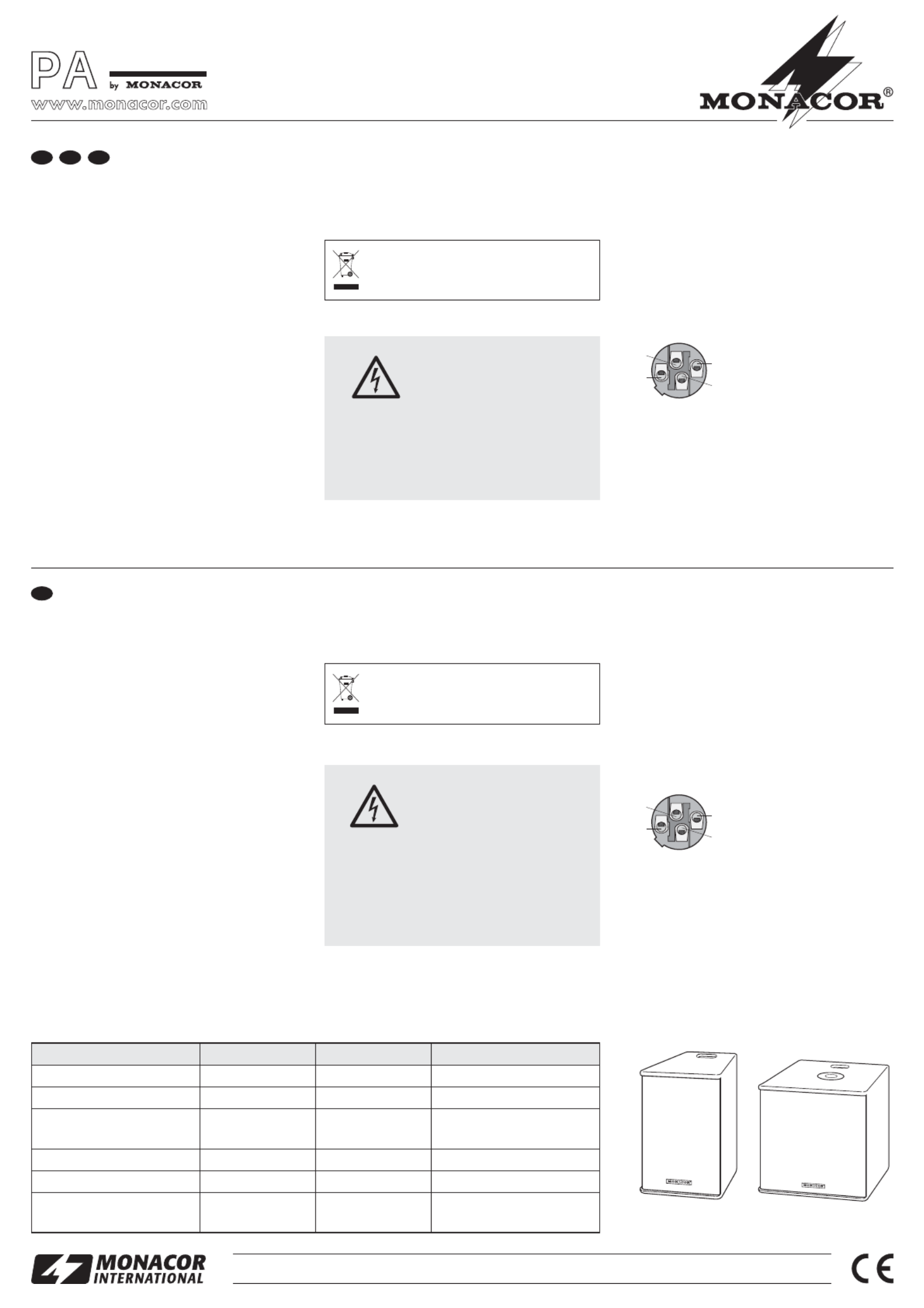

Side 1/3

ELA-Lautsprecherboxen

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecherboxen sind speziell für den Einsatz in

Beschallungsanlagen konzipiert, die mit 100-V-Technik

arbeiten. Das Modell EUL-2 / SW ist eine Fullrange-Laut-

sprecherbox mit zwei 20-cm-Basslaut sprechern und

einem Hornhochtöner (1″). Das Modell EUL-2SUB / SW

ist eine Subwooferbox mit einem 30-cm-Basslaut spre -

cher und integrierter Frequenzweiche (Tiefpass). Sie

dient zur Tiefbassergänzung von ELA-Lautsprechern

und passt perfekt zum Modell EUL-2/ SW.

2 Wichtige Hinweise für den Gebrauch

Der Lautsprecher entspricht allen relevanten Richt -

linien der EU und ist deshalb mit gekennzeichnet.

GDer Lautsprecher ist nur zur Verwendung im Innen-

bereich geeignet. Schützen Sie ihn vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu -

lässiger Einsatztemperaturbereich 0 – 40 °C).

GVerwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Chemi-

kalien.

GWird der Lautsprecher zweckentfremdet, nicht fach-

gerecht montiert, falsch angeschlossen oder über-

lastet, kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garantie

für den Lautsprecher übernommen werden.

3 Installation

Das Modell EUL-2SUB/ SW frei auf dem Boden auf-

stellen. Über die Subwooferbox lässt sich in einem

bestimmten Abstand eine Lautsprecherbox (z. B.

EUL-2/ SW) als Topteil aufsetzen. Dazu ein Boxen-

Zwischenstück (z. B. aus der PAST-Serie von „img

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Anschluss-

leitung an.

Die Installation darf nur durch Fachper-

sonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistungen

aller angeschlossenen Lautsprecher darf die Verstär-

kerleistung nicht überschreiten.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben Sie

ihn zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

Stage Line“) in die Stativhülse auf der Oberseite der

Subwooferbox stecken und darauf die Lautsprecher-

box. Das Modell EUL-2/ SW kann auch separat auf

ein Boxenstativ montiert werden.

2) Vor dem Anschluss des Lautsprechers die ELA-

Anlage komplett ausschalten, damit die 100-V-

Audioleitung vom ELA-Verstärker spannungsfrei ist!

3) Über die SPEAKON®-Eingangsbuchse den Laut-

sprecher mit dem ELA-Verstärker verbinden. Der

SPEAKON®-Stecker muss wie folgt angeschlossen

sein:

1+ = Lautsprecher-Pluspol

(gekennzeichnete Ader)

= Lautsprecher-Minuspol

2+ und 2

bleiben frei

4) Mit dem Regler auf der Geräterückseite die Nenn-

belastung (siehe technische Daten) einstellen.

Bei der Box EUL-2SUB/ SW kann über die SPEA-

KON®-Ausgangsbuchse PAR./SAT OUT ein weiterer

100-V-Lautsprecher (z. B. EUL-2/ SW) angeschlos-

sen werden.

6) Beim Anschluss von mehreren Lautsprechern dar-

auf achten, dass die Lautsprecher alle gleich gepolt

werden.

Änderungen vorbehalten.

EUL-2 / SW Bestell-Nr. 17.4450

EUL-2SUB / SW Bestell-Nr. 17.4460

PA Speaker Systems

Please read these operating instructions carefully

prior to installation and keep them for later reference.

1 Applications

These speakers systems are specially designed

for application in PA systems operating with 100 V

technique. EUL-2

/ SW

is a full-range speaker system

with two 20 cm bass speakers and a horn tweeter (1″).

EUL-2SUB

/ SW

is a subwoofer system with a 30 cm

bass speaker and an integrated crossover network

(low pass). It is used to complete the low bass of PA

speakers and is a perfect match for EUL-2

/ SW

2 Important Notes

The speaker corresponds to all relevant directives of

the EU and is therefore marked with .

GThe speaker is suitable for indoor use only. Protect

it against dripping water and splash water, high air

humidity, and heat (admissible ambient temperature

range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth; never use

water or chemicals.

GNo guarantee claims for the speaker and no liability

for any resulting personal damage or material dam-

age will be accepted if the speaker is used for other

purposes than originally intended, if it is not correctly

installed or connected, or if it is overloaded.

3 Installation

1) Set up EUL-2SUB

/ SW

on the floor. A speaker sys-

tem (e. g. EUL-2

/ SW

) can be placed as a top part

onto the subwoofer system at a certain distance.

For this purpose, insert an adapter for speaker sys-

tems (e. g. from the PAST series of the “img Stage

Line” range) into the stand sleeve provided on the

upper side of the subwoofer system and place the

WARNING During operation, there is a hazard of

contact with a voltage of up to 100 V at

the connection cable.

The installation must be carried out by

skilled personnel only.

Observe the load of the PA amplifier by the speakers.

An overload may damage the amplifier! The total

power of all speakers connected must not exceed the

amplifier power.

If the speaker is to be put out of operation

definitively, take it to a local recycling plant for

a disposal which is not harmful to the envi-

ronment.

speaker system on the adapter. EUL-2

/ SW

can

also be mounted separately onto a speaker stand.

2) Completely switch off the PA system before con-

necting the speaker so that the 100 V audio cable

from the PA amplifier will not carry any voltage!

3) Connect the speaker to the PA amplifier via the

SPEAKON®input jack. Connect the SPEAKON®

plug as follows:

1+ = positive pole of speaker

(marked core)

= negative pole of speaker

2+ and 2

= not connected

4) Adjust the power rating with the control on the rear

side of the speaker (see specifications).

5) EUL-2SUB

/ SW

: The

SPEAKON®

output jack PAR./

SAT OUT allows connection of another 100 V

speaker (e. g. EUL-2

/ SW

6) When connecting several speakers, make sure that

all speakers have the same polarity.

Subject to technical modification.

D A CH

Technische Daten Specifications EUL-2 / SW EUL-2SUB / SW

Nennbelastbarkeit Power rating 50/37,5/25/12,5 WRMS 120/90/60/30 WRMS

Frequenzbereich Frequency range 70 – 19 000 Hz 38 – 250 Hz

Mittl. Schalldruck (1 W/ 1 m) SPL (1 W/ 1 m) 95 dB 95 dB

Abmessungen Dimensions 320 × 485 × 250 mm 420 × 430 × 445 mm

Gewicht Weight 8,7 kg 19,5 kg

Anschlüsse Connections 1 × SPEAKON®1 × SPEAKON®IN

1 × SPEAKON®par. Out/Sat Out EUL-2

/ SW

EUL-2SUB

/ SW

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Enceintes Public Adress

Veuillez lire la présente notice avec attention avant

lʼinstallation et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Ces enceintes sont conçues pour une utilisation dans

des installations de sonorisation, fonctionnant en ligne

100 V, le modèle EUL-2

/ SW

est une enceinte fullrange

avec deux haut-parleurs de grave 20 cm et un haut-par-

leur dʼaigu à pavillon (1″). Le modèle EUL-2SUB

/ SW

est un subwoofer avec un haut-parleur de grave 30 cm

et un filtre de fréquences intégré (passe-bas). Elle

permet de compléter les graves dʼenceintes Public

Adress et est parfaitement bien adaptée pour fonc-

tionner avec le modèle EUL-2

/ SW

2 Conseils importants dʼutilisation

Lʼenceinte répond à toutes les directives nécessaires

de lʼUnion européenne et porte donc le symbole .

GLʼenceinte nʼest conçue que pour une utilisation en

intérieur. Protégez-la des éclaboussures, de tout

type de projections dʼeau, dʼune humidité élevée de

lʼair et de la chaleur (température ambiante admissi-

ble 0 – 40 °C).

our le nettoyage, utilisez uniquement un chiffon sec

et doux, en aucun cas de produits chimiques ou dʼeau.

GNous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si lʼen-

ceinte est utilisée dans un but autre que celui pour

lequel elle a été conçue, si elle nʼest pas correcte-

ment installée, branchée ou sʼil y a surcharge ; en

outre, la garantie deviendrait caduque.

3 Installation

1) Posez le modèle EUL-2SUB

/ SW

librement sur le

sol. On peut poser une enceinte (p. ex. EUL-2

/ SW

)

sur le subwoofer à une certaine distance, comme

Lorsque lʼenceinte est définitivement retirée

du service, vous devez la déposer dans une

usine de recyclage adaptée pour contribuer à

son élimination non polluante.

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusquʼà 100 V est présente au

câble de branchement.

Seul un personnel qualifié peut

effectuer lʼinstallation.

Faites attention à la charge de lʼamplificateur PA par

les haut-parleurs. Une surcharge peut endommager

lʼamplificateur. La somme des puissances de lʼen-

semble des haut-parleurs reliés ne doit pas dépasser

la puissance de lʼamplificateur.

élément supérieur. Pour ce faire, placez une pièce

intermédiaire (par exemple dans la série PAST de

“img Stage Line”) dans lʼinsert pour pied sur la face

supérieure du subwoofer et placez lʼenceinte des-

sus. Le modèle EUL-2

/ SW

peut également être

monté séparément sur un pied dʼenceinte.

2) Avant de brancher lʼenceinte, éteignez complète-

ment lʼinstallation Public Adress pour que le câble

audio 100 V de lʼamplificateur Public Adress ne soit

pas porteur de tension.

3) Via la prise dʼentrée SPEAKON®femelle, reliez le

haut-parleur à lʼamplificateur Public Adress. Reliez

la fiche SPEAKON®mâle comme suit :

1+ = pôle plus haut-parleur

(conducteur repéré)

= pôle moins haut-parleur

2+ et 2

libres

4) Avec le réglage sur la face arrière de lʼenceinte,

réglez la puissance nominale (voir caractéristiques

techniques).

5) Sur lʼenceinte EUL-2SUB

/ SW

, on peut relier une

autre enceinte 100 V (par exemple EUL-2

/ SW

) via

la prise de sortie SPEAKON®PAR. / SAT OUT.

6) Si vous branchez plusieurs enceintes, veillez à que

quʼelles aient toutes la même polarité.

Tout droit de modification réservé.

EUL-2 / SW Bestell-Nr. 17.4450

EUL-2SUB / SW Bestell-Nr. 17.4460

Casse acustiche PA

Vi preghiamo di leggere attentamente le presenti istru-

zioni prima dellʼinstallazione e di conservarle per un

uso futuro.

1 Possibilità dʼimpiego

Queste casse acustiche sono state realizzate special-

mente per lʼimpiego in impianti di sonorizzazione che

funzionano con uscita audio 100 V. Il modello EUL-2

/ SW

è una cassa full-range con due woofer di 20 cm e con

un tweeter a tromba (1″). Il modello EUL-2SUB

/ SW

è una cassa subwoofer con un woofer di 30 cm e con

filtro di frequenza integrato (passa-basso). Serve per

integrare i bassi profondi di altoparlanti PA e si adatta

perfettamente al modello EUL-2

/ SW

2 Avvertenze importanti per lʼuso

Questʼapparecchio è conforme a tutte le direttive rile-

vanti dellʼUE e pertanto porta la sigla .

GIl diffusore è previsto solo per lʼuso allʼinterno di

locali. Proteggerlo dallʼacqua gocciolante e dagli

spruzzi dʼacqua, da alta umidità dellʼaria e dal calore

(temperatura dʼimpiego ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno morbido, asciutto;

non impiegare in nessun caso prodotti chimici o

acqua.

GNel caso dʼuso improprio, di montaggio scorretto, di

collegamento sbagliato o di sovraccarico dellʼalto-

parlante, non si assume nessuna responsabilità per

eventuali danni consequenziali a persone o a cose e

non si assume nessuna garanzia per lʼaltoparlante.

3 Installazione

1) Collocare sul pavimento il modello EUL-2SUB

/ SW

Sopra la cassa subwoofer si può posizionare, ad

una determinata distanza, una cassa acustica

AVVERTIMENTO Durante il funzionamento, nel

cavo di collegamento è presente

una tensione fino a 100 V, perico-

losa in caso di contatto.

Lʼinstallazione deve essere ese-

guita solo da personale specializ-

zato.

Tener presente anche il carico dellʼamplificatore da

parte degli altoparlanti. Un sovraccarico può danneg-

giare lʼamplificatore! La somma delle potenze di tutti

gli altoparlanti collegati non deve superare la potenza

dellʼamplificatore.

Se si desidera eliminare lʼaltoparlante defini-

tivamente, consegnarlo per lo smaltimento

ad unʼistituzione locale per il riciclaggio.

(p. es. EUL-2

/ SW

). In questo caso inserire nella

boccola per stativo, che si trova sul lato superiore

della cassa subwoofer, un distanziatore per casse

acustiche (p. es. della serie PAST di “img Stage

Line”) e sistemare sullo stesso la cassa. Il modello

EUL-2

/ SW

può essere montato anche separata-

mente su uno stativo per casse acustiche.

2) Prima di collegare lʼaltoparlante, spegnere comple-

tamente lʼimpianto PA per garantire che la linea

audio 100 V proveniente dallʼamplificatore PA sia

libera di tensione!

3) Collegare lʼaltoparlante con lʼamplificatore PA per

mezzo della presa dʼingresso SPEAKON®. Il con-

nettore SPEAKON®deve avere i seguenti contatti:

1+ = polo positivo dellʼaltoparlante

(conduttore contrassegnato)

= polo negativo dellʼaltoparlante

2+ e 2

rimangono liberi

4) Con il regolatore sul retro dellʼapparecchio impo-

stare la potenza nominale (vedi dati tecnici).

5) Per la cassa EUL-2SUB

/ SW

, tramite la presa dʼusci-

ta SPEAKON®PAR./SAT OUT, si può collegare un

ulteriore altoparlante 100 V (p. es. EUL-2

/ SW

6) Collegando più altoparlanti fare attenzione alla

medesima polarità di tutti gli altoparlanti.

Con riserva di modifiche tecniche.

EUL-2

/ SW

EUL-2SUB

/ SW

Caractéristiques techniques Dati tecnici EUL-2 / SW EUL-2SUB / SW

Puissance nominale Potenza nominale 50/37,5/25/12,5 WRMS 120/90/60/30 WRMS

Bande passante Gamma di frequenze 70 – 19 000 Hz 38 – 250 Hz

Pression sonore moyenne

(1 W/1 m)

Pressione sonora

media (1 W/1 m) 95 dB 95 dB

Dimensions Dimensioni 320 × 485 × 250 mm 420 × 430 × 445 mm

Poids Peso 8,7 kg 19,5 kg

Connexions Collegamenti 1 × SPEAKON ®1 × SPEAKON®IN

1 × SPEAKON®par. Out/Sat Out

B CH

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	EUL-2/SW
Vekselstrømsindgangsspænding:	100 V
Bredde:	320 mm
Dybde:	250 mm
Højde:	485 mm
Vægt:	8700 g
Produktfarve:	Sort
Udgangseffekt (RMS):	50 W
Driftstemperatur (T-T):	0 - 40 °C
Anbefalet brug:	Universel
Frekvensområde:	70 - 19000 Hz
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Gulv
Diskanthøjttaler:	Ja
Sensitivitet:	95 dB
Multi-rum streaming support (MRS):	Ingen
Diskant diameter:	25 mm
Bashøjttaler:	Ja
